В чём отличие цоколя E27 от E14
Основным критерием, определяющим разницу между Е14 и Е27, будет вышеупомянутый диаметр цоколя. Если под рукой не окажется адаптера, установить лампу с индексом Е27 в патрон Е14 будет попросту невозможно. Тем не менее назвать лампы взаимозаменяемыми (с оговоркой на наличие переходника) всё же можно.
Если же говорить о светодиодных изделиях с аналогичными типами цоколей, то они также будут различаться по углу и площади освещения. Благодаря небольшому диаметру, Е14 имеет угол освещения в 360 градусов. У Е27 этот показатель будет несколько меньше.
Кроме того, Е14 гораздо чаще используется для установки в бытовой технике: холодильниках, микроволновых печах или духовках. Для моделей, используемых для бытовой техники, существуют специальные, суженные по форме лампочки, что позволяет экономить пространство внутри того или иного прибора.
Типоразмеры цоколей: сферы применения + фото
Маркировка расскажет лишь о принадлежности лампы к одному из видов, но полную информацию можно получить лишь ознакомившись с разными вариантами цоколей. Практически в каждой конструкции есть еще несколько размеров, определяющих применение.
Резьбовые (E)
Модели с резьбовыми цоколями еще называют лампами Эдисона в честь изобретателя. Это самый распространенный вариант цоколей, используются повсеместно, широк и ассортимент ламп: от обычных приборов накаливания до современных светодиодных.
Резьбовые элементы.
Размеры резьбовых лампочек разделяют на 4 категории:
- E10 – самый маленький вариант, используется в компактных осветительных приборах, бытовой технике;
- E14 – популярный бытовой вариант освещения в светильниках подвесных, настенных, настольных;
- E27 – самый популярный вариант, также применяется для освещения средней мощности;
- E40 – устанавливается в мощных лампах, в частности, в уличных фонарях.
Штыковые (G)
В данных устройствах контактными соединением уже выступает не резьба, а штырьки. Простая конструкция обеспечивает надежное проведение электричества, цоколь используется в галогенных, люминесцентных, светодиодных источниках света.
Штырьковое соединение.
Распространенные штырьковые типоразмеры:
- G4 – им оснащаются миниатюрные галогенные и светодиодные лампы, которые применяются в освещении мебели, магазинных витрин;
- G5.3 – устанавливается в галогенных и светодиодных лампах для спотов;
- GU10 – отличаются от G наличием поворотных соединений для увеличения прочности;
- G13 – один из самых популярных штырьковых цоколей, используется в трубчатых лампах освещения;
- G23 – устанавливается в светильниках подвесных и настольных.
Настольные (2G11)
Эта разновидность используется в люминесцентных настольных лампах, внешне похожа на G23. Колба имеет вытянутую П-образную форму, конструкция дополнительно оснащается пусковым стартером и конденсатором. 2G11 используется не только в осветительных приборах, но и в дезинфицирующих, с ним производят бактерицидные ультрафиолетовые лампы.
УФ светильник с 2G11.
С глубоким контактом (R)
Основное отличие от других цоколей в утопленном контакте. Самый распространенный типоразмер – R7s, им оснащаются светодиодные и галогенные лампы прожекторов, производственных светильников. Дополнительно в маркировке может быть указано число, которое обозначает длину лампы. Еще одна сфера применения приборов с цоколем типа R – автомобильная.
Схема контактов R7s.
Штифтовые (B)
Установлены в двухспиральных автомобильных источниках света. Особенность в том, что лампа правильно фиксируется только в одном положении благодаря выступающему элементу. Это необходимо для строго заданной технической характеристики направления света. Чтобы зафиксировать такую лампочку в разъеме, нужно ее вставить с нажатием и поворотом.
Конструкция с штифтом фиксации.
Софитные (S)
Использовались в основном в сценическом оборудовании, благодаря которому и получили свое название. Сегодня с софитными цоколями делают лампы для декоративной подсветки (мебель, зеркала) и функциональной в авто (салон, номерные знаки).
Софитные осветительные элементы.
Фокусирующие (P)
В конструкции такого цоколя есть сборная линза, она предназначена для направления фокусировки света. Благодаря этому, лампа вставляется в определенном положении и фиксируется. Фокусирующие источники света распространены в фонариках, кинопроекторах.
Цоколь автомобильной лампы P20d
Телефонные (T)
Миниатюрные лампы, устанавливаются в щитах автоматики, для подсветки панелей, в пультах дистанционного управления. Цифрой по стандарту обозначается диаметр, но в телефонных цоколях он измеряется в дюймах, так, у T5 диаметр составит 5/8 дюйма, что равно 1,59 см, а у T10 – 3,17 см.
Миниатюрные лампочки T5
Проволочные или бесцокольные (W)
Наличие цоколя как такового в конструкции не предусмотрено, его функции выполняют контакты, исходящие из основания лампы. Цифрами в маркировке обозначается толщина основания с одним токовым вводом. Они применяются в праздничных световых гирляндах, автомобильных поворотниках.
Устройства с символом W
Полезные советы
Несколько рекомендаций специалистов, которые позволят осуществить более осознанный выбор люстры:
Темные поверхности плохо отражают световой поток
В связи с этим в светлой комнате всегда светлее при равной мощности лампочек. Мощность ламп при высоких потолках должна быть больше
Неровные или шершавые поверхности неважно отражают свет и образовывают микротени. В результате в деревянных зданиях часто бывает тускловатое освещение. Диаметр проводников, отходящих от корпуса, не должен быть меньше 0,75 кв
Диаметр проводников, отходящих от корпуса, не должен быть меньше 0,75 кв
мм. Более предпочтительный вариант — 1,5 кв. мм. Если жилы слишком тонкие, то при включении люстры они могут не выдержать тока и расплавиться. Если на потолке имеются дефекты, желательно подобрать такой светильник, у которого лампы направлены книзу. В особенности совет актуален при наличии натяжных потолков. Направленное вверх освещение подчеркнет все имеющие дефекты (неровности, пятна, заметные стыки и т.п.).
Рекомендуется обращать внимание на тип крепления. Например, если на потолке установлен крюк, подвесить люстры креплением на планке уже не удастся. Для гипсокартонных потолков не стоит покупать слишком тяжелый светильник
Для гипсокартонных потолков не стоит покупать слишком тяжелый светильник
Его максимальный вес — 5 кг. Из-за более тяжелого веса может лопнуть гипсокартон. Наиболее надежная основа для крепления светильника — бетон. Размер патрона. Если приобрести патрон нестандартного типа, возможны проблемы с подбором цоколя лампочки. В связи с этим желательно приобретать светильник с наиболее распространенным патроном — E27. Необычные формы светильников смотрятся эффектно. Однако если они оснащены нестандартными лампами, им, в случае необходимости, будет трудно подобрать замену. Значительно облегчит управление светом наличие пульта с дистанционным управлением.
В первую очередь следует помнить, что невозможно соединить сразу два свойства — высокое качество продукции и ее низкую стоимость. Хорошая люстра стоит немало, но затраты того стоят, поскольку изделие будет служить в течение многих лет.
Преимущества и недостатки
Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.
Вам это будет интересно Особенности электронного балласта
Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.
Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.
Неисправный
Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.
Уличные и комнатные лампы
В помещениях и снаружи могут использоваться все перечисленные выше устройства. Разница между ними будет заключаться в мощностных характеристиках, наличии защитных изоляторов и дополнительных системах управления. К примеру, дома применяются точечные LED-светильники компактных размеров. На улице же используются приборы с аналогичным принципом работы, но также имеющие пыле-, влаго- и ударостойкие корпуса. Сегодня стали популярны и виды ламп уличного освещения на солнечных аккумуляторах. Их задействуют и в ландшафтном дизайне, и в обустройстве территорий на общественных объектах. Такие модели работают на энергии солнечного света, накапливая достаточный запас мощности днем, и потребляя его в вечернее и ночное время.
Имеют свои особенности и промышленные лампы для внутреннего и наружного освещения. К ним предъявляются более высокие требования в показателях производительности и внешней защиты. Как правило, на крупных предприятиях задействуются секционные панели с люминесцентными и светодиодными источниками. Отличаются от бытовых приборов и промышленные виды ламп наружного освещения – основу этой группы составляют LED-прожекторы. Они могут устанавливаться на столбах, непосредственно в грунте или на стенах зданий. Класс защиты подобных приборов редко опускается ниже уровня IP67.
Энергосберегающие
Это целая линейка продукции, разработанная для реализации положений об энергосбережении. Но именно под этим термином чаще всего имеют в виду миниатюрную люминесцентную лампу Е27. Ввиду очень ограниченного потребления электроэнергии такие изделия пользуются огромной популярностью во всем мире, особенно в Европе, где очень трепетно относятся к расходам.
Компактные люминесцентные лампы
За счет стандартного цоколя, подходящего под любой классический патрон, использование люминесцентных источников света рекомендовано как в быту, так и на производстве. При одновременном включении 20 точек расход в сутки составляет всего 2 кВт.
Индекс светопередачи составляет 100%. Яркость – 20-25 lm/ W. Срок эксплуатации 4000 часов. Применяется во всех осветительных приборах, в том числе автомобильных. В зависимости от сферы использования можно купить небольшие с цоколем Е27 и огромные для освещения производственных и складских помещений.
Цветовая температура классифицируется по следующим категориям:
- < 3300 К (Кельвин) – белый свет;
- 3300-5000 К – нейтральный;
- > 5000 – холодный.
К минусам этой разновидности можно отнести высокую стоимость и невозможность использовать реостат мощности (диммер). Всего 5 производителей в мире, в том числе Philips, специализируется на изготовлении диммированных люминесцентных изделий, но в очень ограниченном количестве.
Преимуществом является 0 отдача тепла, благодаря чему в стандартных патронах можно использовать более мощные лампы. Например, если тип цоколя e14, то можно купить ecola high power без риска нарушить ограничение по мощности в патроне.
ВИДЕО: Как сэкономить электричество ? Сравнение светодиодной и энергосберегающей ламп
Из каких частей состоит патрон
Он является сборной конструкцией, состоящей из нескольких частей. Внутри корпуса находятся еще сердечник, зажим винтового типа, прижимной контакт и резьба, по которой закручивается лампочка.
Схематическое изображение конструкции.
Сердечник
Для его производства обычно используют керамику, пластик или карболит. Эти материалы позволяют работать лампам, но при этом затраты электричества остаются минимальными. В зависимости от конструкции патрона могут различаться размеры сердечника, его формы.
Винтовой зажим
Его основная функция – обеспечение соединения проводниковых и клеммных деталей. Они есть в лампах с маркировкой O, U, C. В конструкции новых моделей клеммы могут быть расположены снаружи.
Прижимной контакт
Прижимным называют тот контакт, который прижимается к металлу или полупроводнику. Его производят из латуни. У некоторых изделий может быть два или четыре вставных контакта, в других их функцию выполняет одна спираль.
Резьба
Является необходимым элементом в конструкции, но также бывает разной. Есть резьбы, предназначенные специально для использования в промышленных помещениях, а есть и бытовые варианты. Существуют модели и для наружной установки, они не боятся снега, дождей и способны работать в сложных условиях.
Резьбовое соединение.
Корпус
Современные модели корпусов патронов делают из керамики. Этот материал способен выдержать высокие температуры, при этом он не плавится, не деформируется и не разбивается. Также современные варианты имеют неразборную конструкцию со встроенной резьбой.
Модель типа E27 из карболита.
Традиционная лампа накаливания
Это, наверное, самая массовая деталь среди всех существующих видов. Данное изделие стало популярным благодаря сверхнизкой цене, простой конструкции. Кроме того, это решение является самым привычным. Лампа накаливания E27 широко применяется в самых разных видах осветительных приборов. Несмотря на столь большую известность и популярность во всем мире, данная модель значительно уступает по характеристикам и сроку службы своим более технологичным «родственникам». Вольфрамовая нить часто перегорает – заканчивается ее срок эксплуатации. Также в процессе работы колба лампы мутнеет. Образуются особые пары, которые и являются причиной помутнений. Со временем уменьшаются характеристики яркости.
Существуют и рефлекторные модели ламп накаливания. Они отличаются от простого изделия особой поверхностью. На стеклянное покрытие нанесен тонкий слой серебра. Это дает возможность направлять свечение в необходимую точку или сторону. Эти решения применяются в тех случаях, когда необходим направленный свет. Рефлекторные лампы с цоколем E27 можно приобрести в магазинах, они имеют обозначения R50, R63, R80. Цифры в этих обозначениях означают диаметр колбы. Данные изделия также выпускаются в различных формах. Это традиционная шарообразная колба, лампа E27, свеча и другие.
Такие изделия имеют индекс цветопередачи в 90%. Основной тон, который значительно преобладает во всем спектре света, – желтый. Именно поэтому световой поток очень похож на солнечный свет. Срок службы составляет не более 1000 часов.
Ретро-лампы накаливания Эдисона — масса преимуществ для современного дизайна
Самым характерным элементом ламп Эдисона является проволока внутри. Если вы решите использовать именно такие луковицы в своей квартире, то увидите, сколько преимуществ они принесут с собой.
Дополнение каждого стиля в интерьере
Интересный источник света придаст старому интерьеру новое виденье, идеально сочетаясь с минималистским декором, относящимся к ретро-атмосфере или деревянному коттеджу в сельской местности, но также интересно будет смотреться в современной дизайнерской квартире.
Экономия и минимализм
Лампочки Эдисона полюбят все сторонники минимализма, но также и те, кто не хочет тратить большие суммы на освещение дома или квартиры. Вам не нужно много таких луковиц: все, что следует купить, это интересный цветной кабель и лампочка.
Бесчисленные возможности для составления декора
Кабель и лампочка Эдисона, вопреки внешнему виду, дают много возможностей использования в интерьере. Луковицы могут применяется в качестве основного освещения или вместо люстры. Они также отлично работают как дополнительный свет, например, на стенах или на тумбе. Существует много вариантов использования, поэтому только воображение ограничивает вас!
Стилевые решения
Преобразите интерьер, используя необычное освещение:

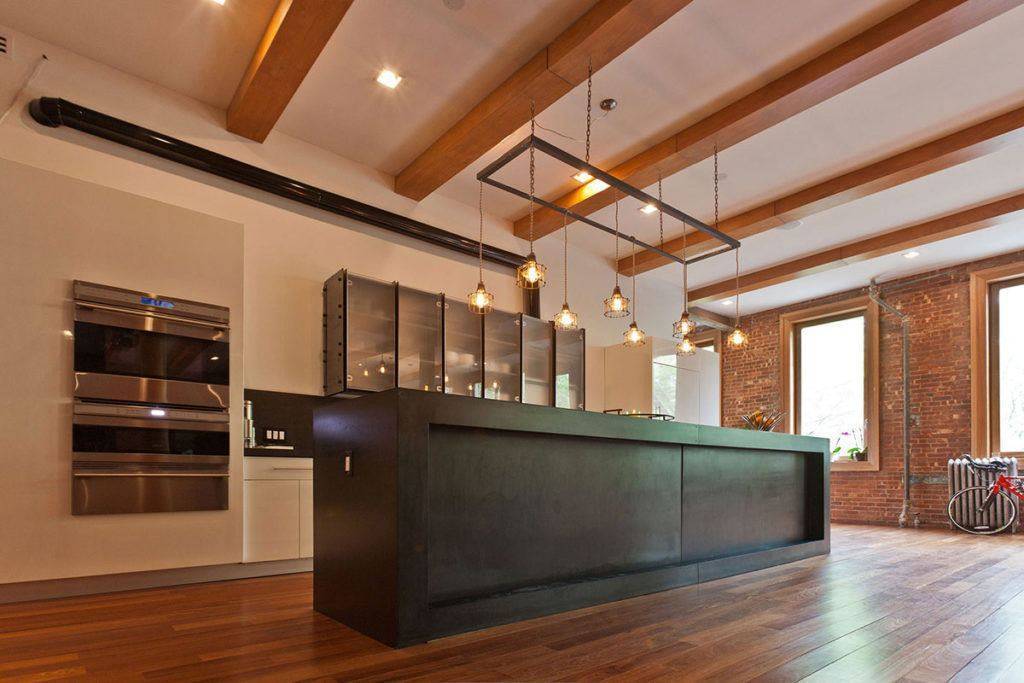

Рабочая зона кухни требует дополнительной подсветки. Свисающие с потолка лампы Эдисона создадут необходимый уровень освещенности и оживят интерьер.
- В стиле ретро. Винтажные изделия прекрасно дополнят и подчеркнут ретро-стиль в любой комнате вашего дома. Сочетайте современные бра и винтажные лампы. Для усиления эффекта, играйте с формами изделий. Изюминкой комнаты станет изысканный торшер, имитирующий винтажный уличный фонарь.
- Минималистичный стиль деревушки прошлого века: светильник из каната и классической лампочки.
Варианты применения в интерьере
Из вышеописанного понятно, что такое лампы Эдисона и их какие виды бывают. Стоит разобраться, как подобрать подходящий вид под конкретное помещение. На выбор влияет в первую очередь стиль интерьера. Правильно подобранный осветительный прибор поможет устранить недостатки, визуально расширить пространство
Необычный внешний вид ламп Эдисона требует осторожности в выборе. Они уместны не во всех помещениях
Минимализм в освещении — это новая тенденция современного дизайна. Лампочка Эдисона пользуется популярностью среди людей, желающих создать интерьер в винтажном или ретро-стиле. Комнаты, рестораны, кафе в ретро стиле используют для оформления осветительные электроприборы без светильников, лампы крепят на шнуры прямо к потолку.
В спальне настенные бра можно заменить лампочками, стилизованными под старинные свечи. Этот прием добавит теплоту и внесет романтику в атмосферу.

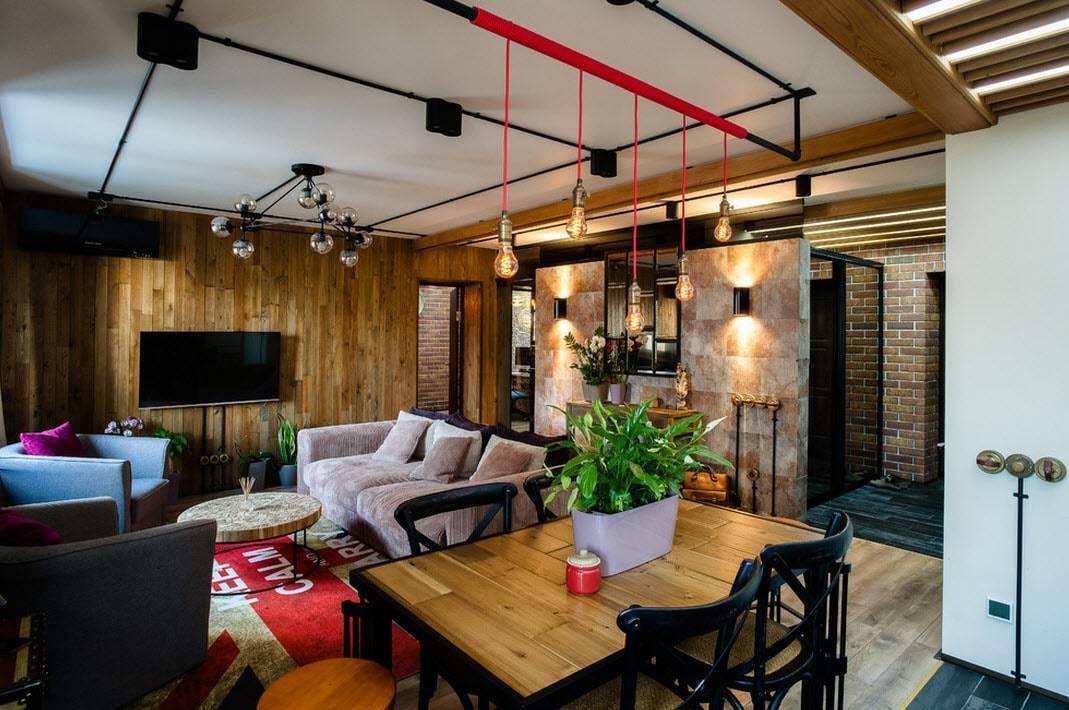

Гостиная и кухня в стиле лофт также могут быть декорированы свисающими с потолка лампами. Сделать такое освещение можно своими руками, не обязательно обращаться к профессионалам. Для этого необходимо подобрать в магазине подходящую по форме и размеру лампу. Также понадобится стилизованный под старину провод. Провода бывают разных цветов и толщины. Патрон может быть в металлическом или керамическом исполнении, какой выбрать, решать вам. Если есть элементарные знания электрики, то собрать самостоятельно элементы освещения не составит труда. Если такие навыки отсутствуют, лучше обратиться к специалистам.
Устройство цоколя е27 для лампочек
В нижней части цоколя Эдисона расположены диоды, которые принимают сигнал от патрона. От них ток проходит по двум проводам. Черный соединен с корпусом, красный с центральным выводом. От них уже электричество поступает на конечный пункт.
В лампах накаливания в цоколь также встраивают штенгель. Это специальная трубочка, посредством которой на производстве из колбы выкачивают воздух или добавляют инертные газы, галогеновые пары.
Светодиодные лампы и диммер
Патроны с резьбой какого-либо диаметра устанавливают в приборы освещения мощностью от 3 до 1000 Вт. Широкое распространение изобретение Эдисона получило из-за того, что современные технологии позволяют подсоединять к цоколю не только колбы с нитью накаливания, но и различные варианты энергосберегающих аналогов. Простой в изготовлении, легкий алюминиевый корпус практически не деформируется и долго служит, что также является причиной большого спроса.
Виды ламп с цоколем E27, их особенности
Лампы отличаются по принципу работы и эксплуатационным характеристикам. Каждый из видов представлен и под маркировкой E27.
Лампы накаливания
Устройство стандартной лампочки накаливания.
Самый старый вариант осветительных ламп, именно для них и был разработан цоколь E27, поэтому данный размер чаще всего установлен в лампах накаливания. Что касается технических характеристик, мощность находится в пределах от 15 до 250 Вт, а световой поток – около 10 Лм/Вт.
Преимущества:
- низкая цена;
- ровный свет;
- не боится влаги;
- простая конструкция.
Минусы:
- высокое энергопотребление;
- малый срок эксплуатации;
- хрупкость колбы;
- нагрев.
Более подробно о характеристиках и видах ламп накаливания читайте в здесь.
Галогеновые
Устройство галогенной лампы.
По принципу работы схожи с лампами накаливания, но дополнительно в колбу поступают пары галогенов. Это повышает световой поток, который доходит до показателя 17-20 Лм/Вт. Для галогеновых моделей чаще используется цоколь с маркировкой G.
Преимущества:
- работа при разных температурах;
- не боится влаги;
- хороший и равномерный свет;
- стоимость.
Недостатки:
- требования к стабильному напряжению;
- высоких расход электроэнергии;
- касаться их можно лишь в перчатках.
Устройство и принцип работы электрического патрона
Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.
Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.
Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.
На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.
Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки.
При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.
Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.
Как разобрать светодиодную лампу e27
Разобрать светодиодный источник света не составит труда даже для начинающего электротехника. Главное вооружиться нужными инструментами.
Конструкция led
Вам понадобятся шило, шприц с иглой и растворитель (для красок; не ацетон). Растворитель залить в шприц
Шилом осторожно провести по кромке рассеивателя в месте, где он крепится к радиатору. Из шприца помаленьку вливать в лунку растворитель
Выждать 5 минут: за это время растворитель размягчит герметик, которым приклеивается рассеиватель. Затем аккуратно прокрутить рассеиватель и снять его.
Если рассеиватель ничем не приклеен, то достаточно его просто провернуть и снять.
Если рассеиватель прикреплен защелками, то достаточно шилом, двигаясь по окружности, как бы поддевать рассеиватель и найти места защелок. После этого шилом (или острым ножом) их легко отогнуть и снять рассеиватель.
После снятия рассеивателя остается отверткой открутить винты с платы со светодиодами, снять плату и достать драйвер. Если винтов нет, то плата приклеена герметиком. Его достаточно прорезать шилом по окружности и снять плату, поддев ее ножом.
Ищем фазы и ноль
К сожалению нет единого обязательного стандарта обозначения проводов фаза и ноль. И гадание по цвету не принесёт результата. Единственно правильным решением будет прозвонить провода.
Прозвонить провода можно либо специальным устройством мультиметром, либо индикаторной отвёрткой. На проводах на которых будет напряжения и будут фазами.
Светодиодные LED-лампы — какие лучше? Обзор самых популярных и надежных моделей, с фото и видео!
Как выбрать цветовую температуру — смотрите здесь! Таблица, инструкция, обзор яркой и оптимальной цветовой температуры для комнаты
Как выбрать офисные светодиодные светильники — смотрите инструкцию здесь! Фото готовых решений + ответы электрика
Проверять необходимо при включенном выключателе светильника и при включённом щитке. А вот перед подключением люстры следует наоборот всё выключить, чтобы случайно не допустить роковой ошибки.
При работе с мультиметром нужно поставить режим больше 220 В и щупами проверить все возможные пары проводов.
Если провода не прозваниваются, то это фазы, а если мультиметр показывает 220, то один из них ноль. Работая с индикаторной отвёрткой всё куда проще, прикасаетесь кончиком к проводу, если горит лампочка фаза, если нет ноль.
А если провода только два, то тут для анализа мультиметр подойдёт слабо. Так как у нас только два варианта фаза и ноль, то чтобы точно определить провода индикаторная отвёртка подойдёт как нельзя лучше.
Использование цокольных переходников
Если вы купили люстру с цоколем размером, отличающимся от лампочек, которые у вас есть – не беда. Выпускаются многочисленные переходники (адаптеры), которые позволяют совмещать разные размеры и даже типы цоколей.
Переходник с е14 на е27
Переходник с e27 на g9
Однако, при таком подходе может ухудшиться внешний вид светильника. Ведь с переходником источник света будет сильнее выдаваться из плафона
Обращайте внимание при покупке на размеры адаптеров. Например, ориентировочная длина первого переходника составляет 6,6 см; второго – 3,9 мм
С адаптером лампочка может просто не поместиться в маленький плафон.
