Тип цоколя Е14 — сферы применения, плюсы и минусы

Особенности цоколей Е27 и Е14

Чаще всего в продаже встречаются винтовые и штыревые цоколи, отличающиеся креплением ламп. Рассматриваемые в обзоре варианты относятся к одному типу. Он обозначается буквой «Е» (сокращенное от «Edison Screw type») и называется цоколь Эдисона, так как именно он запатентовал данную конструкцию в начале 20-го века.

Конструкция стандартной лампы накала.

Эту разновидность отличает то, что лампочки вкручиваются в патрон по специальной резьбе, которая обеспечивает надежную фиксацию источника света. Основные особенности таковы:

1. Напряжение подается через центральный контакт, расположенный на конце тыльной части. В патроне есть пружинный элемент, который надежно прижимается к поверхности и обеспечивает передачу тока с минимально возможной степенью нагрева.
2. Нулевой провод присоединяется сбоку и подается на резьбовую часть. Такая система обеспечивает безопасность конструкции и исключает поражение человека током при замене лампочки.
3. Изделия всегда изготавливаются из металла. Что касается патронов, они могут быть керамическими, карболитовыми и пластиковыми. Каждое из решений имеет свои плюсы и минусы, но именно керамика считается самой надежной и служит в разы дольше.
4. Шаг резьбы одинаков у обоих вариантов. Она стандартная независимо от типа конструкции и ее диаметра.

Обе разновидности рассчитаны на напряжение не выше 250 В. Поэтому основным направлением их использования является бытовое освещение. Это могут быть светильники любого типа, декоративная подсветка или уличное освещение. Но для наружного применения подбираются модели фонарей с повышенной степенью защиты от влаги.

Срок работы led-ламп

Производители зачастую указывают приблизительный срок службы светодиодной лампы, при этом нещадно завышая его (например, до 50 тыс. часов). Опытные электрики рекомендуют не полагаться в полной мере на то, что указано на упаковке, поскольку продолжительность срока службы зависит от многих факторов:

Например, большую роль играет надежность и правильность сборки с соблюдением всех технологий. Не стоит ждать, что китайская лампочка будет служить вам 5 лет – скорее всего, при ее производстве какие-то технические условия были нарушены, поэтому она может выйти из строя гораздо раньше. Вплоть до того, что она сгорит сразу после включения.

Также очень важно качественное охлаждение. Во время работы светодиоды достаточно сильно нагреваются, поэтому большинство изделий имеют радиаторы охлаждения

Если такую лампу поместить в закрытый плафон, то со временем она может начать терять яркость.

Постоянные перепады напряжения тоже могут негативно влиять на срок службы светодиодной лампы.

Для каких типов ламп подходит цоколь е27

Осветительное оборудование отличается не только патронами. Важными являются технические характеристики: напряжение, мощность и допустимые показатели температур. В соответствии с этой информацией выбирают те или иные лампы.

Единственный промах, который легко решается — это диаметр винтового цоколя. Производители предлагают на выбор различные переходники. Правда, тогда патрон будет удлинен, а лампочка сильнее выделяться из-за плафона. Зато все будет работать исправно.

Переходник с е14 на е27

Если совершить ошибку в выборе типа лампы, то можно ошибиться с нагревом и патрон начнет плавиться. Неверное напряжение приведет к выходу из строя какого-либо прибора.

Лампа накаливания

Классический тип ламп с вольфрамовой или угольной нитью накаливания внутри по популярности занимает лидирующую позицию. Главной причиной тому является низкая цена. Технические характеристики выглядят следующим образом:

• световой поток около 9-19 Лм/Вт;
• мощность от 25 до 150 Вт;
• напряжение может быть 230 и 380В;
• долговечность равна примерно 1000часам;
• цвет — желтый.

Лампа со временем почернела

Однако, на современном рынке лампы накаливания заметно уступают другим аналогам.

Важно! Нити накаливаются до 2-3 тыс. градусов по Цельсию, из-за чего пластиковые патрону нередко плавятся от нагревания

Внутри колбы в рабочем режиме происходит образование паров, которые приводят к помутнению стекла

В результате степень освещенности снижается

Внутри колбы в рабочем режиме происходит образование паров, которые приводят к помутнению стекла. В результате степень освещенности снижается.

В группе ламп накаливания выделяют несколько отдельных видов. С внутренними покрытием из серебра рефлекторные приборы применяются в том случае, когда нужен направленный свет. Для создания яркой обстановки подключают иллюминационные лампы с покрытием внутри или снаружи колбы из неорганических пигментов. Стоит отметить, что мощность при этом может достигать всего 10-25 Вт.

Лампы с пигментированным покрытием

Для дизайнерского освещения производители предлагают устанавливать декоративную продукцию. Она отличается формой прозрачной колбы и крупными спиралями нитей внутри.

Галогеновые

Этот тип ламп усовершенствован наличием галогеновых паров в вакууме колбы меньшего размера. При этом мощность увеличена в 2 раза. Вольфрамовая нить служит от 2000 до 5000 часов. При этом световой поток имеет показатель 17-20 Лм/Вт. Изделия, которые дополнены бромом или йодом освещают примерно на 10 Лм/Вт сильнее. Рабочее напряжение может составлять как 220В, так и 12В.

Энергосберегающие

Люминесцентные лампы потребляют в 5 раз меньше энергии, чем обычные. То есть на излучение дневного (белого) или желтого света мощностью от 25 до 600 Вт уйдет 5 и 120 Вт соответственно. Световой поток составляет 44-70 Лм/Вт.

Энергосберегающая лампа е27

Срок службы равен 1000-15000 часам. Но есть мнение, что частое соединение и обрыв контактов приводит к сокращению этих показателей.Во время свечения выделяется ультрафиолетовое излучение, которое иногда отрицательно сказывается на здоровье человека.

К особенностям энергосберегающих ламп относят 2 момента. Первый заключается в наборе цвета. На это уходит от 3 до 120 секунд. Второй нюанс — это мерцание. Если это происходит — значит прибор скоро выйдет из строя. Применение имеет ограничение относительно температуры. Нельзя использовать лампочки при температуре ниже −15 градусов по Цельсию.

Важно! Стоит отметить наличие фосфора и ртути. Если колба разобьется, то помещение следует сразу проветрить, а осколки сразу убрать

Разбитая энергосберегающая лампа

Разбитая энергосберегающая лампа

Светодиодные

Эти лампы стали активно вытеснять другие аналоги за приличную экономию электроэнергии. При потреблении 4-15 Вт светит прибор на 30-150 Вт. При этом световой поток составляет 80-120 Лм/Вт, а нагревание корпуса практически отсутствует. Работают такие лампы под напряжением в 12, 24, 220 В. Служат от 15000 до 50000 часов.

В отличие от других вариантов, некоторые светодиодные приборы допускаются для использования в сети с диммерами. Внутри корпуса встроена специальная схема, которая воспринимает сигналы, подаваемые устройством. Об этом производителей указывает на упаковке.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Фокусирующий цоколь — P

P14.5s — фокусирующий цоколь с одним контактом, диаметром корпуса (ориентирующей части) 14.5 мм.

В некоторых случаях вместо типа цоколя указывается тип лампы.MR16 (цифры могут различаться) — стандартный типоразмер галогенных ламп накаливания с отражателем. Обычно, цоколь используется штырьковый(g9, g4, g23 и т.д.).R50 (цифры показывают диаметр лампы) — типоразмер рефлекторных ламп. Они служат для создания направленного света. В большинстве случаев цоколь используется резьбовой — е27 или е14.2D — это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг.Цоколь G10q или GR8.

Таблица мощностей для светодиодных ламп

В зависимости от вида лапы по цоколю показатели могут быть следующие:

Из таблицы понятно, что светодиодные лампочки большей мощности выдают больший световой поток. В зависимости от того какой мощности бывают светодиодные лампы меняется их предназначение. Для дома будет достаточно лампочки Е27 или Е14 с мощностью в 5 Вт. А вот для большого цеха понадобится более сильный источник света.

В начале указаны в таблице мощности светодиодных ламп для дома. Однако это не минимальное значение для такого типа освещения. Бывают диодные лампы с показателем в 2 Вт. А максимальная мощность светодиодных ламп может достигать до 180 Вт.

Плюсы и минусы приобретения такого вида лампочек

Положительные и отрицательные моменты можно оценить на примере следующих показателей:

• Цена;
• Габариты;
• Направленный свет;
• Пульсация.

Что касаемо первой характеристики, то тут можно сказать, что стоимость может быть в два раза больше, чем на обычную лампочку. Это главный минус продукта. Однако стоит учитывать, что за счет экономии электроэнергии стоимость товара себя окупит.

В светодиодных лампочках немного другое направление света, что первое время может быть непривычным. Освещение сбоку у них плохое.

Положительным моментом является отсутствие пульсации света. Однако не во всех лампочках это явление отсутствует. Нужно приобретать качественный товар во избежание неприятной для глаза пульсации.

Виды ламп с цоколем e14

Лампа накаливания

Самый первый тип искусственных электрических источников света. Свечение основано на сильном нагреве вольфрамовой спирали в отсутствие кислорода воздуха. Простая и надежная конструкция. Правда, светоотдача минимальна: 10 лм/Вт. Свет теплый, желтый. С е14 выпускаются лампы мощностями 15-60 Вт. Для бытовых приборов выпускаются и менее мощные: менее 10 Вт.

Достоинствами ламп накаливания являются низкая цена, стабильный световой поток, хорошее качество света, независимость от перепадов напряжения в сети.

Из недостатков отмечают механическую хрупкость, минимальный срок эксплуатации, сильный нагрев при работе, максимальное потребление электричества.

Энергосберегающие (КЛЛ)

Компактные люминесцентные лампы (КЛЛ) приходят на смену лампам накаливания. Принцип работы КЛЛ аналогичен обычным прямым светильникам дневного света, отличается лишь форма. КЛЛ завернута в спираль для снижения габаритных размеров. Световой поток довольно большой: 50-70 лм/Вт. КЛЛ с «миньоном» выпускаются мощностью до 20 Вт.

К плюсам энергосберегающих источников света относятся низкое потребление электричества, длинный срок службы.

Из недостатков отмечают токсичность при нарушении целостности колбы из-за содержания паров ртути. Требуется особая утилизация отработанных КЛЛ. После включения требуется пара минут для выхода на номинальную мощность. Они чувствительны в перепадам напряжения, и дорого стоят.

Галогенные

По конструкции и характеристикам схожи с лампами накаливания за исключением состава газа в колбе. В «галогенки» добавляются пары брома или йода. Добавка способствует увеличению срока службы и светоотдачи (17-20 лм/Вт).

Достоинствами галогенных источников света являются низкая цена, хорошее качество светового потока.

Недостатками являются зависимость от перепадов напряжения, высокое энергопотребление и осторожность при эксплуатации: «галогенки» запрещается трогать голыми руками без перчаток

Светодиодные

Этот тип а изобретен последним на данный момент. Он характеризуется высокими светоотдачей (80-120 лм/Вт) и периодом эксплуатации. Свечение основано на физическом явлении перехода электронов через границу двух разных полупроводников. При переходе возникает избыток энергии, который выделяется в виде фотонов света. В зависимости от видов полупроводников возможны различные цветовые температуры свечения. Цоколем е14 чаще всего оснащаются лампы небольшой мощности: до 11 Вт.

Широкий спектр цветовых температур относится к несомненным достоинствам светодиодных ламп. Также можно отметить малое потребление электроэнергии, возможность работы при повреждении колбы. У некоторых моделей есть возможность регулирования яркости света – диммирование.

Из недостатков отмечается высокая цена, чувствительность к перепадам напряжения сети, физическая деградация светодиодов в процессе работы и снижение из-за этого яркости света.

Стоит отметить, что при замене ламп накаливания на другие источники света стоит учесть разницу в габаритных размерах: светодиодные и люминесцентные обычно чуть больше.

Сравнительные характеристики всех типов лампочек сведены в таблицу. (Сравнивались источники света с одинаковым световым потоком: примерно 350 лм).

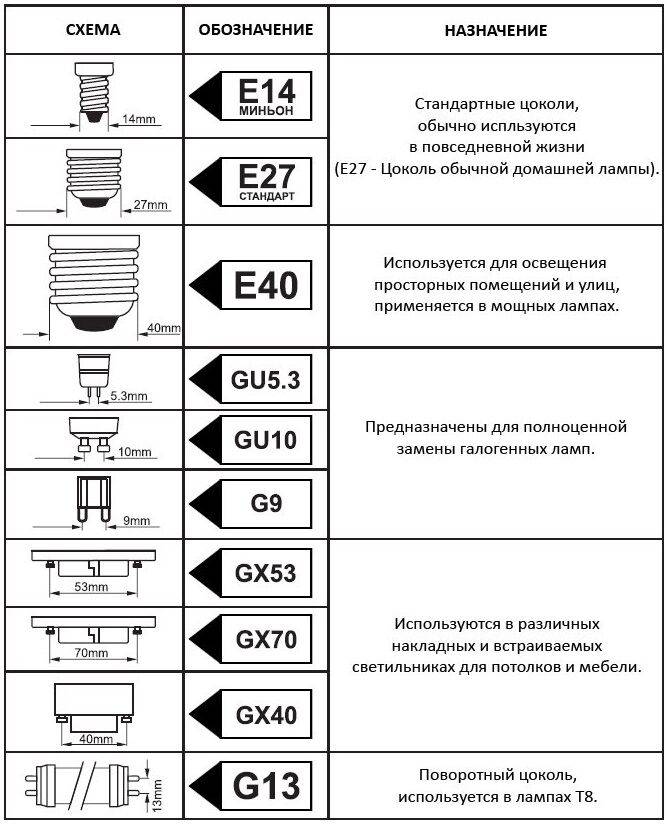

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

Резьбовой.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые. После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколей

Штырьковый.

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

1. Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
2. Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
3. Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
4. Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
5. Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
6. Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.

Варианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

• V – вариант с коническим концом.
• U – цоколь люминесцентных ламп.
• A – лампочка для машин.

Сравнение основных параметров

Достоинства и недостатки LED и ЭСЛ

Световой поток

Замеры проводились после прогрева в течение 1 часа. За этот период световой поток немного снижается из-за особенностей работы светодиодов. В 90% теперь используют диодные лампочки с нейтральным дневным светом, у которого нет желтого оттенка. Эффективность светодиодов зависит от цветовой температуры, поэтому тесты образцов на 3000К и 5700К будут проведены отдельно.

Модель 5700К	Заявлено	Измерено	Аналог накаливания
E27 9W	585лм	790лм	75W
E27 7W	455лм	670лм	60W
E14 7W	455лм	560лм	50W
E14 5W	325лм	450лм	40W

Результаты для 5700К показывают, что реальный светопоток выше заявленного на 35-50%.

Модель 3000К	Заявлено	Измерено	Аналог накаливания
E27 9W	585лм	570лм	60W
E27 7W	455лм	460лм	40W
E14 7W	455лм	440лм	40W
E14 5W	325лм	320лм	30W

Результаты измерения светового потока для 3000К соответствуют заявленным производителем. Допустима погрешность измерений 5-10%.

Пульсации полностью отсутствуют благодаря качественному и стабилизированному источнику питания светодиодов. У дешевых лампочек бывают пульсации на частоте 100 Герц, то есть лампа снижает и повышает яркость 100 раз в секунду.

Типы цоколей

Спецификации для всех типов крепления определены в следующих публикациях Американского национального института стандартов (ANSI) и Международной электротехнической комиссии (IEC):

• Колпаки — ANSI C81.61 и IEC 60061−1.
• Держатели — ANSI C81.62 и IEC 60061−2.
• Датчики (для обеспечения взаимозаменяемости) — ANSI C81.63 и IEC 60061−3.
• Руководящие принципы для электрических ламповых балок, люминесцентных ламп и датчиков — ANSI C81.64 и IEC 60061−4.

Как правило, эти два стандарта гармонизированы, хотя несколько типов винтовых креплений все еще определены только в одном стандарте. В обозначении «Exx» «E» обозначает «Edison», а «xx» обозначает диаметр в миллиметрах, измеренный по пикам резьбы на основании, например, E12 имеет диаметр 12 мм.

Существуют четыре широко используемые группы размеров цоколей ламп:

• Канделябра: E12 Северная Америка, E11 в Европе.
• Промежуточное: E17 Северная Америка, E14 (или цоколь миньон, ES, SES) в Европе.
• Средний или стандартный: E26 (MES) в Северной Америке, E27 (ES) в Европе.
• Могул: E39 Северная Америка, E40 (Голиаф ES) в Европе.

Цоколь E26 и E27 обычно взаимозаменяемы, как и E39 и E40, поскольку разница в диаметре резьбы составляет всего 1 мм. E11 и E12 не являются взаимозаменяемыми. Для некоторых конкретных применений доступны другие полустандартные резьбы.

Большая база E39 «Могул» и E40 «Голиаф» используется в уличных фонарях и высокомощных светильниках (например, в трехфазном режиме на 100/300/300 Вт). В зонах, следующих за Национальным электрическим кодексом США, светильники общего назначения мощностью более 300 Вт не могут использовать основание E26 и вместо этого должны использовать основание E39, то устройства мощностью 300 Вт могут использовать любую из них.

Светильники среднего размера (MES) для 12 V также выпускаются для транспортных средств. Ранее знаки экстренного выхода также использовали промежуточную базу, но правила США и Канады теперь требуют долговечные и энергосберегающие светодиоды. Средние винтовые основания не должны выдерживать ток более 25 ампер.

Основания E29 «Admedium» используются для специальных применений, например, для ламп с ультрафиолетовым излучением. В странах, которые используют 220−240 вольт переменного тока для внутреннего использования, стандартный е27 цоколь и небольшой е14 цоколь — наиболее распространенные размеры винтовых креплений, они распространены во всей континентальной Европе и Китае.

В 120-вольтовой Северной Америке, 100-вольтовой Японии и Тайване, стандартный размер для светильников общего назначения — E26. E12 обычно используется для изготовления канделябра. E17 также иногда используется, в небольших настольных лампах, а иногда и на новых потолочных вентиляторах. Рождественские огни используют различные размеры оснований E17 для ламп C9, E12 для ламп C7, E10 для многолетних серийных C6-ламповых наборов в США и совершенно другую клиновую основу для мини-светильников T13/4. В течение короткого времени эти мини-светильники были изготовлены с использованием винтовых оснований E5.

Крошечный размер E5 или E5.5 используется только для сверхнизких напряжений, таких как внутреннее освещение для зданий, и модельные транспортные средства, такие как модельные поезда. Их часто называют «гороховыми луковицами», потому что они имеют форму глобуса, но обычно они напоминают мини-рождественские луковицы или крупные «зерновые пшеничные» луковицы.

Лампочки E10 являются обычными для фонарей с батарейным питанием, как и байонетные крепления (хотя они обычно удерживаются с круглым фланцем, расположенным там, где основание соответствует лампе). База E11 иногда используется для галогенных светильников мощностью 50/75/100 Вт в Северной Америке, где она называется «мини-банок».

Большинство винтов Edison имеют правые резьбы (лампа поворачивается по часовой стрелке для затягивания), но иногда используются винты с левой резьбой, обычно для нестандартного напряжения или мощности. Это предотвращает использование неправильной лампы, которая может привести к повреждению. Общественные места, такие как вокзалы и метро, используют лампочки с левой резьбой, чтобы препятствовать краже ламп для использования в обычных светильниках.
