Как выбрать и заменить лампочку подсветки приборной панели ВАЗ 2114

Причины выхода из строя лампочек на приборной панели

Подсветка приборной доски выполняет параллельно несколько важных функций:

  • контрольная. Лампы загораются при возникновении отказов или неполадок отдельных узлов;
  • информационная. В режиме реального времени извещает водителя о состоянии важных систем автомобиля;
  • декоративная. В темном салоне красивая подсветка на панели приборов украшает и оживляет переднюю часть салона.

Основной причиной выхода из строя лампочек в панели приборов являются сложные условия работы — нагрев, вибрация, скачки напряжения. Это существенно снижает ресурс светильников и вызывает массу проблем:

  • перегорание нитей накаливания в галогеновых устройствах, отгорание токоведущих дорожек в светодиодных лампах;
  • обрыв проводов или появление пленки окислов на контактах;
  • возникновение проблем с блоком предохранителей или контактной платой;
  • где-то замкнуло на массу.

Перед тем, как попытаться поменять лампы, следует точно определить причину возникших неполадок, иначе получить ожидаемый результат не удастся

Важно узнать состояние предохранителей и состояние проводов. Изоляция на них часто перетирается и начинает замыкать на массу

Необходимо осмотреть проводку и заменить проблемные соединения. Кроме того, надо почистить контакты. Клеммы окисляются, способность проводить ток падает. Это относится не только к Ладам, такая опасность — общая «болезнь» большинства автомобилей.

Приборные лампочки ваз 2114, 2113, 2115

Лампочка освещения нижнего вещевого ящика панели

Обозначение (артикул) лампочки света вещевого ящика:

  • По классификации евразийской экономической комиссии (ЕЭК) – C5W
  • По ГОСТ – АС12-5-1.

Размеры лампочки АС12-5-1 (C5W):

  • Длина – 35 мм;
  • Диаметр – 11 мм.
  • Диаметр цоколя – 8,5 мм.

Технические характеристики лампочки подсветки вещевого ящика ваз 2114, 2113, 2115:

  • Мощность – 5 Вт;
  • Цоколь – металл 2 шт;
  • Лампа – накаливания;
  • Колба – прозрачное стекло;

Место установки лампочки АС12-5-1 (C5W) подсветки вещевого ящика ваз 2114, 2113, 2115:

Лампа подсветки пепельницы на приборной панели

Обозначение (артикул) лампочки подсветки пепельницы на приборной панели ваз 2114, 2113, 2115:

  • По классификации евразийской экономической комиссии (ЕЭК) – W2x4,6d
  • По ГОСТ – АС12-1,2.

Размеры лампочки АС12-1,2 (W2x4,6d) подсветки пепельницы:

  • Длина – 20 мм;
  • Диаметр – 5 мм.
  • Диаметр цоколя – 4,6 мм.

Технические характеристики лампочки подсветки пепельницы ваз 2114, 2113, 2115:

  • Мощность – 1,2 Вт;
  • Цоколь – стекло;
  • Лампа – накаливания;
  • Колба – прозрачное стекло;

Место установки лампочки АС12-1,2 (W2x4,6d) подсветки пепельницы ваз 2114, 2113, 2115:

Лампочки подсветки символов клавишных выключателей и их сигнализаторов

Обозначение (артикул) лампочки подсветки клавишных выключателей на приборной панели ваз 2114, 2113, 2115:

По ГОСТ – АСМН12-0.55.

Размеры лампочки АСМН12-0.55 подсветки клавишных выключателей на приборной панели:

Технические характеристики лампочки подсветки клавишных выключателей ваз 2114, 2113, 2115:

  • Мощность – 0,55 Вт;
  • Цоколь – проволочные усики;
  • Лампа – накаливания;
  • Колба – прозрачное стекло;

Место установки лампочки АСМН12-0.55 подсветки клавишных выключателей ваз 2114, 2113, 2115:

Лампочки комбинации приборов

Обозначение (артикул) лампочки подсветки комбинации приборов ваз 2114, 2113, 2115:

  • По ГОСТ – А12-1,2.
  • По классификации евразийской экономической комиссии (ЕЭК) – W2x4,6d

Размеры лампочки А12-1,2 (W2x4,6d) подсветки комбинации приборов:

  • Длина – 20 мм;
  • Диаметр – 5 мм.
  • Диаметр цоколя – 4,6 мм.

Технические характеристики лампочки А12-1,2 (W2x4,6d) подсветки комбинации приборов ваз 2114, 2113, 2115:

  • Мощность – 1,2 Вт;
  • Цоколь – стекло;
  • Лампа – накаливания;
  • Колба – прозрачное стекло;

Место установки лампочки А12-1,2 (W2x4,6d) подсветки комбинации приборов ваз 2114, 2113, 2115:

№ позиции на рисунке комбинации приборовРасшифровка позиции
1сигнальная лампочка неисправности двигателя
2сигнальная лампа аварийки
3лампочки освещения комбинации приборов
4сигнальная лампа включения дальнего света фар
5сигнальная лампочка низкого уровня тормозной жидкости
6лампа включения наружного света ВАЗ 2114, 2113, 2115
7сигнальная лампочка низкого уровня бензина
8лампочка включения правого поворота
9сигнальная лампочка включения левого поворота
10сигнальная лампа подушки безопасности
11сигнальная лампочка низкого давления масла в двигателе
12лампочка включения стояночного тормоза
13сигнальная лампочка потери зарядки аккумулятора ВАЗ 2114, 2113, 2115

Лампа подсветки прикуривателя

Обозначение (артикул) лампочки подсветки прикуривателя ваз 2114, 2113, 2115:

  • По ГОСТ – А12-4-1.
  • По классификации евразийской экономической комиссии (ЕЭК) – T4W

Размеры лампочки А12-4-1 (T4W) подсветки прикуривателя ВАЗ 2114, 2113, 2115:

  • Длина – 26 мм;
  • Диаметр – 9,2 мм.
  • Диаметр цоколя – 9,1 мм.

Технические характеристики лампочки А12-4-1 (T4W) подсветки прикуривателя ваз 2114, 2113, 2115:

  • Мощность – 4 Вт;
  • Цоколь – метал;
  • Лампа – накаливания;
  • Колба – прозрачное стекло;

Место установки лампочки А12-4-1 (T4W) подсветки прикуривателя ваз 2114, 2113, 2115:

Для чего нужны лампы приборной панели

ВАЗ 2114 — одна из самых качественных, динамичных и красивых моделей отечественного автопрома, обладающая прекрасными техническими характеристиками. Впрочем, есть у неё и свои минусы, одним из которых является приборная панель, не отличающаяся особой надёжностью и качеством. Часто встречающейся неполадкой приборной панели является быстрый выход из строя ламп подсветки.

Лампочки подсветки сообщают водителю различную информацию, которая позволяет контролировать состояние автомобиля и вовремя диагностировать возможные неисправности. Причин их срабатывания может быть несколько:

  • разрядилась аккумуляторная батарея;
  • зажатие ручного тормоза;
  • нехватка топлива в бензобаке;
  • уменьшение давления моторного масла — причина, требующая остановки автомобиля во избежание поломки двигателя;
  • накопление воды в фильтре. Излишки жидкости сливаются, дабы не допустить её попадания в насос;
  • неисправности в работе топливной системы;
  • неисправности в работе двигателя.

Выход ламп панели приборов из строя может стать причиной того, что водитель упустит поломку или неисправность, которая может стать причиной ДТП. По этой причине не стоит оттягивать замену лампочек.

Подсветка панели приборов своими руками для ВАЗ 2113, 2114, 2115

Multithumb found errors on this page:

There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image002.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image002.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image004.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image004.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image005.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image005.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image006.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image006.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image007.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image007.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image008.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image008.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image010.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image010.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image011.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image011.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image012.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image012.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image014.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image014.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image016.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image016.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image018.jpg There was a problem loading image https://spike.su/images/new/53be08f8f065_48B/clip_image018.jpg

Необходимость в приборной панели

В зависимости от того, какое количество всевозможных жизненно важных систем установлено в транспортном средстве, от стольких элементов инженеры могут отводить дистанционную световую диагностику. Водителю легче и быстрее будет узнать о работоспособности авто в целом, если данные будут оперативно предоставляться непосредственно во время движения.

Основываясь на показаниях приборной доски, водитель принимает решения по управлению транспортным средством. Если же не горит подсветка панели приборов, то необходимо самостоятельно либо со сторонней помощью восстановить работоспособность модуля. Иначе в условиях потери информативности управление будет существенно осложнено либо полностью невозможно.

Автопроизводители обеспечивают собственный продукт эргономичными и максимально информативными панелями. При этом обеспечивается задача, при которой не допускается чрезмерная перегруженность световыми иконками. Все они должны быть максимально понятны и просты в прочтении.

О том, сколько лампочек располагать в каждой марке авто, решает сам производитель, так как единого стандарта в подобной ситуации не предусматривалось. Основными задачами, которые выполняет приборная панель, являются:

  • выводится актуальная информация о работе двигателя;
  • предоставляются данные о работоспособности важных систем безопасности;
  • контролируется целесообразность использования всех агрегатов в автомобиле;
  • указываются дополнительные факты, к котором относится ориентировочный запас топлива, время в пути и километраж, окружающая температура, текущее время и пр.

СНИМАЕМ ПРИБОРНУЮ ПАНЕЛЬ ВАЗ 2114 СВОИМИ РУКАМИ

Необходимость снятия «торпеды» может возникнуть как довольно неожиданно – вследствие поломки печки, либо радиатора, добраться к которым можно только при демонтированной панели, так и запланировано – для замены изношенной «торпеды».

Предлагаем вашему вниманию схему приборной панели четырнадцатой.

Разберемся с её составляющими:

  1. Основная часть конструкции, которая, как правило, и называется «торпедой» – на ней фиксируются все вспомогательные элементы и составляющие приборной панели;
  2. Накладка на панель ВАЗ 2114, на которой расположены отверстия воздуховодов;
  3. Фиксирующие кронштейны;
  4. Заглушки;
  5. Пепельница;
  6. Правая опорная рама (поперечина);
  7. Правый щиток закрывающий кабеля проводки;
  8. Щиток приборов ВАЗ 2114;
  9. Центральный кронштейн;
  10. Левый щиток проводки;
  11. Левая опорная рама.

Чтобы выполнить всю работу в домашних условиях нам потребуются следующие инструменты:

  • Плоская и крестообразная отвертка;
  • Набор ключей;
  • Фонарик;

Если вы предварительно изучите теорию о том, как снять панель приборов на ВАЗ 2114, то вся работа займет у вас не больше 3-5 часов.

И так, переходим к пошаговой инструкции о том, как снять торпеду на ВАЗ 2114 своими руками.

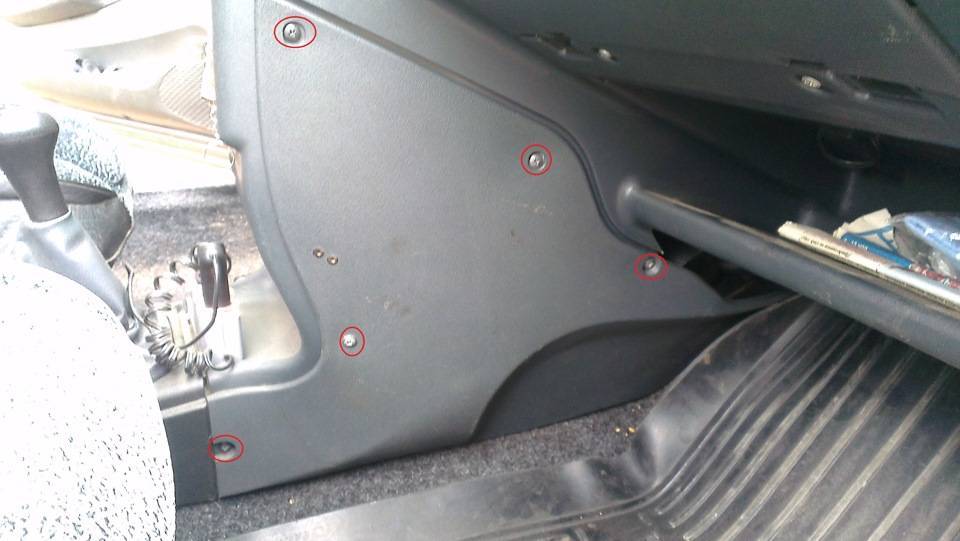

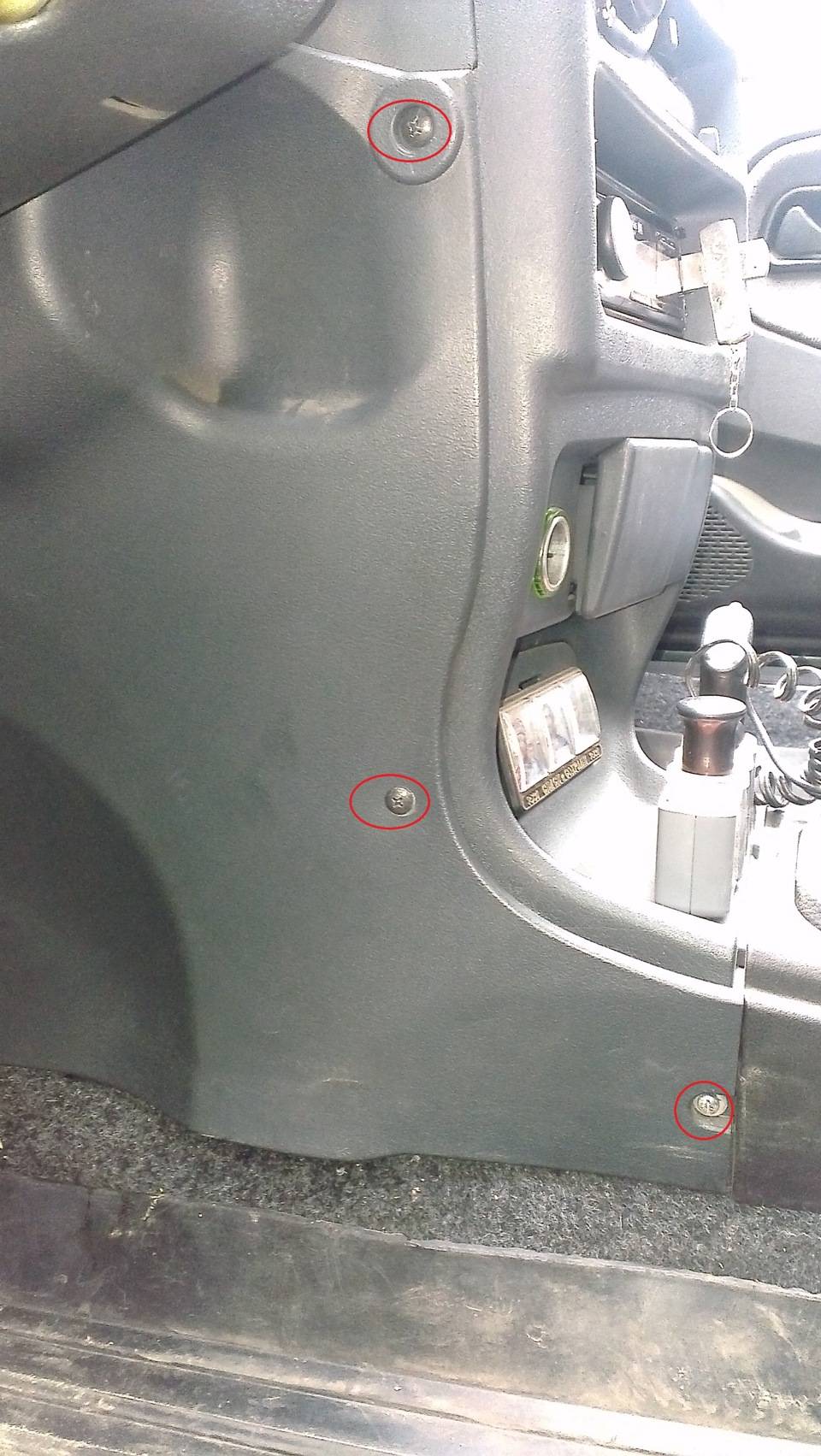

В первую очередь необходимо снять щитки закрывающие проводку (на схеме они обозначены номером 7 и 10). Начинаем с левого. Снимается он довольно просто – крестообразной отверткой выкручиваем три фиксирующих щиток самореза;
Далее, снимаем правый щиток – процедура та же, только саморезов в нём на 2 больше

Снимать экран нужно осторожно, поскольку пластик может повредить расположенную под ним проводку;

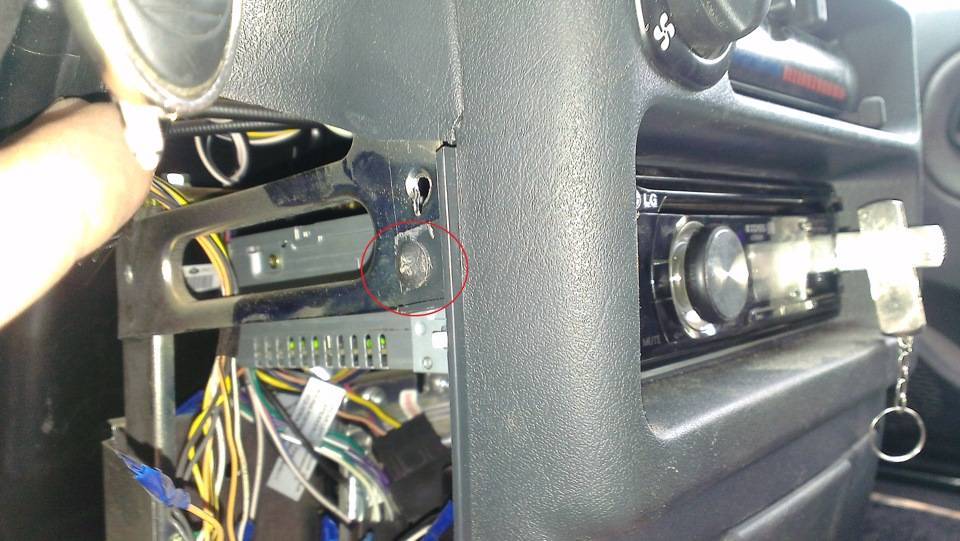

Прежде чем вынимать магнитолу необходимо снять с аккумулятора минусовую клемму. Для демонтажа магнитофона нужно разъединить колодку проводки, которой он соединен с питанием, акустикой и антенной;

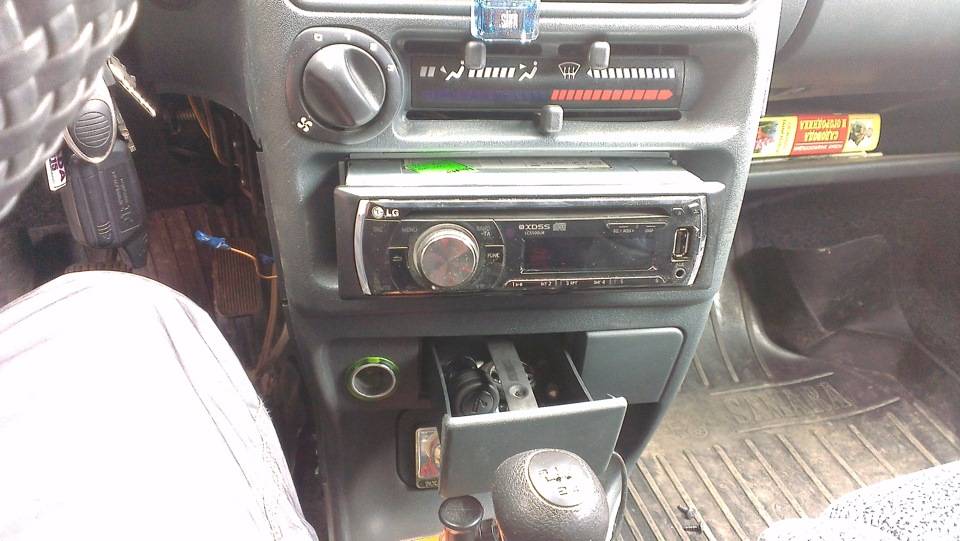

Теперь нужно снять прикуриватель и пепельницу, не забудьте вытянуть из неё лампочку для подсветки;

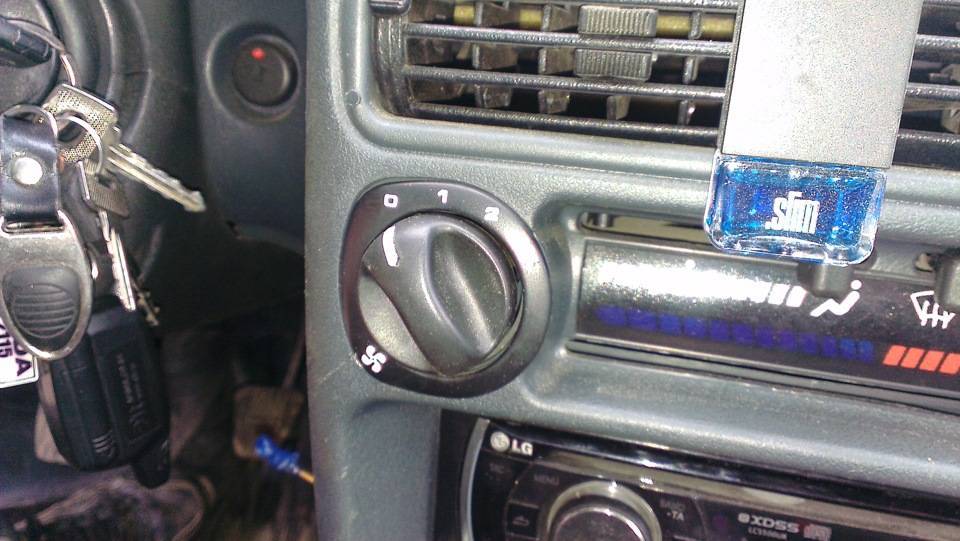

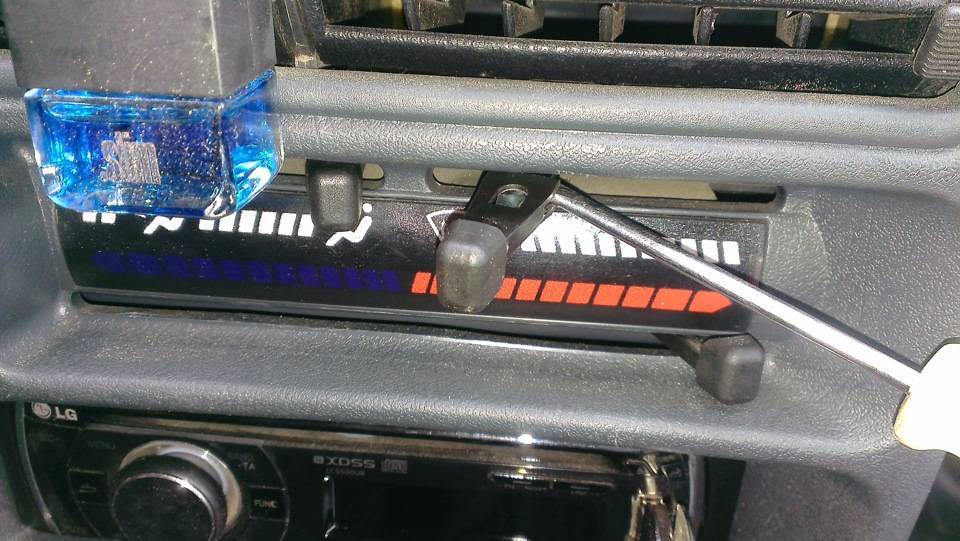

Вынимаем ручки управления печкой. Для этого их необходимо подковырнуть плоской отверткой либо ножом, так как ручки с основанием соединены пазами;
Снимаем ручку установки режима мощности печку, для демонтажа её нужно просто потянуть на себя;

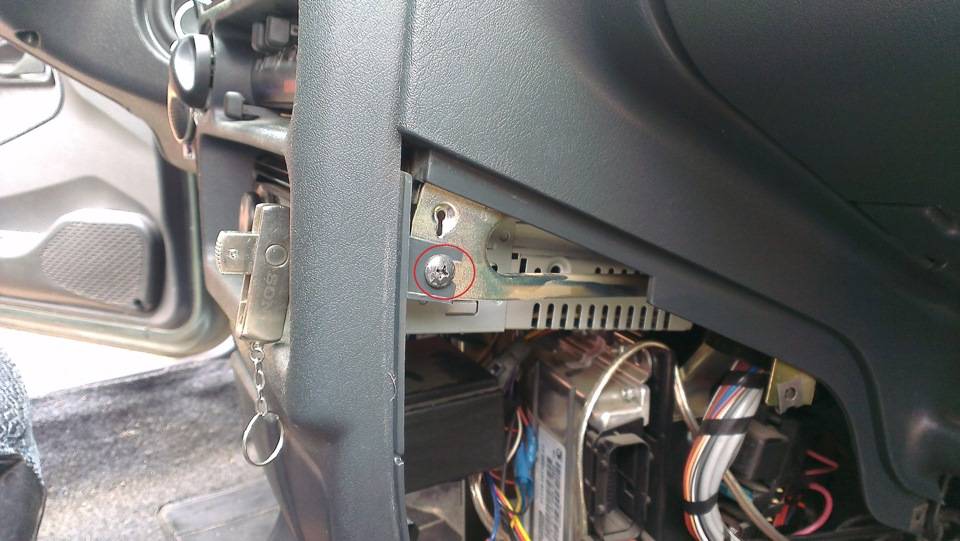

С левой и правой стороны панели приборов расположены саморезы, которыми она прикреплена к салону автомобиля

Выкручиваем их крестообразной отверткой;

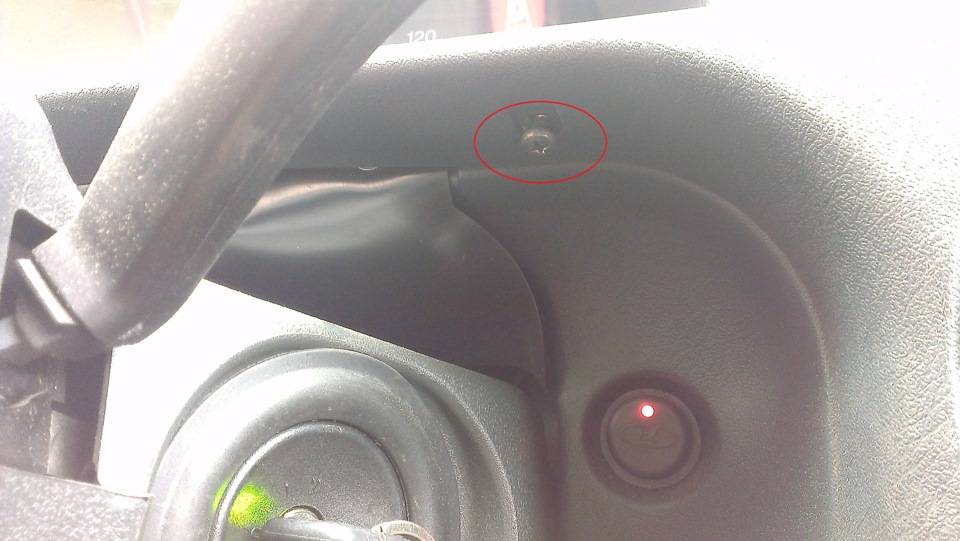

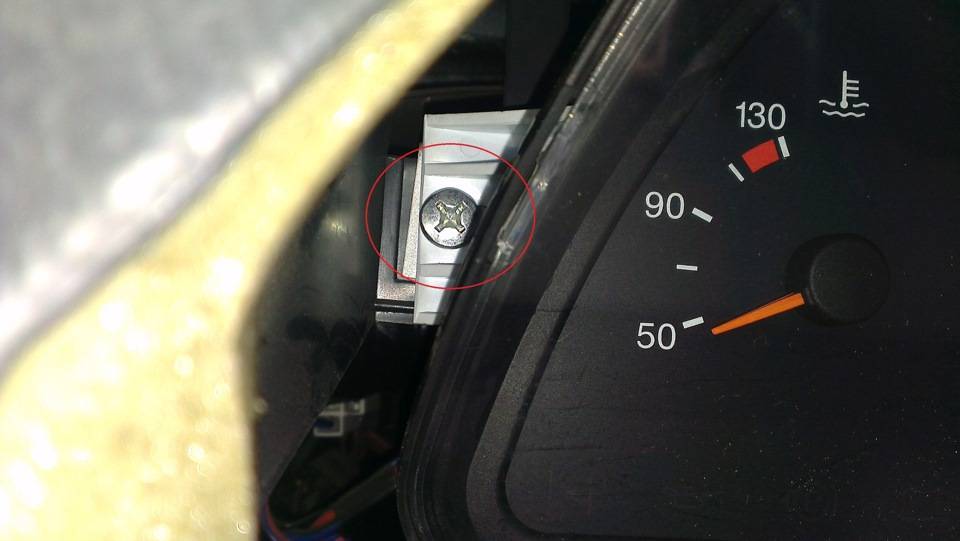

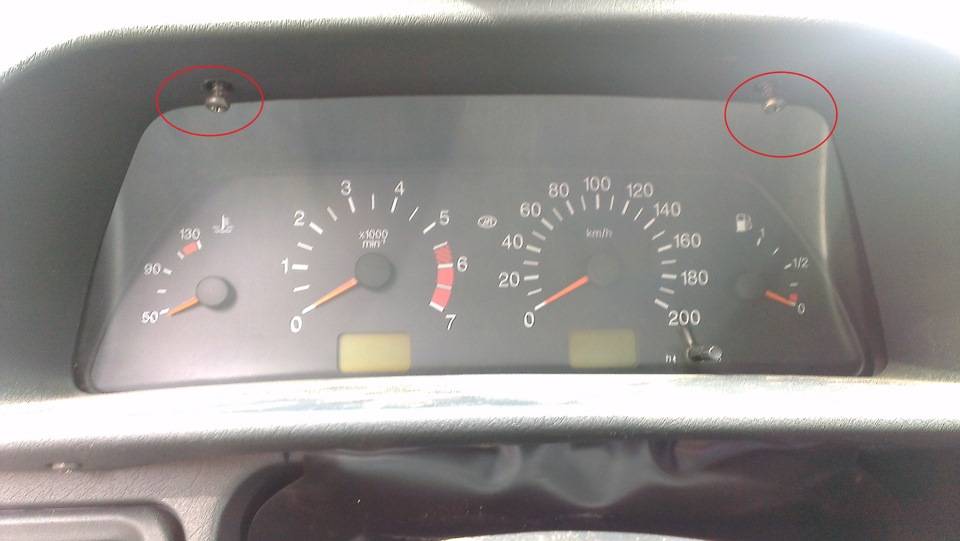

Выкручиваем саморезы на приборном блоке (спидометре), один из них расположен сверх, второй – снизу блока. Накладка на панель приборов свободно снимается после откручивания фиксаторов;
Всю проводку, подведенную к панели приборов, разъединяем. Снять стрелки с панели можно аккуратно поддев их ножом;
Переходим к рулю. Чтобы снять руль на ВАЗ 2114 необходимо открутить болты, которыми сверху и снизу зафиксирован кронштейн рулевой колонны. Для этого нужен ключ на 8;
С правой стороны кнопок управления фарами и обогревом заднего окна расположена пластиковая заглушка, её нужно снять и выкрутить спрятанный под ней саморез;
Далее, демонтируем фиксатор, который держит блок управления отоплением, после чего вытягиваем весь патрон блока;
Снимаем все оставшиеся декоративные элементы «торпеды»: алгоритм всё тот же – откручиваем саморезы под заглушками и демонтируем пластиковые панели;

Для этого их необходимо подковырнуть плоской отверткой либо ножом, так как ручки с основанием соединены пазами;
Снимаем ручку установки режима мощности печку, для демонтажа её нужно просто потянуть на себя;
С левой и правой стороны панели приборов расположены саморезы, которыми она прикреплена к салону автомобиля. Выкручиваем их крестообразной отверткой;
Выкручиваем саморезы на приборном блоке (спидометре), один из них расположен сверх, второй – снизу блока. Накладка на панель приборов свободно снимается после откручивания фиксаторов;
Всю проводку, подведенную к панели приборов, разъединяем. Снять стрелки с панели можно аккуратно поддев их ножом;
Переходим к рулю. Чтобы снять руль на ВАЗ 2114 необходимо открутить болты, которыми сверху и снизу зафиксирован кронштейн рулевой колонны. Для этого нужен ключ на 8;
С правой стороны кнопок управления фарами и обогревом заднего окна расположена пластиковая заглушка, её нужно снять и выкрутить спрятанный под ней саморез;
Далее, демонтируем фиксатор, который держит блок управления отоплением, после чего вытягиваем весь патрон блока;
Снимаем все оставшиеся декоративные элементы «торпеды»: алгоритм всё тот же – откручиваем саморезы под заглушками и демонтируем пластиковые панели;

Если вы планируете полностью вынуть панель из машины, то нужно разъединить все провода, жгуты и проводку к лампочкам подсветки, расположенной на «торпеде».

https://youtube.com/watch?v=Ab1W1UaFjJM

Замена лампочек в приборной панели ВАЗ 2114

Замена лампочек в приборке ВАЗ 2114 не требует обращения в автосервис. Её можно выполнить своими руками. Для этого потребуется крестовая отвёртка и новые лампы. Алгоритм выполнения процедуры:

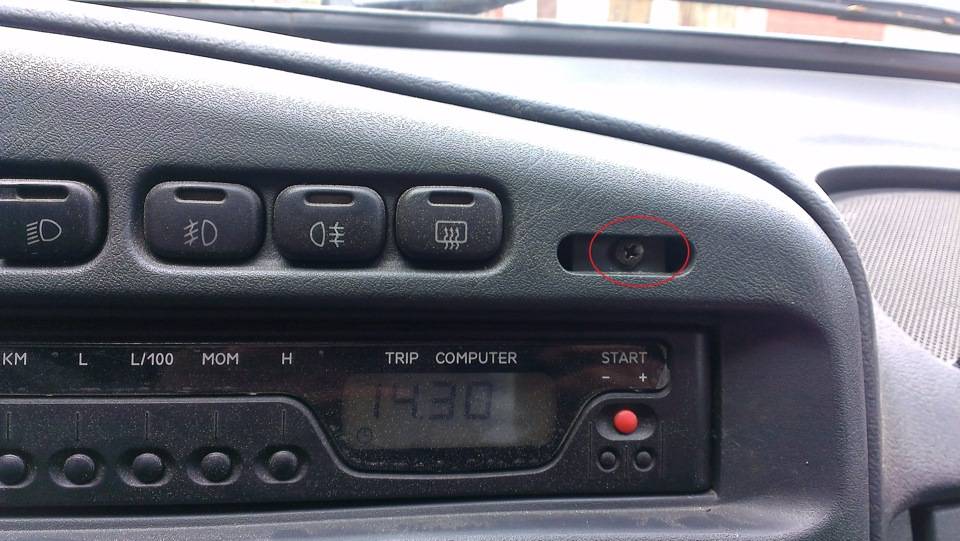

  1. Снять декоративную накладку. Для этого нужно открутить крепления отвёрткой. Начинать снимать деталь следует снизу, подтягивая её на себя.
  2. Отсоединить провод прикуривателя.
  3. Удалить саморезы накладки приборки.
  4. Убрать накладку.
  5. Отсоединить провода от панели приборов.

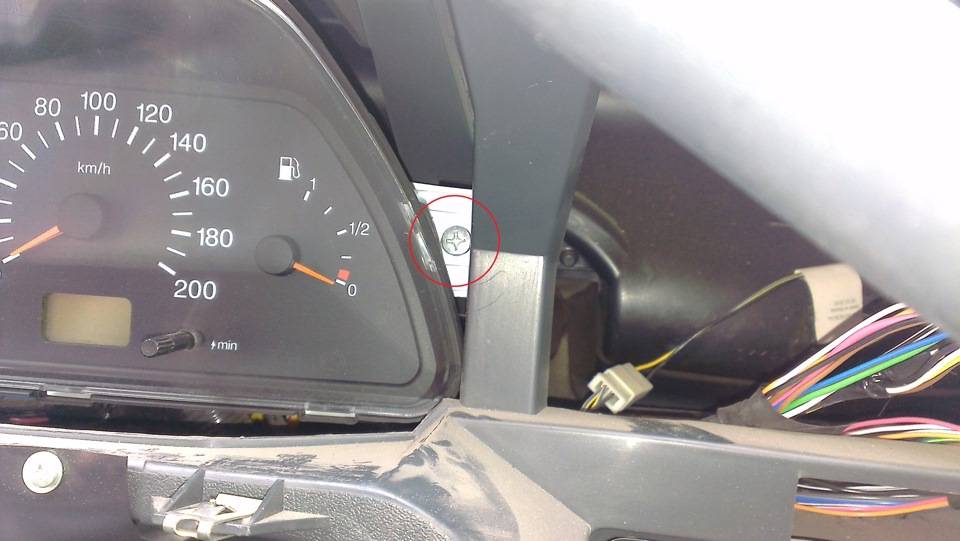

  6. Открутить крепления приборки. Обычно деталь держится на саморезах.
  7. Снять панель.

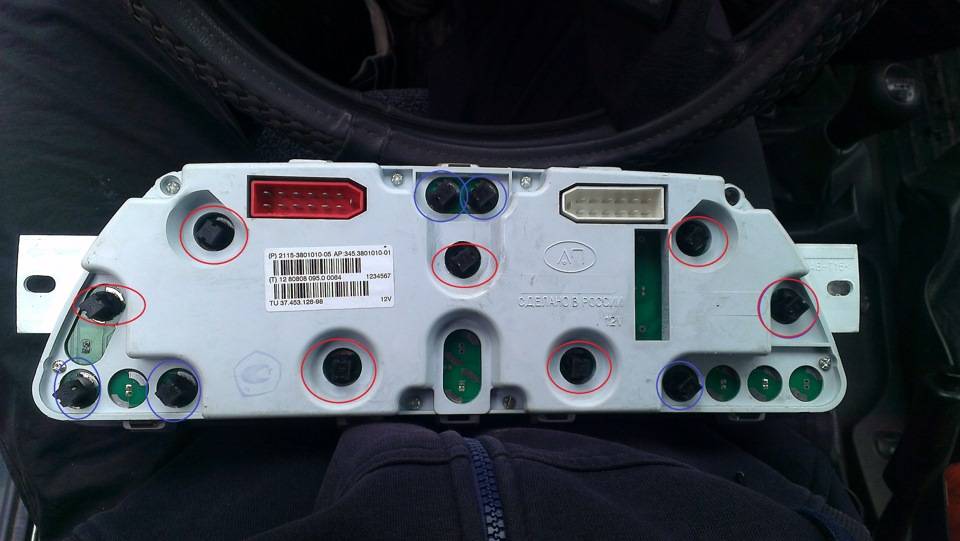

  1. Вытащить патроны лампочек, которые вышли из строя. Для этого их необходимо выкрутить против часовой стрелки.
  2. Удалить неисправные лампы.
  3. Заменить лампочки.
  4. Проверить работоспособность индикаторов. Если они начали работать – неисправность определена верно. Если этого не произошло, возможно, перегорела другая лампа, или причина поломки иная. Иногда случается, что и новая лампочка оказалась бракованной. Чтобы проверить её или найти негорящую лампу, можно проверить их мультиметром. Это делается так:
  • Перевести прибор в режим омметра;
  • Один щуп установить к боковой части цоколя, а второй – к нашлёпке в его торце;

Если стрелка прибора сдвинется, элемент исправен. Данный способ не подходит для проверки светодиодных ламп. В этом случае для диагностики мультиметр следует установить в диодный режим. Измерения проводятся по такому же принципу, но в процессе необходимо менять щупы местами. Если лампа рабочая, ток должен идти лишь в одну сторону. Но обычно перегоревший элемент можно выявить на глаз.

  1. Собрать приборную панель и остальные элементы. Операция выполняется в обратном порядке.

По окончании работ необходимо проверить функциональность ламп приборки или всей панели.

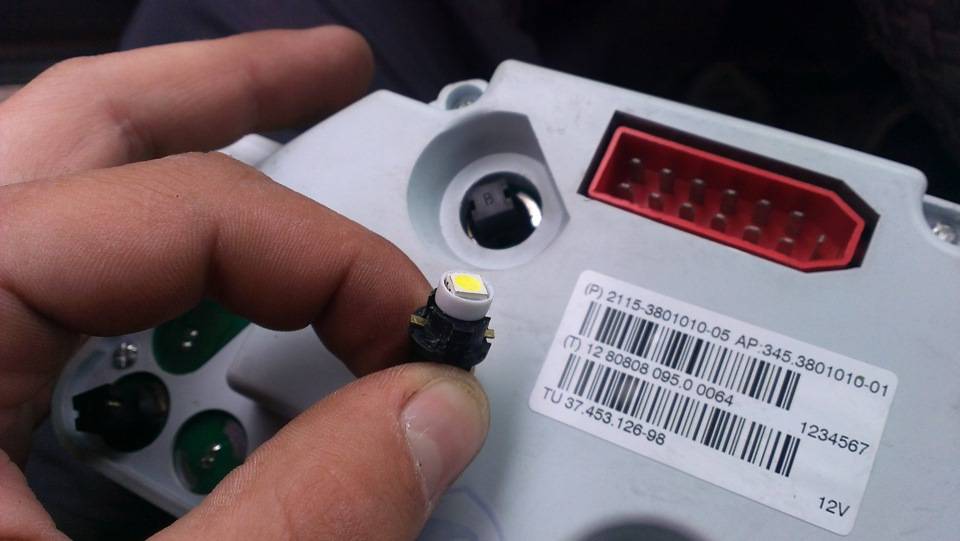

Некоторые владельцы 2114 меняют лампочки не из-за перегорания, а чтобы улучшить свечение или изменить цвет подсветки приборной панели с помощью светодиодных элементов.
Езда с негорящей панелью приборов или отдельными индикаторами не запрещена законодательно. Но это вызывает заметный дискомфорт. Отказ контрольных ламп аккумулятора, давления масла или уровня топлива может помещать вовремя заметить серьёзную поломку автомобиля или отсутствие бензина. Поэтому неисправность подсветки рекомендуется незамедлительно устранить при обнаружении.

Этапы устранения неисправности

Для диагностики и ремонта системы подсветки для панели приборов на ВАЗ 2114 потребуется пара гаечных ключей, размером на 8 и 21, и набор отверток. Общая процедура демонтажно-наладочных работ сводится к следующим действиям:

  1. Снять накладку, предварительно выкрутив три крепежных самореза и демонтировав выступ из кронштейна кузовной части.
  2. Извлечь пять монтажных шурупов из правой части консоли, снять экран.
  3. Разъединить клемму с аккумулятором, подходящую к отрицательному источнику питания, а также колодку с пучком жил от системы прикуривателя.
  4. Снимается ручка рычажного механизма.
  5. Демонтируется фиксатор вентиляционной системы печки.
  6. Выкручиваются шурупы, крепящие кронштейны рулевой колонки.
  7. Вывинчиваются патроны, снимаются световод и декоративная панельная вставка.
  8. Вынимается лампочка для подсветки гидрокорректора с помощью ключа на 21.
  9. В заключении выкручиваются шурпы, фиксирующие верх и низ самой панели приборов, чтобы можно было снять ее.

Как только панель приборов снята, можно приступать к поиску причины, почему не горит подсветка. В первую очередь на ВАЗ 2114 принято проверять лампы. Если они исправны или после замены поврежденного экземпляра система так и не заработала, следует почистить все контакты от оксидной пленки. Для ускорения процесса лучше воспользоваться специальными смесями, типа ВД-40.

По завершении всех этих манипуляций надо обязательно выполнить прозвонку проводки на предмет обнаружения разрыва. Для это потребуется мультивольтметр или тестер. Если все проверенные элементы исправны, но подсветка не горит, виноват предохранительный модуль. Его нужно заменить на аналогичный по техническим характеристикам (и желательно того же производителя) блок.

По завершении ремонтных работ все оборудование требуется поставить на место, следуя обратной последовательности, описанной в инструкции для ВАЗ 2114. При этом нужно соблюдать особую аккуратность, чтобы не повредить подсоединенные диоды, не деформировать приборные стрелки и не разъединить проводники.

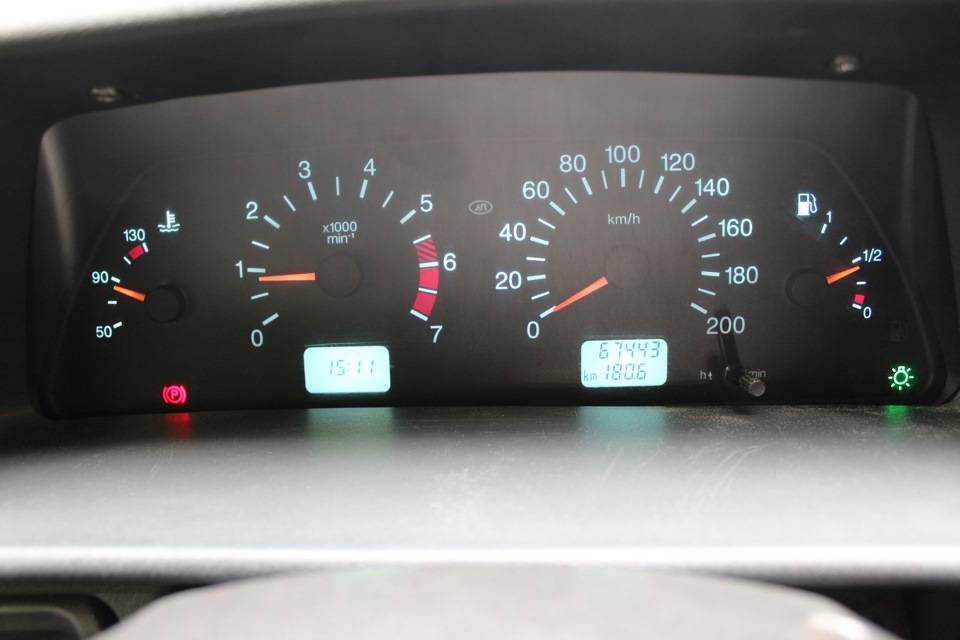

Сколько приборная панель ВАЗ-2114 содержит ламп

Теперь расскажем, какое количество элементов освещения установлено на щитке рассматриваемой модели ВАЗ. Это позволит прикинуть предстоящие расходы и сразу приобрести необходимый объем.

Итак, подсветку приборов обеспечивает 7 ламп. Кроме того, есть еще индикаторы:

  • левого и правого поворотников – 2 шт.;
  • аварийного давления масла – 1;
  • активации ручника – 1;
  • заряда батареи – 1;
  • аварийной сигнализации – 1;
  • неисправности системы управления мотором — 1;
  • дальнего света – 1;
  • уровня тормозной жидкости – 1;
  • внешнего освещения – 1;
  • запаса топлива – 1.

Итого на ВАЗ-2114 совокупно выходит 18 штук. Специалисты рекомендуют, даже когда перегорела одна лампочка накаливания, сразу менять все. Это гарантирует, что в ближайшей перспективе операцию не придется проводить снова.

Снятие панели приборов и замена лампочек

Чтобы снять приборку, необходимо иметь крестообразную отвёртку и «ловкие руки». Замена лампочек в приборной панели ВАЗ 2114 возможна только при снятой панели.

Для этого снимается декоративная накладка магнитолы, которая связана с ней. Для этого используют отвёртку

Начинать необходимо с нижнего края, проделывать всё нужно очень осторожно, чтобы не повредить хрупкие пластмассовые детали. Когда она немного сдвинется с места, следует потянуть его немного на себя и можно освобождать верхнюю часть

Нужно отключить провод от прикуривателя;
Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
Снова необходимо отсоединить все провода, идущие к панели;
Выкручиваются четыре самореза и панель можно вынуть со своего места

Делать это необходимо осторожно и аккуратно.. Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям.
Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда

Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу

Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям.
Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда. Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу.

После замены перегоревшей лампы патрон устанавливается в гнездо, снова очень аккуратно. После этого панель можно ставить на своё место. Установка происходит в обратной последовательности. Чтобы не оказалось, что не работает приборная панель ВАЗ 2114, не забудьте подсоединить все снятые ранее провода и разъёмы на свои места.

Последнее время многие владельцы вазовских машин занимаются различным видом тюнинга, в том числе и модернизацией щитка приборов. Существует большое количество вариантов такой модернизации. Можно сделать белую подсветку панели приборов, произвести замену ламп светодиодами, поменять шкалы приборов. Встречаются и такие варианты, где подсвечены стрелки приборов, а также другие варианты переделок.

http://autovaz-2114.ru

И так я, продолжаю ремонт своего автомобиля. Вопрос стал в том, что я купил через интернет магазин себе маршрутный компьютер мультитроникс Х 140. В месте штатной установки его на панель должен был быть разьём для его подключения, что абсалютно облегчает задачу при его установке но разьёма не оказалось. В моей памяти всплывали картинки в которых он настойчиво находился там в разьёме для установки и эта мысль не давала мне покоя. На днях устанавливал колонки на передние двери и всё время искал этот разьём глазами и убеждался, что надо как то лезть под панель, а разбирать всю мне очень не хотелось так как был наслышан о трудоёмкости этого процесса. У меня не работала одна лампа подсветки на датчике авто прбега и в очередной раз просматривая названия роликов на хостинге ютюб в надежде найти ролик с установкой маршрутного компьютера при отсутствии разьёма, а таковых нет я, наткнулся на ролик по замене ламп на панели приборов. Просмотрев его я возрадовался простоте этого процесса и предвкушением всё же убедить себя в полном отсутствии разьёма я закупился пятью лампами на замену (так на всякий случай) и сейчас после работы приступил к раскурочиванию своего авто. И так начнём.Для начала снимаем боковые панели с лева и с права:

Левая панель

Правая панель

Затем откручиваем по самарезу держущих саму переднюю панель:

Снимаем переключатель вентилятора и ползунки регулировки с печки:

Переключатель вентирятора пришлось поддеть отвёрткой, а ползунки снялись легко хотя там есть защёлки возможно потребуется, что то плоское что бы отжать защёлку.

Снимаем заглушку с права на панели в виде не понятного знака. Госамарез самарез крепящий панель:

Откручиваем самарезы сверху приборной панели:

Вот они с верху

Снимаем самарезы снизу панели приборов. У меня они отсутствовали так как там уже кто то лазил. Поэтому я снял пустые отверстия:

Снимаем чехол с рычага переключения передач, ставим любую передачу 2; 4 без разницы:

И тянем панель на себя. Выходит в натяжку но выходит достаточно, что бы добраться до приборной панели.И четь не забыл. О радость то какая я нашёл разьём для подключения маршрутного компьютера:

Счастье то какое!

Приступаем к демантажу панели приборов. Возможно, что у вас она ещё будет крепиться на самарезы вверху у меня крепилась только на два боковых болта:

Откручиваем их и вытаскиваем панель на сколько возможно ещё удерживают ещё два разьёма которые надо снять:

Вот они. Один белый другой красный

Замена Лампочек Приборной Панели Ваз 2110

Замена лампочек на приборной панели ВАЗ 2110 самостоятельно

Установка панели приборов на ВАЗ 2110

Панель приборов ВАЗ 2110 предназначена для отображения информации о текущем состоянии автомобиля. Он сделан из обычных пластиковых свойств.

Наличие большого количества лампочек приводит к тому, что время от времени необходимо создавать их замену. Многие водители хотят заменить стандартную заводскую панель ВАЗ 2110 на более современную.

В статье предлагается, как это сделать. замена Лампочки ВАЗ 2110 на приборной панели и как сделать ее более эстетичной.

Особенности панели приборов ВАЗ 2110

ВАЗ 2110 панель приборов

В состав панели приборов ВАЗ 2110 входят:

1. указывает температуру воды для охлаждения. Если стрелка этого указателя попадает в красноватую область шкалы, это указывает на перегрев двигателя.

Обратите внимание на работу электрического вентилятора и термостата системы охлаждения. Совет: не запускайте двигатель в режиме перегрева

Температура воды выше 110 ° С

Совет: не запускайте двигатель в режиме перегрева. Температура воды выше 110 ° С.

2. тахометр. Показывает приблизительную частоту, с которой коленчатый вал двигателя вращается.

Чтобы получить реальное значение единой скорости, вам нужно умножить стрелку устройства на 100. Направление стрелки в красноватой зоне означает, что двигатель работает на слишком высокой частоте, что опасно для машины, чтобы продолжать движение.

На фото показана установка лампочек на панели:

  • Позиции 1. используются для выделения стрелок и шкал устройства.
  • Позиции 2. самые маленькие по размеру используются в желтых индикаторах и бордовых будильниках. Эти лампочки устанавливаются без резиновых колпачков. Фильтры подходящих цветов уже встроены в аккуратные.
  • Позиция 3. имеет средний размер, который используется для указания низкого уровня бензина, только когда стрелка находится в нуле. Выгорает очень периодически.

Установка лампочек в панель

Весь набор устройств крепится двумя винтами в соответствующем гнезде панели приборов. Его соединения были сделаны путем монтажа печатной платы с фольгированным гетинаксом. Плата отлично прикреплена к задней части корпуса.

Спидометр оснащен 2 счетчиками, показывающими пройденное расстояние: один. последний, второй. «дневной». С помощью соответствующей кнопки показания последней просто сбрасываются.

Совет: показания могут быть сброшены, только когда автомобиль стоит на месте.

Последние модели ВАЗ 2110 поставляются с электрической приборной панелью. Он содержит все компоненты и индикаторы, значки и лампы.

Как заменить подсветку на приборной панели

  • Рулевое колесо опускается.
  • Два верхних винта откручиваются, декоративная пластина вытаскивается.
  • Три винта приборной панели откручиваются.

Управление видео от замена

экран устройства включенВАЗ 2110 -2112 сделай сам. примерзамена .

Замена лампочек на приборной панели ВАЗ 2110 12

Поддержите лайк, оставьте свои комментарии, мы сделаем исключительно контент Patsan. Следующее видео будет о.

Совет: трос спидометра не позволяет аккуратно тянуть его. Чтобы отсоединить его, его сначала выкручивают из коробки, удерживающее кольцо отводят в сторону и вытягивают кусок кабеля, который затем проталкивают в кабину. Часть подгонки натягивается на себя, а трос удобно отсоединяется от спидометра.

  • Кабель остается на месте, аккуратность устраняется, все электрические разъемы отключены.
  • Картридж вращается против часовой стрелки и снимается лампой. Бесполые луковицы.
  • После замены лампочек в приборная доска ВАЗ 2110, сборка узла производится в обратном порядке.

Как заменить подсветку центральной консоли

При использовании автомобиля лампы, расположенные на центральной консоли ВАЗ 2110, могут выйти из строя. В этом случае замена ламп на приборной панели ВАЗ 2110 совсем несложная. Цена низкая.

Для этого вам понадобится:

  • Отрицательный вывод отсоединен от аккумулятора и привода на тросе спидометра.
  • Внешний выключатель света выключен. Для этого удалите элемент с помощью плоской отвертки.

Разъем отсоединяется от выключателя и вдавливается в подложку. инструмент панель.

Один комментарий

Спасибо за информацию! Любой водитель знает, как отследить состояние машины: по показаниям приборов. В тёмное время суток за их видимость отвечает подсветка. Но все электрические устройства имеют ограниченный срок службы, в том числе лампы накаливания. Именно они используются в приборной панели ВАЗ-2114. Замена лампочек в ней — дело несложное, но кропотливое.

Написать ответ Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Решил поменять лампочки в панели приборов по причине того что они стали перегорать, так как к габаритам подключена сигнализация. Решил купить чтобы больше не лазить светодиодные лампочки.

В магазине решил купить обычные белого цвета, были на выбор и красные и зелёные. Так же купил под них цоколя, так как в моей приборке, а она фирмы АП.лампочки припаяны к цоколям. Если менять все лампочки нужно 12 штук, если только на подсветку то 7…я решил не экономить и поменять все.

Разборку начал со снятия боковых панелей. слева 3 самореза

и 5 саморезов справа

Затем откручиваешь крепление лицевой панели к жесткости по саморезу с каждой стороны.

Затем снимаем рукоятки рычагов управления отопителя. поддев отверткой верхние рычаги сверху

Затем снимаем потянув на себя и поддев отверткой рычаг переключателя вентилятора

Затем вытаскиваем пепельницу, чтобы не гремела и высовываем магнитолу, у меня провода оказались длинными, ничего кроме антенны отсоединять не пришлось.

После этого снимаем заглушку в левой верхней части лицевой панели и выкручиваем саморез

И теперь осталось открутить 4 самореза в креплении перед панелью приборов. 2 сверху побольше

и 2 самых маленьких снизу справа и слева от руля

После этого панель откручена полностью, мы её слегка отводим на себя и заводим в правую сторону, освобождая панель приборов.

Дальше откручиваем саму панель приборов. она крепится двумя винтами.

Открутив, мы свободно вытаскиваем панель и можем приступать к замене лампочек. Лучше это делать пассатижами.

красным отмечены лампочки подсветки, а синим лампочки сигналов.

Сборку производить в обратном порядке. При этой работе каких то трудностей не возникло, всё стало на свои места. В итоге получился неплохой результат…Подсветка стала бледно голубой.

Цена вопроса: 600 ₽

Нюансы и тонкости тюнинга своими руками подсветки панели приборов ВАЗ 2110

Причин, по которым владелец может захотеть сменить на своем ВАЗ 2110 подсветку панели приборов, может быть немало. В первую очередь, из желания приблизить «интерьер» своей любимой машины отечественного автопрома к лучшим образцам импортных автомобилей.

Конечно же, не секрет: если даже вначале панель приборов на ВАЗ (хоть старого образца, хоть Евро, хоть Приоры) выглядит, скажем – так себе, то со временем еще и подсветка светит все слабее.

Панель приборов ВАЗ 2110 со светодиодной подсветкой

Поэтому, если ну очень хочется, то совсем не относится к сложным операциям замена подсветки, а возможно — всей приборной панели своими руками. А как это сделать, попробуем подробно объяснить.

Устройство

Вся комбинация приборов на панели крепится двумя болтами, состоит частично — из механических, частично — из электронных компонентов. Электронная составляющая обычной панели – это спидометр и тахометр, но на некоторых машинах из модельного ряда ВАЗ 2110 уже стоит электронная панель.

Также обязательно присутствуют указатели: температуры охлаждающей жидкости, наличия, уровня топлива, а также контрольных лампочек, которых на ВАЗ 2110 установлено 12 штук.

Все соединения приборов хранит в себе печатная электронная плата, которую закрепили сзади на корпусе.

Панель приборов ВАЗ 2110 в разобранном виде

Снятие и разборка

Снятие приборной платы своими руками проводится по такому алгоритму:

  • Первым делом снимаем кожух;
  • Крестовой отверткой откручиваем крепящие болты;
  • Находим, отщелкиваем защелки. Лучше отщелкнуть первыми те, что в нижней части, а затем толкнуть вверх. Так она легко снимется;
  • Прежде, чем совершать тюнинг, нужно снять стрелки. Сначала просто легко потяните за них. Если не поддаются – начинайте проворачивать справа налево, при этом слегка подтягивайте – снимутся обязательно.

Простой и быстрый апгрейд

В принципе, своими руками можно как полностью заменить панель приборов ВАЗ 2110, так и провести тюнинг имеющейся.

Один из довольно популярных вариантов – замена лампочек на светодиоды. Причем в этом нет никакой сложности – нужно вынуть лампочки, а на их место вставить светодиоды.

Однако есть одна небольшая хитрость: они качественно работают только в том случае, если соблюдается полярность! Если при подключении светодиод загорается не сразу, его нужно вынуть, повернуть на 180 градусов, затем снова вставить в гнездо.

Уже такая простая замена повысит яркость приборной доски, однако этого маловато, вряд ли на этом стоит завершать тюнинг своими руками.

Глубокая доработка

Желательно еще добавить подсветки – с помощью светодиодной ленты. Можно взять белую, можно — цветную. Желательно – не слишком режущую глаз – возможно, синюю или зеленую, это уже какой вкус у владельца.

Сегодня наиболее популярен синий свет – он дает хорошую видимость показаний на всех приборах, при этом не мешает водителю хорошо видеть дорогу.

Еще неплохо – сделать так, чтобы стрелки светились другим цветом. Для этого их нужно очистить от старой, красной краски, а затем покрасить белой.

Это может быть нитроэмаль или, что еще проще – белый лак для ногтей. Рядом со стрелкой на приборной шкале необходимо установить цветной светодиод. Стрелка, меняя свое положение, будет окрашиваться по-другому.

Кроме того, при использовании только белого света, поможет цветная накладка. То есть, даже без вмешательства в электрику накладка из цветной пленки изменит внешний вид.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
