Как подключить лампочку через выключатель — схемы

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Но и здесь определяются некоторые более ходовые виды:

  1. Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
  2. Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
  3. Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
  4. Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

  • Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
  • В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:

  • Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
  • Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
  • Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
  • Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Читать также: Внутри чугунной отливки во время литья

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.

Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре

Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

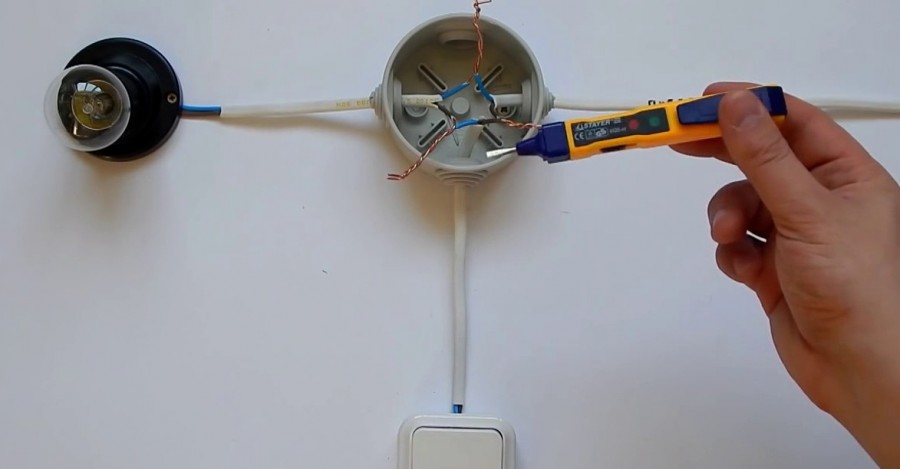

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Как подключить лампочку через выключатель

Для вас пригодилось совершенствовать старенькую электросеть в доме либо квартире, либо проложить проводку в новеньком помещении? Задумайтесь о том, осилите ли вы это, либо же лучше пользоваться услугами компании, которая делает электроработы спб — стремительно, отменно и накрепко.

Если вы приняли решение делать все без помощи других, то учтите непременно все те аспекты, которые есть в этом процессе. Поведаем для вас о том, как можно подключить лампочку через выключатель, и выполнить это неопасно и стремительно.

Меры безопасности при проведении работает

До того как вы приступите к работе, непременно похлопочите об обесточивании питания 220В в той зоне разводки, в какой вы будете создавать установка. Выполнить это просто — подойдите к электрическому щитку и отключите общий или групповой коммутатор.

Похлопочите также о том, дабы предупредить сторонних людей либо домочадцев о том, что проводятся электромонтажные работы. К примеру, напишите плакат с предупреждением и просьбой не включать рычаг.

Перед работой удостоверьтесь в том, что на обнаженных концах проводки и устройств отсутствует напряжение. Для вас пригодится индикаторная отвертка для этого. Не забудьте за ранее проверить ее исправность на рабочей розетке.

До того как прикоснуться к обнаженным проводам, прикоснитесь пальцем правой руки, тыльной стороной ладошки к каждому из них. Принципиально, дабы кожа не имела повреждений и была сухой — она обладает высочайшей сопротивляемостью к электрическому току.

Для выполнения работы для вас пригодится инструмент:

  • отвертки (средняя и узкая шлицевая);
  • кусачки бокорезы;
  • пассатижи;
  • острый нож.

Также для вас может пригодиться изолирующая лента. Идеальнее всего применять ленту ХБ, она не прикипает к контактам, не расплавляется, если пригодится, то ее просто раскрошить пассатижами.

Установка лампочки

Для того дабы удалить изоляцию с проводов, для вас пригодится ножик. Сделайте надрез на проводе, и обнажите внутренние провода. Длина обнаженного провода должна быть таковой, дабы его можно было отменно уложить в распределительной коробке, и оставался припас на будущее подчищение.

Зачистите обнаженные жилы. Потом необходимо скрутить провода. Сложите их буковкой Х, дабы основная точка скрещения оказалась у начала изоляции. После зажмите прочно пальцами концы жил и перекрутите их между собой так, как может быть. Помогите для себя плоскогубцами, закручивайте с помощью их жилы.

Окончив со скруткой нужного количества проводов, нужно их заизолировать. Начинайте наматывать ленту еще с заводской изоляции и заканчивайте наматывать уже на окончаниях обнаженных концов и вроде бы малость захватите воздуха. Пустоту зажмите, загните на скрутку, таким макаром, вы защитите торец. Промотайте еще 2-ой ряд изоленты до заводской изоляции.

Выключатель может быть внешней либо внутренней установки. Для внешних подходят крепления на всякую поверхность, для вас не пригодятся дополнительные изолирующие подставки. Внутренний выключатель скрывается в стеновом гнезде. Оно оборудовано подрозетником — особым стаканчиком.

Верно присоединенный выключатель — это когда нажатие кнопки ввысь включает освещение в помещении, вниз — выключает.

Выключатели имеют много разновидностей. Они могут быть:

  • сенсорными, без рычагов, активируется средством прикосновения пальцев;
  • одинарный перекрестный — меняя положение кнопки изменяется и прямое подключение на перекрестное;
  • проходной одинарный — имеет одну кнопку;
  • выключатель с регулятором — имеет две и поболее кнопок, можно отключать и включать лампы по отдельности;
  • диммер — не только лишь включает свет, но регулирует его яркость;
  • трехклавишный, двухклавишный и одноклавишный выключатели.

Современный выключатель, снаряженный датчиком движения, реагирует на приближение человека — сам врубается и выключается.

Схема подключения простейшего светильника

На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх – на светильник, слева и справа – магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

  1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
  2. Разобрать выключатель и освободить подходящую к нему проводку.
  3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
  4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
  5. Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
  6. Закрыть крышку распределительного модуля, включить рубильник.
  7. Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

  1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
  2. Установить розетку и подключенными к ней двумя жилами.
  3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
  4. К входному контакту (фаза) подключить один провод розетки.
  5. Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
  6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
  7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
  8. Включается рубильник и проверяется исправность работы схемы.

Подключение проходного выключателя

Проходной выключатель используется в тех случаях, когда необходимо управлять одним источником света из нескольких мест, например, в длинном коридоре. Это удобное решение позволяет включать или выключать свет с разных концов помещения.

  • Отключите электроэнергию в рабочей зоне, чтобы обеспечить безопасность.
  • Определите и подготовьте провода, удалив изоляцию на нужной длине.
  • Подключите фазный провод к одному из входных контактов проходного выключателя.
  • Подключите провод от второго выключателя к другому входному контакту проходного выключателя.
  • Подключите провода от выключателей к источнику света.
  • Проверьте все соединения на надежность, при необходимости изолируйте их.
  • Установите выключатель в монтажную коробку и закрепите его винтами или другими крепежными элементами.
  • Включите электроэнергию и проверьте работу проходного выключателя с разных точек.

Подключение проходного выключателя является прямолинейным процессом, но требует точности и внимания к деталям. При соблюдении всех правил и рекомендаций это даст вам возможность легко управлять освещением в разных частях помещения. Если у вас возникнут сложности или сомнения, всегда можно обратиться к квалифицированному электрику для профессиональной помощи.

Разновидности выключателей освещения

Классифицировать бытовые коммутационные приборы можно по разным признакам. В первую очередь их делят по назначению. Оно определяется видом контактных групп, их количеством. Самые распространенные аппараты – ключевые. Они имеют контактную группу на замыкание-размыкание электрической цепи. По количеству контактных групп подобные приборы делятся на:

  • одноклавишные – с одной контактной группой;
  • двухклавишные – с двумя независимыми группами;
  • трехклавишные – с тремя.

Обозначение выключателей на схемах и чертежах.

Также существуют проходные и перекрестные приборы для создания схем управления светом из нескольких точек.

Схемы контактов различных бытовых приборов.

По способу воздействия их можно разделить:

  • клавишные;
  • кнопочные – с кнопкой без фиксации для управления светом через импульсные реле;
  • поворотные — для включения освещения управляющий орган надо повернуть;
  • сенсорные, управляемые дистанционно и т.д. – для создания систем типа «Умный дом».

По типу установки включатели делят на:

  • внешние – применяются при открытой или скрытой проводке;
  • встраиваемые – используются при скрытой проводке.

По степени защиты выключатели делятся на аппараты внутренней установки и наружной установки (IP не менее 44)

Также при выборе надо обратить внимание на номинальный ток – он должен с запасом перекрывать ток предполагаемой нагрузки

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 – это приходящий провод от щитка, а провод №2 – это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение “L” означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения “1” и “2” означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб. Рядом болтается оголенный провод. Электрик: – Неее пооонняял… Хватает рукой провод, дергается от удара током: – Все! Понял! Понял!

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке

Спасибо за внимание!

Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.

На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Установка выключателя

Накладной клавишный выключатель Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.

Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.

Выключатели электроприборов с подсветкой

В выключателях на переносках и удлинителях, тепло обогревателях и других электроприборах часто устанавливают выключатели с подсветкой. В них обычно вмонтирована неоновая лампочка с резисторами. Пришлось однажды ремонтировать удлинитель типа Пилот, в котором выпала и треснула клавиша управления выключателем.

Когда разобрал выключатель, то не обнаружил токоограничивающего резистора, чем был очень удивлен. Неоновые лампочки недопустимо подключать в электрическую сеть 220 В без ограничения тока. Сразу же выйдет из строя. На левой фотографии вид клавиши со стороны установки неоновой лампочки, а справа, обратная сторона этой же клавиши выключателя.

Измерял сопротивление между пружиной и выводом неоновой лампочки, оно составило 150 кОм. В этом выключателе применили интересное конструктивное решение, два резистора номиналом по 150 кОм установили в отверстия клавиш и пружиной прижали их к выводам неоновой лампочки, обеспечив надежный контакт. Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
