Переделка блока питания своими руками
Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.
Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.
Один из вариантов самостоятельного изготовления импульсного блока питания

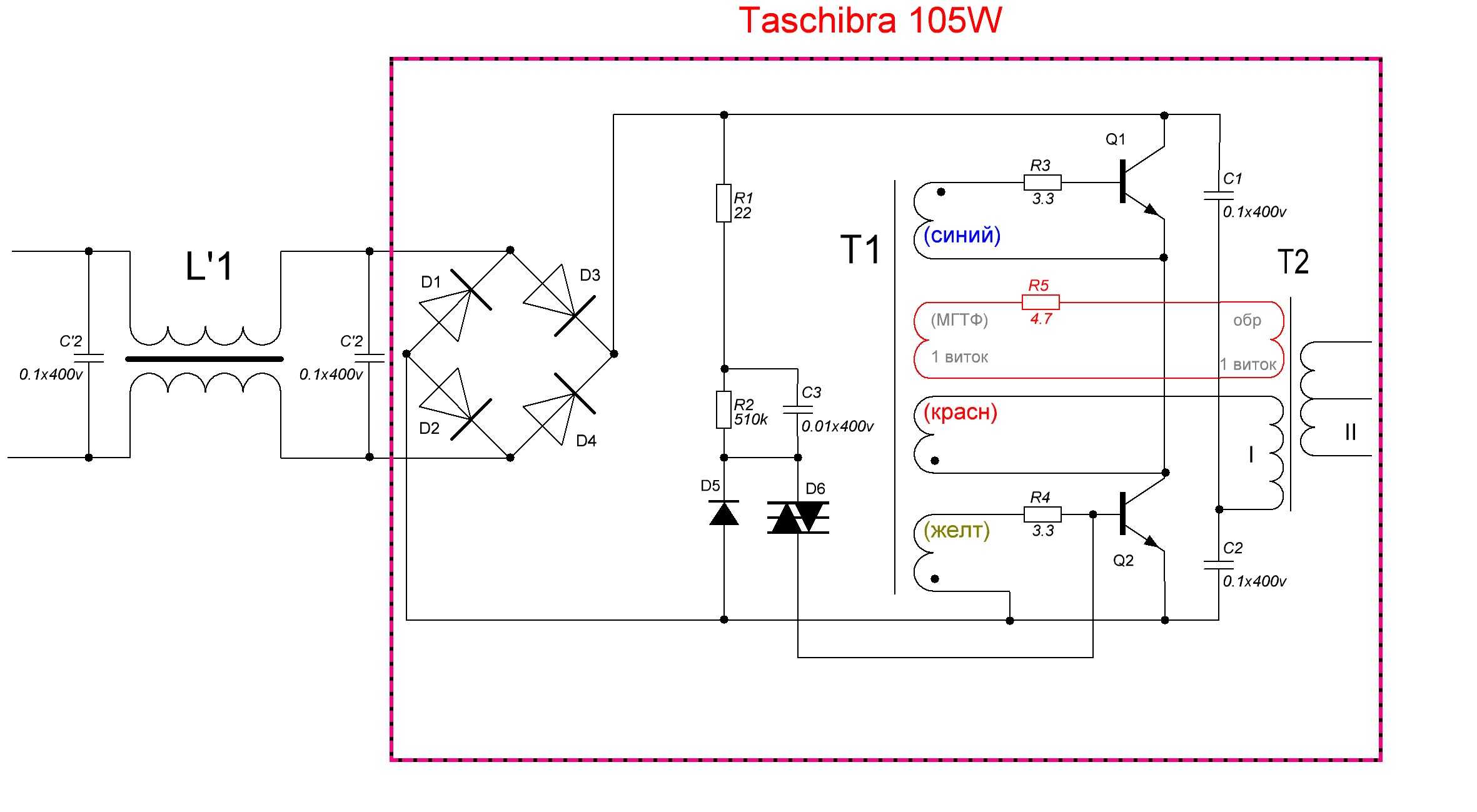

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.
Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.
Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.
Самостоятельная сборка
Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.
Выпрямительные диоды располагаются на радиаторе площадью не менее 50 кв.см
Обратите внимание, что диоды, у которых аноды соединены с минусовым выходом, изолируются от теплоотвода слюдяными прокладками
Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.
На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.
Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.
Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.
Виды и характеристики трансформаторов для галогенных ламп
Галогеновые лампы с каждым днем все активнее применяются в украшении различных торговых комплексов и витрин. Яркая цветовая гамма, насыщенность в передаче изображения придают им все большую популярность. Срок их службы намного больше, чем у обычных ламп. При этом они могут длительно работать без выключения. В галогенках используются нити накала, но процесс свечения, в сравнении с лампами накаливания, у них отличается благодаря наполнению баллона особым составом. Такие лампочки используются в различных светильниках, люстрах, кухонной мебели и бывают 220 и 12 вольтовые. Блок питания для галогенок напряжением 12 вольт необходим, потому что при прямом их включении в электрическую сеть произойдет короткое замыкание.
Галогенные лампы. Схема подключения галогенных ламп
Используя галогенные лампы можно создавать множество вариантов дизайнерского освещения многоуровневых потолков. Чтобы увеличить электробезопасность и для экономии электроэнергии используют лампы не на 220 В, а на пониженное напряжение 6 — 24 В. Однако низковольтные галогенки имеют недостаток в сильном нагреве.
С понижением напряжения увеличивается ток потребления этих ламп, что приводит их к сильному нагреванию. В целях пожарной безопасности галогеновые лампы снабжены специальной пожаробезопасной арматурой. Еще один недостаток заключается в использовании трансформаторов для питания низковольтных ламп.
Но хорошие технические характеристики (экономичность, яркость свечения светового потока) имеют большее значение чем перечисленные недостатки. Такую схему подключения точечных светильников можно устанавливать в сыром ванном помещении. Существуют несколько типов галогенных ламп, в зависимости от их профессионального или бытового назначения, это;
— линейный тип галогенок;
— лампы консульной конструкции;
— лампы с отражателем;
— лампы для бытового пользования.
Галогенные лампы могут быть предназначены для напряжения 220 В или быть рассчитаны на низковольтное напряжение. Для низковольтных ламп требуется установка трансформаторов пониженного напряжения. Схема подключения галогенных ламп очень проста. Подключение через трансформатор проводится со стороны 220 В и со стороны низкого напряжения.
Схема подключения каждой галогенной лампы через свой трансформатор
Все подключения делаются в распределительной коробке, чтобы была возможность быстро устранить неисправность. Как обычно при подключении выключателей, с распределительной коробки к выключателю подводится фаза. Фазовый проводник от выключателя соединяется с проводником идущим на клемму фазы L трансформатора.
Также нулевой провод клеммы N трансформатора соединяется с нулем в распределительном коробе. Соединение проводов в распределительном коробе может быть сделано клеммниками Wago, пайкой или опрессовкой — удобным для вас способом, но с соблюдением требований к соединению проводов. От трансформатора галогенные лампы подсоединяются через клеммники. Длина проводника к одной лампе не должна быть свыше 2 метров.
Схема подключения паралельно трех галогенных ламп через трансформатор
Это необходимо, чтобы не ограничивать ток ламп сопротивлением провода, и не допустить снижение яркости галогеновой лампы. Если необходимо установить светильник на большую длину, нужно соответственно увеличивать сечение жил проводов. Для удобного доступа при устранении неисправностей, на потолках устанавливают люки рядом с трансформатором. Трансформатор также не рекомендуется располагать вблизи отопительных систем.
При выборе мощности трансформатора суммируются все мощности ламп, затем определяют максимальную мощность трансформатора с запасом 15%. Если мощность трансформатора превышает 200 Вт, тогда необходимо приобретать два трансформатора с более низкой мощностью.
Схема подключения точечных галогенных ламп через двухклавишный выключатель и трансформатор
Разбивка освещения на несколько групп с пониженной мощностью трансформаторов позволяет уменьшить токовую нагрузку на проводники и снизить температуру трансформатора, что увеличивает его срок службы. В этом случае при отказе одного трансформатора остальные будут нормально функционировать. Для контроля за перегрузкой, в схему подключения галогенных ламп устанавливают автоматический выключатель.
Помогла вам статья?
ДаНет
Правила выбора понижающего оборудования
Подбирая трансформатор для источников света галогенного типа, нужно учесть множество факторов. Начать стоит с двух важнейших характеристик: выходного напряжения прибора и его номинальной мощности.
Первая должна строго соответствовать величине рабочего напряжения подключенных к устройству ламп. Вторая же определяет суммарную мощность источников света, с которыми будет работать трансформатор.
На корпусе трансформатора всегда присутствует маркировка, изучив которую можно получить полную информацию об устройстве
Для точного определения нужной номинальной мощности желательно произвести несложный расчет. Для этого нужно сложить мощности всех источников света, которые будут подключены к понижающему устройству. К полученной величине следует прибавить 20% «запаса», необходимого для корректной работы прибора.
Проиллюстрируем конкретным примером. Для освещения гостиной планируется установить три группы галогенных ламп: по семь штук в каждой. Это точечные приборы напряжением 12 В и мощностью в 30 Вт. Потребуется три трансформатора для каждой группы. Подберем подходящий. Начнем с расчета номинальной мощности.
Подсчитаем и получим, что общая мощность группы – 210 Вт. С учетом требуемого запаса получаем 241 Вт. Таким образом, для каждой группы потребуется трансформатор, выходное напряжение которого 12 В, номинальная мощность прибора 240 Вт.
Под эти характеристики подходят как электромагнитные, так и импульсные устройства
Останавливая свой выбор на последнем, нужно обратить особое внимание на номинальную мощность. Она должна быть представлена в виде двух цифр
Первая обозначает минимальную рабочую мощность
Первая обозначает минимальную рабочую мощность.
Нужно знать, что общая мощность ламп должна быть больше этой величины, иначе прибор не будет работать. И небольшое замечание от специалистов, касающееся выбора мощности. Они предупреждают, что мощность трансформатора, которая указывается в технической документации, является максимальной.
То есть, в нормальном состоянии он будет выдавать где-то на 25-30% меньше. Поэтому так называемый «запас» мощности необходим. Потому что если заставить устройство работать на пределе возможностей, долго оно не прослужит.
Для продолжительной эксплуатации галогенных светильников очень важно грамотно выбрать мощность понижающего трансформатора. При этом она должна иметь некоторый “запас”, чтобы устройство не работало на пределе своих возможностей. Еще один важный нюанс касается размеров выбранного трансформатора и места его размещения
Еще один важный нюанс касается размеров выбранного трансформатора и места его размещения
Чем мощнее прибор, тем он массивнее. Особенно это актуально для электромагнитных агрегатов. Желательно сразу найти подходящее место его установки
Еще один важный нюанс касается размеров выбранного трансформатора и места его размещения. Чем мощнее прибор, тем он массивнее. Особенно это актуально для электромагнитных агрегатов. Желательно сразу найти подходящее место его установки.
Если светильников несколько пользователи чаще предпочитают разделить их на группы и установить для каждой отдельный трансформатор. Объясняется это очень просто.
Во-первых, при выходе из строя понижающего устройства остальные осветительные группы будут нормально работать. Во-вторых, каждый из установленных в таких группах трансформатор будет иметь меньшую мощность, чем общий, который нужно было бы поставить для всех ламп. Следовательно, его стоимость будет заметно ниже.
Переделка блока питания своими руками
Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.
Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.
Один из вариантов самостоятельного изготовления импульсного блока питания
Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.
Схема двухполярного блока питания
Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.
Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.
Самостоятельная сборка
Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.
Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.
На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.
Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.
Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.
Понижающие трансформаторы для галогенных ламп во время работы выделяют очень большое количество тепла. Поэтому необходимо соблюдать несколько требований:
- Запрещается подключение блока питания без нагрузки.
- Размещайте блок на негорючей поверхности.
- Расстояние от блока до лампочки не менее 20 сантиметров.
- Для лучшей вентиляции установите трансформатор в нише объемом не менее 15 литров.
Блок питания необходим для галогеновых ламп, работающих от напряжения 12 вольт. Он является своеобразным трансформатором, понижающим входные 220 В до нужных значений.
Что такое трансформатор для ламп
Для контроля работы галогенных ламп необходимо использовать понижающий трансформатор на 12 вольт, им обеспечивается защита источников света от перенапряжений и скачков энергии. Это устройство нормализует входящий электрический ток, в основном используется для небольших лампочек, 6, 12 и 24 В. Самые популярные марки: 55-TASCHIBRA, Comtech, Italmac, Relco, SET-110 LV для ламп Krypton 2 Year E60.
Фото — Cхема трансформатора для галогеновых ламп
Есть два вида трансформаторов понижающего типа:
- Тороидальный обмоточный;
- Электронный или импульсный.
Принципиальный обмоточный трансформатор
наиболее доступен и прост в работе, у него легкое подключение и хорошие показатели мощности. Его принцип работы лежит в связи между катушками прибора. Но у них есть достаточно серьезные недостатки, это значительная масса, вес может достигать нескольких килограмм и обширные габариты. Из-за этого, их область использования очень узкая, чаще всего это либо нежилые помещения, либо здания на производстве (склады, ангары, базы и т.д.). Помимо этого, электромагнитный трансформатор сильно греется во включенном состоянии, что плохо сказывается на галогенных лампочках, и способствует появлению скачков напряжения в квартире, что может повредить прочие электро устройства, в том числе светильники накаливания, оргтехнику и т.д.
Фото — Тороидальный трансформатор
Низковольтный импульсный трансформатор
еще называют электронным. Он имеет область применения немного шире за счет своих небольших габаритов и низкого веса. Также он хорошо трансформирует электричество, не нагревается при работе. Его недостатком можно считать высокую стоимость (цена варьируется от 500 до нескольких тысяч рублей). Есть модели таких трансформаторов, которые сразу продаются с защитой встроенного типа от перенапряжений и коротких замыканий, это помогает продлить работоспособность устройств. Их достаточно часто используют, если нужно расположить галогенные светильники в мебели или стенах. Принцип работы этих моделей отличается от тороидальных приборов, они трансформируют энергию за счет специальных устройств полупроводникового типа и универсальных электронных деталей.

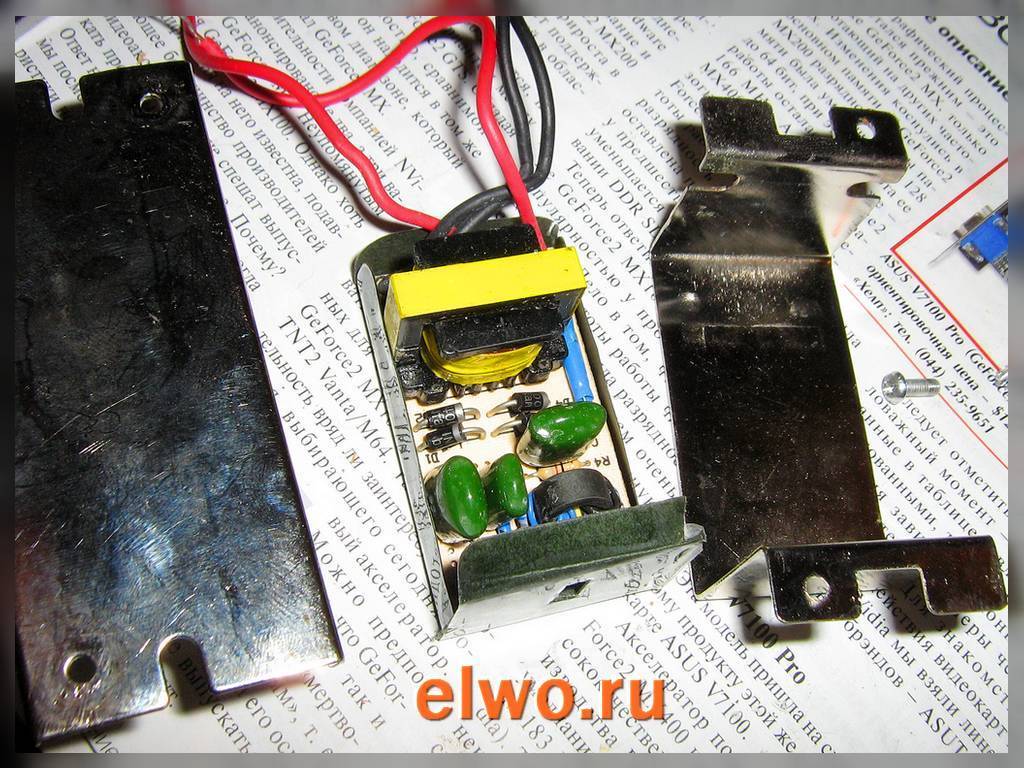

Фото — Электронный трансформатор в разборе
Подключение галогенных ламп через трансформатор – это не обязательная мера, но очень желательная, которая способствует экономии семейного бюджета, продлении долговечности лампочек и контролю их работы.
Видео: трансформаторы для галогенных ламп Osram
Электронный трансформатор для галогенных ламп 12в схема, get 0902

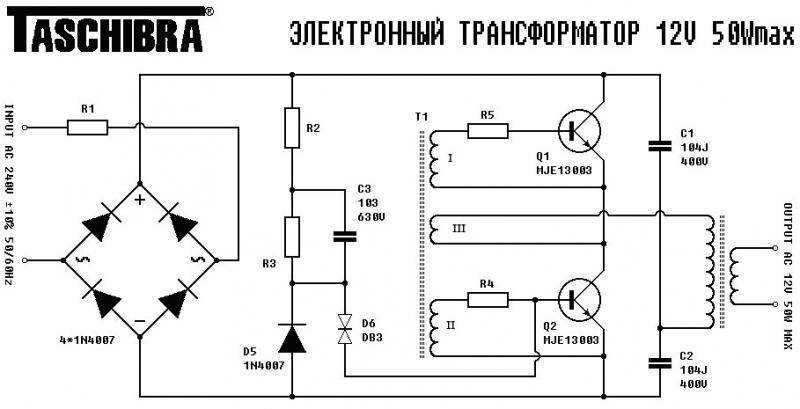

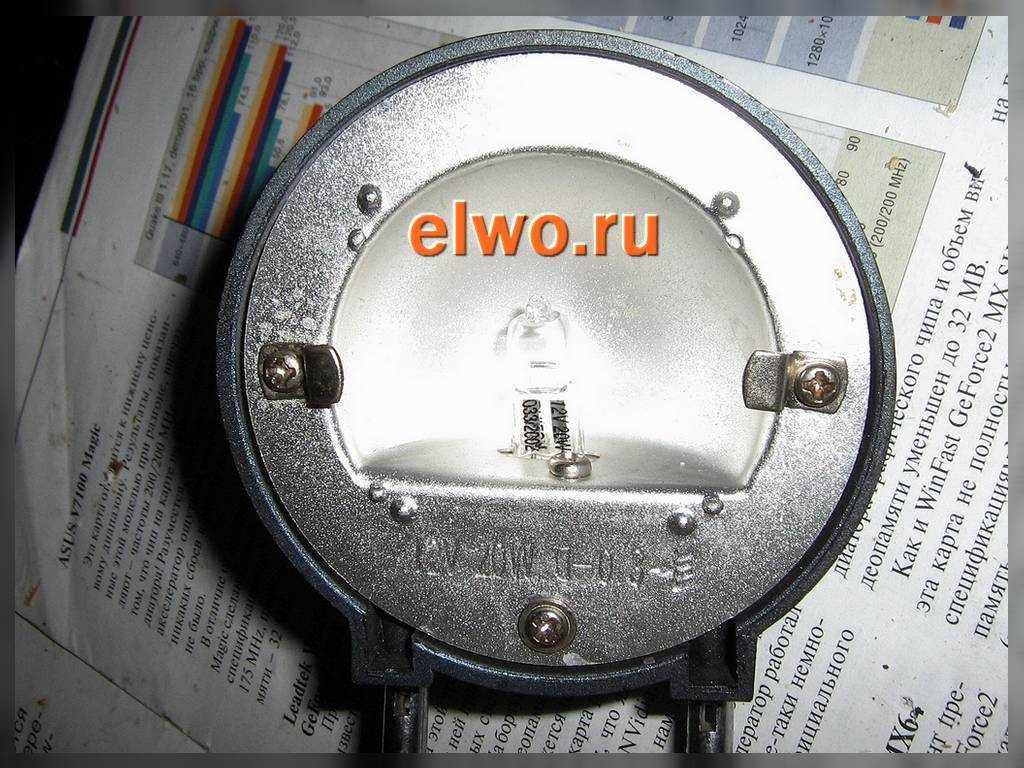

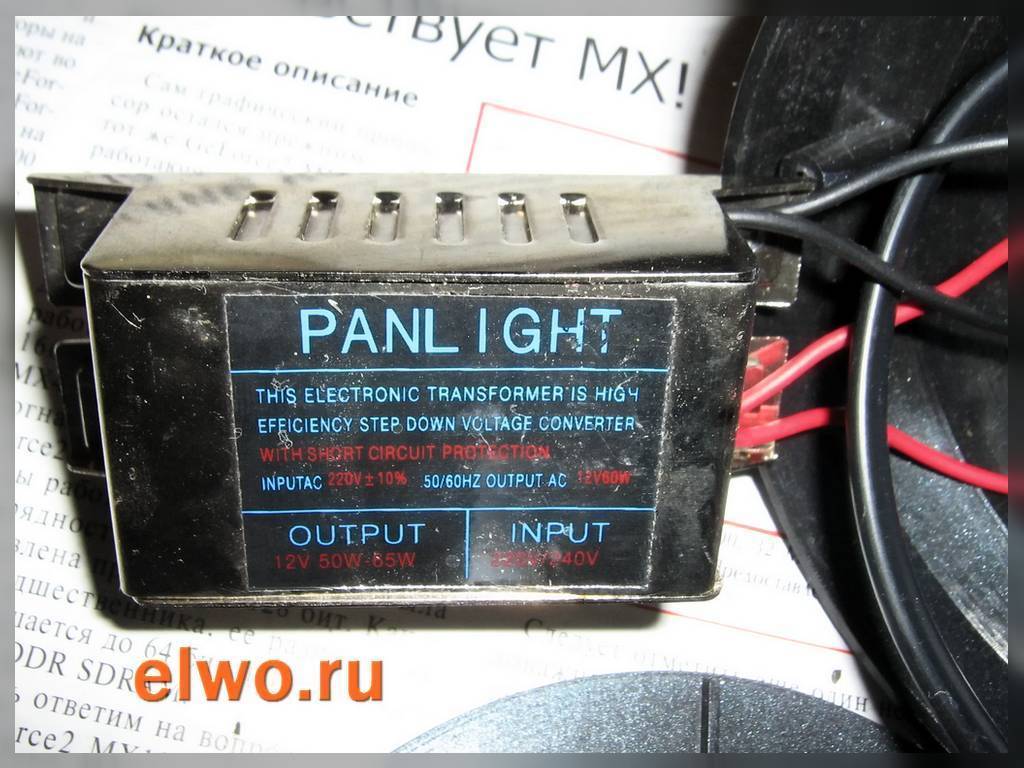

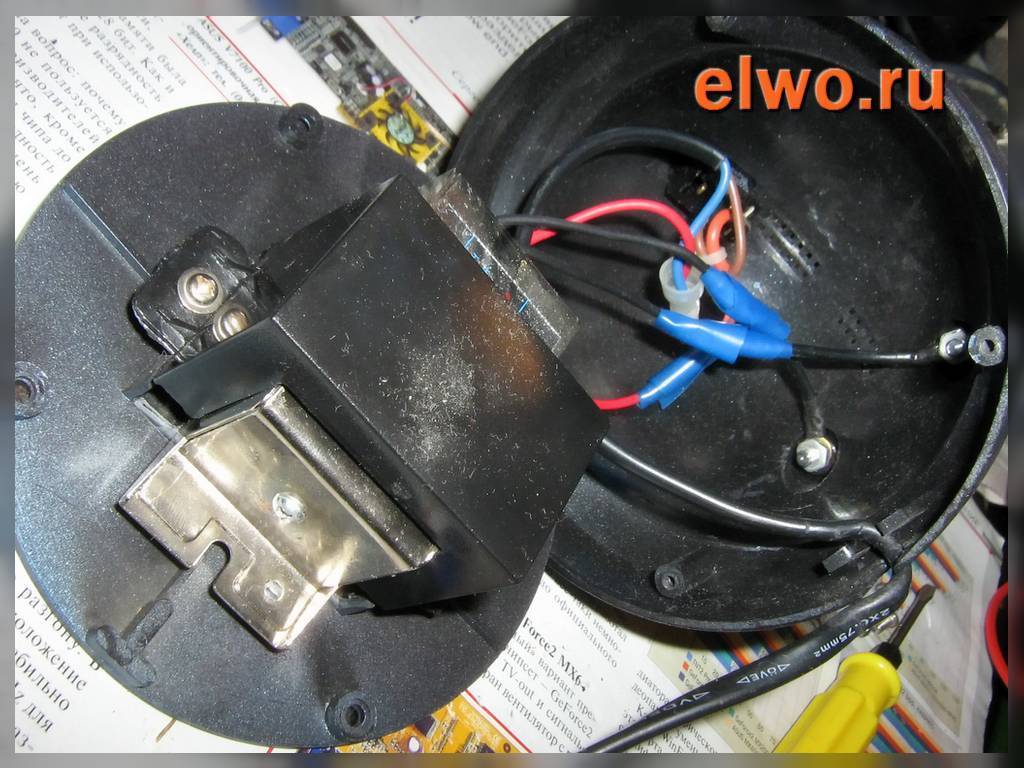

Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника. Принципиальная схема будет такая:

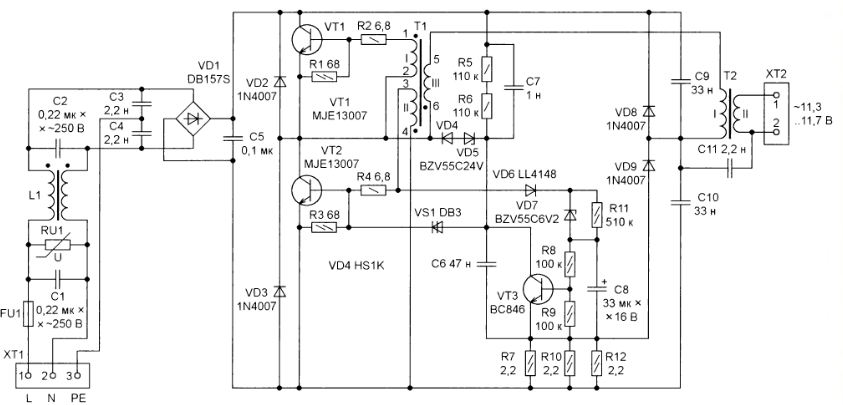

Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.
В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками. Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.
Особенности электронного трансформатора на IR2161:Интеллектуальный драйвер полумоста; Защита от короткого замыкания нагрузки с автоматическим перезапуском ;Защита от токовой перегрузки с автоматическим перезапуском ;Качание рабочей частоты для снижения электромагнитных помех ;Микромощный запуск 150 мкА;Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам ;Компенсация сдвига выходного напряжения увеличивает долговечность ламп;Мягкий запуск, исключающий токовые перегрузки ламп.

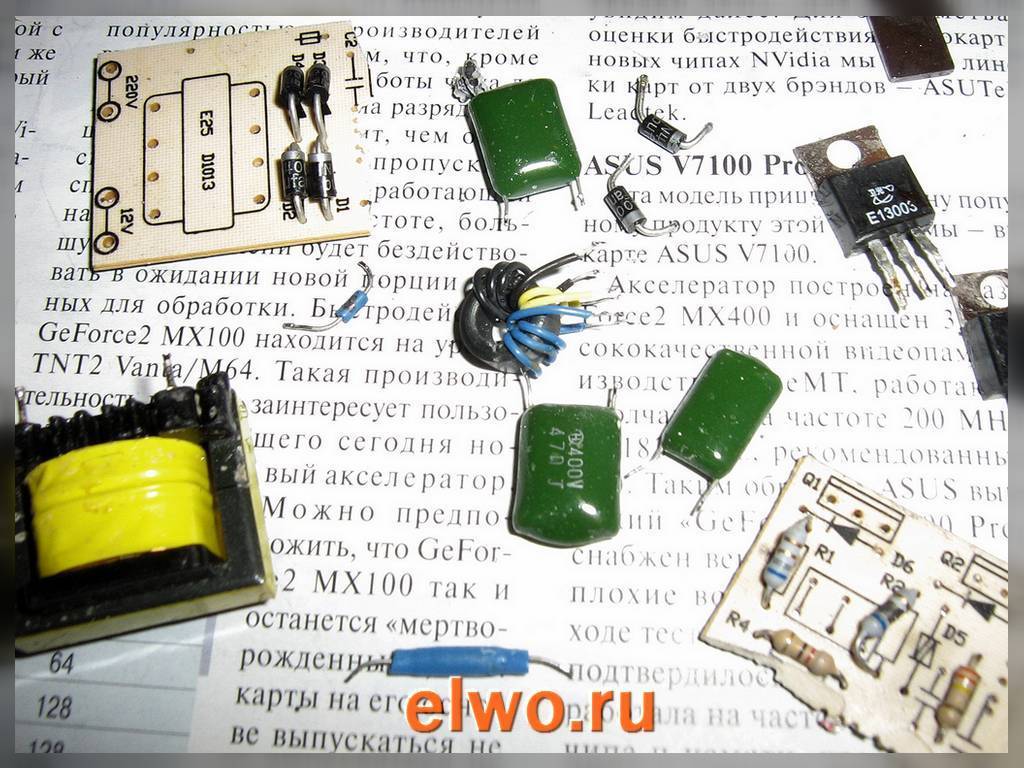

Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.
Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.
Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ. При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.
Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.
