Как устроен безлопастной вентилятор: устройство и принцип работы прибора

Шаг 1. Инструменты и материалы

Инструменты и материалы, нужные для этого проекта, весьма просто собрать и они все на фото выше. Основное для этого проекта — это набор труб из ПВХ поперечником 6,5 и 3,5 дюйма, пластмассовый контейнер либо чаша и лист из стекловолокна шириной 3 мм.

Нет необходимости в 3D-принтере, как это употребляется в большинстве проектов самодельных вентиляторов. Наиболее того, мы употребляли торцовочную пилу, чтоб создать огромную часть надрезов, так как она сделала работу наиболее четкой и легкой, когда ту же работу можно выполнить при помощи ручной пилы и некого терпения, но тогда будут необходимы дорогие инструменты, чтоб создать осторожный безлопастный вентилятор.

Принцип действия центробежного вентилятора

Внутри пылесоса наблюдаем картину:

  • Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
  • Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.

Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.

В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.

Шаг 8. Светодиодная лента

Чтобы сделать дизайн более привлекательным и элегантным добавляем светодиодную ленту 12 В на внутренней стороне воздуховыпускного отверстия в конце, где лист стекловолокна будет приклеен к внутренней втулке выхода воздуха. Световая полоса обрезается до необходимой длины. Лента имеет липкую сторону и крепится при удалении защитного покрытия с задней стороны ленты, а затем прилипает к корпусу из ПВХ.

Когда включается вентилятор, светодиодная лента освещает заднюю часть воздуховыпускного отверстия и, таким образом, производит очень крутой визуальный эффект, распространяя синий свет.

Как возможно сделать перемещение воздуха без лопастей

Как работает безлопастной вентилятор? Какие сложные технологии используются во время перегонки воздушных масс?

Именно такой принцип действия заложен в работе безлопастного устройства, способного за короткий срок охладить большую площадь помещения. Этот прибор состоит из:

  • круглой или овальной рамки с небольшим отверстием для втягивания воздуха;
  • основания, на котором прочно зафиксирована рамка (основание может дополнительно оснащаться рамой для крепления к горизонтальным поверхностям);
  • мини-турбины, закрепленной внутри рамки;
  • небольшого моторчика, расположенного у основания прибора.

Вентилятор без лопастей работает так:

  1. При включении мотора приводится в действие турбина, установленная внутри рамки.
  2. При вращении мини-турбины происходит втягивание воздуха через специальное отверстие на рамке.
  3. Воздушная среда под воздействием турбулентности получает ускорение и выбрасывается через выходную рамочную щель.
  4. Выброшенный поток создает вакуум внутри рамки, куда снова устремляется воздух для заполнения пустот.

Энергия при работе прибора в основном нужна при раскручивании турбины, остальные физические процессы почти не требуют энергетических затрат. Это способствует тому, что безлопастной мини-вентилятор можно подключать даже к маломощным источникам питания, например, автомобильному прикуривателю.

Обзор моделей на рынке

Приведем в качестве примера несколько моделей устройств, доступных на российском рынке.

Bladeless Fan, маленький недорогой настольный вентилятор безлопастного типа. Произведен в Китае. Стоимость порядка $40-$50. Минимум функций, небольшая мощность (12 Вт) позволяют получить воздушный поток, вполне приемлемый для настольных устройств.

Относительно недорогой китаец Bladeeless Fan

Еще один бюджетный вариант с минимальным функциональным набором — Fan Leader, если верить поставщикам, польского производства. Также в настольном исполнении, в том же ценовом диапазоне, но несколько большей мощности – 35 Вт. Характерная особенность – рабочая зона выполнена в форме овала. Заметим, такая форма встречается у многих моделей, например, Орион OR-DSO2.

Fan Leader

Ну и для сравнения рассмотрим оригинальную конструкцию — модель Dayson Hot + Cool. Данный прибор выпускается в напольном исполнении. Он обладает функцией нагрева воздуха. Мощность турбины – 40 Вт, в режиме обогревателя – 2 кВт. Имеется пульт дистанционного управления, информационное табло, указывающее выбранный режим и заданную температуру. За все это удовольствие потребуется заплатить около 500 – 540 долларов.

Прекрасный образец оригинальной продукции Dayson Hot + Cool

Заканчивая тему обзора, приведем сравнительную таблицу модельного ряда Dynson и китайского аналога Unico ION.

НаименованиеDyson AM-01Dyson AM-02Dyson AM-03Dyson AM-04Unico ION
Ориентировочная Стоимость, $26031034034550
Функциональностьохлаждениеохлаждениеохлаждениеохлаждение/нагревохлаждение
Скорость воздушного потока (max), л/с450600700130450
исполнениенастольноеНапольноеНапольноеНапольноеНастольное
Ручная регулировка угла наклона++++
Ручная установка высоты+
Автоматические повороты на 90°+++++
Плавная регулировка скорости потока+++++
Уровень шума (max), дБ64,563,065,064,060,0
Потребляемая мощность (max), Вт406565200035
Габариты упаковки, мм547х356х1521007х190х1101480х450х280579х200х153580х330х180
Вес (брутто), кг1,803,354,302,472,50

AEG T-VL 5537

Отзыв

Используем вентилятор с июля прошлого года. Нареканий к работе нет, удобный пульт, низкий уровень шума, дизайн позволяет вписаться в любой интерьер.

Плюсы

  • Не занимает много места
  • Стильный и красивый
  • Хороший обдув
  • Удобное управление с пульта ДУ
  • Качественная сборка
  • Малошумность
  • радиальный
  • мощность 40 Вт
  • возможность поворота корпуса
  • программирование времени работы
  • управление с пульта

Загадочный «умножитель воздуха»

Вентилятор без лопастей стал смелым шагом в эволюционном пути климат-контролирующих бытовых приборов. Честь изобретения принадлежит англичанину Джеймсу Дайсону, инженеру и промышленнику, автору огромного количества нестандартных находок в решении повседневных бытовых проблем.

Наблюдая, как порыв воздуха из щели осушителя для рук захватывает близлежащие слои воздуха и вовлекает их в свой поток, он увлекся идеей создания безлопастного вентилятора. Был пройден долгий путь исследований и разработок, интеллектуальных и финансовых затрат, прежде чем прибор появился на прилавках и заворожил всех своей загадочностью.

Сейчас ассортимент прилавков магазинов бытовой техники представляет целую ассортиментную цепочку безлопастных вентиляторов. Они различаются мощностью, предназначением, дизайном, существуют модели на любой вкус и кошелек. Приборы фирмы Dyson стоят до 25 000 рублей, экономаналоги других фирм – до 2 500 рублей. Существуют настольные и напольные конструкции, модели с диффузором в виде простого кольца, в форме сердца, яблока, ромба, в виде контуров забавных детских игрушек. Модели снабжены пультом дистанционного управления.

Устройство прибора

Самым простым устройством для принудительной циркуляции воздуха в помещении является вентилятор – крыльчатка с лопастями, насаженная на вал двигателя без редуктора. У всех вентиляторов с открытыми лопастями есть очень неприятный «побочный эффект» – шум, возникающий за счет резкого изменения скорости и направления движения воздушного потока на лопастях. На низких оборотах звук напоминает гул низко летящего самолета, на высоких – свист.

Известный английский ученый Джеймс Дайсон долгое время работал над созданием устройства для конвекции воздуха в помещении, которое работает без шума и сквозняков. Он опробовал идею Николы Тесла по ускорению воздушного потока при помощи высокочастотного электрического поля высокого напряжения. Вскоре ученый отказался от этой идеи – высокое напряжение требовало хорошей изоляции и создавало ядовитые окислы азота и металлов за счет тлеющего разряда между электродами.

Вторая идея, которую опробовал Дайсон, была его собственной. Он хотел создать вентилятор без главного недостатка – повышенного шума при работе, возникающего от резкого изменения скорости и направления потока воздуха. Корпус вентилятора, напоминающий в профиле крыло самолета, ученый сделал в форме кольца со щелевидной прорезью для выхода воздуха по окружности. Высокооборотная воздушная турбина без лопастей, по конструкции напоминающая водяную мельницу, расположена внизу корпуса. Она засасывает воздух через щели и подает его на вторую турбину высокого давления, расположенную вверху около кольца. Сжатый воздух с большой скоростью выходит через узкую прорезь в пластиковом кольце.

Падение давления при выходе воздуха через щель, напоминающую в профиле крыло самолета, закручивает спиралью окружающий воздух. Мощная воздушная спираль, похожая на большой бублик, движется вперед вдоль оси кольца, интенсивно увлекая за собой окружающий воздух по закону Бернулли и создавая вокруг себя зону турбулентности.

Конструкция турбины безлопастного вентилятора защищена патентом
, поэтому описать в деталях устройство главного узла безлопастного вентилятора, не представляется возможным. По информации из открытых источников известно, что турбина вентилятора использует технологию Air Multiplier. По данным независимой экспертизы тип безлопастного вентилятора является одним из самых тихих и экономичных. Он сертифицирован ISO.

Разновидности вентилятора

Вентилятор без лопастей обеспечивает сплошной поток воздуха. Для создания комфортной атмосферы он оснащен регулятором, которым можно контролировать и изменять напор движущейся воздушной массы. Наряду с эффективностью работы, прибор имеет стильный дизайн и впишется в любой интерьер помещения. В зависимости от зоны применения, можно выбрать один из следующих вариантов устройства.

  1. Настольный прибор является самым распространенным, он не занимает много места и способен украсить интерьер уникальной конструкцией. Высота таких моделей варьируется в пределах 50-55см, а диаметр кольца не более 30 см. Прибор обеспечит необходимый климат в одной комнате или небольшом офисном кабинете.
  2. Напольный безлопастной вентилятор способен заменить маломощный кондиционер, только не требует сложного процесса установки. Его можно поставить в любом удобном месте. Приборы могут быть разной мощности и программируются на скорость обдува и вращения. Рамка может быть в виде кольца или овала.
  3. Мини вентиляторы без лопасти могут легко транспортироваться и подходят для использования в машине вместо кондиционера.

Делаем безлопастной вентилятор из картона

Как сделать безлопастной вентилятор своими руками

Детали для мощного красивого вентилятора без лопастей вырезают на 3D принтере. Дорогостоящая техника имеется не у каждого любителя самоделок. Дополнительно нужно уметь проектировать и рисовать детали в компьютерной программе для печати принтером.

Собирать бесшумный вентилятор без лопастей будем из картона и компьютерного кулера. Дополнительно понадобится клей «Секунда», выключатель, адаптер питания. Из инструментов нужны ножницы и канцелярский нож.

Приступаем к сборке безлопастного вентилятора:

  1. Для стенок базы из картона вырежьте 4 одинаковых квадрата. Размер сторон возьмите в соответствие габаритам кулера.

  1. На одной стороне каждого квадрата нарисуйте полукруги. Фрагменты по разметке вырежете, когда будут готовы заготовки цилиндров обдувающей части корпуса. В двух квадратных деталях прорежьте маленькие отверстия под крепление выключателя и переходника сетевого адаптера.

  1. На листах картона начертите циркулем 2 круга диаметром 15 см. Из заготовок нужно вырезать 2 кольца. Внутри первого элемента нарисуйте меньший круг диаметром 11 см. Внутри второй заготовки нарисуйте круг 12 см. По разметке вырежьте кольца.

  1. Чтобы кольца прилегали к торцам базы корпуса, на внешней боковой части сделайте прямой срез. Размерами срезанная часть должна соответствовать ширине стороны квадрата.

  1. Подготовьте 3 полосы из картона размерами: 12х74, 12х82, 15х86 см.

  1. На квадратных заготовках с одной стороны по разметке вырежьте полукруги. Оставленные выступы исполнят роль ножек.

  1. Для сборки базы приклейте квадратные фрагменты к боковой стороне кулера. Убедитесь, что вентилятор дует вверх, а не в сторону ножек корпуса.

  1. От кулера провода последовательно подключите к выключателю и разъему питания адаптера. Проверьте работу электрической схемы.

  1. Для сборки обдувателя возьмите кольцо с внутренним диаметром 11 см и полосу 12х74 см. Склейте цилиндр лицевой части вентилятора. Полосу приклеивайте по торцу внутренней кромки кольца. Аналогичную деталь сделайте для тыльной части вентилятора из кольца с внутренним диаметром 12 см и полосы 12х82 см.

  1. Цилиндрическую деталь обдувателя с внутренним диаметром кольца 12 см прямым срезом приклейте к торцу квадрата базы. С противоположной стороны аналогичную работу проделайте со второй заготовкой. Меньший цилиндр войдет внутрь детали большего диаметра. Между стенками останется зазор 1 см.

  1. Чтобы цилиндрические детали не разъезжались, торцы колец соедините перегородками прочности. Перемычек 5 штук вырежьте из картона.

  1. Полосой 15х86 см закройте верх обдувателя. Картон наклейте по торцам колец и на перегородки прочности.

Украсьте самодельный безлопастной настольный вентилятор окрашиванием корпуса водоэмульсионной краской. Подключите питание, наслаждайтесь работой прибора.

Самодельный вентилятор полностью без лопастей назвать нельзя, так как рабочим органом служит классический компьютерный кулер. Однако крыльчатка скрыта внутри корпуса от возможного контакта с рукой человека и другими предметами. Сохранен принцип подачи воздуха по задумке разработчика Джеймса Дайсона.

Картонный корпус прибора без лопастей прочный, но от перепадов влажности и попадания солнца способен деформироваться. Прочнее модель выйдет, если готовые цилиндры для обдувателя вырежете из ПВХ трубы трех разных диаметров. Кольца выпилите электролобзиком из оргстекла.

По стенкам между внутренним и наружным цилиндром наклейте отрезок светодиодной ленты, подключите к блоку питания. Пластиковый вентилятор получится с декоративной подсветкой.

7 Комплектация и аксессуары

В стандартном наборе вентилятора имеется несколько крепежных устройств и других деталей для успешного монтажа конструкции. Остальная комплектация определяется типом и классом системы. В числе наиболее востребованных аксессуаров, упрощающих эксплуатацию системы, находятся:

  1. 1. Защитные решетки с разным размером и внешними свойствами.
  2. 2. Батареи для автономной работы, которые рассчитаны на пару часов бесперебойной вентиляции. Количество циклов разряда-заряда превышает несколько сотен.
  3. 3. Элементы дождевой защиты.
  4. 4. Механизм управления с температурным датчиком. С его помощью можно удаленно следить за разными рабочими показателями, а также изменять их при необходимости.

Как устроен безлопастной вентилятор

Странное футуристическое «кольцо на ножке» на самом деле состоит из трех частей. Они конструкционно и механически собраны так, чтобы обеспечивать вдув-выдув воздуха.

«Ножка» вентилятора без лопастей – это, на самом деле, его корпус с панелью управления. В корпусе находится мотор для забора воздуха, маленькая решетка, через которую он забирается. На панели управления – кнопка включения и, опционально, реостат для регулировки интенсивности вентиляции (у классического дайсоновского вентилятора его нет).

А вот собственно «кольцо» – это так называемый обдуватель. Кольцо изнутри имеет особую форму: по всему контуру расположен канал, по которому движется воздух. Зачем это нужно – сейчас расскажем.

Устройство и работа безлопастного прибора

Вентилятор без лопастей часто называют в честь его создателя вентилятором Дайсона или, как он сам называл прибор – умножителем воздуха «Air Multiplier». Это оригинальное изобретение пользуется спросом благодаря умению создавать равномерный поток воздуха и отлично вписываться в любой интерьер.

Умножитель выглядит стильно, а наличие на рынке аналогов делает его доступным широкому кругу потребителей.

Галерея изображений

Однако цена таких новинок превосходит 300 долларов.

В зависимости от модели будет отличаться и само устройство прибора. Ведь чем больше функций он может выполнять, тем больше кнопок будет на панели управления.

Вентилятор без лопастей состоит из следующих частей:

  • корпус;
  • панель управления;
  • обдуватель.

В корпусе находится двигатель, отвечающий за работу прибора. Также на этой части имеются специальные отверстия, сквозь которые будет втягиваться воздух при включении умножителя.

Внешний вид прибора у всех производителей может существенно отличаться, а также, размер, функциональность и стоимость

Управлять вентилятором можно механическим или электронным способом, используя панель. В большинстве случаев предусмотрено дистанционное управление. Многие модели от различных производителей комплектуются пультом, работающим, в среднем, на расстоянии 3-х метров.

На панели управления предусмотрены:

  • кнопка включения и выключения;
  • реостат для регулировки скорости работы;
  • другие кнопки в зависимости от модели умножителя и функций, предусмотренных производителем.

Обдуватель имеет круглую или овальную форму. Его размер полностью зависит от модели изделия. Эта часть вентилятора может иметь четкую геометрическую форму или быть в форме сердца, яблока и др.

Умножители воздуха по способу установки можно условно разделить на 3 типа:

  • напольные;
  • настольные;
  • настенные.

Первые 2 типа относятся к переносным приборам, а последний – к стационарным. Часто производители предусматривают для одной модели 2 варианта: крепление на стену и установку на стол. В таком случае вентилятор обязательно комплектуется кронштейнами с дюбелями.

Важно при подвешивании прибора на стену пользоваться комплектующими, предложенными производителем. В противном случае можно лишиться гарантии

Вентилятор Дайсона: принцип работы

Безлопастные вентиляторы способны пропускать сквозь себя до 500 л воздуха за 1 секунду. Поток на выходе равномерно распределяется, мягко окутывая все пространство. При визуальном осмотре двигающиеся детали снаружи работающего прибора не наблюдаются. Именно так, на первый взгляд, выглядит умножитель воздуха.

Принципом такой эффективной работы безлопастного вентилятора является многократное умножение втянутого воздуха на выходе. Это происходит благодаря особой форме обдувателя и наличию полого канала особой формы внутри него.

Среди производителей, предлагающих свое безлопастное оборудование, можно отметить следующие компании: Flextron, SUPRA (Супра), UNISVET, Clever and Clean, Roward, Dyson, Coolguy, Aaron, RENOVA, Orion, Bladeless, БиЛюкс, MAGNIT.

Ценовой диапазон безлопастных приборов этих компаний от 2 000 до 35 000 рублей и более.

Важная характеристика, влияющая на уровень комфорта при использовании вентилятора, это уровень шума. Он может быть 40 дБ, 55 дБ, 60 дБ и более

Это важнейший параметр, который следует брать во внимание перед покупкой

Когда шумность вентилятора составляет 60 дБ и выше, у человека уже через час работы появится усталость и может разболеться голова

Уровень шума конкретной модели производители указывают в технических характеристиках. Причем, это предельный уровень, который достигается при работе оборудования на максимальной скорости. У дешевых приборов заявленный уровень шума может не соответствовать действительности.

Преимущества прибора

Основными достоинствами такого климатического прибора являются следующие факторы.

  1. Устойчивость.
    Центр тяжести приходится на подножку, где находится мотор. Это придает устойчивость конструкции и предотвратит от падения, если случайно зацепить прибор.
  2. Безопасность
    обеспечивается за счет отсутствия вращательных элементов.
  3. Высокая производительность
    . Прибор способен быстро создать комфортный климат в помещении, равномерно распределив охлажденный воздух в пространстве. Установив напольный вентилятор возле окна, в комнате будет всегда свежо и уютно.
  4. Низкое потребление электроэнергии
    сэкономит затраты на энергоресурсы.
  5. Легкость в обслуживании
    . За счет простой конструкции и отсутствия мелких деталей, прибор легко чистить от пыли обычной увлажненной тканевой салфеткой.

Несмотря на то, что такой вентилятор сравнительно недавно появился на рынке, он уверенно занимает свою нишу в потребительском ряду

Отзывы покупателей только самые положительные, но больше всего он поражает своим креативным видом, тем самым привлекает особое внимание. В отличие от обычного вентилятора, он равномерно и мягко распределяет воздушные массы, создавая комфортную атмосферу в помещении

Мощность прибора позволяет быстро освежить климат, при этом не пересушивает кожу при длительной работе.

Разнообразие климатического оборудования позволяет подобрать наиболее оптимальное устройство, которое соответствовало бы ожиданиям. Турбулентный воздуходув, благодаря своей высокой эффективности и мощности, способен заменить кондиционер, но при этом значительно ниже по стоимости и бесплатный в обслуживании.

Одна из новинок рынка климатического оборудования – безлопастной вентилятор. Прибор одновременно вызывает интерес и сомнение среди потенциальных покупателей. Необычный безлопастный вентилятор удивляет внешним видом и функциональными возможностями.

Кто-то решается на его приобретение, а кто-то переживает, что деньги будут потрачены впустую. Чтобы развеять сомнения в работоспособности оборудования, нужно поближе познакомиться с его устройством, принципом работы и особенностями эксплуатации.

Модель, кардинально отличающаяся своим внешним видом от других , привычных многим с детства, была изобретена в 2009 году. Ее создатель – Джеймс Дайсон.

Он около 30 лет работал над вариантами совершенствования пылесоса и другого бытового и промышленного оборудования. Этот английский разработчик придумал много интересных и полезных изобретений, патенты на которые были проданы в разные страны мира.

Безлопастные модели позволяют спокойно отдыхать, наслаждаясь прохладой и не беспокоясь, что кто-то из домашних любимцев или детей пострадает, попав в лопасти вентилятора

Все его разработки отличаются изысканным дизайном и улучшенными функциональными возможностями. Мистер Дайсон, работая над совершенствованием гигиенической сушки для рук, взял за основу принцип ее работы для своего нового изобретения. Так, в 2009 году появился особый вентилятор, не имеющий лопастей.

Около 4-х лет ведущие инженеры компании Дж. Дайсона потратили на то, чтобы смоделировать кольцо вентилятора, которое сможет наиболее эффективно пропускать сквозь себя воздух, многократно его умножая.

Безлопастной прибор от Дайсона уже в 2010 году продавался на родине изобретателя за 199 английских фунтов. Такую цену сложно назвать народной, но желающих обзавестись инновационным вентилятором было много.

Поэтому, сейчас на рынке можно обнаружить аналогичное оборудование от различных производителей, в том числе и бюджетные китайские модели.

В скором будущем пользователи смогут испробовать новинку – потолочный вариант безлопастного вентилятора. Это оборудование фирмы Exhale Fans, разработанное Ником Хайнером

Канальные вентиляторы

Канальные устройства являются самыми распространенными. Они используются для вентиляции офисных помещений, больниц, школ, детских садов и других муниципальных и административных зданий. Уровень производимого ими шума составляет менее 75 дБА, который, рассеиваясь, не превышает 58 дБА, что соответствует европейским нормам для офисных помещений класса «А».

У большинства устройств регулируемая частота вращения лопастей. Размер оборудования не превышает 32 см, номинальная мощность варьируется от 42 до 290 Вт. Канальные вентиляторы наиболее выгодны для офисных помещений.

Возможно ли сделать безлопастной вентилятор своими руками

В рунете есть несколько видеороликов, посвященных этой теме, где для создания кольца используются различные материалы, начиная от пластиковых ведер и заканчивая канализационными трубами ПВХ. Силовые установки также разнообразны, в основном это мощные кулера от процессоров, но встречаются оригиналы, использующие двигатель пылесоса. Эффективность таких конструкций и их характеристики вызывают большие сомнения, тем более никаких замеров не приводится.

Как вы помните, для создания зоны низкого давления необходимо сфокусировать потоки воздуха особым образом. Используя обычный подручный материал, сделать это довольно непросто, а работа ради работы не несет в себе рационального смысла.

Традиционная конструкция потолочного вентилятора хорошо известна. Обычно его лопасти со свистом рассекают воздух под потолком помещения, направляя воздушный поток вниз. Находясь прямо под вентилятором, можно наслаждаются «легким бризом», и рисковать подхв

Традиционная конструкция потолочного вентилятора хорошо известна.
Обычно его лопасти со свистом рассекают воздух под потолком помещения,
направляя воздушный поток вниз. Находясь прямо под вентилятором, можно
наслаждаются «легким бризом», и рисковать подхватить простуду одновременно. Но
в остальных местах комнаты действие потока практически не ощущается.

Изобретатель Ник Хинер (Nik Hiner) вместе с единомышленниками из компании
Exhale Fans предлагает продукт, лишенный перечисленных недостатков и обладающий
необычным инновационным дизайном.

В новой конструкции все поставлено «с ног на голову». Нет, вентилятор
по-прежнему крепится под потолком комнаты, но у него нет никаких свистящих над
головой лопастей, а воздушный поток он не выдувает, а втягивает.

Вместо лопастей вращаются плоские диски, создавая ламинарные
(однонаправленные) потоки воздуха, движущиеся вдоль поверхности потолка и
опускающиеся вниз к полу по стенам помещения. В результате воздух, поступая в
вентилятор снизу, равномерно циркулирует по всему помещению, перемешивая
температурные слои. В отличие от обычного лопастного вентилятора, в комнате,
полностью охваченной ламинарным потоком, устраняются зоны, температура в
которых значительно отличается от среднего значения.

В конструкции отсутствуют вращающиеся лопасти, что предопределяет
принципиально меньший уровень шума во время работы. Кроме того, для вращения
кругов используется малошумящий электродвигатель, что практически сводит общий
уровень шума к минимуму. Двигатель постоянного тока может вращаться с шестью
разными скоростями, и управляется беспроводным дистанционным пультом.
Безусловно, неоспоримое преимущество и отличие нового вентилятора от лопастных
собратьев – внешний вид, прекрасно вписывающийся практически в любой интерьер.

Идея безлопастного потолочного вентилятора пришла в голову Хинеру, когда он
изучал конструкцию турбины Никола Тесла. Первую попытку реализации необычной
конструкции Хинер предпринял в 2005 году. Следующие годы ушли на адаптацию
дизайна и изготовление целой серии прототипов, прежде чем изобретатель
остановился на нынешней конструкции.

На сегодняшний день вентилятор практически готова к производству. Для его
запуска требуется определенная сумма, которую Хинер намерен потратить на
разработку упаковки и покупку сырья.

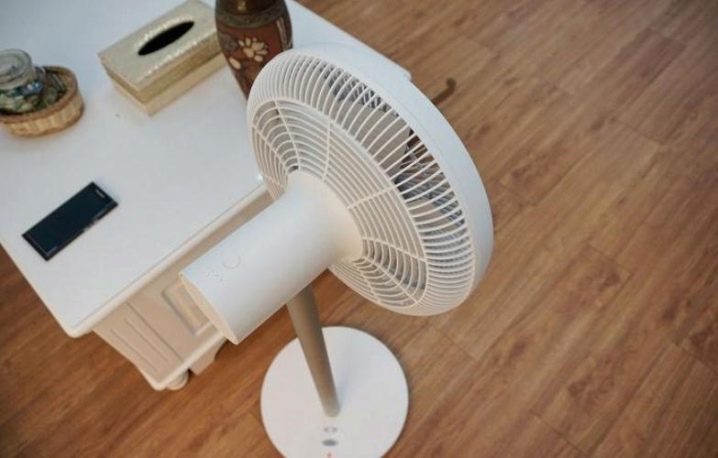

С наступлением жары мы вспоминаем о вентиляторах, самых простых и доступных изобретениях человека для освежения воздуха. Классическая конструкция вентилятора состоит из движка, на вал которого закреплена крыльчатка с множеством лопастей. Во время работы вентилятора воздух засасывается с тыльной его стороны, и проходя через лопасти с увеличенной скоростью выталкивается вперед, создавая эффект охлаждения и свежести. Обычный вентилятор имеет ряд недостатков: шум и вибрация от лопастей, которые собирают на себя пыль и загрязнение воздуха. Для того чтобы их очистить, необходимо снимать защитную решетку. Скорость таких вентиляторов регулируется всего в нескольких режимах, а настроить ракурс обдува и вовсе бывает затруднительно.Предлагаемое нами альтернативное устройство лишено этих недостатков. Эту разработку придумали инженеры компании Dyson, представив практически революционное решение в области вентиляции воздуха. Благодаря им мир узнал, что такое безлопастный вентилятор. И сегодня мы будем собирать его в домашних условиях.

Вентилятор без лопастей

Оригинальное приспособление постепенно набирает обороты среди пользователей, которые уже убедились в том, что агрегат эффективно работает.

Вентилятор без лопастей: принцип работы

Опираясь на внешний вид устройства, не сразу можно разобраться в целях его предназначения. Довольно простая конструкция эффективно передает мощный воздушный поток. Передвижение воздуха осуществляется через воздухозаборник, с последующим выходом с противоположной стороны на высоких скоростях. Аэродинамический прибор предусмотрен для создания низкого давления, чтобы раскатывать воздушные потоки на входе. Встроенная турбина применяется для быстрой смены масс воздуха, поэтому оборудование отличается большей производительностью, чем обычный вентилятор.

Принцип работы вентилятора без лопастей

Данный вид приспособлений пропускает приблизительно 500 литров воздуха за секунду, а подача равномерно распределяется по помещению. Создание моделей основывалось на принципе работы реактивных двигателей самолетов.

Полезно! Современные агрегаты не занимают много места в помещении, но при этом качественно обдувают комнату с равномерной подачей воздуха. Они просты в применении, достаточно ознакомления с инструкцией, чтобы полностью разобраться в принципе действия устройства.

Конструкция

При помощи инновационных технологий приспособление выпускается с различным функционалом. Конструкция разных моделей может незначительно отличаться, однако все экземпляры состоят из перечисленных частей:

На корпусе располагается двигатель, отвечающий за полноценную работу аппарата. Процесс втягивания воздуха осуществляется через отверстия, находящиеся на основании прибора.

Управление агрегатом происходит при помощи механического или электронного способа. Большая часть моделей работает за счет дистанционного регулирования.

Панель управления оснащена следующими функциями:

  1. Клавиша включения, выключения;
  2. Реостат – предусмотрен для регулирования скорости;
  3. Есть дополнительные опции, зависящие от функциональности устройства и фирмы-производителя.

Обдувающая основа выполняется в круглой, овальной или любой другой геометрической форме. Данная часть производится с разными размерами, в зависимости от модели аппарата.

Сферы применения

  1. Климатическое оборудование пользуется спросом за счет своей безопасности и низкого потребления электроэнергии. Его можно применять даже в местах, где есть маленькие дети, при этом не бояться, что они могут пораниться;
  2. Умножитель воздуха работает по инновационным технологиям, позволяющим создавать максимальный комфорт и требуемые климатические условия;
  3. Эффективная подача воздушных масс происходит равномерно по всей комнате, они попадают даже в отдаленные углы;
  4. Учитывая разновидность устройства, можно подобрать наиболее оптимальный вариант. Компактные приборы можно устанавливать даже в автомобилях, они полностью заменяют кондиционер;
  5. Работают такие приспособления с механическим или электронным управлением. Агрегаты с пультом ДУ стоят значительно дороже механических аналогов, однако для переключения режимов не понадобится вставать с места;
  6. Практически все экземпляры, независимо от производителя, работают при высоком уровне шума, что иногда может вызывать дискомфорт. Однако быстрая охлаждаемость квартиры сглаживает этот недостаток;
  7. Стильные приборы легко справляются с поставленными задачами, при этом создавая мягкий поток воздушных масс. По сравнению с обычными вентиляторами, не сушат кожу.

Посмотрите видео о принципе работы и преимуществах безлопастного вентилятора

Как ни стараются производители вентиляторов – пока их изобретения трудно назвать полностью безопасными. Возможно фирме Dyson удалось это сделать, создав свой, так называемый “умножитель воздуха” без вращающихся лопастей.

Система этого вентилятора такова: его подставка буквально засасывает воздух извне, разгоняет его по кругу, оснащенному отверстиями-инжекторами, усиливая в 15 раз, и выпускает сплошным мягким потоком через кольцеобразное отверстие, без ротора или лопастей. По информации фирмы, вентилятор способен выпускать до 0,45 кубометров воздуха в минуту.

Он почти совершенно бесшумен, а отсутствие лопастей делает его как безопасным (можно спокойно засовывать руки в кольцо), так и удобным для мытья. Кроме того он, как и любой вентилятор, может вращаться на 90 градусов вокруг своей оси – нужно лишь одно нажатие кнопки. Так же просто можно регулировать угол выдувания воздуха, и его скорость.

Вентилятор очень устойчив, и сделан из прочного термопластика, так что корпус нелегко повредить. Есть несколько расцветок и размеров. Цена около 300 долларов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
