Если правильно подсоединить антенну и подключиться к ТВ, можно смотреть телевизор в высшем качестве. ТВ-оборудование сможет четко показывать любые телевизионные программы.

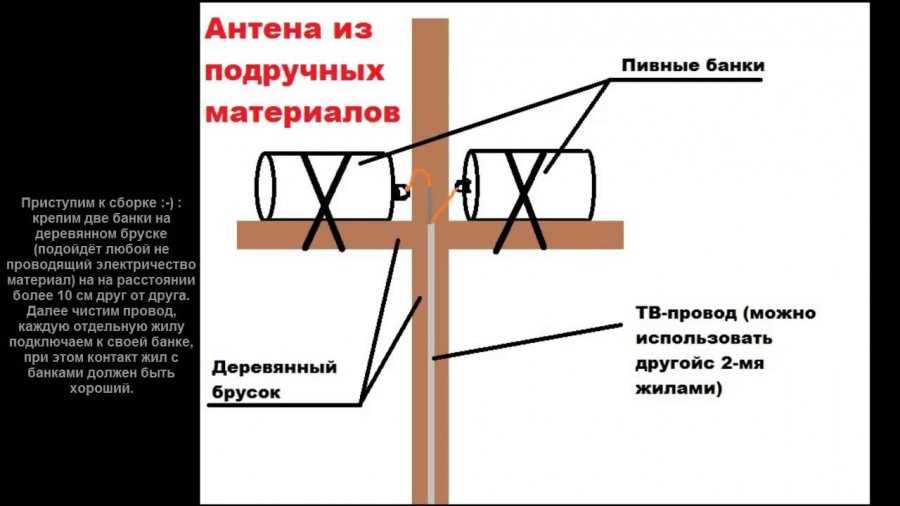

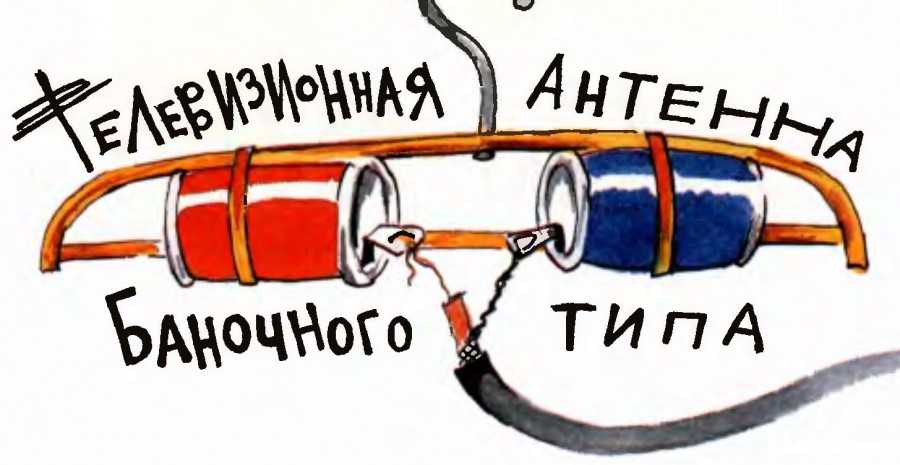

Антенна из пивных банок
Является одной из самых популярных идей самодельных приемников телевизионного сигнала. Вместо трубок, при отсутствии материала, можно использовать простые пивные банки.
Для изготовления такого телевизионного приемника потребуются следующие детали:
- две пивные банки по 0,5 л;
- деревянная или пластмассовая заготовка длиной 50 см;
- кабель телевизионный RG-58;
- паяльник, флюс для пайки по алюминию и припой;
Для выполнения приемника из пивных банок руководствуйтесь следующей инструкцией:
- Через дно банки, по её центру, высверливается отверстие 5-6 мм в диаметре.
- Сквозь отверстие в банке прокладываем кабель и выводим его через горловину.
- Банка ровно закрепляется с левой стороны заготовки в горизонтальном положении.
- Выводим через горловину кабель на расстояние 5 см, подрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем её к поверхности банки.
- Выходящий кабель припаять к донцу второй банки.
- Вторую банку присоединять к первой на минимальном расстоянии, используя скотч или другой липкий материал.
На другой конец кабеля устанавливается разъем для входа в телевизор. Такой вариант антенны подойдет и для цифрового вещания. Если телевизор поддерживает популярный формат (DVB T2), или имеется приставка, подходящая к старому телевизору, то прием сигнала можно осуществить с ближайшей ретрансляционной вышки. При этом необходимо знать местоположение ретранслятора, в направлении которого следует направить антенну для поиска сигнала.
В случае если вы не владеете пайкой, существует другой способ соединения. Две пивные банки прикрепляются на минимальном расстоянии от заготовки, удерживающей всю конструкцию. На конце кабеля аккуратно снимаете изоляцию на 3-5 см. Оплетку провода скрутите в жгут и, придав форму проушины, наденьте на саморез.
Таким же образом наденьте проушину на саморез у второго проводника. После чего присоединяете провода, с помощью саморезов, к каждой банке. С точки зрения длительного сохранения контакта, пайка намного лучше механического крепежа. Перед пайкой желательно провести лужение поверхности.
Крепление саморезами, хоть и является надежным, но при попадании влаги на антенну происходит окисление контактов самодельного устройства, что приведет к потере сигнала.
Самые простые варианты изготовления ТВ антенны для дачи и дома
Самые простые антенны для дачи можно изготовить буквально из подручных средств
Важно помнить, что такие антенны могут сильно снижать качество передачи в зависимости от погодных условий. Однако, вот такие идеи вполне могут быть использованы при условии острой необходимости
Если вам понравилась наше повествование или вы хотите поделиться своим способом создания антенны, оставляйте свои комментарии ниже под статьей.
Предыдущая
DIY HomiusКак избавиться от мышей в квартире и частном доме: эффективные способы
Следующая
DIY HomiusКак не ошибиться с выбором: разбираемся с размерами постельного белья у разных производителей

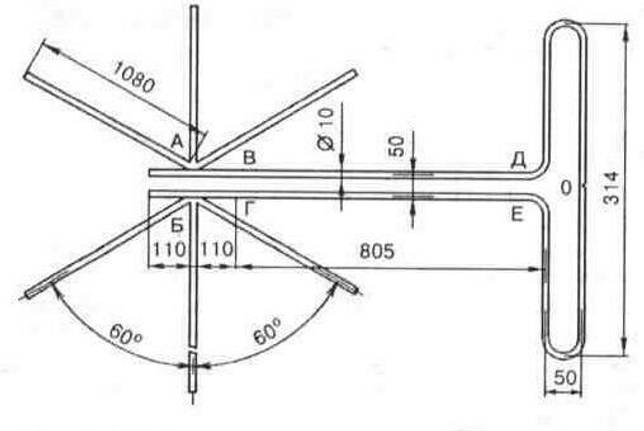

Простейший вариант антенны
Как видно на фотографии, антенна представляет собой простейший волновой приемник. Для изготовления понадобятся две трубки и телевизионный кабель, а также знание диапазона передачи сигнала ближайшей телевизионной вышки.
Обычно прием ведется на частотах от 50 до 230 МГц, образуя двенадцать каналов. Для каждого из них применяется трубки определенных размеров. Для приема сигнала на частоте 50 МГц расстояние между внешними краями трубок должно быть в пределах 271-276 см. На 12 канале это же расстояние составляет 66 см.
Для изготовления антенны в кустарных условиях представляем вам список, из чего можно сделать антенну:
- Две трубки из стального, алюминиевого или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковые по диаметру, материалу и толщине стенок.
- Наличие кабеля телевизионное вещания, рассчитанного на сопротивление 75 Ом. Длина провода подрезается по месту подключения, учитывая запас на провисание в 50 см.
- Текстолитовая заготовка или материал из гетинакса (толщиной не менее 5 мм).
- Крепеж для установки труб на держателе.
- Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке приемника на небольшую высоту можно использовать подставку из дерева.
- Набор для пайки, силиконовую жидкость для предотвращения окисления и изоленту.

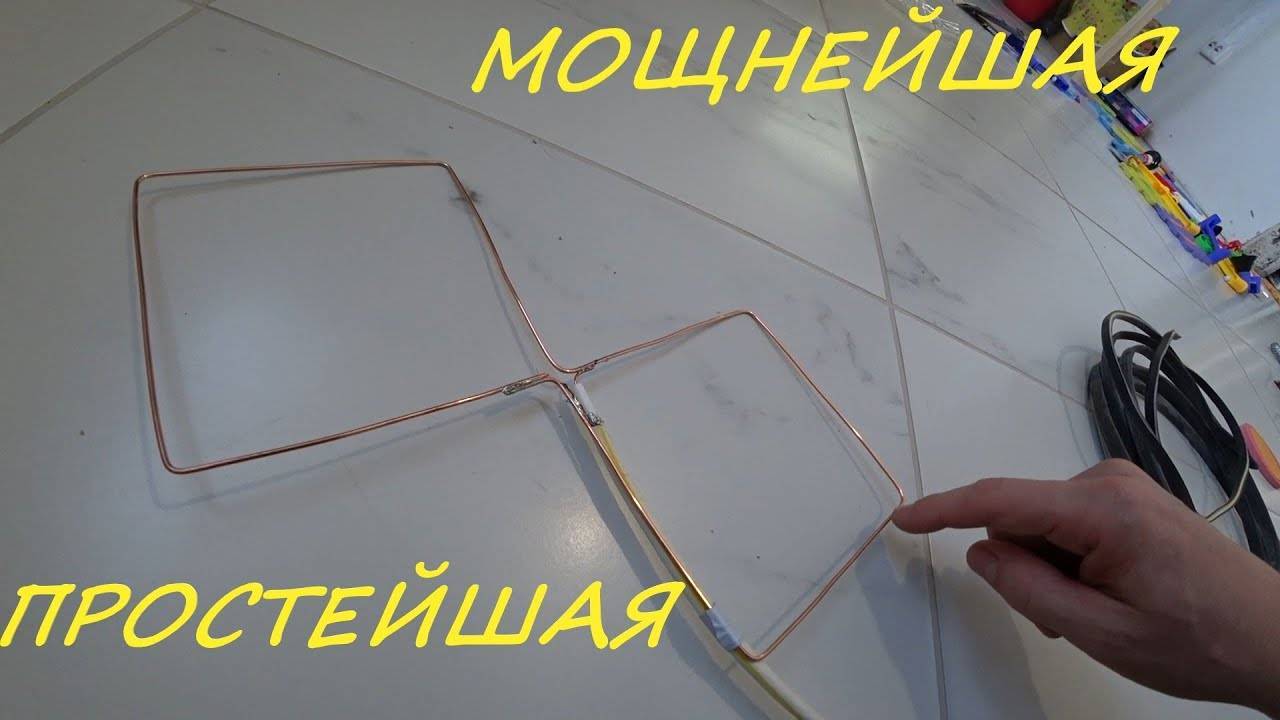

Восьмерка, он же антенна Харченко для приема цифрового телевидения своими руками
Конструкция стала известна людям в 1961 году. Она позволяла людям, проживающим за зоной уверенного сигнала повысить качество изображения. Конструкция представляет собой два ромба, угол между гранями которого составляет 90°.
Для изготовления восьмерки необходимо:
- 1-1,5 метра медного провода с сечением до 5 мм;
- коаксиальный провод длиной 3-5 метров;
- паяльник, припой и канифоль;
- штекер телевизионный;
- линейка и маркер;
- изоляционная лента, основа для изготавливаемой конструкции.
Шаг первый
Отмеряем и отрезаем от медной проволоки 1152 см. Размечаем маркером получившийся отрезок на 8 равных частей, при этом оставляем на одном конце 5 см, который позже должен загнуться.
Для данной конструкции может подойти только медный материал, так как ни алюминий, ни другие проводники не получится спаять настолько крепко, насколько это возможно с медью.Биквадрат
Шаг второй
По получившимся меткам сгибаем проволоку под углом 90°. Спаиваем только свободные концы проволоки. При этом должен получится зазор между внутренними углами: спаянным и согнутым.
Шаг третий
Антенный провод оголяется с одного конца на 3-5 см. Для этого аккуратно снимается внешняя изоляция, отгибаются внутренние части и освобождается центральная жила.
Центральная жила провода оборачивается вокруг не спаянного угла, а часть провода, отвечающая за экран обматывается вокруг спаянного участка
Важно делать обмотку тугой
Шаг четвертый

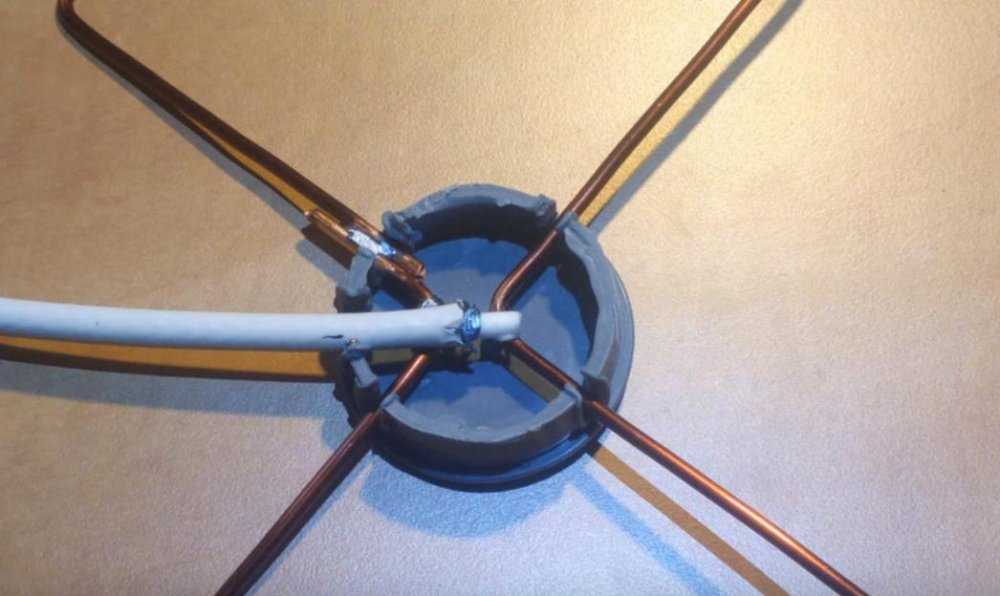

Получившаяся конструкция из оголенных проводов изолируется изолентой или при помощи клеевого пистолета. На другой конец провода крепится штекер, для передачи сигнала телевизору.
Устройство готово, отогнутый конец крепится на основу.Самодельная уличная антенна для цифрового телевидения своими руками 8-ка (восьмерка)
Логопериодическая антенна

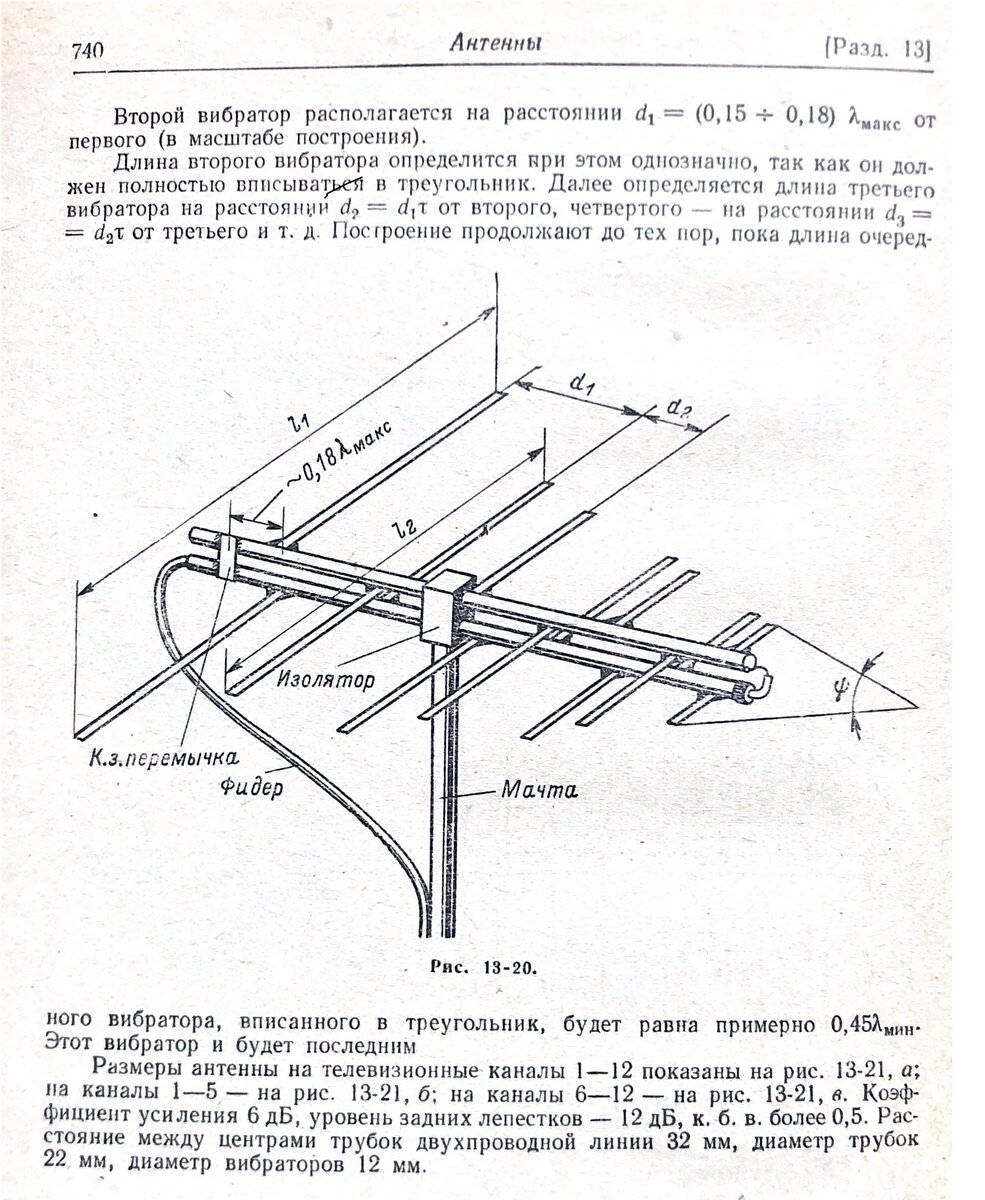

Основными особенностями данной конструкции является расположение вибраторов переменной длины – они крепятся на одной оси.
Размеры всех рабочих элементов логопериодической антенны не должны выходить за локацию действия и улавливания.
Логопериодическая антенна является наиболее оптимальным вариантом для домашнего исполнения, так как по всем характеристикам превосходит другие типы, однако она отличается сложностью изготовления.
Для того, чтобы сделать ее самому, следует иметь две металлические трубки (полые или нет – не важно, ток будет бежать по поверхности). Также следует иметь медные проволоки разной длины, которые будут являться принимающими частями

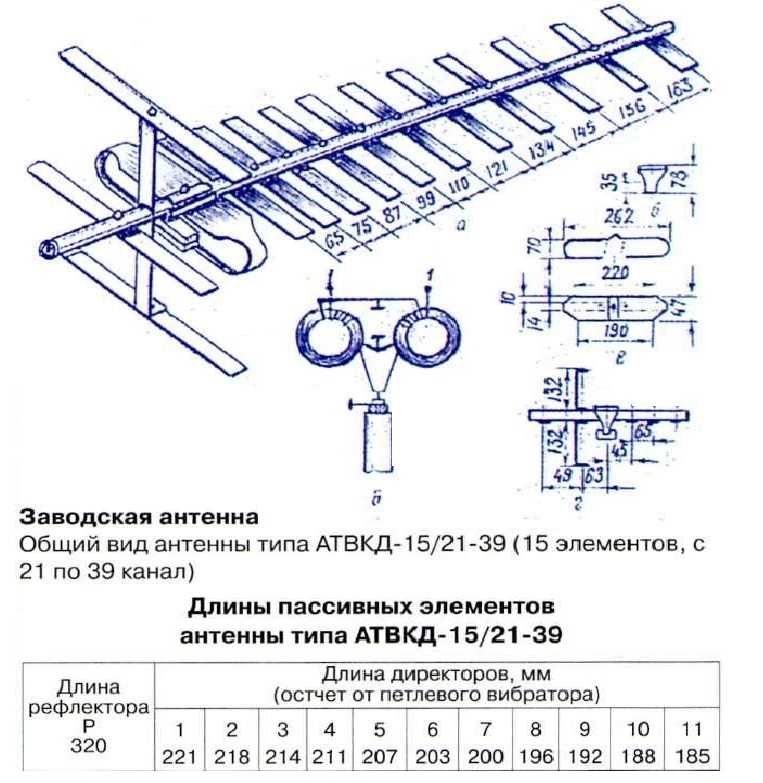

Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов.
Логопериодическая антенна для цифрового ТВ — расчет и изготовление, параметры:
Заготавливаем по приведенным в таблице данным вибраторы
Важно, чтобы диаметр был одинаковым у каждого вибратора
Через полость одного из стержней или же просто при помощи креплений проводится кабель-фидер, который проводится так как показано на изображении ниже.
После этого при помощи паяльника фиксируются вибраторы.
Мощная Логопериодическая ДМВ антенна своими руками:
Волновая
Она не подходит для приема дальних сигналов и имеет небольшое усиление, однако сама конструкция популярна с времен изобретения и распространения радиоволн в быту, до сих пор пользуется популярностью.
Конструкция состоит из нескольких элементов: медный провод (или трубка), директор, рефлектор и вибратор
Дополнительно создается основа к которой будет крепиться готовая антенна (пластик или дерево – не важно, главное, чтобы это был диэлектрик)
Важно располагать детали на равном друг от друга расстоянии. Соединяются части в соответствии с рисунком представленным ниже.Волновой канал
Разные способы изготовить антенну
Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.
Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:
- Приготовьте кусок кабеля 53 см.
- Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
- Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
- Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
- Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
- Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

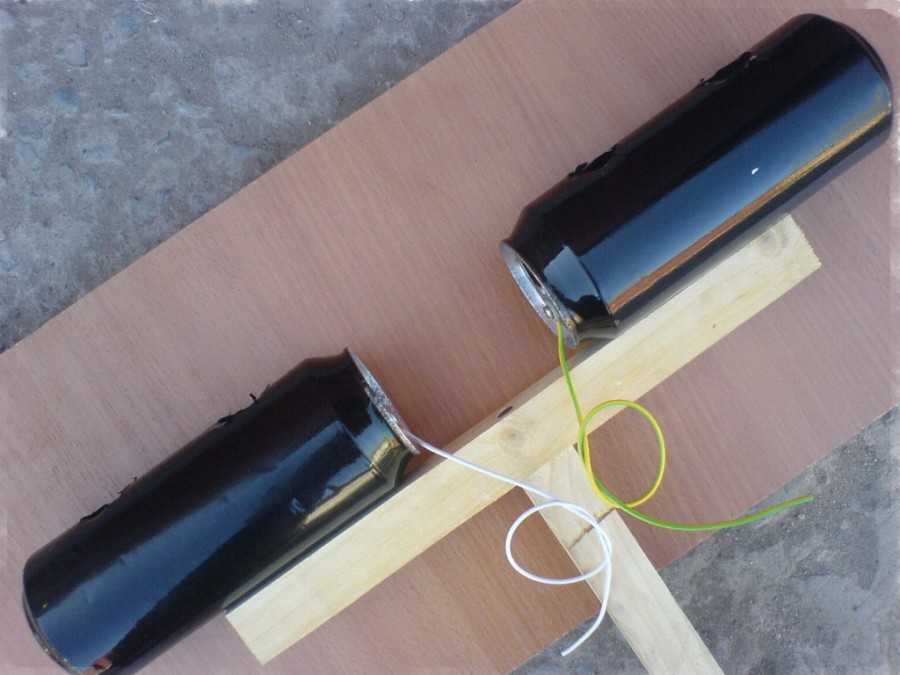

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:
- Возьмите две обычные пивные банки.
- Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
- Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
- Разместите в отверстия саморезы.
- Зачистите конец антенного кабеля.
- Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
- Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
- Можно сделать более продвинутый вариант из 3–4 рядов банок.
- Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
- По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
- Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.
Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.
https://youtube.com/watch?v=kt8u3U-Hp8g

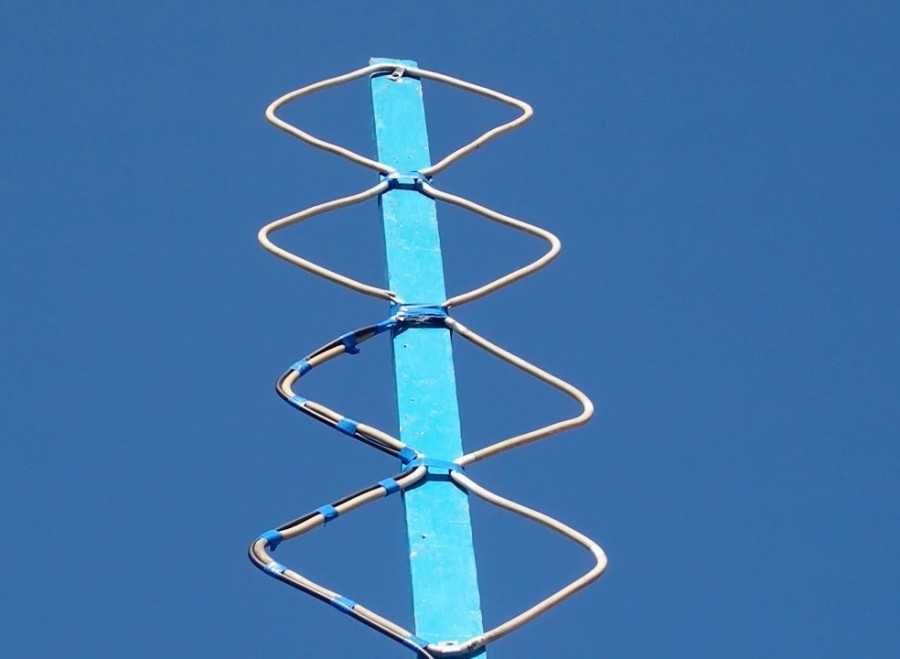

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:
- Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
- Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
- Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
- Закрепите конструкцию на диэлектрическую основу.
- На другом конце кабеля установите штекер и воткните в телевизор или приставку.
Своими руками можно легко смастерить антенну из картонной коробки:
- Возьмите обычную картонную коробку, например, из-под обуви.
- Наклейте на дно слой фольги.
- Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
- Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
- Теперь осталось подключить другой конец к телевизору.
У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.
Характеристики антенны
Какие же есть основные характеристики у антенны (используется для просмотра цифрового телевидения)?
- Есть два понятия: коэффициенты направленного действия и защиты. Конечно, они играют определенную роль, но особого значения не имеют.
- Коэффициент характеризующий усиление сигнала от антенны и избавление от помех.
- Диапазон значений настраивается автоматически, без дополнительного вмешательства человека
- Антенна также должна быть подключена к кабелю, который не будет конфликтовать с диапазоном принимаемых антенной сигналов.
- Для того чтобы избежать фазовых искажений, надо внимательно определить амплитуду и частоту.
Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Логопериодическая
Как выбрать спутник: обзор моделей и цен
Перед приобретением спутникового оборудования, важно сначала подобрать оператора. Спутниковая разновидность телевидения работает от различных орбитальных спутников, которые ловят сигнал от станций и передают его на большие пространства на Землю
Устройство подобного оборудования не такое сложное, как может показаться
Антенна определяет сигнал, а затем передает его на конвертер и дальше на тюнер. И только после этого происходит процесс декодирования, и сигнал передается в телевизор уже в виде звуков и изображений.
Вариант сборки конструкции
Каналы на русском языке передаются с определенных спутников
Чтобы получать сигнал с определенного объекта, важно правильно установить частоту приема. Для этого нужно знать, как настроить спутниковую антенну самостоятельно
Около 30 каналов на русском языке можно получить через спутник Ямал 201
Из операторов стоит выбрать среди таких, как Триколор – ТВ, НТВ – плюс или Радуга – ТВ
Около 30 каналов на русском языке можно получить через спутник Ямал 201. Из операторов стоит выбрать среди таких, как Триколор – ТВ, НТВ – плюс или Радуга – ТВ.
В таблице представлены цены на определенные модели спутниковых тарелок.
| Изображение | Модели | Цена, руб. |
| Lumax 0.6 м с кронштейном | 1450 | |
| Триколор СТВ – 0,55-1,1 0,55 | 1290 | |
| Триколор FullHD GS-E501/C591 | 10300 | |
| Супрал 60 см с кронштейном | 1640 | |
| Вариант 0,6 м | 900 | |
| Wisi б/кр | 5900 |
Другие варианты антенн для DVB-T2
На практике нашли применения и другие дальнобойные конструкции с коэффициентом усиления до 10–15 дБ, способные работать на расстоянии до 50–60 км от ретрансляторов. Многие из них даже не названы в честь своих разработчиков, но это не уменьшает их эффективности. Наиболее распространены:
Простейшая спиральная антенна, сделанная из силового провода, диаметр которого всего 2 мм. С него даже не потребуется снимать изоляцию
Обращаем внимание, что повышение коэффициента достигается увеличением количества витков. Так, при 12 витках провода показатель может достигать 14 дБ
Размер также зависят от частоты принимаемых каналов
Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля. Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:
Размер также зависят от частоты принимаемых каналов. Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля. Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:
| Номер вибратора | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Длина | 171,5 | 159,3 | 147,9 | 137,3 | 127,5 | 118,4 | 109,9 |
| Расстояние | 71,9 | 66,7 | 62 | 57,5 | 53,4 | 49,6 | |
| Номер вибратора | 8 | 9 | 10 | 11 | 12 | 13 | |
| Длина | 102,1 | 94,8 | 88 | 81,7 | 75,9 | 70,5 | |
| Расстояние | 46,1 | 42,8 | 39,7 | 36,9 | 34,2 | 31,8 |
Вибраторы крепятся на двух несущих элементах (трубах круглого или квадратного профиля) в шахматном порядке. При сборке этой антенны требуется максимально возможная точность. Поэтому за ее изготовление стоит браться только тогда, когда уже есть опыт работ по более простым моделям. Но отметим, что по качеству приема такие модификации удерживают весьма высокие позиции в профессиональных рейтингах.
Существуют и другие модификации антенн, но они более сложны в техническом плане. Да и сборка таких устройства не всегда целесообразна, ведь увеличение коэффициента такие конструкции обеспечивают минимально по сравнению с перечисленными вариантами. Поэтому вы сможете смотреть цифровое эфирное телевидение без проблем, выбрав одну из описанных модификаций, не покупая дорогостоящих заводских устройств.
Чем хороши самодельные антенны?
Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.
Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.
Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку
Вот только несколько причин заняться технической «самодеятельностью»:
- жилое здание еще новое, провайдеры не успели его освоить;
- дом находится вдалеке от города и магазинов;
- кабельное телевидение отключили для профработ;
- старое устройство вышло их строя, а на новое нет денег и пр.
А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.
Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых деталей, то новенькая антенна может достаться даром
Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.
Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.
Как самому сделать комнатное или внешнее устройство с усилителем на 30 каналов?
В целом, как уже становится очевидно, создание антенны вручную – дело не такое хитрое, как может показаться на первый взгляд. Даже если планируется сделать антенну с усилителем, то это также не сильно усложняет конструкцию, потому что данный блок представляет собой компактный модуль, который нужно просто правильно подсоединить (припаять). Однако попробуем осветить весь процесс создания собственной антенны для телевизора для приема цифрового сигнала в формате DVB-T2 по порядку.
Правила и принцип расчета
Многие подходят к процессу по науке: высчитывают длину волны и, исходя из этой информации, определяют размерности антенны. На самом деле, это во многом излишнее усложнение.
- Если вы планируете соорудить комнатную «восьмерку», то следует длину волны сигнала поделить на 4. Вы получите длину каждого ребра ромба вашей предполагаемой антенны. Можно поискать исходные значения в справочнике, а можно взять готовое число – 14 см. (длина ребра антенны).
- Далее, чтобы эти два ромба должным образом перекрывали друг друга, внутренние их ребра должны быть короче внешних. «При разбеге» в 14 см. это означает, что внутренние ребра должны быть короче на 1 см. (их длина должна быть равна 13 см.). Антенна должна быть как можно более широкополосной (чтобы принимать как можно больше излучаемых сигналов) – растяните ее вширь.
- Несмотря на то, что антенна выглядит, как 2 соприкасающихся ромба, контактировать друг с другом эти два элемента, разумеется, не должны. В месте наибольшего сближения (на 1-2 см.) они обязательно должны изгибаться и расходиться. Кроме того, концы проволоки или полосы, из которой формируется антенна, оставляются подлиннее и спаивают между собой. В дальнейшем к ним будет припаян конец коаксиального кабеля.
Расположение и подсоединение
Такая антенна может располагаться как на открытом воздухе, так и внутри дома, будучи прикрепленной к какому-нибудь стационарному предмету на окне или даже к «не очень стационарному» (например, к занавеске)
В последнем случае только крайне важно будет правильно сориентировать антенну по направлению к излучателю сигнала. С подключением тоже невозможно ошибиться – гнездо для коаксиального кабеля у телевизора только одно. Как уже упоминалось выше, для приема цифрового телевидения могут подойти простые дцм-антенны или же мультиволновки
В этом случае разъемы их штекеров нужно просто подключить в штатные гнезда в телевизоре
Как уже упоминалось выше, для приема цифрового телевидения могут подойти простые дцм-антенны или же мультиволновки. В этом случае разъемы их штекеров нужно просто подключить в штатные гнезда в телевизоре.
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.
Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
- На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
- К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
Лучшие антенны для дачи с усилителем
Антенны с встроенным усилителем сигнала подойдут для жителей населенных пунктов, находящихся далеко от телевизионных вышек и закрытых высокими постройками. Мы изучили рынок моделей такого типа и выбрали 4 варианта с лучшей дальностью приема.
Locus L025.62
Активная уличная модель для просмотра ТВ на даче. Ее назначение – прием до 60 каналов в зонах слабого покрытия. Благодаря встроенному широкополосному электронному усилителю модель улавливает сигнал от вышки, находящейся на расстоянии до 140 км от нее.
Все детали из алюминиевого профиля оцинкованы для защиты оборудования от коррозии. Небольшой вес – всего 2,9 кг – обеспечивает легкую самостоятельную установку. А длина антенны – 145 см, благодаря чему она влезает в любую машину и не создает проблем при перевозке. Питаться модель может от комплектного 12-вольтного инжектора или от телевизионной приставки напрямую.
Плюсы:
- Широкий диапазон частот – от 48,5 до 790 МГц;
- Простота сборки;
- Блок питания с сепаратором в комплекте.
Минусы:
Ненадежная упаковка полиэтиленовыми пакетами.
GAL «Супер-Дачник»
Одна из самых надежных уличных антенн для дачи с усилителем. В отличие от большинства других моделей GAL «Супер-Дачник» способен принимать и аналоговые, и цифровые сигналы. Поддерживаемые частотные диапазоны – VHF, FM, UHF, DVB-T/T2.
Устройство компактно, выполнено из стали и защищено порошковым полимерным покрытием. Благодаря усилителю уровень сигнала достигает 36 дБ. В комплекте идет адаптер питания, ТВ усилитель, кабель длиной 6 метров, крепежи для разного типа установки, фурнитура и вся требуемая документация.
Плюсы:
- Простая сборка и установка;
- Не боится перепадов температуры и повышенной влажности;
- Надежная картонная упаковка;
- Диапазон приема от 174 до 862 МГц.
Минусы:
Устанавливать модель в одиночку крайне неудобно.
Всеволновую модель GAL «Супер-Дачник» можно купить прямо по дороге на дачу, поскольку она продается не только в специализированных магазинах, но и в обычных гипермаркетах.
РЭМО BAS X11102-5V MAXI
РЭМО BAS X11102-5V MAXI входит в ТОП лучших ТВ антенн для дачи с усилителем и подходит для установки в отдаленных от телецентра районах. Модель улавливает каналы от 21-го до 69-го на расстоянии до 120 километров даже в условиях засоренных помехами зон приема. Высокая дальность приема обеспечивается, в том числе и увеличенными размерами оборудования (236 на 56 на 57 см), поэтому устанавливать его лучше вдвоем или втроем Каркас сделан из облегченного и долговечного алюминия. Коэффициент усиления – 38 дБ.
Плюсы:
- В конструкцию встроены анти-LTE и анти-GSM фильтры;
- Питание от приставки или USB-порта;
- Простота сборки;
- Совместимость практически со всеми моделями телевизоров.
Минусы:
- Большой размер;
- Кабель не идет в комплекте.
Cadena AV-9018BO
Самая устойчивая к погодным условиям наружная антенна с встроенным усилителем. Компактный приемник установлен во влагозащищенный корпус из ударопрочного пластика. Он имеет стойкое покрытие, защищающее оборудование от уф-лучей и не позволяющее материалу выгорать. Установить оборудование можно как на стену с помощью комплектных крепежей, так и на мачту.
Модель принимает цифровой сигнал различных стандартов. Всенаправленность антенны упрощает процесс долгой настройки и поворачивания оборудования из стороны в сторону для поиска сильного сигнала. Cadena AV-9018BO обеспечивает хороший прием при любом расположении.
Плюсы:
- Надежная упаковка из плотного картона;
- Шум усилителя – не более 3 дБ;
- Стильный внешний вид.
Минусы:
Питание возможно только от сетевого адаптера.
Для модели нужно подготовить розетку. Подключить питание напрямую от приставки или телевизионного порта не получится.
Выводы и полезное видео по теме
Пошаговый инструктаж по изготовлению телеантенны из алюминиевых банок:
Расчет, сборка антенны цифрового вещания по Харченко:
Самодельная конструкция позволит сэкономить бюджет, ведь примитивный уловитель сигнала можно соорудить из подручных средств. Работы по изготовлению не занимают много времени.
При соблюдении ряда норм, технологии сборки и подключения, получится сделать эффективное устройство для замены штатной телеантенны.
