Недостатки
- Понижение эффективности. КПД SMD-диодов уменьшается с увеличением электрического тока. Уровень нагрева также возрастает с увеличением тока, что снижает срок службы устройства. Эти эффекты накладывают практические ограничения на ток, пропускаемый через светодиод.
- Влияние насекомых. Светодиоды гораздо более привлекательны для насекомых, чем лампы накаливания или натриевые газоразрядные лампы.
- Использование в зимних условиях. Они не выделяют большое количества тепла в сравнении с традиционными электрическими лампами, светофоры с SMD-диодами остаются покрыты снегом.
Особенности маркировки
Каждый светодиод smd имеет символьное обозначение, при помощи которого можно узнать габаритные размеры чипа. Это значит, что если размер равен 4,5х2,0, то маркировка соответственно – SMD 4520. Самыми популярными типоразмерами для современной светодиодной ленты считаются – 3528, 5050 и 5630, в этот список также можно добавить 5730. При помощи них выполняется полное освещение жилых и коммерческих помещений. Они практически заменяют стандартные лампы накаливания.
Среди всех указанных, самым ярким считается 5630 тип, который зачастую используют в комнатах с большими окнами. Каждый диод smd отличается своими параметрами:
Яркость и мощность освещения;
Энергопотребление;
Рассеивающая способность;
Срок эксплуатации;
Температура освещения.
Все эти аспекты учитываются при покупке светодиодной ленты или диодов по-отдельности. Особенно важен параметр температуры и рассеивания, которые существенно влияют на количество света и его цветность. Более дешевые модели обладают неприятным желтым оттенком, а более дорогие – холодными, светлыми тонами.
Как правильно расшифровать маркировку?
Маркировка смд светодиодов предоставляет пользователю краткую информацию об изделиях. Например, перед нами светоизлучающий диод, маркированный SMD 2835 UWC 5. Расшифровываем: типоразмер 2835 с габаритами 2,8×3,5 мм, мощностью 0,5 Вт, белый оттенок свечения.
| Тип SMD | Кол-во кристаллов | Габариты, мм |
| 3528 | 1 | 3,5х2,8х1,4 |
| 5050 | 3 / 4 | 5х5х1,6 |
| 5630 | 1 | 5,6х3х0,75 |
| 5730 | 1 / 2 | 5,7х3х0,75 |
| 3014 | 1 | 3х1,4х0,75 |
| 2835 | 1 | 2,8х3,5х0,8 |
Как определить светодиод по внешнему виду?
Измеряете габариты диода с помощью любой линейки. Ищете размеры в таблице, определяете тип изделия и смотрите его характеристики.
| Тип SMD | Кол-во кристаллов | Габариты, мм | Мощность, Вт | Ток, мА | Светопоток, Лм |
| 3528 | 1 | 3,5х2,8х1,4 | 0,02 / 0,06 | 20 | 5-7 |
| 5050 | 3 / 4 | 5х5х1,6 | 0,02 | 60 / 80 | 18-20 |
| 5630 | 1 | 5,6х3х0,75 | 0,2-0,4 | 150 | 58 |
| 5730 | 1 / 2 | 5,7х3х0,75 | 0,5 / 1 | 150 / 300 | 50 / 158 |
| 3014 | 1 | 3х1,4х0,75 | 0,1-0,12 | 30 | 9-13 |
| 2835 | 1 | 2,8х3,5х0,8 | 0,2 / 0,5 / 1 | 60 / 150 / 300 | 20 / 50 / 100 |
Как определить полярность светодиода?

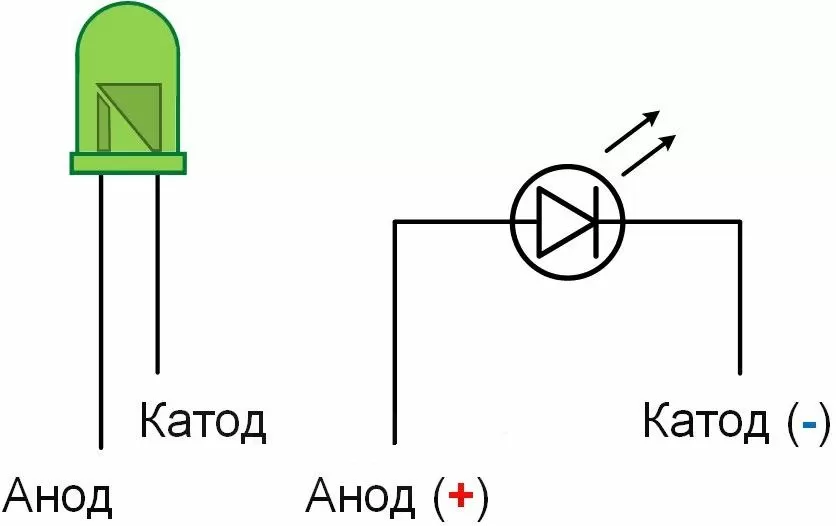

В прозрачном корпусе выводного светодиода можно увидеть анод и катод характерной формы.
На SMD-корпусах виден угловой срез, указывающий на катодный вывод. На тыльной стороне размещена площадка теплоотвода, смещенная в сторону анода.
Еще одним указателем полярности являются пиктограммы: треугольник, буквы П и Т. Направление буквенных выступов и вершины треугольника указывает на катод.
Основные технические характеристики
Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.
Напряжение питания
Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:
- +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
- +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
- +12 В является наиболее безопасным напряжением для человека.
Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.
Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.
Степень защиты от влаги и пыли
Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:
- IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
- IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
- IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
- IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
- IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
- IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.
Плотность светодиодов
Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.
Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.
Световой поток
Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:
- Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
- Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.
На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.
Conclusion
LEDs have had a big impact on almost every kind of industry. It became possible to create cost-effective lighting devices. And this, in turn, led to a decrease in the amount of pollution and emissions into the environment. The compactness and convenience of working with LEDs has attracted a large number of specialists in this field. Almost everyone can handle the connection of ready-made LED strips to the adapter, and then to the mains.
smd 5630 power per meter
The use of LED backlighting in high-tech products also did not go unnoticed. Modern televisions began to give a richer bright picture. Smartphones have acquired an energy-efficient backlight system for their screens. Various means of indicating devices using LEDs have become much smaller and more economical.
smd 5050
В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.
Трехкристальный светодиод 5050
Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.
Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:
- одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
- RGB и RGBW, имеющие три и четыре канала соответственно.
Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.
Светодиодные ленты 5050 одноцветная (слева), RGB и RGBW
Параметры и технические характеристики светодиода 5630 SMD LED
Все популярней становится яркая светодиодная лента 5630. Произведена по последним технологиям, совмещает в себе оптимальное количество мощности и потока света. Монтаж ленты предусматривает изучение некоторых нюансов, способствующих получению долговечного освещения.
Технические характеристики и параметры
Светодиодная лента smd 5630 представлена микросхемой, что устойчива к температурам и пульсациям. Обладает обширным ракурсом осмотра, малогабаритным объемом. Невзирая на снижение контактной площадки кристалла, светящееся течение получилось сберечь, оно соответствует 40 Лм.
Верхняя площадь кристалла находится под рассеивающей линзой, которая сделана из прочного силиконового компаунда.
Лампы в smd 5630 состоят из 42 компонентов, изнутри находится ресурс питания на балластовом конденсаторе. Устройство с четырьмя выходами, то только два из них задействованы. На нижней стороне установлена теплоотводящая подложка.
При покупке надо удостовериться, что устройство испытано и безопасно для эксплуатации.
Если покупается лента 5630 неизвестной ТМ, то надо взять большее количество полос, чем требуется. Ток, при этом, подается ниже заявленного. Это поможет избежать быстрого деформирования элементов.
Полная характеристика ультрафиолетовых светодиодов и лент.
Цветовая температура имеет различные показатели в зависимости от подаваемого света: теплый – до 3000 К, нейтральный – до 4500 К, холодный – до 6500 К.
В таблице приведены основные характеристики полосы 5630 в сравнении с другими лед источниками.
На рисунке представлена схема параметров светодиода 5630 smd led:
Область применения
Светодиоды 5630 smd led применяются в разных световых приборах: рекламные стенды, витрины магазинов, подсветка в салоне машины, растровые осветительные приборы, дизайнерские решения домов, квартир, декоративное, наружное применение.
Применение таких источников позволяет значительно снизить потребление энергии, при этом не требуются затраты при обслуживании устройства.
Светодиоды 5630 – самая распространенная форма среди подобных материалов. Имеет отличные характеристики эффективности, поэтому широко распространено их применение в светодиодных лампах.
Как правильно подключить RGB ленту: пошаговая инструкция.
Мощность лент
Мощность полосы маркирована на ней. Если записи нет, то понадобится произвести подсчет количества диодов на протяжении метра.
Оригинальная лента содержит светодиод мощностью близкой к 0,5 Вт.
Но такие показатели редкость, так как рынки переполнены китайским товаром. В них диод низкого качества и чаще мощностью в 0,15 Вт.
Технические характеристики
При отсутствии критических перепадов напряжения в сети и стабильной температур в интервале 18-22°С светодиод 5730 излучает световой поток 110 люмен при затратах мощности 1,1 Вт в час. Сила тока при стабильных показателях составляет 350 мА, в импульсном режиме – 800 мА.
LED-лампы для стандартного цоколя и работе от электросети 220 В
Температура воздуха в помещении, где работают источники, имеет критическое значение для величины тока и интенсивности светового потока. Ввиду большой мощности светодиодов монтировать их можно только в алюминиевые профили, отводящие тепло. Если не предусмотреть теплоотводящее основание, кристаллы начнут перегреваться, световой поток уменьшится и лампа перегорит. Для этих же целей в конструкции предусмотрен радиатор для теплоотвода.
Некоторые производители экономят на установке хороших радиаторов, снижая тем самым себестоимость продукции, что ударяет по качеству осветительных приборов. Радиатор рассчитан на максимальную рабочую температуру 65°С, чего достаточно для сохранения интенсивности потока в 50-70 люмен и корректной работы.
На диаграмме взаимодействия тока, напряжения и температуры на световой поток видно, как изменяется последний соответственно изменению рабочих параметров.
Диаграммы
Для сохранения кристаллов светодиода 5730 прямоток не должен превышать значения в 170 миллиампер – с одной стороны это уменьшит интенсивность относительного потока до 50 лм, с другой обеспечит длительный срок эксплуатации. Можно увеличить это значение и до 350 мА, чтобы интенсивность света достигла максимального значения 11 лм, но в этом случае должен быть либо мощный радиатор у кристалл либо отрицательная температура в помещении, чтобы кристалл успевали охлаждаться.
Технические особенности осветительного прибора
По спектрофотометрической (цветовой) температуре, измеряющейся в кельвинах, светодиоды 5730 делятся на 4 группы, охватывающие весь спектр излучения:
- теплый желтый – 3000-4000 K;
- нейтральный – 4300-4800 K;
- чистый белый – 5000-5800 K;
- холодный голубой – 6000-7500 K.
Спектр излучения света
Что можно сделать из светодиодов своими руками?
Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.
Мнение эксперта Игорь Мармазов Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”
“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”
Стабилизатор для диодных ламп – подобный можно спаять самостоятельно
Стабилизатор тока – какую функцию он выполняет
Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.
Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.
Схема подключения дневных ходовых огней на автомобиле
Дневные ходовые огни на автомобиль
Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».
Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.
Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца
Такую рекламу легко можно сделать самостоятельно
ДХО должны быть заметны при свете солнца. Такую рекламу легко можно сделать самостоятельно
Мигающие светодиоды – для чего это нужно?
Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды
В результате получается мигающая реклама, которая явно привлечет внимание
Цветомузыка на световых диодах – сложно ли ее сделать
Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.
Простейшая цветомузыка – осталось подключить датчик звука
В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.
Индикатор напряжения: что делать, если он перегорел
Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.
Этот диод можно с легкостью заменить при желании
Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).
Принципы их классификации и виды
По сфере применения их группируют на бытовые и промышленные. В соответствии со способом монтажа они бывают накладными и встраиваемыми
Если брать во внимание место установки, различают потолочные (ALS), настенные, настольные и напольные осветители. Есть светодиоды, которые вмонтированы в предметы обстановки. Хх так и называют мебельными
Хх так и называют мебельными
Хх так и называют мебельными.
Существуют также антивандальные варианты – ударопрочные светодиодные осветительные приборы, к примеру, Star NBT 16 Led. Есть такие, которые монтируют внутри бассейна. В этом случае их непременно помещают во влагонепроницаемый корпус. Если требуется обустроить освещение во взрывоопасной зоне, осветительное устройство обязательно снабжают соответствующим взрывозащищенным кожухом (пример тому – прибор ВЗГ-200). Если светильник должен выполнять свои функции непосредственно на производстве, подыскивают специально пылевлагозащищенную его модель OPL UNI 1200.
Но главным критерием, отличающим эти устройства от других видов, являются характеристики светодиодных светильников. Вот об этом стоит поговорить более детально.
Чем отличаются светодиодные ленты — 3 характеристики
Светодиодная лента это одна из разновидностей светодиодного светильника, выполненного в виде гибкой пластиковой основы с клеящим слоем на обратной стороне и расположенными на ней светодиодами. Она используется для декоративной подсветки интерьера, а также как альтернатива основному источнику освещения. Поставляется в пластиковых катушках.
Длина в катушке — 5 метров. Лента представляет из себя единую медную плату, на которой расположены резисторы и светодиоды. Эти пять метров состоят из отдельных сегментов по 5 см каждый.
Например у ленты SMD3528 на таком сегменте располагается 1 резистор и 3 светодиода. У ленты SMD5050 для каждого светодиода установлен свой резистор. По краям сегмента расположены линии разреза и места под пайку. Таким образом при необходимости ленту можно укоротить только на длину кратную длине сегмента.
Медное основание светодиодной ленты — это фактически те же самые провода, только в плоском исполнении. По сечению они рассчитаны на ток, способный запитать участок не более 5м. Самостоятельное удлинение ленты может привести к ее выходу из строя.
Виды светодиодных лент
Светодиодные ленты бывают нескольких типов:
одноцветные или монохромные
цветные или RGB=Red-Green-Blue (красный-синий-зеленый)
Отличить одноцветную от RGB можно по количеству припаянных проводков. На монохромной их всего два, а на цветной четыре.
При этом для подключения одноцветной нужен только блок питания, а для RGB ленты еще обязателен контролер.
открытые
защищенные от влаги
Также они делятся по размеру светодиодов и способу их применения. Самые распространенные это:
Менее популярны:
Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device — устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.
Цифры после SMD обозначают размер светодиода в миллиметрах — его длина и ширина.
Параметры тока, важные для подключения диода в сеть
Работа светодиодов базируется на трех основных параметрах:
- напряжение питания;
- ток потребления;
- рассеиваемая мощность.
Наиболее важными из них являются напряжение светодиода и сила тока. Значение мощности несложно вычислить самостоятельно, перемножив эти два показателя. Знание этих параметров может пригодиться на любых стадиях работ с элементами — от замены вышедших из строя, до подбора источника питания. Базовые характеристики светодиодов необходимо рассмотреть внимательнее:
Потребляемый ток LED
Сила тока определяет стабильность функционирования элемента. Увеличение этого параметра, даже в небольших пределах, вызывает преждевременное старение кристалла (снижение интенсивности свечения) с одновременным усилением цветовой температуры. Для защиты от превышения силы тока в светодиодных светильниках или лампах устанавливаются драйверы — стабилизаторы. Подключение к сети отдельных светодиодов производится через резисторы, обеспечивающие соответствующее падение напряжения и силы тока. Номинал этих резисторов должен быть рассчитан для каждого светодиода исходя из его характеристик.
Напряжение
«Напряжение на светодиоде» — это не совсем верное выражение. Правильнее применять термин «падение напряжения», обозначающий величину на выходе устройства при пропускании через светодиод номинального тока. Элементы разных цветов имеют собственное рабочее напряжение:
- для синих, белых или зеленых светодиодов напряжение составляет 3 вольта;
- красные и желтые устройства — от 1,8 до 2,4 В.
По этим показателям можно примерно определить напряжение светодиода. Однако, нельзя уверенно сказать, какое напряжение является номинальным для данного элемента, если просто посмотреть на его цвет и не выполнить никаких дополнительных измерений. При изменении параметров тока оттенок свечения изменяется, поэтому визуально определяется не номинал, а реально существующее напряжение.
Мощность диода
Мощность — это произведение силы тока на напряжение. Показатель расчетный, внешне он практически не подлежит определению. Точно узнать мощность светодиода можно из данных на упаковке, с определенной долей погрешности параметр измеряется мультиметром. Подготовленный, опытный человек способен определить значение по внешнему виду элемента, но и тут возможны ошибки, поскольку многие модели очень похожи друг на друга.
Почему важно знать эти характеристики
Знание всех рабочих параметров светодиода поможет произвести правильную замену сгоревшего элемента. Кроме того, если знать потребление тока и вольтаж, можно вычислить мощность устройства, которая необходима при подборе соответствующего блока питания.
Например, если имеется светодиод с напряжением 3 В и силой тока 0,1 А, его мощность составит 0,3 Вт. Соответственно, при соединении 10 штук значение увеличится до 3 Вт.
Исходя из этих показателей, для сборки понадобится блок питания мощностью 3,3 Вт (с учетом 10% запаса для более стабильной работы).
Характеристики светодиодов
Параметры устройств влияют на возможность использования их в различных сферах. К основным характеристикам изделий относятся: вольтаж, мощность, угол свечения, цветовая температура, световой поток.
Величина тока потребления
Средняя величина силы тока на кристалле составляет 0,02 А. Для чипов с несколькими кристаллами характеристика увеличивается кратно их количеству. Колебания параметра негативно сказываются на интенсивности свечения и сроке службы. Увеличение тока повышает цветовую температуру чипа, меняет оттенок свечения. Для обеспечения стабильности характеристик подключают токоограничивающие резисторы.
Светоотдача, угол свечения, мощность
Световой поток LED-матрицы отличается от света, создаваемого лампой накаливания. Он направленный, поэтому более яркий в центральной части. Обычно угол рассеивания находится в диапазоне 100-120°. Для изменения параметра применяют линзы. По мощности устройства делятся на 3 группы:
- малой мощности – до 0,5 Вт;
- средней – 0,5-3 Вт;
- большой – от 3 Вт.
Характеристика необходима при расчете блока питания. Она вычисляется по формуле – сила тока умноженная на напряжение.
Цветовая температура
Типы освещенности в зависимости от цветовой температуры света
Интенсивность излучения или цветовая температура важна для комфортного восприятия освещения человеческим глазом. Существует несколько категорий белого света:
- 2700-3500 – теплый;
- 3500-5000 – нейтральный или дневной;
- выше 5000 – холодный.
Цветовая температура указывается в Кельвинах (K), она обозначается в маркировке.
Габариты и их влияние на свойства LED-источников
Разница в освещенности и направленность угла освещения
В зависимости от типа меняется размер smd светодиодов. Яркость элементов возрастает вместе с габаритами. Площадь свечения может быть круглой или прямоугольной. Чем больше параметр, тем ярче освещение. Светопоток также зависит от количества кристаллов. В различных моделях их бывает от 1 до 4 штук. Мощность устройства зависит от размера кристалла. Характеристика указывается производителем в «mil», 1 mil=0,0254 мм. Например: чип размером 45×45 mil – мощность 1 W, 24×24 mil – 0,5 W.
Цветовой диапазон
Цвет светодиода зависит от материала полупроводника и легирующих примесей. Основные цвета: красный, синий, зеленый и желтый. Белый цвет получают путем нанесения слоя люминофора на кристалл синего свечения. Двухцветные устройства используют для индикации. Трехцветные применяют в дисплеях.
Монтаж
При монтаже на плату требуется токоограничивающий резистор. Для подбора параметров лучше всего использовать калькулятор. Схема подключения нескольких элементов последовательная. При большом количестве микросхем создаются последовательные цепочки, которые необходимо соединять параллельно.
Требования к пайке диода
Яркий SMD 5730 припаян к плате оплавлением. Температура до 300°С, время — до 3 секунд. В промышленности используются специальные печи и паяльная паста. В домашних условиях потребуются мягкий оловянный припой и паяльник, нагретый до температуры 260-300°С.
Штекер остается на контактах 2-3 секунды, соблюдая некоторые обязательные условия:
- нельзя давить на тело;
- повторная пайка невозможна;
- до полного остывания нельзя поворачивать или двигать лоток.
Время восстановления припоя составляет 4 секунды.
Технические характеристики SMD 3528 (datasheet)
SMD 3528 – однокристальная матрица с малым потреблением тока и относительно небольшой яркостью. Но именно благодаря этому можно конструировать любую подсветку не заботясь о дополнительном теплоотводе. Эта сборка применяется в лентах ночного освещения, в системах подсветки рекламных лайтбоксов, светящихся указателей.
В варианте (RGB) в матрице используется три кристалла.
| Тип свветодиода | Цвет свечения | Размер, мм | Световой поток, Лм | Угол, град. | Ток, мА | Напряжение, В |
| LED-WW-SMD3528 | Белый теплый | 3,5 x 2,8 | 4,5-5,0 | 120-140 | 20 | 2,8-3,2 |
| LED-CW-SMD3528 | Белый | |||||
| LED-B-SMD3528 | Синий | 0,6-0,85 | ||||
| LED-G-SMD3528 | Зеленый | 2,8-3,5 | ||||
| LED-Y-SMD3528 | Желтый | 1,2-1,6 | 1,8-2,0 | |||
| LED-R-SMD3528 | Красный | |||||
| LED-RGB-SMD3528 | RGB | 0,6 | 120-140 | 20 | 2,0-2,8 | |
| 1,6 | 20 | 3,2-4,0 | ||||
| 0,3 | 20 |
