Как заменить автомат под напряжением и без — ошибки и правила при замене выключателя своими руками.

Замена автомата под напряжением

Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.

Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.

Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.

Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки. Что это такое и почему именно его необходимо монтировать на вводе, читайте в отдельной статье.

Вся эта работа обычно происходит в подъезде. Упрощенная схема типичного этажного электрощитка (для одной квартиры) в большинстве многоэтажек, выглядит следующим образом.

Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.

От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые «орехи».

Через них фаза и ноль поступают на пакетный переключатель (пакетник).

В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.

Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.

Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.

Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру. Там уже стоит отдельный распредщиток.

Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).

Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.

Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.

Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п. Первое, что хотелось бы отметить, если у вас нет никакого опыта в работе с электричеством, никогда не занимайтесь самостоятельной заменой аппаратов защиты под напряжением.Пригласите для этого дела опытных электриков.

Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.

Запомните главное правило — работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.

Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.

Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.

Второе — работать нужно не голыми руками, а в перчатках.

Если у вас есть диэлектрические, это наилучший вариант.

При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.

Третье — вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.

Виды электрощитков

Техника безопасности при замене пробок на автомат

Этот материал рассчитан на людей, не имеющих большого опыта работы в электроустановках. Поэтому будет не лишним напомнить основные правила безопасности. Их всего четыре. Перед тем как начать демонтаж старого щитка необходимо:

• Снять напряжение с участка электрической сети, на котором будут производиться электромонтажные работы.
• Проверить отсутствие напряжения.
• Перед проверкой отсутствия напряжения убедиться в исправности прибора, которым будет производится проверка.
• Заизолировать на время монтажа фазный провод идущий к счетчику.

Чтобы снять напряжение с электропроводки нужно в этажном распределительном щитке отключить пакетный выключатель или автомат, питающий вашу квартиру.

Проверку отсутствия напряжения можно выполнить двухполюсным указателем напряжения, мультиметром или вольтметром, индикатором фазного провода (контактным или бесконтактным). Наиболее доступными являются простые контактные индикаторы выполнение в виде отвертки с неоновой лампочкой или светодиодом. Один из вариантов такого индикатора-отвертки показан на рисунке.

Для проверки отсутствия напряжения выверните пробки или автоматические выключатели пробочного типа из пробкодержателей. Убедитесь в отсутствии напряжения на центральных и резьбовых контактах обоих держателей. Если вы пользуетесь индикаторной отверткой, то во время проверки нужно касаться пальцем электрического контакта на ее торце.

Внимание! Никогда не пренебрегайте проверкой исправности прибора перед проверкой отсутствия напряжения. Для того чтобы убедиться в исправности прибора можно воспользоваться розеткой заведомо находящейся под напряжением

Если нет возможности снять напряжение

В частном доме часто невозможно отключить электроэнергию полностью. Счетчик электричества всегда остается под напряжением. Для безопасного производства работ необходимо отсоединить фазный провод от первой клеммы электросчетчика под напряжением и тщательно заизолировать его

Выполнять это нужно очень осторожно. Все операции нужно производить в диэлектрических перчатках и использовать инструмент с изолированными рукоятками. Защитите глаза с помощью очков или прозрачного защитного экрана! Для большей безопасности положите под ноги резиновый коврик, например, автомобильный

Защитите глаза с помощью очков или прозрачного защитного экрана! Для большей безопасности положите под ноги резиновый коврик, например, автомобильный.

Изолировать находящийся под напряжением провод можно с помощь изоляционной трубки (кембрика) подходящего размера. Для того чтобы трубка случайно не слетела, ее можно зафиксировать с помощью одного-двух витков изоляционной ленты.

Внимание! Все что изложено выше не является руководством к действию. Все операции, выполняемые под напряжением, вы делаете на свой страх и риск!

Как безопасно заменить 3-х фазный автомат под напряжением?

Замена электрического оборудования под напряжением является сложным и опасным процессом, который требует особого внимания и предосторожности. Замена трехфазного автомата под напряжением — это процедура, которую можно выполнить, но только при соблюдении определенных правил безопасности и с использованием специального оборудования

1. Подготовка и планирование: перед началом работы необходимо подготовиться и спланировать все действия. Проверьте, что у вас есть все необходимые инструменты и запасные части, а также учетные записи всех участников работ.
2. Оценка рисков и безопасности: перед заменой автомата определите все возможные риски и примите меры для их предотвращения. Убедитесь, что вы и все участники процесса обладают достаточными знаниями и опытом работы с электрическими установками.
3. Отключение питания: перед началом замены автомата необходимо отключить питание. Убедитесь, что вы работаете в соответствии со всеми правилами безопасности и используете защитные средства, такие как диэлектрические перчатки, очки и защитную одежду.
4. Идентификация и отсоединение проводов: перед заменой автомата необходимо идентифицировать и отсоединить все провода. Обязательно отметьте провода, чтобы знать, какой провод относится к какому контакту нового автомата.
5. Установка нового автомата: после отсоединения всех проводов можно приступить к установке нового автомата. Убедитесь, что все провода подключены правильно и крепко закреплены.
6. Проверка работоспособности: после установки нового автомата необходимо проверить его работоспособность. Убедитесь, что все провода правильно подключены и что автомат функционирует без проблем.
7. Включение питания: после проверки работоспособности нового автомата можно включить питание. Убедитесь, что все подключено правильно и что нет никаких причин для неисправности или короткого замыкания.

Всегда помните, что замена электрического оборудования под напряжением является опасной процедурой и должна производиться только опытными и обученными специалистами

Работа с электричеством требует особого внимания к безопасности и соблюдения всех необходимых мер предосторожности

Примечание: Эта статья не является руководством по безопасной замене автомата. Она предоставляет только общую информацию и не заменяет профессиональных знаний и навыков.

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Чтобы исключить негативный исход ситуации – лучше воспользоваться услугами электрика. Профессионалы сделают свою работу быстро и качественно.

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Как подключать фазовый и нулевой провод

Подключение фазового проводника к автомату обязательно. Нулевой проводник не всегда должен проходить через автомат, но есть случаи, когда рекомендовано использование двухполюсного автоматического переключателя, и тогда через него проходят и фаза, и ноль – каждый провод через свою секцию .

Одновременное отключение фазы и нуля оправдано особенно в тех ситуациях, когда в дом или нежилое здание вводится трёхфазное напряжение. В таких ситуациях больше риска, что какая-нибудь из фаз может замкнуться с нулём. Это режим короткого замыкания, на который обязан отреагировать автомат, защищающий эту фазу. Но в те доли секунды, пока он будет срабатывать, на двух других фазах возникнет перенапряжение. То есть вместо положенных 220 В там могут оказаться все 380 В – разница напряжений между двумя фазами при обычном трёхфазном подключении.

Ни один бытовой прибор на такое напряжение не рассчитан, и чем он мощнее, тем больший ток он пропускает, и тем больше вероятность его перегорания при перенапряжении. Там, где у маломощного прибора сразу же сгорит предохранитель, мощное оборудование ещё будет «терпеть» какое-то время большую нагрузку, и за это время как раз может выйти из строя импульсный блок питания или трансформатор. Поэтому такую технику, как котлы, посудомоечные и стиральные машины предпочтительнее защищать двухполюсными автоматами, которые перерубают сразу две цепи.

Прибор для экономии электроэнергии Electricity Saving BoxПочитать отзывы можно здесь

Имейте в виду, что перекос фаз вреден и для источника, который питает здание. Генератор, трансформаторная будка, подстанция — все это очень скоро испортится. Для таких целей существуют специальные трёхфазные автоматы, которые при большом перекосе или аварии на одно из фаз могут отключить сразу все три фазы одновременно. Для более ответственных цепей рекомендуется подключать четырёхфазный автомат, который обесточивает ещё и нулевой провод.

Способы установки УЗО

Возможны два способа установки устройства. Первый вариант предполагает установку общего УЗО в схему электропроводки, сразу за счетчиком и автоматом. При одном общем УЗО для квартиры или дома, очень трудно найти место утечки тока через изоляцию проводов. Такое нарушение изоляции нужно искать по всей квартире или коттеджу.

Вариант схемы электропроводки с общим УЗО и защитным заземлением в однофазной сети

В этом случае УЗО обесточит всю квартиры. Во другом варианте устанавливается несколько УЗО, отдельно для каждого направления электропроводки, в гостиную комнату, кухню, спальню комнату и детскую. Такая схема раздельной электропроводки по комнатам собирается в электрощитке в прихожей.

В этом же электрощитке устанавливается несколько УЗО. Такой вариант конечно затратный, но он имеет некоторые преимущества. Во – первых, при срабатывании УЗО, сеть будет выключена только в одном направлении, а в другой части квартиры напряжение сети сохранится. В одном помещении будет легче искать повреждение электропроводки.

Вариант схемы электропроводки с отдельным УЗО для розеток и защитным заземлением в однофазной сети

В детской комнате отдельно подключенное устройство УЗО защитит детей от прикосновения к опасной розетке быстрее, чем в варианте общего УЗО. Для варианта детской комнаты ставят УЗО с током отключения, менее 10 мА. В ванную, или на кухню, где стоит стиральная машина, нужно ставить УЗО с большим значением тока срабатывания (300мА – 500мА), потому что УЗО с током отключения в 10 мА будет постоянно отключать кухню.

УЗО выбирают по оптимальному току для всех нагрузок в амперах. Время срабатывания УЗО — качественного устройства — до 0,1 секунды, за это время не чувствуется удара током. Проверять на работоспособность устройство защиты нужно нажатием тестовой кнопки УЗО раз в месяц и после каждого аварийного срабатывания.

Безопасность прежде всего

Поводя итог всему вышесказанному, нужно сказать, не нужно никогда забывать о безопасности при работе с электричеством. Пренебрежение хотя бы одним из них может привести к серьезным проблемам со здоровьем, а порой и к летальному исходу.

Человека, плохо изолированного от земли, и при прикосновении к фазе может бить током. Электричество пройдет через все тело и уйдет в землю. Довольно часты случаи, когда человек погибает от воздействия электротока, проходящего через сердце.

Проводник заземления безопасен и его смело можно брать в руки

Но и тут нужно делать это с осторожность и заранее проверить его на предмет отсутствия обрывов и в проводке и электрощите

Именно поэтому жизненно необходимо приобрести спецодежду, прорезиненый инструмент и использовать изоляционные материалы для работы с электропроводами.

Сидорков Евгений Сергеевич

Прибор для экономии электроэнергии Electricity Saving BoxПочитать отзывы можно здесь

Когда необходима проверка

Согласно требованиям ПУЭ и ПТЭЭП, контроль исправности защитных автоматов производится во всех случаях официальных электроизмерительных испытаний.

То есть, такая необходимость возникает:

• при сертификации изделия после его разработки;
• при вводе электроустановки в эксплуатацию (приёмосдаточные испытания);
• в ходе планово-профилактических проверок электросети;
• после капитальных, плановых или аварийных ремонтов.

Отдельно подчеркнём важный момент: проверку автоматических расцепителей может производить только квалифицированный персонал, имеющий удостоверения по электробезопасности не ниже 3 группы и при наличии соответствующего оборудования.

В ходе испытаний производится прогрузка выключателя мощными импульсами тока и фиксируются временные показатели процесса срабатывания. Поскольку в данном случае граница между «годен» и «не годен» лежит в пределах нескольких миллисекунд, ни о каких самостоятельных выводах о работоспособности прибора и речи быть не может.

Любой вариант самостоятельных проверок (включая срабатывание по кнопке «тест» в тех устройствах, где она есть) подтвердит лишь факт исправности механической системы, но никак не правильность регулировок прибора.

Официальное экспертное заключение о соответствии характеристик автоматического расцепителя нормам и требованиям, озвученным в соответствующих стандартах, может дать лишь сертифицированная электроизмерительная лаборатория.

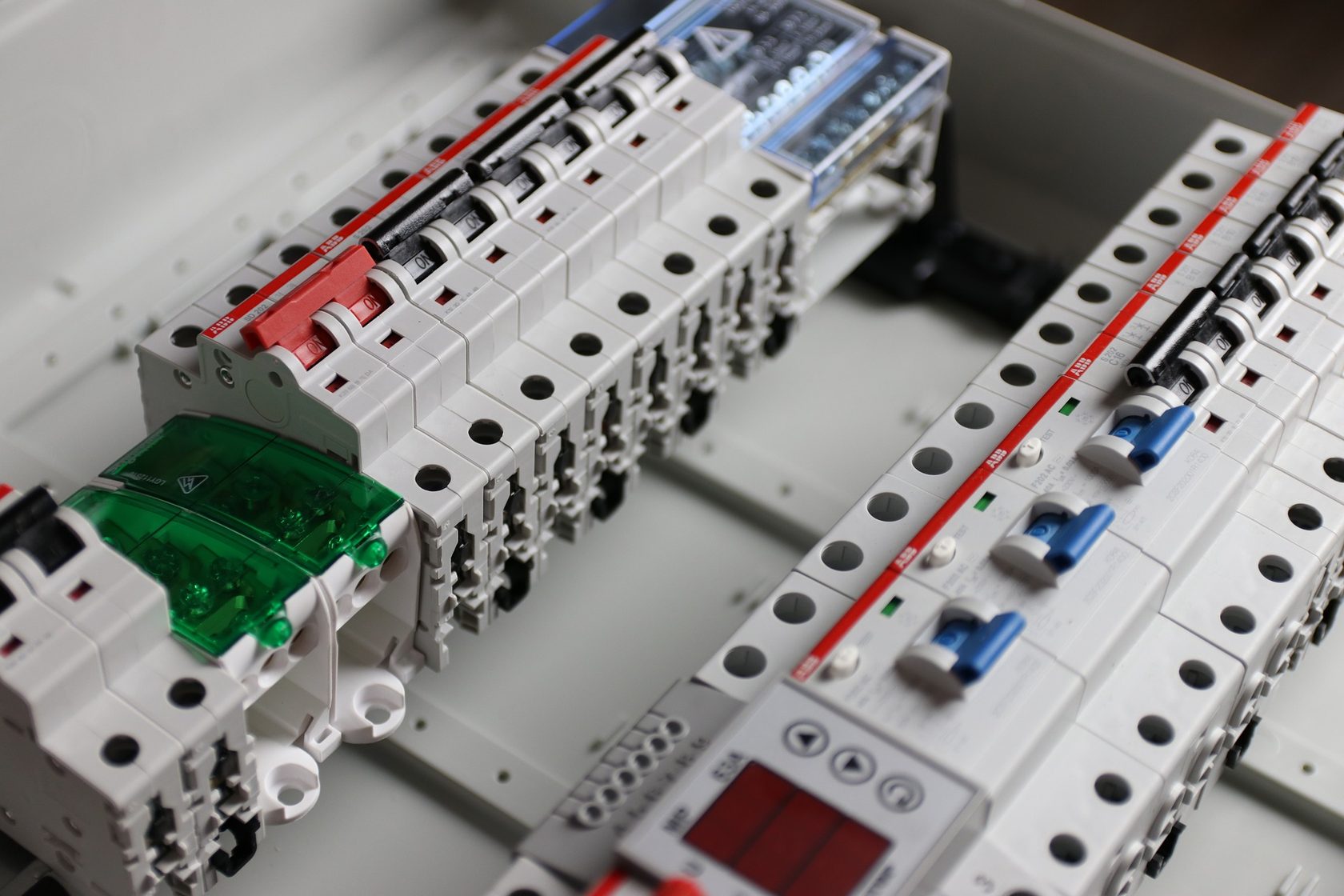

Сборка щитка — пошаговая инструкция

1. Расположите автоматику на верхней рейке так, чтобы она выглядела как после фиксации. Первым делом укладывают рубильник, а после — УЗО.
2. Следом переходим ко второй рейке, после чего следует расставляем автоматы в корректном положении, начиная справа.
3. При помощи гребенок запитываем автоматику между собой.
4. Миниатюрную гребенку по готовности вставляют в автоматику и затягивают винтовые крепления.
5. По такой же схеме запитывают нижнюю автоматику.
6. От рубильника на УЗО подавляем питание (это необходимо для проверки функциональности).
7. Теперь проверьте соединение на работоспособность. Подготовьте кабель, с соединением на одном конце и вилкой на другом. Один конец подключают к автомату, а второй в розетку.
8. Подайте питание на устройство защитного отключения.
9. Сдвиньте нижние автоматы вправо и зафиксируйте.
10. Уберите кабель и поместите конструкцию в электрощиток.
11.  Запитайте автоматы к каждому УЗО. При помощи нового кабеля соедините.

После того, как проверите функционирование устройства, закройте его крышкой.

Как подключить автомат в щитке без ошибок

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

питающий провод при подключении автоматов

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

неподвижный контакт находится сверху

как подключить автомат сверху или снизу

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка 1 – Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Ошибка 2 – Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Ошибка 3 – Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

многожильных провода к одному зажиму автомата

Пайка проводов под зажим автомата — ERROR (ошибка)Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка.

облуживать многопроволочную жилу

Источник

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Типы УЗО АС, А, В

В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:

УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение,  теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.

УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом

УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.

ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику.

Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.

УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.
