544.2 Заземлители и защитные проводники для устройств защиты, срабатывающих при отклонении или исчезновении напряжения
544.2.1 Должен быть предусмотрен дополнительный заземлитель, не связанный
электрически с другими заземленными металлическими частями, такими как
металлоконструкции, металлические трубы, металлические оболочки кабелей. Это
условие считают выполненным, если вспомогательный заземлитель установлен на
определенном расстоянии от заземленных металлических частей.
544.2.2 Заземляющий проводник, идущий от вспомогательного заземлителя, должен быть
изолированным во избежание соприкосновения его с защитным проводником системы
защитного заземления или с соединенными с ним или другими проводящими частями,
которые могут находиться в соприкосновении с системой защитного заземления.
Примечание — Это требование необходимо
соблюдать во избежание случайного шунтирования датчика напряжения.
544.2.3 Защитный проводник должен быть соединен с корпусами только того
электрического оборудования, которое должно отключаться в случае срабатывания
защитного устройства.
1.7.121
В качестве PE-проводников в электроустановках напряжением
до 1 кВ могут использоваться:
1) специально предусмотренные проводники:
жилы многожильных кабелей;
изолированные или неизолированные провода в общей оболочке
с фазными проводами;
стационарно проложенные изолированные или неизолированные
проводники;
2) открытые проводящие части электроустановок:
алюминиевые оболочки кабелей;
стальные трубы электропроводок;
металлические оболочки и опорные конструкции шинопроводов и
комплектных устройств заводского изготовления.
Металлические короба и лотки электропроводок можно
использовать в качестве защитных проводников при условии, что конструкцией
коробов и лотков предусмотрено такое использование, о чем имеется указание в
документации изготовителя, а их расположение исключает возможность
механического повреждения;
3) некоторые сторонние проводящие части:
металлические строительные конструкции зданий и сооружений
(фермы, колонны и т.п.);
арматура железобетонных строительных конструкций зданий при
условии выполнения требований 1.7.122;
металлические конструкции производственного назначения
(подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов,
обрамления каналов и т.п.).
Место установки
Главную шину можно поместить внутри вводного устройства электроустановок. В случае отдельной установки шина должна располагаться в удобном доступном месте.
Если изделие будет ставиться в местах, доступных только квалифицированным работникам, следует выбрать открытое расположение. В случае риска доступа посторонних людей следует поставить заземляющую шину в защитную оболочку – шкаф, коробка, ящик с ключом. Обязательно должно быть обозначение заземления на корпусе оболочки, а также таблица с техническими характеристиками изделия.
Если строение имеет несколько обособленных вводов, шина устанавливается на каждое вводное оборудование. Все шины следует соединить проводником, который будет уравнивать потенциалы. Сечение провода должно составлять не менее половины сечения PE кабеля. Все части должны соответствовать требованиям ГОСТ и ПУЭ.
Требования к установке защитного короба
ГЗШ в сборе ГЗШ-4-10
К установке короба предъявляются особые требования. Щиток обязательно нужно оснастить замком, чтобы не было несанкционированного доступа. Его можно ставить на высоте не ниже 150 см от пола, чтобы в ящик случайно не залезли дети. Место установки должно выбираться с учетом того, что на работу заземлителя влияет и окружающая среда. По этой причине в случае влажности 80% температура воздуха должна быть примерно 15-20°С. При более высоких или низких температурах надежность конструкции ухудшится. Не рекомендуется ставить короб в местах с агрессивными химическими веществами, а также источниками огня и тепла.
При установке элементов конструкции, которые реализуют рабочее заземление, следует учитывать следующие моменты:
- Чтобы установка была удобной и надежной, следует крепить главную заземляющую шину при помощи болтов на стальном корпусе короба.
- Во время монтажа необходимо соединить шину заземления и нулевую рейку при помощи стальной либо медной перемычки.
- Размеры шины должны быть сравнимы с сечением нулевого рабочего и защитного провода.
- Установка проводов относительно друг друга не регламентирована нормами и требованиями официальных организаций.
На столбе воздушной линии
ГЗШ в ВРУ на столбе
Монтаж главной заземляющей шины может осуществляться на дополнительном вводном устройстве, если оно есть. Им может быть столб, на который подводится питающая линия. По требованиям ПУЭ и других действующих нормативов необходимо соединять установленную на столбе шину с основной распределительной планкой, которая расположена во внутреннем вводном устройстве.
Кроме того следует повторно организовать заземление PEN провода на столбе путем выделения для него отдельной заземляющей шины.
Установка вне шкафа
Главная шина может монтироваться в местах, где доступ имеют только профессиональные работники. Чаще всего это заводы и производственные помещения. В таком случае ставить ее в шкаф не обязательно. Зафиксировать шину можно на поверхности изолятора из прочного материала. Примером такого изделия является пластина на 19 дюймов марки TLK. Шина заземления на изоляторах отличается надежностью и качеством работы. Она позволяет заземлить все важные установки на производстве.
Что такое заземление
Это комплекс, состоящий из металлических конструкций и проводников, который обеспечивает электрический контакт корпуса электроустановки с физической землей, то есть с грунтом. Система начинается с заземлителя: металлического электрода, заземленного в грунт. Эти элементы не могут быть одиночными, для надежности они объединяются в заземляющий контур.
Как это работает
Внешний контур заземления (который находится непосредственно в грунте), соединяется с помощью надежного проводника с внутренним контуром в помещении, или с щитком заземления. Далее, с помощью внутренней сети защитных проводников, производится подключение к корпусам электроустановок, и контактам заземления на коммутационных устройствах (распределительные щитки, коробки, розетки и прочее).
Устройства, генерирующие электроэнергию, также имеют систему заземления, с которой соединяется нулевая шина. При возникновении аварийной ситуации (фаза соединилась с корпусом электроустановки), возникает электрическая цепь между фазным проводником и нулевой шиной по линии заземления. Сила тока в аварийной цепи спонтанно возрастает, срабатывает устройство защитного отключения (автоматический выключатель) или перегорает предохранительная вставка.
Сопротивление тела человека в десятки раз выше, чем сопротивление заземления. Поэтому сила тока (при наличии фазы на корпусе электроустановки) не достигнет опасной для жизни величины.
Выбор места для монтажа ГЗШ
На столбе воздушной линии
Если на участке подводки питающей линии к основному ВРУ, расположенному на обслуживаемом объекте, имеется дополнительное вводное устройство (на столбе, например), то ГЗШ может монтироваться непосредственно на нём.
Требования действующих нормативов (того же ПУЭ, например), обязывают соединять смонтированную на столбе заземляющую шину с основной распределительной планкой, располагаемой во внутреннем вводном устройстве.
Также не следует забывать об организации повторного заземления PEN проводника на столбе посредством выделения из него отдельной шины заземления PE. Последнее означает, что указанный конструктивный элемент должен электрически соединяться с ещё одним заземляющим контуром, обустраиваемым непосредственно под опорой.

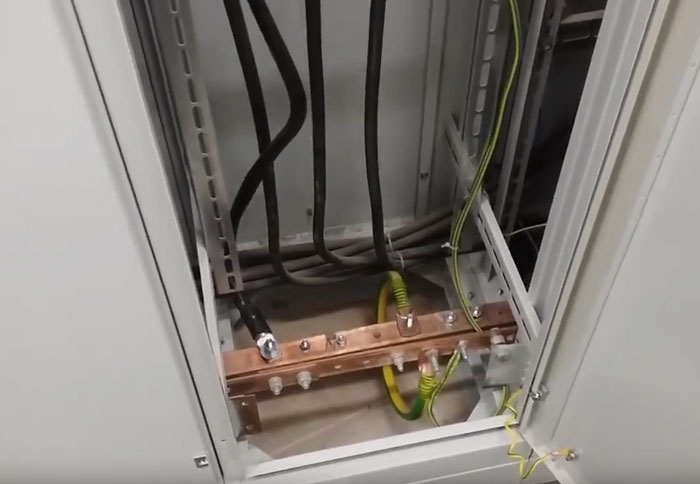

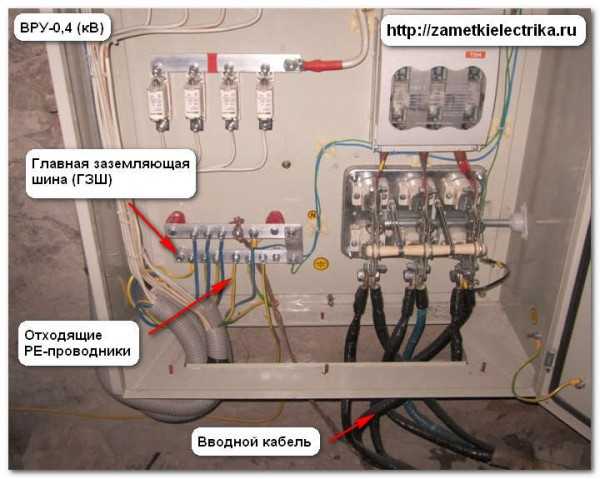

В шкафу ВРУ
Шкаф со смонтированной в нём главной шиной может размещаться непосредственно на фасаде дома в заранее предусмотренном для этого месте. На объектах производственного назначения и в зданиях различных организаций установка ВРУ, как правило, предполагает использование для этих целей специальной щитовой комнаты.
При наружном (уличном) расположении распределительного устройства корпус шкафа должен иметь индекс IP, соответствующий условиям его эксплуатации.
Монтаж элементов конструкции, реализующих шину функционального (рабочего) заземления, предполагает целый набор специальных операций, при проведении которых необходимо учитывать следующие моменты:
- для удобства монтажа главная шина фиксируется болтами на стальном корпусе шкафа;
- при монтаже шина заземления должна соединяться с «нулевой» рейкой посредством стальной (медной) перемычки;
- её размеры должны быть сравнимы с сечением защитного и нулевого рабочих проводников;
- их размещение относительно друг друга никак не оговаривается действующими нормативами.
Сечение заземляющей пластины РЕ должно быть не менее 10 мм2 (в том случае, когда она изготовлена из меди). Для стального проводника это значение не может быть менее75 мм2.
Установка вне шкафа
Вне шкафа планка главной шины заземления должна устанавливаться в местах, защищённых от постороннего доступа и вмешательства.
Она фиксируется в границах твёрдой плоской поверхности на изоляторах из достаточно прочного материала. В качестве примера открытого размещения ГЗШ рассмотрим монтаж типовой пластины на19 дюймов торговой марки «TLK».
Широко распространенные в электротехнике заземляющие шины TLK-ERH-CU – это сертифицированный продукт от «TLK», соответствующий всем оговоренным ранее требованиям. При их изготовлении на медную рейку с типоразмером 19 дюймов (19”) размещают от 14-ти до 18-ти крепёжных болтов для подключения подводящих проводников.
Дополнительная информация. Используемый для размещения 19-дюймовой рейки шкаф имеет соответствующее обозначение – «№19».
Ещё одним вариантом обустройства шины заземления является использование для этих целей специальных DIN реек, относящихся в категории типовых электротехнических изделий, объединяемых в одном шкафу.
Согласно действующим стандартам (ГОСТ, в частности) комплект из таких DIN реек может предназначаться и для других целей (они могут использоваться в качестве планок для подключения фазных и нулевых проводников).
543.1 Наименьшие площади поперечного сечения защитных проводников должны быть:
— рассчитаны в соответствии
с
или
— выбраны в соответствии с .
В обоих случаях следует
учитывать требования .
Примечание — Заземляющий зажим оборудования установки должен
допускать возможность подключения защитных проводников.
543.1.1 Площадь поперечного сечения защитного проводника S, мм2, должна
быть не меньше значения, определяемого следующей формулой (применяется только
для времени отключения не более 5 с)
где I —
действующее значение тока короткого замыкания, протекающего через устройство
защиты при пренебрежимо малом переходном сопротивлении, А;
t — выдержка времени
отключающего устройства, с.
Примечание — Следует учитывать ограничение тока сопротивлением
цепи и ограничивающую способность (интеграл Джоуля) устройства защиты;
k — коэффициент, значение
которого зависит от материала защитного проводника, его изоляции и начальной и
конечной температур. (Формула для расчета k дана в приложении ).
Значение k для защитных проводников в
различных условиях указаны в таблицах — .
Если в результате применения
формулы получается нестандартное сечение, следует использовать проводники
ближайшего большего стандартного сечения.
Примечания
2
Значение максимальной температуры для электроустановок во взрывоопасных зонах
устанавливают по ГОСТ 22782.0.
Таблица
54В — Значения коэффициента k для изолированных защитных
проводников, не входящих в кабель, и для неизолированных проводников,
касающихся оболочки кабелей
Тип изоляции защитных проводников или кабелей
Поливинилхлорид (ПВХ)
Шитый полиэтилен, этиленпропиленовая резина
Бутиловая резина
Конечная
температура, °С
160
250
220
Коэффициентk для
проводника:
—
медного
143
176
166
—
алюминиевого
95
116
110
—
стального
52
64
60
Примечание —
Начальная температура проводника принята равной 30 °С
Таблица 54С — Значение коэффициента k для защитного проводника,
входящего в многожильный кабель
Материал изоляции
Поливинилхлорид (ПВХ)
Шитый полиэтилен, этиленпропиленовая резина
Бутиловая резина
Начальная
температура, °С
70
90
85
Конечная
температура, °С
160
250
220
Коэффициентk для
проводника:
—
медного
115
143
134
—
алюминиевого
76
94
89
Таблица 54D — Значение коэффициента k при использовании в качестве
защитного проводника оболочки или брони кабеля
Материал изоляции
Поливинилхлорид (ПВХ)
Шитый полиэтилен, этиленпропиленовая резина
Бутиловая резина
Начальная
температура, °С
60
80
75
Конечная
температура, °С
160
250
220
Коэффициентk*
для проводника:
—
медного
81
98
93
—
алюминиевого
22
27
26
—
стального
44
54
51
* Значения коэффициента k для проводников, изготовленных
из алюминия, свинца или стали, которые в МЭК 364-5-54-80 не указаны.
Таблица 54Е — Значение коэффициента k для неизолированных
проводников для условий, когда указанные температуры не создают опасности
повреждения близлежащих материалов
Условия
Проводники
проложенные
эксплуатируемые в
открыто и в специально отведенных местах
нормальной среде
пожароопасной среде
Медь
Максимальная
температура, °С
500*
200
150
k
228
159
138
Алюминий
Максимальная
температура, °С
300*
200
150
k
125
105
91
Сталь
Максимальная
температура, °С
500*
200
150
k
82
58
50
* Указанные температуры допускаются только при
условии, что они не ухудшают качество соединений.
Примечание — Начальная температура проводника принята равной 30
°С.

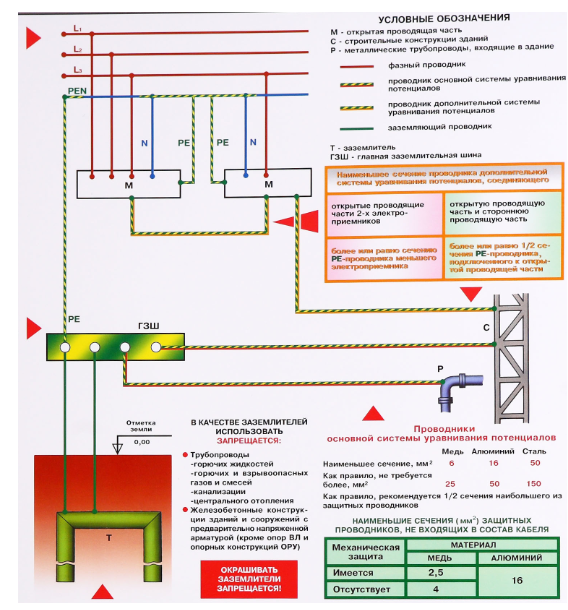

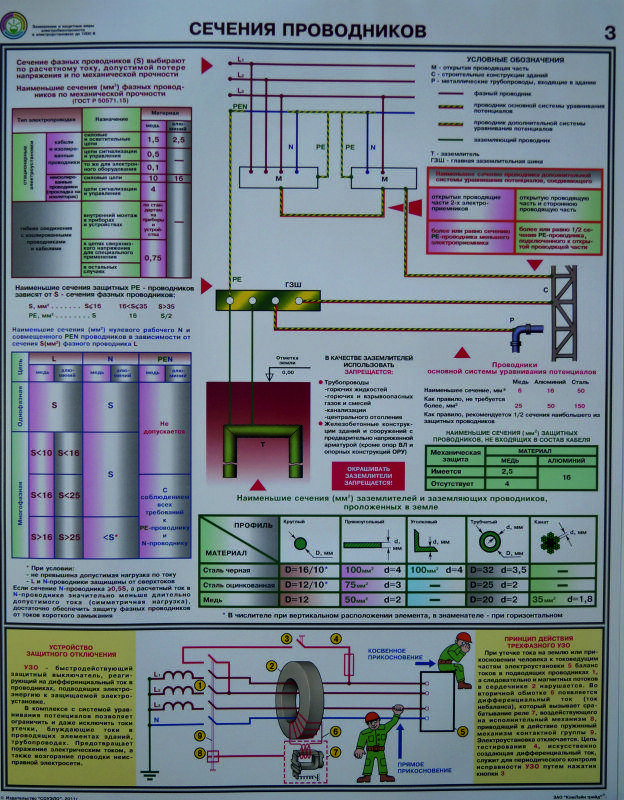

543.1.2 Сечение защитных проводников должно быть не менее значений,
приведенных в таблице . В этом случае не требуется проверять сечение на соответствие .
Если при расчете получают
значение сечения, отличное от приведенного в таблице, следует
выбирать из таблицы ближайшее большее значение.
Таблица 54F
В
миллиметрах в квадрате
Наименьшее сечение защитных проводников
S ≤ 16
S
16 S ≤ 35
16
S > 35
S/2
Значения таблицы
действительны только в случае, если защитные проводники изготовлены из того же
материала, что и фазные проводники. В противном случае сечения защитных
проводников выбирают таким образом, чтобы их проводимость была равной
проводимости, получаемой в результате применения таблицы.
543.1.3 Во всех случаях сечение защитных проводников, не входящих в состав
кабеля, должно быть не менее:
,5 мм2 — при наличии механической защиты;
мм2 — при отсутствии механической защиты.
Примечание — При выборе и прокладке защитных проводников следует
учитывать внешние воздействующие факторы по ГОСТ Р
50571.2.
Основные марки кабеля заземления
Варианты цветовой маркировки провода заземления
Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.
Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке. ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки
Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая
Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет. ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 – +50 градусов Цельсия, очень гибкий материал. ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах. ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.
Кабель NYM
Шнур категории NYM пользуется большим спросом среди потребителей. Его можно использовать при эффективной транспортировке электричества в стандартных условиях. Предназначение кабеля – передача переменного напряжения с частотой до 50 Гц. К данному типу кабеля можно присоединить любое электрическое оборудование. Кабель должен иметь первый класс защищенности. Особенности кабеля марки NYM:
- Наличие медной жилы;
- Промежуточная оболочка;
- Соответствие цвета нормативам ПУЭ;
- Простота в использовании.
Проводник марки NYM
Кабель ВВГ
Данный тип кабеля ВВГ имеет медные жилы, категории 1 и 2 класса скрутки. Сегодня можно встретить многожильные или поливинилхлоридные модели проводника. Например, трехжильный, 4 или 5 шнур имеет нейтраль и заземление. Многие часто задаются вопросом, какого цвета провод заземления используется в трехжильном проводе? Для изоляции жилы всегда применяется зелёно-жёлтый поливинилхлоридный пластик.
Провод марки ВВГ
Кабель ПВ-3
Как правило, кабель ПВ-3 состоит из одной жилы со скрученным медным проводом внутри. Чтобы выделить цветом внешнюю оболочку можно воспользоваться различной гаммой.
Кабель марки ПВ-3
Кабель ПВ-6
В составе шнура марки ПВ-6 содержится токопроводящая жила из меди. Для создания изоляционного слоя применяется поливинилхлоридный прозрачный пластик высокого качества. Отличительной особенностью данного материала является повышенная стойкость к механическим воздействиям. При необходимости, можно осуществлять контроль случайного повреждения прозрачного изделия. Придерживаться определённых нормативов по расцветки внешней поверхности в данном случае не обязательно.
Вам это будет интересно Особенности кабеля из сшитого полиэтилена Описание проводника категории ПВ-6
Обратите внимание! Чтобы проводить электромонтажные работы с соблюдением всех норм и правил, проводник обозначается соответствующим цветом по международным стандартам
Кабель ESUY
Шнур данной категории может использоваться с целью защиты сети от возникновения короткого замыкания. Энергосистемы со значительными токами часто прибегают к применению кабеля этой марки. Главной особенностью силовой кабельной продукции является стойкость к температурным воздействиям. Этот проводник с небольшой массой легко использовать при электромонтажных работах. Номинал напряжения для ESUY не определяется. Этот показатель нужно установить для транспортировки тока по проводам. Прокладывая кабель своими руками, обязательно необходимо нанести цветную маркировку.

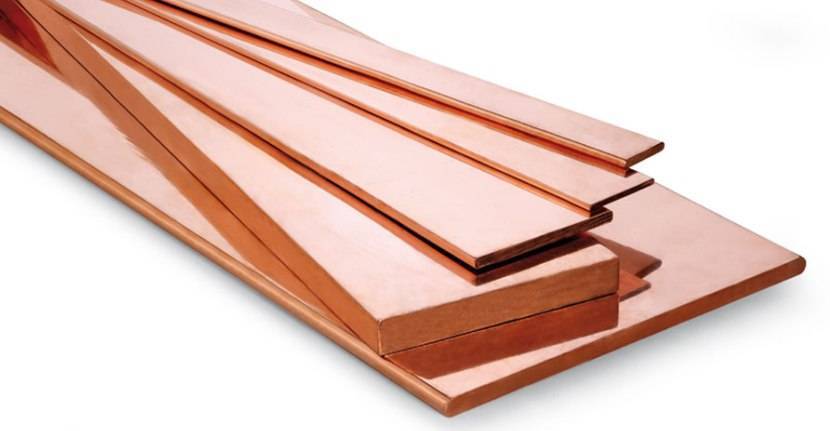

Металлы, используемые в производстве шин
В зависимости от назначения и необходимых рабочих параметров для изготовления проводников могут использоваться:
- медь;
- алюминий;
- сталь;
- сталеалюминий – стальной сердечник, покрытый повивкой из алюминиевых проводов.
В числе преимуществ алюминиевых шин – антикоррозийная стойкость, отличные электропроводящие свойства, небольшой вес и приемлемая стоимость. Для их изготовления применяют низколегированные алюминиевые сплавы с незначительным содержанием кремния и магния для улучшения пластичности и прочности металла.
Медные шины с содержанием меди до 99% ни в чем не уступают алюминиевым, но имеют меньшее распространение из-за сравнительно высокой стоимости.
Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)
Заземлением называется соединение элементов электросистемы с землей, она создается в целях безопасности на случай внезапного выхода оборудования из строя.
Для соединения с заземляющим устройством нужен специальный проводник с определёнными эксплуатационными характеристиками. Заземляющий электрошнур имеет маркировку, отличительный цвет.
Он не меняется при использовании любых изоляционных материалов.
На фото провода заземления. Они всегда выпускаются двухцветными: с одной стороны окрашены в желтый цвет, с другой – в зеленый. По этим отличительным признакам они легко узнаваемы в распределительных устройствах.
Правила выбора заземляющего кабеля
Сечение проводов заземления – это диаметр металлической начинки или жилы. Она должна обладать пропускной способностью, соответствующей напряжению тока от фазы.
При подключении к фазовому проводу с сечением до 166 мм принято выбирать заземление такой же толщины. Свыше 16 мм – не менее ½ сечения провода, идущего от фазы.
Примеры:
- если водонагреватель подключается 4 мм проводом, толщина жилы заземления этого устройства будет такой же;
- если проводник тока имеет сечение 16 мм, жила заземления должна быть равна 16 мм;
- если от распределительного электрощита идет провод сечением до 35 мм, жилы заземления не должна быть меньше 16 мм.
Разновидности проводников
Для проводников чаще используют алюминиевые или медные жилы. Заземляющие жилы:
- оставляют неизолированными;
- покрывают защитной оболочкой;
- включают в многожильный кабель;
- оформляют до самостоятельного одножильного проводника.
Цвет
Расцветка заземляющих одножильных и многожильных проводов должна быть одинаковой. Она регламентирована правилами электромонтажа. Когда заземление проводится самостоятельно, и провод подбирается без учета цвета, у контакта его обматывают двухцветной желто-зеленой изолентой или однотонной зеленой.
В домах старого типа, построенных до утверждения правил, цвета проводов заземления могут быть любыми. В электрораспределительных устройствах и щитках они бывают синими, красными, черными, ведь никаких опознавательных знаков раньше не делали.
Сложно бывает определить нудную жилу в общем кабеле. В этом случае возникает резонный вопрос: как определить провод заземления.
Когда ищут заземление в трехжильном проводе, используют мультиметр. Его одним контактом подцепляют к фазе, другим к испытуемому проводу. Если на шкале прибора стрелка покажет меньше 220 в, это нужный провод, к нему можно подключать заземляющий контур.
Часто используемые проводники
В современном кабеле NYM заземляющий провод легко найти по стандартному желто-зеленому цвету. Такие провода очень надежны, удобны в монтаже электросетям, они рассчитаны на большую мощность, применяются для заземления зданий. Каждая медная жила изолирована отдельно в промежуточную оболочку.
Кабель ВВГ состоит из медных скрученных проводов, покрытых цветной оболочкой. Сверху этот электрошнур защищен броней, покрытой стекловолоконной оплеткой. Для пожаробезопасности она пропитывается битумом. Количество жил в таком кабеле варьируется от одной до пяти.
По цвету индивидуальной оболочки проводов заземляющий кабель находится сразу.
ПВ-6 – тонкий медный проводник, покрытый поливинилхлоридом. Он обладает большой гибкостью и удобен при электромонтаже в квартирах и жилых домах. Часто используется для заземления, несмотря на то, что не имеет специальной расцветки. Провод устойчив к высоким температурам, влажности.
Нужный цвет имеет провод с маркировкой ПВ-6-Зп. Он используется при монтаже многоквартирных домов и объектов разного целевого назначения.
Провод ESUY применяется в энергосистемах небольшой мощности, работающих под постоянной нагрузкой. Удобен при монтаже защиты на случай короткого замыкания. Это легкий, гибкий электрошнур в прозрачной плотной оболочке, защищающих сердцевину от механических повреждений и воздействия агрессивных сред. Он используется как кабель заземления, поэтому на нем нет маркировки номинального напряжения.
Сечение шины заземления: важность и роль

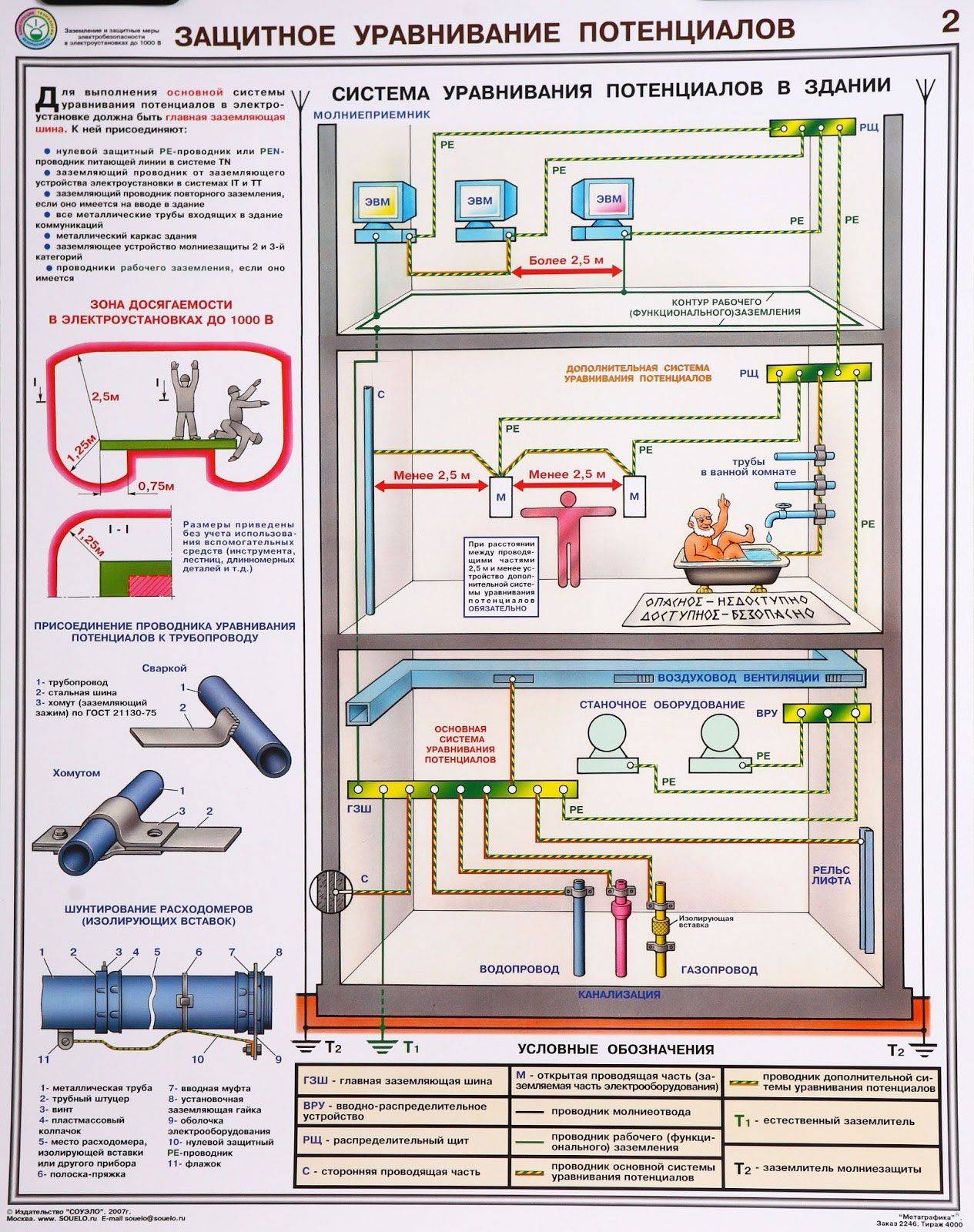

Заземление – это процесс установления нулевого потенциала на заземляющей шине, который напрямую влияет на безопасность оборудования и людей.
Важность правильного выбора сечения шины заземления заключается в обеспечении надежного и эффективного заземления электрического оборудования, а также в защите от коротких замыканий и перенапряжений. Сечение шины заземления подбирается исходя из тока замыкания, который может возникнуть в электрической системе
Чем больше ток замыкания, тем больше сечение должно быть у шины заземления для обеспечения надежного заземления
Сечение шины заземления подбирается исходя из тока замыкания, который может возникнуть в электрической системе. Чем больше ток замыкания, тем больше сечение должно быть у шины заземления для обеспечения надежного заземления.
Роль шины заземления заключается в создании связи между оборудованием и местной землей с целью эффективного разряда электрического тока. Шина заземления служит промежуточным электродом, позволяющим электрическому току безопасно покинуть оборудование и распределиться по земле.
Выбор сечения шины заземления также зависит от типа оборудования и особенностей электрической системы. В некоторых случаях требуется использование специальных материалов для шины заземления, таких как медь или алюминий, для обеспечения низкого уровня электрического сопротивления.
Сечение шины заземления также может влиять на степень защиты от электромагнитных помех и всплесков тока. Чем больше сечение шины заземления, тем лучше она справляется с электромагнитными взаимодействиями и обеспечивает надежное заземление оборудования.
Важно отметить, что правильное выбор сечения шины заземления должно соответствовать требованиям и нормативам, установленным электротехническими стандартами. Неправильно выбранное сечение может привести к недостаточному заземлению, что повлечет за собой повышенный риск аварий и повреждений оборудования
В заключение, выбор правильного сечения шины заземления является важным шагом в обеспечении эффективного заземления электрической системы и обеспечении безопасности работников и оборудования. Консультация со специалистом и соблюдение электротехнических стандартов помогут сделать правильный выбор и обеспечить надежное заземление.
Конструкция
Очень важно знать, что по Правилам устройства электроустановок (ПУЭ), главная заземляющая шина может быть изготовлена из стали или меди. Самым основным материалом является медь, так как обладает хорошей проводимостью, медленно окисляется, находясь под напряжением (что делает процесс окисления более быстрым), не ржавеет. Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве
Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме
Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве. Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме.
Запрещено использовать для такого назначения алюминий. На сегодняшний день такие рейки не производятся, однако некоторые люди могут их изготовить самостоятельно, не зная определенных аспектов электротехники. Алюминий быстро подвергается коррозии, и имеет меньшее сопротивление. При постоянной работе контура может иметь низкий срок эксплуатации, а вследствие – низкий уровень безопасности. Главная заземляющая шина должна иметь несколько меньшее сечение, чем защитный проводник или же нулевого рабочего проводника силовой линии.
В заземляющей шине РЕ с электроустановками до 1000 вольт проводники должны иметь разное сечение. Сечение не должно быть меньше 10 мм2, если он сделан из меди, для алюминия – 16 мм2, а для стального проводника – 75 мм2.
Медная шина под заземление на 19 дюймов (19”) может иметь места для подключения 14 или 18 направляющих одновременно. Соответственно на полосе будет размещено 14 и 18 болтов для крепления. Обычно имеет 2 изолятора. Помещается 19 дюймовая рейка с 14 разъемами в специальный установленный шкаф №19 или 19 стойку, а затем подключается к общей системе заземляющего контура здания при помощи ПВЗ провода. 19 дюймовая шина (например, TLK-ERH-CU) предназначена для подсоединения контактов с сечением в 2,5 мм2. Панель на 19 дюймов может быть сделана из листовой стали и из меди.
Комплект заземления может быть сделан из омедненной стали 14,2 мм, что сделает деталь более дешевой. Достаточно часто приобретают заземляющий элемент ШЗ-U1 на 14 подключений или TLK компоненты. Обычно 14 разъемов достаточно для подключения более десятка квартир, распределив равномерно нагрузку.
Может быть приобретена конструкция со встроенными заземляющими шинами. Например, DIN рейка. DIN рейка представляет собой собранное оборудование в одном ящике, которая имеет разборную конструкцию. В комплекте с DIN рейкой идет размещение специального коммутирующего устройства на 220 вольт для питания аппаратуры.
Панель включается в себя DIN рейку, три нулевые шины на изоляторе. Максимальное количество одновременно подключенных автоматических выключателей – 22.
А панель DIN 4U можно установить дополнительно счетчик электрической энергии.
На сегодняшний день можно приобрести 3 вида реек: DIN U3 под автоматические выключатели, DIN U3 под «автоматы» и с заземляющими шинами, а также DIN U4 с таким же модельным рядом. DIN рейка имеет антикоррозийное покрытие в виде серого порошкового покрытия. Также распространена заземляющая шина TLK-ERH-CU. Это сертифицированная продукция торговой марки TLK. TLK-ERH-CU имеет достаточно низкую цену и хорошее качество. Такая шина от TLK состоит из меди в 19 дюймов.
Размещение данной конструкции должно быть таким, чтобы к ней был свободный доступ без серьезных препятствий. Если при необходимости нужно сделать отключение или подключение защитных контактов заземляющего контура, замену рейки, то у обслуживающего персонала здания не должно возникать трудностей. В зависимости от схем электрических цепей в многоэтажном жилом или промышленном здании, главная заземляющая шина обязательно должна иметь минимум 5 присоединений одновременно. Лучше всего на 14 и больше, например, шина для заземляющего контура от TLK на 19 дюймов.
Один из способов присоединения проводников к данной заземляющей конструкции – сварка. Использование сварочного аппарата для закрепления контактов позволяет сделать это надежно, не нарушив проводимости. Отделять их можно при помощи специального набора инструментов и оборудования.
Часто задаваемые вопросы
Вопрос №1. Что дает соединение на отдельных электроустановках нулевого провода с проводом заземления. Получится глухозаземленная нейтраль, но при обрыве напряжение в любом случае пропадет, защиты не будет?
Если фаза будет целая, на участке до обрыва напряжение не пропадет, при замыкании фазы на корпус на этом интервале электроустановки будут под защитой. Сработают автоматические выключатели.
Вопрос №2. Зачем трос подключать с обеих сторон, одной точки заземления не достаточно?
При обрыве троса и падении кабеля может быть замыкание фазы на трос с любой стороны. Заземление с обеих сторон обеспечит срабатывание защитных автоматов в любом случае.
Вопрос №3. Как поступить если приходящий кабель старый с алюминиевыми жилами и на ВРУ шина тоже алюминиевая?

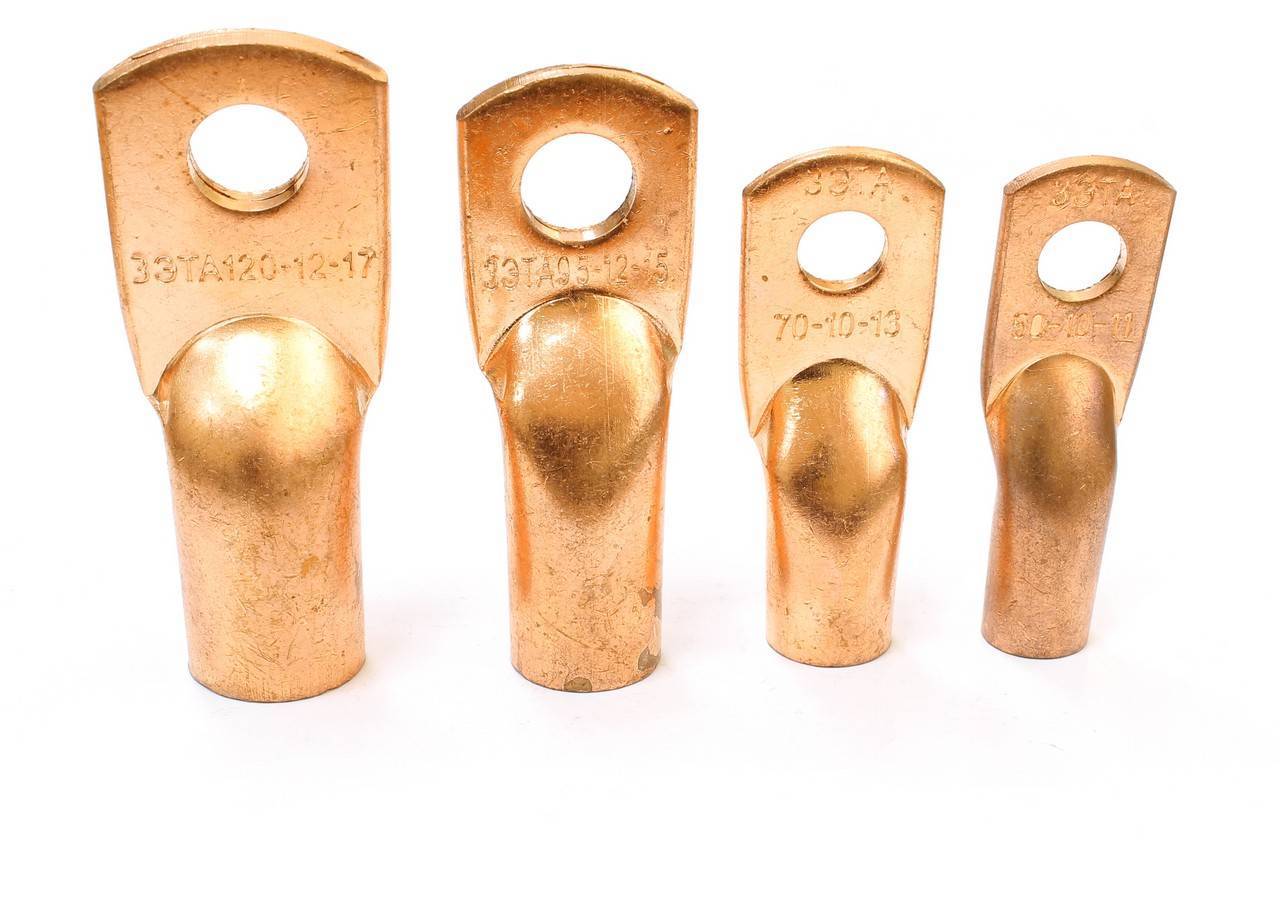

Оставьте как было, для медных проводов установите медную шину, шины соедините медным и алюминиевым проводом опресованным комбинированной гильзой. (это цилиндр половина медная другая алюминиевая соединяются специальной сваркой).
Вопрос №4. Что делать если места для установки медной шины в шкафу не хватает?
Подключайте провода на алюминиевую шину через комбинированные гильзы.
Вопрос №5. Можно использовать для заземления трубы канализации и водопровода подключенные к центральным системам, ведь они уже находятся в земле?
Нет, на центральной магистрали в любое время могут, проводить реконструкцию, ремонт заземлитель будет нарушен. Трубы на основной магистрали бывают пластиковыми, они не могут выполнять роль заземлителя.
