Что говорят Правила устройства электроустановок
По Правилам устройства электроустановок любое технологическое оборудование (трубопроводы в том числе) должно быть заземлено. В противном случае весь объект в целом не может быть допущен к эксплуатации (заземление трубопроводов ПУЭ 1.7).
- По всей протяженности трубного контура обеспечивается металлическая связь вне зависимости от назначения и технических особенностей прокладки.
- Заземляющий контур подбирается в соответствии с температурой материала и удельным сопротивлением (обозначается ρ) грунта на участке монтажа.
- Конструкция (наземная или подземная) должна заземляться, как минимум, в двух точках по всей своей длине.
- Также должны быть заземлены все коммуникации на пути следования контура. Например, все жилые дома, подключенные к централизованному отоплению, водоснабжению и канализации, даже если разводки в зданиях выполнены из ПВХ, ПЭ, ППР.
Рекомендация: если в вашем доме или квартире водопровод, канализация и отопление выполнено трубами из ПВХ, ПЭ и ППР, то смесители в любом случае остаются металлическими. Когда электробойлер или стиральная машина пробьет на массу, то током будут бить все краны и у вас, и у соседей. Чтобы такого не произошло, придерживайтесь ПУЭ 1.7.76 (опубликовано ниже).
Далее заземления трубопроводов будем коротко рассматривать по пунктам ПУЭ 1.7.
Пункт 1.7.76
В таких местах возможен косвенный контакт с лесонасаждениями Источник В таких местах возможен косвенный контакт с лесонасаждениями Защита от касания надземной и корневой системы деревьев распространяется на:
- корпусы: электромашин, ТП, электроопор и т.д.;
- электроприводы (например, шлагбаум, стрелки);
- каркасы электрощитов любого вида;
- любые металлоконструкции распределительных устройств, кабели, муфты, рукава/трубы электропроводов и т.д.;
- металлические оболочки кабелей, а также трубы, коробы, лотки и т.п.;
- корпуса передвижных/переносных электроприемников;
- эл/оборудование на подвижных частях машин и механизмов.
Все вышеперечисленные приборы и установки должны быть подсоединены к общей глухозаземлённой нейтрали в системе.
Пункт 1.7.77
Присоединение к нейтрали системы заземления не предусмотрено:
- корпуса любого электрооборудования, установленного на заземленные платформы;
- всех конструкций, имеющих надежный контакт с другим заземлённым оборудованием;
- все съёмные или открывающиеся части оборудования, не превышающего ≈ 42 V или — 11V (Пункт 1.7.53);
- арматура и изоляторы ЛЭП;
- открытые токопроводящие элементы с двойной изоляцией;
- весь металлический крепёж с общей площадью не более 1 м2.
Заземлители искусственные и естественные
С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.
К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.
Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.
Как эти знания использовать дома
Возможно, кто-то спросит себя, для чего мне такая информация, если я этим не занимаюсь? Что ж, такой человек будет прав, ведь дома не придется делать заземление технологических трубопроводов. Но такое утверждение поколеблется, если взглянуть на ситуацию с другой стороны.

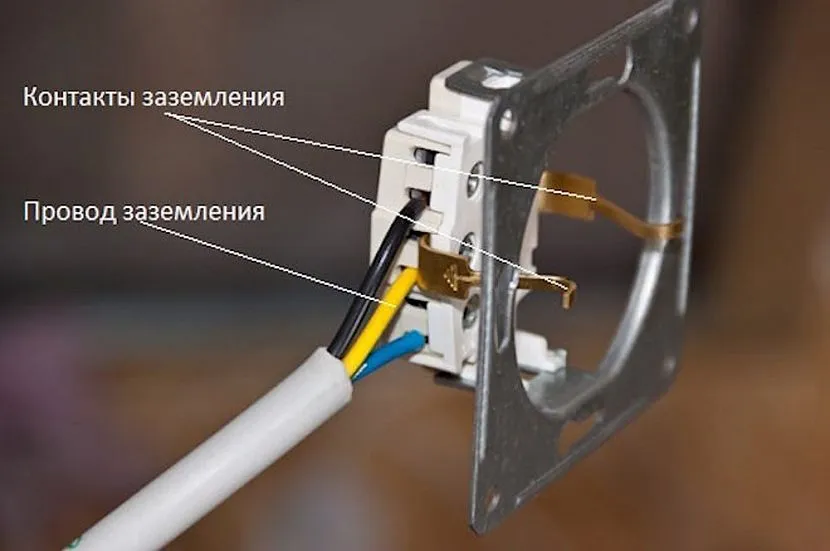

Зануление розетки
В старых домах, построенных во времена И. Сталина и Н. Хрущева не предусмотрено заземление никаких коммуникаций. Поэтому некоторые жильцы сталкивались с такими проблемами, как «бьющая» стиральная машина или «бьющий» смеситель. В обоих случаях причины похожи: на массу попал оголенный фазный провод.
Для зануления нужно шунтировать нулевую клемму с клеммой заземления Источник yaelectrik.ru
Если бьёт кран, значит, достаточно сделать переполюсовку общего провода, который идет на ванну. Если бьёт стиралка — нужно занулить розетку. Для этого вскройте крышку прибора, куда включается агрегат, найдите нулевую клемму (на ней индикатор не горит) и шунтируйте её с одной из клемм заземления. Хорошая перемычка получится из изолированного медного провода сечением 0,5-1 мм2. После этого перестанет бить машинка и металлическая канализация.
Нормы ПУЭ заземления
Нормы ПУЭ заземления являются совокупностью нормативно-правовых актов. Настоящие правила включают рекомендации, как выполнить электропроводку грамотно, описание различных электроустановок и принцип их действия, а также требования, предъявляемые к электрическим системам и их компонентам.
Работы по установке заземления необходимо производить в соответствии с нормами правил устройства электроустановок. Критерии, определенные в ПУЭ, позволят выполнить все присоединения и подключение безошибочно, выдерживая все стандарты. Это гарантирует надежную работу защитной системы в доме, позволит избежать негативных последствий природного и техногенного воздействия.
Если беспрекословно соблюдать все правила, описанные в ПУЭ, это приведет к большим финансовым затратам, поэтому электрики и инженеры в своей деятельности соблюдают только очень важные рекомендации.
В соответствии с нормами ПУЭ, повторный защитный контур непременно должен быть расположен на участках выхода из помещения. На данном месте рекомендуется монтировать естественные заземлители. К ним относятся железобетонные устройства, большие металлические детали, которые большей своей частью непосредственно соединены с грунтом.
Также в ПУЭ указываются предметы, которые не могут использоваться в роли заземлителей: металлические предметы, находящиеся под напряжением, канализационные и отопительные трубы, а также трубопроводы с легковоспламеняющимися веществами.
При монтаже заземления необходимо тщательно произвести расчеты, учитывая все факторы, влияющие на качество создаваемого устройства, при этом необходимо следовать ПУЭ.
Влияние изоляции
Показатель удельного сопротивления изоляции способен значительно влиять на характерные особенности трубопровода. Согласно проведенным исследованиям, уровень сопротивления в заземлении трубопровода, использующего битумную изоляцию, может сильно зависеть от разницы потенциалов между грунтом и самим трубопроводом.
Если разница варьируется в пределах нескольких сотен вольт, в дефектных местах может происходить тлеющий разряд, который, в свою очередь, снижает сопротивление заземления. Если разность потенциала находится на уровне одного киловольта и больше, между грунтом и трубопроводом появляется дуговой разряд.
Он, соответственно, сильно снижает сопротивление установленному заземлению. Также может использоваться и переносное заземление, в котором струбцина является основной деталью.
Заземление – трубопровод
Заземление трубопроводов соединяется с заземлением грозозащиты здания.
Заземлением трубопровода возможная опасность может быть полностью исключена.
Для заземления трубопровода к нему приваривают стальную полосу сечением 15X4 мм или стальной пруток диаметром 15 – 12 мм. Эту полосу, в свою очередь, приваривают к цеховому контуру.
| Установка электричества. |
Для заземления трубопровода токоотво-дящие полосы присоединяют к заземленным металлическим предметам при помощи медной проволоки. На каждые 20 м трубопровода делается примерно одно заземление. Опытные участки стеклянных трубопроводов с отводом статического электричества были смонтированы на текстильных предприятиях.
Для заземления трубопроводов, собранных из бумажно-металлических труб, металлические оболочки их соединяют между собой и с корпусами электроприемнн-ков, ящиков и коробок перемычками из медного голого гибкого проводника сечением не менее 2 5 мм2 путем закрепления его на концах труб проволочным бандажом и припайкой к трубам и корпусам припоем паяльником.
Для заземления трубопровода каждые 20 м токоотводящего покрытия присоединяют медной проволокой к заземленным металлическим предметам.
Для заземления трубопровода к нему приваривают стальную полосу сечением 15X4 мм или стальной пруток диаметром 15 – 12 мм. Эту полосу, в свою очередь, приваривают к цеховому контуру.
Следует отметить, что заземление трубопроводов и аппаратов уменьшает потенциал между жидкостью и стенками и способствует утечке зарядов из жидкости в землю. Однако заземление не ликвидирует полностью электризацию жидкости.
В проектах котельных следует предусматривать заземление трубопроводов жидкого и газообразного топлива.
Одним из наиболее простых способов является заземление трубопровода при помощи медной проволоки. При этом используется проволока диаметром 1 – 1 5 мм, которая проходит как внутри, так и снаружи трубы и скрепляется между собой в соединениях проволочной перемычкой при помощи холодной пайки. В конечной точке трубопровода наружная проволока тщательно заземляется.
Простейшим и совершенно необходимым способом отвода зарядов статического электричества является заземление трубопроводов.
Основной мерой, предупреждающей возникновение разрядов, сопровождающихся искрой, является заземление трубопроводов и резервуаров с обязательным шунтированием медным проводом всех муфт и кранов.
При наличии фильтров, огневых предохранителей или сеток Дэви заземление корпусов коробок и устройств, к которым они крепятся, независимо от заземления трубопроводов.
Измерения напряжений прикосновения на уложенных трубопроводах с образовавшимися впоследствии небольшими токами короткого замыкания на землю ( порядка нескольких сот ампер) дают при линейном пересчете на возможные большие токи короткого замыкания, как и при описанном выше расчете, существенно завышенные значения, поскольку зависимость сопротивления изоляционного покрытия или заземления трубопровода от величины напряжения тоже остается неучтенной.
Правила ПУЭ
В России действует документ «Правила устройства электроустановок», который регламентирует методы защиты от опасных зарядов внешних и внутренних инженерных объектов. В нем прописано, что эти процедуры должны быть выполнены перед введением технологических трубопроводов в эксплуатацию. Благодаря этому, обеспечивается уровень безопасности при ремонтных работах и прокладке трассы.
Заземляют все виды внутренних коммуникаций в местах ввода в сооружение. Например, это касается и линий отопления в жилых зданиях. Они также могут пропускать ток и представлять опасность для окружающих.
Итак, какие требования предъявляют к системам?
важно обеспечить постоянную металлическую связь (непрерывную электрическую цепь) на всей протяженности коммуникации;
тип заземляющего контура должен соответствовать удельному сопротивлению грунта в зоне монтажа, показателям тока растекания установки;
трассу стыкуют с заземляющим контуром в нескольких местах (минимум в двух точках). Точное количество таких точек зависит от технических характеристик, протяженности магистрали.
Медная проволока
Одним из самых популярных способов защиты является монтаж проволоки или проводника из меди с наружной и внутренней стороны линии. Они образуют непрерывную электрическую сеть. Перемычки ставят на трассах, в состав которых входят фланцевые соединения.
В качестве основы для проволоки применяют медные провода марок ПВЗ или ПуГВ. Диаметр проволоки обычно составляет от 1 до 1,5 мм. На концах провода методом прессования фиксируют специальные наконечники. К самой трубе межфланцевые перемычки крепят болтовыми крепежными элементами. Иногда для присоединения используют технику холодной пайки.
Трубостойки
С их помощью устанавливают вводное устройство в частный загородный дом или административное здание. Назначение трубостойки ‒ зафиксировать саму установку щита и провода питания, которые к нему ведут.
ПУЭ указывает, что трубостойку из металла необходимо заземлять. Защищают от тока не только ее, но также щит, нулевую шину. При выполнении операции выбирают зелено-желтый провод ПВ-3 с наконечниками.
Взрывоопасные участки
Нередко по магистралям транспортируется газ, спиртосодержащие жидкости и другие пожароопасные продукты. Как защищают взрывоопасные участки при строительстве нефте- и газопроводов?
Во-первых, необходимые к соблюдению нормативы по безопасности содержатся в «Правилах устройства электроустановок». Во-вторых, применяют естественные заземлители. К ним относят:
- металлические конструкции зданий и сооружений, которые глубоко входят в грунт;
- системы подземных коммуникаций из металла (например, скважины, канализацию, водопроводы). Но расположенные под землей объекты можно использовать в качестве естественного заземлителя только, если его трубные участки были скреплены электро- или газосваркой. ПУЭ запрещает приспосабливать для данных целей бензо-, газо-, нефтепроводы.
Когда взрывоопасные цеховые помещения расположены на территории крупных производств, перед специалистами стоит задача качественного отвода статического электричества. Оно возникает при трении под напором жидкого вещества о стенку стальной трубы. Эффективной мерой по снижению выноса потенциала является использование кабельных проводников с неметаллической оболочкой (например, марки ААШВ).
Влияние изоляции
Показатель удельного сопротивления изоляции способен значительно влиять на характерные особенности трубопровода. Согласно проведенным исследованиям, уровень сопротивления в заземлении трубопровода, использующего битумную изоляцию, может сильно зависеть от разницы потенциалов между грунтом и самим трубопроводом.
Если разница варьируется в пределах нескольких сотен вольт, в дефектных местах может происходить тлеющий разряд, который, в свою очередь, снижает сопротивление заземления. Если разность потенциала находится на уровне одного киловольта и больше, между грунтом и трубопроводом появляется дуговой разряд.
Он, соответственно, сильно снижает сопротивление установленному заземлению. Также может использоваться и переносное заземление, в котором струбцина является основной деталью.
Источник https://promng.ru/articles/zazemlenie-truboprovodov.html
Источник https://srtmx.ru/bezopasnost/zazemlenie-tehnologicheskih-truboprovodov.html
Источник
Установка в частном доме громоотвода своими руками
Молниеотвод необходим для любого загородного домовладения. Печальная статистика свидетельствует о том, что ежегодно в средней полосе России десятки пожаров в частных домах случается именно по причине удара молнии.
Для молниезащиты частного дома можно использовать любой оголенный проводник с защитой от коррозии. Это могут быть стальные или дюралевые мачты, можно использовать оцинкованный металл.
Устройство молниеотвода
Самая простая конструкция молниеотвода состоит из трех частей:
- Молниеприемник – проводник, возвышающийся над самой высокой точкой кровли. Это может быть металлический стержень, толстая стальная проволока или металлическая труба. Главное, чтобы материал стержня был не меньше 50 мм квадратных миллиметров. Вместо стрежня можно использовать трос, натянутый вдоль конька выше полуметра от кровли. Трос подходит только для крыш из шифера или керамической черепицы. Его натягивают над крышей и закрепляют на ближайших деревьях или деревянных мачтах. Все молниеприемники соединяются с токоотводом сваркой.
- Токоотвод – проводник с соответствующим материалу сечением: сталь – 50, алюминий – 25, медь – 16 миллиметров в квадрате. Токоотвод следует направлять строго сверху вниз, без поворотов и загибов. Если загнуть токоприемник под прямым углом, он загорится в момент попадания молнии. Токоотвод следует крепить только к материалам, стойким к возгоранию. Не следует крепить токоотвод непосредственно на стены дома. Он должен проходить на расстоянии минимум 20 сантиметров. Проследите, чтобы токоотвод не касался окон, крыльца, дверей. Соединять токоотвод с принимающим стержнем необходимо сваркой. Место сварки можно обработать защитным составом от коррозии.
- Заземлитель – часть молниеотвода, направляющая разряд в толщу грунта. Его устраивают так же, как контур для домашней электросети. Но для громоотвода следует установить отдельную конструкцию, ни в коем случае нельзя подсоединять его к бытовому контуру!
Подробный видеоматериал, как сделать громоотвод в частном доме:
Watch this video on YouTube
Схемы заземления частных домов своими руками: 380 В и 220 В
Правила устройства электроустановок о заземлении
В промышленности заземление используется давно, в жилом фонде оно стало использоваться относительно недавно. Правда, в правилах устройства электроустановок (ПУЭ) о заземлении написано немало. Здесь четко расписано, как должен проводиться заземляющий контур, какие элементы должны в нем использоваться, параметры заземляющих контуров и все остальное. Вот почему к этой системе защите от утечек тока необходимо относится со всей ответственность, имеется в виду монтаж, расчет и обслуживание. Итак, заземление (ПУЭ лежит в основе) определяет безопасность эксплуатации электрических сетей.
Термины заземляющей системы
Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.
- Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
- Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
- В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.
Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства
Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.
Заземлители искусственные и естественные
С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.
К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.
Внимание! Трубопроводы, проложенные под землей, могут быть использованы в качестве естественного заземления лишь в том случае, если стыки труб были соединены газо- или электросваркой. Использовать в данных целях нефте-, газо- и бензопроводы запрещается
В ПУЭ это четко обозначено.
Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.
ПУЭ: Заземлители
Данный документ находится в библиотеке сайта ElectroShock
Там же находится ПУЭ в формате справки windows
1.7.109. В качестве естественных заземлителей могут быть использованы:
1) металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;
2) металлические трубы водопровода, проложенные в земле;
3) обсадные трубы буровых скважин;
4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т. п.;
5) рельсовые пути магистральных неэлектрифицированных железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;
6) другие находящиеся в земле металлические конструкции и сооружения;
7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.
Не следует использовать в качестве заземлителей железобетонные конструкции зданий и сооружений с предварительно напряженной арматурой, однако это ограничение не распространяется на опоры ВЛ и опорные конструкции ОРУ.
Возможность использования естественных заземлителей по условию плотности протекающих по ним токов, необходимость сварки арматурных стержней железобетонных фундаментов и конструкций, приварки анкерных болтов стальных колонн к арматурным стержням железобетонных фундаментов, а также возможность использования фундаментов в сильноагрессивных средах должны быть определены расчетом.
1.7.111. Искусственные заземлители могут быть из черной или оцинкованной стали или медными.
Искусственные заземлители не должны иметь окраски.
1.7.112. Сечение горизонтальных заземлителей для электроустановок напряжением выше 1 кВ следует выбирать по условию термической стойкости при допустимой температуре нагрева 400 ºС (кратковременный нагрев, соответствующий времени действия защиты и отключения выключателя).
В случае опасности коррозии заземляющих устройств следует выполнить одно из следующих мероприятий:
увеличить сечения заземлителей и заземляющих проводников с учетом расчетного срока их службы;
применить заземлители и заземляющие проводники с гальваническим покрытием или медные.
При этом следует учитывать возможное увеличение сопротивления заземляющих устройств, обусловленное коррозией.
Траншеи для горизонтальных заземлителей должны заполняться однородным грунтом, не содержащим щебня и строительного мусора.
Не следует располагать (использовать) заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п.
Трубостойки
Чтобы установить устройство ввода в коммерческое здание или загородный дом, необходимо использовать трубостойку. Главной ее задачей является фиксация провода питания, который ведет к щиту, а также установки самого щита. Согласно требованиям правил ПУЭ, трубостойка нуждается в обязательном заземлении.
Недалеко от щита надо просверлить отверстие, через которое важно поместить болт заземления. Как сама трубостойка, так и щит требуют качественное заземление
Недалеко от стойки следует вбить металлический уголок полутораметровой длины. Далее следует соединение трубостойки, щита и уголка.
Защите подлежит и нулевая шина. На нее надо подключить нулевой провод маркировки СИП4, который идет с опоры. Чтобы выполнять операцию, нужно воспользоваться желто-зеленым проводом маркировки ПВ-3, на которой установлены наконечники. На этом заземление металлической трубостойки можно считать завершенным.
Подготовка к ремонту
В процессе подготовки к ремонтным работам необходимо освободить трубопровод от передаваемого вещества, после чего провести продувку специальным техническим азотом. Стоит убедиться в наличии заземления.
Если в конструкции не предусмотрена установка температурного конденсатора, промывка водяным паром категорически запрещена. Это приведет к увеличению внутреннего давления, которое приводит к разрыву конструкции. Таким образом, система отопления выйдет из строя.
На протяжении длительного времени для обеспечения непрерывности заземления установленных стальных труб применялись шунтирующие перемычки, монтированные на коробках, фитингах или специальных муфтах. После проведенных испытаний оказалось, что делать это необязательно. Цепь заземления готового трубопровода становится непрерывной благодаря их резьбовому соединению.
Это особенно касается частей, работающих внутри помещения. Тем не менее, периодически следует заменять определенные участки или отдельно взятые элементы. Для повторной сборки линии и дальнейшего ее подключения не требуются дополнительные нюансы.
Все, что надо – убедиться в плотности примыкания рабочих частей друг к другу, отсутствии обрывов, коррозии на стыках и иных недостатков. Если установлена струбцина, она должна находиться в идеальном визуальном и техническом состоянии.
В промышленности заземление используется давно, в жилом фонде оно стало использоваться относительно недавно. Правда, в правилах устройства электроустановок (ПУЭ) о заземлении написано немало. Здесь четко расписано, как должен проводиться заземляющий контур, какие элементы должны в нем использоваться, параметры заземляющих контуров и все остальное. Вот почему к этой системе защите от утечек тока необходимо относится со всей ответственность, имеется в виду монтаж, расчет и обслуживание. Итак, заземление (ПУЭ лежит в основе) определяет безопасность эксплуатации электрических сетей.
Заземление трубопроводов: правила, монтаж и ремонт
Трубопроводы, проложенные в земле, подвержены воздействию статического электричества, накапливаемого в грунте под воздействием свободных электрических зарядов, а проложенные над поверхностью земли — воздействию атмосферных электрических разрядов, молний.
Чтобы обеспечить безопасную эксплуатацию трубопроводных сетей, проложенных в земле и на поверхности, выполняется их заземление.
Особенности выполнения монтажа
Различия в устройстве системы заземления трубопроводов основаны на условиях их эксплуатации.
Трубопроводы, проложенные внутри зданий и сооружений, подключаются к естественным заземлителям зданий и их искусственным контурам заземления.
Таким же образом заземляется и прочее технологическое оборудование, в том числе и трубостойки, выступающие поддерживающими устройствами в проводных сетях связи, при воздушной прокладке электрических проводов и кабелей.
При заземлении технологических магистральных трубопроводов выполняется монтаж искусственных контуров заземления на трассе их прохождения.
При устройстве дополнительной катодной защиты, обеспечивающей антикоррозийную защиту трубопроводов, устройство контура заземления и самой защиты могут быть выполнены в одном месте.
Крепление заземляющего проводника к трубопроводу выполняется посредством установки металлического хомута, оснащенного болтовым соединением для закрепления. Поверхности трубопровода в месте крепления и хомута должны быть зачищены для обеспечения надежного контакта этих элементов.
Сечение заземляющего проводника, посредством которого трубопровод соединяется с заземлителем, должно быть:
- для медных проводников без механической защиты — не менее 4 кв. мм;
- для медных проводников с механической защитой — не менее 2,5 кв. мм;
- для алюминиевых проводников — не менее 16 кв. мм.
Сопротивление растеканию контура заземления с учетом всех повторных заземлений должно быть не более:
Правила монтажа
Теперь, что касается проводки заземляющих проводников. Их можно проводить по бетонным и кирпичным конструкциям, как в горизонтальной плоскости, так и в вертикальной. Крепление к конструкциям производится дюбелями, между которыми можно оставлять расстояние:
- на прямолинейных участках в диапазоне 600-1000 мм;
- на изгибах и поворотах не более 100 мм.
Расстояние от напольного основание до места крепежа должно составлять 400-600 мм. Если заземляющая система проводников будет прокладываться во влажных помещениях, то под них необходимо будет уложить подкладки толщиною не меньше 10 мм.
Правила заземления трубопроводов
Заземление трубопроводов – мероприятие обязательное, закрепленное в ПУЭ. Именно таким образом можно повысить безопасность их эксплуатации, ведь в трубных системах скапливается статическое электричество, плюс всегда есть вероятность попадания молнии в трубы. Требования правил устройства электроустановок обеспечить заземлением не только трубопроводы внешние, но и внутренние (технологические и коммуникационные).
В ПУЭ четко регламентировано, как должно проводиться заземление трубопроводов.
- Во-первых, система труб должна быть единой непрерывной сетью, соединяемой в единый контур.
- Во-вторых, к заземляющей системе трубопроводы должны быть подключены минимум в двух точках.
Что касается первой позиции, то это не значит, что сама трубопроводная система должна быть непрерывной. Здесь будет достаточно обеспечить соединение участков или отдельных трубопроводов в одну единую сеть, для чего чаще всего используются так называемые межфланцевые перемычки. По сути, это обычный медный провод марки или ПВЗ, или ПуГВ. Крепление перемычек к трубопроводу обеспечивается сваркой, болтовым соединением или устанавливается хомут заземления для труб.
Что касается второй позиции, то специалисты рекомендуют не разбрасываться по всей линии технологической цепочки, просто провести соединение в начале и конце контура.
Заземление фланцевых соединений трубопроводов ПУЭ
На первый взгляд между трубопроводами и электроустановками нет ничего общего. Но магистрали, проложенные под землей, подвержены воздействию блуждающих токов, а при наземной прокладке всегда существует опасность удара молнии.
В инженерных сетях при работе накапливается статическое напряжение. При трении непроводящих материалов возникают электрические заряды, постепенно они концентрируются в стенке трубы. Низкая проводимость топлива, загрязнения, турбулентность – факторы, увеличивающие потенциал. Статическое поле вокруг трубопровода представляет опасность для людей, а накопление критического заряда приводит к воспламенению от искры.
Узел заземления подземных трубопроводов
Основной документ, регламентирующий способы заземления трубопроводов: ПУЭ – «Правила устройства электроустановок». Кроме этого, требования к защите трубопроводов предусмотрены многочисленными нормативными актами:
- МЭК 62305 (IEC 62305) – Международный электротехнический стандарт «Молниезащита»;
- П. 3.3. ПБ 09-560-03 – Правила промышленной безопасности нефтебаз и складов нефтепродуктов;
- ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 – Электроустановки низковольтные и др.
Основные правила заземления трубопроводов:
- непрерывность цепи;
- тип заземляющего контура должен соответствовать характеристикам грунта и току растекания;
- не менее двух точек соединения трубопровода с контуром заземления.
При резьбовом соединении цепь непрерывна. В местах установки фланцев и монтажа оборудования необходимо позаботиться о проводниках. Количество точек заземления зависит от протяженности и технических особенностей инженерной сети.
Взрывоопасные участки
В некоторых случаях на территории производственных предприятий работают взрывоопасные цеха
Здесь важно качественно отводить статическое электричество, возникающее в процессе трения жидкообразного вещества о внутренние стенки труб
В процессе обустройства таких конструкций обычно создается естественное заземление, которое проходит через аппаратуру и строительные конструкции. Тем не менее, этого недостаточно.
https://youtube.com/watch?v=lj-i23-xzoc
В подобных ситуациях необходимо снизить вынос потенциала. Хорошей мерой является установка промежуточного заземления трубопровода, применение кабельных проводников, имеющих неметаллическую оболочку. К таковым, например, относится марка ААШВ.
Заземление трубопроводов
В процессе эксплуатации трубопроводные сети испытывают механические, химические, температурные нагрузки. Подземные участки линии подвергаются воздействию накапливаемого в грунте статического электричества. На трубы, которые проложены над землей, влияют атмосферные электрические разряды, в них также может попасть разряд молнии. Чтобы защитить потребителей и обслуживающий персонал ветки от статического электричества, магистраль заземляют. Процедура эффективно предотвращает негативное воздействие электроразрядов на транспортируемые материалы.
Под термином «заземлитель» понимают металлический проводник, который непосредственно контактирует с землей.
Медная проволока
Практика показывает, что наиболее популярным методом, с помощью которого проводится заземление трубопроводов, является применение медной проволоки. Рекомендуется пользоваться проволокой диаметром от 1…1,5 мм.
Ее проводят как с внутренней, так и с наружной стороны, скрепляя между собой в местах соединений посредством проволочной перемычки. Для присоединения используется метод холодной пайки. Наружная проволока, установленная в конечной точке, нуждается в тщательном заземлении.
Заземление трубопровода является самым простым, но при этом обязательным методом отвода скопившихся статических зарядов электричества. В качестве основной меры, которая предотвращает появление разрядов, сопровождаемых искрой, является заземление с полноценным шунтированием кранов и муфт.
Операция выполняется с применением медного провода.
Стоит отметить, что использование технологии заземления в водопроводных трубах позволяет значительно уменьшить потенциал между стенками и самой жидкостью, которая передается по нему. Тем не менее, ни одна система заземления не может полностью ликвидировать электризацию жидких веществ.
Как сделать монтаж контура самостоятельно
Термины заземляющей системы
Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.
- Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
- Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
- В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.
Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства
Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.
Фланцевое заземление трубопроводов
Его выполняют, чтобы обеспечить непрерывность электроцепи. Для фиксации берут токооотводящие медные полосы, которые крепят к стальным трубам болтами. Чтобы определить местоположение и методы соединения защитных проводников, проводят предварительные расчеты. Неправильно выполненная работа приведет к отключению автоматики или ее некорректному функционированию. Перемычки делают из той же меди ПуГВ или ПВЗ.
Когда монтаж окончен, специалисты измеряют электросопротивление, подписывают акт освидетельствования. Оптимальные показатели сопротивления для сетей с определенным напряжением зафиксированы в ПУЭ.
