Схемы и порядок установки заземления для дачного дома

Готовые комплекты заземления для частного дома

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Как сделать контур заземления

Из всего вышесказанного видно, что от надежности заземления зависит не только удобство и спокойствие, но и жизнь людей. Поэтому к изготовлению контура нужно подойти исключительно серьезно. Вы умеете держать в руках лопату и ножовку по металлу и уверены в своих силах? Тогда за дело! Но до выяснений, как правильно сделать заземление в частном доме, необходимо решить вопрос, из чего его смастерить и какую конструкцию выбрать.

Выбор конструкции

Основная задача, которую нужно решить при изготовлении заземления — хороший электрический контакт контура с землей. Казалось бы, самое простое решение — вкопать объемный металлический предмет.

Если в вашем распоряжении есть пара старых, но крепких бочек, задний мост от КАМАЗа или нечто подобное, то вариант вполне осуществим. Привариваете металлическую шину к предмету, сам предмет вкапываете, а шину выводите на поверхность. Но, простой с виду, этот способ имеет массу недостатков:

Гораздо более надежное и долговечное заземление можно получить при помощи длинных штырей, вбитых в землю на определенную глубину и электрически соединенных между собой. Ключевым фактором здесь являются количество штырей и их длина. По конструкции такие типы заземлений разделяются:

• линейные;
• объемные.

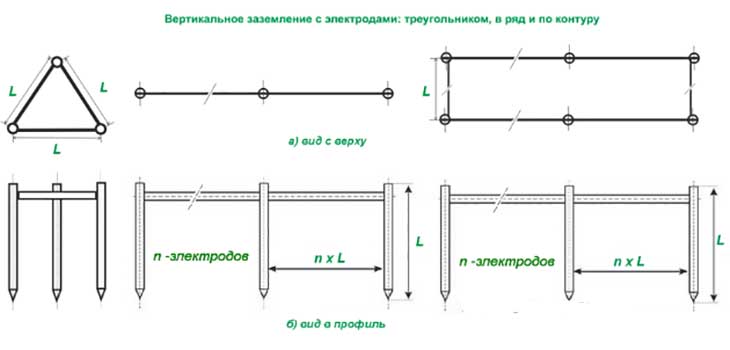

Линейный (слева) и объемный типы заземляющих контуров

В принципе, и тот, и другой тип обеспечивает качественное заземление оборудования, небольшая разница состоит лишь в надежности. При обрыве одной из перемычек в линейном заземлении некоторое количество заземляющих штырей исключаются из работы, что ведет к увеличению сопротивления заземляющего контура.

Электрические характеристики объемной конструкции при этом практически не пострадают. Тем не менее при качественно выполненных перемычках вероятность подобной аварии невелика, поэтому при выборе типа заземления имеет смысл руководствоваться лишь целесообразностью и удобством изготовления той или иной конструкции в зависимости от конкретных условий.

Варианты материалов

Не стоить экономить на материалах — ведь от их правильного выбора зависит ваша безопасность. В качестве штырей идеально подойдет уголок от 40х40 и выше

Он достаточно прочен, что важно при забивании, и имеет большую площадь поверхности, обеспечивающую минимальное переходное сопротивление. Если уголка в вашем распоряжении нет, то подойдет толстостенная водопроводная труба или штырь диаметром не менее 15-20 мм

Бытует мнение, что в качестве заземляющих штырей нельзя применять арматуру — она якобы быстро ржавеет. Заявление это абсолютно беспочвенно — коррозийная стойкость арматуры ничуть не хуже стойкости того же уголка или трубы, а вбить арматуру намного проще, чем, скажем, мягкий прут. Так что если в вашем распоряжении есть арматура диаметром 16 мм и выше, то можете смело ее использовать. Длина штырей при этом должна быть не менее 2 м, а их количество зависит от выбранного вами типа заземления, но не менее трех штук.

В качестве перемычек идеально подходит железная полоса (шина) шириной от 15 и толщиной от 5 мм. Такое сечение выбрано исключительно из соображений долговечности, поскольку ток аварийного короткого замыкания выдержит даже восьмимиллиметровая катанка. Просто она быстрее сгниет и варить ее сложнее. Пойдет для перемычек и обычный уголок или арматура соответствующего сечения, но обойдется это, естественно, дороже. В любом случае все материалы не должны иметь диэлектрического покрытия — краски, мастики и пр.

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Назначение

Обучающиеся профессии электрика должны знать ответ, что называется рабочим заземлением. Это соединение с землей некоторых точек электрической установки, преследующее цель обеспечить ее правильную работу в обычных условиях и при аварийных инцидентах. Другое название – функциональное заземление, показывает, что манипуляции относятся, прежде всего, к цели заставить установку работать, а не обеспечить безопасность.

Монтаж штыревого заземления практикуется для создания вертикально заглубленного контура с использованием стержней с круглым сечением и определенными пространственными параметрами. Конструкция призвана служить одной из двух целей:

• уводить ток молнии в почву посредством системы защиты от молний;
• препятствовать травматическим инцидентам у людей, эксплуатирующих электротехнику.

Последний пункт – это именно то, что является определением понятия защитного заземления. Тогда при инциденте пробивания напряжения электричество будет уходить по простейшему пути.

Защита от молнии

Молниеотвод желательно устанавливать на каждом здании, в том числе на загородном доме. Это не только защитит электроприборы, но и убережет дачу от возгорания.

Молниеотвод состоит из двух частей:

• внутренней, предназначенной для
  защиты электросети от перенапряжения, это уже было рассмотрено выше;

• внешней части
  – токоотвода, молниеприемника и непосредственно заземляющего устройства.

Для молниеприемника можете использовать любой железный штырь.

Защиту от молнии тоже можно сделать своими руками
, для этого вам понадобятся:

• токоотвод, молниеприемник, заземляющее устройство;
• металлические хомуты (чтобы соединить токоотводы);
• металлические скобы;
• сварочный аппарат.

Позаботившись обо все необходимом, следуйте приведенной ниже инструкции.

1. Соорудите заземляющее устройство
   (треугольник, описанный выше).

2. Установите
   молниеприемник

   ,
   чем выше он будет, тем большим будет радиус его защиты. Если возле дома находится высокое дерево, то молниеприемник крепится на шест, который, в свою очередь, устанавливается на дереве при помощи хомутов. При отсутствии подходящего дерева используйте телевизионную мачту (если она выполнена из дерева, то пустите по ней оголенный провод, а его соедините с заземлителем). Если ни мачты, ни дерева нет, то подойдет обычная дымовая труба (уж она точно есть в каждом доме).





















3. Заземлитель с молниеприемником соедините токоотводами
   , выполненными из железной проволоки с круглым сечением.

Как видно из изложенного выше материала, сделать заземление дачи самостоятельно не так уж и сложно. Главное – четко следовать инструкции, а для установки заземления на опоре – еще и
получить дополнительное разрешение от энергоуправляюще й компании
.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

• Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
• Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
• Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
• Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
• Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Как сделать заземляющий контур

Заземляющее устройство, или заземляющий контур, представляет собой несколько металлических штырей (электродов), которые соединены между собой с одного конца, а другим концом заглублены в грунт. Обычно электроды «в домашних условиях» изготавливаются из арматуры или угловой стали. Реже – из труб. Как изготовить, забить в землю и соединить между собой такие штыри, можно посмотреть в видео.

https://youtube.com/watch?v=JV243D9zZWk

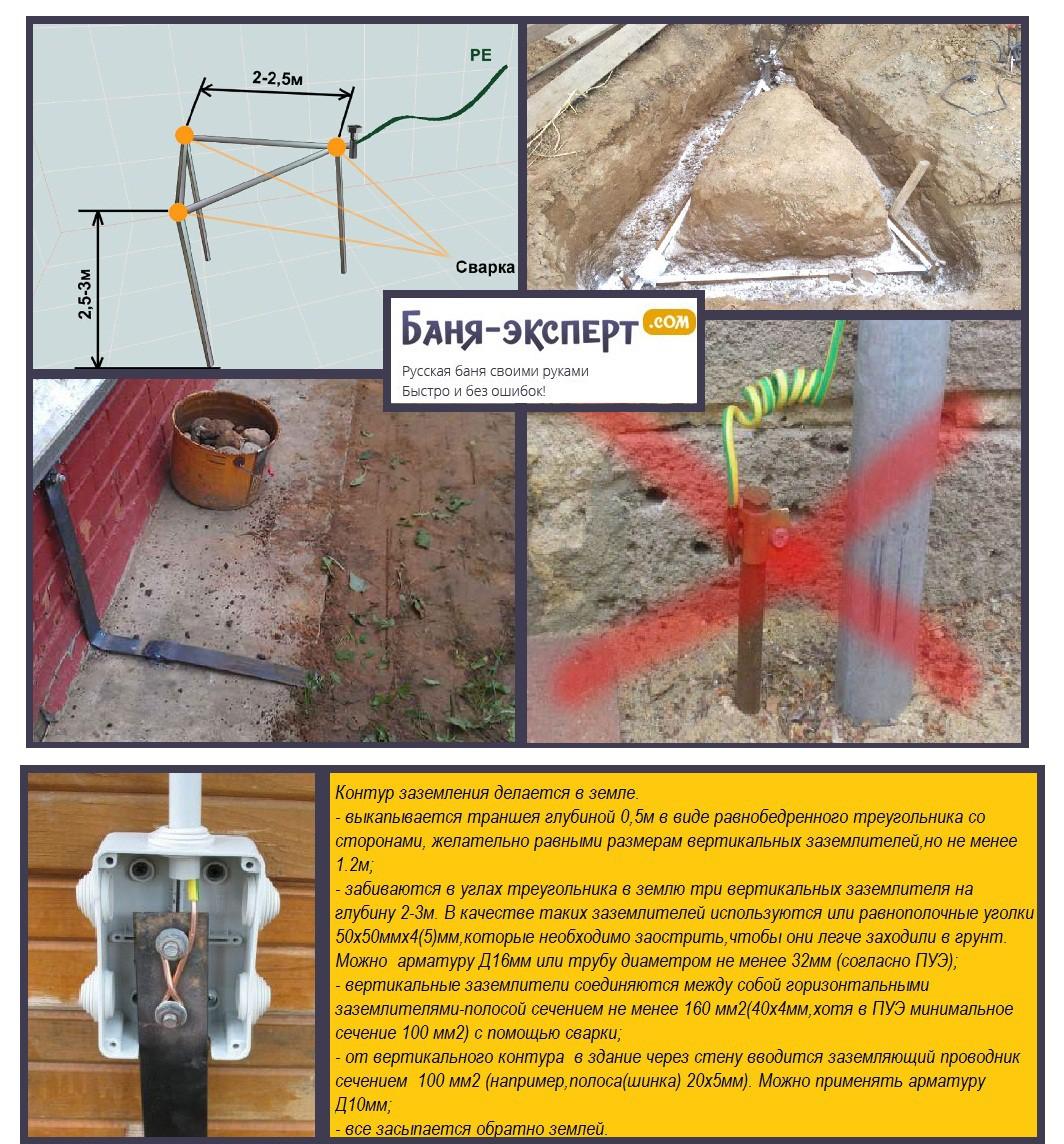

Заземляющий контур чаще всего имеет форму квадрата или треугольника (схема). Электроды должны быть не короче 2,5 метров. Ребра заземляющего контура должны либо равняться, либо быть кратными им. Например, если длина электрода равна 2,5 метрам, то ребра контура должны равняться либо 2,5, либо 5 метрам. Оптимальная длина штырей-электродов – 2,5-3 метра.

Соответственно, заземляющий контур может обладать следующими параметрами: его стороны должны соотноситься либо как 2,5 х 2,5, либо как 3 х 3. Квадрат иногда делают несколько больше (4 х 4 м). Электроды желательно заострить с одного конца. Так их будет легче забивать в землю. Свариваются штыри между собой в контур только после заглубления их в землю.

Процесс установки заземляющего контура выглядит так:

1. Сначала рядом с домом нужно выкопать траншею по форме будущего контура (квадратную или треугольную). Ее глубина должна равняться 70-80 см.

2. Нарезаем арматуру на равные по длине штыри 2,5-3 м. Забиваем их по углам траншеи, как на видео. Обязательно оставляем над землей небольшие части электродов.

3. Вершины электродов соединяются между собой стальными полосами. Сделать это можно при помощи сварки.

4. К одному из углов приваривается стальная полоса, которую необходимо довести до стены здания.

5. К концу стальной полосы при помощи все той же электросварки нужно приварить болт.

6. К приваренному таким образом болту крепится выходящий из дома заземляющий кабель 220 В. Крепление можно выполнить следующим образом: кабель свернуть в петлю и просто надеть на болт. Сверху на него надевается гайка с шайбой и сильно затягивается.

7. После этого траншею с заземляющим контуром нужно просто засыпать землей.

8. Кабель подводится, как уже было сказано ранее, к заземляющей шине в распределительном щите.

Обратите внимание: Сечение проводника должно быть более 75 кв. мм

Только в этом случае заземление будет эффективным и прослужит долго

Только в этом случае заземление будет эффективным и прослужит долго.

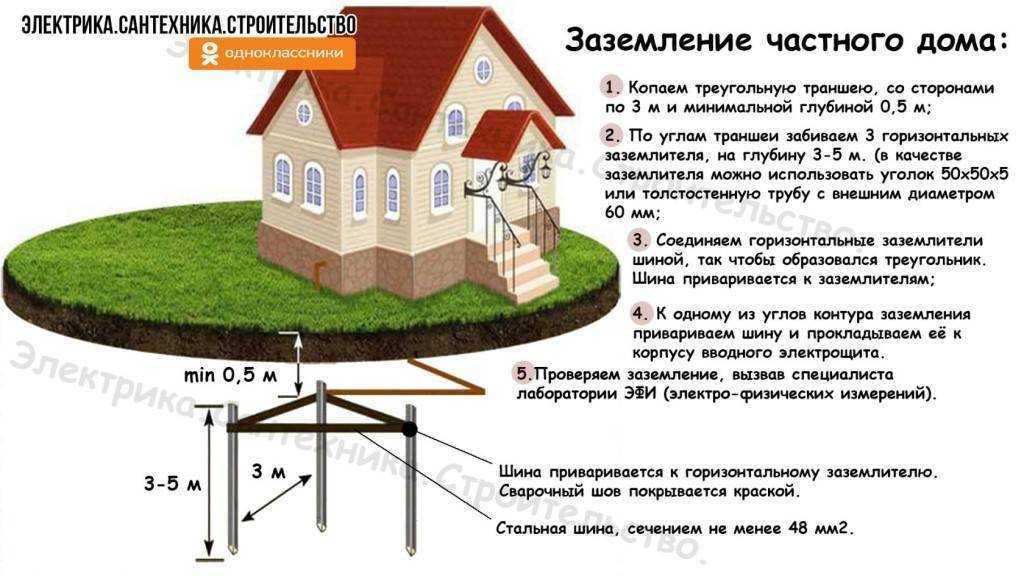

Схема «Треугольник»

Наиболее распространена для использования на даче классическая схема «треугольник». Она подходит практически для всех типов грунта, кроме каменистого.

Заземление делается из перпендикулярно стоящих заземлителей, вставленных в грунт и соединенных друг с другом горизонтально расположенными заземлителями, и соединяющего проводника — полоски металла, соединяющего конструкцию с электрическим щитом. Минимальное расстояние конструкции от фундамента дома должно составлять 3 м. Располагать ее лучше в местах, где люди ходят реже всего или не ходят вообще.

1. Выбираем место, так чтобы расстояние от щитка было около 10 м. Стоячие штыри (уголки) надлежит вкапывать на глубину около 3 м. В качестве вертикального заземлителя часто используют стальной уголок размером 4 на 4 см.
2. Выкапывается траншея в виде равнобедренного треугольника со сторонами по 1,2 м, это оптимальная дистанция системы. Глубина должна достигать до 1 м, ширина — 0,5 м, так будет удобно варить конструкцию. От одного угла отдельно роется канава, идущая к силовому щиту.
3. В первую очередь в верхушки углов вбиваются прямые заостренные на одном краю уголки (это облегчает их вход в грунт), забить их можно простой кувалдой. Если земля плотная, то нужно воспользоваться перфоратором с особой насадкой. Далее по сторонам траншеи прокладываются горизонтальные заземлители. Эти детали должны находиться ниже слоя промерзания почвы (не меньше чем на 0,5 м). Соединять горизонтальные и вертикальные заземлители рекомендуется с помощью сварки.
4. Не рекомендуют соединять эти конструкции при помощи болтов, так как со временем на месте стыка происходит окисление, появляется ржавчина, это приведит к потере контакта и утрате эффективности конструкции в качестве заземляющего приспособления.
5. Не применяют арматуру из каленого металла, из-за этого распределение тока может быть нарушено, также из-за быстрой коррозии арматурных прутьев пропадут свойства проводимости металла.
6. Когда конструкция сварена, необходимо соединить полоску металла, отходящую от вершины, с электрическим щитом. На конце стальной полосы необходимо приварить болт типа М6 для установки провода. Электропроводка в помещении делается по трехпроводной схеме, где третьим является провод заземления. Провод выводится на электрический щиток, а потом соединяется с общим контуром. Дополнительно для защиты могут также быть установлены устройство защитного отключения или дифференциальный автомат.
7. Составляющие обязательно надо обработать от коррозии антикоррозийным средством, которое можно приобрести в строительном магазине. Места сварки следует ОСОБО тщательно обработать битумом.
8. Категорически запрещено красить детали устройства, потому что краска создает большое сопротивление, и у металла пропадает контакт с грунтом.
9. Когда сооружение готово, нужно проверить значения показателей с помощью омметра. В зависимости от модификации устройства данные могут несколько отличаться, но в основном задача достигнуть показателей не более 4 Ом.

Проверка системы

Не спешите закапывать траншею — сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.

Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov

После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.

Ведь процесс создания контура заземления показан в видео.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

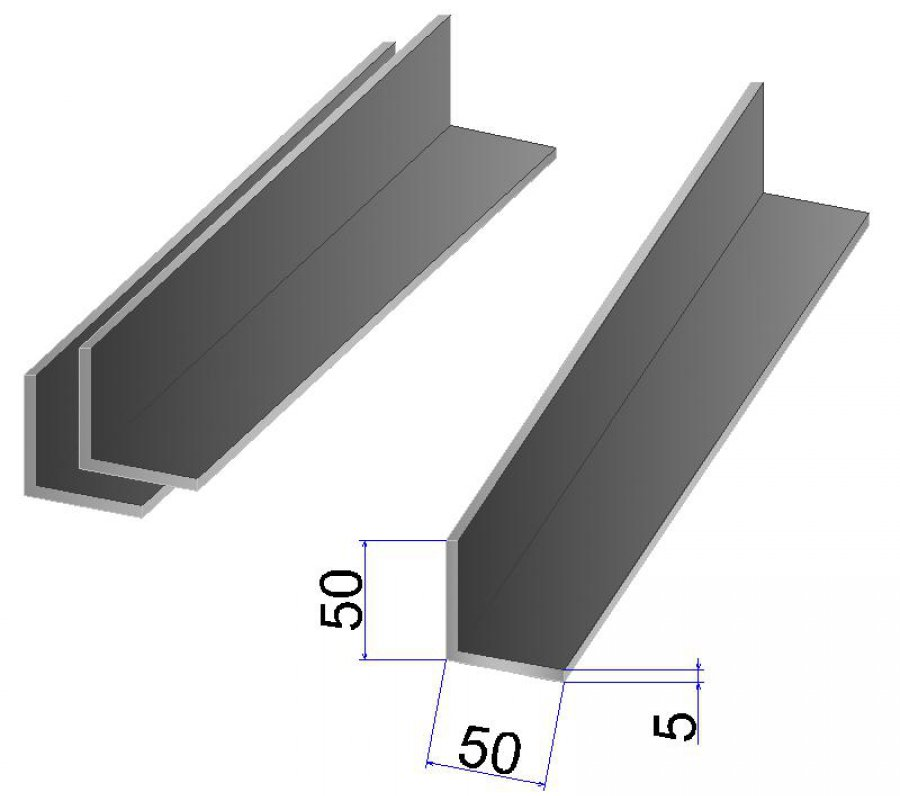

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).

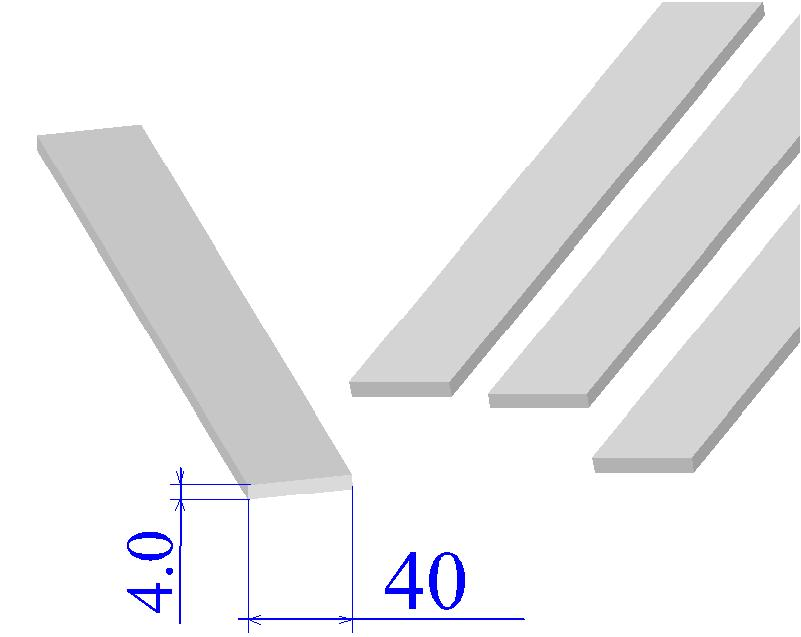

2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.

3. Болт М12 (М14) с 2 шайбами и 2-я гайками.

4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Варианты подвода питающего кабеля от ЛЭП

В процессе монтажа электропроводки на даче перед владельцем непременно встанет вопрос — каким образом подводить к домовладению питающую сеть. КЛ понадобится тянуть от ближайшей опоры воздушной ЛЭП, естественно после получения необходимых разрешений, совместно с представителями служб электрических сетей. Можно воспользоваться одним из следующих вариантов подключения к опоре ЛЭП:

• по воздуху;
• под землей.

Подвод кабеля к дачному домику по воздуху

Далее детально рассмотрим преимущества, недостатки, а также важные нюансы при монтаже для каждого из вариантов.

Запитывание по воздуху

Подвод питания к загородному домовладению по воздуху можно осуществить двумя методами. Первый предполагает использование кабеля СИП, что обозначает самонесущий изолированный провод. Он напрямую тянется от ЛЭП к фасаду дома. Второй вариант сопровождается предварительной натяжкой металлического троса от опоры централизованной электросети к стенам дома с помощью специальных крюков или талперов. Это позволяет использовать любые КЛ, которые в дальнейшем фиксируются к тросу.

Независимо от выбранной методики понадобится использовать дополнительные изолирующие крепежи для фиксации токопроводящих жил. Потребуется учитывать следующие факторы:

1. При расстоянии от опоры ЛЭП до строительного объекта более 25 метров следует устанавливать промежуточные опорные столбы.
2. В зимний период времени нагрузка на провода будет увеличена из-за скопления наледи. В связи с этим требуется правильно рассчитать несущую способность кабеля.
3. Ультрафиолетовое излучение способствует механическому разрушению изоляционного слоя жил проводников. Поэтому необходимо использовать дополнительную защиту в виде гофры.

Нормативы подключения дома к линии электропередач

Подвод питания под землей

При запитывании загородного домовладения кабелем, проложенным под землей, рекомендуется придерживаться следующих правил:

1. Укладка проводов производится в траншею глубиной не менее семидесяти сантиметров. За исключением случая, когда КЛ прокладывается в защитной трубе, а длина от опоры ЛЭП до вводного щитка составляет менее пяти метров. При таких условиях допускается подготовить траншею глубиной в 50 см.
2. Траншея должна выкапываться на расстоянии не менее 60 см от фундамента. Если имеется необходимость прокладки кабеля через фундамент, то потребуется использовать дополнительную трубу в нем. Тянуть токопроводящие жилы непосредственно под фундаментом запрещено.
3. При раскопке траншеи следует отступать нижеперечисленные расстояния от различных объектов:
   • 75 см — кустарные насаждения;
   • 100 см — канализация, водопровод;
   • 200 см — деревья, газопровод.
4. Кабель должен быть бронированный и иметь соответствующую изоляционную защиту.

Подводка электричества к дому под землей

Перечисленные указания обусловлены требованиями ПУЭ, ПТЭ и СНиП, независимо от выбранного сечения токопроводящих жил.

Главным преимуществом данного варианта подключения дачного дома к централизованному электроснабжению является минимальные затраты на требуемый материал. Также можно обойтись без привлечения специальной техники. Прокладка питающего кабеля под землей будет затруднена, если на участке уложена плитка или залит бетон.

Инструкция как сделать заземление на 380 вольт

Заземление электрической системы на 380 вольт является критически важной процедурой, чтобы обеспечить безопасность и стабильность ваших электрических устройств. Следуя нижеуказанным инструкциям, вы сможете успешно выполнить эту задачу

Подготовка к процессу заземления:

Перед началом работы убедитесь, что вы располагаете всем необходимым оборудованием и инструментами. Вам понадобятся заземляющие штыри (заземляющие пруты), медная проволока, измерительное устройство (например, мультиметр), перчатки и обувь на резиновой подошве для безопасности.

Выбор и установка заземляющих прутов:

Заземляющие пруты, или заземляющие электроды, должны быть установлены в землю на глубину не менее 2,5 метра. Материал электродов должен быть достаточно прочным и коррозионно-стойким, как правило, используются сталь или медь. Электроды размещают на расстоянии не менее 3 метров друг от друга.

Материал электрода	Преимущества	Недостатки
Медь	Отличная электропроводность, долговечность, стойкость к коррозии	Высокая стоимость
Сталь	Низкая стоимость, хорошая механическая прочность	Подвержена коррозии, ниже электропроводность по сравнению с медью
Гальванизированная сталь	Улучшенная коррозионная стойкость по сравнению со сталью, низкая стоимость по сравнению с медью	Не так долговечна, как медь, электропроводность ниже, чем у меди
Сталь в медной оболочке	Комбинирует преимущества стали (прочность) и меди (электропроводность, коррозионная стойкость)	Высокая стоимость, сложност

Создание заземляющего проводника:

Заземляющий проводник должен быть изготовлен из медной проволоки, толщиной не менее 6 мм. Этот проводник соединяет заземляющие пруты с электрической системой.

Соединение заземляющих прутов с заземляющим проводником:

Соединение заземляющего проводника с прутами должно быть надежно выполнено с помощью сварки или специальных зажимов. Это должно быть выполнено таким образом, чтобы минимизировать риск коррозии и обеспечить долговечность соединения.

Подключение к электрической системе:

Заземляющий проводник теперь можно подключить к общей шине заземления электрической системы. Должны быть соблюдены все требования и стандарты электробезопасности.

Проверка системы заземления:

После завершения установки системы заземления необходимо провести проверку. Используйте мультиметр для измерения сопротивления между заземляющим прутом и точкой подключения к системе. Оно не должно превышать 4 Ом.

Ошибки и стоимость

1. Самой распространенной ошибкой является малое расстояние между электродами. Ни в коем случае нельзя допускать, чтобы оно было меньше 1,5 метра. Это связано с тем, что сила тока уменьшается по мере удаления от электрода, если в почве нет заряда. Если же поля от 2 электродов пересекутся, то процесс рассеивания значительно ухудшится и время, через которое УЗО обесточит сеть, увеличится.
2. Второй по распространенности ошибкой является экономия на электродах. Их делают 3 или 6, независимо от типа почвы и уровня залегания вод. Где-то этого хватает, а где-то может и не хватить. Как и в прошлом случае, падает скорость рассеивания заряда и увеличение срабатывания автоматики.
3. Третья по популярности, но не по значимости ошибка состоит в том, что не ставят УЗО. Надеясь, что заземление спасает, защитную автоматику не монтируют. Такой подход может привести к гигантским утечкам тока, нагреву проводов и как следствие, пожару. Только в комплексе они могут обеспечить полноценную защиту, и недопустим монтаж одного без другого.

Основные расходы при монтаже заземления своими руками, это металл. Закупка арматуры и металлических полос, в зависимости от размера контура и региона, обходится от 3 до 10 тысяч руб. Отдельно покупается лист из нержавеющей стали, нарезается на короткие полосы и сваривается в одну. Его цена колеблется от 2, до 4 тысяч руб., в зависимости от толщины.

Соответственно, минимальные расходы на создание контура заземления около пяти тысяч, максимальные могут составить десять и даже больше.

Несмотря на кажущуюся сложность, процесс изготовления заземления прост. Разобрав все этапы подробно, и рассмотрев все основные моменты, можно убедиться, что сделать его может любой. Достаточно умелый хозяин справится без привлечения посторонних лиц и наемных рабочих.
