Виды и правила заземления электроустановок

Сторонняя проводящая часть

Проводник, который не является частью электроустановки, называется сторонней проводящей частью. Формальным примером служат металлическая дверная ручка или петля.

Можно ориентироваться на 2 принципа, согласно которым выбираются части для подключения на шину дополнительного уравнивания потенциалов. Задача – не делать систему чрезмерно перегруженной.

• Фактическая или потенциальная возможность связи с «землей».
• Возможность появления потенциала на сторонней проводящей части при аварии электрооборудования в процессе эксплуатации.

В таблице ниже приведены примеры сторонних проводящих частей, которые стоит или нет подключать к шине дополнительного уравнивания потенциалов:

Сторонняя проводящая часть	Схема	Необходимость подключения
Металлическая полка, закрепленная на стене из непроводящего материала.		Нет
Металлическая полка, закрепленная на стене из железобетона.		Да (потенциальная связь с «землей» за счет крепежа к стене)
Металлическая полка, закрепленная на стене из непроводящего материала. На полке расположен электроприбор.		Да (возможность появления потенциала при аварии прибора с классом изоляции I)
Металлическая тумбочка с резиновыми или пластиковыми колесиками на бетонном полу.		Нет
Металлическая тумбочка с резиновыми колесиками на бетонном полу. В помещении грязь и пыль в сочетании с повышенной влажностью.		Да (потенциальная связь с «землей» за счет загрязнения и повышенной влажности)

Вопросы, связанные с уравниванием потенциалов в ванных и душевых помещениях, регулируются циркуляром № 23/2009.

Один из распространенных вопросов: может ли быть сторонней проводящей частью водопроводная вода, подающаяся по пластиковым трубам? Указанный циркуляр дает такой ответ: « …Водопроводная вода нормального качества …не рассматривается как сторонняя проводящая часть». Это означает, что такая возможность существует, как минимум из-за значительного присутствия различных железистых соединений в воде. Циркуляр рекомендует использовать токопроводящие вставки на отводах от стояков водопровода, подключив их к шине дополнительного уравнивания потенциалов.

Защитные меры электробезопасности

Поскольку металлосвязь в любой момент может стать проводником тока высокого напряжения, вся система нуждается в защите от нежелательного контакта.

Следует соблюдать следующие меры электробезопасности:

• ограждать изделия от случайного прикосновения,
• выставлять заборы и ограды,
• прокладывать пластины и открытые кабели в пластиковом коробе или гофрированной трубке,
• место соединения жилы и контура закрывать герметичной коробкой,
• устанавливать в цепь устройства защитного отключения с порогом срабатывания 30 мА,
• предусматривать автоматическое отключение электричества,
• внедрять устройства уравнивания и выравнивания потенциалов.

Правила, нормы и базовые требования ПУЭ

Почему в домах нельзя выполнять зануление?

Кстати этот случай наглядно показывает, почему в домах нельзя выполнять зануление, то есть присоединять корпуса приборов к нулевому проводу, как это иногда делают горе-электрики в домах где нет заземления. Действительно, пока все работает нормально, нет большой разницы к нулевому или заземляющему проводу присоединены корпуса защищаемых электроприборов. Но при отгорании нулевого провода на нем, а следовательно и на всех присоединенных к нулевому проводу приборах, появится напряжение 220 В. То же самое произойдет, если при ремонте распределительного щитка электрик перепутает нулевой провод с фазным. В этом случае корпуса приборов окажутся присоединенными не к нулевому, а к фазному проводу и на них тоже будет присутствовать напряжение 220 В.

Итак, токовая цепь это путь тока от подстанции к потребителю и обратно от потребителя к подстанции. Если в каком-то месте она нарушена, тока в цепи не будет. Сидящих на проводах птиц не бьет током только потому, что нет цепи для прохождения тока. Стоящего на резиновом коврике электрика не бьет током, потому что коврик мешает току вернуться на подстанцию по цепи: фазный провод -> электрик -> земля -> подстанция. Вот и причина того почему при одном и том же напряжении ток может лишь слегка щипнуть человека, а может и убить. Все зависит от того есть ли у него надежный путь для возвращения на трансформаторную подстанцию или нет. Если есть, то попавшему под напряжение человеку мало не покажется.

В интернете описан трагический случай, произошедший с мальчиком, захотевшим сделать уроки в вечернем саду. Он взял включенную в сеть настольную лампу с удлинителем и начал выносить ее из дома. Лампа была неисправна – находящийся под напряжением фазный провод касался корпуса лампы. Мальчик держал в руках находящийся под напряжением корпус лампы, но током его не било. Сухой деревянный пол мешал току вернуться к подстанции. Как только мальчик сошел с крыльца и наступил на землю, создалась замкнутая токовая цепь: трансформаторная подстанция -> фазный провод -> настольная лампа -> человек -> земля -> снова трансформаторная подстанция и мальчик был убит током. Трагедии могло не быть. Если бы лампа, удлинитель и проводка в доме были заземлены, то ток с корпуса лампы утекал бы через заземление, не причиняя вреда мальчику.

Если в доме нет возможности установить заземление, то хотя бы следует помнить что у тока не должно быть возможности возвратиться на подстанцию через землю. Только по специально предназначенному для этого нулевому проводу. Ни в коем случае нельзя одновременно касаться электроприборов и заземленных частей, таких как батареи, водопроводные трубы и т п, чтобы не дать току возможность пройти через вас в землю и вернуться к подстанции. Если в помещении сырой пол, то желательно чтобы на вас была обувь с непромокаемой подошвой, которая станет преградой между вами и проводящим полом, в случае если вы случайно попадете под напряжение.

Заземляющее устройство

Система заземления представляет собой совокупность заземляющего контура и проводников, позволяющих безопасно отвести ток в грунт. Существует два типа заземлителей — естественные и искусственные. Естественные заземлители представляют собой металлические конструкции, основное предназначение которых не связано с обеспечением электробезопасности. Согласно ПУЭ, к естественным заземлителям относятся:

1. Каркасы сооружений (из железобетона или чистого металла), имеющие контакт с почвой.
2. Водопроводные трубы, находящиеся под землей. Запрещено использовать для заземления нефте- и газопроводы, а также любые другие трубопроводы, предназначенные для транспортировки горючих веществ.
3. Опоры ЛЭП.
4. Нетоковедущие железнодорожные пути (только при условии наличия сварных соединений между рельсами).

Искусственный заземлитель — это конструкция, сооруженная специально для защиты от тока. В качестве искусственных заземляющих устройств используют:

• неокрашенные металлические пруты (минимальный диаметр — 10 миллиметров);
• стальной уголок (толщиной от 4 миллиметров);
• листы стали (толщина — от 4 миллиметров и сечение в разрезе — свыше 48 квадратных миллиметров).

Для сооружения искусственных заземлительных систем пруты закапывают или вбивают в почву. Длина электрода не должна быть меньше 2,5 метров. После установки проводников в землю, их сваривают между собой. Надземная часть заземлительного контура должна находиться на определенном расстоянии от земли (не менее 50 сантиметров).

По предназначению оборудование принято делить на две разновидности — защитную и рабочую. Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки.

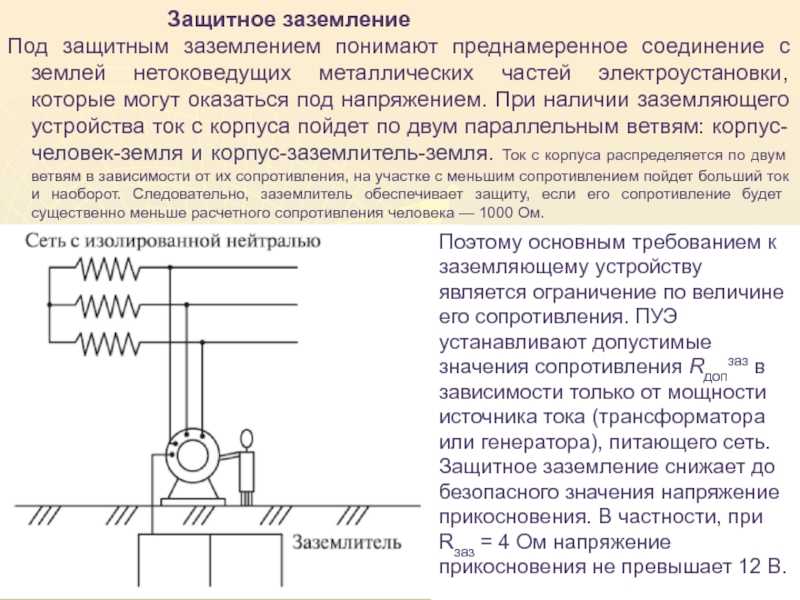

Защитное заземление обустраивается для:

• всего электрооборудования и машин, не установленных на глухозаземленных опорах;
• электрических шкафов, металлических коробов распредщитов;
• трубопроводов с силовыми кабелями;
• оплеток силовых кабелей.

Рабочие заземлительные устройства применяют в случаях, когда, несмотря на повреждение изоляционного слоя и последовавшего за этим пробоя на корпус, необходима бесперебойная работа оборудования. К примеру, рабочим заземлением оснащают нули трансформаторов и электрогенераторов. Также рабочим считается заземление молниеотводов.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	–
Песчаник, грунтовые воды не глубже 5 м	500	–
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Влияние почвы на сопротивление Rз

Знак заземления

Практически доказано, что сопротивление заземляющего устройства в значительной степени определяется состоянием грунта в месте расположения заземлителя. В свою очередь, характеристики почвы в зоне проведения защитных работ зависят от следующих факторов:

Влажность почвы на участке проведения работ;

• Наличие в почве каменистых составляющих, в которых обустроить заземление попросту невозможно (в этом случае приходится выбирать другое место);
• Возможность искусственного увлажнения грунта в особо засушливые летние периоды;
• Химический состав почвы (наличие в ней солевых составляющих).

В зависимости от состава грунта, он может быть отнесён к тому или иному виду (смотрите фото ниже).

Различные виды почвы

Исходя из особенностей формирования сопротивления заземлителя, предполагающих его снижение при увлажнении и повышении солевой концентрации, в случае крайней необходимости в грунт искусственно вводятся порции влажного химиката NaCl.

Хорошие грунты с точки зрения обустройства заземления – это суглинистые почвы с высоким содержанием торфяных составляющих и солей.

Изолированная нейтраль

Когда-то это был самый распространенный метод заземления нейтрали, используемый в сетях 6-35 кВ. Сейчас его постепенно заменяют другими средствами.

Ток короткого замыкания имеет емкостную природу. Это связано с наличием емкостной связи между электрооборудованием, кабельными и воздушными линиями и землей. Активная составляющая тока практически отсутствует, так как нет резистивной связи между нейтралью и землей. Но недостатки таких сетей перевешивают их достоинства.

При достаточной разветвленности сети возрастают емкостные токи, так как одновременно увеличивается количество подключенного к ней электрооборудования. Наступает момент, когда течение становится настолько ощутимым, что продолжается и практически сразу приводит к переходу ОЗЗ в промежуточную фазу.

Маркировка заземлительных систем

• TN-C;
• TN-C-S;
• TT;
• IT.

В названии заземления первая буква указывает на разновидность источника питания:

• T — нейтраль источника электропитания стыкуется с грунтом;
• I — токоведущие элементы не контактируют с землей.

Вторая буква информирует о способе заземления открытых токопроводящих элементов электрической установки:

• N — прямой контакт с местом заземления источника питания;
• T — непосредственная связь с грунтом.

Буквы после дефиса сообщают информацию о методе обустройства защитного проводника (PE) и нуля:

• C — задачи проводников выполняются одним проводником PEN;
• S — функции проводников выполняются несколькими проводящими устройствами.

Система заземления TN-C

Заземление электроустановок типа TN-C применяется в трехфазных четырехпроводных и однофазных двухпроводных электросетях. Чаще всего подобные заземлительные системы встречаются в сооружениях старой постройки. Преимущества TN-С состоят в простоте и доступности системы. Однако уровень безопасности системы оставляет желать лучшего. Поэтому в современных зданиях TN-C не используется.

Система заземления TN-C-S

Защитное заземление электроустановок TN-C-S чаще всего применяется при проведении реконструкций старых электросетей с объединенными рабочими и защитными проводниками на вводе. Таким образом, чтобы установить в здании систему TN-C-S, в нем должно существовать более старое заземление — TN-C-S. Усовершенствованная система также отличается простотой установки и эксплуатации, но при этом более надежна.

Система заземления TN-S

В TN-S рабочие и нулевые проводники располагаются по отдельности. При этом нуль (PE) объединяет все токоведущие элементы электрической установки. Во избежание повторного заземления обустраивают трансформаторную подстанцию с основным заземлением. Достоинствами TN-S считаются небольшая длина проводника от кабельного входа в установку до системы заземления, а также низкая вероятность электромагнитных помех.

Система заземления TT

Данный тип заземления характерен тем, что все токоведущие компоненты имеют непосредственный контакт с землей. При этом заземлители установки электрически не связаны с заземлителем нейтрали электроподстанции.

Система заземления IT

Характерная особенность заземления IT — изолированность нейтрали от грунта или ее заземления через элементы с высоким сопротивлением. В результате такого решения удается значительно уменьшить воздействие тока утечки на корпус. IT применяют в строениях, работающих в условиях жестких требований по электробезопасности.

Основы заземления электродвигателя

Около половины всех электроустановок оснащены электродвигателями, чаще всего это двигатели переменного тока. Особенностью двигателя компрессора является большое количество проводов, проложенных в обмотке статора или ротора. Кроме того, провода находятся в очень тонкой, легко повреждаемой лаковой или эмалевой изоляции.

Поэтому неисправность в электродвигателе чаще всего становится причиной поражения электрическим током:

1. Изоляция минимальная, сильный нагрев обмоток.
2. Провод может соприкасаться с телом.
3. Ротор вращается даже после отключения электроустановки и может отдавать накопленную энергию как в линию, так и в дом.

Для заземления электродвигателей применяют рассеивающую цепь, подключаемую проводом или шиной через клемму на корпусе. Линия подачи соединена с двигателем через систему ТТ. Если в помещении установлено несколько электродвигателей, то все они подключаются к токоведущей шине независимым проводом, параллельным шине, — последовательное соединение не допускается.

Для маломощных электродвигателей 220 В иногда делают исключения с защитным проводом, но только в том случае, если двигатель установлен на металлическом основании, закрепленном костыльными болтами, вбитыми в землю на глубину не менее 60 см.

Но и в этом варианте «заземления» обслуживание электродвигателя необходимо начинать с полного отключения и подключения к дому дополнительного внешнего заземления. Сначала устанавливается контур заземления, только потом крепятся к корпусу двигателя. Это универсальное правило подключения по любым причинам.

Особенности схем 220 и 380 В

В каждой схеме соединение разное. Единственной константой является внешняя цепь. Конструкция может быть любого типа (закрытая, линейная)

Однако есть нюансы, которые важно учитывать с точки зрения доступа в дом. То же самое касается и схемы подключения

Для 220 вольт требует двухпроводной системы. Один должен быть разделен на «землю» и «нейтраль». Другой установлен на изоляторе.

380 В — это электрическая система, в которой используется четырех проводная принципиальная схема. Один из проводников должен быть разделен, как в предыдущем случае. Остальные устанавливаются через изоляторы и не касаются друг друга. Еще одной особенностью этого типа установки является необходимость в дополнительных средствах защиты. Это УЗО и автоматические выключатели остаточного тока. К ним подключаются нейтральные проводники.

Отдельно о заземлении некоторых агрегатов

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв — удельное сопротивление грунта, см. информацию выше.
• L — общая длина каждого электрода в контуре.
• d — диаметр электрода (если сечение круглое).
• Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

• Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b — ширина электрода — заземлителя.
• ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.
