Что делать если не горят лампы заднего хода ВАЗ 2110

Типовые неисправности и их устранение

Итак, почему на ВАЗ 2110 могут не работать габариты? Причин несколько, перечислим их все:

Схема включения вентилятора охлаждения ВАЗ 2107 карбюратор

1. Сгорел предохранитель, отвечающий за питание ламп габаритных огней.
2. Произошел обрыв питающего провода.
3. Произошло замыкание питающего провода на кузов автомобиля.
4. Вышло из строя реле контроля К1.
5. Перегорели лампочки.
6. Вышел из строя переключатель наружного освещения.

Попробуем самостоятельно найти неисправность задних габаритов на ВАЗ 2110 и устранить ее. Прежде всего проанализируем ситуацию. Как указывалось выше, за правый борт отвечает предохранитель F11, а за левый – F1.

Если не горят только задние габариты, а передние работают, то логично предположить, что предохранители в порядке. В противном случае (не горит борт и спереди, и сзади) имеет смысл проверить исправность предохранителей в монтажном блоке. Где его найти, будет описано в конце статьи.

Теперь нам понадобится так называемая «контролька», которую несложно собрать самостоятельно. Нужно взять любой индикаторный светодиод и резистор сопротивлением 800 Ом.

Принципиальная электрическая схема «контрольки»

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуВместо светодиода и резистора проще взять маломощную лампочку на 12 В, к примеру, от тех же габаритов или указателей поворота. Такая схема, во-первых, проще, во-вторых, при ее использовании не нужно соблюдать полярность подключения щупов.

Начнем с задних фонарей. Открываем багажник и находим в обивке на уровне задних осветительных приборов два кармашка, закрывающих фонари. Отгибаем их и получаем доступ к разъему питания.

Отгибаем обивку и видим заднюю часть фонарей с разъемом питания

На фонаре сверху и снизу находим две защелки, сжимаем их и вынимаем плату с лампами из фонаря.

Снятие платы заднего фонаря ВАЗ 2110

Аккуратно снимаем с платы разъем питания. Подключаем один щуп «контрольки» к кузову автомобиля ВАЗ 2110 в месте, которое может обеспечить хороший электрический контакт с металлом. Включаем габариты и замеряем напряжение на гнезде разъема, к которому идет красный (правый борт) или красно-желтый провод (левый борт).

Если напряжение есть, то проблема в фонаре. Снимаем гибкую плату и внимательно осматриваем дорожки – от вибрации они нередко переламываются.

От вибрации проводники гибкой платы могут переломиться

Если все в порядке, то причина в плохом контакте лампочки с патроном либо выходе ее из строя. Мы рассмотрели случай, когда на колодке фонаря есть напряжение. Если его нет, продолжаем поиск.

Оппозит — друг человека!: Современное реле-регулятор для оппозита

Находим общую колодку питания задних световых приборов (см. схему) и измеряем напряжение на ней. Провода все те же – красный и желто-красный. Если напряжение есть, то причина неисправности – обрыв провода, идущего от этого разъема к соответствующему габариту. Осматриваем жгут, находим обрыв, устраняем.

Напряжения нет – двигаемся дальше. Теперь нам нужен монтажный блок. Где его найти, будет описано ниже. На задней части этого блока находим разъем Ш2 и измеряем напряжение на контактах, к которым идет красный и желто-красный провода.

Нумерация колодок и цвета проводов, к ним подключенных

Если оно есть, то причина – обрыв провода, идущего от монтажного блока к колодке питания задних световых приборов. Осматриваем жгут, находим, устраняем. Напряжения нет? Измеряем напряжение на этом же разъеме, провод черно-белый.

Если оно есть, то проблемы с монтажным блоком – предохранители F1 и F11, реле контроля К1, обрыв дорожек. Проверяем предохранители, осматриваем дорожки, меняем реле или устанавливаем вместо него перемычки (см. схему).

Местоположение перемычек вместо реле контроля К1

Если напряжения нет, причина неисправности – обрыв черно-белого провода, идущего от переключателя наружного освещения в монтажный блок, или самого выключателя.

Ну и отдельно поговорим о предохранителях, которые могут сгореть по двум причинам:

1. Скачок напряжения в бортовой сети.
2. Короткое замыкание в цепях питания.

В первом случае достаточно поменять сгоревший предохранитель на прибор того же номинала (5А). Во втором задача несколько усложняется – после замены предохранителя он сгорает вновь. Придется найти замыкание питающих проводов на кузов, являющийся минусовой шиной питания. Осматриваем жгуты, находим, устраняем. Чаще всего повреждение изоляции происходит в местах перехода проводов через ребра кузова и сквозь него.

Нюансы замены датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

1. Машина уже установлена на яме (эстакаде). Так и оставляем.
2. Демонтируйте защиту картера.
3. Подыщите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика выливается небольшой объем смазывающей жидкости.
4. Отбрасывайте провода от узла.
5. Выкручивайте датчик, дожидайтесь слива масла.
6. Устанавливайте новое устройство.
7. Доливайте масло до необходимого уровня.
8. Возвращайте провода на место.
9. Проверяйте работу устройства.

Вот и все. В течение 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили деньги. Удачи на дорогах и конечно же без поломок.

» Не горит задний ход — что делать

Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях делать, с чего начинать поиски неисправности.

Для автомобилей с КПП.

1. Первое, что нужно сделать это проверить предохранитель, это сделать проще простого, посмотреть в мануал и найти предохранитель который отвечает за включение лампочки.
2. Второе. Если у вас ручная коробка передач, то необходимо проверить разъем на датчике заднего хода, как правило он находиться один на коробке не считая датчика скорости, расположен он на КПП между аккумулятором и двигателем. Снимаем разъем с датчика, смотрим не окислились ли контакты, перемыкаем их железкой со включенным зажиганием и проверяем горят или не горят задние огни. Если огни загорелись, то меняем (лягушку) датчик.
3. Третье, что необходимо проверить, это лапочку в заднем фонаре, вы можете спросить, — Как же так, у меня два фонаря заднего хода, неужели перегорели сразу две лампочки?

Да случается и такие казусы, когда почти сразу перегорали две лампочки, или к примеру фонари установлены в крышке багажника, посильнее хлопнули ей, и у половины лампочек осыпались нити накаливания

Так же стоит обратить внимание на контакты у лампочек, если окислились то обязательно почистить, например на ВАЗ 2107 они точно окисляются

Но конечно же такое случается редко когда сразу две лампы перегорают или стряхиваются, тут скорее уже надо искать неисправность датчика заднего хода, в народе его называют лягушка заднего хода.Это название пошло еще с дедовских времен когда все ездили на ВАЗ, Волгах и Заз. К стати на ВАЗ 2110 как я и говорил присутствуют два фонаря заднего хода и разъем там как правило постоянно окисляется. Ремонтировать особо ничего не нужно, достаточно почистить контакты и установить разъем на место.

После того как вы все проверили и ничего, все равно не горит задний ход, проблема осталась нерешенной, нужно копать проводку, искать разрыв и прозванивать.

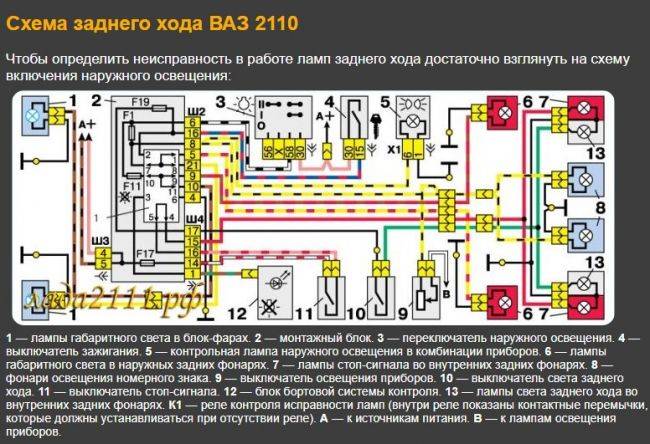

Примерная схема проводки на автомобиле:

• Первый провод идет от блока предохранителей к лампе
• Второй провод от массы кузова к датчику задней скорости на КПП
• Третий провод проходит от датчика к лампе заднего хода

Бывает случается и наоборот, постоянно горят задние фонари, ну тут скорее заклинило датчик или перетерлись и замкнули провода.

Как заменить неисправный датчик?

• На некоторых автомобилях он расположен на верхней части КПП таких как Пежо и заменить его можно без особого труда, открутив его головкой на 21.
• На автомобилях отечественного производства таких как ВАЗ он расположен ниже уровня масла, при его замене требуется снять защиту картера, если такая присутствует, подставить небольшую емкость на случай если вы не очень быстро владеете своими руками

Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

На авто с автоматической коробкой или вариатором дело обстоит гораздо сложнее, из за присутствия контроллера передач, в котором и могут быть неисправности.

Замена охлаждающей жидкости, антифриз или тосолКак проверить датчик массового расхода воздуха (ДМРВ) — признаки неисправности и ремонтЧто такое кислородный датчик в автомобиле (лямбда зонд) Неровная работа двигателя на холостом ходу — причины и неисправности Привод на Пежо — снятие и установка Не работает обогрев заднего стекла — как отремонтировать

Фонари заднего хода Авто ваз имеют стандартные лампы мощностью 25Вт. Иногда этого не хватает, чтоб увидеть препятствия при езде задним ходом в ночное время. Решит проблему можно маленьким тюнингом, который позволит сделать задние габариты Авто ваз ярче.

ВАЗ 2110 не горят стоп сигналы

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно

Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя

При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом

В данном случае сигнальные лампы загорятся

Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Лягушка заднего хода: диагностика и замена

При возникновении неисправности света заднего хода на ВАЗ 2110-2112, нужно в первую очередь обратить внимание на подключение штекера питания к самой лягушке. Если там все нормально, то велика вероятность, что именно неисправен выключатель света задних фонарей, и его нужно заменить на новый. Но прежде всего лучше провести его проверку

Но прежде всего лучше провести его проверку.

Диагностика выключателя света заднего хода

Для этого отсоединяем провода от лягушки и соединяем вместе два контакта штекера. Затем включаем зажигание и заднюю скорость. Смотрим, горят ли фонари сзади. Если горят, то 99 % вероятность того, что причина неисправности была в лягушке. Если же фонари заднего хода не загорелись, то причину нужно искать в другом месте (предохранители, обрыв цепи, проблемы с лампочками и т.д.).

Нам понадобится ключ на 22 мм:

Замена лягушки заднего хода на ВАЗ 2110-2112 и видео обзор

Чтобы показать сей процесс наиболее доступно и наглядно, был снят видео ролик, который показывает все тонкости диагностики и замены данного выключателя.

Если видео не можете открыть, независимо от причины, то ниже показан фото отчет данного ремонта.

Первым делом загоняем автомобиль на яму, снимаем защиту двигателя и находим там нашу лягушку включения света заднего хода. Ниже все показано наглядно:

Отсоединяем штекер от разъема, и отводим его в сторону.

И теперь можно отворачивать саму лягушку при помощи ключа на 22, желательно использовать именно рожковый или накидной:

И окончательно выкручиваем этот выключатель рукой.

Обратите внимание, что при окончательном откручивании данной детали, из КПП польется масло. Поэтому необходимо принять следующие меры:

1. Либо все делать с очень большой скоростью, чтобы потери масла были минимальными
2. Либо подставить емкость и после всего ремонта уже долить потери обратно в КПП

В принципе, если делать все быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, так что подставляйте емкость и вперед. Когда закрутили все на место, подсоединяем штекер и все. Данная процедура может считаться законченно.

Цена новой лягушки на ВАЗ 2110-2112 составляет около 50-70 рублей, так что по сути — данный ремонт можно считать копеечным.

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

• Загнать автомобиль на подъемник или яму.
• Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
6. Доставайте вышедший из строя прибор, вставьте на его место новый.
7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
8. Верните на места все контакты, наденьте обратно защиту.
9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;
• Включите заднюю передачу на вашей КПП;
• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно – произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Признаки неисправности датчика скорости

Распознать неисправность датчика скорости можно по следующим признакам:

• Отсутствие показаний спидометра в движении и неработоспособность одометра.
• Искажение показаний скорости. Проверить можно с помощью GPS навигатора или попросить товарища с исправным датчиком проехать параллельно вам на заданной скорости.
• Непроизвольное выключение двигателя на холостых оборотах (данные симптомы проявляются и при других неисправностях).
• Периодическое «троение» мотора при движении с одной скоростью.

Чтобы отсечь неисправности датчика скорости от иных поломок электроники, можно провести экспресс тест. Надо выполнить контрольную поездку и запомнить ощущения от автомобиля. Затем отсоединить разъем датчика и тут же выполнить аналогичную поездку. Если поведение машины не изменилось — устройство неисправно.

Фонарь заднего хода – как работает и чинится этот элемент + видео

Фонарь заднего хода хотя и не относится к категории обязательных световых приборов, но, тем не менее, имеет огромное значение для безопасного передвижения вашего авто.

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость

Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Не работают фонари заднего хода – возможные неполадки и их причины

Для того чтобы оценить состояние фонаря заднего хода и понять причину возможных неполадок, следует изучить устройство и принцип функционирования. Схема работы довольно простая и заключается в следующем. Как только происходит включение задней передачи, специальный шарик выключателя, выйдя из штока, замыкает контакты. Таким образом, на фонарь поступает напряжение, и он зажигается. После того, как водитель выключит заднюю передачу, все возвращается на свои места, и контакты размыкаются под действием возвратной пружины.

Из всего вышесказанного становится понятно, что данные световые приборы, впрочем, как и все остальные, связаны с электрической частью, а значит, причин, по которым не работают фонари заднего хода, может быть уйма. Среди них наиболее распространенными являются:

• перегоревшая лампочка;
• окисление контактов;
• вышедшие из строя предохранители;
• отсутствие на плате «массы»;
• поломался датчик заднего хода, или же произошел обрыв его проводов;
• перегорели контакты на пленке фары.

Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.

Для работы с проводкой, как правило, требуется мультиметр, не исключение и автомобиль.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.

Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя.

Для этого, освободив его, нужно завести машину и включить заднюю передачу, а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.
