Создание защитного заземления

Что такое контур заземления: определение и устройство

Контур заземление – это специальная конструкция из электропроводящих материалов с малым электрическим сопротивлением, обеспечивающая мгновенный отвод электрического тока в землю. Он состоит из 2-х соединенных между собой частей – внутренняя и наружная система. Надежное их соединение осуществляется во входном электрощите.

Устройство наружной подсистемы должно обеспечивать переход электрического сигнала в землю с распределением его по площади. Ее основу составляет несколько электродов, заглубленных в грунт и соединенных между собой в контур с помощью пластин. От пластин отходит шина достаточного сечения, которая вводится в электрощит, где соединяется с внутренней подсистемой. Каждый электрод представляет собой металлический штырь, закопанный (вбитый) на определенную глубину.

Внутренняя подсистема – это разводка заземляющей цепи по всему дому. Проводники от щита отводятся на розетки, к корпусам мощных электроустройств, к металлическим магистралям (трубы). Отдельные проводники объединяются в общую шину, которая присоединяется к шине внешнего контура.

Принцип действия контура заземления достаточно прост. Электрический заряд, накопленный в металлических элементах (корпуса установок, трубопроводы, арматура и т.д.) при повреждении изоляции проводников электросети или наведенный от внешних источников, устремляется по проводам внутренней подсистемы, имеющим малое электрическое сопротивление, к контуру внешней подсистемы. По закопанным в грунт электродам он «стекает» в землю. В свою очередь, земля имеет огромную емкость, что позволяет свободно «впитывать» такие утечки электричества.

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

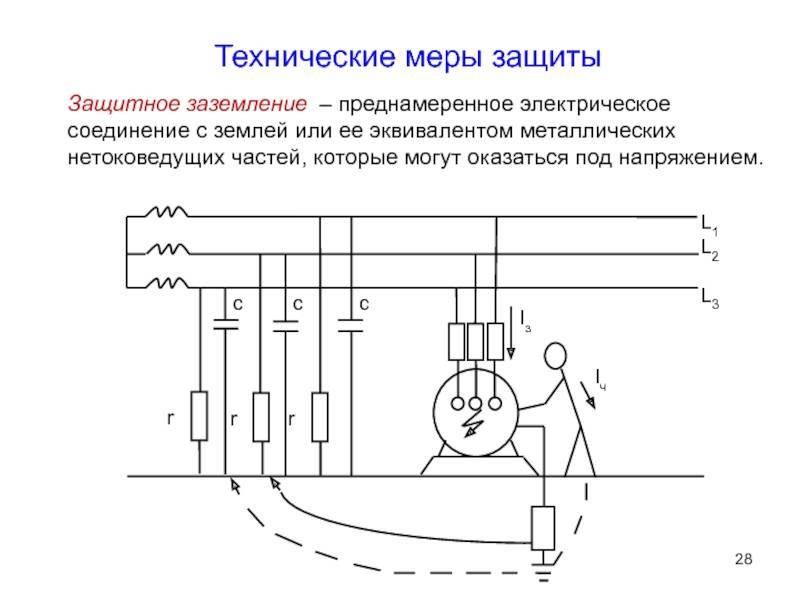

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

• снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
• отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

• трубы водоснабжения, находящиеся в грунте;
• металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
• обсадные трубы артезианских скважин;
• металлические оболочки кабелей (исключение составляет алюминий).

Не пропустите: Покраска кафельной плитки. Какую краску использовать для окрашивания керамической плитки? Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

• стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
• стальные полосы и уголки толщиной от 4 мм;
• стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

Предназначение: цели и задачи

В основе всех PE-систем лежит общий принцип действия. Несмотря на это, они применяются для решения разных задач.

Защита от попадания молнии

Молния представляет собой мощный электрический разряд между облаками и поверхностью планеты или заземленным объектом.

Пробой возникает в месте наименьшего сопротивления. Это значит, что чем выше объект и чем больше у него проводимость, тем вероятнее удар молнии. В «группу риска» входят:

• дома, особенно с мокрыми стенами;
• деревья;
• металлические конструкции;
• электрокабели;
• трубопроводы;
• люди на открытой местности или на крыше здания.

Чтобы сделать разряд условно контролируемым, применяют молниеотводы – высокие заземленные металлические мачты.

Максимально допустимое сопротивление заземлителя нормируется РД 34.21.122-87 и другими документами. Оно зависит от категории здания по молниезащите:

• I и II – 10 Ом;
• III – 20 Ом.

При ударе молнии возникает импульс напряжением в сотни киловольт. Если громоотвод расположен вблизи здания, возможен пробой на любую из следующих систем:

• трубопроводы;
• электропроводка;
• коммуникационные сети;
• бытовые приборы.

От импульсного перенапряжения

В сети случаются кратковременные периоды увеличения напряжения, когда оно может в несколько раз превышать номинальное. Причиной этого могут стать:

• попадание молнии в громоотвод или линию электропередач;
• короткое замыкание;
• переключение мощных индуктивных потребителей – двигателей и трансформаторов.

Импульсные перегрузки способны вывести из строя дорогую чувствительную аппаратуру. Для ее защиты применяют ограничитель перенапряжения. Такие устройства называют по-разному. Вариант для электроустановок вольтажом до 1 кВ принято именовать устройством защиты от импульсных перенапряжений (УЗИП).

Оно сбрасывает избыток энергии в землю. Соединение с контуром PE образуется в результате пробоя воздушного промежутка или особого полупроводникового прибора – варистора.

Существует 3 разновидности устройств защиты от импульсных перенапряжений:

Класс УЗИП	Нейтрализуемый прибором поражающий фактор	Место установки
I	Грозовые разряды	Ввод питающей сети в здание (РУ или ГРЩ)
II	Переключения в сети и остаточные перенапряжения после разрядов молнии, не снятые УЗИП I класса	Распределительные щиты
III	Перекос фаз и остаточные перенапряжения, высокочастотные помехи	Вблизи защищаемого прибора

Область применения УЗИП III класса – медицина и другие отрасли, использующие дорогое высокочувствительное оборудование.

Защита людей

В результате разрушения изоляции возможно замыкание фазы на металлический корпус прибора или иной нетоковедущий элемент. Коснувшись его, пользователь получит электротравму. Для предотвращения таких ситуаций корпус подключают к PE-контуру.

Действие системы основано на стремлении электрического тока двигаться по пути наименьшего сопротивления: у человека оно выше, чем у заземлителя.

Если установка запитана через устройство защитного отключения (УЗО), то при замыкании фазы на заземленный корпус она сразу будет обесточена.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

• в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
• с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
• в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
• при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

• естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
• искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	–
Песчаник, грунтовые воды не глубже 5 м	500	–
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Важные навыки и умения

Кроме рабочих рук и головы у мастера выполняющего подобную задачу должно быть немало навыков. Первый из них – умение копать. Копать придется много, поскольку заземление, как следует из названия, находится именно в земле. Его потребуется туда установить, но перед этим потребуется вырыть траншею заданной глубины, чтобы обеспечить для себя комфортное рабочее пространство и безопасность для окружающих в процессе эксплуатации.

Следующий по важности навык – сварка металлов. Он имеется далеко не у каждого хозяина, а тем более хозяйки, и поэтому это одно из ключевых умений

Если подобный навык отсутствует, придется воспользоваться услугами профессионалов, либо тех знакомых, соседей и родственников, которые ими все же обладают. В этом случае стоимость выполняемых работ существенно возрастает, особенно если такую операцию делают по проекту, за который дополнительно взимается плата. Но в этом есть иная сторона, которая даст дополнительный плюс – можно быть уверенным в том, что комиссия, принимающая выполненную работу, в лице представителей поставщика электроэнергии, будет удовлетворена качеством выполненной работы.

Последний из наиболее важных навыков – умение пользоваться кувалдой или перфоратором. Один из них потребуется обязательно. Именно с его помощью подготовленные заранее электроды окажутся в земле. Иначе просто никак. В обоих случаях придется работать руками, но если последний вариант их несколько пощадит, то первый – нисколько.

Что такое контур заземления

В дальнейшем будет много ссылок на «Правила устройства электроустановок» (ПУЭ). Этот документ включает в себя действующие нормативы. Они используются и для того, чтобы монтаж заземления выполнялся без ошибок. Их применяют уполномоченные государственные организации для проверок, при утверждении и согласовании проектной документации. В настоящее время действует седьмая версия издания Правил, которая утверждена Министерством энергетики России приказом от 08 июля 2002 г.

Основные положения по теме изложены в главе 1.7 ПУЭ. Любую защитную систему этого вида создают с учетом типа нейтрали (глухо, эффективно заземленной, рабочей, изолированной)

Принимают во внимание напряжение в сети, как выполнено присоединение к нейтрали защитных проводников. Все элементы составляют единый контур заземления

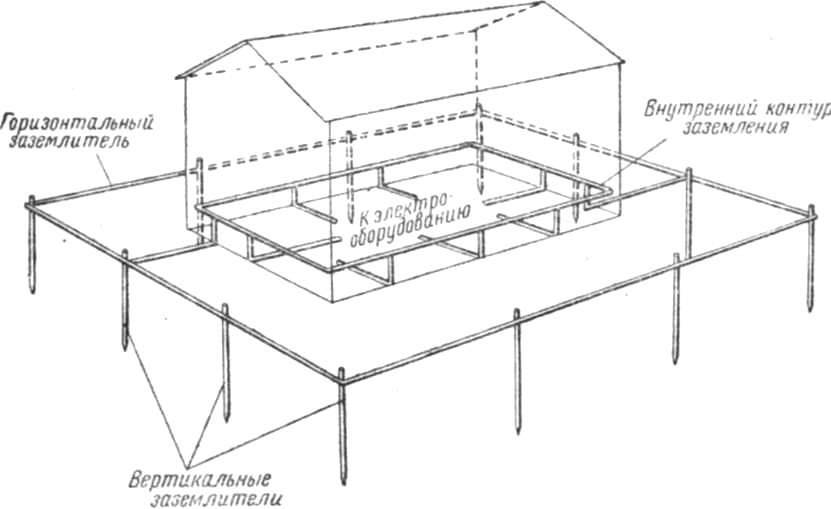

Схема устройства внутреннего и внешнего контуров заземления

При проектировании конкретной системы обеспечивают надежность контактов всех электрических соединений. Для удобного и надежного подключения потребителей создают внутренний контур заземления.

Все элементы цепи создают с расчетом на длительную эксплуатацию, поэтому исключают лишние нагрузки, принимают меры по защите металлических частей от разрушающего воздействия коррозийных процессов.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

https://youtube.com/watch?v=OWmyC8hspOs

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

• в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
• с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
• в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
• при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

• естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
• искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Виды систем искусственного заземления

Разновидности заземления
S	Раздельное применение проводов
C	Объединение функций нулевого и функционального защитного провода
I	Изоляция
N	Подключение проводника к нейтрали
N	Заземление

Существуют следующие искусственные виды заземления:

• IT;
• TT;
• TNC-S;
• TN-C;
• TN-S.

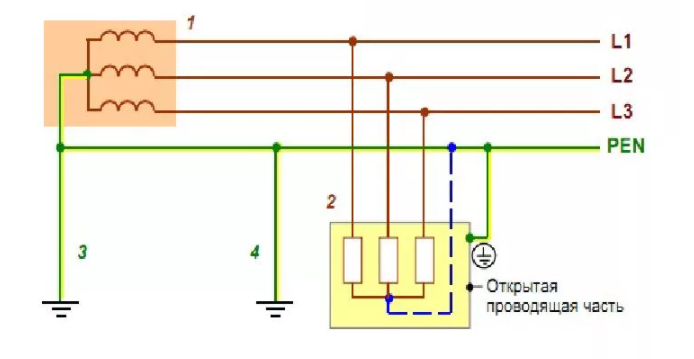

Системы с глухозаземленной нейтралью системы заземления TN

Они предполагают наличие глухо заземленной нейтрали и подключение к ней всех элементов сети, которые проводят энергию. Подсоединение осуществляют с применением нулевых проводников.

Корпуса и щиты оборудования, электрические шкафы подключают к PEN проводнику. Это обеспечивает короткое замыкание при пробитии корпуса. В итоге защитные автоматы обесточивают электросеть, которая идет на проблемный участок. Тем самым предупреждается поражение током людей.

TT

Система обеспечивает высокий уровень безопасности и подходит для электрических станций с минимальным техническим состоянием. К примеру, там, где есть оголенные провода, в электрических установках на закрепленных опорах либо открытом воздухе.

Монтируется система по схеме 4 проводников:

• ноль совмещает функции защитного и рабочего проводников;
• 3 фазы, которые подают напряжение и смещаются между собой под углом 120 градусов.

Система выделяется защитой от короткого замыкания, высокой стойкостью к деформации провода и возможностью эксплуатации на электрических установках высокого напряжения.

К минусам относится невозможность отслеживать фазы короткого замыкания и сложная организация защиты от молний.

TN-S

Она оснащена двумя нулевыми проводами – один выступает как защита, другой как нейтральный проводник, который подключен к глухо заземленной нейтрали. Это самая эффективная и безопасная система. Принцип работы заключается в применении только ноля и одну фазу для подачи рабочего напряжения. Разводку выполняют 3-жильным проводом, одну жилу используют как ноль и подсоединяют к вводному проводу.

TN-C

В PEN проводник объединены нулевой и защитный проводники на протяжении всей системы. Плюсом такой системы считается легкий монтаж. Не нужно особых денежных затрат и усилий, установленных воздушных и кабельных линий. Но есть и минусы. Может появиться линейное напряжение на корпусе электроустановки при обрыве цепи. Есть большой риск получения удара током и потери заземления при повреждении токопроводящего устройства. Система может защитить лишь от короткого замыкания.

TN-C-S

Это комбинированная система, в которой проводники PE и N на выходе от источника питания соединение в едином проводнике. На входе в объект присоединяют защитный PE проводник. В своде ПУЭ прописано, что для частного дома рекомендуется в качестве основной именно эта система. Она надежнее и проще в организации.

Системы с изолированной нейтралью

3-фазная система используется в процессе передачи и распределения тока на потребителей. Это позволяет организовать равномерное симметричное распределение нагрузки. Система формирует режим, который предполагает применение генераторов и трансформаторной будки. У их нейтрали нет заземляющей защиты.

Изолированная нейтраль используется при соединении вторичных обмоток трансформаторов при отсутствии питания при авариях и по схеме треугольника. Это замещающая сеть. Изолированная нейтраль помогает пробивать изоляционное покрытие при замыкании и образованию замыкания на других фазах.

IT

Система отвечает за заземление через высокий уровень сопротивления. Она имеет нейтраль. Наружные элементы из материалов, которые проводят ток, заземляются. Преимуществами считаются маленькие показатели утечки тока при однофазном коротком замыкании. Установка с такой системой способна работать долго даже при авариях. Между потенциалами нет разности.

Однако защита не сработает при замыкании на землю. Повышается риск поражения током при контакте со второй фазой установки.

Каким 4 главным требованиям должно отвечать любое заземление

1. Защитное заземляющее устройство создается для эффективного отвода опасных потенциалов на контур земли, случайно проникающих на токопроводящие конструкции, не предназначенные для работы в составе электрической схемы.

2. ЗУ должно надежно соединять все составные части электроустановки, включая конструкции открывающихся металлических дверок шкафов и щитов. Обычно для этого используют гибкие медные проводники с оболочкой желто-зеленого цвета.

3. Общее сопротивление электрических контактов системы заземления регламентировано пунктом 1.7.103. ПУЭ. Оно не должно быть выше, чем 4÷30 Ом.

Этим достигается надежность протекания аварийных токов на глухозаземленную нейтраль генератора в сети 220 вольт.

4. На этапе строительства необходимо предусматривать равномерность распределения нагрузок за счет монтажа системы выравнивания потенциалов.

Полезная информация

Во многих ситуациях вопрос обеспечения безопасности электроустановки можно решить не только за счет установки ЗУ, но и переводом сети электроснабжения со схемы с глухозаземленной нейтрали на изолированную простым подключением к разделительному трансформатору.

Этот способ широко применяется на всем медицинском оборудовании, а разделительные трансформаторы имеются в продаже.

Устройство заземления

Схемы контура заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Металлический уголок для заземления

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

1. Штырь обрабатывается антикоррозийным средством.
2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
4. Наверх штыря надевается плоская площадка.
5. Выкапывается углубление в грунте.
6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

Глубина забивания штырей

Схема контура заземления

Допускается забивание металлических стержней на глубину:

• от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
• от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
• с выступом на 1/3 во влажных почвах.

Чего делать нельзя

Неправильное соединение заземляющего провода

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

• применять металл с корродированием – существуют риски коротких замыканий;
• использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
• прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
• использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
• объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
• ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.

Подробные рекомендации указаны в Правилах устройства электроустановок.
