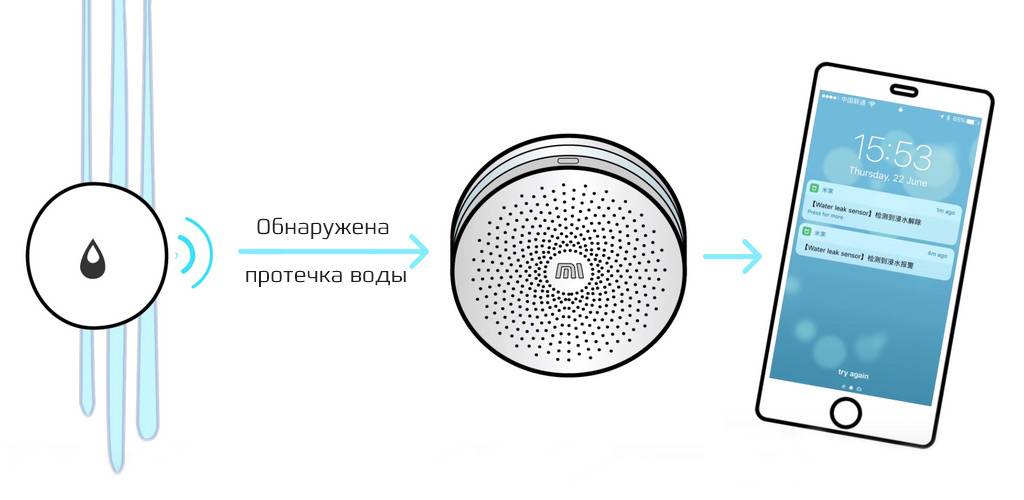

Защита от протечек воды Xiaomi - 3 способа подключения.

Отображение в переключателях Domoticz

На вкладке устройства появятся следующие позиции (названия могут быть другие):

RGB Gateway — Нажимаем на кубики и управляем яркостью и цветом подсветки шлюза.
Doorbell — Мелодии дверного звонка.
Alarm Clock — Мелодии, вероятно будильник.
Alarm Ringtone — Звук тревоги.
MP3 — Воспроизведение собственных звуков. Запись в приложении MiHome. Реализация возможна через дополнительный скрипт.
Volume — Уровень громкости любого звука (Alarm, Doorbell, MP3).

При необходимости добавления устройств на вкладку «переключатели» не забываем нажимать зеленые стрелочки на вкладке «устройства» и задать им имена.

Виды систем

Система Neptun Aquacontrol инновационная, с возможностью установки в гостиницах, многоквартирных домах:

Имеет устройство нового поколения с возможностью беспроводного подключения.
Имеет расширенный функционал.
Работает с охранными системами и системой “Умный дом”.
Может быть установлено в системах теплоснабжения.
Оснащен универсальной системой контроля протекания.

Для использования всех полезных свойств оборудования, разработаны модификации систем Neptun Aquacontrol. Все они обладают похожей схемой действия. Различия только в используемом контроллере, в используемых кранов и датчиков, которые можно подсоединить к системе, и в возможности беспроводного соединения (беспроводные датчики только в ProW+). Можно различить следующие модификации:

Neptun Base;
Neptun Mini;
Neptun ProW+ (ProW).

Совет! Рекомендуем обратить внимание на систему защиты от протечек Гидролок. Ее можно назвать прямым конкурентом Neptun. Гидролок предлагает похожую схему, по вполне привлекательным ценам

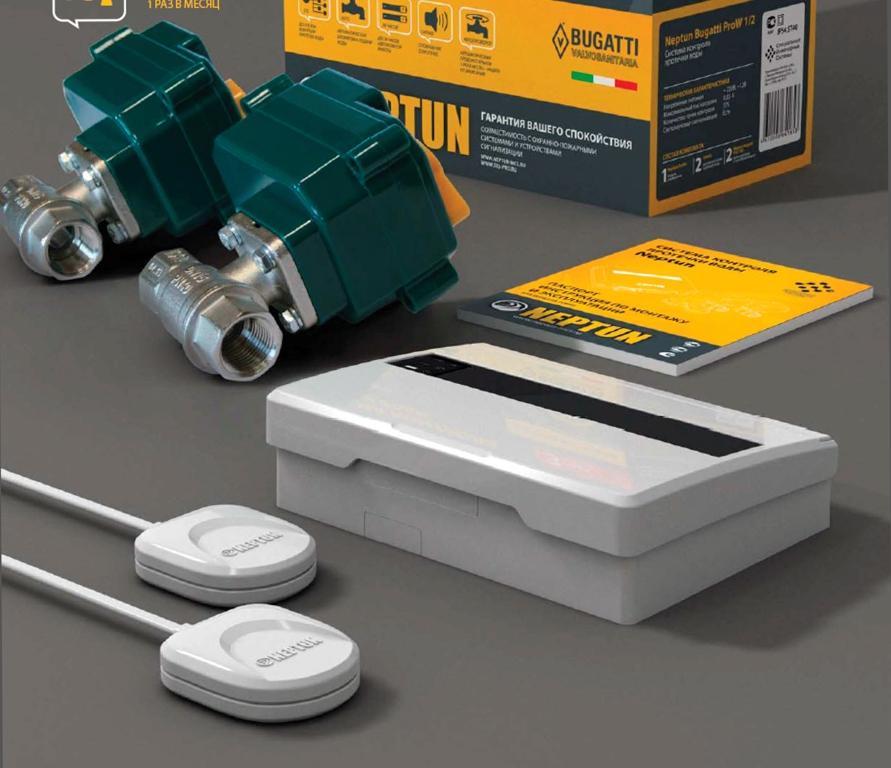

Neptun Base

Составные компоненты Neptune Base:

модуль управления Neptun Base;
краны шариковые с электроприводом Neptun Bugatti Pro;
датчики контроля протечек воды SW.

Модуль управления Neptun Base имеет такие функции:

Исключает зависание кранов. В целях профилактики, раз в месяц осуществляется автоматический проворот подключенных шаровых кранов с электроприводом.
Отключение напряжения в режиме простоя. Питание отключается с шаровых кранов с электроприводом по истечению 60 секунд после срабатывания. Это значит, что напряжение на кранах есть только во время их перекрытия.

Технические характеристики
Напряжение	~220В, 50 Гц
Максимальный ток нагрузки	5А
Потребляемая мощность	Не более 1,5 Вт
Время срабатывания	Не более 2 с
Время непрерывной работы	Не ограничено
Степень защиты оболочки	IP54
Габариты	115x105x40 мм
Масса	Не более 250 г
Датчики SW005	20 штук максимум
Краны Bugatti Pro	6 штук максимум

Цена на базовую комплектацию в пределах 14500 рублей для крана под труду диаметром ½ дюйма. Комплектация с кранами для трубы ¾ дюйма стоит 16700 рублей. В комплект входят: 1 модуль управления, 3 датчика и 2 крана. Соответствено, если нужно больше датчиков или кранов, цена на комплект выше.

Neptun Mini

Составные компоненты Neptune Mini:

модуль управления – контроллер СКПВ220В -мини2N;
краны шариковые с электроприводом Neptun Bugatti Pro;
датчики контроля протечек воды SW.

Функции мини модели аналогичны базовой. Как можно заметить, разница в модуле управления (контроллере) характеристики которого уступают базовой модели.

Технические характеристики
Напряжение	~220В, 50 Гц
Максимальный ток нагрузки	0,5 А
Потребляемая мощность	Не более 2 Вт
Время срабатывания	Не более 2 С
Время непрерывной работы	Не ограничено
Степень защиты оболочки	IP20
Габариты	80x80x60 мм
Масса	Не более 200 г
Датчики SW005	5 штук максимум
Краны Bugatti Pro	2 шт. максимум

Цены на систему варьируются в пределах 9350-10450 рублей (зависят от выбранного под размер трубы крана. ½ дюйма и ¾ дюйма соответствуют цене). Компектующее: 1 контроллер, 2 датчика и 1 кран.

Neptun ProW и ProW+

Составные компоненты Neptune Prow+:

модуль управления – Neptune Prow;
краны Neptun Bugatti Pro 12В;
радиодатчики контроля протечки воды RSW+ (ProW+);
датчики SW005 (ProW).

Отличия ProW от ProW+ в используемых датчиках. Это могут быть как проводные датчики SW серии, так и беспроводные RSW серии соответственно. Подробно о системе можно прочитать в этой инструкции по эксплуатации.

Технические характеристики
Напряжение сети переменного тока	100-240 В, 50/60 Гц
Напряжение внешнего источника питания постоянного тока	12 В, мин 1А, макс. 3А
Максимальный ток нагрузки (переменный)	0,85А
Максимальный ток нагрузки (постоянный)	3А
Потребляемая мощность	Не более 0,5 Вт
Диапазон частот	433 МГц
Время срабатывания	Не более 5 с
Время непрерывной работы	Не ограничено
Степень защиты оболочки	IP54
Габариты	165x120x45 мм
Масса	Не более 500 г
Датчики SW-серии при одновременной работе двух кранов с электроприводом	200 штук максимум
Датчики SW-серии без кранов	До 375 штук
Датчики RSW+	32 шт.
Подключаемые радиореле	5 штук максимум
Краны с электроприводом, что будут работать от внешнего блока питания	4 штуки максимум
Краны Bugatti Pro	6 штук максимум
Период работы при отключении питания	До 14 дней в штатном режиме

Цена на профессиональную комплектацию ProW зависит от количества нужных устройств а также от размера крана. Под трубы размером ½ дюйма, цена за комплект равна 18600 рублей, а под трубы ¾ дюйма – 20800 рублей. В комплект входит модуль управления, 3 датчика и 2 крана.

Немного истории…

В недалеком 2011 году, когда дело дошло до благоустройства моего загородного дома, встал вопрос о водоснабжении. Было принято решение пробурить скважину, и установить готовую систему водоснабжения «Водомет ДОМ» от компании «Джилекс» с функцией автоматического поддержания заданного давления в системе и гидроаккумулятором на 50 литров.

Команда начинает бурить скважину

Сказано — сделано Скважина получилась глубиной в 21 метр. Высокий столб воды и хорошая динамика скважины позволили погрузить насос всего на 9 метров, и этого оказалось вполне достаточно для непрерывной подачи воды со скоростью 55 литров в минуту — заявленная скорость от производителя погружного насоса.

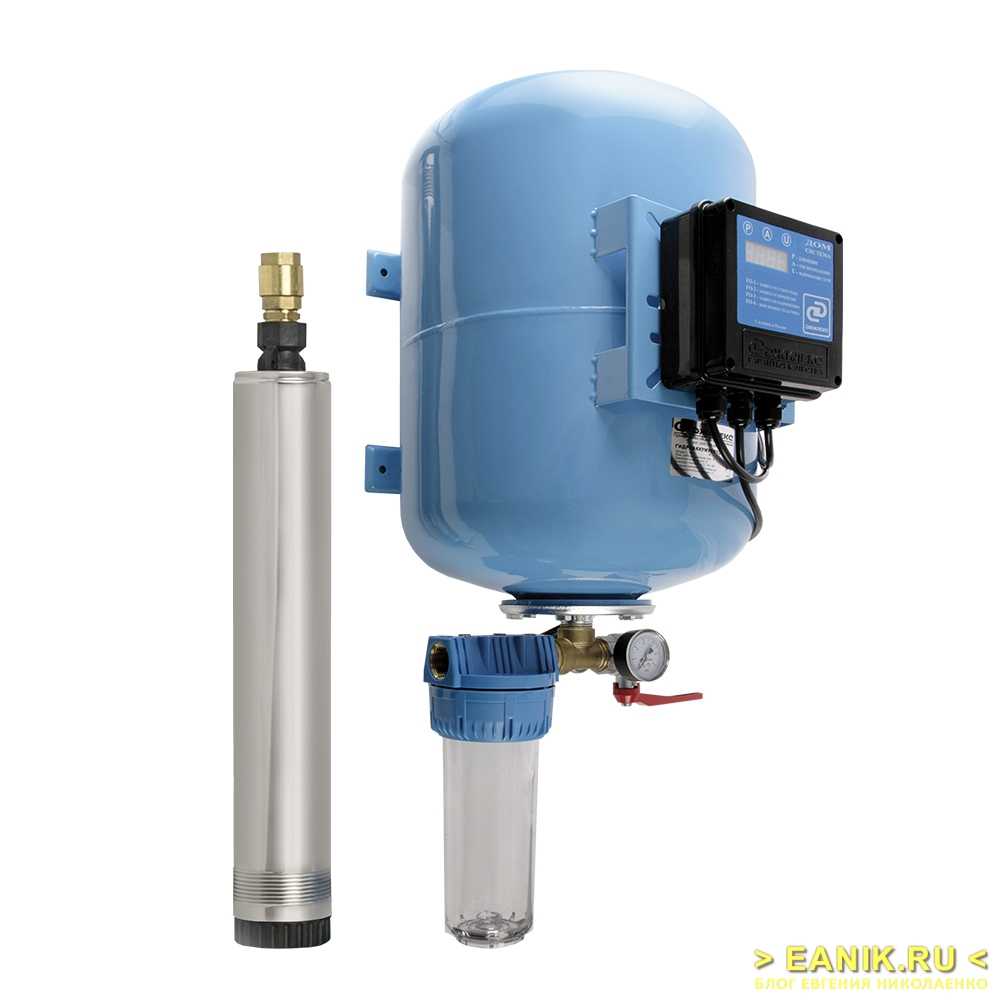

Система «Водомет ДОМ»Фото с сайта www.jeelex-pumps.ru

Спустя некоторое время после установки, наладки и пуска системы водоснабжения, как и было запланировано, в доме появилась сантехника, водонагреватель, стиральная машина и прочие прелести цивилизации. Вода лилась рекой — благо система слива и септик были спроектированы и построены еще на этапе застилки полов в доме.

Также хочется рассказать о том, каким способом фильтруется вода в моей системе. Поэтому, как будет время, я напишу отдельную статью на эту тему.

Правила проведения монтажа системы против потопа

Могут отличаться при использовании различных типов датчиков – например, проводных и беспроводных. Однако основные правила неизменны – тщательная разметка точек, последовательность процессов обустройства, подключение для проверки после сборки.

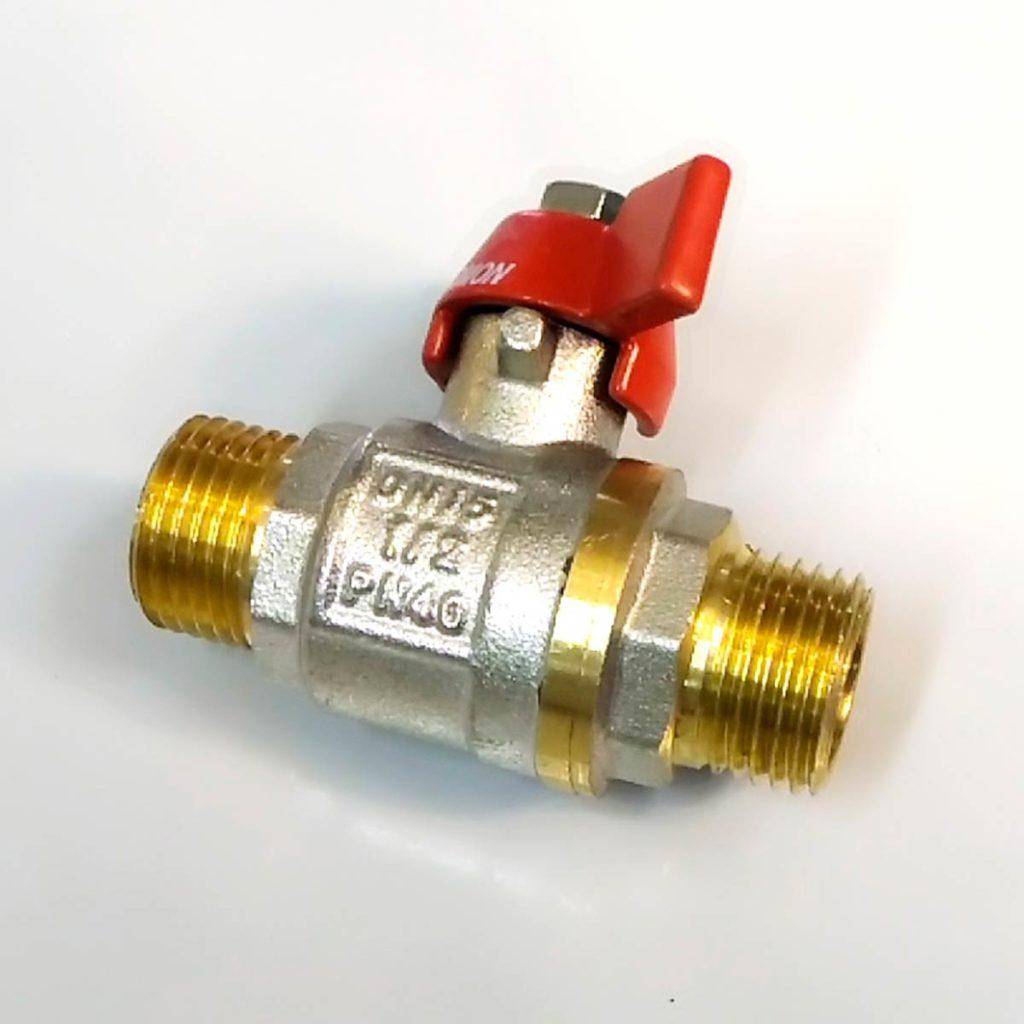

Врезка шарового крана

После того, как перекрыта вода и снят счетчик воды, водопровод перерезается рядом с перекрытым вентилем. Это самый сложный этап процесса монтажа, который требует специальных инструментов и крепежа. Крепежные детали и инструменты зависят от диаметра труб и материала их изготовления – могут потребоваться контргайки или разъемные муфты.

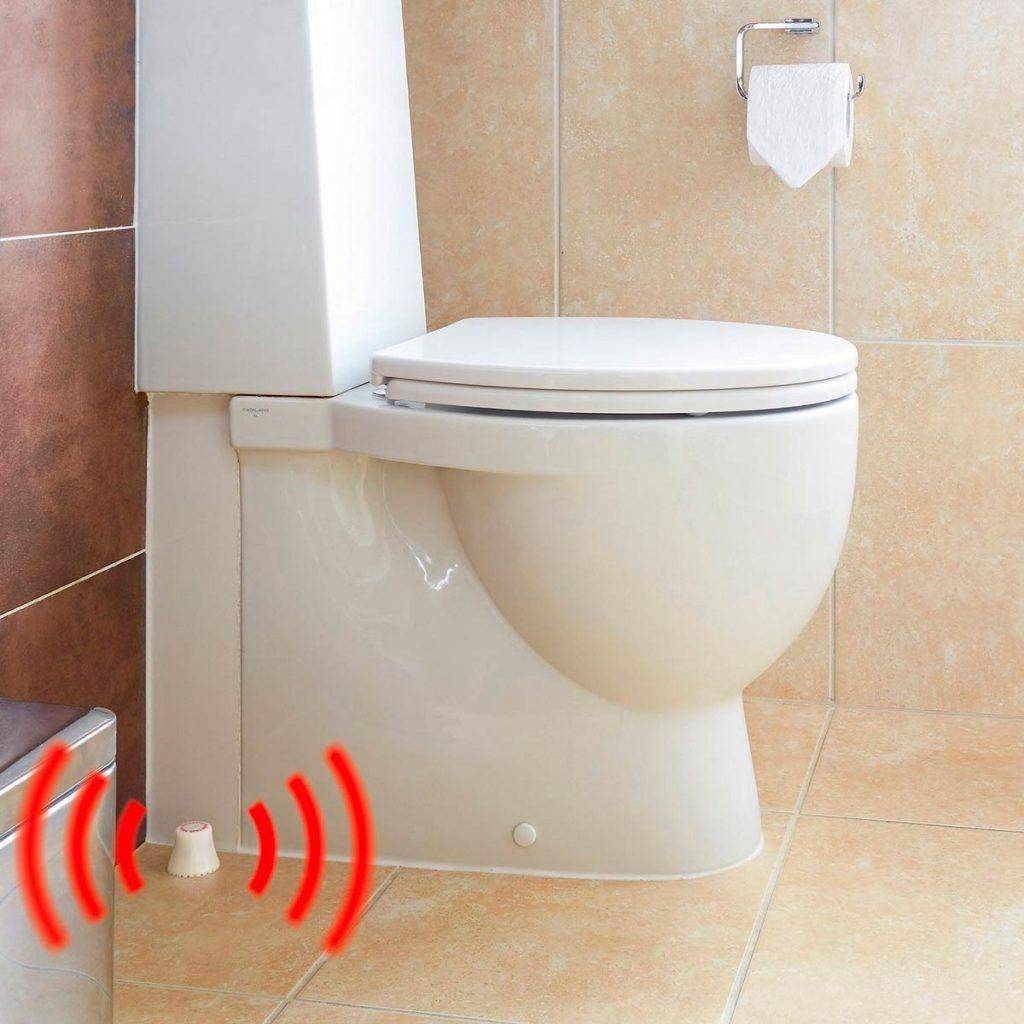

Лучшие места для установка датчиков протечки воды

Хозяин квартиры наверняка уже знает, где в системе коммуникаций наиболее вероятна аварийная ситуация. Места протечки не меняются, даже если установлена новая сантехника. Если это новое помещение, то оптимальным местом будет переход между трубами или в нижней точке помещения, где пол под уклоном.

Правила монтажа контроллера

К устройству обязательно подводят ноль и фазу, а чтобы не перепутать, к каким клеммам присоединяют провода, лучше использовать инструкцию по применению от производителя, или пронумеровать их для удобства работника.

Проверка работы системы

После того, как на модуле управления загорится зеленый сигнал, пластину датчика смачивают жидкостью из крана. При правильном подключении всех составляющих датчика, раздается тревожный сигнал, загорается красная лампочка и прекратится подача воды. Вернуть прибор в режим ожидания можно удалив воды с пластины и перезагрузив устройство.

Общие принципы размещения

С монтажом системы Аквасторож по силам справиться даже человеку без опыта. Понадобиться выполнить несколько довольно простых шагов:

Смонтировать электрокраны. Непосредственно в горячую и холодную трубы в месте за вводными вентилями. Нужно перекрыть вводные вентили, потом отсоединить от них водопроводную разводку, вставить электрокраны и вернуть недостающую часть разводки (технические подробности будут описаны далее).
Установить контроллер. Там, где сухо, и доступ не затруднен, например, в сантехническом шкафу или в коридоре. Влажность в помещении не должна превышать 70%. Контроллер легко крепится посредством специальной пластины и двух саморезов к любой поверхности с просверленными отверстиями.
Разместить и подключить к контроллеру датчики протечки. Установка проводных датчиков предполагает прокладку провода (для этого подойдут и швы в выложенной плитке), фиксацию донышка на полу с помощью винта либо двустороннего скотча, закрепление пластины на донышке, прикрепление декоративного колпачка. Беспроводные датчики не требуют ничего, кроме, разве что, закрепления двусторонним скотчем.
Подключить остальные компоненты к контроллеру. Сначала электрокраны, затем батарейный блок.

Другие варианты

ARMAControl

Для обеспечения надежной защиты жилья либо иной постройки от протечки воды, и наличии ограниченного бюджета, стоит выбрать систему ARMAControl. Её основное достоинство– доступная цена. Несмотря на то, что нет дорогих деталей в системе, она обеспечивает надежное предохранение от протечки.

ARMAControl может работать от низкого напряжения DC12V. К тому же в комплектацию вошли блок управлений, два шаровых крана, три датчика протечки с адаптером питания. В одно и то же время можно подключать около 8 датчиков. Преимущества: полная надежность для лиц и домашнего животного, длительный срок эксплуатации и надежность конструкций. Эта система является самым лучшим выбором, если у вас небольшой бюджет.

Стоп потоп Радуга

Основной особенностью защитной системы от протечки воды «РаДуга» является беспроводной датчик, функционирующий в режиме подачи радиосигнала. С помощью повышенной мощи она сохранит работу и на отдалении около 20 м и 100 м от контроллеров. В комплект прибора вошли электромагнитные клапаны запорных арматур, четыре датчика с блоком управления и подробной инструкцией по эксплуатации.

Система дает возможность предотвращать протечку любых масштабов в ванных комнатах, подвалах, котельных, лабораториях и иных помещениях. Чтобы работать, датчику нужна мощность около 0,00005 Вт. Любой из электродов имеет антикоррозийную защиту. Преимущества: влагозащищенный прибор, время эксплуатации батареи составляет 10 лет, надежность прибора. Недостатки – продолжительность работы. Она достигает 10 секунд, что в некоторых случаях дает возможность отсекать ложный сигнал (к примеру, во время влажной уборки помещения), однако к тому же намного понижает надежность применения системы.

Аквастоп

Данная система такая простая и эффективная. Конструкция механического типа. Впервые ее стали применять в стиралках Бош. Практически Аквастоп является специальным клапаном, конструкция которого дает возможность блокировать подачу воды, если сильно увеличивает отличие среди подаваемых и выходных давлений. Таким образом при возникновении внештатных протечек система быстро может среагировать, сжав пружину прибора и не пропустив воду в трубу. Преимущества: доступная стоимость, автономность и независимость от электрических сетей.

О чем говорит производитель

В первую очередь, заявляется то, что титановый фильтр удаляет железо и ржавчину (оксид железа), механические примеси, бактерии и вирусы, марганец и хлор, убирает мутность и цветность. С этими же задачами справляются разные фильтры. У каждого есть достоинства и недостатки. Основное — необходимость замены фильтрующих элементов. Титановый фильтр для воды позиционируется как многоразовый. В чем же его уникальность? Давайте разбираться.

Заявленные свойства титанового фильтра для воды

Отличие в том, что фильтрующий элемент представляет собой цилиндр из спеченного порошка титана. Это один из металлов, который легче стали, но гораздо прочнее ее. Еще одно его замечательное свойство — он почти не окисляется (в очищенном виде), не изнашивается со временем. При производстве фильтра Титанов, порошок титана спекается, получается что-то типа «титановой губки». Материал титанового фильтра имеет пористую структуру, поры имеют различные размеры. Самые маленькие — чуть менее микрона. Формуют фильтрационный элемент в виде цилиндра с довольно толстыми стенками — порядка 15 мм.

Как работает очистка? Фильтрация происходит за счет «продавливания» воды сквозь стенки титанового цилиндра. Загрязнения остаются в ходах/капиллярах фильтрующего элемента. В принципе фильтрации ничего нового нет. Так работают и другие фильтры (полиуретановый, например). То есть, по сути, титановый фильтр для воды — обычный механический фильтр, но с необычным фильтрующим элементом.

Чудеса

Но вот дальше идут чудеса. Заявляется, что содержащиеся в фильтрующем элементе соединения титана образуют адсорбционные центры, к которым «притягиваются» загрязнения. Кроме того, те же соединения дестабилизируют коллоидные частицы, которые превращаются во взвесь, затем в хлопья, которые также оседают в фильтре.

Так работает титановый фильтр для воды. Если вы думали получить кристально чистую воду, вы ошибались

Все бы ничего. Вот только титан — один из наименее реактивных металлов. Именно поэтому его и применяют для изготовления составов и зубных протезов. Это вещество нейтрально, поэтому крайне редко отторгается организмом. А о том, что его можно использовать как сорбционное вещество, пока никто не заявлял. Правда, Титанов оформил лицензию и патент, но лабораторных исследований нет. Во всяком случае, нет в публичном доступе.

Дальше еще интереснее. Заявляется то, что титан имеет бактериологическую активность. Выделяемые в воду ионы титана ограничивают рост бактерий. Ни в одном источнике нет упоминаний о бактерицидных свойствах этого металла. Легкость, прочность, низкая химическая активность — об этом говорят. О бактерицидных свойствах или возможностях использования в качестве сорбента — нет. Открытие? Возможно. Но снова-таки, никаких данных, кроме шумихи вокруг фильтра.

В чем реальная уникальность

Если откинуть заявления, не подтвержденные фактами и исследованиями, получаем, что титановый фильтр для воды — обычный механический. С заявленным пределом фильтрации — 0,8 микрон (на первой странице описания).

Кстати, если посмотреть на размеры загрязняющих веществ, которые могут содержаться в воде (на рисунке ниже), видно, что 0,8 микрона (заявленный предел очистки) не гарантирует безопасность и чистоту воды. Вирусы, белки, коллоидные частицы, пестициды, растворы солей, ионы металлов — все это может иметь и имеет размеры менее 0,8 микрон. Так что титановый фильтр для воды — далеко не гарантия получения питьевой воды. Нужна доочистка. Мало того, нужна еще и предварительная ступень. Или даже две. Зависит от степени загрязнения воды.

Вода содержит массу загрязнений. Это размеры частиц

Есть ли преимущества у титанового фильтра? Есть. В чем? В том, что этот фильтр можно промывать. Причем количество промывок не ограничивается. Производителем срок годности фильтра заявлен 50 лет. Титан, действительно, химически неактивный металл. Он не вступает в реакции (почти), не растворяется, не окисляется. То есть, все задержанные фильтром элементы просто там лежат и их можно удалить. И это действительно так, только вот сделать это не так просто.

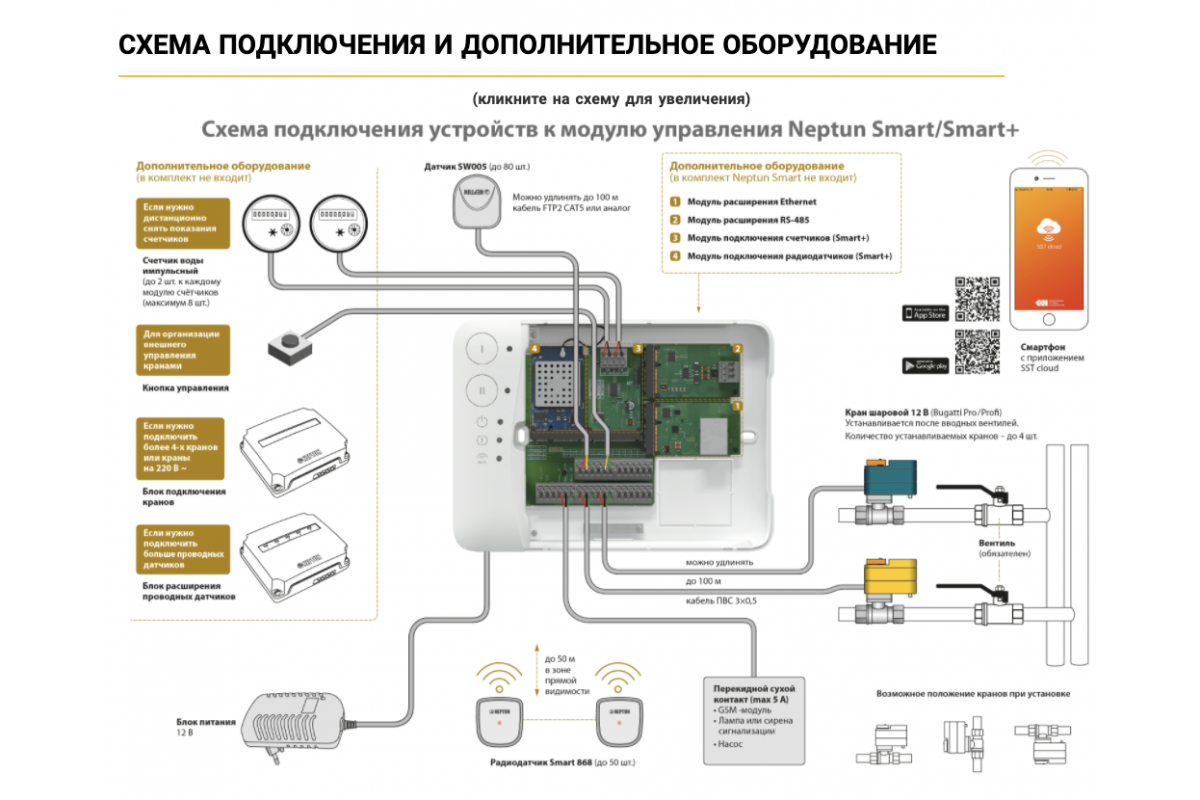

Монтаж системы защиты от потопа «Нептун»

Рекомендуется следующая последовательность установки системы контроля протечки воды (затопления), согласно основной схеме соединения входящих в комплект «Нептун» элементов:

разметка мест установки главного блока, датчиков и электромагнитных клапанов;
прокладка монтажных проводов, согласно схеме соединения;
врезка электромагнитного клапана;
установка датчиков протечки воды;
установка блока управления;
подключение и наладка системы;

Перед началом установки представьте себе расположение всех частей комплекта контроля протечки воды и составьте схему его размещения

Важно убедиться, что при выбранной схеме установки Вам хватит длины соединительных проводов. В разделе «структура системы» представлен возможный план размещения комплекта контроля протечки воды в стандартной квартире многоэтажного дома

Установка датчиков протечки воды

Возможны два варианта установки датчика протечки воды. Вариант 1. Рекомендуется устанавливать датчики протечки воды в полу (врезать в плитку, покрытие) в местах наиболее вероятного скопления воды при протечках. Монтируются датчики в пол контактными пластинами вверх. Провод подводится в гофрированной трубке. Выступ датчика протечки воды над линией пола (3—4 мм) позволяет исключить ложное срабатываение.

Вариант 2. Если установка датчика протечки воды в пол невозможна, то рекомендуется уложить его на пол контактными пластинами вниз. Провод свободно лежит на полу. Точечные выступы на корпусе датчика не позволяют контактным пластинам касаться пола, что предотвращает ложное срабатываение датчика протечки воды

Важно, чтобы способ установки датчика и крепления допускал демонтаж датчика с кабелем в случае выхода его из строя

При подключении датчиков протечки воды к блоку управления обратите внимание на различную расцветку проводов в монтажных концах. Необходимо соединить концы провода в соответствии со схемой: красный провод — +U1; желтый провод к клемме IN; зеленый к GND, согласно маркировке на клеммном контакте блока управления

Установка блока управления

Блок управления системы контроля протечки воды (затопления) рекомендуется устанавливать в месте удобном для обслуживания и оповещения хозяев в случае протечки.

Напряжение питания на блок управления и электромагнитный клапан должно быть подано из силового шкафа и обязательно через УЗО (на 30 мА). К блоку управления подвести фазу и ноль. Электромагнитный клапан подключается к блоку управления специальным кабелем, входящим в комплект поставки.

1 — блок управления без внешней панели; 2 — датчики протечки воды; 3 — клапан электромагнитный нормально открытый; 4 — клеммные контакты; 5 — распаечная коробка

Перед установкой блока управления:

подготовьте отверстие в стене для установки блока управления;
подготовьте в стене углубление для проводов питания

220 В, идущих от силового шкафа (через УЗО);

подготовьте в стене каналы для укладки проводов от места установки блока управления до каждого датчика протечки воды и до каждого электромагнитного клапана; установите распаечную коробку в стене

Перед установкой блока управления:

снимите пластмассовую крышку;
снимите печатную плату, отвернув два винта;
установите и закрепите монтажную коробку (корпус главного блока) в стене;
выполните соединение проводов.

Установка электромагнитных клапанов

Подключение электромагнитного клапана к главному блоку необходимо производить специальным проводом данного комплекта, предназначенным для влажных помещений. Клапан обязательно заземлить. Реальный срок службы клапана 8—10 лет. Следует заметить, что клапан в открытом состоянии не требует потребления питания. В закрытом состоянии, потребление составляет 8 Вт.

Электромагнитные клапаны устанавливаются на вводе труб водоснабжения после ручных вентилей или шаровых кранов. Устанавливать электромагнитный(е) клапан(ы) вместо ручных вентилей категорически запрещается! Для продления срока службы рекомендуется установить в магистрали хотя бы простейшие фильтры

Подключение и проверка

Провода от датчиков протечки воды обрежьте по месту, зачистите проводники и соедините между собой, соблюдая расцветку. Подключите датчики к клеммным контактам блока управления.

Для подключения электромагнитного клапана используйте специальный провод из комплекта. Клапан обязательно должен быть подключен к защитному заземлению. Провод питания блока управления подключается в последнюю очередь.

Для бесперебойной работы комплекта контроля протечки воды рекомендуем не реже одного раза в три месяца очищать мягкой тряпочкой контактные пластины датчика протечки воды от пыли и жира.
