Защита от перенапряжения сети 220В - реле напряжения в розетку РН-101М, Zubr R116y

Как правильно выбрать реле контроля напряжения?

Чтобы РКН долго работало и осуществляло необходимые функции без сбоев, необходимо при его выборе проверить следующие моменты:

Величину мощности реле.
Есть ли в комплекте дисплей, который упрощает слежение за изменениями сетевого питания.
Из чего выполнен корпус РКН. Предпочтительнее поликарбонатный корпус, так как, он исключает возможность пожара.
Какие есть средства борьбы с перегревом.

Цена любой из моделей РКН зависит от страны, где она произведена, дополнительного функционального набора, дизайнерского оформления корпуса. Стоимость реле отечественного производства меньше, поскольку отсутствуют наценки за транспортировку. Цена также зависит от того, где будет установлен прибор. Недорогими являются реле, предназначенные для подключения прямо к розетке (переходнику/адаптеру) или встраиваемые в удлинитель. Реечные устройства контроля напряжения считаются самыми дорогими.

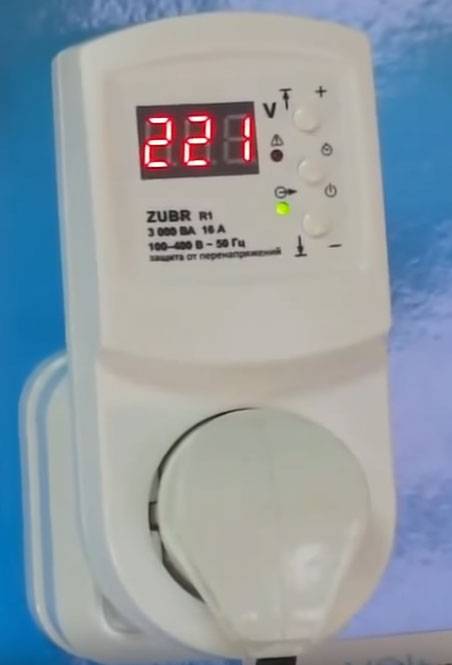

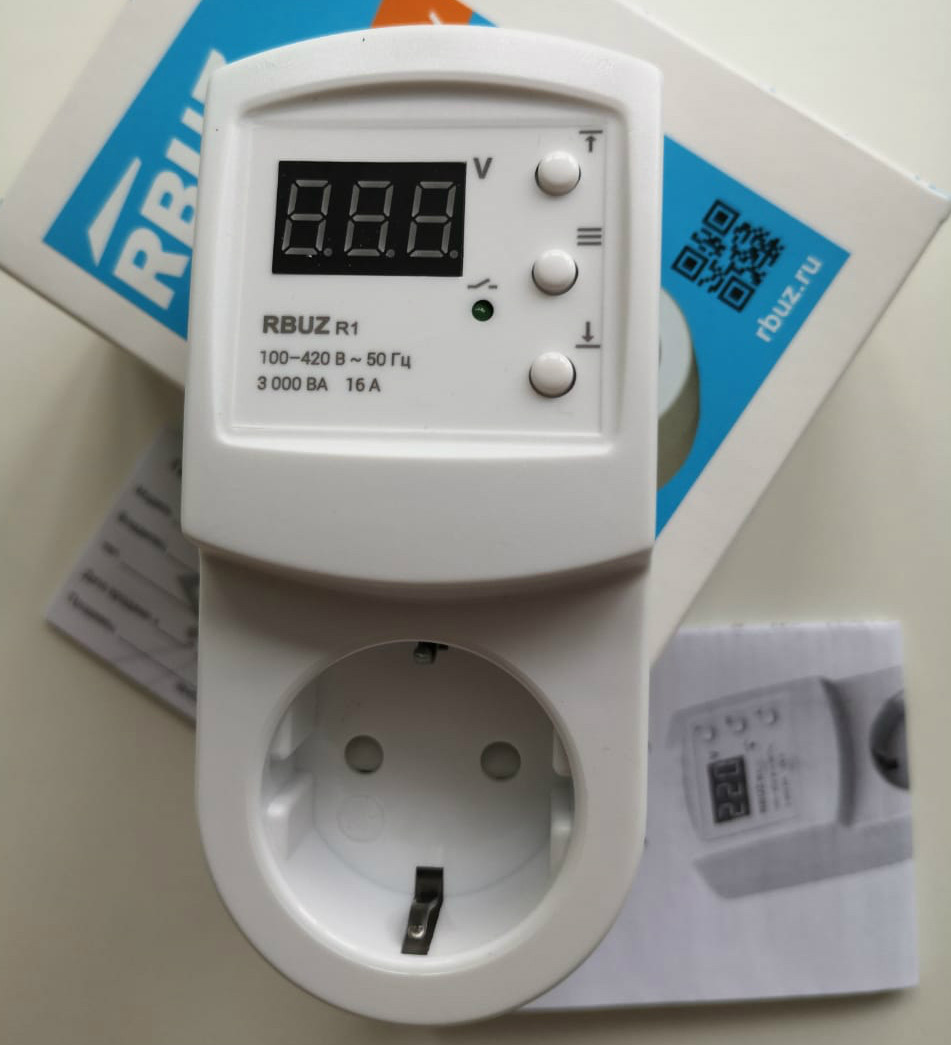

Реле напряжения Zubr R116y

Zubr R116y еще одна популярная модель реле выполняющая функцию защиты от перенапряжения сети 220В, но уже другого производителя. Также предназначена для простого включения в розетку.

Характеристики его следующие:

Через розетку реле желательно подключать нагрузку не более 75% от указанной в паспорте (номинальный ток 16А, мощность 3000Ва). Почему это так? Дело в том, что при повышенном напряжении возрастает мощность одного и того же оборудования.

Например вы подключили через реле кондиционер мощностью 3кВт. Но это его мощность при напряжении 220В. А если верхний порог на отключение выставлен в 260В, то мощность того же самого кондиционера в момент отключения уже будет — 4,19кВт. И при отключении такой нагрузки реле может не выдержать и сгореть. Чтобы правильно рассчитать разрешенную для подключения мощность воспользуйтесь формулой:

Главные отличия от РН-101М:

Плюсы

регулировка пределов выполняется кнопками, что субъективно более удобно чем миниатюрные крутящиеся ручки
более быстрое время срабатывания при перенапряжении
более широкий диапазон настроек по минимальному напряжению (от 120В)
есть функция отключения нагрузки без вытаскивания вилки с розетки
есть корректировка показаний напряжения на дисплее

Минусы

нет защиты от перегрузки
нет защитного фильтра от импульсных помех
более теплолюбивое (минимальная температура для нормальной работы от -5, против -25 у РН-101М)

Советы по выбору подходящей модели

Выбор подходящей розетки с УЗО несложен, потому что производители предлагают в основном стандартные решения, а модельный ряд этих устройств невелик.

Способные привести к возгоранию токи утечки гораздо выше тех, которые способны убить человека. Поэтому бытовые розетки с УЗО обеспечивают полную пожаробезопасность при пробое изоляции

Основное внимание при покупке следует обращать на следующие нюансы:

Для ванных комнат степень защиты должна быть не менее IP44, а для сухих помещений – IP21 или IP22.
Для современной бытовой техники можно брать устройства с уровнем отключающего дифференциального тока 10 мА, а при подключении старых устройств – 30 мА.
Если планируется подключение к розетке длинных проводов или нескольких бытовых приборов, то рекомендуется использовать модели с током утечки не менее 30 мА.
Максимальная мощность подключаемой техники не должна быть выше указанной на розетке. Рекомендуется, чтобы допустимый ток был на 30-50% выше, чем реальный рабочий.
Статистика брака и ложных срабатываний практически одинакова у большинства известных брендов, поэтому переплачивать за название не стоит.
На каждое устройство, в отличие от простых розеток, должен быть техпаспорт или инструкция по эксплуатации с указанием технических параметров.

Если приобретается розеточный переходник, то проверить его работоспособность можно прямо в магазине. Достаточно включить его электросеть и нажать кнопку «Тест», имитирующую утечку тока.

После покупки нужно сохранить чек, чтобы в случае выявление брака можно было обменять устройство.

Лучшие модели реле контроля напряжения типа переходники/адаптеры.

REXANT 10-6045

Это РКН выпускается в Китае. Может использоваться и с компьютерными устройствами, и с техникой бытового предназначения. Этот прибор способен обеспечить защиту от скачков напряжения в границах от 185 В до 255 В с точностью в три процента. Время реагирования составляет три десятых секунды. Имеется опция, которая обеспечивает возможность задержать включение, а так же контакт, предназначенный для заземления.

~~реле REXANT 10-6045~~
Достоинства:

Наличие задержки включения, равной 120 секунд;
Материалом корпуса служит негорючий материал;
Розетка оснащена защитными шторками.

Недостатки:

Не достаточно надёжное соединение вилки со схемой;
Низкокачественные контактные площадки на гнёздах розетки.

БАСТИОН АЛЬБАТРОС220/3500АС

Прибор сделан в России и способен обеспечить защиту бытовой техники от различных типов перенапряжения и от бросков напряжения, остаточного типа. Параметры:

Вес устройства 130 г;
Габариты: 110х80х70;
Рабочий температурный диапазон простирается от нуля до плюс сорока градусов;
Предел влажности окружающего воздуха равен 90%;
Разрядный ток в номинале равен 1,8 кА;
Имеется светодиодная индикация (LED).

~~реле БАСТИОН АЛЬБАТРОС220/3500АС~~
Достоинства:

Наличие надёжной защиты от бросков напряжения остаточного характера, перенапряжений дифференциального типа, скачков напряжения, вызванных разрядом молнии;
Способность осуществить восстановление после перегрузок в автоматическом режиме;
Очень просто подключается.

Недостатки:

При работе возможно появление неприятного запаха.

ROBITON РН-2

Это адаптер имеет в своём составе РКН и предназначен для питания оборудования общей мощностью до 3600 Ватт. В специальном монтаже нет необходимости. Адаптер имеет следующие характеристики:

Конкретные значения порогов отключения, как верхнего, так и нижнего, пользователь может настраивать индивидуально;
Возможность установки времени задержки включения;
Короткие замыкания и перегрузки блокируются специальной защитой;
Предельно допустимый ток равен 16 А;
Значение входного напряжения может находиться в границах от 160 до 280 В;
Порог отключения снизу расположен в диапазоне160-220 В;
Порог отключения сверху находится в границах 230-280 В;
Интервал срабатывания равен одной секунде;
Включение может быть задержано на время от пяти до двухсот секунд;
Рабочий температурный диапазон простирается от нуля до плюс сорока градусов;
Предельный уровень влажности воздуха равен 80%.

~~реле ROBITON РН-2~~
Достоинства:

Способен обеспечить высокую точность;
Дисплей в комплекте;
Наличие удобства в управлении;
Достаточно большой эксплуатационный период.

Недостатки:

Нет светодиодного отображения о текущей нагрузке;
Не работает режим ручной установки временной задержки.

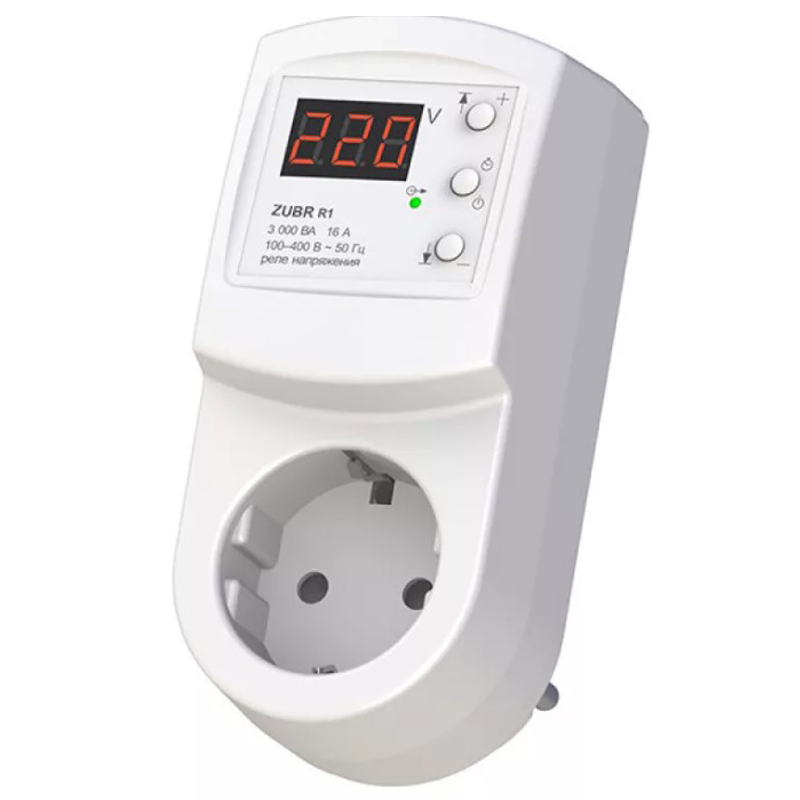

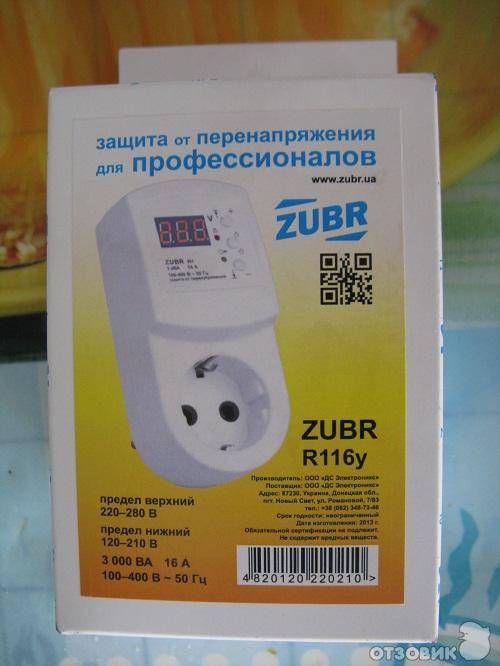

ZUBR R116y

Это однофазный прибор, предназначенный для защиты от перенапряжений. Главные параметры:

Максимально допустимый ток 16 А;
Границы срабатывания 120 — 400 Вольт;
Время отключения от 0,05 секунды, до 1,2 секунды;
Наличие функции, позволяющей задерживать повторное включение;
Диапазон времени задержки от трёх до 600 секунд;
Наличие встроенной термической защиты;
Имеется функция, позволяющая выбрать рабочий алгоритм;
Может работать как в обычном, так и в профессиональном режиме;
Можно контролировать обратный отсчёт времени.
Можно отключить нагрузку в принудительном порядке;
Можно сбросить заводские настройки.

~~реле ZUBR R116y~~
Достоинства:

Может обеспечить необходимый уровень защиты для самого требовательного оборудования;
Обладает обширным набором функций;
Наличие двух рабочих алгоритмов;
Наличие встроенной теплозащиты.

Недостатки:

Способно защитить от перенапряжения лишь одно устройство;
Сложность меню.

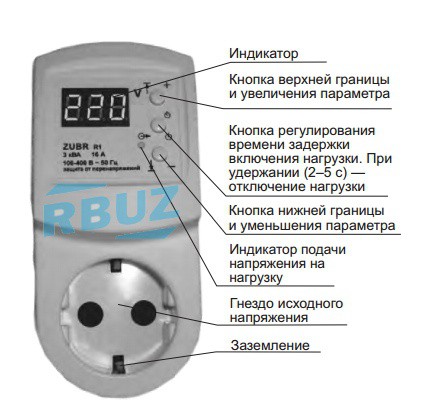

Настройка реле напряжения Зубр R116у

Первоначальные (заводские) настройки пределов срабатывания таковы:

Umin=198В
Umax=242В

В общем выставлены рекомендуемые пределы + — 10% от считающегося стандарта в 220В. Хотя по новым правилами (ГОСТ 29322-2014) на сегодня стандарт это 230В!

При первом включении и нормальной работе реле — горит зеленый светодиод и на табло отображаются показания напряжения в розетке.

Если вас не устраивают заводские настройки можете выставить свои значения пределов. Нажав на кнопку плюс, устанавливайте верхний порог напряжения, нажав на кнопку минус — нижний.

Быстрое нажатие средней кнопки покажет из-за какого напряжения (повышенного или пониженного) реле отключилось в последний раз.

Чтобы установить время АПВ (повторного включения) 2 раза нажмите на среднюю кнопку. После этого кнопочками + и — увеличивайте или уменьшайте время в секундах от 3 до 600.

Реле контроля напряжения Zubr R116y имеет функцию отключения нагрузки без вынимания вилки прибора из розетки. Для этого длительно нажмите на среднюю кнопку (до 6 секунд) появится надпись OFF и реле вместе с нагрузкой выключится. Чтобы ее включить повторите ту же самую процедуру.

Еще одним плюсом реле можно считать возможность подкорректировать показания напряжения, которые отображаются на дисплее. Если вы уверены что ваш вольтметр или мультиметр показывает правильные значения, а реле на несколько вольт «врет», то можно эти значения подогнать под правильные. Нажимаете на среднюю кнопку 9 секунд (пока не появится надпись ПоП), и далее кнопками + и — подгоняете вольтаж под нужный результат.

Когда на экране неожиданно высветилась надпись ПРГ не пугайтесь — это сработала защита от перегрева. Скорее всего в розетке был плохой контакт. Из-за него реле начало греться, а так как в нем стоит защита от перегрева при температуре контактов более 80С, она и сработала, предотвратив пожар. Для дальнейшей работы реле должно остыть до температуры в 60С, и нажав любую из кнопок, оно запустится вновь.

Стоимость реле напряжения Zubr R116y в интернет магазинах начинается от 1400 рублей.

Подводя итог можно сделать вывод, что если вам необходима защита от перенапряжения для какого-нибудь отдельного устройства, реле напряжения в розетку это лучший вариант. Никаких затрат на вызов электрика, никаких переделок с проводкой.

А вот если одновременно нужна защита для нескольких электроприборов (холодильник, телевизор, компьютер, кондиционер), то тут уже нужно смотреть в сторону стандартного реле устанавливаемого в щитке, так как этот вариант обойдется в несколько раз дешевле.

Работа реле РН-101М

Если все нормально, то на табло отображается уровень напряжения в розетке и горит зеленым цветом светодиод.

Когда произошел резкий скачок, реле автоматически отключает напряжение в розетке. Светодиод уже гореть не будет, а на табло выводится повышенное значение напряжения в мигающем режиме. После нормализации параметров на индикаторе начинается обратный отсчет в секундах, который вы выставили до включения нагрузки. И по его завершении реле подает напряжение переходя в нормальный режим.

Если напряжение в норме, но произошла перегрузка по току, срабатывает внутренний автомат. Кнопка отщелкивается, светодиод начинает моргать, на табло по-прежнему горит значение напряжения в сети. Сначала выясните что послужило причиной отключения, вытащите вилку из реле и нажав кнопку, включите автомат. После этого выждите несколько минут, чтобы тепловой элемент зашиты остыл и включите нагрузку заново.

Для того чтобы реле не срабатывало ложно, например каждый раз при включении холодильника происходит кратковременная посадка напряжения на время несколько десятых секунд, в реле предусмотрели фиксированную задержку. Даже когда напряжение падает плавно и равномерно, устройство отключится не сразу, а через 7 секунд. Если же произошла глубокая и резкая просадка (ниже 145В), отключение произойдет через 0,12 секунд.

При превышении заданных параметров такой долгой задержки уже нет, так как здесь уже больше вероятность выхода из строя аппаратуры. И реле отключит питание в розетке через 1 секунду (при плавном подъеме). При скачке — время отключения также 0,12сек.

Цена реле напряжения в розетку РН-101М равняется в среднем 1700 рублей. Но за эту цену вы получаете сразу три защитных устройства вместо одного!

Типы реле контроля напряжения.

Существует множество моделей и видов РКН, которые могут отличаться по своим характеристикам и области применения. Некоторые из наиболее популярных моделей РКН включают в себя:

РКН с фазовым контролем. Это оборудование, контролирующее уровень напряжения на всех трех фазах электрической сети и автоматически отключает его при обнаружении перенапряжения.
РКН с дисплеем. Это устройство, которое имеет встроенный дисплей, на котором отображается текущее значение напряжения в сети.
РКН с защитой от обратного напряжения. Это устройство, которое предотвращает повреждение оборудования от обратного напряжения, которое может возникнуть при выключении электрической сети.
РКН с защитой от короткого замыкания. Это устройство, которое автоматически отключает электрическую сеть при обнаружении короткого замыкания, чтобы предотвратить повреждение оборудования и защитить жизнь людей.
РКН с функцией автоматического включения. Это устройство, которое автоматически включает электрическую сеть после ее отключения при обнаружении перенапряжения или короткого замыкания.

С точки зрения общих параметров, все типы защитных реле делятся по следующим аспектам:

Для какой нагрузки предназначены реле;
Какой тип подключения.

По виду нагрузки все разновидности защитных реле делятся на однофазные и трехфазные. Первый тип может использоваться для установки в частных загородных домах и в помещениях городского многоэтажного жилого дома. Второй тип применяется главным образом на промышленных предприятиях. К примеру, чтобы организовать защиту станков, климатических установок, компрессоров, других промышленных объектов, имеющих электрический привод.

Реле, работающие с тремя фазами, также могут быть использованы и в жилых домах в оборудовании, осуществляющем контроль наличия всех фаз и уровень стабильности напряжения в сети, если строение предназначено для трехфазного питания. Но подобный вид реле способен преподнести сюрприз. К примеру, если возникает незначительный фазовый перекос, то от электрического питания отключается весь многоэтажный дом. Даже когда напряжения фаз находятся в приемлемом для функционирования технического оборудования уровне.

С точки зрения способа подключения РКН подразделяются на следующие категории:

Тип РКН, именуемый розетками/вилками;
Тип РКН, именуемый удлинителями;
Тип РКН, предназначенный для использования с Din-рейкой.

Розетку/вилку можно считать оптимальным лучшим выбором, когда необходимо обеспечить защиту нескольких электронных устройств. Розетку/вилку можно подключать непосредственно в розетку, и она предназначена для максимальной силы тока 16 А. Отключение электрического питания выполняется специальным электромагнитным расщепителем, который расположен внутри реле. Функции управления реализуются кнопками и цифровым дисплеем.

РКН в виде удлинителя может защищать сразу несколько устройств малой мощности, так как оснащено целым рядом розеток. Но безопасность работы приборов большей мощности такой тип реле не способен обеспечить.

РКН под Din-рейку должно устанавливаться в распределительном щите. Подобные приборы обеспечивают защиту от скачков напряжения не только отдельных помещений, но и полностью всего дома, поскольку они рассчитаны на мощность до семи кВт. А если потребуется ещё более значительный запас по мощности, то необходимо дополнительно установить магнитный контактор.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

Установка порогового срабатывания по максимальному значению – Umax.
Установка минимального значения, при котором происходит срабатывание устройства – Umin.
Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

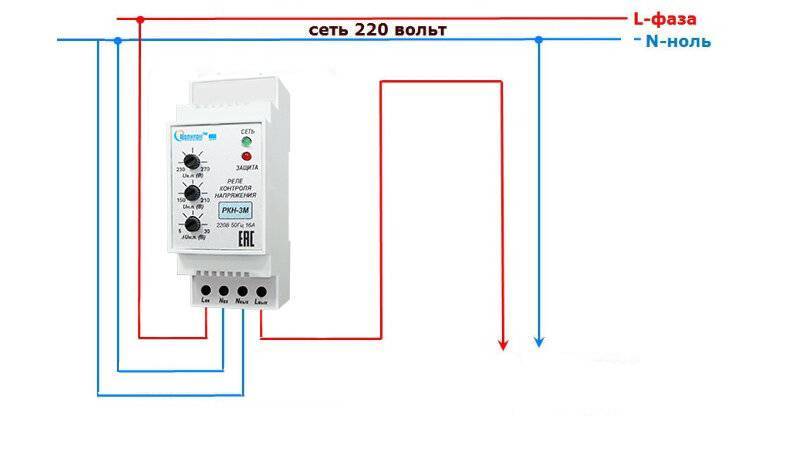

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
