Как самому заменить проводку в панельном доме

Пошаговая инструкция по замене

Перед прокладкой проводки необходимо обесточить квартиру

После рассмотрения основных способов прокладки электропроводки следует перейти к правилам замены. Пошаговая инструкция, как поменять проводку в панельном доме:

1. Отключить подачу электричества. Нужно убедиться с помощью мультиметра, что в квартиру не поступает напряжение. Потребуется одна временная розетка для дрели, перфоратора и другого инструмента. Лучше, если необходимые приборы будут работать от аккумулятора. Также нужно заранее позаботиться об альтернативных автономных источниках света.
2. Демонтаж фурнитуры. Нужно убрать всю мешающую технику и мебель от стен и получить удобный доступ ко всем розеткам, распредкоробкам, выключателям. Все розетки и выключатели нужно снять, должны остаться только электропровода для подключения новых изделий. Затем нужно рассоединить провода в распределительной коробке.
3. Демонтаж проводки. В некоторых случаях удалить старые провода невозможно, тогда их можно оставить в стене. Старые кабели должны быть отключены от щитка, их концы должны быть заизолированы.
4. Составление схемы прокладки и выбор способа проводки. Нужно сразу приобрести все необходимые кабели, розетки и другие предметы. По современным требованиям розеточные и осветительные группы используют электропровода из меди с сечением 2,5 кв.мм и 1,5 кв.мм соответственно. При покупке розеток рекомендуется взять с собой в магазин старый вариант, иначе можно купить модель с неподходящим подрозетником.
5. Монтаж. Нужно поставить распределительные коробки, проложить линии к мощным бытовым приборам, розеткам и выключателям. Следует собрать щиток. Провода можно соединять с помощью клемм, опрессовки гильзами, пайки, сварки пружинных зажимов. Скрутка строжайше запрещена.
6. Проверка. Нужно проверить все соединения и провода на предмет короткого замыкания с помощью тестера в режиме омметра. Следует внимательно осмотреть изоляцию на предмет возможных нарушений целостности. Если все в нормальном состоянии, можно приступать к отделке.

Монтаж отверстий для розеток

Если составленная схема предусматривает установку новых розеток, потребуется еще один тап работы – сверление отверстий в стене. Для этого потребуются карандаш и линейка, перфоратор с буром 8 мм, насадка-коронка, лопатка для выемки бетона из отверстия.

На месте, где будет поставлена розетка, нужно карандашом нарисовать круг с диаметром подрозетника. По центру круга нужно сделать отверстие 50-60 см глубиной. С помощью коронки наметить контур отверстия и просверлить буром по намеченному рисунку около 14 дырок. Теперь можно пробурить отверстие на всю глубину и выбить остатки бетона в лопатку. Аналогичным образом делаются отверстия для распределительных коробок.

Как провести проводку в квартире: два популярных способа

На сегодняшний день электрики используют два способа прокладки электропроводки в помещении: наружный и внутренний. От выбора нужного варианта зависит вся последующая работа, поэтому необходимо ознакомиться с преимуществами и недостатками каждого из этих методов.

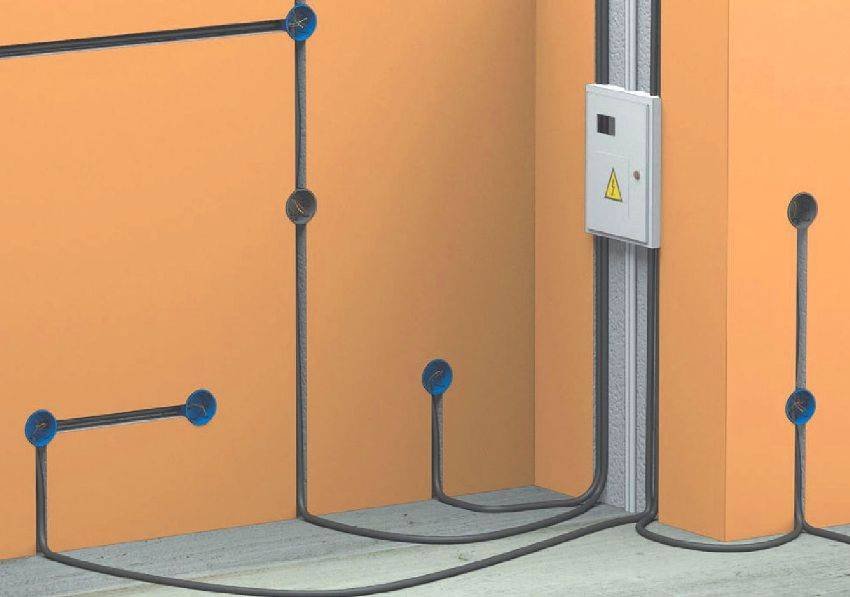

Внутренний способ прокладки электропроводки еще называют скрытым. Он предполагает расположение кабелей и других элементов электросети в специальных каналах (штробах). Для их организации используется перфоратор. Основное преимущество данного варианта прокладки заключается в том, что экономится полезная площадь квартиры. А также смонтированная система не оказывает влияния на внешний вид помещения.

Еще один плюс скрытой прокладки проводки в доме или квартире – отсутствие необходимости в организации защиты кабелей от повреждений механического типа. Расположение проводов внутри стен позволяет увеличить степень допуска по нагрузке и перегрузке системы.

Однако такой метод прокладки кабелей имеет и свои недостатки. В первую очередь стоит отметить, что скрытый способ подразумевает проведение больших объемов работ. Трудоемкость данного варианта приводит к тому, что при самостоятельной прокладке чаще выбирается открытый метод. Неполадки кабелей, проложенных в стенах, сложнее диагностируются. Ремонт отдельных элементов электросети в этом случае является довольно сложным мероприятием.

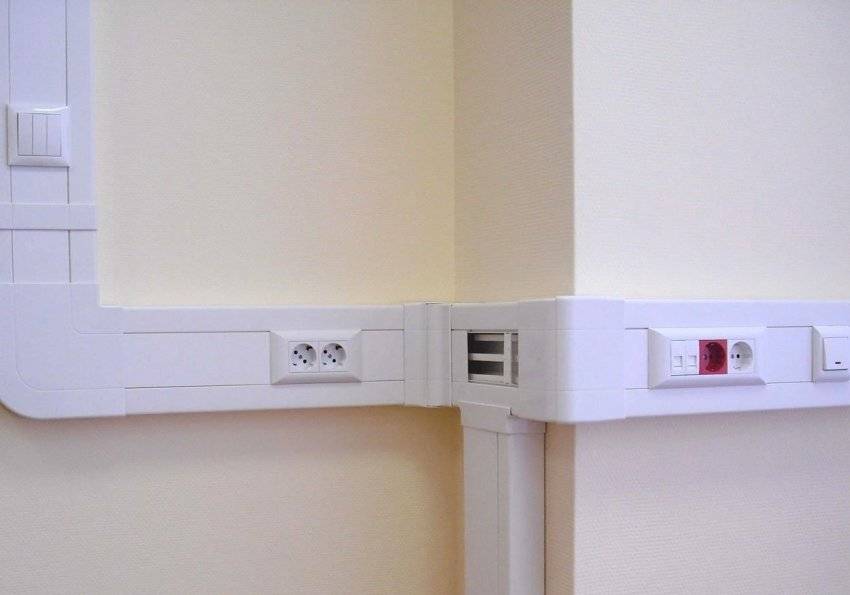

Открытый тип проводки в специальных коробах

Открытый способ проводки своими руками заключается в протягивании кабелей в плинтусах или монтаже специальных наружных коробов (каналов). Существуют и другие варианты прокладки электросети снаружи стен, однако для частного строительства их использование не является целесообразным.

Основное преимущество наружного способа заключается в относительно простой реализации монтажных задач. А также (в отличие от скрытой сети) открытую систему проще диагностировать, что позволяет с легкостью определить неполадку и устранить ее в кратчайшие сроки. Таким образом, ремонт электрики в квартире упрощается, если она выполнена снаружи стен и других поверхностей.

Этот метод имеет и некоторые минусы. Кабель-каналы, проложенные на поверхности, могут послужить препятствием при установке мебели. Еще одним недостатком такого варианта прокладки проводов являются ограничения на их количество при плинтусном монтаже. Короба занимают полезную площадь квартиры и не всегда смотрятся уместно в интерьере помещений.

Скрытой проводкой называется проводник, проложенный под слоем штукатурки в специальных бороздах – штробах

При открытом монтаже проводки специалисты рекомендуют уделить особое внимание защите кабелей от механических повреждений

А также важно соблюдать правила пожарной безопасности и следить за тем, чтобы каждый провод был снабжен надежной изоляцией

Инструменты и материалы

Для проведения монтажных работ понадобятся следующие инструменты:

• перфоратор с коронкой (для создания отверстий под подрозетники) и сверлами (для создания отверстий под установку дюбель-хомутов);
• нож;
• зубило;
• молоток;
• пассатижи;
• отвертки на плюс и минус;
• кусачки;
• рулетка;
• паяльник (мощность до 60 Вт);
• шпатель;
• индикатор.

Также понадобятся такие материалы:

• медный провод с тремя жилами (сечение для осветительных приборов — 1,5 квадратных миллиметра, для розеток — 2,5 квадратных миллиметра);
• подрозетники;
• розетки;
• выключатели;
• дюбель-хомуты;
• алебастровая смесь;
• клеммы;
• изолента;
• проволока (сечение — 1,5 квадратных миллиметра).

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Монтаж электропроводки по новой схеме

Не трогая старую электропроводку и сверяясь с ее найденными трассами, делаем монтаж новой электропроводки. Если вы решили сделать открытую проводку в коробах, то прокладываете короба, если вы планируете скрытую электропроводку, то штробите стены. При штраблении и сверлении стен помните о трассах старой проводки, и максимально соблюдайте правила электробезопасности и по возможности отключайте электропроводку в комнатах, где работаете.

Проложите проводку по новой схеме. Расключите распаячнные коробки используя доступные соединения проводов или разъемы WAGO. От этажного щита протяните новый питающий кабель. Если есть возможность, установите квартирный щиток.

По готовности, новую электропроводку нужно проверить. Делается проверка до установки розеток и до изоляции соединений в распределительных коробках. Если у вас небольшой опыт работы с электротоком, то для проверки вам нужен понижающий трансформатор 220/24 Вольта. Подойдет 220/12 или 220/9 Вольт. Для проверки будут нужны и соответствующие лампочки.

После полной проверки новой электропроводки,

• Заизолируйте (если нужно) все соединения в коробках.
• Коробки закройте.
• Штрабы (борозды в стене) заделайте раствором.
• Короба закройте.

Теперь можно переключить электроснабжение квартиры на новую схему. Для этого

• Отключите вводной автомат:
• Отсоедините питающий кабель старой электропроводки от вводного автомата;
• Подключите на его место новый питающий кабель. При этом все автоматы должны быть выключены;
• Включите питание и по одному включайте новые автоматы защиты, тем самым запитывая новые групповые цепи квартиры.

Было бы отлично, если замена электропроводки в квартире завершилась заменой старого вводного автомата защиты на новый. Но для этого вам нужен штатный электрик организации отвечающей за обслуживание электрики вашего многоквартирного дома, потому что придется отключать электропитание вашего подъезда или его части.

Как поменять проводку в панельном доме?

В качестве проекта создается схема новой электрической сети вашего дома.

Расположение розеток, выключателей, распределительных коробок, места подключения мощной бытовой техники, такой как электрическая плита, водонагреватель, стиральная и посудомоечные машины (они, как правило, запитываются напрямую), все это должна включать в себя схема будущей проводки.

Рисуя проект сети своими руками, обратите внимание на расположение распределительных коробок, они должны находиться на досягаемом уровне. Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте. Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте

Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте.

Следующее видео наглядно продемонстрирует, как создать схему будущей электрической сети в панельном доме своими руками.

Видео:

Выбирая материалы для проведения ремонтных работ своими руками, рекомендуем обратить ваше внимание на следующие советы:

• Основной элемент электрической сети — кабельный провод.

  Он берется медный, трехжильный. Его сечение зависит от применения: для секторов, где располагаются розетки, сечение должно быть не менее 2,5 мм², для сектора светильников — 1,5 мм², а для мощных бытовых приборов — 4 мм²;

• Автоматы защиты.

  Меняя электропроводку в панельном доме, обязательно подумайте о защите проводки от утечек тока, перегрузок, короткого замыкания. Используют УЗО и автоматический выключатель или совмещенную модель дифавтомат. Модель выбирают относительно предстоящих нагрузок. Для розеток лучше брать автомат на 25А, для мощных приборов — 32А, осветительных приборов — 16А. Для распределительного щитка берут два автомата: водный на 50А и защитный на 63А;

• В зависимости от сечения проводников и количества веток электрических групп выбираются распределительные коробки. Они бывают круглые, квадратные и прямоугольные;
• Розетки берут, исходя от предполагаемой нагрузки, будет ли включена электрическая плита или торшер, все обязательно с заземлением. Если в доме есть маленькие дети, рекомендуем выбрать розетки со специальными шторками;
• Выключатели отличаются лишь по дизайну, поэтому их выбор определяет интерьер квартиры.
• Чтобы соединить провода, лучше использовать клеммы.

Для монтажной работы вам понадобятся следующие инструменты:

• перфоратор;
• молоток;
• болгарка;
• зубило;
• уровень;
• отвертка со специальном индикатором или мультимер;
• изолента;
• пассатижи;
• уровень.

Дополнительно приготовьте шпаклевку.

На этом подготовительный этап закончен и можно переходить непосредственно к работам по замене старой проводки своими руками.

1 Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить. Следующий этап заключается в непосредственной замене проводов

Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Старая электропроводка и её замена

Старая проводка таит в себе массу сюрпризов и странных решений, а значит в рамках серьезного ремонта квартиры, лучшим решением будет ее полная замена.

Для начала вам потребуется найти, где и как проложены старые провода. Будьте готовы к тому, что строители мыслят не так, как вы. Несмотря на существующие нормативы, логика у них бывает своя, основанная на неведомых нам закономерностях.

Поэтому, в кирпичных домах, смело снимайте все обои и ищите заделанные алебастром штробы. Определите, где сделан ввод в квартиру от этажного щитка, и обязательно найдите всю самодеятельность прежних жильцов (врезки, ответвления, скрытые розетки).

Конечно, можно просто отсоединить старые провода и оставить их в стенах, но в идеале их лучше извлечь.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО

Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

• в плитах потолочного перекрытия;
• под потолочным покрытием;
• на стенах – под штукатуркой, под гипсокартоном;
• на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены

Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).
