Как подключить светодиодную лампу вместо люминесцентной

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза

Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Различают выносной и встраиваемый драйвер

Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения

Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

Варианты установки нового светодиода в старый прибор освещения

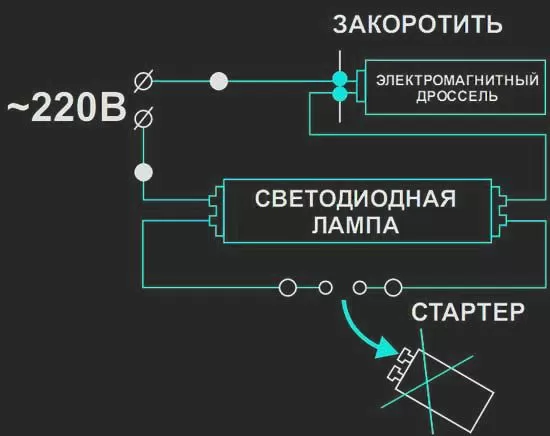

Чтобы светодиодный источник света заработал в стандартном аппарате, достаточно только подать напряжение к контактам питания, поэтому многие решают воспользоваться таким вариантом. Обычно для этого выполняются стандартные действия:

1. Удалить стартер (пускорегулирующий аппарат).
2. Замкнуть балласт накоротко или полностью извлечь его после замыкания.
3. Отключить конденсатор, если он имеется.

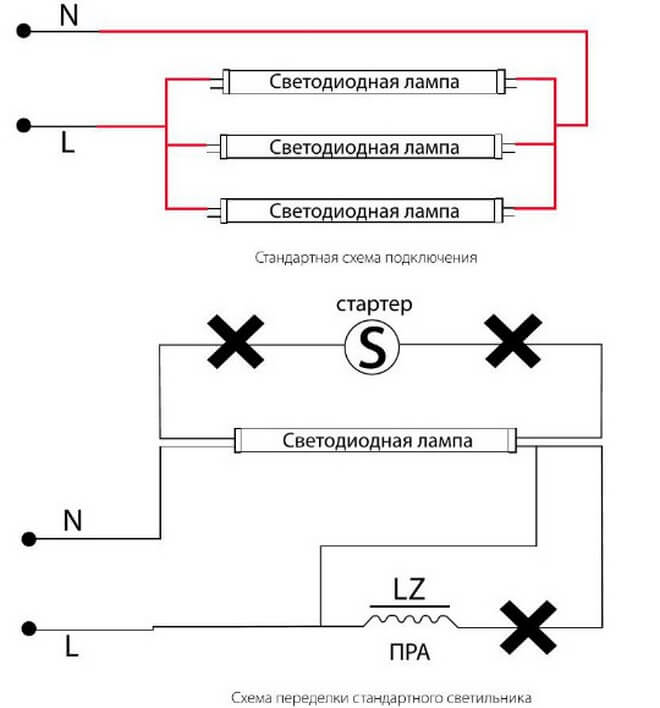

Стандартная схема установки светодиодного источника включает в себя эти действия на начальном этапе. На практике сложности могут возникнуть только из-за индивидуальных особенностей того или иного светильника. Его следует аккуратно разобрать и удалить электронный модуль ПРА, потому что он просто не требуется для корректной работы с новыми типом светодиодных лампочек.

Процесс монтажа светодиодной лампы вместо люминесцентной

Специалисты выделяют несколько вариантов замены:

1. Покупка нового светодиодного прибора и всего, что нужно для замены. В продаже встречаются изделия, подходящие под стандартные размеры – это линейные светодиодные лампочки с контактами G13 и длиной 60, 90 и 120 см.
2. Замена источников света с изменением схемы установки.

В первом случае никаких сложностей не возникает. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. Некоторые модели могут устанавливаться сразу без дополнительных манипуляций. Однако в этом случае интенсивность освещение и экономичность немного падает, поэтому лучше его ПРА убирать полностью. Вместе с этим рекомендуется закоротить электромагнитный дроссель и снять конденсатор в сетевой коробке.

Для качественной замены и продления срока службы осветительного прибора лучше внести изменения в схему. Так как она упрощается, то такая задача под силу даже не слишком опытным электрикам. В домашних условиях вполне можно провести такие манипуляции. Все действия выполняются в следующем порядке:

1. Отсоединяем крепежи на корпусе светильника.
2. Снимаем внутреннюю электропроводку.
3. Питающие контакты электроприбора подсоединяем напрямую к сетевой колодке.
4. ЭПРА, ПРА, стартеры, конденсаторы и другие ненужные элементы удаляются.
5. Устанавливаем новый светодиодный элемент.

Если осветительный прибор состоял из нескольких лампочек, то новые подключаются параллельно друг другу. При подаче напряжения на питающие контакты, они начнут светиться.

На корпусе обычно имеется клемма заземления, которую нужно оставить. Дополнительные элементы обычно не нужны, потому что у светодиодных лампочек имеются собственные встроенные фильтры для стабилизации источников напряжения. Вне зависимости от выбранного способа (с простой заменой или с изменением схемы подключения) установка самих лампочек не вызывает сложностей:

1. Убедитесь, что она подходит по размеру и у неё правильные разъёмы.
2. Вставьте лампочку в колодку прибора.
3. Проверните осветительную трубку на 90о до лёгкого щелчка.
4. Подключите заземляющий проводок к клемме на корпусе, если есть такая возможность.

После этого можно попробовать включить светильник. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий.

Оптимальный вариант для замены – это светодиодные трубки типа Т8 с разъёмами G13. Они наиболее близко подходят по техническим характеристикам и не вызывают сложностей в процессе установки. В основном все модели подбираются для эксплуатации от электросети 50 Гц и с напряжением 220 В. В этом случае нет никаких особых требований к исходному ПРА.

Если же предполагается эксплуатация светодиодных лампочек в сети AC 110В, тогда приборы освещения должны оснащаться ЭмПРА

Особое внимание следует проявить в том случае, если ламп используется несколько. При возникновении трудностей можно проконсультироваться со специалистом, так как эксплуатация некачественных электроприборов не допускается

После установки важно убедиться, что все элементы закреплены надёжно. Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение

Однако от этого зависит фиксация лампы в патроне, так что следует учитывать особенности цоколя. Если внимательно учитывать характеристики и следовать инструкциям, то проблем при замене одной лампочки на другую не возникает. Светильник сможет прослужить ещё очень долго.

Конструкция светодиодов

Светодиод представляет собой небольшую прозрачную трубку из качественной пластмассы. Внутрь помещается драйвер и гетинаксовая планка с впаянными LED-диодами. С этим и связано отсутствие необходимости во внешней пускорегулирующей аппаратуре. Достаточно подключить лампу к сети 220 В.

Светодиодные изделия имеют стандартный цоколь G13, при этом внутри при помощи медной проволоки колбы происходит соединение между штырями лампы. Благодаря этому электричество можно подавать по любому штырьку.

Светодиодная трубка может иметь длину 600 или 1500 мм, а мощность обычно находится в пределах 9-25 Вт. Свет от источника может быть теплый (желтый) или холодный (белый). Светодиодные лампы выпускаются в разной форме. Наиболее распространенными являются конструкции с классическим корпусом на 5 мм. В верхней части находится линза, в нижней — отражатель, в корпусе — кристалл, который представляет собой излучатель света (начинает светиться, когда через него проходит электроэнергия).

Конструкция линейной светодиодной лампы

С точки зрения электрической схемы конструкция светодиода проста. У него есть два выхода — анод и катод. Алюминиевый отражатель размещен на катоде и внешне напоминает чашку. Основным элементом изделия является полупроводниковый монокристалл с p-n-переходом. При рассмотрении этого компонента вы обнаружите куб, размеры которого приблизительно равны 0,3х0,3х0,25 мм.

Монокристалл через проволочную перемычку подключен к аноду. Корпус производится из полимерных материалов, является прозрачным и в какой-то степени представляет собой фокусирующую линзу. Вместе с отражателем корпус задает угол излучения и направленность света.

Преимущества светодиодных ламп

Светодиодные лампы в последние годы стали очень популярными в качестве замены традиционным лампам накаливания и люминесцентным лампам. И это не случайно, ведь у светодиодных ламп есть множество преимуществ:

Энергоэффективность: Светодиодные лампы потребляют значительно меньше энергии по сравнению с другими типами ламп. Они являются наиболее энергоэффективными и могут сэкономить вам деньги на счетах за электроэнергию.

Длительный срок службы: Светодиоды имеют очень долгий срок службы, который значительно превосходит срок службы других типов ламп

Они могут работать до 50 000 часов или более, что позволяет снизить затраты на замену ламп.

Мгновенное включение: Светодиодные лампы моментально включаются и достигают полной яркости без задержек, что особенно важно в помещениях, где требуется экстренное освещение.

Отсутствие ультрафиолетового и инфракрасного излучения: Светодиоды не излучают ультрафиолетового и инфракрасного излучения, что делает их безопасными для глаз и кожи.

Экологически чистые: Светодиодные лампы не содержат ртуть и другие вредные вещества, которые были использованы в некоторых других типах ламп. Это делает их экологически чистыми и безопасными для окружающей среды.

Гибкость в дизайне: Светодиоды можно использовать в различных формах и цветах, что позволяет достичь интересного и оригинального дизайна освещения.

В целом, светодиодные лампы являются отличной альтернативой традиционным лампам и обладают множеством преимуществ, которые делают их привлекательными для использования в различных условиях.

Инструкция по замене

В первую очередь нужно подобрать LED-лампы с такой же светимостью, что и заменяемые люминесцентные — это если яркость светильника нужно оставить на прежнем уровне.

Обращаем внимание читателя на то, что сравнивать лампы нужно именно по светимости (измеряется в люменах), а не по потребляемой мощности (измеряется в ваттах). Какие бывают светодиодные лампы

Какие бывают светодиодные лампы

Применяемые разными производителями технологии отличаются, а потому количество люменов (лм), выдаваемых лампой на каждый ватт (Вт), несколько варьируется.

Если на упаковке лампы светимость не указана, а вместо этого написано только что-нибудь вроде «соответствует люминесцентной лампе мощностью 36 Вт», следует отнестись к такой продукции с подозрением: производитель явно пытается пустить покупателю пыль в глаза.

Примерное соответствие ламп разных типов отображено в таблице:

Мощность, Вт	Тип лампы	Световой поток, Лм
5	Лампа накаливания Люминесцентная лампа Светодиодная лампа	20 145-225 420-540
15	Лампа накаливания Люминесцентная лампа Светодиодная лампа	120 875-1050 1150-1300
25 21 20	Лампа накаливания Люминесцентная лампа Светодиодная лампа	220 900-1200 1700-2200

Если лампы приобретены, можно приступать к работам по переоборудованию светильника:

Отключаем при помощи выключателя электроснабжение. Если прибором долго не пользовались, сначала включите его и пометьте каким-либо образом, например, при помощи маркера, еще годные лампы. Если упустить этот момент из виду, потом придется дополнительно возиться с их проверкой.
Проверяем индикатором фазы, действительно ли светильник отключен от электросети. Делать это нужно обязательно: выключатель могли по ошибке установить в разрыв нулевого провода, а не фазового, и в этом случае прибор все время будет под напряжением как во включенном, так и в выключенном состоянии. Если проверка показала наличие напряжения, светильник нужно обесточить при помощи автоматического выключателя, установленного в распределительном щите.
Далее подключенные к светильнику провода отсоединяют и обматывают их оголенные концы изолентой. Это касается и провода заземления, если он есть (обычно имеет изоляцию желто-зеленого цвета)

Обратите внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу светильника в месте, зачищенном от краски (обычно прижимается винтом). После отсоединения его, в отличие от других, оставляют без изоляции.
Теперь, если помимо демонтируемого светильника имеются и другие, можно включить свет, чтобы было удобно работать.

Откручиваем винты или фиксаторы, удерживающие прибор, и снимаем его с потолка.

Основные причины поломки

Гораздо проще устранить негативные факторы, которые делают невозможным стабильную работу устройства. Лучше сэкономить сегодня, чем потратить лишние деньги завтра. Но некоторые проблемы можно исправить.

Не работают светодиоды

Подгоревшие места или черные точки на этих предметах однозначно говорят о том, что устройство вышло из строя. Затем достаточно заменить деталь на новую, после чего необходимо проверить работоспособность конструкции.

Вот самые распространенные проблемы:

1. Поврежденная статья.
2. Плохо выключен свет.
3. Виды кратковременного мерцания.
4. Периодическое отсутствие освещения.
5. Полное отсутствие света.

Причина поломок кроется во внутренних или внешних факторах. В большинстве случаев проблема решается заменой одного элемента на другой.

Диодный мост

Диодный мост может быть неисправен по следующим причинам:

• Внешние воздействия.
• Неисправность.
• Неисправный аккумулятор, низкая плотность электролита.

Для замены детали лучше обратиться к профессионалу. Если есть возможность, купите новую деталь.

Плохая пайка

Иногда края изделий плохо проварены. В результате теплоотвод недостаточен. Со временем это приводит к перегреву проводника. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение — разобрать корпус. По возможности сгоревшие элементы заменяются новыми, не обязательно покупать весь корпус целиком.

Светодиодные лампочки уже давно признаны одним из самых практичных источников освещения. Единственным недостатком продукции является высокая цена по сравнению с аналогами. Но устройства полностью решают затраты за счет высокой надежности. Именно поэтому их выбирают все больше и больше покупателей.

Плюсы и минусы замены

Переделка светильника под светодиодную лампу вместо люминесцентной имеет особенности, которые лучше учесть на этапе подготовки.

К преимуществам относят:

Процесс переделки занимает минимум времени. LED–лампы не требуют обслуживания. Достаточно время от времени очищать плафон от пыли и изредка заменять трубки. По сравнению с люминесцентными лампами светодиоды потребляют на 60% меньше электроэнергии. Впечатляющая экономия, которая быстро окупит стоимость прибора. Светодиоды отличаются повышенным ресурсом, который может достигать 40 000 часов. При использовании светодиодных трубок не возникает неприятных мерцаний или пульсаций, оказывающих негативное воздействие на органы зрения

Это особенно важно при организации освещения в школах. Внутри светодиодной лампы нет вредных веществ и она не требует утилизации после поломки

Прибор абсолютно безопасен для человека и окружающей среды. Даже при значительных падениях напряжения в сети (до 110 В) светильник продолжит функционировать как при 220 В. Доступен широкий спектр цветовых температур, что позволяет легко создавать подходящее освещение.

Самый очевидный плюс это экономия электроэнергии

При этом стоит учитывать и недостатки светодиодов:

1. По сравнению с другими лампами самые дорогие.
2. Со временем характеристики светового потока светодиодов снижаются по причине деградации кристаллов.
3. Светодиодные светильники работают узконаправленно, что не всегда удобно. Вместо одного люминесцентного может потребоваться несколько светодиодных приборов.
4. Цветовая температура не всегда находится на нужном уровне. Зачастую света недостаточно для комфорта.
5. При работе светодиоды довольно сильно нагреваются. В конструкции лампы должен быть радиатор отвода тепла, который не только усложняет конструкцию, но и влияет на цену.

Рекомендуем к прочтению: Что лучше — светодиодная или энергосберегающая лампа

Практически все указанные минусы можно сгладить использованием качественной схемы. Переделать светильник под светодиодные лампы все-таки рекомендуется, поскольку выгод от такого решения будет больше.

Схемы подключения

Прежде чем перейти к модернизации светильника с заменой люминесцентных ламп Т8 на светодиодные, сначала нужно как следует разобраться со схемами. Все люминесцентные светильники подключаются по одному из двух вариантов:

на базе ПРА, в составе которого дроссель, стартер и конденсатор (рис.1); на базе электронного балласта (ЭПРА), который состоит из одного блока – высокочастотного преобразователя (рис.2).

В растровых потолочных светильниках 4 люминесцентных трубки подключаются к 2 ЭПРА, каждый из которых обеспечивает работу двух ламп или к комбинированному ПРА, включающему 4 стартера, 2 дросселя и 1 конденсатор.

Схема подключения светодиодной лампы Т8 не содержит никаких дополнительных элементов (Рис.3). Стабилизированный блок питания (драйвер) светодиодов, уже встроен внутри корпуса. Вместе с ним под стеклянным или пластиковым рассеивателем находится печатная плата со светодиодами, закреплённая на алюминиевом радиаторе. Напряжение питания 220В может поступать на драйвер через штырьки цоколя, как с одной стороны (обычно на изделиях украинского производства), так и с обеих сторон. В первом случае штырьки, расположенные с другой стороны, выполняют функцию крепежа. Во втором случае с каждой стороны может быть задействован 1 или 2 штырька. Поэтому прежде чем модифицировать светильник, нужно внимательно изучить схему подключения, приведенную на корпусе LED-лампы или в документации к ней. Наиболее распространенными являются светодиодные лампы Т8 с подведением фазы и ноля с разных сторон, поэтому переделка светильника будет рассмотрена именно на таком варианте.

Особенности моделей

Светодиодная модульная система представляет собой конструкцию, состоящую из линейных светодиодных модулей/светильников. Между собой все компоненты соединены с помощью специальных соединений.

Фигурная конфигурация

Все модульные системы освещения, включая продукцию ЭРА, состоят из следующих частей:

• светильники;
• соединительные элементы;
• торцевые крышки;
• подвесы;
• комплект питания.

Все эти компоненты нужны для того чтобы светодиодная система освещения могла функционировать нормально в любом месте, где бы ее ни устанавливали, а также была удобной для включения/выключения и управления светом.

Основные этапы подключения

Схема подключения источника света к дросселю

Схема подключения люминесцентной лампы с дросселем достаточно проста:

1. Включение в схему компенсационного конденсатора позволяет снизить потери энергии и сэкономить ее потребление. В принципе система будет работать и без него, но с большими энергозатратами
2. Напряжение должно пройти последовательно через все точки, начиная с конденсатора
3. Затем PRA включается в систему. Для получения равномерной яркости его параметры должны идеально соответствовать мощности лампы
4. Дроссель подключается к источнику света последовательно
5. После того, как он выйдет из катушки, подключите клеммы стартера
6. Настраиваем второй сетевой контакт

К сожалению, стартер не очень надежное устройство. Также во время работы лампа может мерцать и негативно влиять на зрение. В принципе можно подключить и без него. Вы можете заменить эту часть подпружиненным кнопочным переключателем.

Преимущества светодиодов

Люминесцентные светильники потребляют большее количество электроэнергии за счет потерь, связанных с работой пускорегулирующего аппарата. А если установлен более старый образец, работающий посредством электромагнитного балласта, энергопотребление возрастает еще на 20–25%.

Светодиодной трубке не требуется стартера, балласта или ЭПРА. К тому же такой осветительный прибор не содержит опасных тяжелых металлов (таких, как ртуть), а потому не требует особой утилизации, в отличие от люминесцентных.

Также у световых приборов на кристаллах отсутствует мерцание и гудение, что более положительно сказывается на состоянии организма, как физическом, так и психическом. Да и долговечность службы люминесцентных ламп всего около 6 000 часов против 50 000 у светодиодной.

Схема LED-лампы на 220 В

Стандартная лампочка состоит из следующих элементов: корпусной части, электронной части, радиатора. Так, сначала напряжение попадает на цоколь конструкции, а затем передается к микросхеме, где преобразуется в постоянный ток, который требуется для свечения.

Внутреннее устройство LED-лампы

К части корпуса лампочки еще относится цоколь, полимерная оболочка, внутри которой находится пластинка, а также прозрачная деталь – рассеиватель. В дорогостоящих изделиях внутри корпуса находится объемное охлаждающее устройство из алюминия или устойчивого к нагреванию пластика.

В дешевых моделях часто наблюдается отсутствие радиатора, либо он находится во внутренней части, а по краям располагаются углубления. В бюджетных конструкциях, мощность которых не превышает 6 Вт, имеется цельный корпус без какого-либо теплового отвода.

В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла.

В простых моделях плата закрепляется саморезами на пластинку из металла или вставляется в проемы. Тем не менее, такое устройство не позволяет добиться оптимального теплового отвода.

Внутреннее строение светодиодной лампочки

Через пластиковый рассеиватель не получится рассмотреть внутреннее строение. Тем не менее, не рекомендуется приобретать дешевые экземпляры, потому что они имеют минимальный срок использования.

Конструкция светодиодов

Светодиод представляет собой небольшую прозрачную трубку из качественной пластмассы. Внутрь помещается драйвер и гетинаксовая планка с впаянными LED-диодами. С этим и связано отсутствие необходимости во внешней пускорегулирующей аппаратуре. Достаточно подключить лампу к сети 220 В.

Светодиодные изделия имеют стандартный цоколь G13, при этом внутри при помощи медной проволоки колбы происходит соединение между штырями лампы. Благодаря этому электричество можно подавать по любому штырьку.

Светодиодная трубка может иметь длину 600 или 1500 мм, а мощность обычно находится в пределах 9-25 Вт. Свет от источника может быть теплый (желтый) или холодный (белый). Светодиодные лампы выпускаются в разной форме. Наиболее распространенными являются конструкции с классическим корпусом на 5 мм. В верхней части находится линза, в нижней — отражатель, в корпусе — кристалл, который представляет собой излучатель света (начинает светиться, когда через него проходит электроэнергия).

Конструкция линейной светодиодной лампы

С точки зрения электрической схемы конструкция светодиода проста. У него есть два выхода — анод и катод. Алюминиевый отражатель размещен на катоде и внешне напоминает чашку. Основным элементом изделия является полупроводниковый монокристалл с p-n-переходом. При рассмотрении этого компонента вы обнаружите куб, размеры которого приблизительно равны 0,3х0,3х0,25 мм.

Монокристалл через проволочную перемычку подключен к аноду. Корпус производится из полимерных материалов, является прозрачным и в какой-то степени представляет собой фокусирующую линзу. Вместе с отражателем корпус задает угол излучения и направленность света.

Что нужно переделать?

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:

1. Отключить защитный автомат и убедиться в отсутствии напряжения.
2. Снять защитную крышку, получив доступ к элементам схемы.
3. Из электрической цепи исключить конденсатор, дроссель, стартер.
4. Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
5. Остальные провода можно удалить или заизолировать.
6. Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.

Контакты в виде штырьков для подключения светодиодной лампы Т8 отмечены на её цоколе символами «L» и «N».

Переделать люминесцентный светильник с электронным балластом ещё проще. Для этого достаточно выпаять или перекусить кусачками провода, идущие к балласту и выходящие из него. Затем фазовый и нулевой провод соединить с проводами левого и правого патронов светильника. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Намного проще выполнить установку и подключение светодиодной лампы Т8 в фирменных светильниках Philips. Нидерландская компания максимально упростила задачу своим потребителям. Чтобы установить светодиодную лампу длиной 600 мм, 900 мм, 1200 мм или 1500 мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Разбирать корпус светильника и демонтировать дроссель в этом случае не нужно.

При выборе светодиодной лампы Т8 G13 стоит обращать внимание на исполнение цоколя. Он может быть поворотным или иметь жёсткое соединение с корпусом. Наиболее универсальными принято считать модели с поворотным цоколем

Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока

Наиболее универсальными принято считать модели с поворотным цоколем. Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока.

http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/174-skhema-podklyucheniya-svetodiodnykh-lamp-vmesto-lyuminestsentnykhhttp://odinelectric.ru/osveshhenie/istochniki-sveta/kak-zamenit-lyuminestsentnuyu-lampu-na-svetodiodnuyuhttp://svetosmotr.ru/kak-peredelat-svetilnik-dnevnogo-sveta-v-svetodiodnyj/http://strojdvor.ru/elektrosnabzhenie/zamena-lyuminescentnyx-lamp-v-svetilnikax-na-svetodiodnye/http://ledjournal.info/vopros-otvet/zamena-ljuminescentnyh-lamp-na-svetodiodnye.html

Преимущества светодиодов

Люминесцентные (энергосберегающие, как их еще называют) лампы — это газоразрядные конструкции, которые за короткий срок вытеснили привычные лампы накаливания благодаря своей экономичности и долговечности. Теперь их превосходство заканчивается благодаря появлению светодиодных образцов. Изначально они появились практически одновременно с энергосберегающими, но разница в цене какое-то время ограничивала их применение.

Люминесцентные виды — это современная модификация всем знакомых ламп дневного света. Они имеют недостатки:

• внутри колбы присутствует небольшое количество вредной ртути;
• запуск люминесцентных ламп возможен только с ЭПРА (электронный пускорегулирующий аппарат);
• при работе происходит мерцание, заметное невооруженным глазом, вредное и в некоторых ситуациях опасное;
• утилизация вышедших из строя ламп производится только специализированными организациями;
• во время работы светильник может издавать звук;
• цветопередача энергосберегающих устройств не качественная, свет имеет мертвенный, неестественный оттенок.

Светодиодные конструкции лишены этих недостатков полностью. Лед-светильник обладает следующими преимуществами:

• полная экологическая безопасность;
• ровный, не мигающий свет;
• лампа включается мгновенно, без задержек;
• широкий выбор цвета свечения, от холодного синего до теплого красного;
• прочная колба, устойчивая к внешним воздействиям.

Как только цены на светодиодные лампы снизились до приемлемого значения, пользователи активно начали производить замену на этот тип светильников.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

1

Выбор новых светодиодов для замены

Важно помнить, что при выборе светодиодных ламп для замены старой люминесцентной нужно учитывать технические характеристики и габариты обеих

При выборе светодиодов следует обращать внимание на основные характеристики, в первую очередь интенсивность светового потока (в люменах, лм). Потребляемую мощность можно не учитывать, потому что светодиоды более экономичны в работе

На сегодняшний день такие источники света поставляются в различных форм-факторах. Преимущества светодиодных источников света:

низкий расход электроэнергии,естественный спектр света,экологическая чистота, отсутствие вредных веществ.

Новые лампочки работают от стандартной электросети с напряжением 220 В. Если сам осветительный прибор при этом остаётся тем же (меняется только лампа), то нельзя гарантировать работоспособность или достаточно длительный срок службы. Питающие трансформаторы выдают на выходе 12 В переменного тока, поэтому обычная LED лампа будет некорректно работать.

Сравнительная характеристика светодиодов, ламп накаливания и люминесцентных ламп

Соответствие светодиодов люминесцентными лампами по их сравнительной характеристике:

900 лм, 9 Вт – соответствует примерно 18–22 Вт,1180 лм, 13 Вт – соответствует 30–35 Вт,1620 лм, 18 Вт – соответствует 36–42 Вт,1900 лм, 22 Вт – соответствует 58–68 Вт.

Таким образом, если у вас был установлен источник света на 40 Вт, то вам нужно искать новую светодиодную лампочку на 18 Вт и примерно 1600 люменов. Чаще всего заменяются лампы Т8 и Т10, у которых подключение G13 с расстоянием между контактами 13 мм. Их длина составляет 60, 90, 120 и 150 см.

Основные выводы

Подключить светодиодные светильники к бытовой электросети с напряжением в 220В можно по трем вариантам:

Последовательный способ распределения ламп позволяет сэкономить на проводке и сократить монтажные работы по ее укладке и восстановлению поверхности стен. Его главный недостаток – зависимость всех приборов друг от друга – если один перегорит, выйдут из строя все. Параллельная схема лишена этого минуса. Однако платой за это является больший расход проводников и необходимость подключения к каждой люстре по две-три жилы.

Еще один плюс такого способа – возможность использовать полную заданную светосилу лэд-элемента, чего не дает последовательная схема, где напряжение распределяется между всеми светильниками поровну. Лучевой метод – это разновидность параллельного, где все подсоединяемые фонари находятся примерно на равном расположении от центра – распредмодуля. Применяется, когда, например, лампы нужно установить по периметру потолочной поверхности.

В бытовую сеть на 220В также можно подключить светодиодные светильники на 12В. Однако нужно учесть, что они рассчитаны на постоянный ток. Поэтому для последовательной цепочки потребуется выпрямитель, а для параллельной в добавок понижающий трансформатор.
