Как поменять лампу ближнего света на Газели Бизнес и Next

Какие лампы ближнего света установлены на ГАЗелях «Next» и «Бизнес»

Семейство ГАЗель «Бизнес» (ГАЗ 3302) начало свою жизнь в 2010 году, а ГАЗель «Next» – в 2013 году. И если первая модификация, в общем, походила на свой прототип, то вторая была доработана довольно серьезно – от классической ГАЗели остались лишь рама и задний мост.

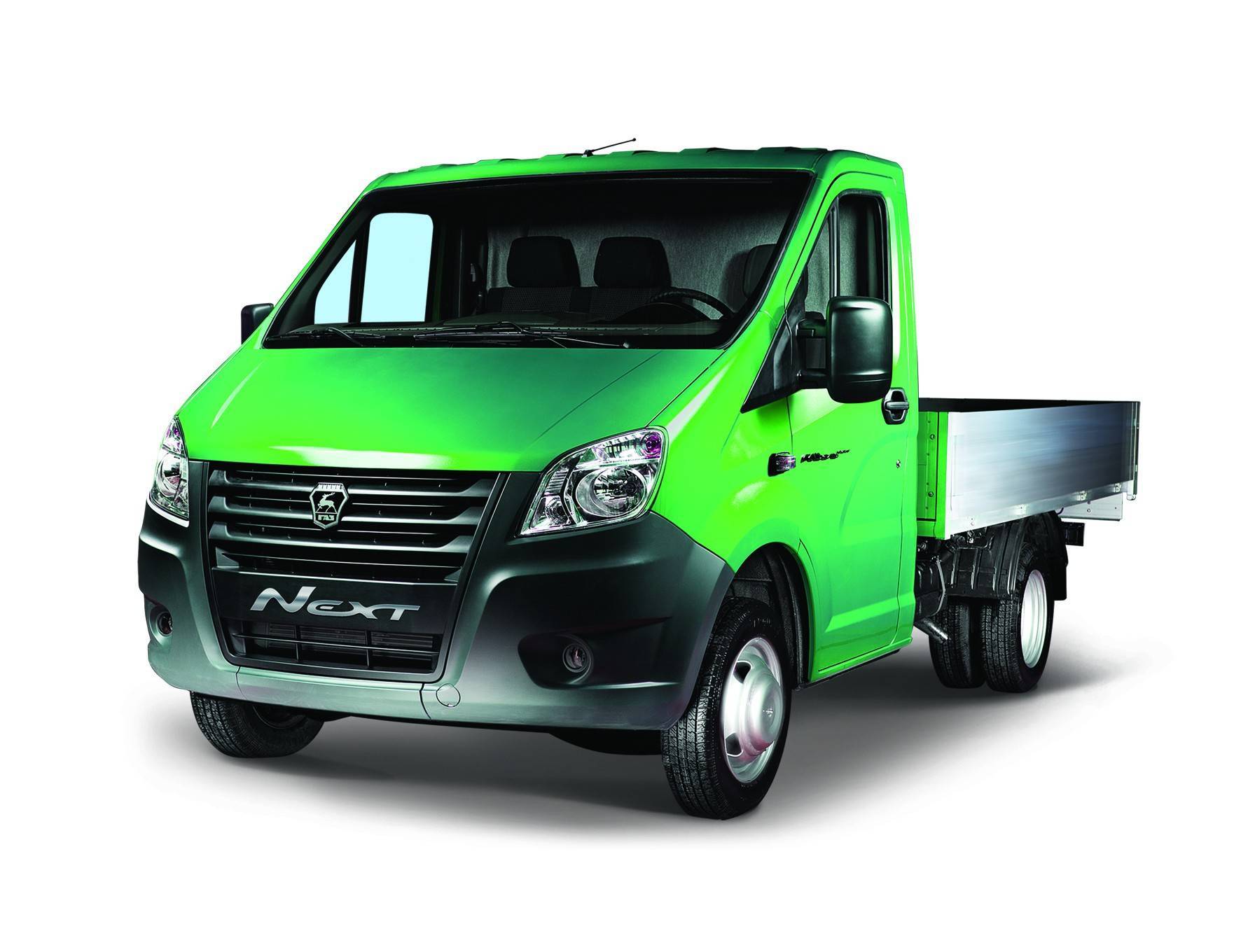

ГАЗ «Бизнес» (слева) и ГАЗ «Next»

Коснулись изменения и световых приборов. Причем фары не только поменяли свой внешний вид, но и изменились конструктивно.

Внешний вид блок-фар семейства «Бизнес» (слева) и «Next»

На фото хорошо видно, что у «Бизнеса» два световых модуля головного света. Здесь за дальний и ближний свет отвечают два раздельных прибора – H1 и H7 соответственно.

Лампы ближнего (слева) и дальнего света ГАЗели «Бизнес»

У «Next» же световой модуль только один, и в нем установлена двуспиральная лампочка H4, отвечающая и за дальний, и за ближний свет.

Лампа для ГАЗ «Next»

Рейтинг качественных лампочек головного света

Существует довольно большое количество производителей автомобильных источников света, которые, в свою очередь, выпускают приборы самых различных характеристик, качества и стоимости. Кому отдать предпочтение? К сожалению, четкого рецепта тут нет – все будет зависеть от предпочтений водителя и, конечно, от состояния финансов. В таблицы ниже я свел продукцию тех брендов, которая, на мой взгляд, заслуживает особого внимания.

Лучшие лампочки для ГАЗ «Next»

• назначение – головное освещение (дальний и ближний);
• цоколь – Н4;
• тип – галогенные.

Модель	Страна-производитель	Создаваемый светопоток, лм	Особенности	Гарантийный срок службы, ч
Philips X-treme Vision;	Польша	1600+15% и 1000+15%	белый спектр, повышенная светоотдача, высокая стоимость, невысокий срок службы	450
Philips LongLife EcoVision	Германия, Польша	1600 и 1000	повышенное время наработки на отказ, устойчивость к вибрациям	3000
Bosch Pure light	Германия, Польша	1600 и 1000	характеристики, максимально приближенные к штатным, умеренная цена	700
Osram Original Line	Германия	1600 и 1000	хорошее соотношение цена/качество	500

Лучшие лампочки для ГАЗ «Бизнес»

• назначение – ближнее освещение;
• цоколь – Н7;
• тип – галогенные.

Модель	Страна-производитель	Создаваемый светопоток, лм	Особенности	Гарантийный срок службы, ч
Philips X-treme Vision	Польша	1500+15%	повышенная яркость, высокая стоимость, невысокий срок службы	450
Philips LongLife EcoVision	Польша	1500	повышенный срок службы, относительно невысокая цена	1500
Bosch Pure light	Германия, Польша	1500	характеристики приближены к штатным лампам	600
Osram Original Line	Германия	1500+10%	повышенная яркость, невысокая стоимость	550

К отдельной категории можно отнести светодиодные лампы. Производителей таких приборов не так уж много, поскольку технология изготовления LED-ламп для автомобилей еще не полностью отлажена, довольно дорогостоящая и трудоемкая. Поэтому на рынке много “неправильной” продукции, которая не подходит для создания качественного света и правильной светотеневой границы.

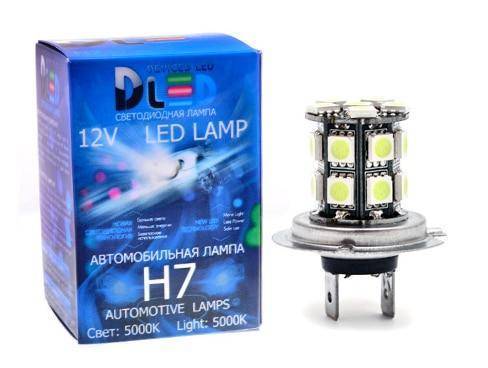

Светодиодная лампа компании Dled

Фары ГАЗель Next. Схема. Регулировка. Применяемые лампы.

1 – гнездо для регулировки светового пучка в вертикальной плоскости; 2 – гнездо для регулировки светового пучка в горизонтальной плоскости; 3 – разъем соединительный; 4 – посадочное гнездо для винта крепления фары к фронтенду (основания рамки радиатора); 5 – рассеиватель.

Схема электрическая.

Контакты	Цепь
1	–
2	Дневной ходовой огонь
3	Общий
4	Дальний свет
5	Общий привода корректора
6	Габаритный свет
7	Управляющий сигнал привода корректора
8	Указатель поворота
9	Питание корректора
10	Ближний свет

Включение габаритного света и света фар осуществляется переключателем наружного освещения модуля управления светотехникой. Переключение света фар (дальний-ближний) и включение указателей поворота осуществляется подрулевым переключателем. Дневные ходовые огни включаются автоматически при включении зажигания, отключение осуществляется переводом переключателя наружного освещения модуля управления светотехникой в положения I и II.

Наклон световой границы ближнего света фар регулируется вращением винтов, установленных в гнезда 1 и 2 с помощью шестигранного ключа.

Первоначальный наклон световой границы устанавливается на заводе- изготовителе автомобилей и указан на табличке рядом с фарой (2,0 %).

Для регулировки фар в зависимости от загрузки автомобиля в фарах установлены электромеханические корректоры, позволяющие водителю изменять угол наклона пучка ближнего и дальнего света. Изменение наклона светового пучка осуществляется переключателем корректора света фар модуля управления светотехникой.

Корректировка угла светового пучка фар проводится изменением положения отражателей фар электродвигателями с редукторами, которые установлены в корпусах фар, и следящей системой. При повороте переключателя корректора света фар модуля подается питание в электродвигатели, которые через редукторы поворачивают отражатели фар на определенный угол.

Угол поворота отражателей определяется и контролируется датчиками следящей системы в зависимости от положения переключателя корректора света.

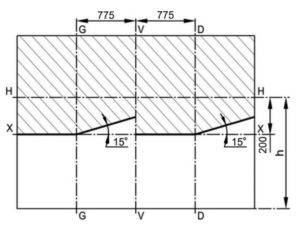

Разметка экрана для регулировки фар.

h=975 мм – высота центра ближнего света фар на автомобиле; V—V – ось автомобиля.

Ручную регулировку фар необходимо производить с помощью экрана в следующем порядке:

• проверить давление в шинах и, при необходимости, довести его до нормы;
• установить снаряженный автомобиль, на ровную, горизонтальную площадку, обеспечив расстояние (10+0,04) м между рассеивателями фар и вертикально установленным экраном;
• повернуть переключатель корректора света фар модуля в положение «0»;
• включить ближний свет;
• отрегулировать световые пучки вращением винтов, установленных в гнездах 1 и 2, поочередно для каждой фары.

У отрегулированных фар горизонтальный участок светотеневой границы должен совместиться с линией X—X, наклонные участки светотеневой границы должны соответствовать рисунку, а точки пересечения горизонтального и начала наклонных участков светотеневой границы – с линиями G–G и D–D. В процессе эксплуатации необходимо следить за исправностью ламп. Лампы с потемневшими колбами необходимо заменять.

Предупреждения.

• Рассеиватели блок-фар выполнены из пластмассы. Поэтому недопустима их очистка от пыли и грязи с использованием различных топлив, других активных веществ и жидкостей, а также сухая протирка щетками и ветошью. Загрязнение необходимо удалять только с обильным поливом этих изделий струей воды.
• При установке в фару галогенной лампы нельзя касаться пальцами колбы во избежание снижения светового потока или разрушения колбы в процессе эксплуатации.
• При определенных неблагоприятных погодных условиях в блок-фарах на внутренней стороне рассеивателя могут появляться «капельки воды» (конденсат), которые должны исчезать с возрастающей температурой при включенном состоянии фар или при движении автомобиля со скоростью 90-120 км/ч ориентировочно через 100 км пути. Конденсат внутри фары не является недостатком качества и не влияет на мощность света.

Замена ламп фары.

1,4 – колодка соединительная; 2 – крышка; 3 – лампа ближнего/дальнего света; 5 – лампа габаритного огня; 6 – лампа дневного ходового огня; 7– лампа указателя поворота.

Внимание. Доступ к лампам фар обеспечивается из моторного отделения автомобиля

Доступ к лампам фар обеспечивается из моторного отделения автомобиля.

Замену ламп фар необходимо выполнять в следующей последовательности:

А что еще?

На некоторые автомобили можно установить омыватели фар: цены начинаются от 3300 рублей.

Если на вашей машине установлены простые рефлекторные фары, можно вставить в них линзованные модули. Иногда автовладельцы устанавливают линзованные фары с разборки от машин в более дорогих комплектациях. Некоторые аналогичным образом устанавливают и ксенон от дорогих вариантов машин той же марки, но к нему необходим автомат регулировки угла наклона светового пучка. Кроме того, технический регламент запрещает замену источника света, либо такую переделку необходимо сертифицировать и вписать в документы.

Стоит ли переплачивать за светодиодные фары при покупке недорогого автомобиля? Ответ — в сравнительном тесте «За рулем».

Что-то не светят? Пара способов отрегулировать фары

Установка противотуманных фар

Установка проводится в обратном порядке.

Полезность противотуманок

• передние ПТФ с лампами мощностью 55 Вт, размер Н11;
• на задний фонарь устанавливается лампа мощностью 21 Вт с маркировкой P21W.

Противотуманки обеспечивают водителю оптимальную видимость во время дождя и тумана. Производитель не всегда штатно комплектует лампами ПТФ заводские модели. Часто на переднем бампере подготовлены посадочные места для дальнейшей установки блоков дополнительного освещения.

Способы крепления

1. Соблюдать ось симметрии.
2. ПТФ расположить ниже фар головной оптики.
3. Фары не должны выступать за габариты авто более чем на 40 см.

Для подключения ПТФ на приборной панели есть штатная кнопка, водителю не требуется врезать дополнительный элемент регулировки.

Схема подключения

В комплекте к ПТФ предусматривается:

• блок-фары;
• набор электропроводки для подключения;
• реле и кнопка для запуска оптики.

Правильно собрать и подключить цепь поможет инструкция с графическим рисунком электроцепи и правилами соединения контактов. Самостоятельный монтаж несложен:

1. Установить фару на бампер.
2. Подсоединить к блоку провода.
3. Вывести колодку под капот.
4. Определить место под прерывающееся реле, установить метку.

Подключение противотуманок к панели управления на торпеде или в салоне проводится по этапам:

1. Соединить согласно схеме проводку между прерывающимся реле и блоком фары.
2. Завести через технологическое отверстие в салон проводку ПТФ.
3. Если на торпеде нет штатного места под кнопку переключателя, обозначить место под выключатель.
4. Смонтировать кнопку, подключить ее к штатной проводке.
5. Заменить все незащищенные участки цепи, проверить правильность подключения.

Наибольшую трудность при монтаже дополнительного освещения водители испытывают при вводе провода фары в штатную электроцепь. Если водитель не имеет опыта автоэлектрика, лучше обратиться в СТО.

Коснулись изменения и световых приборов. Причем фары не только поменяли свой внешний вид, но и изменились конструктивно.

Рейтинг качественных лампочек головного света

Существует довольно большое количество производителей автомобильных источников света, которые, в свою очередь, выпускают приборы самых различных характеристик, качества и стоимости. Кому отдать предпочтение? К сожалению, четкого рецепта тут нет – все будет зависеть от предпочтений водителя и, конечно, от состояния финансов. В таблицы ниже я свел продукцию тех брендов, которая, на мой взгляд, заслуживает особого внимания.

Светодиодная лампа компании Dled

А теперь разберемся, как поменять лампу ближнего света на ГАЗ 3302. Все операции, представленные на фото, будем производить на снятой фаре, поскольку к стоящей на штатном месте камерой не подобраться.

Фиксатор защитной крышки

Под крышкой находятся два светообразующих модуля, в которые установлены лампочки. За ближний отвечает та, что расположена ближе к борту автомобиля. Я пометил ее стрелкой. Прибор имеет два контакта, на которые надеты клеммы питания.

Снимаем контакты с лампы и отжимаем пружинный фиксатор, который удерживает прибор на месте за юбку цоколя.

Извлекаем из посадочного места сгоревший прибор. Надеваем чистые перчатки и устанавливаем на место сгоревшего новый. Если перчаток нет, то новую лампочку держим только за цоколь и не касаемся стеклянного баллона! Установленную лампочку фиксируем пружинной скобой.

Подключаем клеммы питания на место и закрываем люк защитной крышкой, не забыв его зафиксировать пружинной планкой.

Снятие пыльника с люка дальнего/ближнего света

Под пыльником лампа, с надетой на нее трехконтактной колодкой питания. Снимаем колодку, просто потянув на себя.

Снятие колодки питания

Лампочка ближнего и дальнего света фиксируется пружинной скобой, отжимаем и откидываем ее, освобождая источник света.

Снятие пружинного фиксатора Установка новой лампочки ближнего и дальнего света

Извлекаем сгоревший прибор и, надев чистые перчатки, устанавливаем на его место новый.

Надеваем на цоколь лампочки колодку питания, устанавливаем на место резиновый пыльник.

Замена лампы дальнего/ближнего света

Открываем капот и отсоединяем минусовую клемму аккумулятора.

Снимаем резиновую заглушку лампы дальнего/ближнего света.

Отсоединяем колодку проводов от выводов лампы

Выводим из зацепления к крючками пружинный держатель лампы

Извлекаем лампу

Устанавливаем новую лампу в обратном порядке

Замена лампы габаритного света

Открываем капот и отсоединяем минусовую клемму от аккумулятора.

Снимаем резиновую крышку лампы

Извлекаем патрон вместе с лампой из корпуса и вынимаем лампу

Устанавливаем новую лампу в обратном порядке.

Замена лампы дневного ходового огня

Отсоединяем минусовую клемму аккумулятора. Нажимаем на фиксатор колодки проводов и отсоединяем колодку от патрона лампы.

Поворачиваем патрон лампы дневного ходового огня против часовой стрелки и вынимаем ее из патрона.

Вставляем в патрон новую лампу и устанавливаем патрон на место.

Замена лампы переднего указателя поворота

Поворачиваем против часовой стрелки патрон лампы

Извлекаем патрон из блок-фары

Немного утопите лампу в патрон, поверните против часовой стрелки и выньте ее из патрона

Устанавливаем лампу в обратном порядке.

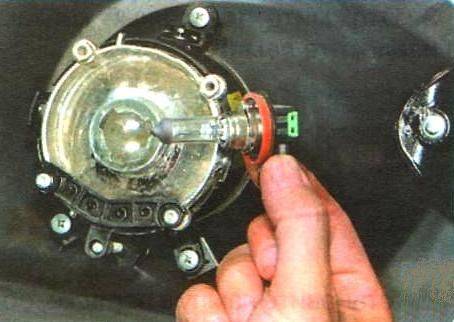

Замена лампы противотуманной фары

Снимаем соответствующий подкрылок (статья – Снятие и установка подкрылков и бампера ГАЗель Некст)

Отжимаем фиксатор крепления колодки проводов и отсоединяем колодку от лампы противотуманной фары.

Поворачиваем лампу против часовой стрелки

Вынимаем ее из отражателя

Нельзя касаться пальцами колбы лампы

Устанавливаем новую лампу в обратном порядке

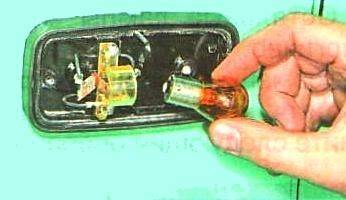

Замена лампы в повторителе поворотов

Выкручиваем винт крепления рассеивателя

Снимаем рассеиватель

Немного утапливаем лампу, поворачиваем против часовой стрелки и вынимаем лампу

Вставляем новую лампу в патрон

Устанавливаем рассеиватель.

Замена ламп в заднем фонаре

Выкручиваем четыре винта крепления рассеивателя заднего фонаря

Снимаем рассеиватель

Немного утапливаем лампу в патрон, поворачиваем против часовой стрелки и вынимаем лампу из патрона.

Устанавливаем лампы и рассеиватель.

Замена ламп освещения номерного знака

Если фонари установлены в противоподкатном брусе рамы:

Выкручиваем винт крепления рассеивателя

Снимаем рассеиватель

Нажав на лампу, поворачиваем ее против часовой стрелки и извлекаем лампу

Устанавливаем лампу в обратном порядке

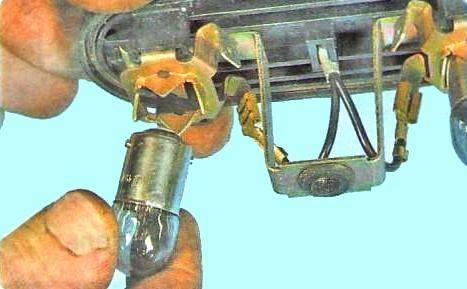

Если фонари установлены на задней поперечине платформы кузова:

Поддеваем отверткой

Извлекаем фонарь освещения номерного знака

Сдвигаем с фланца фонаря резиновый колпак

Отсоединяем колодки с проводами от клемм фонаря

Отжимаем пружинный контакт и извлекаем лампу

Устанавливаем лампу в обратном порядке.

Замена лампы плафона освещения кабины

Поддеваем край рассеивателя плафона

Откидываем рассеиватель на шарнире

Отжимаем пружинный контакт и вынимаем лампу

Устанавливаем лампу в обратном порядке

Замена лампы выключателя аварийной сигнализации

Выкручиваем два винта в углублениях нижней части кожуха

Тянем вверх

Снимаем верхнюю часть кожуха

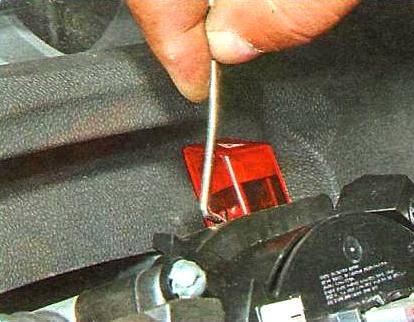

Отжимаем фиксатор

Снимаем кнопку выключателя

Вытягиваем из патрона бесцокольную лампу

Устанавливаем лампу в обратном порядке

Фары

• Ближний/дальний свет – H4 – 55/60
• Габаритные огни W5W – 5
• Указатели поворота PY21W – 21
• Дневной ходовой огонь PY21W – 21

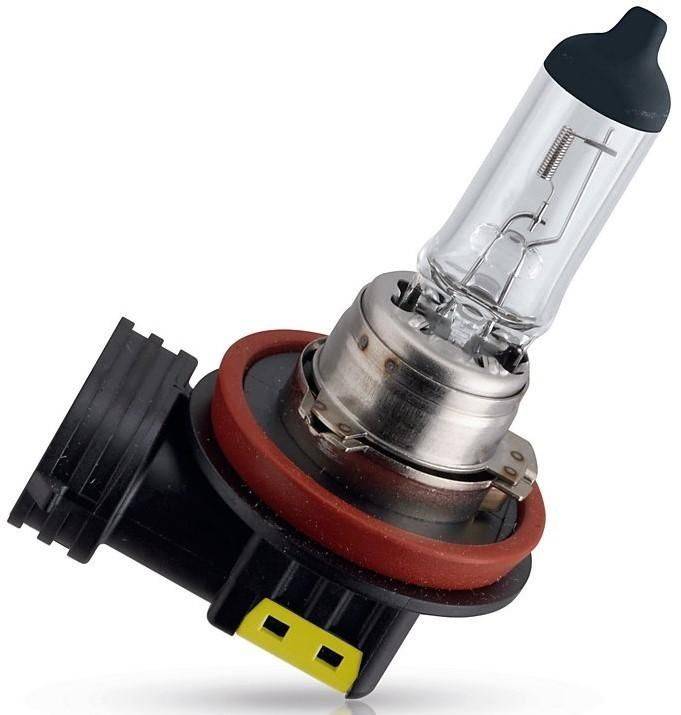

• Противотуманная фара – H11 – 55
• Боковой указатель поворота – PY21W – 21
• Плафон освещения кабины – C10W – 10

Задние фонари

• Указатель поворота – PY21W – 21
• Габаритные огни – R5W – 5
• Стоп-сигнал – PY21W – 21
• Противотуманный свет – PY21W – 21
• Свет заднего хода – PY21W – 21
• Контрольная лампа выключателя аварийной сигнализации – А12-1,2 – 1,2
• Фонари освещения номерного знака – W5W – 5
• Освещение прикуривателя и розетки – А12-1,2 – 1,2

Инструмент и принадлежности

Комплект инструмента и домкрат упакованы в специальный вкладыш и размещены с левой стороны сиденья водителя.

При продаже к автобусу прикладывается комплект инструмента и принадлежностей, в который входят: ключ баллонный S 27, ключ для демонтажа колпаков колес S 14, вороток, домкрат гидравлический и рым-болт.

Автобус комплектуется двумя огнетушителями ОП-2.

Один огнетушитель закреплен на поручне кабины справа от сиденья водителя.

Второй огнетушитель размещен в салоне. Он крепится к настилу пола под двухместным сиденьем около задней запасной двери.

Правила пользования огнетушителем указаны на этикетке.
Рекомендуемое место размещения аптечки первой помощи (приобретается владельцем автобуса) — в кармане левой обивки боковины, слева от сиденья водителя.

Как настроить

Для регулировки газелей фар вам понадобятся:

• Заправленный и укомплектованный автомобиль с накачанными шинами;
• Горизонтальная и ровная поверхность.

«Граница» означает массу транспортного средства с домкратом, запасным колесом и инструментом. Рекомендуется проводить процедуру в пасмурную погоду или ночью, чтобы результат регулировки фар был лучше виден.

Необходимые инструменты и материалы

Для настройки вам необходимо:

• Крестовая отвертка;
• В зависимости от модели автомобиля может пригодиться шестигранный ключ на 4 и 6;
• Экран с маркировкой, он может служить фанерным листом 1 на 2 метра, стеной гаража или другой плоской горизонтальной поверхностью;
• Что-то плотное, чтобы перекрыть свет — фанера, тряпка и т. Д.

Чтобы отрегулировать фары «Газели», вам нужно поставить машину весом до 75 кг или разместить помощника примерно такого же веса в салоне, это необходимо для правильного распределения веса.

Пошаговые инструкции и схема работы

Отрегулировать фару «Газли», сделать это самостоятельно в несколько этапов:

1. Машина заправляется, шины накачиваются до номинального давления, а домкрат, запасное колесо и другие инструменты в комплекте установлены.
2. Автомобиль размещен на ровной горизонтальной поверхности, в 5 метрах от экрана.
3. Для точной настройки экран обозначается экраном. Пример: есть два варианта макета: A — для маркировки на диффузоре AL; В — для диффузоров OSVAR. Условные обозначения: размер h — высота света, этот размер должен быть равен расстоянию от центра фар до поверхности участка; V-V — ось газели.
4. Если есть электрический корректор, его ручка установлена ​​в 0.
5. Помощник сидит на месте водителя или грузит. Затем газель прокачивают несколько раз, чтобы корпус правильно выровнялся с колесами. Затем нагрузка снимается.
6. Затем включите ближний свет. Регулировка фар осуществляется по очереди, вторая на момент регулировки должна быть накрыта. Для этого вы можете использовать свою руку, лист фанеры, толстую ткань, другие удобные инструменты, которые блокируют свет.
7. Внесите коррективы в вертикальной и горизонтальной плоскостях. Конструкция светового модуля: На рисунке: 1 — диффузор; 2 — картридж поворотного сигнала; 3 — регулятор горизонтальной регулировки; 4 — крышка луковицы короткого пучка; 5 — регулятор вертикального положения; 6 — разъем для проводов; 7 — крышка лампочки дальнего света; 8 — корпус; H1, H7 — лампы с коротким и длинным лучом; PY21W — индикаторная лампа; W5W — боковой свет.
8. Используйте ручку 3 и отвертку в гнезде 5 для регулировки освещения, пока верхний предел потока не совместится с линией на экране X-X и линиями G-G и D-D с центрами левой и правой балок фар соответственно.
9. После настройки одного вам нужно настроить другой.

READ Как Снять Верхний Бардачок На Газель Бизнес

Иногда регулировки не помогают, при хорошем управлении и винтах C и D фары не падают на место или быстро гаснут. Это типичная болезнь старых газелей. Автомеханики считают, что причиной этого является искажение оптических разъемов и других элементов блока питания. Новые машины менее подвержены этому.

Лампы на газель — поиск по DRIVE2

Ближний/дальний свет через реле + лампы 100/90w — ГАЗ 31.

. ЦПС (центральным переключателем света) не расчитана на лампы 100W поэтому разгрузка

30 амперных (4х контактных) или 2шт. 70 амперных (4х контактных, реле стартера от газели ).

LED лампы в рефлекторные фары — ГАЗ Газель , 2.5 л., 1996.

Всем привет! На Ауди стоял штатный ксенон и свет соответственно был чисто белым. Так вот как пересел на газель мне сильно не нравился желтый свет галогеновых ламп .

Светодиодные лампы ближнего света цоколь H7 — ГАЗ Газель .

ГАЗ Газель Газ 2790 › Бортжурнал › Светодиодные лампы ближнего света цоколь H7.

ГАЗ Газель 2007, двигатель гибридный 2.0 л., 140 л. с., задний привод, механическая коробка.

LED лампы на ближний свет. — ГАЗ Газель , 2.5 л., 2007 года на.

Привет всем! Надоело ездить ночью на дальнем свете.Хотя никто и не “моргал”, но самому не приятно создавать дискомфорт другим. Пробовал менять лампы , лучше не стало.

Фары, битва за свет или газелист из меня так себе — ГАЗ Газель .

Доброго всем времени суток. Постоянные читатели блога знают, что на одной из машин я уже давно вел битву за свет, пытаясь добиться внятного результата от фар модификации Освар.

Лампы ПТФ — ГАЗ Газель , 2.4 л., 2006 года

Всем привет! Наткнулся в городе на магазин по авто свету, купил в калину лампы в габариты и в газель взял в птф Н 11. Удивило то что магазин даёт гарантию на свою продукцию.

Поставил в Ближний лампы Koito. — ГАЗ Газель , 2.4 л., 2006 года.

Отзыв владельца ГАЗ Газель — тюнинг.

ГАЗ Газель “405 ” › Бортжурнал › Поставил в Ближний лампы Koito. Maik906 Был больше месяца назад.

Диодные лампы Н4 — ГАЗ Газель Next, 2.7 л., 2017 года

Всем привет. Хочу поделиться опытом эксплуатации диодных ламп на газель Некст, единственный плюс от них это красивый внешний вид авто и все!

Какие лампы лучше поставить в фары? — Сообщество.

Товарищи ВОЛГОВОДЫ помогите с решением такой проблемы. Какие лампочки лучше поставить? а то при дожде в темное время суток света ни какого можно сказть?пробывал.

Светодиодные лампы в фары — ГАЗ Газель , 2.9 л., 2014 года на.

Ну вот уже проехали 210 тыс.км., больших проблем не было, начало выдавливать масло с редуктора, оказалось всё просто, забит сапун, прочистил.

Газель бизнес — замена лампы ближнего света.

Перегорела лампа ближнего света. Трудностей по замене быть не должно, но есть нюанс

Дается инструкция по замене лампы ближнего света на автомобиле газель бизнес с.

Лампы H7 обзор — ГАЗ Газель , 2.4 л., 2007 года

Лампы дешевле всего заказывать в интернет магазинах, КАТАЛОЖНЫЕ НОМЕРА ПРИЛАГАЮТСЯ. Фоткать то, как светит нет особого смысла.

Как я на газель скандинавский свет делал… — ГАЗ Газель .

Будет много букв, картинки тоже будут… Год назад поставил я туманки. Поставил специально, чтобы ездить с ними днём, поэтому включаются они у меня отдельно от габарит.

Галогеновые лампы на помойку — ГАЗ Газель , 2.5 л., 2006 года.

ГАЗ Газель Jz › Бортжурнал › Галогеновые лампы на помойку.

ГАЗ Газель 2006, двигатель бензиновый 2.5 л., 200 л. с., задний привод, автоматическая коробка передач — электроника.

Новые лампы Oslamp LED — ГАЗ Газель Next, 2.8 л., 2016 года на.

Хотел чтобы фары светили ярко белым а не свойственным для галогена желтоватым светом, так как за ксенон можно и лишиться прав.

Лампы для соболя. Лампочнозапасливая тема. — ГАЗ Соболь.

Отзыв владельца ГАЗ Соболь 4х4 — другое. Чем мне соболек нравится, так тем, что с ним заранее надо думать о запчастях, да и вообще надо думать, что-то придумывать, мечтать о.

лампы ближнего света… — ГАЗ Газель , 2012 года

Маленькая запись о том какие лампы не стоит брать.из бюджетных… хватает не больше месяца.поменял комплекта три.вот одни из них. но вот поставил маяк причем тоже не дорогие.и.

Светодиодный ближний свет в газель бизнес — ГАЗ Газель .

В предыдущих машинах стоял всегда у меня ксенон h4 переходил из машины в машину и сейчас остался, дома лежит комплект установки, выложил на авито.

Лампочки в фары. — ГАЗ Газель , 2.3 л., 2007 года

Раньше на бэхе ездил с ксеноном. Бло вообще кайфово, глаз отдыхал. На газельку его не воткнуть к сожалению. Если конечно с доработками и фин. вложениями, то может быть.

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

• дальний свет – используются лампы H1 12 B, 55 Вт;
• ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
• передний габарит – W5W 12 В, 5 Вт;
• передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

1. Тщательно обезжирить внутреннюю поверхность.
2. Ждать 3 минуты, пока не выветрится сольвент.
3. На светодиодную полосу наклеить двусторонний скотч.
4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

1. Прогреть старые фары феном, направлять поток воздуха на стекло.
2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.

1. Почистить отражатель или заменить деталь.
2. Подготовить посадочное место, убрать остатки клея.
3. Нанести слой герметика на новые стекла.
4. Скрутить провода и вывести их за отражатель.
5. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
6. Установить поворотник.
7. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

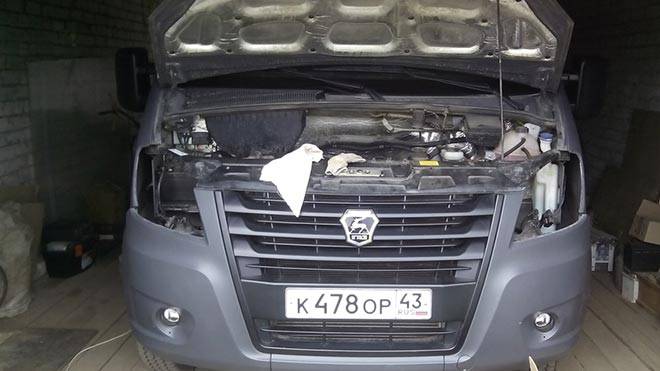

Замена передних фонарей на «ГАЗель Некст» будет отличаться:

1. Отсоединить минусовую клемму от АКБ.
2. Снять передний бампер.
3. Открутить болтовые крепления фары от основы радиаторной рамки.
4. Отжать фиксатор колодки.
5. Отсоединить колодку от разъема.
6. Потянуть блок вперед, снять гнездо шарнира на нижней опоре корпуса (оно крепится на основе радиаторной рамки).
7. Снять блок-фару.

Установка нового блока производится в обратном порядке.

Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Описание оптики

Передняя оптика служит для освещения дороги. При плохой видимости во время выпадения атмосферных осадков, обычная оптика плохо выполняет свою функцию, даже если установлен ксенон. Происходит это от того, что свет отражается от капель дождя, тумана и т.д., создавая перед машиной белую пелену, что ограничивает видимость.

В этой ситуации выходом является установка противотуманных фар. Они равномерно освещают дорогу и уменьшают риск возникновения опасной ситуации на дороге. На Газели Некст противотуманки устанавливаются на заводе. Можно установить в ПТФ ксенон.

Газель Некст зеленого цвета

Установленный дневной ходовой огонь (ДХО) помогает определить положение транспорта в дневное время. Можно установить противотуманные фары с ДХО. Задние фонари на Газель выполняют функции предупреждения и сигнализации водителей, движущихся позади автомобиля, о торможении, повороте и т.д.

Кроме того, на машинах устанавливается фонарь освещения номерного знака, чтобы его было видно в темное время суток. Таким образом, фонарь задний Газель служит для повышения безопасности на дороге и предупреждения опасных ситуаций.

Светодиоды в задних фонарях

Многих водителей не устраивает штатное освещение, поэтому они устанавливают вместо ламп накаливания светодиодные огни, ксенон. Правда, после замены ламп в головного освещения на ксенон, может потребоваться регулировка фар. Для этих целей предназначен корректор фар.

Характерные неисправности

Наиболее частой причиной неисправности фар является коррозия и окисление.

Кроме этого существует ряд неисправностей, которые возможны с ПТФ:

• перегорел предохранитель;
• перегорела лампочка;
• неисправно реле;
• не работает выключатель ПТФ;
• плохая масса на кузов от реле либо от противотуманок;
• отсутствует питание, возможно нарушена целостность проводки.

Неисправные детали следует заменить.

Выбирая ПТФ, нужно обращать внимание на внешний вид комплекта, в маркировке изделия должна присутствовать буква «В». Особое внимание следует уделить герметичности между корпусом и рассеивателем. Если будет нарушена герметичность в этом месте, это приведет к сокращению срока эксплуатации оптики

Если будет нарушена герметичность в этом месте, это приведет к сокращению срока эксплуатации оптики.

Противотуманные фары на Газель отличаются формой исполнения. Они могут быть квадратными, круглыми и овальными. ПТФ различаются оптическими схемами, в которых для достижения максимального светового потока используется минимальная расходуемая мощность (автор видео — ZapPri TV).

Наибольшую популярность приобрели противотуманные фары с параболическим отражателем, благодаря которому световой поток формируется в виде горизонтальной полосы. КПД таких фар достигает 27%. Более высоким КПД до 45% обладают противотуманки с отражателем, имеющим свободную форму, но из-за высокой стоимости они не получили широкое распространение.

Может, просто протереть?

Грязная фара — плохая фара. Когда за бортом слякотно и грязь летит из-под колес всех машин, любой водитель время от времени хватает тряпку и протирает фары. Однако и в сухую погоду фары могут быть покрыты коркой застарелой грязи, удалить которую вечно некогда. Помните: протирая фары «насухо», мы царапаем поликарбонатное «стекло». В итоге под воздействием солнечного ультрафиолета и протирок фара постепенно становится мутной и желтоватой. Наружную поверхность прозрачного колпака нужно отполировать.

Как полировать

Существует два основных способа полировки фар: механический и химический.

https://youtube.com/watch?v=rC36NlqUyj4

Внешний вид обновления

Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Дизайн панели приборов Газели бизнес

Минусом такой панели является то, что на большинстве Газелей придется немножко попотеть при подключении. Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.

Основные выводы

На Газели первых производственных лет и до 2003 года и последнего поколения Next в фарах близкого света используются двухнитевые лампы с цоколем Н4. В версиях авто 2003-2010 гг. И «Бизнес» применяется однонитевая модель типа Н7. При всем этом их мощность стандартна и не превосходит 55 Вт. Посреди более надежных для подмены используются светоисточники последующих образцов:

• Филипс X-treme Vision.
• Осрам Original Line.
• Филипс LongLife EcoVision.
• Бош Pure light.

При подмене лампы необходимо учесть версию и год выхода Газели, особенности строения системы близкого света на ней, также быть усмотрительным и не загрязнять поверхность ее пробирки.

Если вы имеет опыт выбора и подмены ламп близкого света на Газели хоть какой модификации, непременно опишите собственный опыт в комментах.

Поменять лампу в Газели нетрудно, хотя и придется засовывать в корпус руку и работать, не видя самой конструкции, спецы говорят, что при определенной сноровке подмена 2-ух ламп занимает менее 5 минут. Видео в этой статье наглядно покажет некие принципиальные моменты рабочего процесса.

Приглянулась статья? Смотрите за новыми мыслями нужных авто советов в нашем канале. Подписывайтесь на нас в Yandex.Дзене. Подписаться.

Авто Газель очень обширно всераспространены в нашей стране и употребляются в самых различных сферах. Они ценятся за простоту и дешевое сервис, при этом многие виды работ можно выполнить и без помощи других. Свет относится к тем функциям, которые должны работать без перебоев, потому что от этого впрямую зависит безопасность движения, мы разглядим главные аспекты, касающиеся этого вопроса в данном обзоре.

Как выбрать качественный вариант

Чтоб не ошибиться при покупке, помните несколько обычных, но нужных советов:

• Принципиально, чтоб изделие соответствовало необходимым характеристикам. В рассматриваемой нами модели употребляются лампы с цоколем Н7, нужна мощность 55 Ватт, напряжение 12 Вольт.
• Очень принципиально избрать высококачественный вариант, потому малая стоимость ни при каких обстоятельствах не должна быть определяющим фактором, в большинстве случаев дешевенькие изделия и служат недолго, и работают совершенно не потому что заявлено. Отдавайте предпочтение известным брендам, которые издавна представлены на рынке.
• Не стоит получать изделия, не надлежащие заводским требованиям. К примеру, внедрение ксенона противоречит требованиям ПДД, либо же если вы приобретете галогеновые лампы очень большой мощности, то навряд ли качество света улучшится, зато возрастет нагрузка на проводку, что может привести к ее ускоренному износу. (См. Также статью Схема проводки Газель: особенности.)
