Как поменять лампочки в приборной панели ВАЗ 2114

Решение проблемы

В магазинах представлены несколько вариантов источников света для замены ламп в комбинации приборов:

• традиционные лампы накаливания,
• светодиод в пластиковом патроне,
• SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.

Количество ламп подсветки и контрольных — до 19 штук. Оно незначительно меняется в зависимости от исполнения комбинации приборов и модификации машины. Многие автовладельцы делают выбор в пользу светодиодов из-за меньшего энергопотребления и большего срока службы. Такая подсветка ярче и даёт интересный голубоватый цвет вместо штатного зелёного. Но из-за устройства диода регулятор яркости подсветки приборов не будет работать, всегда включая её на полную мощность. В дальней дороге ночью это может отвлекать и раздражать глаза. Но в любом случае выбор источников света остаётся за вами.

Как заменить лампочки подсветки

Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.

Для замены понадобятся следующие приборы:

• крестовидная отвёртка;
• набор новых лампочек.

Замена подсветки

Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.

Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой

Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки

Как разобрать приборную панель

Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.

Схема разбора приборной панели ВАЗ 2114

Разбирается приборная панель на ВАЗ 2114 по следующей схеме:

1. Выкручиваются три самореза, снимается нижний выступ и накладка.
2. На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
3. Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
4. От прикуривателя отсоединяется жгут проводов.
5. С рычага переключения передач снимается рукоять.
6. Снимаются крепежи печки.
7. Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
8. С панели снимаются декоративные вставки, патроны ламп и светодиоды.
9. Снимается лампа подсветки гидрокорректора ключом на 21.
10. Демонтируются верхние и нижние саморезы.

После завершения демонтажа приборной панели электросхема проводки закрывается, дабы избежать попадания на нее пыли, влаги или грязи.

Заменить в панели приборов ВАЗ 2114 можно только 8 ламп из 13.

Перед установкой новых ламп с панели приборов снимается пластиковая накладка

Замена ламп подсветки

После снятия пластика можно приступать к самому процессу замены ламп.

1. Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.

2. Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности.

3. Подключается питание и проверяется работоспособность обновлённой подсветки.

4. Осуществляется обратная сборка приборной панели. Проводка аккуратно выводится к плате и крепится к ней, благодаря чему детали не будут мешать во время сборки.

5. Все стрелки датчиков и приборов должны правильно располагаться. Если слишком торопиться во время установки, можно их сломать или погнуть.
6. Вся конструкция крепится шурупами.
7. Питание светодиодов и лампочек объединяется, размещаются на свои места стрелки с выставлением на нулевые показатели.

8. Работа приборов и датчиков панели обязательно проверяется бортовым компьютером. Если все функционирует нормально, приборная панель собирается и возвращается в исходное состояние.

Видео: замена лампочек подсветки приборной панели ВАЗ 2114

Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.

Снятие панели приборов и замена лампочек

Чтобы снять приборку, необходимо иметь крестообразную отвёртку и «ловкие руки». Замена лампочек в приборной панели ВАЗ 2114 возможна только при снятой панели.

Для этого снимается декоративная накладка магнитолы, которая связана с ней. Для этого используют отвёртку

Начинать необходимо с нижнего края, проделывать всё нужно очень осторожно, чтобы не повредить хрупкие пластмассовые детали. Когда она немного сдвинется с места, следует потянуть его немного на себя и можно освобождать верхнюю часть

Нужно отключить провод от прикуривателя;
Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
Снова необходимо отсоединить все провода, идущие к панели;
Выкручиваются четыре самореза и панель можно вынуть со своего места

Делать это необходимо осторожно и аккуратно.. Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям.
Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда

Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу

Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям.
Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда. Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу.

После замены перегоревшей лампы патрон устанавливается в гнездо, снова очень аккуратно. После этого панель можно ставить на своё место. Установка происходит в обратной последовательности. Чтобы не оказалось, что не работает приборная панель ВАЗ 2114, не забудьте подсоединить все снятые ранее провода и разъёмы на свои места.

Последнее время многие владельцы вазовских машин занимаются различным видом тюнинга, в том числе и модернизацией щитка приборов. Существует большое количество вариантов такой модернизации. Можно сделать белую подсветку панели приборов, произвести замену ламп светодиодами, поменять шкалы приборов. Встречаются и такие варианты, где подсвечены стрелки приборов, а также другие варианты переделок.

http://autovaz-2114.ru

И так я, продолжаю ремонт своего автомобиля. Вопрос стал в том, что я купил через интернет магазин себе маршрутный компьютер мультитроникс Х 140. В месте штатной установки его на панель должен был быть разьём для его подключения, что абсалютно облегчает задачу при его установке но разьёма не оказалось. В моей памяти всплывали картинки в которых он настойчиво находился там в разьёме для установки и эта мысль не давала мне покоя. На днях устанавливал колонки на передние двери и всё время искал этот разьём глазами и убеждался, что надо как то лезть под панель, а разбирать всю мне очень не хотелось так как был наслышан о трудоёмкости этого процесса. У меня не работала одна лампа подсветки на датчике авто прбега и в очередной раз просматривая названия роликов на хостинге ютюб в надежде найти ролик с установкой маршрутного компьютера при отсутствии разьёма, а таковых нет я, наткнулся на ролик по замене ламп на панели приборов. Просмотрев его я возрадовался простоте этого процесса и предвкушением всё же убедить себя в полном отсутствии разьёма я закупился пятью лампами на замену (так на всякий случай) и сейчас после работы приступил к раскурочиванию своего авто. И так начнём.Для начала снимаем боковые панели с лева и с права:

Левая панель

Правая панель

Затем откручиваем по самарезу держущих саму переднюю панель:

Снимаем переключатель вентилятора и ползунки регулировки с печки:

Переключатель вентирятора пришлось поддеть отвёрткой, а ползунки снялись легко хотя там есть защёлки возможно потребуется, что то плоское что бы отжать защёлку.

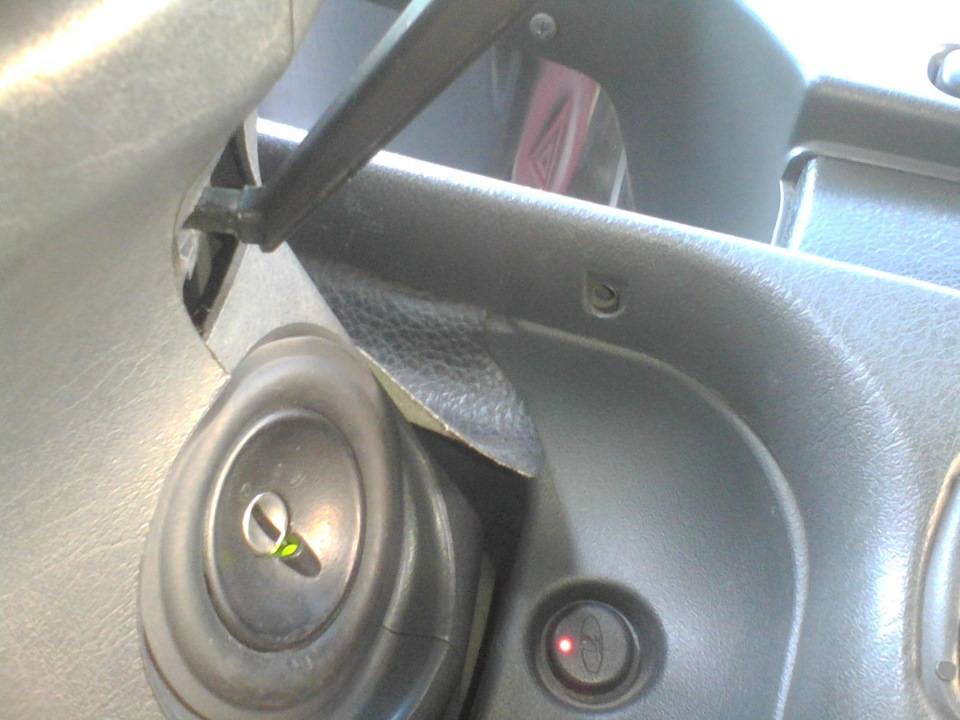

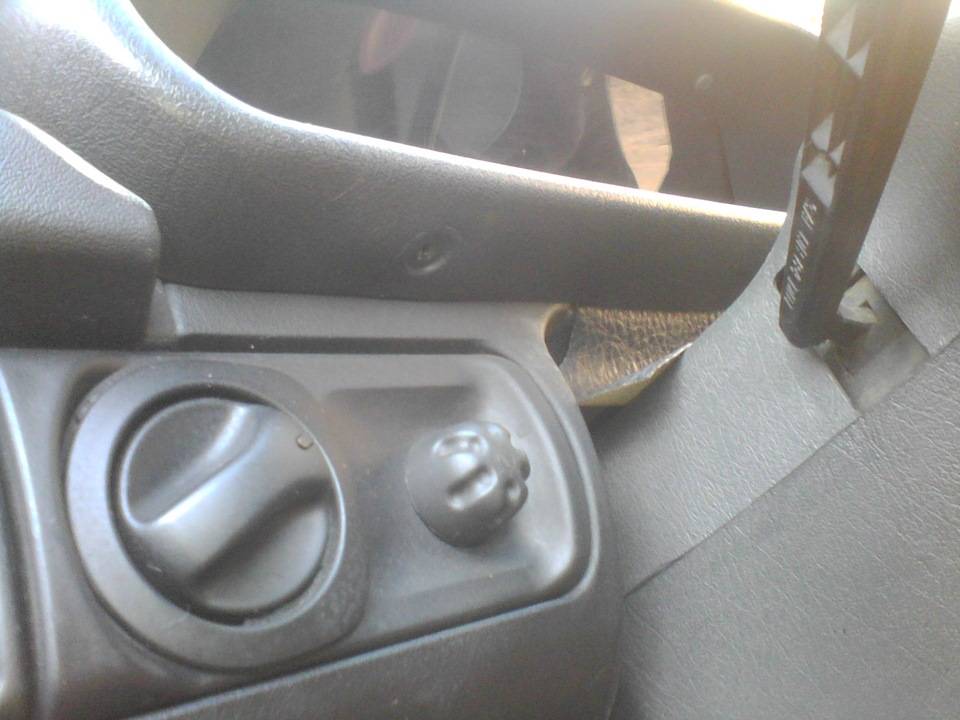

Снимаем заглушку с права на панели в виде не понятного знака. Госамарез самарез крепящий панель:

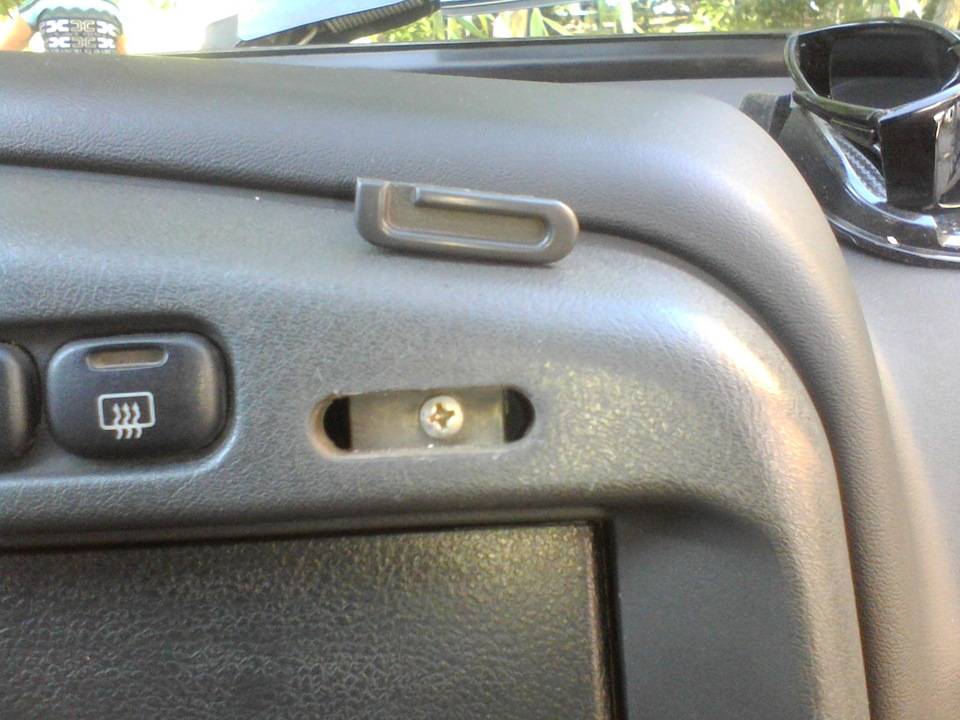

Откручиваем самарезы сверху приборной панели:

Вот они с верху

Снимаем самарезы снизу панели приборов. У меня они отсутствовали так как там уже кто то лазил. Поэтому я снял пустые отверстия:

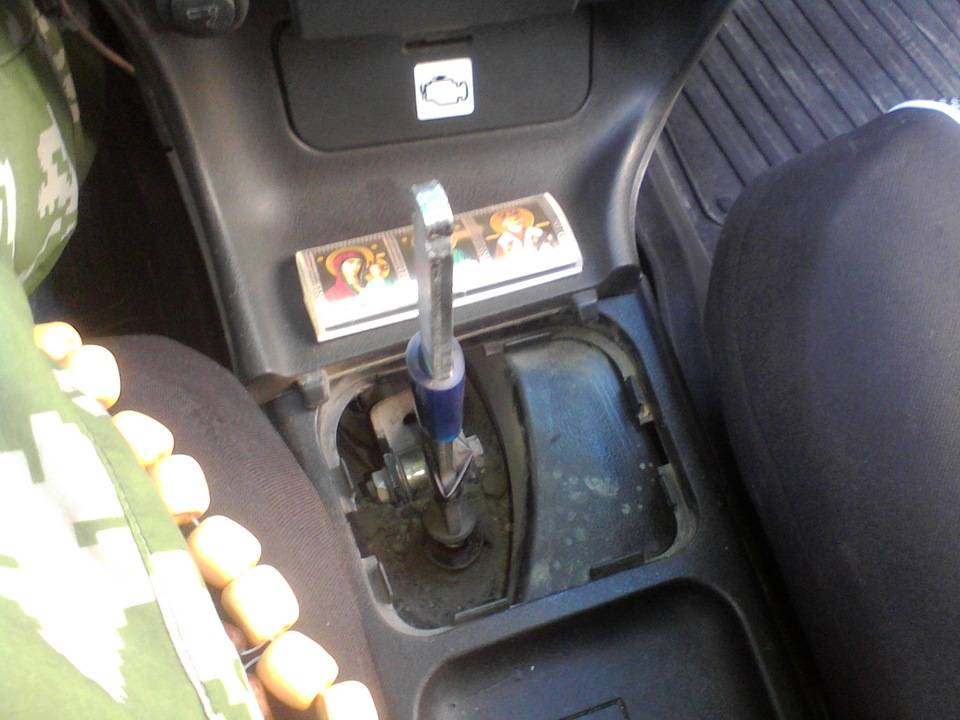

Снимаем чехол с рычага переключения передач, ставим любую передачу 2; 4 без разницы:

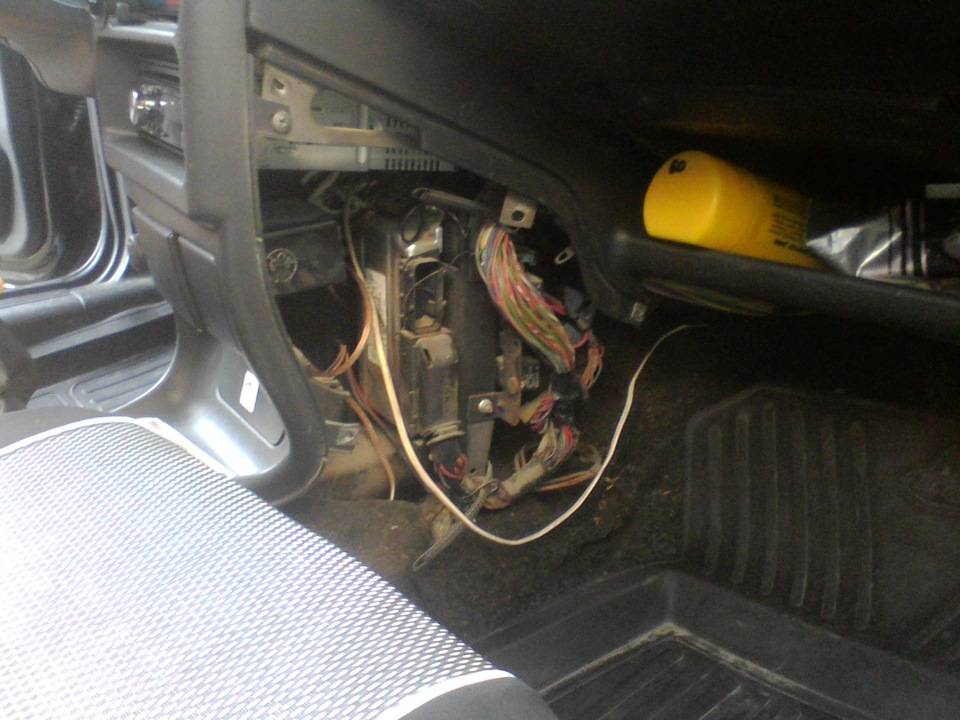

И тянем панель на себя. Выходит в натяжку но выходит достаточно, что бы добраться до приборной панели.И четь не забыл. О радость то какая я нашёл разьём для подключения маршрутного компьютера:

Счастье то какое!

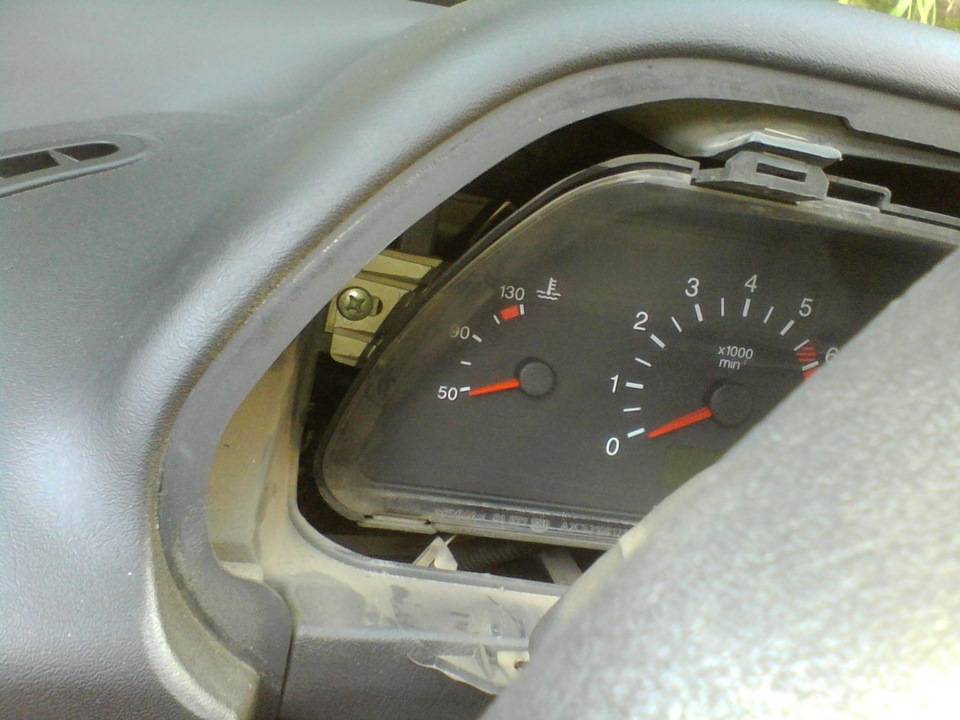

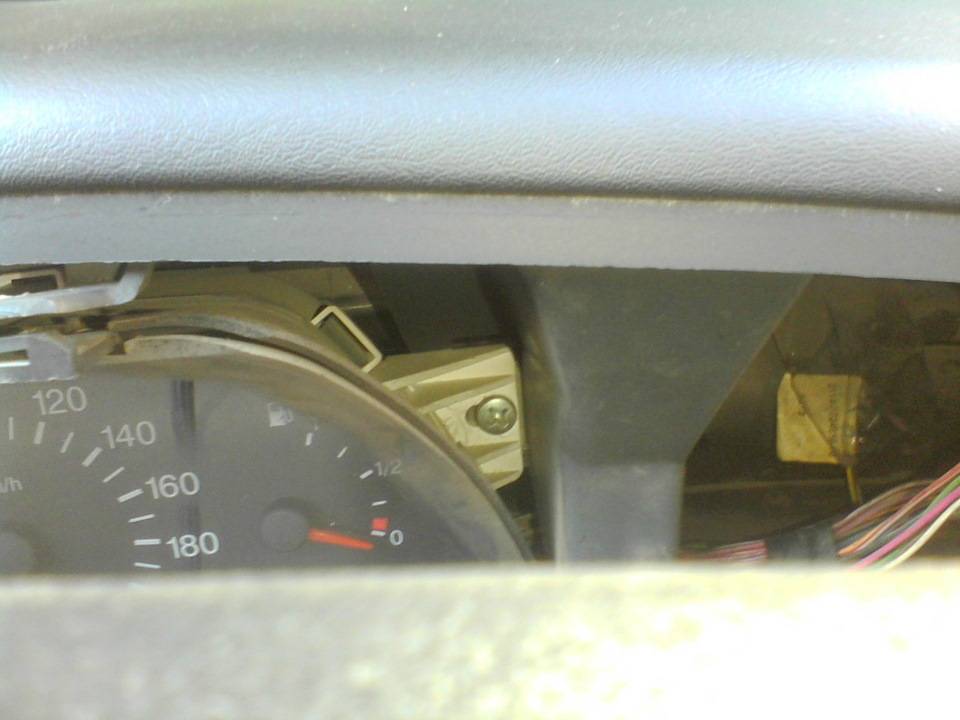

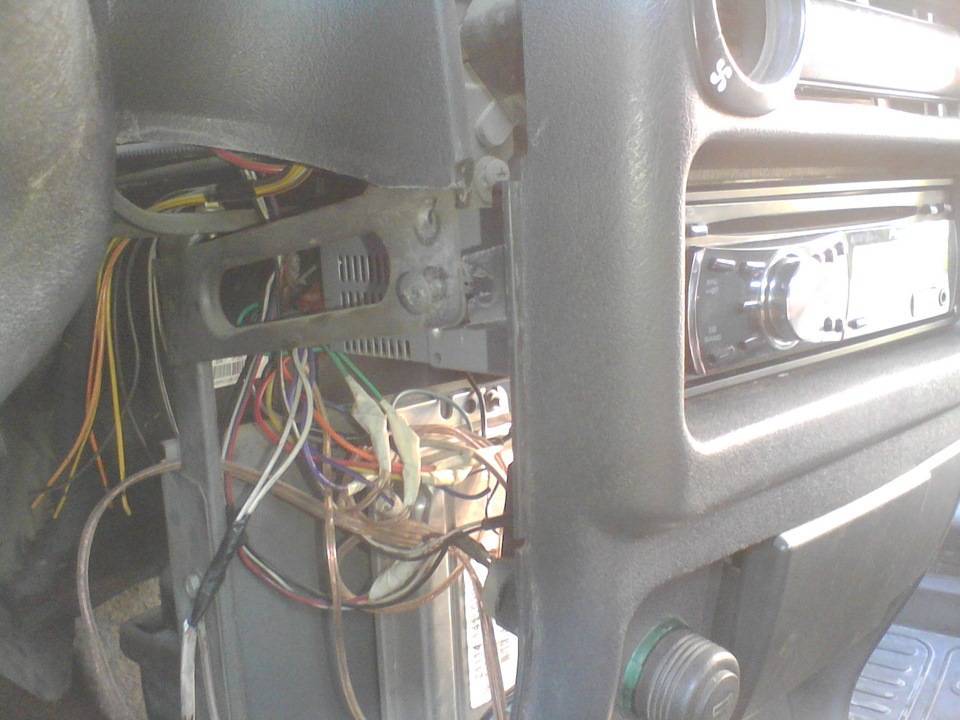

Приступаем к демантажу панели приборов. Возможно, что у вас она ещё будет крепиться на самарезы вверху у меня крепилась только на два боковых болта:

Откручиваем их и вытаскиваем панель на сколько возможно ещё удерживают ещё два разьёма которые надо снять:

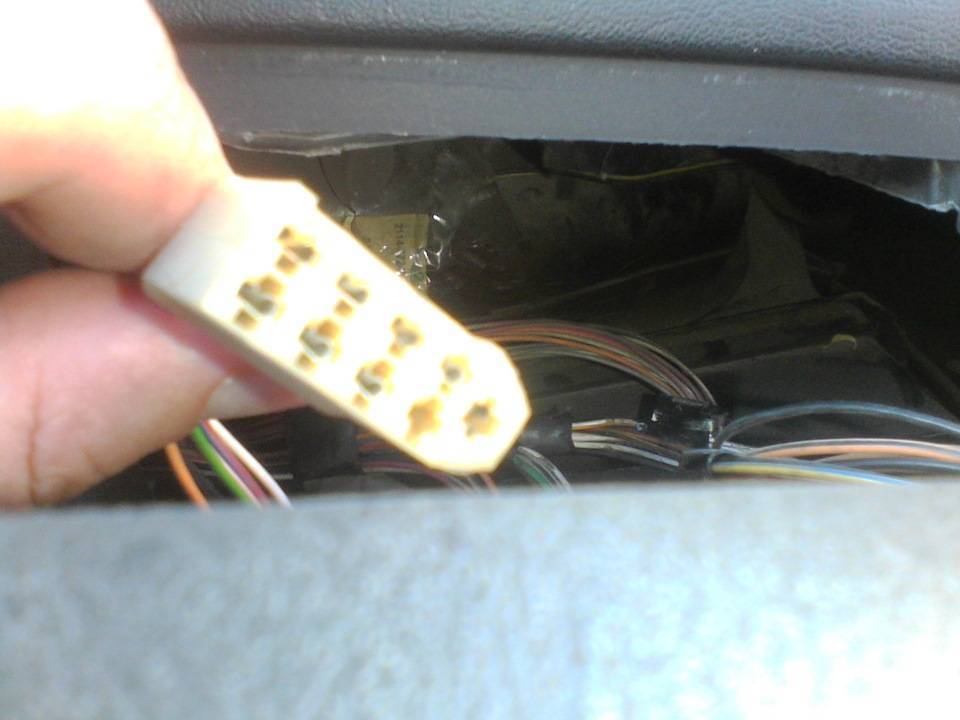

Вот они. Один белый другой красный

Инструкция по замене

Процедура замены ламп приборной панели не имеет смысла. Единственным проблемным моментом может быть разборка, позволяющая снять щиток подсветки и добраться до лампочек. Сложность заключается в том, что крепежные винты расположены в разных местах и ​​необходимо знать их положение. Давайте рассмотрим процесс по порядку:

Необходимые инструменты

Для замены лампочек в приборной панели вам понадобятся:

• отвертка Филлипс;
• плоскогубцы для снятия патронов;
• комплект запасных ламп.
• плоская отвертка, желательно с тонким лезвием, для снятия штифтов и креплений;

Небольшое количество необходимых инструментов делает работу быстрой и удобной. Если вы собираетесь сделать небольшую настройку, изменив цвет или яркость подсветки, вам потребуются дополнительные устройства для удаления заводской краски, демонтажа пластиковых фильтров и растворителя для очистки остатков слоя красителя на обратной стороне панель приборов.

Замена подсветки

Для достижения равномерного освещения желательно по возможности заменять все лампочки в панели приборов одновременно. Замена лампы может создать ситуацию, когда через неделю вам придется повторить всю процедуру, чтобы заменить другую перегоревшую лампу. Поэтому специалисты рекомендуют одновременно обновлять всю подсветку. Также рекомендуется заменить лампы накаливания на светодиоды — они недорогие, имеют широкий ассортимент и предлагают широкий выбор оттенков и яркости свечения.

Как разобрать приборную панель

Первым делом нужно снять декоративную крышку с магнитолы. На ВАЗ 2114 панель приборов механически связана с этой деталью, поэтому отключать ее нужно сразу. После этого выполняются следующие действия:

с помощью плоской отвертки и крестообразной отвертки снимается декоративная крышка. Рулевая колонка должна быть максимально опущена, чтобы она не мешала работе. Вам нужно будет аккуратно снять декоративные заглушки и открутить 5 саморезов, которыми крепится кожух. Также необходимо снять ручки с ползунков и переключателя отопителя;
для отсоединения приборной панели требуется длинная крестовая отвертка. Открутите винты, наклоните экран к себе и извлеките клеммные колодки с соединительными проводами.
после откручивания шурупов крышку необходимо потянуть на себя

Действовать следует осторожно, возможно, еще не все элементы удалены и могут сломаться. Полностью снять кожух не получится, места для откручивания крепежных винтов достаточно;

Замена ламп подсветки

для разборки картриджей удобно использовать маленькие плоскогубцы. Они хватаются за спину. Аккуратно поверните на пол-оборота против часовой стрелки, после чего сборку можно будет вынуть из гнезда. Таким же образом восстанавливаются все заменяемые элементы. Затем лампы снимаются и на их место устанавливаются новые экземпляры. Вставьте картриджи в гнезда и поверните на пол-оборота по часовой стрелке, чтобы зафиксировать их. В дальнейшем рекомендуется подключить клеммные колодки, подать рабочее напряжение и проверить работу лампочек до сборки корпуса. Системы автомобиля проверены:

• включить зажигание и проверить работу манометров масла, генератора и «проверить». Поднимите рычаг стояночного тормоза и посмотрите, горит ли сигнальная лампа;
• переключить дальний и ближний свет фар и определить, работает ли индикация;
• включить размеры.
• активация тревог для проверки;

Если все элементы системы освещения работают нормально, то сборка панели приборов производится в обратном порядке. На этом процесс замены заказанных ламп ВАЗ 2114 завершен.

Как снять приборную панель?

1. Накладка, которая держит панель, прикручена тремя саморезами, её откручиваем крестообразной отверткой.
2. Затем идут пять саморезов, которыми прикручена сама приборка к кузову автомобиля.
3. Отсоединяем массу от аккумулятора, если в автомобиле установлен радиоприемник, следует снять его колодку от общего жгута проводов.
4. При отключении жгута проводов также следует вытащить колодку прикуривателя и провод подсветки пепельницы.
5. Снимаем рукоятки с рычагов, при помощи плоской отвертки это будет сделать легче.
6. Потянув на себя, снимаем рукоятку электровентилятора отопителя.
7. Сверху и снизу комбинации приборов, следует открутить саморезы (два сверху, два под ней).
8. Откручиваем саморезы которые находятся за ней.
9. Накладка держится двумя саморезами, удаляем их.
10. Снимаем накладку.
11. Для удобства стоит пометить провода, которые отсоединяем, чтобы не перепутать их при сборке.
12. Далее следует открутить кронштейн рулевой колонки, используя головку на 8 мм.
13. С помощью крестообразной отвертки снимаем светодиод.
14. Удаляем саморезы с помощью которых держится блок управления отопителем.
15. После удаления внешних деталей следует снять декоративную вставку.
16. Далее откручиваем гайки при помощи ключа на 21 мм.
17. Откручиваем саморезы в местах крепления приборки.
18. Удаляем панель.

Таким образом, на автомобиле ВАЗ 2114 приборная панель удаляется со своего места и, если вам необходимо вернуть ее назад, следует выполнить все эти действия в обратном порядке.

После демонтажа можно приступить к ремонту. А если у вас не работает приборная панель ВАЗ 2114, вам также подойдет данный способ для извлечения и установки новой панели на место старой. Вовсе несложно. А замена приборной панели ВАЗ 2114 больше не будет вызывать у вас страха.

Инструкция по замене

Процедура замены ламп приборной панели не представляет существенной сложности. Единственным проблемным моментом может стать разборка, позволяющая снять щиток подсветки и добраться до лампочек. Сложность состоит в том, что винты крепления находятся в разных точках, и надо знать их расположение. Рассмотрим процесс по порядку:

Необходимые инструменты

Для замены лампочек в приборной панели понадобятся:

• отвертка с жалом под крест;
• плоская отвертка, желательно с тонким жалом для отщелкивания заглушек и креплений;
• пассатижи для демонтажа патронов;
• набор светильников на замену.

Малое количество нужных инструментов делает работу удобной и быстрой. Если планируется произвести небольшой тюнинг — изменение цвета или яркости подсветки, то потребуются дополнительные приспособления для удаления заводской краски, демонтажа пластиковых светофильтров и растворитель для очистки остатков окрашивающего слоя на тыльной стороне щитка приборов.

Замена подсветки

Для получения ровной подсветки рекомендуется по возможности менять сразу все лампочки приборной панели. Замена одного светильника может создать ситуацию, когда уже через неделю придется повторять всю процедуру для того, чтобы поменять другую перегоревшую лампу. Поэтому специалисты рекомендуют обновлять сразу всю подсветку. Также целесообразно поменять лампы накаливания на светодиоды — они экономичны, обладают широким ассортиментом и предоставляют большой выбор оттенка и яркости свечения.

Как разобрать приборную панель

В первую очередь необходимо снять декоративную накладку с магнитолы. На ВАЗ 2114 приборная панель механически связана с этой деталью, поэтому надо ее сразу отсоединить. После этого выполняют следующие действия:

• при помощи плоской и крестовой отверток отсоединяется декоративный кожух. Рулевую колонку следует максимально опустить, чтобы она не препятствовала выполнению работ. Придется аккуратно отщелкнуть декоративные заглушки и открутить 5 саморезов, фиксирующих кожух. Также надо снять ручки с ползунков и выключателя отопителя;
• после отсоединения шурупов кожух надо потянуть на себя. Действовать следует аккуратно, возможно, еще не все элементы удалены и их можно сломать. Можно кожух полностью не снимать, места для откручивания крепежных винтов хватит;
• для отсоединения приборной панели нужна длинная отвертка под крест. Винты откручивают, наклоняют щиток на себя и выдергивают клеммные колодки с соединительными проводами.

Важно! После этого панель будет полностью освобождена, и с ней можно свободно работать

Замена ламп подсветки

Для демонтажа патронов удобно воспользоваться небольшими пассатижами. Ими захватывается плоская задняя часть. Она аккуратно поворачивается на половину оборота против часовой стрелки, после чего узел можно извлечь из гнезда. Подобным образом извлекаются все элементы, подлежащие замене. Затем светильники извлекают и устанавливают на их место новые экземпляры. Вставляют патроны в гнезда и поворачивают на полоборота по часовой стрелке для фиксации. После этого рекомендуется присоединить клеммные колодки, подать рабочее напряжение и проверить работоспособность лампочек, пока не произведена сборка кожуха. Производится проверка систем автомобиля:

• включают зажигание и проверяют работу индикаторов давления масла, генератора и «чек». Поднимают рычаг ручника и смотрят, зажглась ли лампа;
• запускают для проверки аварийную сигнализацию;
• переключают дальний и ближний свет головных фар и определяют, работает ли индикация;
• включают габариты.

Если все элементы системы освещения работают в штатном режиме, производят сборку приборной панели в обратном порядке. На этом процесс замены лампочек приборки ВАЗ 2114 завершается.

2 Опции для настройки панели приборов автомобиля

Совершенствование приборной панели ВАЗ 2114. непростая задача. На самом деле, для водителя достаточно купить готовый щит, который затем следует заменить вместо стандартного. Рассмотрим самые популярные варианты, которые востребованы из-за его привлекательного внешнего вида.

Наиболее распространенной панелью для настройки ВАЗ является модель AMC. Этот экран имеет следующие функции:

• широкие возможности выбора дизайна. Подходящий можно выбрать с помощью одной из программ настройки;
• в комплект панели входит указатель на количество масла, которое отсутствует в любом стандартном автомобильном комплекте. Устройство появилось после многочисленных запросов клиентов на заменяемые панели;
• Откидная створка имеет привлекательный внешний вид благодаря цветовой гамме с серебряной окантовкой;
• есть возможность заказать приборную панель разных оттенков.

Читайте так же

Еще одна модель щита, которая пользуется большим спросом. панель PRO-SPORT. Этот продукт выполнен в виде накладки на стандартной панели. Щит выполнен в светлых и темных тонах. Драйвер может регулировать интенсивность подсветки. Правда, он имеет только один цвет. синий. Все весы инструмента устанавливаются после установки самого экрана. Это придает всему фронту автомобиля уникальный внешний вид.

Очень хорошо на внутреннем рынке зарекомендовала себя приборная панель АМС-2, Центральный инструмент, в котором находится тахометр. Весь продукт имеет спортивный вид, который дополняется белыми стрелами. Светодиоды используются для подсветки экрана. Установите продукт только для профессионала. Не имея опыта работы с этой моделью щита, можно повредить торпеду.

Последним в нашем обзоре будет модель STREET STORM, особенностью которого является впечатляющий цветной дизайн. При непосредственном осмотре щита вы можете видеть, что основной упор сделан на изготовителя на цвет продукта. Все устройства остались на своих местах. Особого внимания заслуживает подсветка щита. Во второй половине дня передняя часть салона светится исключительно красным. К вечеру водитель может изменить не только оттенок освещения, но и его интенсивность.

Все вышеупомянутые модели щитков находятся в области 3-9 тысяч рублей. Вы можете заказать их по-разному: либо в Интернете, либо в магазине производителя.

Замена лампочек в приборной панели ВАЗ 2114

Раз уж приходилось снимать всю панель полностью ради замены одной несчастной лампочки, то многие владельцы 2114 попутно доделывали заводские браки и конструктивные недостатки, коих в панельке хватало. Более всего доставали водителей такие подарки:

• скрипы в панели перебрались из девятки и трансформировались в стуки;
• отвратительная эргономика вспомогательных приспособлений «для удобства» — подстаканников и тому подобных вещей;
• попутно можно было решить проблемы с воздуховодами отопления, поскольку с завода их сопла неплотно прилегали друг к другу и работа печки становилась шумной и малоэффективной;
• в щель от заглушки под бортовой компьютер можно было вставить десяток квитанций о штрафах;
• замена ламп в кнопках и подсветке регулятора печки;
• размеры бардачка не всегда удовлетворяли пассажиров и водителя, он был откровенно маловат.

А вы говорите — лампочки. Тут целый тюнинг салона получается, если все сделать по-человечески. И как конечная цель, приборный щиток, который постоянно тух, потому что заводские лампочки отказывались работать долго. Сама комбинация приборов устанавливалась на автомобиль нескольких производителей, по качеству мало отличавшихся.

Часто владельцы ВАЗ 2114 увеличивают бардачок, который имеет откровенно малые размеры

Это были изделия ООО Автоприбор, Счетмаш и VDO. Приборки, в принципе, все однотипные, но имели небольшую разницу в печатных платах и организации проводки. Лампы, конечно же, устанавливались одни и те же. К слову, купить европанель на ту же девятку можно было за скромных 15 тысяч, а цена ее на разборке или на рынке, естественно, б/у, была вдвое меньше. Панель от Балтики стоила порядка 20 тысяч, но найти оригинальную финскую было практически невозможно.

Сколько приборная панель ВАЗ-2114 содержит ламп

Теперь расскажем, какое количество элементов освещения установлено на щитке рассматриваемой модели ВАЗ. Это позволит прикинуть предстоящие расходы и сразу приобрести необходимый объем.

Итак, подсветку приборов обеспечивает 7 ламп. Кроме того, есть еще индикаторы:

• левого и правого поворотников – 2 шт.;
• аварийного давления масла – 1;
• активации ручника – 1;
• заряда батареи – 1;
• аварийной сигнализации – 1;
• неисправности системы управления мотором — 1;
• дальнего света – 1;
• уровня тормозной жидкости – 1;
• внешнего освещения – 1;
• запаса топлива – 1.

Итого на ВАЗ-2114 совокупно выходит 18 штук. Специалисты рекомендуют, даже когда перегорела одна лампочка накаливания, сразу менять все. Это гарантирует, что в ближайшей перспективе операцию не придется проводить снова.

Причины, по которым перестала работать ПП

На самом деле их не так уж и много и самыми распространенными являются:

1. Самая легкая – это плохой контакт панели с электронным блоком управления. Решается проблема заменой штекера или попросту зачисткой контактов.
2. Поломка в самой панели приборов или сбои в работе. Для решения проблемы все разъемы соединяются повторно с учетом схемы правильного подключения.
3. Неполадки работы тахометра, спидометра, контроллера уровня топлива. В этом случае причина механическая или электрическая. Для устранения неполадок заменяют регуляторы или проверяют работу предохранителей.
4. Перестала работать подсветка ПП ВАЗ-1215. В данной ситуации необходимо выяснить причину неполадки.

Маловероятно то, что произойдет одновременный сбой в работе датчиков, от которых напрямую зависит работа ПП. Если учитывать, что они работают не прямо с приборами, а посредством ЭБУ (электронный блок управления), то, соответственно, сбои в работе приведут к тому, что ПП перестанет работать. К тому же стоит отметить, что двигатель тоже прекратит свою работу.

Для проверки необходимо включить аварийный сигнал либо поворотник. Отсутствие их работы говорит о том, что предохранитель сгорел. Следовательно, можно сделать вывод о том, что произошло короткое замыкание. Для устранения проблемы проверяют электрическую цепь.

Однако бывает и так, что предохранитель целый и в рабочем состоянии, но на автомобиле ВАЗ-2115 перестает работать панель приборов. Здесь причину выяснить намного сложнее. Решением проблемы будет снять панель приборов и проверить, идет ли напряжение с данного предохранителя на клеммы белой и красной колодок. По белой колодке идет питание к спидометру, тахометру, указателю температуры. А по красной – указатель топлива.

Если в результате проверки клеммы показывают напряжение +12 В, то это говорит о том, что ПП не работает в результате плохого контакта провода, который идет на массу авто. В случае если на клеммах не отражается напряжение +12 В, то необходимо разбирать монтажный блок и искать причину неполадки.

Приборные лампочки ваз 2114, 2113, 2115

Лампочка освещения нижнего вещевого ящика панели

Обозначение (артикул) лампочки света вещевого ящика:

• По классификации евразийской экономической комиссии (ЕЭК) – C5W
• По ГОСТ – АС12-5-1.

Размеры лампочки АС12-5-1 (C5W):

• Длина – 35 мм;
• Диаметр – 11 мм.
• Диаметр цоколя – 8,5 мм.

Технические характеристики лампочки подсветки вещевого ящика ваз 2114, 2113, 2115:

• Мощность – 5 Вт;
• Цоколь – металл 2 шт;
• Лампа – накаливания;
• Колба – прозрачное стекло;

Место установки лампочки АС12-5-1 (C5W) подсветки вещевого ящика ваз 2114, 2113, 2115:

Лампа подсветки пепельницы на приборной панели

Обозначение (артикул) лампочки подсветки пепельницы на приборной панели ваз 2114, 2113, 2115:

• По классификации евразийской экономической комиссии (ЕЭК) – W2x4,6d
• По ГОСТ – АС12-1,2.

Размеры лампочки АС12-1,2 (W2x4,6d) подсветки пепельницы:

• Длина – 20 мм;
• Диаметр – 5 мм.
• Диаметр цоколя – 4,6 мм.

Технические характеристики лампочки подсветки пепельницы ваз 2114, 2113, 2115:

• Мощность – 1,2 Вт;
• Цоколь – стекло;
• Лампа – накаливания;
• Колба – прозрачное стекло;

Место установки лампочки АС12-1,2 (W2x4,6d) подсветки пепельницы ваз 2114, 2113, 2115:

Лампочки подсветки символов клавишных выключателей и их сигнализаторов

Обозначение (артикул) лампочки подсветки клавишных выключателей на приборной панели ваз 2114, 2113, 2115:

По ГОСТ – АСМН12-0.55.

Размеры лампочки АСМН12-0.55 подсветки клавишных выключателей на приборной панели:

Технические характеристики лампочки подсветки клавишных выключателей ваз 2114, 2113, 2115:

• Мощность – 0,55 Вт;
• Цоколь – проволочные усики;
• Лампа – накаливания;
• Колба – прозрачное стекло;

Место установки лампочки АСМН12-0.55 подсветки клавишных выключателей ваз 2114, 2113, 2115:

Лампочки комбинации приборов

Обозначение (артикул) лампочки подсветки комбинации приборов ваз 2114, 2113, 2115:

• По ГОСТ – А12-1,2.
• По классификации евразийской экономической комиссии (ЕЭК) – W2x4,6d

Размеры лампочки А12-1,2 (W2x4,6d) подсветки комбинации приборов:

• Длина – 20 мм;
• Диаметр – 5 мм.
• Диаметр цоколя – 4,6 мм.

Технические характеристики лампочки А12-1,2 (W2x4,6d) подсветки комбинации приборов ваз 2114, 2113, 2115:

• Мощность – 1,2 Вт;
• Цоколь – стекло;
• Лампа – накаливания;
• Колба – прозрачное стекло;

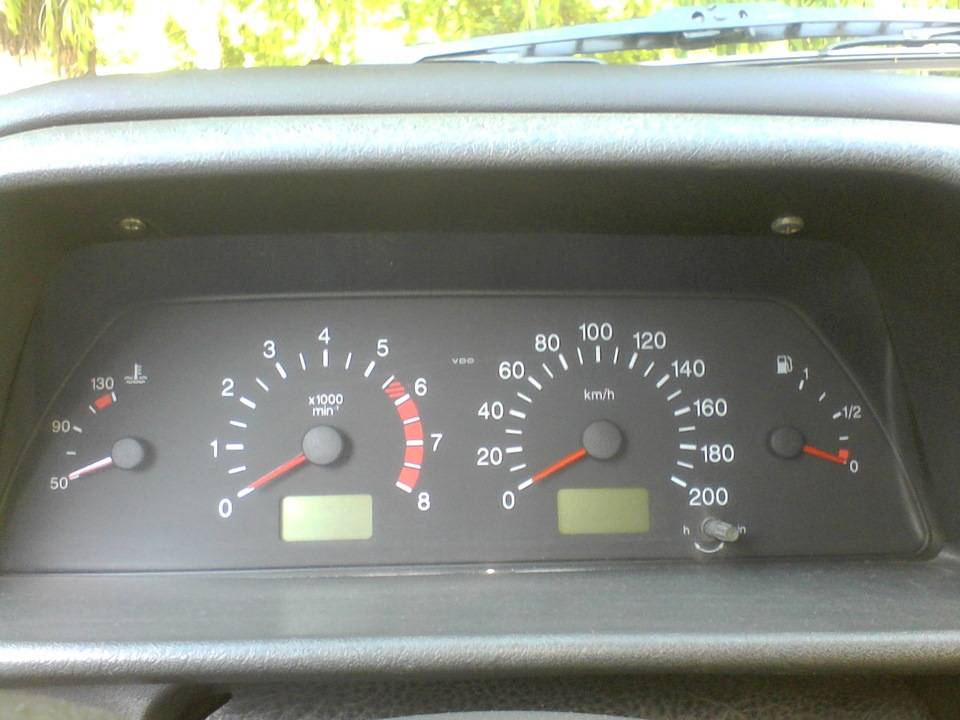

Место установки лампочки А12-1,2 (W2x4,6d) подсветки комбинации приборов ваз 2114, 2113, 2115:

№ позиции на рисунке комбинации приборов	Расшифровка позиции
1	сигнальная лампочка неисправности двигателя
2	сигнальная лампа аварийки
3	лампочки освещения комбинации приборов
4	сигнальная лампа включения дальнего света фар
5	сигнальная лампочка низкого уровня тормозной жидкости
6	лампа включения наружного света ВАЗ 2114, 2113, 2115
7	сигнальная лампочка низкого уровня бензина
8	лампочка включения правого поворота
9	сигнальная лампочка включения левого поворота
10	сигнальная лампа подушки безопасности
11	сигнальная лампочка низкого давления масла в двигателе
12	лампочка включения стояночного тормоза
13	сигнальная лампочка потери зарядки аккумулятора ВАЗ 2114, 2113, 2115

Лампа подсветки прикуривателя

Обозначение (артикул) лампочки подсветки прикуривателя ваз 2114, 2113, 2115:

• По ГОСТ – А12-4-1.
• По классификации евразийской экономической комиссии (ЕЭК) – T4W

Размеры лампочки А12-4-1 (T4W) подсветки прикуривателя ВАЗ 2114, 2113, 2115:

• Длина – 26 мм;
• Диаметр – 9,2 мм.
• Диаметр цоколя – 9,1 мм.

Технические характеристики лампочки А12-4-1 (T4W) подсветки прикуривателя ваз 2114, 2113, 2115:

• Мощность – 4 Вт;
• Цоколь – метал;
• Лампа – накаливания;
• Колба – прозрачное стекло;

Место установки лампочки А12-4-1 (T4W) подсветки прикуривателя ваз 2114, 2113, 2115:

Какие лампочки выбрать

В случае с 2114-й моделью, лампы легко вынимаются и устанавливаются, а соответственно, приобретать полный комплект, включающий в себя и патроны, не имеет смысла. Тип последнего, кстати, называется 2W2.

Номинал самой лампы – 12 вольт на 1,2 ватта. Самые дешевые – с ниткой накаливания, немного дороже стоят светодиодные. Однако последние служат в разы дольше и потребляют меньше энергии. Они же бывают разных цветов или даже полихромными, то есть могут менять оттенок. Эта способность делает оформление панели более интересным.

Какие выбирать – определять вам. Однако, когда решено для ВАЗ-2114 приобрести диодные, то покупайте их в комплекте с патронами. В старых лампы могут работать нестабильно.

ТЮНИНГ ПРИБОРНОЙ ПАНЕЛИ

Если вы хотите каким-то образом улучшить внешний вид приборной панели или сделать ее функциональной, то можно выполнить ее тюнинг.

Самым распространенным видом тюнинга приборной панели является установка новых ламп в подсветке приборов или установка дополнительного освещения. Чаще всего, замена ламп производится на лампы с другим цветом светового потока (например, зеленого или синего). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темное время суток. Дополнительное освещение применяют, в основном, для нижней части панели в ногах. Для этого можно купить уже готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ тюнинга подразумевает изменение внешнего вида шкалы приборов. Для этого, на цветном принтере можно распечатать уже готовые решения, приклеить к жесткому картону и установить вместо старой шкалы. Стоит учитывать то, что освещение новой шкалы может немного отличаться от заводского. Поэтому, важными критериями будут цвет шкалы и материал, к которому его приклеят.

Более серьезная модернизация предполагает изменение внешнего вида самой панели. Для этого ее можно покрасить или обтянуть новым материалом. Если вы решили обтянуть панель, то применяйте для этого только разрешенные материалы. Под запретом находятся обычная ткань и мех, так как они являются легко воспламеняемыми. Цвет обтяжки стоит выбирать в соответствии с общим фоном салона. Прекрасно смотрится комбинация сразу двух цветов (например, бежевый и коричневый).

Если вы решили окрасить панель в другой цвет, то ее необходимо снять. После этого она зачищается с помощью наждачной бумаги и обезжиривается. Первым делом наносится специальный герметик, а после него автомобильная краска. Не используйте покрасочные материалы, которые имеют повышенную чувствительность к большим температурам. Если окрасить пластик какой-либо другой краской, то при длительном стоянии автомобиля под солнцем, краска расплавится и попросту отойдет. Другая неприятность может подстерегать вас при мойке панели – обычная краска имеет свойство стираться обычной водой, еще лучше – мыльной. Будьте готовы к тому, что первое время в салоне будет пахнуть краской.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Замена масляного насоса на ваз 2110, где расположен, снятие и установка, ремонт

Внутренний замок водительской двери ваз 2110, схема, снятие и регулировка

Привод спидометра ваз 2115 инжектор

Ваз 2107 карбюратор троит на холостых

Ремонт помпы ваз 2101 своими руками

В гофре воздушного фильтра масло – ВАЗ 2112 – 16 клапанов, основные причины

ВАЗ 2114 на горячую плавают обороты

Почему мигает чек на ваз 2110

Основные выводы

Процесс замены подсветки требует некоторого времени. Вся сложность процедуры состоит в демонтаже передней панели. Надо выполнить следующие условия:

• освободить кожух от рукояток, ползунков и прочих элементов;
• снять рукоятку с рычага переключения передач;
• отодвинуть на себя панель, отвинтить щиток и отсоединить от него клеммные колодки.

Источники

• svetilnik.info/avtomobilnyj-svet/zamena-lampochek-v-pribornoj-paneli-vaz-2114.html
• drive2.ru/l/3636448/
• kalina-2.ru/remont-vaz/skolko-lampochek-v-pribornoj-paneli-vaz-2114
• ladaprofi.ru/vaz-2114/skolko-vsego-lampochek-v-pribornoj-paneli-vaz-2114.html
