Замена электропроводки в хрущевке — схема, расчет и варианты самостоятельного проведения работ

Опасность эксплуатации старой проводки

В настоящее время используется самая разнообразная электрическая техника в быту. В зависимости от функционала она обладает конкретным уровнем мощности. Старая проводка не рассчитана на выдерживание больших нагрузок. При одновременном включении нескольких электроприборов велика вероятность воспламенения электропроводки.

К первоначальным признакам требуемой замены старых токопроводящих жил в хрущевке относятся:

искрение и оплавление розеток в результате подключения приборов;
проявление в помещении характерного запаха горелой изоляции;
при подключении розеток или выключателей наблюдается обламывание концов провода;
утечка тока через стены.

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА В ПОЛУ

Замена проводки в доме

Полная замена старой проводки в хрущевке для жильцов чаще всего становится жизненной необходимостью. Старая сеть уже не справляется с повышенными нагрузками, становится причиной пожара. Новую трассу можно проложить открыто или скрыто. Первый вариант имеет несомненные достоинства:

подходит для помещений с готовой отделкой;
отличается высокой ремонтопригодностью;
замена старой проводки в хрущевке может быть выполнена за 1-2 дня.

Открытую проводку закрепляют непосредственно на поверхности стен, применяя специальные кабель-каналы, фарфоровые изоляторы. Недостатков у этого способа немного, но они существенные. Первый: провода хуже защищены от механического повреждения, воздействия влаги, тепла. Второй: такое решение выглядит эстетически непривлекательным. Кроме того, никуда не деться от жгута электропроводки, который протянется к щитку. Поэтому чаще для жилых помещений все-таки выбирают скрытую прокладку. Она абсолютно не видна, лучше защищена от негативного влияния, предпочтительнее с противопожарной точки зрения.

Независимо от того, как будет выполняться замена электропроводки в доме своими руками, сначала составляют схему трассы, указывая точки подключения, места прохождения линий. Разрабатывая схему, учитывают несколько важных моментов:

для мощных приборов (бойлер, кондиционер, электроплиту) рекомендуется предусмотреть отдельную линию со своей розеткой;
всех потребителей разбить минимум на две группы (розетки, освещение).

Схема дает возможность подсчитать количество фурнитуры, длину кабеля.

Инструменты для замены

Из инструментов понадобится фазоуказатель, плоскогубцы, отвертка, перфоратор, нож. Замена электропроводки в хрущевке начинается с обесточивания сети. Затем демонтируют старую жилу, готовят место под новую трассу. Монтаж пройдет быстро и с минимальными затратами, если получится использовать существующий канал. Правда, при этом сложнее перенести розетки, выключатели.

Прокладку можно вести от щитка к комнатам и наоборот. Второй способ позволяет обойтись без обесточивания всей квартиры на длительное время. Соединение жил выполняют только в распределительной коробке: скруткой, пайкой, сваркой, клеммниками. Скрутка в чистом виде запрещена для соединения жил. Ее обычно используют как временный вариант. Часто скруткой соединяют провода, чтобы затем окончательно зафиксировать их сваркой. Для этого зачищают провода на 4-5 см, загибают их пополам, скручивают плоскогубцами до получения тугого жгута электропроводки. Сварка поможет сделать крепление практически неразъемным. Готовую сеть проверяют мультиметром. Если повреждений нет, борозды заделывают алебастром или шпаклевкой. После высыхания монтируют электрофурнитуру.

Монтаж проводки в хрущевке

Шаг 2: Выбор, и подготовка необходимых материалов

Как только все детали проекта-схемы согласованы и продуманы, необходимо приступить к выбору материала для будущих работ, и подготовке всего необходимого инструмента

Важно при выборе обратить внимание на все особенности помещения и здания. Особое внимание уделяется технической составляющей. Но, вначале стоит поговорить…

Но, вначале стоит поговорить…

О типах проводки

Перед покупкой материалов нужно четко понимать, какой именно тип проводки вы собираете монтировать в своем доме. Есть скрытая, и внешняя (наружная) проводки. Каждый из видов имеет свои особенности, плюсы и минусы. И именно их нужно разобрать перед тем, как начинать работы.

Скрытый тип проводится внутри стен, и помещается в специальные полости – штробы, которые можно сделать как с помощью специального штробореза, так и болгаркой с кругом по бетону. Скрытая проводка безопасна, и практически никогда не грозит возгоранием даже при коротком замыкании. Минус решения – длительность проводимых работ, их трудоемкость, пыльность.

При внешней проводке все кабели располагаются прямо на стенах, помещаясь внутрь специальных труб/коробов из пластмассы или гофротрубы. Затем эти трубы надежно фиксируются специальными крепежами. Минус наружной проводки – риск возгорания при КЗ, некрасивый внешний вид, уязвимость к различным внешним механическим воздействиям.

Вернемся к материалам

Есть 2 наиболее важных момента, которые необходимо запомнить:

Покупая кабели или провода, стоит обращать внимание на изолированные изделия с медными жилами. Сечение кабеля определяется путем расчета мощности потребления конкретной линии.Если говорить ор стандартных квартирах и домах, то покупать стоит проводники с диаметром 1,5-2 мм для осветительных приборов, и 2,5-3 мм. для остальной бытовой техники.Такие провода смогут спокойно выдерживать нагрузки при использовании осветительных устройств, общей мощностью потребления до 4 кВт, и нагрузки от бытовой техники и других устройств, мощностью до 6кВт; Помимо кабелей, вам придется купить розетки, короба по них, распределительные коробки, выключатели, электросчетчик, и дополнительные элементы, которые обязательно должны присутствовать в цепи.Если вы будете монтировать проводку открытого типа, тогда дополнительно придется купить еще и специальные защитные изоляционные трубы (например, гофры), фиксаторы для линий и т.д

для остальной бытовой техники.Такие провода смогут спокойно выдерживать нагрузки при использовании осветительных устройств, общей мощностью потребления до 4 кВт, и нагрузки от бытовой техники и других устройств, мощностью до 6кВт; Помимо кабелей, вам придется купить розетки, короба по них, распределительные коробки, выключатели, электросчетчик, и дополнительные элементы, которые обязательно должны присутствовать в цепи.Если вы будете монтировать проводку открытого типа, тогда дополнительно придется купить еще и специальные защитные изоляционные трубы (например, гофры), фиксаторы для линий и т.д.

Полезный совет! Не стоит приобретать самые дешевые изделия этих типов. Лучше выбирать дорогие, но качественные и надежные. Лучше приобрести устройство/материал от проверенного бренда, нежели начинать работу заново через некоторое время.

После подготовки всего необходимого можно переходить с самому важному моменту – проведению электропроводки в квартире своими руками, в чем нам поможет пошаговая схема-инструкция для скрытого и открытого варианта

План электропроводки

Как устроена проводка в хрущевке. Электропроводка в хрущевке

Зачем вообще нужно менять проводку в хрущевке, тем более, если она нормально функционирует? Для ответа на этот вопрос, вспомните время, когда строились эти самые хрущевки. Последние дома воздвигались в далеком 1985 году, то есть практически 30 лет назад. Электропроводка в этих домах устанавливалась тогда же. В те времена все, что ни делалось, то делалось, как говорится, на века.

Сеть также была установлена с приличным зазором, в доказательство этому является тот факт, что большая часть электропроводки в хрущевках до сих пор не менялась, но тем не менее до сих пор функционирует.

Строителям и инженерам прошлого за создание подобных проектов надо отдать должное. Но как ни крути, с момента последних работ попрошло от 30 до 60 лет (хрущевки строились в период с 50-х по 80-е года прошлого столетия), за это время чудо советской инженерии – электропроводка в хрущевках все же значительно поизносилась. Не стоит забывать, что на момент монтажа советские инженеры никак не могли предугадать появления мощных стиральных машин, кондиционеров, компьютеров и т.д. Проводка в те времена рассчитывалась на стандартный набор потребителей того времени, а именно свет, радио, возможно, телевизор и дверной звонок. Количество электроприборов, в то время, в среднестатистической квартире, можно было пересчитать на пальцах одной руки.

Отдельно нужно сказать о способах защиты. Счетчики и керамические пробки того

времени, в которых использовались одноразовые жучки, уже давно канули в Лету, но тем не менее во многих квартирах все еще установлены все те же счетчики, правда более поздних конструкций с теми же керамическими пробками, но уже без одноразовых предохранителей. Такие электроприборы уже давно неэффективны и несопоставимы с нынешними реалиями, а потому менять их нужно незамедлительно.

Эксплуатация той советской электропроводки несет в себе вполне реальную угрозу. Прикиньте ее возраст и добавьте к нему увеличившиеся количество электропотребителей, на выходе получите вполне реальную угрозу не только сбоя работы сети, но и короткого замыкания, что может привести к пожару.

План электропроводки

Итак, мы уже точно определились, что менять поводку в хрущевке – это не просто один из этапов ремонта квартиры, а принципиальная жизненно важная необходимость.

Если у вас нормальный ремонт и вы не собирались нечего менять, то пора бы задуматься. В случае возникновения пожара из-за неисправности электрической сети убытки могут быть гораздо больше, чем от незапланированного ремонта. Если вы ремонт уже планируете или уже начали подготовительные работы, но в ваши планы не входил электромонтаж – вам будет гораздо легче, ведь проводка делается на завершающих стадиях ремонтных работ.

На самом деле электропроводка, при всей своей важности не такая уж и сложная задача, чем может показаться на первый взгляд

Пример проекта электропроводки квартиры

Для начала составьте подробный план вашей квартиры, учитывая масштаб (подробнее об этом написано в нашей предыдущей статье:). В плане, помимо точных размеров комнат, укажите точное месторасположение окон и дверей. После составления чертежа сделайте с десяток копий. Копии делать обязательно, при дальнейших этапах планирования электропроводки они вам пригодятся.

Теперь возьмите один из планов и постарайтесь отметить на нем расположение мебели.

Если вы еще точно не определились или планируете в будущем сделать перестановку, сделайте несколько эскизов с возможным расположением мебели в квартете (на этом этапе вам уже пригодятся заранее сделанные копии плана квартиры). Не ленитесь подключать родственников, которые будут приживать с вами в квартире, даже детей

Поврете, мозговым штурмом всего вашего семейства вы сможете предугадать возможное наибольшее количество вариантов, а это очень важно и мнение даже самых маленьких членов семейства (ясное дело, что ребенку пяти лет такие вопросы можно не задавать, но десяти – вполне возможно), может быть весьма разумно. Делается это для того, чтобы определить месторасположение будущих электроточек – выключателей, розеток

Суть заключается в том, чтобы их месторасположение не конфликтовало с расположением мебели в квартире, даже если вы затеете перестановку. Пусть какая-то розетка окажется за шкафом, но если вы вздумаете передвинуть мебель, она как раз пригодится для компьютерного стола или гладильной доски.

Срок эксплуатации

Проводка не бывает вечной, поэтому следует понимать, что потребуется ее повторная замена через определенное количество времени. Алюминиевая проводка служит не более 20 лет, а срок эксплуатации медной в два раза больше – 40 лет.

Важно знать! Именно по этой причине рекомендуется при проведении ремонта в доме заменять всю алюминиевую проводку на медную, так как она прослужит гораздо больше времени

Возводя новые здания, алюминиевая проводка уже не используется, а в старых заменяется. Замена проводки в хрущёвке является обязательной, так как эти здания были сооружены более полувека тому назад.

Типовые схемы

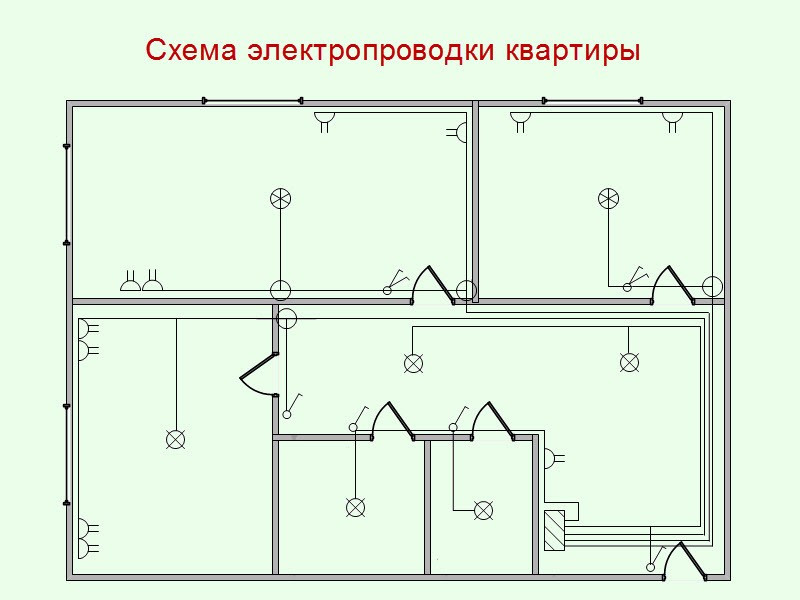

Теперь вы, наверняка, хотели бы увидеть пример разводки электрики в квартире, поэтому остановимся на данном пункте. По ряду причин существует два виды базисных разводок – для однокомнатной квартиры и для многокомнатной.

Разводка в двухкомнатной квартире

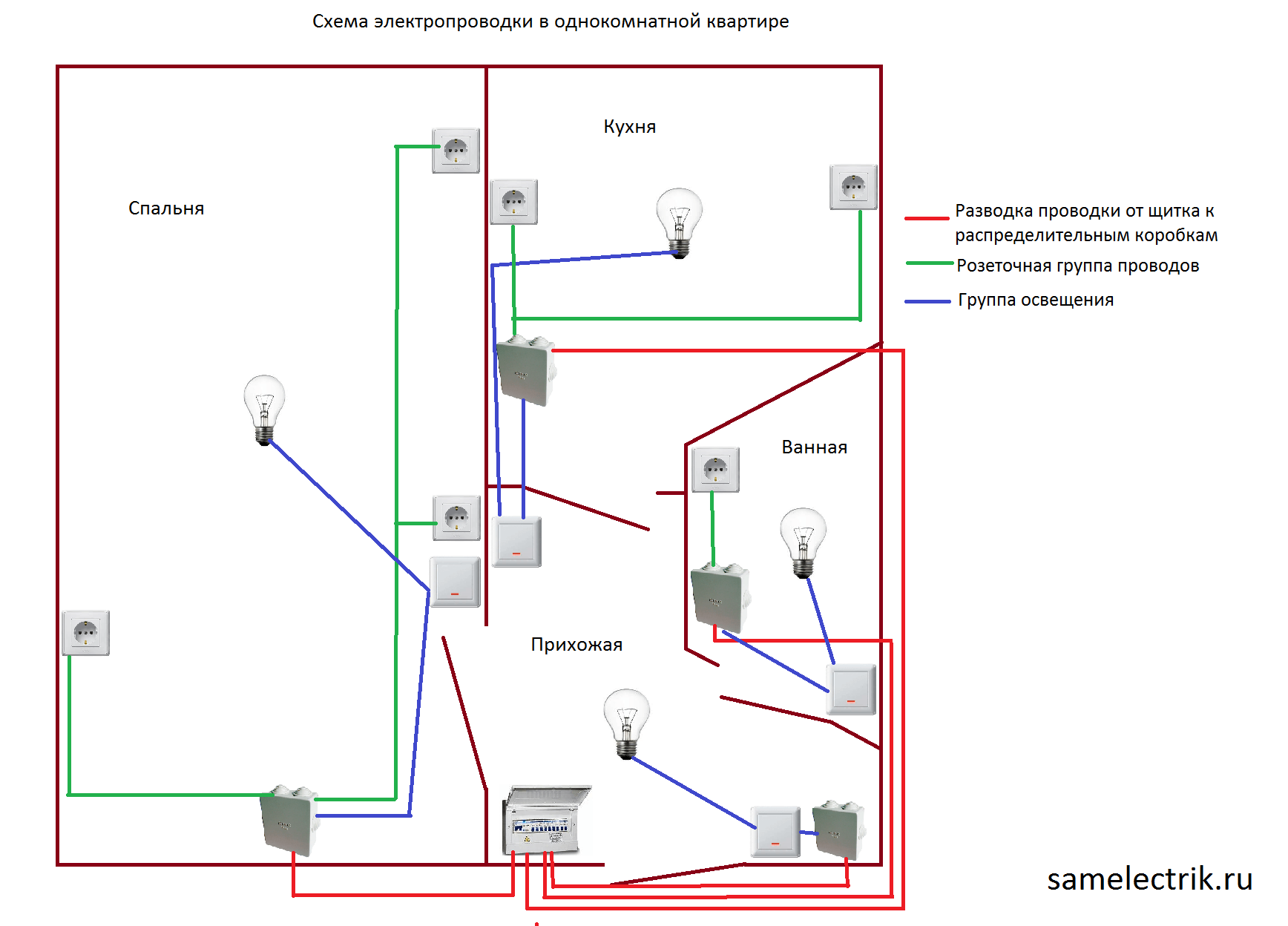

Проводку в однокомнатной квартире лучше разделять на две группы. В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Такое разделение позволяет разделить нагрузку на две цепи, что означает высокую мощность каждой из них. Также при выходе из строя одной из цепей, вторая сможет функционировать дальше.

В квартирах двумя комнатами электрощит находится недалеко от двери, а проводка делится на несколько цепей по группам потребителей, для каждой группы необходим свой автомат. Аналогичная схема используется и для жилья с большим жилищем.

Как прокладывать новые линии

Если вам нужно просто заменить электропроводку в хрущевке – её просто прокладывают по тем же каналам в плитах. Для этого к жилам старого кабеля прикручивают новый и протягивают. Если кабель не протягивается – возможно где-то есть замурованная распредкоробка или розетка и кабель держится на асбесте или штукатурке – нужно найти, где она находится. Когда вы её разобьёте – линия будет продёргиваться с лёгкостью.

На видео ниже наглядно показывается, как это правильно делать:

Но если вы захотели увеличить количество розеток или перенести их возникают сложности. Штробить несущие плиты не всегда можно.

Важно! Нельзя делать горизонтальные штробы. По некоторым нормативным документам это запрещено, например, Постановление Правительства Москвы от 8 февраля 2005 г

N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях. Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления.

Рассмотрим 3 варианта прокладки новых линий проводки в хрущевке. Новые линии прокладывают:

По полу. Кабели прокладывают в гофре под стяжкой в полу. Недостатком является затруднения в случае выхода из строя кабеля – придётся долбить стяжку. О том, как провести электропроводку в полу, мы рассказывали в отдельной статье.
В плинтусах. В продаже есть ряд плинтусов с кабель каналами, в этом случае вам нужно будет сделать только небольшую вертикальную штробу до новой розетки. Подробнее вы можете узнать из статьи: как провести проводку в плинтусе.
Под натяжным или подвесным потолком, или за другими элементами гипсокартонных конструкций. Также придётся делать вертикальные штробы, но это фактически подобие наружной проводки, проложенной в гофрированной трубе по потолку или его углу со стеной.

Межкомнатные перегородки из кирпича, газобетона, «дранки» и других материалов можно штробить и прокладывать линии как вам удобно.

Расчеты электропроводки, схема

Перед тем, как взять в руки инструмент, следует выполнить расчеты и составить схему, ведь электропроводка должна быть:

электро-/пожаробезопасной
обеспечивать комфортное проживание
легкообслуживаемой.

На самом деле, это не так уж и сложно: достаточно воспользоваться простой формулой и готовой табличкой. Но, обо все по порядку.

Ниже приведены несколько схем разводки электропроводки в типовых двухкомнатных квартирах в панельном и кирпичном домах:

Для наиболее требовательных к освещению необходимо предусмотреть достаточно светильников. Длинный коридор на первой схеме имеет три светильника для более качественного освещения. Этот же подход используется и для размещения розеток. На приведенных схемах больше всего их на кухне, на которой сосредоточено большинство электроприборов: вытяжка, микроволновая печь, холодильник, кондиционер, посудомоечная машина, электрочайник и т.д. Розетки в ванной комнате можно подключать только через УЗО (устройство защитного отключения).

Монтаж новой проводки

Теперь непосредственно о том, как самому поменять проводку в квартире. Новый кабель можно уложить двумя способами: открыто и скрыто. Но независимо от типа электропроводки первым делом устанавливается щит.

Монтируем распределительный щиток

В современных квартирах для распределительного щита есть специальное место в виде ниши, к которой подходит силовой кабель. Тогда все хлопоты сводятся к закреплению в ней щитка и установки в него автовыключателей и УЗО, подключенных к кабелю.

В советских квартирах щит делают навесным в месте, которое выбирают самостоятельно. Оно должно быть удобным для доступа. Так как в квартиру силовой кабель не заведен, то в выбранном месте необходимо пробурить стену для протягивания кабеля, с помощью которого подключаются к подъездному щиту. Для этих целей подходит только ВВГнг 5*6.

Стандартно внутренности щитка располагают так:

Снизу – земля;
Сверху – ноль;
Между ними – автоматы.

Вводной кабель нужно зачистить и соединить синий провод с нулем, а желтый с землей. Провод белого цвета подсоединяется к автоматному контакту сверху, где дополнительно будет установлена перемычка, ведущая к автомату по соседству.

Кабели ВВГнг 3*2,5 и 3*1,5 подключают по схеме: фазная жила – к нижней автоматной клемме, а ноль с землей аналогично первому проводу. Если вы предусмотрели установку УЗО, то сначала фаза с нулем подключаются к нему. К клеммам автомата они подводятся через устройство отключения.

Монтируем скрыто

Замена проводки в панельном доме своими руками – дело нехитрое. В панелях уже предусмотрены пазы для проводов. И штробить ничего не нужно. В других квартирах придется попотеть:

С помощью болгарки пробейте трассу для электрокабеля глубиной 3 см;
В местах, где размечены коробки и розетки, выключатели, необходимо проделывать глубокие (порядка 7-10 см) отверстия круглой формы;
В штробы уложите кабель согласно схеме. Если вместо кабеля вы используете отдельные провода, то перед укладкой протяните их через гофру;
В разводящих коробках с помощью специальных клемм соедините землю с землей всех проходящих там кабелей, соответственно и ноль с нолем, фазу с фазой;
Установите розетки и выключатели. Но если для розеток нужно подводить все три провода, то на выключатель пускают только фазу, поскольку нулевой провод должен дойти до коробки через люстру, минуя замыкающий ключ.

Монтируем открыто

В квартирах открытую проводку делают редко, поэтому исключать ее полностью нельзя. И в обязательном порядке ее делают в офисах и других общественных местах. Пусть она не очень эстетична

Зато у нее есть важное достоинство – это возможность работы с ней в любое время независимо от ремонта, так как для демонтажа не требуется порча отделки стены

В случае с открытой проводкой все проще: не нужно делать штробы. Просто по стене согласно разметке нужно протянуть кабель. Что касается распределительных коробок – тут все так же. Только устанавливаются они не внутрь стены, а укрепляются на ее поверхности.

Если вам захотелось эстетики, вам подойдет кабель-канал. Сегодня их расцветка выполняется даже под натуральное дерево. Тогда кабель сначала нужно протянуть сквозь канал, а затем укрепить его на стене согласно нанесенной разметке.

Схема электропроводки в панельном доме

Только вот добраться до них бывает трудно.

Прокладка проводки в монтажных швах осуществляется, когда до плит удалось добраться. Чтобы электропроводка под стеновые панели попала, надо разобраться со старой проводкой. Если у вас уже голые стены, то в местах расположения электроточек должны быть провода, уходящие в стены. Если эти провода появляются из стены где-то между швом панели и потолка, то есть шанс им воспользоваться. Когда старая проводка обнаруживается только у распределительного щитка, это значит, что она имеет несколько изгибов и протянуть по этому же месту новый провод не получится.

Штробление стен процесс трудоемкий, не смотря на то, что современные рынки предлагают такие инструменты как штроборезки, которые способны выполнить красивые и глубокие штробы всего за несколько минут. Обычно же приходится использовать перфоратор и сантиметр за сантиметром вгрызаться в стену. Чтобы хоть немного упростить работу можно использовать швы между плитами. Обычно они имеют не столь плотную структуру и достаточно легко поддаются. Для закрепления провода в штробах можно использовать алебастр. Сейчас набирают популярность прокладка провода в стяжке, под плинтусами и другими методами. Так что варианты есть.

Правила, которые необходимо учитывать при установке

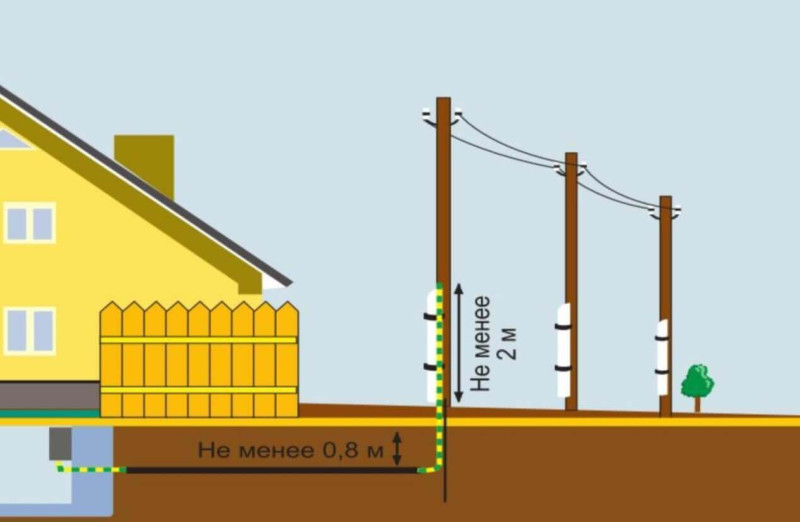

Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.

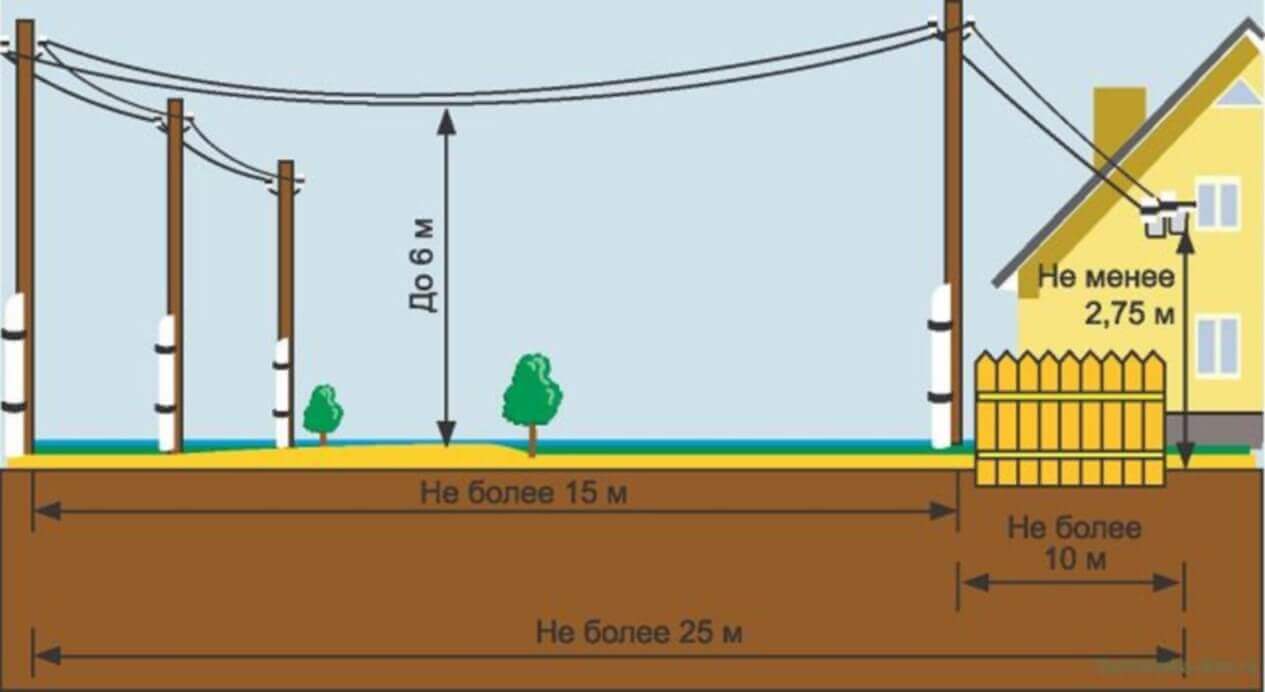

Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.

Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.

Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.

Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.

Цена на замену провода от столба к дому зависит от следующих факторов:

количество, а также тип опор;
расстояние к дому от столба;
марка и сечение кабеля.

При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.

О том, как производится прокладка кабеля от столба к дому, показывается на видео:

Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!

Где искать проводку

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

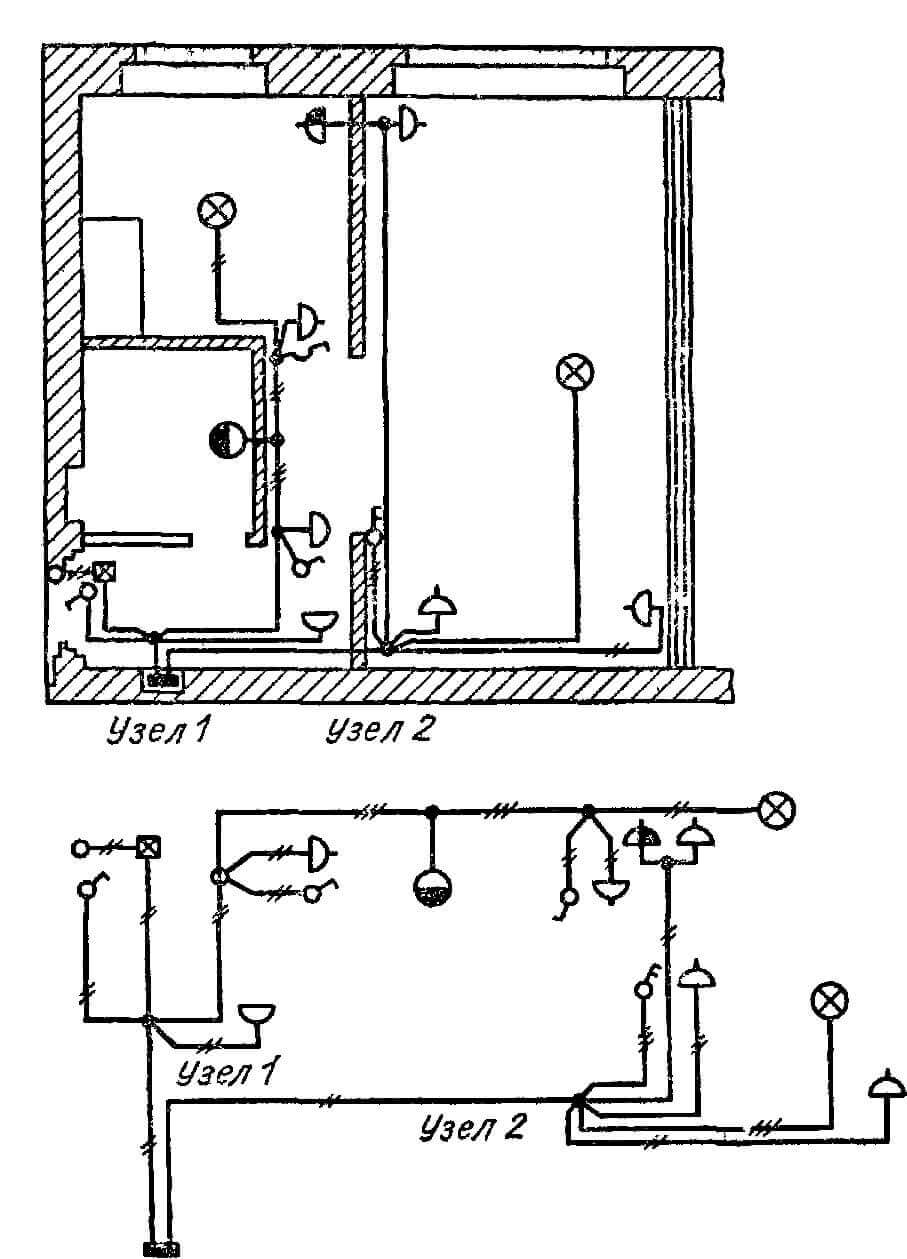

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

Для 1 комнатной квартиры:

Для 2 комнатной:

На видео ниже наглядно показывается, как найти проводку в хрущевке:
