Создание системы выравнивания потенциалов

VERMASON 231395, Коробка для заземления (желтый, 3Х10мм кнопка, 0МОм)

Основное назначение коробок для заземления антистатических браслетов, производства VERMASON — это использование в качестве общего объединительного узла, для подключения антистатических браслетов и другого оборудования находящегося на рабочей поверхности, а также для обеспечения надежного заземления, и сокращения времени стекания заряда, тем самым, предотвращая возможные повреждения чувствительных к электростатическим разрядам электронных компонентов и модулей, при работе в зонах, защищенных от электростатических разрядов (ESD защищенных зонах). Основные отличительные особенности коробок для заземления VERMASON 231395 :

• Полностью удовлетворяют требованиям, определенным в EN 61340-5-1, для подключения элементов в зоне защищенной от ЭСР (EPA-зоне) к общей точке соединения или точке соединения с землей (EBP).
• Размеры 70 x 65 x 20 мм. Изготовлены из желтого ABS пластика.
• Резисторы, встроены в каждый разъем, сопротивление 1 МОм, номинальная мощность 0,5 Вт. Резистор способен выдерживать 500 VDC течение 6 минут.
• Имеют различные разъемы: 10 мм кнопка или 4 мм разъем для штекера. Максимальное подключение — три разъема.
• Доступны различные разъемы, каждый из которых соединен с заземляющим шнуром длиной 3 метра с наконечником под М5.
• Подключите шнур заземления к подходящей шине заземления или общей точки заземления.
• Если необходимо укоротить шнур, предоставляется запасной наконечник под М5.
• Каждая коробка поставляется с двумя крепежными винтами для монтажа.
• Для одноконтурных (однопроводных) браслетов и витых проводов (спиралевидных шнуров).
• Сделано в Великобритании и США.

Основные характеристики коробки для заземления VERMASON 231395:

• Размеры 70 x 65 x 20 мм.
• Длина провода заземления: 3 метра.
• Цвет — желтый.
• Разъемы: 3 кнопки 10 мм.
• Сопротивление 0 МОм.
• Альтернативный код для заказа (Prior Vermason Item Number): J6715NR.

Комплект поставки коробки для заземления VERMASON 231395:

• Коробка для заземления VERMASON – 1 шт.
• Комплект крепежных винтов – 1 шт.

Примечание:

«Защита чувствительных к ЭСР компонентов сопровождается обеспечением заземления для приведения ЭСР защитных материалов и персонала к одному и тому же электрическому потенциалу. Все проводящие и рассеивающие элементы рабочей зоны, включая персонал, должны иметь связь или электрическое соединение с известной точкой заземления или общей соединительной точкой. Такое соединение обеспечивает распределение заряда, выравнивание напряжения между всеми элементами и персоналом и устраняет вероятность воздействия ЭСР на чувствительные компоненты.» 61340-5-2 пункт 4.4.1 (ГОСТ Р 53734.5.2)

Отличия

СВП:

• Направлена на снижение напряженности между открытыми частями электрического оборудования и поверхностью, на которой стоит человек (пол, земля).
• Используется на большой площади (бетонный пол, земля). К примеру, в здании – это соединений всей строительной арматуры в потолке, полу, стенах между собой и главной заземляющей шиной.
• Представляет собой сетку из проводящих материалов, проложенную в грунте.

СУП:

• Направлена на снижение напряженности между электрооборудованием и сторонними металлическими частями помещения (трубы, строительные конструкции), к которым человек одновременно может прикоснуться.
• Используется на небольшой площади, в единичных электроустановках. Уменьшает разность потенциалов между открытыми проводящими частями, доступными для прикосновения одним человеком.
• Представляет собой присоединение к заземляющему устройству строительных конструкций, трубопровода, корпусов технологического оборудования.

Проанализируем все вышеописанное. Допустим существует 2 электродвигателя, которые приводят в действие 2 водяных насоса. При подключении вольтметра к корпусам электродвигателей, он покажет большое значение напряжения, опасное для жизни. Для снижения полученного значения до безопасного значения могут быть рассмотрены 2 способа:

1. Соединив корпусы стальным проводником и подключив полученную конструкцию к заземляющему устройству получится СВП.
2. Если к имеющейся конструкции присоединить сторонние металлические предметы, находящиеся в помещении, например, трубы по которым течет вода, а также соединить их с заземляющим устройством, то получится СУП.

Выравнивание потенциалов в ванной комнате

Поскольку местом особой опасности является ванна комната, организацию схемы выравнивания следует начать с ней. Причины столь высокой электроопасности ванной кроются не только в повышенном уровне влажности, но и в большой концентрации металлических проводников, то есть труб. Установка схемы выполняется следующим образом:

1. Непосредственно в ванной или рядом с ней устанавливается пластиковая коробка с шиной.
2. От каждого металлического предмета (корпусов приборов, труб, светильника, коробки двери, если она из металла), а также от контакта заземления каждой установленной в ванной розетки и выключателя прокладывается отдельный проводник до смонтированной коробки.
3. Провода соединяются путём их надёжного зажимания болтами.
4. Прокладывается один проводник от шины до распределительного щитка и подключается к его заземлению.

Важно знать, что для эффективной работы схемы по выравниванию потенциалов не следует использовать последовательное соединение оборудования — от каждой металлической поверхности или прибора к коробке должен вести отдельный провод. В редких случаях возможно последовательное подключение не более 2 устройств, но без разрыва проводника.

В редких случаях возможно последовательное подключение не более 2 устройств, но без разрыва проводника.

Уравнивание потенциалов – что это такое, как работает и когда требуется, примеры в быту

Соединение проводником всех токопроводящих конструкций в рамках домашней электросети с целью создания равного напряжения на них называется уравниванием потенциалов. Предназначается система для предотвращения образования опасной разности электрического потенциала, возникающей между бытовыми электроприборами, и действия ее на жильцов.

Алгоритм действия защиты понятен на следующем примере:

• В результате пробоя фазы с привода на корпус стиральной машины в ванной комнате попал ток номиналом 50 В.
• Человек после приема душа одной рукой уперся на стиральную машинку, другой стал доставать полотенце с трубы с горячей водой.
• Трубопровод напрямую уходит в грунт, имеет потенциал 0 В и хорошо проводит ток.
• Поэтому если соединить корпус машинки с трубой, ток направится в землю.
• В рассматриваемом случае тело становится проводником тока и пропускает через себя ровно 50 вольт – человек ощутит электроудар.

Подключение бытовых приборов и токопроводящих конструкций к системе уравнивания формирует безопасные условия эксплуатации бытовых приборовИсточник elquanta.ru

• Однако если все металлические конструкции, в том числе корпус стиралки и трубопровод, будут объединены одной системой уравнивания, разряда не произойдет, и человек будет обезопасен.
• Объясняется это тем, что разности потенциала не будет: ток перейдет на все предметы и везде будет одинаков – в рассматриваемом примере это 50 В.

Естественно, случай из примера далеко не единственный – в быту может возникнуть ряд других вариантов:

Пробой фазы на корпус устройства из-за повреждения изоляции проводников, сырости на контактах, поломке блока питания и проч. Одновременное прикосновение к этому прибору и естественно заземленной конструкции, например, водопроводу, приведет к удару током.

Пробой фазы на корпус бытового прибора – частая причина возникновения разности потенциаловИсточник 1bitovoy-service.ru

При отсутствии системы уравнивания удар током может произойти в самом неожиданном случае – например, при использовании водопроводного кранаИсточник hsmedia.ru

Во всех приведенных случаях требуется уравнивание электропотенциалов между конкретными установками. Термин не следует путать с другим похожим названием. Так, в производственной практике есть понятие выравнивание потенциалов – прежде всего, это относится к просторным площадям, например, ж/б-полу в цехах.

Что такое потенциал и для чего его нужно выравнивать

Для того чтобы разобраться с системой уравнивания потенциалов давайте коротко вспомним, что такое электрический потенциал, а как следствие что такое электрический ток. Для примера возьмем любой электрический проводник. Например, электрический провод.

В «спокойном» состоянии любой проводник имеет равномерное распределение электронов, как положительных, так и отрицательных, по всей своей внутренней структуре.

Если подсоединить проводник к устройству, которое создает на одном своем полюсе недостаток электронов, а на другом полюсе их избыток, все электроны нашего проводника начнут направленное движение, чтобы выровнять этот недостаток и избыток. То есть прийти опять в «спокойный» режим. Такое направленное движение электронов и есть электрический ток, а создаваемый на полюсе проводника избыток или недостаток электронов называется отрицательным и положительным электрическим потенциалом

Разница электрических потенциалов на полюсах приводит к возникновению электрического тока. Если разница потенциалов не меняется и электроны двигаются в одном направлении, то ток называется постоянным. Если положительный и отрицательный потенциал часто меняются местами, то ток называется переменным. В наших электрических сетях потенциалы меняются с частотой 50 раз в секунду. Что и создает в наших электрических цепях переменный электрический ток с частотой 50 Герц.

Немного вспомнив об электрическом токе, вернемся к системе уравнивания потенциалов

При рабочем режиме электрический ток «бегает» по проводнику находящемуся в изоляции от одного электрического потенциала к другому меняя направлении 50 раз в секунду. Все металлические изделия, которыми напичкано наше жилье, да и любое другое помещение и по которым не должен протекать ток имеют в идеале нулевой электрический потенциал.

Таких потенциальных проводников в помещениях и зданиях много. В стены вмурована железная арматура, в систему водоснабжения обязательно входят металлические водопроводные трубы. Системы вентиляции, кондиционирования, молнезащиты, отопления также включают металлические конструкции. Да и сама бытовая техника, работающая от электричества, имеет металлические элементы конструкции.Но это в идеале.

Предположим, что где-то в соседней квартире в результате аварии токоведущий провод коснулся батареи отопления. Ток «растекся» по всей системе отопления и изменил электрический потенциал на вашей батареи.

Что может произойти дальше?

1. Вы находитесь на полу или в обуви, которые не проводит электрический ток. Ничего не будет. Вас ток не ударит.

2. Вы находитесь на заземленном полу. Удар тока неизбежен. Для защиты от такого поражения служит устройство защитного отключения (УЗО).

3. Вы находитесь на непроводящем полу и при этом касаетесь одновременно батареи под напряжением и рядом проходящей трубы. Труба и батарея находятся с разными электрическими потенциалами, и ток благополучно потечет через вас. Удар тока неизбежен.

Вот для защиты от последнего поражения электрическим током защищает система уравнивания потенциалов.

Если соединить все металлические конструкции и изделия в помещении, которые не должны быть под напряжением, то в случае аварии все они будут находиться под одинаковым потенциалом. И даже если на всех трубах в квартире будет 220 вольт, вас током не ударит. Правда, при одном условии: вы должны стоять на изолированной поверхности.

Для визуального примера вспомните птичек сидящих на высоковольтных неизолированных линиях электропередач.

В чем опасность

• Участки систем отопления и водоснабжения меняются на полипропиленовые трубы. Пропадает физическая связь с заземлителем. Надеяться на воду в трубах нельзя. Сегодня она есть, а завтра труба будет сухой.
• Сосед решил отмотать показания счетчика, и подключил нуль к своей батарее отопления. По всей системе появился потенциал: от 220 вольт вблизи квартиры соседа, до нуля в районе подключения трубопровода к главной заземляющей шине.
• У кого-то установлен бойлер без заземления, и он пробивает фазу в бак с водой. Пара ближайших этажей, получает в кранах с водой напряжение до 110 вольт.
• «Продвинутый» сосед электрик организовал заземление электроплиты на стояк с горячей водой (он действительно имеет хороший контакт с грунтом, к тому же конструктивно соединен с ГЗШ). А после аварии, на втором этаже заменили кусок стального стояка, на пластик. У соседа «электрика» коротнула фаза на корпус электропечи, и весь подъезд выше 2 этажа получил на стояке потенциал более 127 вольт.

Вы скажете, что это все незаконно, и запрещено? Да, это так.

Но это логика пешехода, который видит несущийся на него автомобиль, и продолжает находиться на переходе, уповая на ПДД. Пешехода собьют, водителя обязательно накажут. Кому от этого станет легче?

Не следует надеяться на то, что вокруг вас все придерживаются Правил устройства электроустановок. Поэтому организуем дополнительное уравнивание потенциалов.

Подключение устройства выравнивания потенциалов

Для правильной и безопасной работы устройства выравнивания потенциалов необходимо выполнить правильное подключение к электрической сети и другим устройствам. В этом разделе мы рассмотрим все необходимые шаги для подключения устройства.

1. Подготовка к подключению:
   • Убедитесь, что все компоненты устройства находятся в исправном состоянии и готовы к подключению.
   • Прочитайте инструкцию по эксплуатации устройства, чтобы получить полное представление о его работе и особенностях подключения.
   • Убедитесь, что на рабочем месте нет источников статического электричества, которые могут повлиять на работу устройства.
2. Подключение к электрической сети:
   • Определите необходимое напряжение и тип подключения для вашего устройства выравнивания потенциалов.
   • Проверьте, соответствует ли напряжение в электрической сети требованиям устройства. В случае несоответствия, используйте стабилизатор напряжения или другие дополнительные устройства.
   • Подключите устройство выравнивания потенциалов к электрической сети, следуя инструкциям производителя.
   • Убедитесь, что подключение выполнено правильно и надежно.
3. Подключение к другим устройствам:
   • Определите необходимые интерфейсы и соединения для вашего устройства.
   • Проверьте, совместимы ли интерфейсы устройства с интерфейсами других устройств, с которыми оно будет работать.
   • Соедините устройство выравнивания потенциалов с другими устройствами, используя соответствующие кабели и разъемы.
   • Убедитесь, что подключение выполнено правильно и надежно.
4. Проверка и настройка подключения:
   • После подключения устройства выравнивания потенциалов проведите проверку работоспособности и сверьте его с требованиями и ожиданиями.
   • Если необходимо, выполните настройки устройства в соответствии с предоставленной инструкцией.
   • Проверьте связь и взаимодействие с другими устройствами, с которыми будет работать устройство.

Подключение устройства выравнивания потенциалов требует внимательности и следования инструкциям, поэтому рекомендуется обратиться за помощью к специалисту или производителю устройства в случае возникновения вопросов или необходимости получить дополнительную информацию.

Опасность

Помните со школы? Любой металлический предмет проводит электрический ток. В наших домах подобные предметы повсюду. Это – трубы центральной отопительной системы, холодного и горячего водопровода; батареи и полотенцесушитель; короб вентиляции и водосток; металлический корпус любого электроприбора.

В общедомовых коммуникациях металлические трубы между собой взаимосвязаны. Рассмотрим простой пример. У нас есть ванная комната, в которой рядом расположены батарея отопления и душевая кабинка. Если вдруг между этими двумя элементами возникает разность потенциалов, а человек в одно время прикоснётся и к батарее, и к душевой кабинке, будет крайне опасно в плане поражения током. В данном случае тело человека сыграет роль перемычки, по которой потечёт электрический ток. Путь его протекания нам известен из законов физики – от потенциала с большим значением к меньшему.

Ещё один типичный пример, если разные потенциалы возникают на трубах водопровода и канализации. Когда на водопроводной трубе появляется токовая утечка, есть вероятность поражения человека во время купания в ванной. Это произойдёт в том случае, если человек стоит в ванной с водой, при этом открывает слив и касается рукой водопроводного крана. Чтобы подобных проблем не возникало, необходимо уравнивание потенциалов.

Ситуация, когда на трубах в жилом доме присутствует напряжение, показана в этом видео:

https://youtube.com/watch?v=Ume7hhDA5Zc

Для того чтобы уравнивать потенциалы существует две системы, о каждой из них мы поговорим более подробно.

Уравнивание основное

Главной считается основная система уравнивания потенциалов, в сокращённом виде она называется ОСУП. По сути, эта система представляет собою контур, объединяющий несколько элементов:

• наиболее важный – главную заземляющую шину (ГЗШ), именно на ней соединяются все остальные элементы;
• всю металлическую арматуру многоэтажного жилого дома;
• молниезащиту здания;
• отопительную систему;
• детали и элементы лифтового хозяйства;
• короба вентиляции;
• металлические трубы водоснабжения и отвода воды.

Каждое здание имеет вводное распределительное устройство (ВРУ), в нём устанавливают главную заземляющую шину (ГЗШ). Она подключается на контур заземления при помощи стальной полосы.

Раньше не нужно было беспокоиться, все металлические элементы объединялись, и не возникало предпосылок для разных потенциалов. Если и появлялся какой-то потенциал на трубе, по пути наименьшего сопротивления он спокойно уходил в землю (мы ведь помним, что металл – это отличный токопроводник).

Сейчас ситуация изменилась, многие жильцы во время ремонтных работ в квартирах меняют металлические водопроводные трубы на полипропиленовые либо пластиковые. За счёт этого общая цепочка разрывается, батареи и полотенцесушители остаются без защиты, потому что пластик не обладает проводящей способностью и не связан с заземляющей шиной. Представьте, что у вас остались металлические трубы, а сосед снизу всё поменял на пластик. При появлении потенциала на ваших трубах ему некуда уходить, путь в землю прерван пластиковыми трубами соседа. Таким образом и происходит возникновение разности потенциалов.

Есть у основной системы небольшая проблема. В многоэтажных зданиях коммуникационные пути очень протяжённые, за счёт этого увеличивается сопротивление проводящего элемента. В величине потенциала на трубах первого и последнего этажей будет ощутимая разница, а это уже представляет собой опасность. Поэтому создаётся дополнительная система уравнивания потенциалов, она монтируется на каждую квартиру индивидуально.

Дополнительное уравнивание

Дополнительная система уравнивания потенциалов (сокращённое название ДСУП), монтируется в санузлах, в ней объединяются такие элементы:

• металлический корпус душевой кабинки или ванная;
• вентиляционная система, когда её выход в ванную выполнен коробом металлическим;
• полотенцесушитель;
• канализация;
• металлические трубы водопровода, отопления и газового хозяйства.

А вот тут уже понадобится коробка уравнивания потенциалов. К каждому из вышеперечисленных объектов подсоединяется отдельный провод (одножильный, материал исполнения – медь), его второй конец выводят и подсоединяют в КУП.

Создание систем выравнивания потенциалов

Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:

• Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
• Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.
• На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
• Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.

Какие объекты подключаются к системе выравнивания потенциалов

• Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
• Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
• Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
• Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
• Металлические трубы и кожухи системы вентиляции.
• Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
• Металлические оболочки бронированных кабелей.
• Экранная оплетка информационных кабелей (телевидение, интернет).

На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.

Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.

• Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
• Компоненты систем водонагрева: бойлеры, внутренние трубы.
• Система отопления: трубы, радиаторы, полотенцесушители.
• Система газоснабжения.
• Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
• Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
• Стальные двери и дверные коробки.

На схеме это выглядит так:

1. Шина выравнивания потенциалов.
2. Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
3. Ограничитель перенапряжения в линии данных.
4. Кронштейны крепления заземляющих проводников к металлическим трубам.
5. Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.

Почему необходимо дополнительное уравнивание потенциалов?

Стояки горячей и холодной воды, стояки отопления, все эти части в прошлом были  сделаны строго из металла. Но как известно, на смену металлу пришел пластик — полипропеленовые трубы. Если раньше, когда абсолютно все трубы были из металла и опасный потенциал, случайно оказавшись на металлической части, мог без препятствий стечь в землю, то пластик такой возможности не дает. Например, у вас стояки металлические, а вот сосед этажом ниже поменял на пластик. Теперь опасному потенциалу уходить некуда. Взявшись за трубу, на которой скопился опасный потенциал одной рукой, а другой за стояк, который  заземлен, то это как раз тот случай, который  может оказаться роковым.

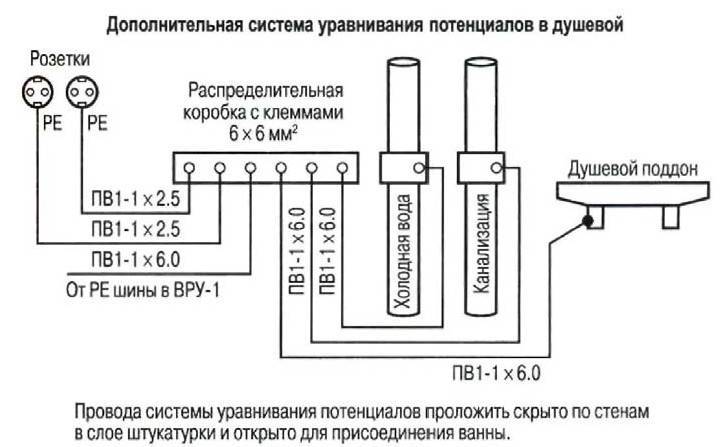

Схема дополнительного уравнивания потенциаловСхема дополнительного уравнивания потенциалов

• Как защитить частный дом от молнии?
• Как подключить провода в распределительной коробке?
• Чем отличается заземление от зануления?

Уравнивание и выравнивание электрических потенциалов. Изолирующие площадки

Уравнивание потенциалов заключается в металлическом соединении между собой открытых проводящих частей электрооборудования (корпусов), а также сторонних проводящих частей (металлоконструкций, трубопроводов), чтобы устранить или уменьшить напряжение между ними при появлении электрического потенциала на одной из них, например при повреждении изоляции. Выравнивание потенциалов — это снижение разности потенциалов между заземленными (зануленными) открытыми металлическими частями или заземлителем и поверхностью земли, пола путем укладки вблизи поверхности земли, пола неизолированных проводников, соединенных с заземленными (зануленными) частями. Это уменьшает напряжение прикосновения при повреждении изоляции. Можно рассматривать выравнивание потенциалов как частный случай уравнивания, если считать проводящий пол сторонней проводящей частью в электроустановке наряду с металлоконструкциями, трубопроводами. В каждом здании должны быть соединены с системой уравнивания потенциалов следующие проводники: магистральный нулевой защитный проводник, магистральный заземляющий проводник или основной заземляющий зажим, стальные трубы коммуникаций в здании или между зданиями и металлические части строительных конструкций, система центрального отопления, система вентиляции и кондиционирования. Эти проводящие части должны быть также соединены между собой на вводе в здание. Изолирующие от земли площадки используют, например, при ремонте воздушных линий под напряжением с телескопической вышки. Изоляцию площадки от земли рассчитывают так, чтобы ток через человека, работающего на ней, был безопасен. Если пол такой площадки металлический, но изолирован от земли, его можно соединить с проводом ВЛ для уравнивания потенциалов между ними. Тогда можно допустить большой ток утечки через изоляцию площадки, потому что ток через человека, стоящего на площадке и прикасающегося к проводу, не пойдет.

В жилых домах нужно делать металлическое соединение водопроводных труб с корпусом ванны, так как иначе человек, находясь в ванне и касаясь водопроводного крана, может попасть под напряжение, если на водопроводных или отходящих от ванны канализационных трубах появился электрический потенциал. Это может случиться при недопустимом использовании канализационных или водопроводных труб внутри дома в качестве естественного заземлителя или нулевого проводника. Выравнивание потенциалов применяют также и в коровниках между частями, которых касаются коровы (автопоилки), и неизолированными стальными проводниками, уложенными в пол. При пробое изоляции между обмотками трансформатора на подстанции напряжением 6. 10/0,38 кВ или при падении на провода ВЛ напряжением 380/220 В проводов линии более высокого напряжения оно появляется на нулевом проводе и на зануленных частях. В сети напряжением до 1000 В с изолированной нейтралью на случай перехода на провода этой сети более высокого напряжения включают между заземленным корпусом трансформатора и любым из выводов обмотки пониженного напряжения пробивной предохранитель. Внутри фарфоровой пробки этого предохранителя между резьбой и пяткой среди двух металлических дисков зажата тонкая слюдяная пластинка с отверстиями. При появлении напряжения выше нормального происходит пробой воздуха в отверстиях пластинки и сеть оказывается заземленной. Опасный потенциал на нулевом проводе может появиться и в результате пробоя изоляции высоковольтного оборудования трансформаторной подстанции, например разъединителя на раму, заземленную через то же заземляющее устройство, что и нулевая точка вторичной обмотки, от которой отходит нулевой провод, и при срабатывании грозоразрядников. Для защиты от поражения людей из-за заноса высоких потенциалов по нулевому проводу в коровник, в мастерскую наиболее эффективная мера — выравнивание потенциалов.

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

1. Водопроводные трубы во всем доме выполнены из металла.
2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм2, а при использовании так называемого гибкого металлорукава – 4,0 мм2. Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм2.

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.
