Что такое герконовые выключатели

Типы и виды герконовых датчиков

Герконовый датчик

Существует немало вариантов герконовых реле. Классифицируют устройства по самым разным параметрам: уровню вибрации, емкости, контактной группе.

Магнитные

Приспособление замыкает, либо размыкает линию, передающую электричество под действием магнитного поля. Источником может быть постоянный магнит или электромагнит. По этому признаку герконы делят на 3 категории:

  • С нормально разомкнутым контуром – в обычном состоянии контакты разъединены. Под действием электрического тока или магнитного поля пластины соединяются и устройство передает ток.
  • Геркон-магнит размыкающий реализует обратный принцип: в нормальном состоянии контакты замкнуты, а под действием магнитного поля размыкаются и электрическая цепь рассоединяется.
  • Переключающее реле – в такой модели 3 вывода. Вне электромагнитного поля замкнута одна пара, а под действием поля пластины замкнутые нормально размыкаются, а новый замыкается. В этом случае ток протекает по двум разным цепям в зависимости от наличия или отсутствия магнитного поля.

Для открывания двери

Датчик открытия двери

Все варианты дверных датчиков работают на герконовых реле. Однако способы подключения устройства разные. По этому признаку выделяют 3 категории.

  • Обычные – включают 2 части с пружинными контактами. Магнитное поле замыкает пружинные контакты: их концы притягиваются и смыкаются. Когда поле исчезает, 2 части датчика оказываются на удалении друг от друга, пружины размыкаются. Датчик – элемент цепи сигнализации. По линии через него постоянно идет ток. Если дверь открывается, датчик разрывает цепь и сигнализация срабатывает. Порог срабатывания – от 30 до 50 мм.
  • Беспроводной датчик – его основой служит нормально разомкнутый геркон и модуль связи. Вторая часть датчика – магнит, под действием которого контакты замыкаются. Монтируют устройство так, чтобы при закрытой двери магнит оказывался напротив радиопередающей части, чтобы замыкать геркон магнитный. Если двери открываются, размыкается цепь и на блок управления подается сигнал тревоги. Порог срабатывания – 10–20 мм. Такой вариант эффективнее проводного.
  • GSM-сигнализация – состоит из геркона и GSM-модуля. Принцип работы аналогичен беспроводному. Когда реле срабатывает, контроллер высылает текстовое сообщение владельцу квартиры или офиса. Такой прибор нередко наделяется дополнительными функциями.

По конструкции

Ртутный геркон

С конструкционной точки зрения выделяют 2 типа герконов:

  • Сухие – герметичная стеклянная колба, наполненный осушенным воздухом или другим газом. Снаружи баллона с торца привариваются сердечники из магнита, контакты находятся внутри.
  • Ртутные или «смоченные» – в колбу помещают капли ртути. Они смачивают контакты, что улучшает и плотность смыкания. Ртутный геркон не дребезжит и не создает вибрации, однако время срабатывания датчика увеличивается.

Подключение герконового датчика

Документация, поставляемая в комплекте с датчиками, дает исчерпывающую информацию о том, как подключить геркон.

Для функционирования и безопасности датчика часть реле, генерирующая магнитное поле, монтируется на подвижную часть конструкции. Сам геркон крепится на стационарно установленный элемент конструкции или здания.

Подвижная часть плотно примыкает, воздействуя магнитным полем катушки на контактную сеть геркона и замыкая этим электрическую цепь. Датчик системы информирует о правильном функционировании системы. Как только катушка, расположенная на подвижной части, перестает воздействовать на датчик, сеть размыкается и автоматика сообщает о нарушении целостности системы.

По способу монтажа датчики бывают:

  • скрытого крепления;
  • наружного крепления.

В зависимости от физических свойств поверхности, на которой происходит подключение геркона, бывают:

  • датчики для монтажа на стальных конструкциях;
  • датчики, монтируемые на магнитопассивных конструкциях.

При монтаже герконового реле необходимо помнить о некоторых особенностях установки:

  1. Рекомендуется избегать расположения вблизи источников ультразвука. Он в состоянии оказать негативное воздействие на параметры датчика.
  2. Не допускать расположения рядом с источником постороннего магнитного поля.
  3. Обезопасить колбу датчика от ударов и повреждений. В противном случае газ испарится, нарушится контакт, и сердечники быстро придут в негодность.

Герконовые переключатели не могут коммутировать большие токи в силу маломощности сердечников. Поэтому их нельзя использовать для включения и выключения мощных электрических устройств.

Их включают в маломощную коммутационную схему для контроля реле, которое осуществляет управление оборудованием.

Принцип работы геркона

Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности

При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты – сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь

В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.

Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты – сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.

У переключающего геркона один из трех контактов, как правило, нормально — замкнутый выполняется из металла немагнитного, а оба нормально – разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально – замкнутый, оставаясь на своем первоначальном месте, размыкается.

Примечание. Нормально – разомкнутый контакт, это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально — замкнутый контакт замкнут при отсутствии магнитного поля.

Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.

Способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп).

Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона. Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием.

Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз.

Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax.

Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами.

Геркон: что это

Геркон представляет собой два ферромагнитных контакта, которые запаяны в стеклянную герметичную колбу

Для обнаружения открытия дверей, сейфов, окон, ворот, люков и пр. используются магнито-контактные датчики. В основе такого устройства используется герметичный контакт – геркон. Отсюда происходит другое название датчиков – датчики открытия герконовые.

Геркон представляет собой два ферромагнитных контакта, которые запаяны в стеклянную герметичную колбу. При возникновении магнитного поля контакты изменяют свое состояние (замыкаются либо размыкаются). Контакты находятся в инертном газе или вакууме, поэтому в случае возникновения искры они слабо обгорают. Этим обусловлена долговечность герконовых датчиков – срок службы устройств считается бесконечным (исключая случаи разбития и пропускания больших токов). По сравнению с классическими реле, герконы имеют высокое быстродействие и меньшими размерами.

Кроме того, герконовые датчики относятся к классу недорогих изделий, поскольку нет необходимости использовать для контактов тугоплавкие драгоценные металлы. К недостаткам рассматриваемых устройств можно отнести: хрупкость (в условиях ударных нагрузок и сильных вибраций герконы использовать не рекомендуется); появление дребезга при включении, который провоцирует срабатывания в коротком промежутке времени; залипание контактов, приводящее к необходимости замены геркона; при неправильном подключении питания время работы геркона может сократиться.

По типу контактов различают три типа датчиков: нормально-замкнутые, нормально-разомкнутые, переключающие. Отсюда следуют такие основные характеристики датчиков открытия:

  • расстояние замыкания контактов;
  • расстояние между герконом и магнитом, при котором контакты детектора замыкаются;
  • расстояние размыкания контактов;
  • расстояние между герконом и магнитом, при котором контакты детектора размыкаются;
  • расстояние удержания контактов;
  • расстояние между герконом и магнитом, при котором контакты детектора остаются в исходном положении.

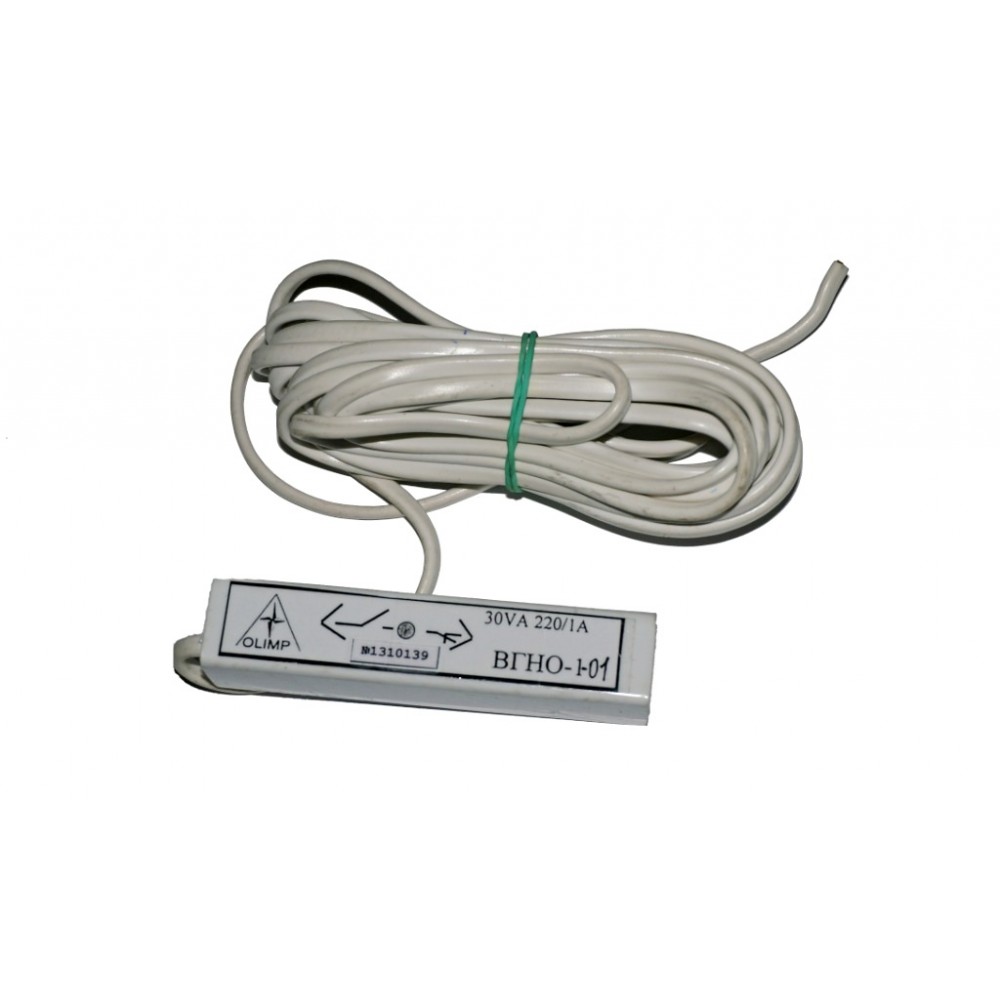

Что такое герконовый выключатель?

Герконовый выключатель представляет собой электромеханическое устройство, используемое для обнаружения и управления магнитными полями. Он основан на явлении геркондуктивности, когда влияние магнитного поля приводит к изменению проводимости материала.

Основная часть герконового выключателя — геркон, состоящий из двух ферромагнитных контактов, разделенных вакуумом или инертным газом. При отсутствии магнитного поля контакты магнитно не активны и разомкнуты, но при приближении магнита к геркону, контакты становятся притяженными и замыкаются.

Герконовые выключатели широко применяются в электронике и автоматике. Они используются для контроля положения дверей и окон, обнаружения проникновения, управления электрическими цепями, пуска и остановки магнитных моторов и т.д. Благодаря своей надежности и долговечности, герконовые выключатели стали неотъемлемой частью многих систем и устройств.

Простые примеры использования в быту

Геркон – простая деталь, поэтому радиолюбители охотно собирают на ней различные устройства своими руками. Ниже приведены 3 популярных решения, которые реализуются с помощью этой детали:

  1. Сигнализация. На двери закрепляется потайной магнитик (желательно использовать неодимовый). На облицовке устанавливается геркон двери. Крепить нужно так, чтобы при открытом проходе выводы геркона размыкались, а при закрытом — замыкались. В результате состояние двери преобразуется в электрический сигнал. Его можно преобразовать и в звук сигнализации.
  2. Самодельный бортовой компьютер на велосипед. В данном случае магнит устанавливается на колесо или ведущую звездочку велосипеда. Геркон фиксируется на раме «железного коня». Чем выше скорость движения велосипеда, тем чаще магнит оказывается в непосредственной близости от детали. С помощью схемы на микроконтроллере данные импульсы можно преобразовать в текущую скорость велосипеда или посчитать пройденное за день расстояние.
  3. Использование в качестве концевого выключателя на подвижных механизмах (например, на автоматических воротах).

Принцип работы геркона основан на его взаимодействии с магнитным полем. Если поднести к геркону намагниченный предмет, его выводы замкнутся. А если поместить эту деталь в поле управляемого электрического магнита, то получится реле с повышенной износоустойчивостью.

Выбирать данный прибор следует исходя из предельно допустимого тока и напряжения. Одновременно необходимо учесть и условия эксплуатации. Такие устройства, как электромагнитный замок домофона, находящийся вблизи геркона, способны влиять на его работу.

Герконы: способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп). Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона.

Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием. Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Размеры геркона.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз. Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax. Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами. Все технические характеристики основных типов герконовых выключателей приведены в таблице ниже:

Таблица стандартных технических характеристик герконов.

Достоинства герконовых реле:

  1. Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.
  2. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.
  3. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле.
  4. Надежная работа в широком диапазоне температур

Будет интересно Что такое катушка индуктивности и почему ее иногда называют дроссель

Недостатки герконовых реле:

  1. Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.
  2. Хрупкий корпус герконов, чувствительный к ударам.
  3. Малая мощность коммутируемых цепей у герконов.
  4. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

Геркон на бумаге.

Применение

Благодаря низкой цене и простоте конструкции, монтажа и использования, герконовые датчики и герконовые выключатели успешно применяются в случаях, когда их хрупкость не имеет значения. Область их применения обширна: от бытовых нужд до промышленных процессов.

Электрические компоненты устанавливаются в бытовых приборах в виде реле, в электросчетчиках и даже стационарных кнопочных телефонах – щелчки набора номера импульсным номеронабирателем результат, по сути, его работы.

Охранные сигнализации — один из примеров применения герконов. На косяк двери устанавливается магнит, на дверь – геркон. При удалении магнита из зоны восприятия устройства происходит замыкание или размыкание цепи, в результате которого становится известно о нарушении охраняемого периметра.

В пожарных датчиках также применяются эти устройства. При возникновении опасной ситуации, электрическая цепь включается при помощи геркона. Работать такой датчик может как в помещении, так и на улице.

В промышленных областях они применяют также во многих ситуациях. Например, для измерения уровня жидкости используется поплавковое устройство. В лифтовом хозяйстве герконы применяются для определения местоположения кабины подъемника.

Группа контактов, заключенная в стеклянную колбу, с инертным газом применятся везде, где необходимо замыкать, размыкать и переключать электрическую цепь.

Любые механические контакты подвержены износу. Чтобы уменьшить влияние этого деструктивного фактора, в первой половине прошлого века было разработаны магнитоуправляемые коммутационные устройства, контактная группа которых помещалась в вакуумную колбу. В СССР такие элементы получили название «Геркон», по сокращению от «герметизированный контакт», в англоязычной технической документации принято название «reed switch».

Давайте рассмотрим принцип действия этих устройств, конструкцию, основные характеристики, достоинства и недостатки. В завершении статьи будет приведена пара полезных схем, где используются герконы.

Применение

И все же, несмотря на конструктивные принципиальные пороки, полностью исключить которые практически невозможно, характеристики герконов позволяют использовать их во многих областях человеческой деятельности, в которых недостатки не так уж важны, а достоинства преобладают. Например, в обычной компьютерной клавиатуре, в которой с так называемым «дребезгом» можно бороться, включив в схему демпфирующие фильтры, а затем не беспокоиться о чистоте контактов. Незаменимы эти приборы и в системах сигнализации. Нет ничего проще установки датчика, в основе которого лежит включенный в цепь геркон. Двери закрыты – контакт замкнут, а при их открывании магнит, прикрепленный к косяку, отдаляется, уменьшается, происходит размыкание цепи, служащее сигналом для срабатывания электронной схемы оповещения. Для определения положения кабины лифта также чаще всего применяют герконы. Осветительным оборудованием дайверов также легко управлять с помощью магнитов, не опасаясь того, что соленая морская вода затечет в электрические фонари через отверстия в коммутационных приспособлениях. В схемах как однофазных, так и трехфазных, герконы также присутствуют.

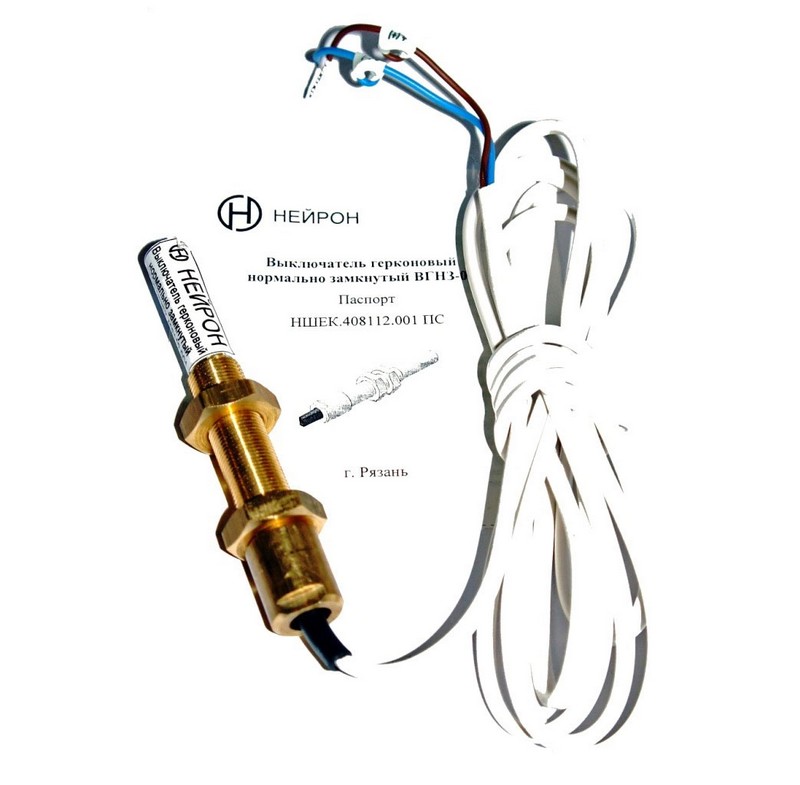

Конструкция герконового выключателя

Герконовый выключатель состоит из двух основных компонентов: герконового контакта и магнитного элемента.

Герконовый контакт представляет собой пару контактов, которые размещены близко друг к другу, но не соприкасаются при отсутствии магнитного поля. Это достигается благодаря использованию магнитно-мягкого материала, который обеспечивает низкую намагниченность контактов при отсутствии внешнего воздействия.

Магнитный элемент состоит из постоянного магнита, который приводит к намагничиванию герконового контакта при приближении. Когда магнитный элемент находится достаточно близко к герконовому контакту, последний начинает намагничиваться и притягивается к магниту. В результате контакты соприкасаются и создается электрическая цепь.

Основной принцип работы герконового выключателя заключается в том, что он открывается или закрывается под действием магнитного поля. При удалении магнитного элемента, герконовый контакт возвращается в исходное положение и размыкает электрическую цепь.

Герконовые выключатели широко применяются в электронике и автоматизации, например, для контроля доступа, системы безопасности и многое другое. Их преимущества включают высокую надежность, долговечность и возможность работы в различных условиях.

Устройство прибора

Итак, в стеклянную трубочку вставлена механическая система, состоящая из двух пружинистых пластин, магнитного материала и наплавленных или напаянных на них контактных групп. В нормальном состоянии правая и левая составляющие могут находиться в гальваническом соприкосновении, обеспечивая возможность прохождения электрического тока (такие герконы называют нормальнозамкнутыми), или, напротив, могут быть разомкнутыми (геркон замыкающий). Затем внутри трубки создается вакуум либо в нее закачивается инертный (химически пассивный) газ. Это делается для увеличения детали. При прохождении тока происходит нагрев контактов и убыстряется процесс окисления, то есть соединения с кислородом. Если металл окружен средой инертной, то такой реакции не произойдет. Теперь трубку можно запаивать, и прибор готов.

В статье приведена следующая информация:

  1. Что такое герконовый датчик
  2. Принцип действия
  3. Конструкция
  4. Разновидности и особенности
  5. Обоснования для использования в системах охранной сигнализации

Герконовый датчик — это

оповещатель, использующий в своей основе магнитно-контактный метод реакции и  широко применяющийся в системах безопасности благодаря своим качествам, таким как — надежность, экономичность, миниатюрность, безотказность. Все эти характеристики достигаются за счет простоты конструкции, отсутствия необходимости подключения к  источнику питания, герметичной конструкции герконовой части датчика.

Принцип действия герконового датчика основан на способности мягкой (пружинящей) металлической пластины изменять свое положение под воздействием магнитного поля. Наглядно это выглядит так: при поднесении магнита к герконовой части датчика,  мягкая пластина притягивается к магниту или отклоняется от него, в зависимости от поляризации магнитного поля, что приводит к замыканию или размыканию контактов датчика.

Конструкция герконового датчика.

Как правило, герконовый датчик состоит из двух частей. Первая — это герконовая часть, состоящая из геркона в пластмассовом или силуминовом корпусе, с выводами контактной группы для подключения к шлейфу сигнализации.  Вторая — магнитная часть, состоящая из магнита в аналогичном корпусе.

Конструктивные особенности.

Герконовые датчики конструктивно подразделяются на накладные и врезные, в пластмассовом и силуминовом корпусе. Основным отличительным свойством конструкции является то, что контактные пластины геркона заключены в герметичный стеклянный корпус, что препятствует окислению контактных поверхностей.

Разновидности герконовых датчиков

Накладные датчики — это тип датчиков, применяемых для блокировки окон и дверей и монтирующихся непосредственно на поверхность дверного полотна, открывающейся части оконной рамы (магнитная часть), на дверную или оконную коробку (герконовая часть).

Врезные датчики.

Данный тип используется, как правило, для дверей. При этом магнитная часть врезается вертикально в верхнюю кромку полотна двери, как можно ближе к краю (дальше от вертикали петель, ближе к вертикали ручки).

Герконовая часть врезается в верхнюю балку дверной коробки с соблюдением строгого совпадения частей датчика (по вертикальной оси) при закрывании двери.

Тип исполнения корпуса.

В большинстве случаев, герконовые датчики изготовлены в пластмассовом или силуминовом корпусе. При этом, датчики в пластмассовом исполнении корпуса допускается применять для конструкций дверей и окон , не включающих в себя металлические элементы.

Датчики в силуминовом исполнении корпуса чаще всего используются для металлических дверей.

Особенности применения.

Герконовые датчики накладного исполнения в пластмассовом корпусе применяются для деревянных и МДФ дверей, металлопластиковых, алюминиевых и деревянных оконных рам.
Герконовые датчики врезного исполнения в пластмассовом корпусе применяются для деревянных и МДФ дверей.
Герконовые датчики врезного и накладного исполнения в силуминовом корпусе применяются для деревянных, металлических и МДФ дверей.
Допускается применение датчиков врезного исполнения в пластмассовом корпусе для металлических дверей, но, строго определенных типов, исключающих, по конструкционным особенностям, размагничивание магнитной части датчика.

Обоснования для использования в системах охранной сигнализации.

Использование герконовых датчиков в системах охранной сигнализации переоценить нельзя.

Во первых — данный тип датчиков обеспечивает 100% срабатываний.

Во вторых — минимальное (при условии правильной установки) количество ложных срабатываний.

В третьих — стоимость датчиков этого типа существенно ниже стоимости датчиков включающих в себя электронные схемы.

В четвертых — экономичность и простота установки. Герконовый датчик не включает в себя электронных схем, что, в свою очередь, обеспечивает минимальное количество неисправностей и независимость от электропитания. Для подключения герконовых датчиков используется только двухпроводный шлейф сигнализации, что позволяет использовать один стандартный сигнальный провод (четыре жилы) на два датчика.
Для усиления надежности системы охраны, возможно, комбинировать использование герконовых датчиков с установкой ик штор (о них я рассказывал в статье об ик датчиках) или датчиков разбития стекла.

Приобрести герконовые датчики возможно, к примеру в интернет магазине «Алпа технолоджи»

Разновидности

В зависимости от нормального состояния контактов устройства разделяют на:

  • замкнутые — цепь размыкается под воздействием магнитного поля;
  • переключаемые — под воздействием поля замыкается один контакт, а при отсутствии поля — другой;
  • разомкнутые — срабатывание геркона происходит при появлении магнитного поля.

В зависимости от конструкции датчики бывают:

  • газовые — стеклянная гильза заполнена сухим воздухом или инертным газом;
  • ртутные — на контакты, дополнительно наносится ртуть, которая способствует улучшению коммутации, минимизирует сопротивление и убирает вибрацию замыкаемых пластин.

Герконы по техническим характеристикам подразделяются на:

  1. Герконы.
  2. Газакон — устройство, обладающее функцией памяти. То есть положение контактов сохраняется после отключения магнитного поля.
  3. Геркотроны — реле с высоковольтной изоляцией. Предназначено для работы в устройствах с напряжением от 10 до 100 кВ.
  4. Герсикон — реле, предназначенное для управления оборудованием и автоматикой с мощностью до 3 кВт. Конструкция характеризуется увеличенным коммутационным током и наличием дугогасительных контактов.

Благодаря разнообразию конструкций герконы продолжают использовать во многих областях.

Принцип работы герконового выключателя

Основной элемент герконового выключателя – это контактный блок, состоящий из двух контактов, разделенных небольшим зазором. Один контакт сделан из магнитной материал, такого как никель или кобальт, а другой контакт из немагнитного материала, такого как медь или алюминий.

Когда внешнее магнитное поле отсутствует или слабо, магнитный контакт отклоняется под действием пружинной силы и разделяется от немагнитного контакта, создавая зазор. Это активное состояние герконового выключателя.

Когда внешнее магнитное поле сильное, магнитный контакт притягивается к немагнитному контакту, и контакты замыкаются. Это пассивное состояние герконового выключателя. Изменение состояния контактов герконового выключателя происходит мгновенно и без механического трения, что делает его надежным и долговечным в эксплуатации.

Герконовые выключатели широко используются в различных сферах: в промышленности, автомобильной промышленности, медицине и телекоммуникациях. Они применяются для контроля положения дверей и окон, обнаружения наличия магнитных полей, автоматической активации систем безопасности и других задач, требующих надежного и быстрого отслеживания магнитных полей.

Герметизированные магнитоуправляемые контакты

Герметизированные магнитоуправляемые контакты Каталог-проспектМ.: ЦНИИ «Электроника», 1973

Герметизированные магнитоуправляемые контакты (герконы, МК) в большинстве случаев представляют собой два плоских лепестка (контакты-детали) из магнитомягкого сплава (например, 52Н-ВИ, 47 НД или др.), герметически вваренные в противоположные концы стеклянной трубки (баллона) таким образом, что их свободные концы перекрываются на расстоянии 0,3 — 1,1 мм с раствором 30 – 150 мкм. Контактирующие поверхности покрыты благородными металлами или их сплавами. Внутренний объем баллона заполнен защитным газом или вакуумирован. Под воздействием магнитного поля, создаваемого электромагнитной катушкой управления или постоянным магнитом, контакты-детали намагничиваются и притягиваются друг к другу, замыкая электрическую цепь. Когда управляющее поле уменьшается до определенного значения f контакты — детали под воздействием сил упругости размыкаются.На герконах конструируют реле, логические элементы, преобразователи напряжений и токов, датчики неэлектрических величин, коаксиальные переключатели, коммутаторы, исполнительные элементы схем перестройки частоты в ВЧ-устройствах, тумблеры, концевые выключатели, клавишные переключатели и т.п.Герконы могут управляться магнитным полем, создаваемым постоянным магнитом, электромагнитной катушкой управления или их комбинацией.Для повышения срока службы герконов используются различные схемы защиты контактов от электрической эрозии, основанные на применении элементов LС, полупроводниковых диодов, полупроводниковых переменных сопротивлений (варисторов) и кремниевых стабилитронов. При разработке конкретной схемы защиты следует практически уточнять значения элементов схемы. Броски токов и напряжений не должны превышать максимально допустимых значений, указанных в технических условиях или проспектах на герконы. Нужно учитывать, что реактивные сопротивления кабелей (проводов), соединяющих герконы с нагрузками, также уменьшают количество коммутаций. Цепи защиты целесообразно применять и при работе герконов на активную нагрузку – это позволяет значительно повысить количество коммутаций, так как уменьшается разрушительное действие электрической дуги в наиболее опасном при данном виде нагрузки режиме размыкания.1. Применение герконов2. Способы управления герконами3. Способы защиты герконов4. Технические данные и изображения герконовГеркон замыкающий, асимметричный МК-10-3Геркон замыкающий МК-16-3Геркон замыкающий КЭМ-2Геркон замыкающий МУК-1А-1Геркон замыкающий, высокочастотный МК-17Геркон универсальный, перекидной КЭМ-3Геркон замыкающий МК-27-3Геркон замыкающий, измерительный МК-27-ИГеркон универсальный, перекидной МК-27-ПГеркон замыкающий КЭМ-6Геркон замыкающий КЭМ-1Геркон замыкающий МУК-3А-1Геркон замыкающий, измерительный МК-1Геркон замыкающий, вакуумный, высоковольтный МК-52-3В5. Некоторые схемы применения магнитоуправляемых контактов6. Дополнения и правкиСканы документа предоставил Александр Перебаскин (Москва) создатель портала >> Справочник по микросхемам

Преимущества использования герконовых выключателей

Герконовые выключатели представляют собой устройства, основанные на использовании реостатического эффекта. Они обладают рядом преимуществ, которые делают их широко применяемыми в различных областях техники и электроники.

  • Надежность: герконовые выключатели отличаются высокой надежностью и долговечностью. Они не подвержены износу и не требуют регулярного обслуживания.
  • Малые габариты: благодаря своей компактности, герконовые выключатели могут быть установлены в узких и ограниченных пространствах. Это делает их идеальным решением для применения в мобильных устройствах и электронике ограниченного объема.
  • Высокая точность: герконовые выключатели обладают высокой степенью точности работы. Они обеспечивают надежное и точное срабатывание при достижении определенного уровня магнитного поля.
  • Быстрый отклик: герконовые выключатели обладают высокой скоростью реакции. Они могут быстро срабатывать и обеспечивать надежное и точное включение или выключение электрической цепи.
  • Универсальность: герконовые выключатели могут быть использованы в различных средах и условиях, включая высокие и низкие температуры, влажные и взрывоопасные среды. Они обладают высокой степенью защиты от внешних воздействий.

Все эти преимущества делают герконовые выключатели незаменимыми в таких областях, как автомобильная, промышленная и бытовая электроника, системы безопасности, медицинская и научная аппаратура, робототехника и другие.
