Расчет кабеля по мощности и длине
Если взять во внимание среднестатистическую квартиру, то длина проводов не достигает таких величин, чтобы принимать во внимание этот фактор. Несмотря на это, бывают случаи, когда при выборе провода следует учитывать и их длину. Например, требуется подключить частный дом от ближайшего столба, который может находиться на значительном расстоянии от дома
Например, требуется подключить частный дом от ближайшего столба, который может находиться на значительном расстоянии от дома.
При значительных токах потребления, длинный провод может оказывать влияние на качество электропередачи. Это связано с потерями в самом проводе. Чем больше будет длина провода, тем больше окажутся потери в самом проводе. Другими словами, чем больше будет длина провода, тем больше окажется падения напряжения на данном участке. Применительно к нашему времени, когда качество электропитания оставляет желать лучшего, подобный фактор играет существенную роль.
Чтобы это знать, опять придется обратиться к таблице, где можно определить сечение провода, в зависимости от расстояния до точки питания.
Таблица определения толщины провода, в зависимости от мощности и расстояния.
Как выбрать сечение провода.
Watch this video on YouTube
Для чего нужны защитные автоматы и как они работают
Устройства данной категории способны регистрировать чрезмерное потребление электрической энергии. Это происходит при коротком замыкании либо подключении мощных или реактивных нагрузок. В подобных ситуациях защитный автомат отключает источник питания 220 (380) V без вмешательства со стороны пользователя.
Для выполнения отмеченных функций в стандартной конструкции применяют две технологии. При быстром увеличении силы тока выше определенного расчетом уровня соленоид создает магнитное поле, которое перемещает шток. Через механический привод этот узел размыкает контактную группу. Параметры узла рассчитывают с учетом пусковых нагрузок, чтобы исключить ложные срабатывания.
Вторая защита организована с применением известного явления – нагрева проводника пропусканием тока. Соответствующий участок цепи создают из биметаллической пластины. При повышении температуры она изменяет форму вплоть до разрыва контакта. В некоторых моделях автоматов предусмотрена специальная регулировка для настройки уровня чувствительности.
Вид электромагнитного расщепителя (кривая отключения)
Следующий параметр, по которому производят выбор автомата защиты — вид электромагнитного расщепителя. Он отвечает за задержку, которая возникает при срабатывании. Она необходима чтобы избежать ложных отключений во время старта моторов различного оборудования.
При включении мотора холодильника, посудомоечной или стиральной машинки, ток в цепи кратковременно возрастает. Это явление называют пусковыми токами, а превышать рабочее потребление они могут в 10-12 раз, но длятся очень недолго. Такое кратковременное повышение вреда не наносит. Так вот, электромагнитный расщепитель должен иметь задержку, которая позволяет игнорировать эти пусковые токи. Отображается эта характеристика латинскими буквами B, C, D. Эта буква ставится перед номиналом автомата защиты (ми фото). Выбор автомата защиты по этому признаку несложен. Надо только знать характер планируемой нагрузки:
Автоматы категории В отключают питание если номинальный ток выше в 3-5 раз. Такие автоматы можно использовать если к линии не подключено оборудование большой мощности, имеющее электромоторы. Например, на освещение, на розеточные группы, в которые включается маломощная техника. Также их ставят на выделенные линии, к которым подключается мощная бытовая техника, но не имеющая моторов — электроплиты, варочные поверхности, духовые шкафы.
- Пакетники категории С сработают, если ток станет больше в 5-10 раз. Они выдерживают старт компрессора холодильника и морозильной камеры, любые другие моторы бытовой техники.
- Защитные автоматические выключатели класса D разомкнут контакты если ток станет больше в 10-20 раз. Их устанавливают в основном на предприятиях, имеющих мощное оборудование. В электропроводке частного дома его имеет смысл поставить только в гараже или мастерской. Если вы там используете какие-то мощные устройства.
Собственно, выбор автоматического выключателя в данном случае прост. На линии освещения достаточно установить автоматы категории B, на остальные можно ставить C.
Расчет автомата по мощности 380
Расчеты для кабелей выполняются уже на этапе проектирования. Сначала рассчитывается сила тока в цепях, на основании которой выбираются автоматы защиты, сечения проводов и кабелей. Особое значение имеет определение размеров автоматического выключателя 380 для защиты от перегрузки и короткого замыкания. Слишком высокий номинал может привести к выходу устройства из строя, так как оно не успеет сработать. Низкий номинал автомата приведет к срабатыванию защиты даже при небольших перегрузках в периоды пиковой нагрузки.
Согласно закону Ома, ток (I) прямо пропорционален напряжению (U) и обратно пропорционален сопротивлению (R). Мощность (P) рассчитывается путем умножения тока на напряжение. Таким образом, для части цепи получается следующая формула, по которой рассчитывается ток: I = P/U.
В реальных условиях к этой формуле добавляется еще один элемент, и при расчете однофазной сети получается следующая форма: I = P/(U x cos φ).
Трехфазная сеть рассчитывается несколько иначе. Здесь используется следующая формула: I = P/(1,73 x U x cos φ), где напряжение U — условно 380 вольт, cos φ — коэффициент мощности, с которым связаны активная и неактивная составляющие сопротивления нагрузки.
Современные источники питания имеют пренебрежимо малую активную составляющую, поэтому cos φ принимается равным 0,95. Это не относится к трансформаторам и мощным двигателям с высоким индуктивным сопротивлением. Сети, к которым могут быть подключены такие устройства, должны быть рассчитаны с коэффициентом cos φ, равным 0,8. В остальных случаях должен применяться стандартный метод с последующим применением дополнительного коэффициента 1,19, полученного из соотношения 0,95/0,8.
Используя в формулах известные параметры напряжения 220 В и 380 В и коэффициент мощности 0,95, ток для однофазной сети составляет — I = P/209, а для трехфазной сети — I = P/624. Таким образом, при одинаковой нагрузке ток в трехфазной сети в три раза меньше. Это объясняется наличием трех проводников с отдельными фазами, каждая из которых равномерно распределяется на общую нагрузку. Напряжение между каждой фазой и рабочей нулевой точкой составляет 220 вольт, поэтому привычная формула может выглядеть следующим образом: I = P/(3 x 220 x cos φ
Недопустимые ошибки при покупке
Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке. Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т.д.
Чтобы такого не произошло, рекомендуем ознакомиться со следующими ошибками, что позволит в будущем правильно выбрать автоматический выключатель для своего дома либо квартиры:
Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку
Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом замените электропроводку в квартире на новую, более мощную.
Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.
Рекомендуем прочитать:
- Выбивает автомат — что делать
- Как подключить стабилизатор напряжения
- Почему срабатывает УЗО в щитке
Как правильно подобрать подходящий номинал коммутационного аппарата для дома и квартиры?
Что защищает автоматический выключатель
Прежде чем подбирать автомат, стоит разобраться, как он работает и что он защищает. Многие люди считают, что автомат защищает бытовые приборы. Однако это абсолютно не так. Автомату нет никакого дела до приборов, которые вы подключаете к сети – он защищает электропроводку от перегрузки.
Ведь при перегрузке кабеля или возникновении короткого замыкания возрастает сила тока, что приводит к перегреву кабеля и даже возгоранию проводки.
Особенно сильно возрастает сила тока при коротком замыкании. Величина силы тока может возрасти до нескольких тысяч ампер. Конечно, никакой кабель не способен долго продержаться при такой нагрузке. Тем более, кабель сечением 2,5 кв. мм, который часто используют для прокладки электропроводки в частных домовладениях и квартирах. Он попросту загорится, как бенгальский огонь. А открытый огонь в помещении может привести к пожару.
Поэтому правильный играет очень большую роль. Аналогичная ситуация возникает при перегрузках – автоматический выключатель защищает именно электропроводку.
Когда нагрузка превышает допустимое значение, сила тока резко возрастает, что приводит к нагреванию провода и оплавлению изоляции. В свою очередь, это может привести к возникновению короткого замыкания. А последствия такой ситуации предсказуемы – открытый огонь и пожар!
Выбор автомата в зависимости от мощности нагрузки
Для квартир и домов с новой электропроводкой выбор автомата производится на основании расчетного тока нагрузки.
Рассчитать прибор трехфазного типа можно по номинальному току нагрузки или по скорости срабатывания в условиях превышения токового значения. Для вычислений требуется сложить мощность всех потребителей и вычислить ток, проходящий через линию. Работы выполняются по формуле:
I=Р/U, где:
- Р — суммарная мощность всей бытовой техники;
- U — напряжение сети.
К примеру, мощность равняется 7,2 кВт, вычислена по формуле 7200/220=32,72 А. В таблице указаны номиналы 16, 20, 32, 25 и 40 А. Величину 32,72 А с учетом срабатывания устройства при значении в 1,13 раз больше номинала, умножаем: 32х1,13=36,1 А. По таблице видно, что лучше поставить модель на 40 А.
Обзор моделей
Существует огромное количество вариантов исполнения автоматических выключателей. Каждый из них имеет свои особенности.
Среди всех моделей отметим следующие:
ВА 47-63
Дешевый вариант исполнения, который имеет рабочий ток 10 А.
Стоимость рассматриваемой модели составляет 100 рублей.
Распространенный вариант исполнения, который имеет рабочий ток 16 А.
Его стоимость около 240 рублей. Может использоваться также для ручного включения или автоматического обрывания сети.

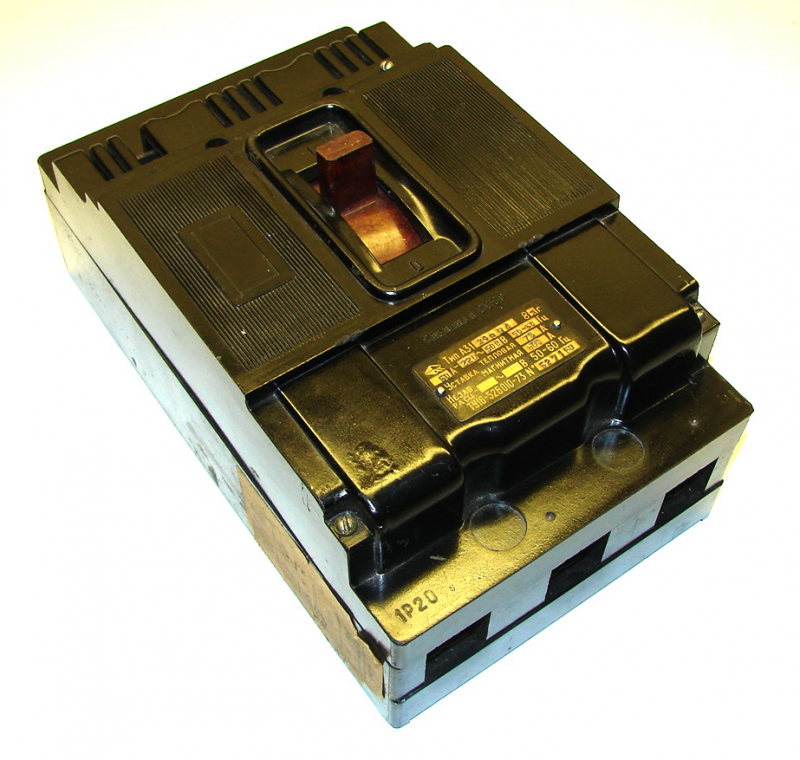

А 3124
Вариант исполнения для трехфазной сети.
Имеет номинальный рабочий ток 160 А. Работает в сети 380 В. При этом, стоимость рассматриваемой модели составляет 1200 рублей.
Автоматический выключатель (АВ) представляет собой коммутационный аппарат, способный проводить токи при нормальном состоянии электрической цепи и отключать при превышении током установленных значений, защищая электропроводку от перегрузки. К вопросу, как выбрать автомат, приходят сразу после прокладки электропроводки для квартиры или дома.
Виды автоматических выключателей для квартиры и дома
Чтобы провода остались исправными, ток срабатывания должен быть на 10-15 % ниже предельно допустимых значений. Сечение проводов следует подобрать еще при расчете предполагаемых нагрузок.
При увеличении нагрузки замена автоматического выключателя на более мощный должна производиться одновременно с монтажом проводов больших сечений, иначе кабель не выдержит нагрева и перегорит. Таким образом, порог срабатывания автомата должен быть меньше максимально допустимого тока электропроводки и больше тока нагрузки.
Онлайн расчет автомата по мощности
Данный онлайн калькулятор позволяет произвести расчет автоматического выключателя для защиты бытовой электрической сети или электродвигателя по мощности. (Подробнее о принципе работы и характеристиках автоматов см
статью Автоматические выключатели).ВАЖНО! Помните, что для защиты бытовой электросети необходимо применять автоматические выключатели с характеристикой срабатывания «C», а для защиты электродвигателей — с характеристикой срабатывания «D». Подробнее о характеристиках автоматических выключателей читайте здесь. Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя
Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных
Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя. Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных.
Инструкция по использованию калькулятора расчета автомата:
- Выбираем тип защищаемого электрооборудования: бытовая электросеть — в случае если расчет производится для автомата который будет защищать электропроводку дома или квартиры; электродвигатель — в случае если расчет производится для автомата который будет защищать электродвигатель.
- Указываем мощность электродвигателя или бытовой электросети (вкилоВаттах! 1килоВатт=1000Ватт), для бытовой сети дополнительно выбираем тип указанной мощности: «Максимальная разрешенная к использованию мощность» — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; «Суммарная мощность всех электроприборов которые будут подключаться в электросеть» — в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире); «Мощность конкретного электроприбора» — в случае если указанная мощность относится к одному электроприемнику который будет защищать рассчитываемый автоматический выключатель (например, мощность стиральной машины если на нее будет устанавливаться отдельный автомат), либо суммарная мощность группы электроприемников включение которых происходит одновременно (например ряд светильников включаемых одновременно одним выключателем);
- Выбираем напряжение сети 220 Вольт — для однофазной сети, либо 380 Вольт — для трехфазной.
- Нажимаем кнопку «РАССЧИТАТЬ»
В результате расчета мы получаем требуемый стандартный номинальный ток автоматического выключателя который сможет обеспечить надежную защиту электросети и электрооборудования.
Так же не забывайте, что помимо представленного онлайн расчета автомата по мощности, вы можете произвести выбор автоматического выключателя для защиты электросети самостоятельно руководствуясь этой методикой, а для защиты электродвигателя можно выбрать автоматический выключатель по току рассчитав ток электродвигателя с помощью онлайн калькулятора или выбрав его из таблицы технических характеристик электродвигателей, а затем принять ближайшее большее стандартное значение номинального тока автомата:
Стандартными значениями номиналов автоматов являются:
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 и т.д.
Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.
Источник
Формула расчета мощности по току и напряжению
| Сечение проводника, мм кв. | Допустимая мощность нагрузки, Вт | Номинал выключателя, А | ||
| Медь | Алюминий | 220 А, 1 фаза | 380 В, 3 фазы | |
| 1,5 | 2,5 | 2 200 | 5 300 | 10 |
| 2,5 | 4 | 4 400 | 10 500 | 20 |
| 4 | 6 | 5 500 | 13 200 | 25 |
Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:
- S = U *I;
- P = U * I * cos ϕ;
- Q = U * I * sin ϕ.
Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.
Активная нагрузка
Активная нагрузка
Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.
Емкостная нагрузка
Соотношение энергий
В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.
При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.
Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.
Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.
Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.
В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.
Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.
Какой автомат поставить на 15 кВт
Расчет автомата по мощности 380
Расчет сечения провода по нагрузке
Автомат или дифференциальный автомат: как отличить и что выбрать
Коэффициент мощности нагрузки
Расчет тока по мощности и напряжению
Компания производитель. Купить автоматический выключатель. Цена автомата c63
Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.
Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.
Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.
Особенности комплектации
Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.
К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.
Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.
Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.
Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.
Автомат C63 – цена
Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда.
Узнать цену или купить автомат c63 можно, перейдя по ссылкам. Как можно увидеть, цены на автоматы C63, даже одного производителя, могут значительно различаться.
Рекомендуем прочитать
Коммутационная или отключающая способность автоматического выключателя
Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…
Класс токоограничения автоматического выключателя
Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.
По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…
Характеристики автоматических выключателей – обозначения на корпусе
Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.
Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…
Многие люди, решая, какой поставить автоматический выключатель, задумываются о количестве киловатт, потребляемых самым обычным электрооборудованием. Сколько киловатт выдерживает 16 амперный автомат, какую имеет мощность устройство, для чего он нужен и для какой фазы подходит? Об этом далее.
Маркировка выключателей
В независимости от того, кто является производителем, на корпусе проводится нанесение определенной маркировки.
Подобная маркировка заключается в следующем:
- С 16.
Стандарт, по которой проводится установка. Буква означает кратность максимального тока. Цифровое значение в данном случае означает номинальное значение тока, единица измерения Ампер. В этом случае, 16 Ампер может проходить через прибор в рабочем режиме. - Цифра «3»
означает класс по скорости срабатывания. Чем выше показатель, тем лучше. - «4500»
— цифра, которая должна обязательно быть в маркировке. Данный показатель измеряется в Амперах, указывает максимальное значение тока, при котором срабатывает автоматический выключатель. - Наносится серия модуля
для того, чтобы можно было узнать все особенности прибора. - Указывается
номинальное напряжение. - Наносится условное обозначение
, которое используется при создании схемы.
Все модели должны иметь подобное обозначение, которое наносят на корпус. Зачастую, производитель наносит также свой бренд.
Защита слабого звена электроцепи
Каждая отдельная линия должна иметь свой автоматический выключатель
Кроме сечения при выборе подходящей кабельной продукции обращают внимание на реальные условия эксплуатации. Нормированные значения приведены для нагрева до температуры не выше +60°C
При монтаже линии на участке возле загородного дома необходимо предусмотреть защиту от влажности, других неблагоприятных внешних воздействий.
Внимательно проверяют все части электрической сети. Базовое правило – надежная защита с учетом показателей участка с худшими параметрами. Следует учитывать, что медь рассчитана при одинаковом сечении на большие нагрузки по сравнению с алюминием. Определенное значение имеет чистота металла. По мере увеличения примесей ухудшается проводимость, увеличиваются потери на бесполезный и опасный нагрев.
Устройство внутриквартирной разводки
В таких объектах недвижимости для создания качественной системы электропитания применяют следующие типовые решения:
- вводный автомат нужно поставить до счетчика;
- за прибором контроля монтируют общее устройство защитного отключения (УЗО);
- далее оснащают автоматическими выключателями (АВ) отдельные линии.
УЗО предотвращает аварии, которые провоцируют токи утечки. В некоторых ситуациях препятствует поражению электрическим током. Однако комплексные защитные мероприятия выполняют с помощью автоматических выключателей. Обязательно применяют эффективное заземление.
Номиналы автоматов для кухонной проводки
Как правило, на кухне удобно ставить несколько групп для равномерного распределения нагрузок. Особенно внимательно рекомендуется подбирать распределение мощных потребителей:
- варочные панели;
- духовые шкафы;
- котлы отопления, бойлеры, проточные нагреватели;
- электрические конвекторы, тепловые пушки;
- кондиционеры.
Выбор автоматического выключателя. ВТХ.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.
Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:
- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
