Сколько выдержит автомат на 16, 25 и 32 Ампер

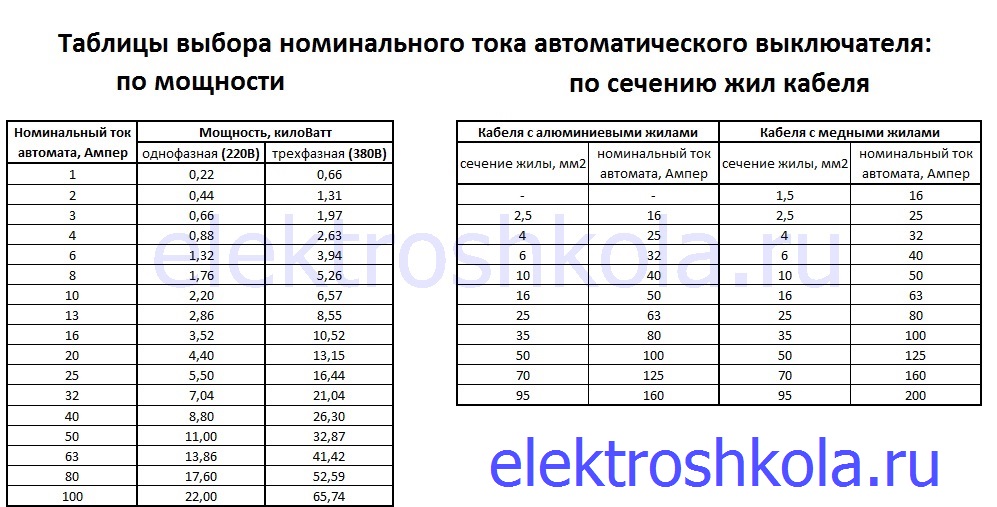

Для однофазной сети 1 Ампер равняется 220 Ваттам. Для того чтобы узнать, сколько выдержит автомат на 16 Ампер нужно 220 умножить на 16. В результате мы получим значение в 3520 Ватт. Округлим данное значение в меньшую сторону, и получим 3,5 кВт. Именно такую выдержит нагрузку 16-амперный автоматический выключатель.
Автомат на 25 Ампер выдержит 5,5 кВт, а на 32 Ампера — выдержит ровно 7 кВт. Таким образом, можно достаточно легко подсчитать, сколько в итоге выдержит любой из автоматических выключателей, на 40, 50 или 63 Ампера.
Ранее в статье: сколько выдержит розетка на 16 Ампер, приводился подобный подсчёт
Однако важно понимать, что и кабель, который подсоединён к автомату, должен выдерживать такую же нагрузку, а лучше с небольшим запасом, чем сам автомат
В противном случае, если кабель будет недостаточного сечения, то автомат не выключится при перегрузках, а изоляция провода начнёт плавиться, что приведёт к возникновению короткого замыкания в электросети.
Видео по теме
https://youtube.com/watch?v=YK6f4Imfh0E
Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info!
Этот материал будет посвящен тому, как НЕ НАДО выбирать сечение кабеля.
Часто встречаю, что необходимое сечения кабеля выбирают по количеству киловатт, которые можно «нагрузить» на этот кабель.
Обычно аргумент звучит так: «Кабель сечением 2,5 мм2 выдерживает ток 27 ампер (иногда и 29 ампер), поэтому ставим автомат на 25 А.»
И на практике иногда попадаются розеточные группы, защищенные автоматом на 25А, а освещение — автоматом 16А.
Такой подход при выборе автоматических выключателей приводит к перегреву, оплавлению и повреждению изоляции, и как результат — к короткому замыканию и возгоранию.
Обратимся к таблице 1.3.4. из ПУЭ.
Допустимый длительный ток для медных проводов проложенных скрыто — 25 А. Вроде бы все правильно, так ли это?
Если установить автомат на 25А, что называется «в лоб», а из курса по автоматическим выключателям мы помним, что тепловая защита автомат а сможет сработать при превышении номинального тока на 13%, что в нашем случае составит 25х1,13=28,25А. И время срабатывания будет более часа.
А при перегрузке на 45% тепловой расцепитель сработает за время менее 1 часа, т.е. 25Ах1,45=36,25 А. Но может сработать и за час.
Понятно, что при таких токах кабель просто сгорит.
В случае установки на освещение автомата 16А результат будет аналогичный, можете посчитать самостоятельно.
К тому же розетки выпускаются на максимальный ток 16А, а выключатели — 10А. Если установить на розетки и освещение завышенные номиналы автоматических выключателей — это приведет к их оплавлению, разрушению контактов и потенциально к возгоранию. Я думаю, вы встречали оплавленные розетки — результат подключения очень мощной нагрузки, на которую розетки не рассчитаны.
ЗАПОМНИТЕ! В наших квартирах и домах розеточные группы выполняются кабелем 2,5 мм2 с установкой автоматического выключателя 16А, группы освещения выполняются кабелем 1,5 мм2 с установкой автомата 10А. Меньший номинал можно, больший нельзя!
Разновидность такого подхода: выбивает автомат, особенно для розеточной группы кухни, где подключаются мощные приборы. Про запас, чтобы «не выбивало», устанавливается автомат 32А и даже 40А. И это при проводке, выполненной кабелем 2,5 мм2. Последствия очевидны и рассмотрены выше.
Еще встречаются ситуации, когда до ответвительной коробки закладывают кабель большего сечения (например 4 мм2), а затем разводят линии по 2,5 мм2 и в электрическом щите устанавливают автомат на 25А или 32А.
Ток автоматического выключателя необходимо выбирать, исходя из самого слабого места в линии, в нашем примере — это кабель 2,5 мм2. Поэтому такую группу все равно необходимо защищать автоматом на 16А.
Если установить автомат на 25А, то при включении в одну из розеток нагрузки, близкой к 25А, кабель до ответвительной коробки сгорит, а для кабеля сечением 4 мм2 от ответвительной коробки до автоматического выключателя — это будет нормальный режим.
Все эти моменты необходимо учитывать при расчете сечения кабеля.
Смотрите подробное видео:
Расчет сечения кабеля. Ошибки
Рекомендую прочитать:
Друзья приветствую всех на сайте «Электрик в доме». Мне на почту часто приходят письма с просьбой разъяснить правильно ли выбран автомат. Я понял, что для вас этот вопрос актуален, поэтому в данной статье будет таблица автоматов по мощности и току, по которой Вы с легкостью сможете выбрать автоматический выключатель под свою нагрузку и сечение кабеля.
Главной функцией автомата является защита электропроводки от перегрузки, которая приводит к разрушению изоляции электрического кабеля, короткому замыканию и пожару. Для того чтобы избежать проблем с электропроводкой в обязательном порядке устанавливают автоматические выключатели.
Конструктивно такой аппарат состоит из теплового и электромагнитного механизмов отключения (расцепителей).
Главной задачей электромонтажника является грамотный расчет характеристик автомата для его долговечной, стабильной работы и выполнения тех функций, которые на него возложены.
Ремонтные работы вследствие выхода из строя электропроводки – сложное и очень дорогое дело
Более того, от правильного выбора защитных устройств зависит жизнь и здоровье человека, поэтому важно подойти к этому вопросу очень ответственно
В этой статье будет представлен правильный алгоритм выбора автоматических выключателей в зависимости от номинала и других характеристик.
Разновидности защитных устройств
Подбираем номинал автоматического выключателя
Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:
- 6 А – 1,2 кВт;
- 8 А – 1,6 кВт;
- 10 А – 2 кВт;
- 16 А – 3,2 кВт;
- 20 А – 4 кВт;
- 25 А – 5 кВт;
- 32 А – 6,4 кВт;
- 40 А – 8 кВт;
- 50 А – 10 кВт;
- 63 А – 12,6 кВт;
- 80 А – 16 кВт;
- 100 А – 20 кВт.
С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.
При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:
- электросауна (12 кВт) — 60 А;
- электроплита (10 кВт) — 50 А;
- варочная панель (8 кВт) — 40 А;
- электроводонагреватель проточный (6 кВт) — 30 А;
- посудомоечная машина (2,5 кВт) — 12,5 А;
- стиральная машина (2,5 кВт) — 12,5 А;
- джакузи (2,5 кВт) — 12,5 А;
- кондиционер (2,4 кВт) — 12 А;
- СВЧ-печь (2,2 кВт) — 11 А;
- электроводонагреватель накопительный (2 кВт) — 10 А;
- электрочайник (1,8 кВт) — 9 А;
- утюг (1,6 кВт) — 8 А;
- солярий (1,5 кВт) — 7,5 А;
- пылесос (1,4 кВт) — 7 А;
- мясорубка (1,1 кВт) — 5,5 А;
- тостер (1 кВт) — 5 А;
- кофеварка (1 кВт) — 5 А;
- фен (1 кВт) — 5 А;
- настольный компьютер (0,5 кВт) — 2,5 А;
- холодильник (0,4 кВт) — 2 А.
Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.
Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.
На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.
Защитить самое слабое звено электропроводки
Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.
Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.
При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.
Расплавленная изоляция проводов
Когда можно снизить номинальную мощность автомата
Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля. Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель.
Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии. Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.
Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.
Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 — 25) * 1,45 * 220 = 2,2 кВт. Это очень мало относительно общего потребления.
При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях. Поэтому, чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.
Рассмотрим возможность установки выключателя с номиналом 20A на примере выделенной для кухни отдельной линии.
- К ней подсоединены и могут быть одновременно включены следующие электроприборы:
- Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
- Две морозильные камеры, мощностью 200 Вт;
- Духовка, мощностью 3,5 кВт;
При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.
Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.
При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.
Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.
Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.
Особенности работы
Есть определённые особенности работы защитного автомата. К примеру, в доме установлена стиральная машина мощностью 5 кВт, включен утюг мощностью 1,5 кВт и работает всё освещение общей мощностью 4 кВт. Суммарная потребляемая мощность достигает 10,5 кВт. Используя формулу, P=I/U, мы получаем текущий ток, равный 10500/220=47,7 ампера. То автомат на 16 ампер при этом не отключается. Специфика заключается во временной токовой амплитуде. На корпусе АЗВ нанесена маркировка “С16”. Она означает, что временный ток должен достигнуть, как минимум, десятикратной перегрузки, т.е. 470 ампер. Такое возможно только при кратковременном замыкании электропроводки в цепи потребителя. Длительный ток не превышает 16 ампер, поэтому автомат остаётся во взведённом состоянии и работает устойчиво.
Качественное изделие всегда имеет технический паспорт, в котором изображена вольт-амперная временная токовая характеристика. Профессионалы пользуются ей для оценки уровня соответствия защитного устройства параметрам электрической цепи. Расчёт автоматического выключателя – ответственный и важный этап проектирования электрической цепи.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Расчет сечения кабеля. Ошибки. Какую нагрузку выдерживает автомат на 25 ампер
Расчет сечения кабеля. Ошибки
Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info!
Этот материал будет посвящен тому, как НЕ НАДО выбирать сечение кабеля.
Часто встречаю, что необходимое сечения кабеля выбирают по количеству киловатт, которые можно «нагрузить» на этот кабель.
Обычно аргумент звучит так: «Кабель сечением 2,5 мм2 выдерживает ток 27 ампер (иногда и 29 ампер), поэтому ставим автомат на 25 А.»
И на практике иногда попадаются розеточные группы, защищенные автоматом на 25А, а освещение — автоматом 16А.
Такой подход при выборе автоматических выключателей приводит к перегреву, оплавлению и повреждению изоляции, и как результат — к короткому замыканию и возгоранию.
Обратимся к таблице 1.3.4. из ПУЭ.
Допустимый длительный ток для медных проводов проложенных скрыто — 25 А. Вроде бы все правильно, так ли это?
Если установить автомат на 25А, что называется «в лоб», а из курса по автоматическим выключателям мы помним, что тепловая защита автомат а сможет сработать при превышении номинального тока на 13%, что в нашем случае составит 25х1,13=28,25А. И время срабатывания будет более часа.
А при перегрузке на 45% тепловой расцепитель сработает за время менее 1 часа, т.е. 25Ах1,45=36,25 А. Но может сработать и за час.
Понятно, что при таких токах кабель просто сгорит.
В случае установки на освещение автомата 16А результат будет аналогичный, можете посчитать самостоятельно.
К тому же розетки выпускаются на максимальный ток 16А, а выключатели — 10А. Если установить на розетки и освещение завышенные номиналы автоматических выключателей — это приведет к их оплавлению, разрушению контактов и потенциально к возгоранию. Я думаю, вы встречали оплавленные розетки — результат подключения очень мощной нагрузки, на которую розетки не рассчитаны.
ЗАПОМНИТЕ! В наших квартирах и домах розеточные группы выполняются кабелем 2,5 мм2 с установкой автоматического выключателя 16А, группы освещения выполняются кабелем 1,5 мм2 с установкой автомата 10А. Меньший номинал можно, больший нельзя!
Разновидность такого подхода: выбивает автомат, особенно для розеточной группы кухни, где подключаются мощные приборы. Про запас, чтобы «не выбивало», устанавливается автомат 32А и даже 40А. И это при проводке, выполненной кабелем 2,5 мм2!!! Последствия очевидны и рассмотрены выше.
Еще встречаются ситуации, когда до ответвительной коробки закладывают кабель большего сечения (например 4 мм2), а затем разводят линии по 2,5 мм2 и в электрическом щите устанавливают автомат на 25А или 32А.
Ток автоматического выключателя необходимо выбирать, исходя из самого слабого места в линии, в нашем примере — это кабель 2,5 мм2. Поэтому такую группу все равно необходимо защищать автоматом на 16А.
Если установить автомат на 25А, то при включении в одну из розеток нагрузки, близкой к 25А, кабель до ответвительной коробки сгорит, а для кабеля сечением 4 мм2 от ответвительной коробки до автоматического выключателя — это будет нормальный режим.
Все эти моменты необходимо учитывать при расчете сечения кабеля.
Смотрите подробное видео:
Расчет сечения кабеля. Ошибки
Автоматические выключатели УЗО дифавтоматы — подробное руководство.
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
Автоматические выключатели — стратегия выбора.
Как рассчитать номинальный ток автоматического выключателя?
Расчет сечения кабеля.
Автоматические выключатели — конструкция и принцип работы.
Номинал токовые характеристики автоматических выключателей.
Менять ли автоматический выключатель, если его «выбивает»?
elektrik-sam.info
Расчет и выбор автомата по мощности и току
При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.
Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.
Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.
