Самостоятельное изготовление устройства
Если по каким-то причинам не получается приобрести преобразователь напряжения 12в на 220в, то инвертор своими руками несложно изготовить и в домашних условиях. В первую очередь это относится к аналоговым устройствам, радиодетали для которых можно взять из старой техники. Кроме того, при самостоятельной сборке получится разобраться в нюансах построения, что может пригодиться для осуществления ремонта приборов такого типа.
Простой и надёжный инвертор
Существует большое количество разнообразных схем преобразователей. Работа их основана на использовании задающего генератора, управляющего работой транзисторных ключей. А они, в свою очередь, передают импульсный сигнал на трансформатор, задача которого преобразовать сигнал до уровня 220 вольт. Использование в качестве ключей мощных полевых транзисторов (мосфетов) значительно упрощает схемотехнику устройств.
К выходам микросхемы, прямому и инверсному, подключаются мосфеты IRL2505. Сопротивление открытого канала IRL2505 составляет всего 0,008 Ом. Это даёт возможность не использовать радиаторы при требуемой мощности до 100 Вт.
Частота генерации микросхемы задаётся цепочкой R1-С1 и рассчитывается по формуле: f=70000/(R1*C1). Цепочка R2-C2 предназначена для плавного запуска генератора. В качестве линейного стабилизатора DA2 используется 78L08, с напряжением стабилизации +8 вольт. Резисторы используются мощностью 0,25 ватт. Конденсатор С1 ставится плёночного типа, а С6 любого вида, но рассчитанный на номинальное напряжение не менее 400 вольт. Трансформатор используется с обмотками, рассчитанными на 220 и 12 вольт.
Схема на транзисторах
В качестве основы для изготовления конструкции используется генератор, работающий на частоте 57 Гц. Задающий генератор управляет работой силовых ключей, выполненный на мощных полевых транзисторах. Эти транзисторы можно заменить на IRFZ40, IRF3205, IRF3808, а биполярные на КТ815/817/819/805.
Мощность инвертора зависит от количества комплементарных пар полевиков на выходе и характеристик трансформатора. Напряжение на выходе составляет 220–260 вольт. При использовании двух пар транзисторов мощность достигает 300 ватт. Такой преобразователь не требует наладки и при правильной сборке и исправных радиодеталях работает сразу. При работе без нагрузки ток потребления составляет до 300 мА. Для надёжной работы транзисторы устанавливаются на теплоотвод через изоляционные прокладки. Силовые дорожки, в случае развода на печатной плате, выполняются шириной не менее 5 мм или проводом сечением от 0,75 мм2.
Суть работы устройства заключается в преобразовании постоянного напряжения в переменное, после чего сигнал подаётся на повышающий трансформатор. Первичная обмотка повышающего трансформатора с 12 на 220 вольт имеет меньшее количество витков, чем вторичная. При протекании тока в первичной обмотке, под действием переменного магнитного поля, на вторичной обмотке возникает электродвижущая сила (ЭДС). При подключении нагрузки к вторичной обмотке по ней начинает протекать переменный ток. Для расчёта трансформатора можно воспользоваться справочниками или онлайн-калькуляторами, но проще взять готовый из ненужного источника бесперебойного питания.
Мощный повышающий прибор
Такие преобразователи изготавливаются по сложным схемам и сложны для повторения даже опытным радиолюбителям. Например, схема инвертора 12 в 220 на 3000Вт:
Своими руками выполнить такую схему практически невозможно, так как потребуется не только правильно рассчитать трансформаторы, но и верно настроить задающий генератор. А такие операции выполнить без специального оборудования затруднительно.
Генератор выполнен на микросхеме TL081. Его питание осуществляется девяти вольтовым стабилизатором. Сигнал в микросхеме преобразуется, уменьшается по частоте и подаётся на силовые ключи. В схеме реализована защита выхода от перегрузки, а вход защищается плавким предохранителем от перенапряжения.
Originally posted 2018-04-18 12:30:34.
Обзор лучших автоинверторов
Для составления рейтинга были использованы следующие параметры:
- мощность;
- качество выходного напряжения;
- поведение при перегрузках;
- комплектация;
- дополнительные функции (если есть);
- отзывы в реале и интернете;
- внешний вид;
- средняя цена в марте 2016 года.
МАП «Энергия» 900
Мощность 900 ватт, входное напряжение 10-15 вольт. Выходное напряжение со минимальным количеством гармоник и частотой 50 герц. При нагрузке свыше 1,3 киловатт автоматически отключается. Если нагрузка соответствует норме, то напряжение стабильно. Может использоваться как мощное пускозарядное устройство (обратное преобразование из 220 в 12 вольт). Внешний вид – большая и тяжелая коробка с цифровым индикатором и переключателями. Стоимость 35 тысяч рублей.
Штиль PS12/300
Мощность 300 ватт, входное напряжение 10,5–14 вольт. Выходное напряжение с минимумом количеством гармоник и частотой 50-60 герц. Если нагрузка на выходе менее 300 ватт, то напряжение стабильно. При увеличении мощности нагрузки напряжение начинает падать. Инвертор комплектуется проводами и разъемами для подключения к автомобильному аккумулятору, а также переходником для прикуривателя. На вид серая неказистая коробка на резиновых ножках. Стоимость 4500 рублей.
MobilEn SP-150
Заявленная мощность 150 ватт, но на испытаниях выдерживал нагрузку в 180 ватт, не снижая напряжения. Подключение дополнительной нагрузки приводит к срабатыванию защиты. При перегрузке сигнализирует легким, но неприятным писком. После отключения пищит очень громко. Выходное напряжение с минимумом гармоник частотой 50-60 герц. Оснащен штатным USB-портом, поэтому можно использовать для зарядки телефона, фотоаппарата, видеокамеры или iPod. Внешний вид – небольшая прямоугольная коробка, на одном торце которой расположена стандартная розетка, на другой сдвоенный провод с переходником на прикуриватель. Стоимость 1300 рублей.
MeanWell A301‑150‑F3
Мощность 150 ватт, входное напряжение 10,5–15 вольт. Выходное напряжение с минимумом гармоник и частотой 50-55 герц. При увеличении нагрузки до 175 ватт происходит автоматическое отключение. Оснащен стандартной розеткой и шнуром питания с переходником для прикуривателя. На вид серебристый аккуратный цилиндр. Стоимость 3500 рублей.
AcmePower DS-120
Заявленная мощность 120 ватт, но хорошо работает лишь при нагрузке менее 100 ватт. При увеличении мощности нагрузки до 107-110 ватт устройство автоматически выключается. Выходное напряжение со средним количеством гармоник и частотой 50-60 герц. Оснащен штатным USB-портом, поэтому можно использовать для зарядки телефона, фотоаппарата, видеокамеры или iPod. В комплект входит провод с переходником для прикуривателя. Внешний вид – аккуратная небольшая плоская коробочка из черного/серого пластика. Стоимость 750 рублей.
Где используются сети на 24 вольта
Бортовые сети автобусов и грузовых автомобилей работают с напряжением 24 вольта, что дает возможность исключить высокие токи. Как правило, источник тока состоит из двух аккумуляторных батарей по 12 вольт, соединенных между собой в последовательную цепь. В результате такой связки получается батарея, способная выдавать 24 В. Емкость аккумуляторов не складываются. Этот показатель определяется по наиболее слабой АКБ в этой паре.
Последовательное соединение исключает переход тока из одной батареи в другую, из более мощной в слабую. Если менее емкая батарея разряжается первой, то движение электрического тока в цепи полностью прекращается.
При использовании такой системы следует учитывать невозможность пропорционального разделения между АКБ тока нагрузки. Если бытовой прибор мощностью 500 ватт потребляет 20 А, то для мощной батареи это будет совсем незначительным током, а для маломощного устройства, включенного в пару, эта нагрузка может оказаться непосильной. В связи с этим, при использовании последовательного соединения, оба аккумулятора должны быть одинаковыми по всем параметрам. Напряжение генератора в грузовом автомобиле обычно немного превышает напряжение в бортовой сети и составляет 28-29 В. Таким образом, обеспечиваются нормальные условия для зарядки АКБ, соединенных в общую систему.
В процессе эксплуатации необходимо следить, чтобы банки в каждой батарее не были разбалансированными. Подобные ситуации возникают при пуске двигателя стартером, когда основная нагрузка приходится на банки, расположенные в непосредственной близости от плюсовой клеммы. Поэтому необходимо периодически изменять места расположения аккумуляторов, чтобы выровнять нагрузку. Если не принять своевременных мер, то через некоторое время состояние банок, находящихся под максимальной нагрузкой, существенно изменится по сравнению с остальными. Постепенно может возникнуть так называемое слабое звено, способное нарушить работу всей системы.
От состояния аккумуляторов будет зависеть и качество тока, производимого инверторными устройствами.
Виды преобразователей и их устройство
В основу работы инвертора положен принцип циклического переключения контактов источника постоянного напряжения с целью изменения его полярности на клеммах, к которым подключается нагрузка. Этим процессом управляет контроллер. Кроме функции смены полярности источника тока контроллер выполняет дополнительные операции:
- синхронизирует частоту переключений;
- защищает приборы и цепь в целом от перегрузки;
- регулирует напряжение.
По принципу работы существуют инверторы:
- автономные;
- зависимые (ведомые сетью);
- инверторы напряжения (АИН);
- инверторы тока (АИТ);
- резонансные.
Мощность инвертора
Мощность инвертора – основной показатель эффективности его работы. В зависимости от мощности определяется количество бытовых приборов, которые можно подключить к электросети.
Зависит от схемы инвертирования напряжения:
- Самые маломощные (250-500 ватт) – с нулевым выводом трансформатора. Используются для инвертирования напряжения от маломощных источников тока – автомобильных аккумуляторов с напряжением 12-24 V.
- Мостовые без трансформатора. Позволяют инвертировать напряжение до 220-380 V с подключением нагрузки свыше 500 ватт.
- Мостовые с трансформатором – предназначены для подключения потребителей, остро нуждающихся в бесперебойном электроснабжении. Обеспечивают широкий диапазон мощности до десятков киловатт.
Потребление тока
Знать, сколько ваш инвертор 12-220 В потребляет тока от АКБ необходимо для того, чтобы правильно смонтировать электрическую сеть. Конкретно, какого сечения провода должны соединять прибор с аккумуляторной батареей, чтобы они не грелись и привели к возгоранию.
Для этого рекомендуем воспользоваться таблицей, в которой приведено потребление тока в зависимости от выходной мощности инвертора:
ТАБЛИЦА 1
Зависимость потребления тока от мощности инвертора
| Выходная мощность инвертора (Вт) | Потребляемый ток (А) |
| 100 | 8,46 |
| 150 | 13,7 |
| 300 | 25,4 |
| 1000 | 84,6 |
| 1500 | 137 |
| 2000 | 254 |
| Пиковая мощность 4000 ватт | 508 |
Из таблицы видно, что сила тока чрезвычайно высока. Для того чтобы выдержала проводка, необходимо использовать специальные провода с медными клеммами. Прилегание клемм к контактам должно быть максимально плотным, без зазоров, чтобы исключить искрение.
Температурная защита
Температурная защита автомобильных преобразователей напряжения обеспечивается двумя системами:
- пассивного охлаждения – за счет массивного корпуса, изготовленного из алюминия. на корпусе обязательно должны иметься пластины радиатора, обеспечивающего большее соприкосновение поверхности с окружающим воздухом;
- активного охлаждения – встроенного вентилятора, нагнетающего воздух в корпус агрегата и обдувающий его наружную поверхность.
Штатного охлаждения часто бывает недостаточно, особенно при высокой нагрузке, приближающейся к пиковым значениям. В этих случаях автомобилисты прибегают к устройству самодельных систем обдува корпуса инвертора 12-220 V изготавливаемых, как правило, из кулеров блоков питания компьютеров.
Форма импульса
Форма импульса – техническая характеристика, влияющая на плавность подачи напряжения в сеть, чем обеспечивается бесперебойная работа подключенных приборов.
Различаю:
- Прямоугольную форму выходного импульса. Обеспечивает группой ключей, периодически коммутируемых таким образом, чтобы получить переменное напряжение на клеммах нагрузки, и обеспечить циркуляцию энергии в цепи реактивной энергии.
- Ступенчатая форма кривой выходного напряжения. Получается в результате предварительного высокочастотного преобразования, из которого формируются однополярные кривые ступенчатого типа. Перед поступлением напряжения к потребительским клеммам с помощью мостового инвертора однополярные кривые ступенчатого типа преобразуются в разнополярную кривую.
- Синусоидальная форма напряжения на выходе. Принцип действия инвертора сходен с инверторами, выдающими ступенчатую форму кривой напряжения на выходе с той разницей, что ступени сглаживаются благодаря управлению транзисторами (принцип многократной широтно-импульсной модуляции).
ТОП 3 — лучшие модели преобразователей и их технические характеристики
Рейтинг составлен на основании популярности и представляет собой подборку лучших,
по мнению экспертов, автомобильных инверторов 2019 года.
AVS IN-2000W
Автомобильный инвертор
12 в 220 высокой мощности до 2 киловатт. Выпускается в алюминиевом
корпусе, чтобы содействовать отводу тепла. Есть встроенный кулер охлаждения. На
корпусе имеются удобные монтажные отверстия, крепится через них на стенку
грузовика или микроавтобуса. Способен выдавать ток силой до 10 Ампер.
Преимущества AVS IN:
- разъём USB, что позволяет
интегрировать зарядку для сотового или навигатора без дополнительного адаптера; - мощная встроенная защита от
замыкания; - длительная и надёжная работа —
до 5 лет непрерывной эксплуатации; - удобная клавиша включения.
Минусы:
- дороговизна — 7 тысяч рублей и
более; - чересчур короткие провода для
подключения через клеммы АКБ; - невозможность интеграции с
прикуривателем; - большой вес — более 2
килограммов; - всего 1 розетка для
подключения, поэтому нужен отдельный тройник для питания нескольких
устройств.
ROBITON R200
Инвертор на 150 Ватт, предназначенный для преобразования постоянного тока в
переменный. Есть возможность подключения ноутбука, зарядников, различных
электрических инструментов. Имеется удобный разъём USB, обеспечивающий
дополнительные возможности. Выполнен с использованием передовых технологий,
имеет систему многоуровневой защиты:
- короткое замыкание;
- перегрев;
- перегрузка;
- переполюсовка;
- недостаточное входное
напряжение.
Преобразователь 12 в 220 имеет силовую
розетку типа F — контакты заземлены. Во время перегревов автоматически
отключается. Наличие встроенного вентилятора.
WESTER MSW250
12-220В+USB
По соотношению выходной мощности и удобства эксплуатации инвертор от
производителя Wester называют лучшим среди аналогов. Он выдаёт стабильное
напряжение в 250 Ватт, пиковая нагрузка способна доходить до 500 Ватт. Легко интегрируется
с прикуривателем — не нужно останавливаться в пути, чтобы подключить адаптер к
клеммам АКБ.
Вот какие плюсы данного преобразователя отмечены экспертами:
- наличие светодиодной индикации,
позволяющей наблюдать за работой устройства, перегревом, спящим режимом; - относительно низкая стоимость —
от 1700 рублей; - наличие отдельного USB-разъёма,
интегрируемого с фотоаппаратом и телефонами; - качественная, плотная
евророзетка, в которой вилки от различной бытовой техники не выпадают даже
от сильных вибраций на бездорожье; - возможность подключения к
прикуривателю, что исключает случайную переполюсовку и защищает
выпрямитель от перегорания; - система автоматического
распознавания низкого и чересчур высокого напряжения, самоотключение; - наличие отдельного
предохранителя; - защита от короткого замыкания;
- небольшой вес.
Есть и минусы:
- не интегрируется с ноутбуками 2
А; - кулер громко шумит во время
охлаждения.
Их виды и принцип работы
Преобразователи напряжения 12/220 Вольт строятся по трем типовым схемам:
- релейные;
- аналоговые;
- импульсные.
Принцип работы релейного преобразователя состоит в трансформации импульсного напряжения самокоммутируемого реле. Такие преобразователи использовались в 70-х годах прошлого века, сейчас они не применяются, так как имеют низкие параметры и надежность.
Аналоговые преобразователи напряжения представляют автогенераторы (блокинг-генераторы) с трансформаторной нагрузкой. Они просты в изготовлении, их можно сделать самому. К тому же, форма выходного сигнала приближена к синусоидальной. Стабильность параметров таких преобразователей (выходное напряжение, частота) практически «никакая». Поэтому для питания сложнобытовой техники они не годятся. Типовая схема простейшего преобразователя изображена на рисунке:
Самостоятельное изготовления такого преобразователя не требует специальных навыков. Принципиальные, монтажные схемы, пошаговые руководства по изготовлению разнообразных аналоговых преобразователей широко представлены в интернете. Следует учитывать, что такие устройства имеют низкий коэффициент полезного действия (обычно меньше 50%). Поэтому выходные транзисторы рассеивают мощность на уровне мощности на нагрузке, сильно нагреваются при работе, требуют мощных теплоотводов.
Импульсные преобразователи напряжения имеют хорошие характеристики стабильности выходных параметров, коэффициента полезного действия. Их схема содержит цифровые микросхемы. Так как принципиальная схема таких преобразователей строится по инверторному типу, часто их именуют инверторы.
Современные промышленные устройства часто оснащаются микропроцессорным управлением. Самостоятельное изготовление таких преобразователей возможно только при наличии знаний и навыков по радиотехнике. Есть радиолюбительские наборы для самостоятельного изготовления автомобильных инверторов 12/220 Вольт. Одна из таких схем изображена на рисунке:
Типовое энергопотребление
В таблице указано минимальное потребление энергии для популярной бытовой техники. Чтобы узнать количество Ватт для конкретного прибора, посмотрите количество Ватт на его блоке питания или поищите на корпусе. Если известна только маркировка и название модели, то всегда можно погуглить характеристики. Точнее всего будет замерять ваттметром еще дома, чтобы узнать точные реальные показатели, которые сильно зависят от режима работы.
| Наименование | Примерное энергопотребление |
| Зарядное для смартфона или планшета | от 10вт |
| Нетбук | от 15вт |
| Ноутбук | от 30вт |
| Принтер струйный | от 30вт |
| Компьютер | от 50вт |
| Бритва | от 10вт |
| ЖК телевизор | от 20вт |
| Фен | от 700вт |
| Утюг | от 1000вт |
| Чайник обычный | от 2000вт |
| Микроволновка | от 1000вт |

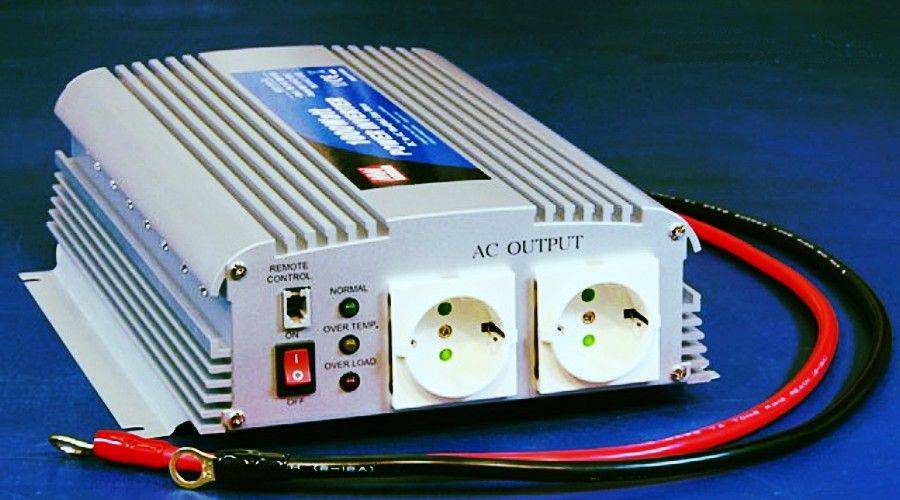

Виды автомобильных инверторов
Блоки питания для автомобилей принято разделять на категории:
- по качеству амплитуды выходного сигнала;
- по допустимой мощности нагрузки;
- по территориальному расположению производителя.
По синусоиде
Преобразователи могут формировать кривую напряжения нескольких видов:
- Чистая синусоида без отклонений графика. Рассчитана на подключение любых потребителей. Недостатком оборудования является повышенная цена, поскольку для получения равномерной кривой необходима сложная электронная схема.
- Модифицированная или аппроксимированная (имеет ступенчатый характер). Оборудование не подходит для подсоединения асинхронных двигателей или электроники. Отклонения кривой вызывают фоновые шумы и повышенный нагрев двигателей с одновременным падением КПД и ресурса.
По мощности
Перед тем как подобрать преобразователь, следует определиться с мощностью нагрузки. Производители указывают пиковое и номинальное значение, которые отличаются в 1,5-2 раза. Нормальный параметр позволяет определить мощность на протяжении длительного времени (например, отдача от 1000 Вт позволяет подсоединять различный электрический инструмент). Рекомендуется приобретать инвертор с запасом по номинальной мощности не менее 20%.
По стране-производителю
Большинство инверторов выпущено на территории Китая, часть изделий собрана в России с использованием китайских комплектующих (трансформаторов, электронных компонентов или деталей корпуса). Подобная практика является нормой
При подборе необходимо обращать внимание на технические параметры и анализировать отзывы покупателей
Рейтинг лучших мало мощных инверторов
Wester MSW250
Отличная модель с 250 Вт, которая позволит подключить некоторые бытовые приспособления в автомобиль. КПД – 85%. Способ охлаждения – активный. На панели присутствует одна розетка и один USB-разъем. Входное напряжение – 12 В, выходное – 220 В. Пиковое значение мощности – 500 Вт, что является отличным результатом для изделий подобного типа.
Wester MSW250
Достоинства
- Надежность;
- Защита от короткого замыкания;
- Хорошее охлаждение;
- Высокая пиковая мощность;
- Популярный производитель.
class=’s-article__points-list’>
Ritmix RPI-4002
Хорошее изделие китайского производителя, который гарантирует качество и надежность на долгий период. Стандартное значение составляет 400 Вт, при этом предельная величина – 800 Вт. Подключение осуществляется при помощи клемм или прикуривателя. Присутствуют полезные защитные функции, которые продлят период эксплуатации.
Средняя цена – 2 500 рублей.
Ritmix RPI-4002
Достоинства
- Высокая степень защиты;
- Хорошее КПД;
- Удобное подключение;
- Качественный корпус;
- Пиковая величина – 800 Вт.
class=’s-article__points-list’>
Airline API-150-01
Отличный компактный прибор, который дополнит каждую машину. Подключение происходит при помощи прикуривателя. КПД равен 90%, поэтому прибор пользуется широкой популярностью у многих автовладельцев. Корпус изготовлен из качественного пластика, не издает скрипов при нажатии и смотрится хорошо.
Средняя цена – 1 500 рублей.
Airline API-150-01
Достоинства
- Хорошая защищенность;
- Не нагревается;
- Выдает стабильные 220 В;
- Оптимальная стоимость.
class=’s-article__points-list’>
Энергия AutoLine 350
Надежный прибор российского производителя, который позволит зарядить ноутбук или посмотреть фильмы на телевизоре. Минимальная температура для эксплуатации составляет -10 градусов, максимальная – 40 градусов. Изделие оснащено шестью системами защиты, что позволяет увеличить срок эксплуатации в разы. Значение КПД ровняется 92%.
Средняя цена – 2 900 рублей.
Энергия AutoLine 350
Достоинства
- Безопасность;
- Прочный корпус;
- Надежность;
- Стабильная работа;
- Долговечность;
- Хорошее охлаждение.
class=’s-article__points-list’>
KOTO 12V-504
Неплохая модель китайского производства, которая гарантирует надежность и безопасность на весь период эксплуатации. Выдает стабильные 220 В, поэтому изделие можно использоваться для зарядки ноутбука или подключение нетребовательного гаджета. Прибор справится с подобным оборудованием на 100%. Присутствуют две защитные функции, которые обеспечат качественную работу на протяжении длительного периода.
Средняя цена – 1 700 рублей.
KOTO 12V-504
Достоинства
- Хорошая сборка;
- Удобное подключение;
- Компактность;
- Корпус состоит из ударопрочного пластика;
- Технические характеристики;
- Защита от перегрузки.
class=’s-article__points-list’>
Правила установки и подсоединения
Основные требования правильного монтажа и подсоединения устройства:
- Перед подключением к АКБ или прикуривателю переключатель преобразователя следует перевести в положение “выключено”.
- При установке оборудования в салоне или багажнике необходимо выбрать сухое и проветриваемое место, не допускается попадание на прибор горячего воздуха от системы отопления или радиатора.
- Корпус не должен подвергаться воздействию солнечных лучей и соприкасаться с легковоспламеняющимися материалами.
- Перед коммутацией следует проверить состояние корпуса прикуривателя и электрической проводки. Запрещено подавать чрезмерную нагрузку или устанавливать предохранители с повышенным номиналом.
Форма синусоиды
Некоторые читатели обращаются с вопросом, какая синусоида на выходе инвертора 12V 220V лучше, прямоугольной формы или чистая синусоида? Из-за особенностей преобразования самое простое это получить переменный ток с прямоугольными импульсами частотой 50Гц. Конечно это не естественная синусоида как в домашней сети. Современные ШИМ контроллеры могут делать форму практически естественной, но состоящую из коротких импульсов, так называемую чистую синусоиду. Не каждый электроприбор сможет правильно работать на квадратном синусе. Отказываются правильно работать электродвигатели, холодильники, микроволновые печи.
Чистая синусоида в автоинверторе 12 220в предпочтительней, на неё рассчитаны все электрические приборы, но такие гораздо дороже. Модифицированная синусоида заставляет схемы работать в нештатном режиме. Повышается нагрев радиоэлектронных деталей, дроссели начинают шуметь. Похожие результаты можно получить, если диммировать светодиодную лампу, которая не поддерживает регулировку яркости. При 160В светодиодная лампа начинает мигать и сильно трещать.
Схема и принцип работы инвертора 12 220
Основная часть радиодеталей, использующих инверторы, используют в работе высокие частоты. Импульсный инвертор в полной мере заменяет классическую схему, в которой применяются трансформаторы. Микросхему К561ТМ2 формируют два D-триггера, у которых присутствует вход R и S. Такая микросхема создается с учетом использования КМОП-технологий, посредством заключения в пластиковый корпус.
Задающие генераторы инверторов монтируются с учетом К561ТМ2, с использованием для функционирования устройства DD1. На делитель частот осуществляется монтирование триггера DD1.2. Усилительные каскады принимают сигнал с микросхем.
Генераторы с синусоидой для инвертора 12 220 В работают на высоких частотах. Чтобы образовать контур с размером 50 Гц, используют вторичную обмотку с параллельным подсоединением конденсаторов и нагрузок. Подключая любое устройство, инверторы создают преобразовательное напряжение в 220 В.
Схема обладает одним существенным недостатком — несовершенной формой параметров на выходах.
Говоря о том, как работает инвертор 12 220, стоит указать что микросхему К561ТМ2 дублирует К564ТМ2. Увеличить мощность на преобразователе можно путем подбора более интенсивного транзистора
Важно учитывать то факт, какие конденсаторы устанавливаются на выходах. Они обладают напряжением 250 В
Батарея и мощность
От АКБ зависит и пригодность преобразователя для той или иной цели. Повышающий инвертор напряжения не берет энергию для потребителей из «темной материи» Вселенной, черных дыр, духа святого или откуда-то еще просто так. Только – из АКБ. А от нее он возьмет мощность, отдаваемую потребителям, деленную на КПД самого преобразователя.
Автолюбители знают: гонял стартер 20 мин – покупай новый аккумулятор. Правда, в новых машинах есть ограничители времени его работы, так что, возможно, и не знают. И точно не все знают, что стартер легковушки, раскрутившись, берет ток ок. 75 А (в течение 0,1-0,2 с при запуске – до 600 А). Простейший расчет – и выходит, что, если в инверторе нет автоматики, ограничивающей разряд батареи, то наша за 15 мин сядет полностью. Так что выбирайте или конструируйте свой преобразователь с учетом возможностей наличной АКБ.
Ресурс кислотных АКБ заметно не уменьшается, если они разряжаются 2-х часовым током (12 А для 60 А/ч, 24 А для 120 А/ч и 42 А для 210 А/ч). С учетом КПД преобразования это дает допустимую долговременную мощность нагрузки в прим. 120 Вт, 230 Вт и 400 Вт соотв. Для 10 мин. нагрузки (напр., для запитки электроинструмента) она может быть увеличена в 2,5 раза, но после этого АБК должна отдохнуть не менее 20 мин.
В целом итог получается не совсем уж плохой. Из обычного бытового электроинструмента только болгарка может брать 1000-1300 Вт. Остальные, как правило, обходятся мощностью до 400 Вт, а шуруповерты до 250 Вт. Холодильник от АКБ 12 В 60 А/ч через инвертор проработает 1,5-5 час; вполне достаточно, чтобы принять необходимые меры. Поэтому делать преобразователь на 1кВт для батареи 60 А/ч смысл имеет.
