Выбираем блок питания для светодиодной ленты 12в

Виды блоков питания для светодиодных лент

Источники питания для светодиодных лент можно классифицировать по различным признакам. По схемотехнике они могут быть:

  1. Линейными (трансформаторными).
  2. Импульсными (хотя и в них имеется трансформатор).

У каждого типа исполнения есть свои плюсы и минусы, но в сфере питания LED-светильников трансформаторные источники проиграли конкуренцию вчистую. При потребных токах от 2..3 ампер и выше их достоинства сводятся к нулю, и в этой области безраздельно хозяйничают импульсные источники, легкие и мощные. Далее будут рассмотрены только блоки этого типа.

Описание видов и характеристик блоков питания

По типу охлаждения источники делятся на виды:

  • с естественным охлаждением;
  • с принудительным охлаждением.

Первые практически бесшумны, но при равной мощности их габариты больше – для нормального теплоотведения площадь радиаторов должна быть больше. У вторых источником шума является вентилятор, работающий непрерывно или включающийся периодически. Это надо учитывать при установке в помещении, где даже небольшой шум может вызывать раздражение.

По исполнению блоки питания бывают:

  1. Негерметичные.
  2. Герметичные.

Первые устанавливаются в помещениях, вторые могут быть смонтированы на улице. Герметичные стоят дороже.

Приступаем к вычислениям

Поскольку нельзя воткнуть светодиодную ленту в стандартную розетку, то для ее подключения, как мы уже выяснили, следует использовать блок питания с конкретной мощностью. Размер этого параметра можно вычислить математически. Но для этого нужно знать, как это делается.
На сегодняшний день светодиодные ленты выпускаются с напряжением в 12 и 24 вольт.

Чтобы рассчитать мощность необходимо знать тип используемой ленты (например, RGB-ленты SMD 5050) и какое количество светодиодов размещено на одном метре ее длины. Для данного типа ленты на одном метре помещается 30 светодиодов. Чтобы узнать это значение для других моделей, нужно воспользоваться следующей таблицей.

Таблица. Количество светодиодной на один метр ленты

Сам расчет мощности состоит из последующих шагов:

  • вначале выясняем, какую мощность будет потреблять один метр осветительного прибора. Этот параметр уже приведен в таблице;
  • далее нужно рассчитать, какую мощность будет потреблять целая ленты. Для этого нужно просто общую длину подсветки умножить на мощность одного метра. К примеру, в нашем случае необходимо 10 метров (такую длину возьмем для простоты расчетов) умножить на 7,2 ватта. В результате получим 72 ватта.

По сути, это и весь расчет. Нужно только совершить последнее действие, которое, при неправильном выполнении, может свести на нет все ваши математические вычисления. В необходимую мощность для блока питания, для подключения к нему светодиодной ленты, следует заложить запас, который будет защищать устройство от возможных перегрузок. Обычно запас составляет не менее 20 % от общей мощности осветительный установки, т.е. в нашем случае от 72 ватт

Некоторые рекомендуют, чтоб наверняка, брать целых 30 %.
Обратите внимание! Эти 23 или 30 % запаса, для простоты расчетов, можно представить в виде коэффициента запаса. Для 20 % он будет равняться 1,20, для 25 % — 1,25, а для 30 % — 1,30.
Если брать запас в 30 %, то конечная цифра у нас будет уже не 72 ватта, а 93,4 ватта

Именно такой мощности (допускается округление значения) и следует покупать блок питания того вида, который вам больше понравился по своим техническим характеристикам или особенностям функционирования.
Помните, что правильно рассчитанная мощность преобразователя является залогом длительной и качественной работы подсветки, подключенной к нему. Поэтому к математическим вычисления в данной ситуации нужно подходить очень ответственно, если вы хотите как можно реже ходить в магазин или на рынок за новым БП.

Общие требования к устройству

Светодиоды – эффективные и надежные устройства. Производители гарантируют длительный эксплуатационный срок этих приборов – 50 тысяч часов и более. Значит, и блоки питания для них должны служить долго и надежно.

Основные требования, предъявляемые этим устройствам:

  • Энергоэффективность. Производство светодиодов – это прежде всего внедрение энергосберегающих технологий. Для сохранения эффективности светодиодной системы освещения источники питания также должны обладать надлежащим КПД.
  • Электромагнитная совместимость. Блок питания в светодиодном светильнике – по сути, единственный источник электромагнитных помех. В зависимости от того, какими производственными параметрами он будет обладать, такими будут и показатели общей электромагнитной совместимости светильника.
  • Электробезопасность. Электрическая безопасность светодиодной системы освещения находится в полной зависимости от того, насколько безопасна в этом отношении конструкция блока питания, ведь он является единственным устройством, к которому подведена электросеть напряжением 220В. Устройство должно быть надежно защищено от коротких замыканий и перегрева.
  • Поведение блока питания. На светотехнические параметры светодиодных светильников влияет характеристика тока, проходящего через светодиод. Если он будет изменчивым во времени или пульсирующим, значит, на высокое качество освещения не стоит рассчитывать.

Разновидности блоков питания для светодиодов

Большая часть светодиодных лент и
отдельных лед-ламп требуют для питания пониженного постоянного тока – далеко не
все могут работать напрямую от сети 220 В. Предназначенные для них блоки
питания разделяются по нескольким основным параметрам:

  1. Номинальному напряжению на выходе.
  2. Мощности.
  3. Степени герметичности и материалу.
  4. Типу электропреобразования (трансформаторные и импульсные).

Наибольшее распространение по первому признаку получили блоки питания на 12 В, хотя существуют модификации на 24, 48, 36 и 5 вольт. При выборе подобного устройства для светодиодов, установленных в конкретных условиях, большое значение имеет его внешнее исполнение, уровень защиты, материала и исполнение корпуса.

По этим параметрам модули разделяются на следующие виды:

  1. Не защищенный
    (открытый). Его корпус выполнен в форме отдельных ячеек-пустот и полностью
    пропускает воздух к компонентам. Поэтому его можно ставить только в помещения с
    низкой влажностью – спальни, гостиные, детские, прихожие, лестницы. Уровень
    защиты — IP20. Плюсы – низкая цена, лучшее естественное охлаждение,
    долговечность, высокая мощность. Минусы – большие габариты, сложность скрытого
    монтажа и невозможность установки на улицу и во влажном помещении.
  2. Герметичный. Все
    компоненты устройства (микросхема) закрыты в полностью водонепроницаемом корпусе.
    Существуют модели как в пластиковом, так и в алюминиевом исполнении. Преимущество
    первых в легком весе и компактности, недостаток – в ограниченной мощности (не
    больше 75 ватт) и плохом охлаждении. Поэтому для схемы светодиодов на 100 и
    более Вт лучше использовать экземпляры из алюминиевого сплава – лучше отдающих
    тепло в окружающее пространство. Кроме того, дюралевые изделия более прочны,
    хотя и более тяжелы, и громоздки. Герметичные блоки питания можно устанавливать
    на улицу и в любое влажное помещение – ванную, кухню, баню, бассейн. Степень их
    влагозащиты — IP67.
  3. Полугерметичные.
    Это усредненный вариант между моделями первого и второго типа. Блок питания
    имеет металлический или пластмассовый корпус со снимаемой крышкой. Внутри его
    установлен вентилятор для охлаждения (независимо от мощности). Отверстия в
    корпусе сделаны так, чтобы капли дождя или конденсата не проникали внутрь. Тем
    не менее, его не рекомендуется устанавливать под открытое небо. Степень защит
    от воды — IP54. Кроме того, устройства отличаются повышенным шумом во время
    работы, что может снижать комфорт пребывания рядом с ними. Поэтому их лучше
    устанавливать в нежилых помещениях.

SMD 5050

Огромным спросом пользуются высокого качества и довольно яркие LED-ленты (либо их просто именуют LED). Довольно часто осветительные приборы этого вида обладают маркировкой SMD 5050.

Цветовая гамма светодиодных лент

Маркировка  SMD обозначает некую технологию изготовления изделия. Она состоит из монтажа различных деталей на печатную плату в автоматическом режиме. А цифра после маркировки сообщает о виде светодиода.

Для работы LED непременно нужен выбор блока. Если вы захотите напрямую подключить светодиодную ленту к розетке, то она может перегореть и освещения тогда не будет. Именно для совершения грамотного приобретения  трансформатора, и нужно провести расчет мощности блока питания.

Различают ленты SMD 5050, у которых плотность светодиодов на 1 метр погонный составляет: 30 , 60, 72, 120 штук. На сегодняшний день особым спросом пользуется техника LED, которая устанавливается в домах. Для освещения, к примеру, кухни можно взять ленту с 30 и 60 светодиодами на 1 метр — таким образом вам удастся обеспечить помещение достаточным освещением. Кроме того,такую ленту можно использовать для освещения аквариума, потолка и так далее.

Для комфорта вычислений пусть характеристики определенных востребованных видов ленточного освещения вида SMD 5050.

Напряжение питания

Зачастую люди покупают ленту, не особо задумываясь о ее напряжении. То, что насоветовал продавец, то и берут. А они далеко не всегда компетентны.

Наиболее оптимальным является выбор led подсветки на 12 вольт. У нее есть ряд преимуществ:

большой ассортимент, который всегда есть в наличии во многих магазинах

Легко можно найти на замену кусок выгоревшей подсветки или вышедший из строя блок питания на 12В. Однако есть здесь и свои ограничения.

Данная лента поставляется в бобинах по 5 метров. Соединять последовательно их друг с другом нельзя.

На 12 вольтах, при большой протяженности (свыше 5м), идут существенные потери напряжения. Ток в цепи возрастает, и в конечном итоге светодиоды выходят из строя.

Еще из преимуществ:

данную марку можно резать на маленькие кусочки по 5см

Тем самым, очень легко подобрать оптимальный размер по габаритам конструкции.

К тому же, такие маленькие кусочки легко запитать напрямую от батарейки, без всяких громоздких источников напряжения.

Из-за больших потерь напряжения, источник питания должен быть размещен как можно ближе к началу ленты. Если у вас нет такой возможности, то выбирайте модели на 24 или 36 вольт.

У светодиодной ленты 220В тоже есть ряд преимуществ и недостатков. К преимуществам можно отнести тот факт, что она поставляется строительной длиной до 100м.

Это очень удобно, когда необходимо подсветить участки фасада дома, либо какие-то металлоконструкции.

Вдобавок ко всему, она изначально идет в герметичном исполнении. Но ее толщина в данном силиконе является одновременно и недостатком.

Использовать такую ленту внутри помещений не удобно, так как она будет занимать много места.

Помимо этого, существенным недостатком является тот факт, что резать ее можно только каждые полметра. Ну и стоимость качественных экземпляров будет существенным образом отличаться от низковольтных моделей.

Типы блоков питания

Прежде всего, нужно определить, где будет установлен блок питания. От этого зависит тип блока, который вам нужно будет приобрести. Блоки питания делятся на три типа:

  1. в пластмассовом корпусе, как блоки питания ноутбука или планшета. Их легко спрятать под подвесным потолком или в шкафу, но мощность их не очень велика. Мощность таких блоков не более 75Вт;
  2. в алюминиевом корпусе, герметичные; Их мощность может быть до 100Вт. Эти блоки больших размеров, но не боятся воды и низких температур. Их используют в подсветке рекламы и витрин магазинов;
  3. в перфорированном корпусе, со встроенными кулерами или без них. Эти блоки могут быть любой мощности. Если в них встраивается кулер, то блок при работе шумит. Их целесообразно использовать, если в доме или квартире прокладывается отдельная сеть 12V. В любом случае, блоки этого типа нельзя устанавливать в замкнутое пространство. Для нормального охлаждения эти блоки нуждаются в хорошей циркуляции воздуха.

Блоки питания могут быть разной сложности. В некоторых встраивается диммер — устройство, позволяющее регулировать яркость свечения ленты. Они могут быть с дистанционным управлением и программируемые по времени включения и отключения. Если диммера нет, а вы хотите его установить, то придется покупать его отдельно. В некоторых блоках питания есть возможность регулировки выходного напряжения для компенсации падения напряжения в длинных проводах. Блоки питания отличаются еще и ценой. От дешевых, но вполне надежных до дорогих, известных фирм. Очень дешевые блоки непонятных производителей лучше не покупать. Никто не даст гарантию, что он будет работать длительное время, а не сгорит через две недели или при коротком замыкании. В тоже время, в хороших блоках есть защита короткого замыкания и от перегрузки.

Расчет параметров блока питания светодиодной ленты

Монтаж светодиодных источников – дело не простое, особенно если это не готовые к употреблению изделия. Тем более необходимо знать параметры блока питания, если речь идёт об использовании светодиодной ленты, не содержащей маркировки по мощности. Что встречается не так уж редко.

Подобрать блок питания для такой немаркированной светодиодной ленты поможет следующая таблица, в которой представлены номинальные характеристики популярных матриц:

Проще всего определять параметры немаркированных светодиодов, применяемых в светодиодной ленте, как видно из таблицы, по их размерам. Но и плотность размещения светодиодов на ленте – тоже важный показатель. Существуют СЛ с 30, 60 или 120 матрицами в расчёте на погонный метр.

Предлагаем вашему вниманию таблицу мощности БП для конкретных типов SMD-матриц в зависимости от их плотности:

Тип светодиодаПлотность (число smd на погонный метр)Потребляемая мощность, Вт (для метровой и пятиметровой ленты)Требуемая сила тока, А (для метровой и пятиметровой ленты)
3528303,30/16,500,28/1,36
606,60/33,00,56/2,75
12013,20/66,01,105,50
5050309,0/45,00,76/3,76
6018,0/90,01,50/7,50
12036,0/180,03,0/15,0
56303015,0/75,01,26/12,50
6030,0/150,02,6/12,6
12060,0/300,05,0/25,0

Но большой ассортимент изделий, существенно разнящийся по стоимости, может поставить в тупик и специалиста. А поскольку вполне естественное желание сэкономить на покупке, не потеряв при этом в качестве, можно считать определяющим при совершении покупки

Поэтому при решении вопроса, какой БП выбрать, желательно обращать внимание не только на конечный ценник, но и разбираться в стоимости 1 ватта мощности. Нам поможет следующая таблица, где представлено оба ценовых параметра (на примере изделий OEM DC12 различной мощности и ампеража):

Но и здесь всё не так однозначно. Исходя из представленных данных, можно сделать однозначный вывод, что покупка мощного БП выгоде приобретения нескольких менее мощных. Но, во-первых, далеко не всегда требуется блок питания на 120 и тем более 360 Вт, то есть математика здесь будет уже немного другая. Во-вторых, завязывать всю систему освещения на единственный источник питания тоже не совсем правильно – если он выйдет из строя, вы останетесь без освещения. Поэтому оптимальной схемой можно назвать использование нескольких самостоятельных источников, благо монтируются они довольно просто.

При решении вопроса, как выбрать и рассчитать мощность блока питания СЛ следует использовать простое правило – запас прочности по этому показателю должен составлять порядка 30%.

Рассмотрим конкретный пример расчётов. Пускай нам необходимо организовать освещение гостевой комнаты с габаритами 6х3 м., то есть площадью 18 м2.

Исходя из действующих нормативов по уровню освещённости, нам потребуется LED-источник совокупной яркостью порядка 350 люмен на погонный метр. Для этих целей можно использовать матрицу 3528 60led, номинал освещённости которой составляет 360 люмен/погонный метр. Учитывая, что периметр комнаты составляет 18 м., получаем показатель суммарной мощности ленты, равный 116 Вт (6,6 Вт/м*18).

Проблема в том, что у разных производителей яркость светодиодов может варьироваться в довольно значимых пределах, поэтому на выбор ленты влияет и этот показатель. Самый надёжный способ расчёта мощности импульсного БП для светодиодной ленты – учитывая паспортные данные. Не забываем, что расчётный показатель нужно увеличить на 30%. В нашем случае получим 150 Вт.

Если схема монтажа системы освещения предусматривает использование нескольких источников питания (например, двух), разбиваем ленту на 3 участка. Получаем два пятиметровых сегмента и один 8-метровый (длина стандартной катушки составляет 15 м.). Для пятиметровых участков потребуются БП номиналом 40 Вт, для длинного сегмента – на 70 Вт.

Другие свойства блока питания

После расчета электрических характеристик источника питания для LED-лент надо обратить внимание и на другие параметры

Исполнение (степень защиты)

Источники питания бывают по исполнению:

  • герметичные – рекомендуется устанавливать вне помещений, так как они защищены от осадков;
  • негерметичные – лучше монтировать в помещении, потому что они дешевле.

К тому же БП герметичного исполнения хуже охлаждаются, а значит, в помещении они будут склонны к перегреву.

Прибор в исполнении для наружной установки.

Тип охлаждения

В этой категории источники напряжения подразделяются на аппараты:

  • с естественным охлаждением;
  • с принудительным охлаждением.

Принудительная вентиляция внутреннего пространства блока осуществляется установкой вентилятора, который включается и отключается от встроенного датчика температуры. Такой конструктив имеют достаточно мощные источники, а относительно слаботочные выполняются без вентиляторов.

Блок питания с принудительным охлаждением.

Применение вытяжки уменьшает габариты прибора за счет снижения размеров радиаторов, но вентилятор шумит. Чем ближе к концу срока службы, тем громче шум. Поэтому такие источники не стоит устанавливать в жилых комнатах, а также в помещениях с пребыванием людей (офис и т.д.)

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

    Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

    Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

    Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Герметичная лента

По степени влагозащиты ленты подразделяются на 4 вида:

IP-20

Не имеет защитного покрытия и их можно применять только внутри сухих помещений.

IP-33

Имеет двойной слой лака защищающий от пыли, но не от воды. Можно различить по характерному блеску.

IP-65

С защитой от пыли и струй воды.

IP-68

Полностью погружены в силиконовую оболочку и имеют двойную изоляцию проводов.

Их можно использовать в воде для подсветки бассейнов и аквариумов.

Для монтажа внутри помещений (подсветка мебели, потолка в спальне, зале) некоторые выбирают герметичную светодиодную ленту с защитой IP65. Она не полностью в силиконовом шланге, а просто сверху как бы пролита герметиком.

Это дает ей защиту от брызг воды. Люди думают, что будет здорово и удобно протирать с нее пыль.

Однако применение такой модели в сухом помещении никогда себя не оправдает. Вы получите больше минусов, чем плюсов.

В таких комнатах, особенно в зимний период работы отопления, наблюдается низкая влажность. И герметик, нанесенный поверх ленты при таких условиях, имеет свойство быстро усыхать.

В некоторых случаях силикон просто будет выкрашиваться как стекло и осыпаться. А еще этот силикон при высыхании начинает ”вести”.

Он тянет за собой подложку и происходит обрыв мест соединения с платой. Начинает пропадать контакт и подсветка местами тухнет, горит не равномерно.

Никакой ремонт здесь уже не поможет. Придется менять все целиком.

А еще у многих не получается нормально запаять герметичную ленту. Здесь есть свои нюансы и особенности.

Тот же силикон начинает со временем желтеть, что в итоге изменяет (загрязняет) цвет подсветки. Проверить качество силикона в магазине проблематично.

Этот эффект (пожелтение), скажется только через несколько месяцев. Не забывайте еще и о запахе, который неизменно будет исходить от герметика, когда лента нагреется.

Поэтому герметичную ленту применяйте там, где ей место – во влажных помещениях ванных комнат, на кухне под фартуком, возле раковины.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

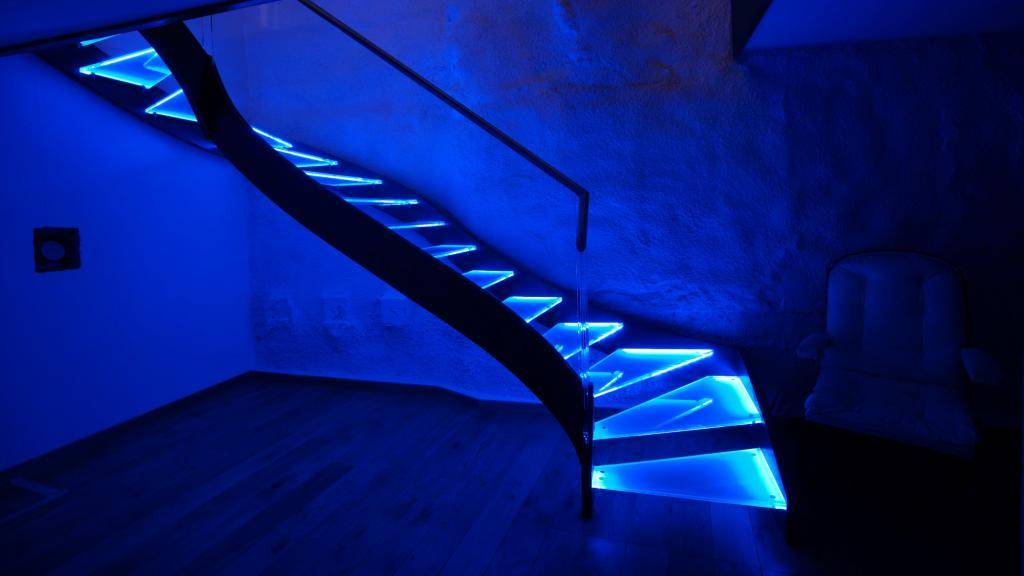

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Причины выхода из строя

При неисправности светодиодной ленты в первую очередь следует проверить наличие напряжения, плотность контактов, отсутствие окисления, не завышено ли напряжение. Если с питанием всё нормально, то причины могут быть следующими:

  • Закончился срок службы светодиодов, от продолжительного времени эксплуатации;
  • Напряжение в процессе эксплуатации было нестабильно, из-за чего уменьшился срок службы светодиодов;
  • Перегрев светодиодов.

Если лента мерцает целиком, то возможны проблемы с самим адаптером, и нужно проверить его исправность. Например, подключив к нему заведомо исправное устройство.

Если мерцает только часть, то возможная причина – выход из строя резистора в последовательной цепи светодиодов. В таком случает неисправный участок необходимо заменить, соединив отрезки с помощью специального коннектора.

Пример расчета необходимой мощности ИБП

Возьмем светодиодную ленту SMD 3528 с частотой 120 элементов на метр. Согласно данным потребляемая мощность такой полосы составляет 7,2 Вт. Планируется подключение 3 отрезков, длиной по 5 м. Тогда вычисления будут следующими: 7,2 × (5 × 3) + 30 % = 140,4. Это значит, что потребуется приобрести блок питания для светодиодной ленты 12В 150Вт.

Пример с другим типом LED-элементов. Лента SMD 5050, с частотой 60 светодиодов на метр. Планируемая длина – 2 отрезка по 5 м. Согласно табличным данным потребляемая мощность такой полосы составляет 14 Вт/м. Производим вычисления: 14 × 10 + 30 % = 182. Следовательно, приобретается блок питания для светодиодной ленты 12В 200Вт. Вычисления производятся несложно, а при покупке подобного оборудования они необходимы.

Выбор блока питания по электрическим характеристикам

Расчет блока питания для любой светодиодной ленты надо начинать с напряжения. Оно должно соответствовать напряжению питания ленты. Если напряжение источника будет выше, светильник быстро выйдет из строя. Если ниже – будет светиться в полнакала.

Второй важный параметр – наибольшая мощность. Она рассчитывается по следующей формуле:

Pист=Руд*Lленты*Кзап, где:

  • Рист – минимальная мощность блока питания;
  • Руд – удельная потребляемая мощность (мощность, которую потребляет 1 метр полотна);
  • Lленты – общая длина отрезков полотна;
  • Кзап – коэффициент запаса, может быть равен от 1,2 до 1,4.

Некоторые величины должны быть рассмотрены подробнее.

Как определить потребляемую мощность одного метра ленты

Проще всего определить потребляемую мощность метра полотна по технической спецификации. Там этот параметр указан в явном виде. Если ее нет, но известен тип ленты, в различных источниках можно найти эту характеристику.

Светодиоды 5050 и 3028 различаются размером.

Если и это невозможно, то во многих случаях удельное потребление можно определить с помощью линейки. Для этого надо измерить размеры светодиода и определить его форм-фактор. По этой характеристике можно найти потребляемую мощность одного светодиода, посчитать их количество на метре и перемножить.

Светодиод -15730-2
Размеры, мм3,5х2,85х55,6х34,8х34,8х3
Потребляемая мощность, Вт0,060,20,50,51
Потребляемый ток, А0,020,060,150,150,3

Проблема только в том, что некоторые LED выпускаются в разных вариантах – с одним кристаллом или с 2-3. В этом случае и мощность будет отличаться в 2-3 раза. И единственный способ найти искомый параметр – взять наименьший отрезок ленты и запитать его от источника заведомо большей мощности. Замерив ток в амперах и умножив его на напряжение питания (12 В или другое), можно получить удельную мощность отрезка (Вт). Посчитав количество отрезков в метре, можно выйти на искомую величину.

Схема измерения тока.

Если амперметра нет, можно перед подключением к источнику питания замерить сопротивление резистора, установленного на отрезке (или считать, если маркировка доступна). После подачи питания замерить напряжение на нем и найти ток по известному соотношению: I=U/R, где I – искомый ток в амперах, U – напряжение питания в вольтах, R – сопротивление резистора.

Резистор в 300 Ом на LED-ленте.

Зачем нужен коэффициент запаса и что он учитывает

При выборе мощности БП без коэффициента запаса он будет работать на пределе своих возможностей. Этот режим имеет свои недостатки:

  1. «Китайский ватт» может быть меньше обычного ватта. Если говорить серьезно, это означает, что фактическая наибольшая мощность недорогих блоков питания из Юго-Восточной Азии зачастую меньше задекларированной.
  2. Часть электронных компонентов на максимальном токе (и максимальном нагреве) имеет сокращенный срок службы. Это особенно касается намоточных деталей (трансформаторов, дросселей), которые в недорогих блоках питания делаются вручную кустарным способом из тонкого провода с некачественной изоляцией.
  3. Если в источнике питания есть некачественно пропаянные контакты (это вполне обычный случай), то на максимальном токе они будут нагреваться и качество соединения будет ухудшаться. Это вызовет еще больший нагрев, и так по кругу до выхода из строя.
  4. При небольшом повышении температуры в помещении электронный блок выходит на предельный режим и его срок службы непредсказуемо сокращается.
  5. Потребляемая осветительной системой мощность зависит от схемы (хоть и не критически). Конфигурация осветителя может содержать: диммер (диммеры), RGB-контроллер, драйвер (или несколько), усилитель (возможно, не один), прочие приборы.

Подключение LED-ленты через блок управления.

Все эти устройства потребляют токи на холостой ход и на собственные нужды (питание внутренней схемы и т.д.), их КПД не равен 100%. По сравнению с токами, потребляемыми LED-светильниками, они невелики. Но если БП работает в режиме «на грани», эта небольшая добавка может стать критической.

Исходя из этих соображений, по реальной ситуации к рассчитанной мощности надо добавить когда 20, а когда и 40 процентов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
