Достоинства СИП
Кабели СИП являются надёжными и намного более крепкими, чем такого же диаметра не изолированные воздушные линии, поскольку токонесущие жилы СИП скручены в жгут, являющийся более прочным и устойчивым к изгибающим моментам, меньше раскачивающимся, чем отдельно висящие провода.
СИП 2Х16 . Цены и характеристики провода СИП вы можете посмотреть в этом месте
Тут напрашивается аналогия с метлой, которую трудно сломать, но каждый ее отдельный прутик уязвим при меньшем усилии. Также стоит учесть, что алюминий, защищённый в изоляционной оболочке, не подвержен разрушительному коррозионному воздействию метеорологических осадков и выделений птиц, устраивающих посиделки на проводах, вьющих гнезда на траверсах.
Кстати, если вся линия снабжения электроэнергией смонтирована из СИП, то такие птичьи сооружения не будут иметь никакого влияния на такие ВЛ, в отличие от обычных. Отдельно стоит заметить, что даже эстетически СИП выглядит лучше, чем болтающиеся провода.
Смонтированный провод СИП на железобетонных опорах
Ошибка №5 – Плохая герметичность
Торцевая часть жилы ответвления должна быть надежно заизолирована герметичным колпачком.
Простая намотка изоленты здесь не допускается.
Провод следует заводить в прокол таким образом, чтобы конец жилы выглядывал на 2-4см наружу.
Есть конструкция зажимов, в которых колпачок не съемный, а непосредственно встроен в корпус.
В таких моделях провод следует заводить во внутрь до упора.
Неудовлетворительная герметизация отвода будет способствовать тому, что жила как насос станет впитывать влагу. Вот наглядное подтверждение этих слов.
https://youtube.com/watch?v=DWOP43hQ4zc%3F
Подключение дома или участка к точке присоединения.
Если электро сетевая компания уже дотянула до вас линию можно начинать планировать подключение к ней дома или участка. Определяемся для начала, как будем прокладывать свою линию по воздуху или в земле. Прокладывать кабель в земле, нужно в крайнем случае, когда по воздуху проложить нет ни какой возможности. Посудите сами, бронированный кабель стоит дороже, нужно копать траншею, если еще не запланированы и не проведены другие сети канализация, водопровод, газ. Может случится так, что они могут пересечься с кабелем и при их прокладке кабель может быть поврежден. Если кабель в земле выедет из строя в процессе эксплуатации то его ремонт или замена может оказаться проблемой ведь вы уже посадили кустики, сделали дорожки и т.д. По этому, рассмотрим более простой и не дорогостоящий в обслуживании способ прокладки линий электропередач, а именно воздушный. С воздушной линией все проще нужно соблюсти лишь несколько правил.
- Необходимо учесть расстояние от точки присоединения до точки ввода в дом, это расстояние должно быть не более 40м в противном случае придется ставить промежуточную опору. И дело здесь не в весе кабеля, СИП 4х16 который нам нужно будет использовать для нашего подключения, весит не много. А ветровые нагрузки на провод длинной более 40 метров могут быть не совместимы с несущими характеристиками крепежной арматурой СИП провода, тоже самое и с обледенением. Но не нужно расстраиваться, ставить железобетонный столб совсем не обязательно, достаточно поставить мачту из трубы высотой 6-7 метров от уровня земли. Все же прочность мачты должна учитывать ее обслуживание с лестницы приварив поперечину для ее опирания, в противном случае это будет проблематично сделать придется ставить леса или вызывать подъемник. Не устанавливайте мачту или столб близко к дому. Лучшем место будет расположить на границе участка но в его границах даже если потребуется больше провода это не так существенно. На опоре можно разместить фонарь для освещения участка или видео камеру.
- Учитываем что расстояние от изолированного провода воздушной линии с учетом провисания до земли и проезжей части должно быть не менее 5 метров. Если провод не изолированный то 6 метров. Допускается прохождение изолированного провода воздушной линии над крышами зданий и сооружениями, при этом расстояние от них до проводов по вертикали должно быть не менее 2,5 м.
Правила подключения электричества к дому
Требования при подключении электричества к частному дому
Вводное устройство электроснабжения подчиняется требованиям ПУЭ и техусловий. В них указаны:
- расположение точек подключения – 25 м от границы с соседями;
- расстояние кабеля от опор ЛЭП до стены – 10 см, если деревянный дом и 5 см от кирпичных поверхностей;
- толщина кабеля для однофазной линии – 0,6 см для медных жил, 1.6 см для алюминиевых жил;
- необходимость заделывания вводной штробы негорючим материалом;
- расположение входного отверстия – 2,75 м от линии грунта и 1,5 м от окна;
- соответствие мощности оборудования выделенной мощности 15 кВт;
- расстояние по прямой от электросети, к которой примыкает участок – 300 м для города и 500 м для села.
Обязательными элементами системы являются СИП-провода, электросчетчик, щит, промежуточная металлическая опора.
Варианты правильного подключения
Ввод электроэнергии в частный дом можно выполнить двумя способами:
- Воздушный – недорогой, но заметный вариант. Основная часть кабеля протягивается на улице над землей. Проводник может проходить в помещение в трубе через стену на РУ или счетчики. Допускается подключение вне дома к стабилизатору напряжения или учетному прибору;
- Под землей – скрытый способ, когда провод укладывается в асбестоцементную трубу, закопанную в грунт. Вход в здание осуществляется через технологическое отверстие в фундаменте. От ЛЭП до вводной точки кабель укладывается вдоль столба.
Ввод в дом проводом СИП
Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод.
Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.
Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:
- Провод СИП 2х16 длинной — 12 метров;
- Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
- Зажимы прокалывающие ответвительные — 2 штуки;
- Оцинкованный уголок с отверстиями — 1 штука;
- Герметичная коробка с DIN рейкой — 1 штука;
- ПВХ гофра с креплениями — 20 метров;
- Двужильный медный кабель АВВГ 2х10 — 15 метров.
- Автоматический выключатель EKF ВА47-73 — 2 штуки.

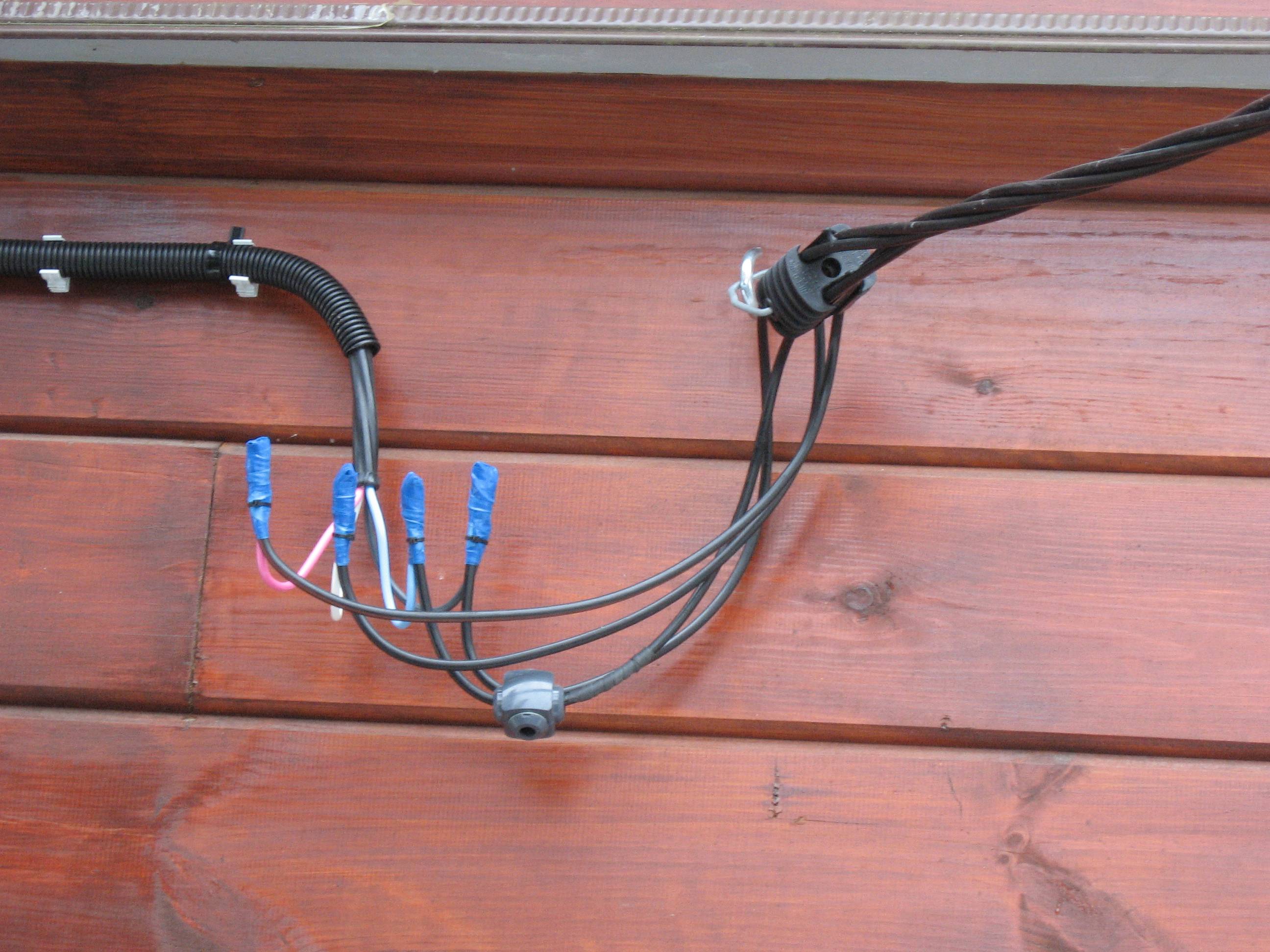

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.
Монтаж СИП на фронтоне дома
Анкерный зажим СИП
Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!
Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.
Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.
Автомат на ввод в дом
Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии
Монтаж СИП на столбе
Зажим прокалывающий ответвительный для СИП
Ввод в дом проводом СИП
Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.
Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:
- Провод СИП 2х16 длинной — 12 метров;
- Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
- Зажимы прокалывающие ответвительные — 2 штуки;
- Оцинкованный уголок с отверстиями — 1 штука;
- Герметичная коробка с DIN рейкой — 1 штука;
- ПВХ гофра с креплениями — 20 метров;
- Двужильный медный кабель АВВГ 2х10 — 15 метров.
- Автоматический выключатель EKF ВА47-73 — 2 штуки.
С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.
Монтаж СИП на фронтоне дома
Анкерный зажим СИП
Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!
Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.
Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.
Автомат на ввод в дом
Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии
Монтаж СИП на столбе
Зажим прокалывающий ответвительный для СИП
Правила монтажа электропроводки в деревянном частном доме
Как при правильном монтаже электропроводки в частном доме, так и в квартире, нужно соблюдать единые меры безопасности. Но есть некоторые особые требования к частному дому и приусадебным строениям.
1. Металлический корпус электроприборов необходимо занулять. Это относится к однофазным электрическим плитам, бытовым электроприборам и машинам, мощность которых превышает 1,3 кВт. Также следует занулить все металлические трубы, в которые будут укладываться электропровода. Согласно правилам монтажа электропроводки в деревянном доме, зануление делается за счет прокладывания отдельного провода с сечением, равным сечению фазового провода. Этот отдельный провод должен идти от главного щитка, установленного в доме, соединяться с нулевым защитным проводником питающей сети перед счетчиком, что можно сделать со стороны ввода. Также такое соединение следует выполнить и перед любым отключающим устройством, если таковое будет предусмотрено в конструкции электропроводки.
2. В неотапливаемых помещениях (на чердаках, в подвалах, погребах, хозяйственных пристройках и т. п.) лучше делать открытый монтаж электропроводки.
3. В сырых и влажных помещениях (в ванной, туалете и на кухне) вся электропроводка должна быть скрытой. Следует соблюсти все полагающиеся меры безопасности, которые также распространяются и на проводку в квартире. По правилам монтажа электропроводки в частном доме нельзя использовать в качестве изоляционного материала стальные оболочки и металлические трубы. Розетки в сырых помещениях частного дома устанавливать категорически запрещается, лишь розетку с малой силой тока, рассчитанную на электрическую бритву, причем даже эту розетку нужно соединять с основной питающей сетью через разделяющий трансформатор.
Видео «Электричество в частном доме своими руками» наглядно демонстрирует, как самостоятельно выполняется электрификация участка и построек:

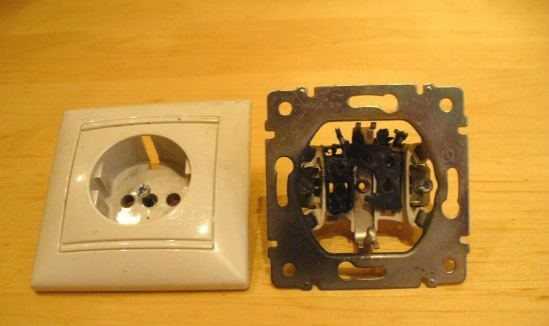

Причины возникновения аварийных ситуаций
Итак, первая и самая основная причина неисправности электрики – желание сэкономить на материалах. Специально выбранное маленькое сечение кабеля (т.к. он будет стоить меньше), дешевая китайская фурнитура, монтаж непрофессионалами. Все это приводит к тому, что через короткий промежуток времени в квартирах происходят пожары.
Второй причиной является старая электропроводка. Как правило, замену кабельной линии в квартире и частном доме осуществляют раз в 10-15 лет. За это время большинство соединений в распределительных коробках ослабевают, изоляция кабелей разрушается, в результате чего и пропадает свет. К тому же, раньше норма потребления электроэнергии была на порядок меньше, поэтому и сечение кабеля было небольшое. Сейчас же, с появлением мощных электроплит и котлов сечение жил должно быть не менее 4 мм.кв., в связи с чем старая проводка не способна выдержать такие токовые нагрузки.
Третья причина – неправильный электромонтаж. Даже если вы только провели электропроводку, она может уже находиться в неисправном состоянии. Это связано с тем, что неправильно были выполнены соединения проводов, сечение кабеля выбрано с ошибкой (хуже, если слишком маленькое), либо при монтаже была повреждена изоляция проводника. Как результат – утечка тока, возгорание проводки, выход из строя бытовой техники и т.д.
Неправильная эксплуатация. Бывает так, что электропроводка новая, но из-за того, что хозяева небрежно относятся к ней, возникают всякого рода неисправности электрики в доме либо квартире. Например, выдергивание вилки из розетки влечет за собой ситуацию, когда розетка выпадает из стены. Куда хуже, когда происходит механическое повреждение кабеля в стене при вбивании гвоздя (если решили повесить картину) или же сверлении отверстий под крепление для телевизора.
Помимо этого к причинам неисправности проводки можно отнести затопление квартиры соседями сверху, коррозию проводов (чаще всего в месте соединения алюминия с медью), а также выход из строя бытовой техники. Что касается последнего, например, очень часто стиральная машина бьет током при пробое нагревательного элемента (ТЭНа).
Какие документы нужно собрать
Для получения разрешения на присоединение к электросетям потребуются:
- Заявка. Стандартный бланк можно заполнить в обслуживающей энергосети компании или дома, скачав документ в интернете.
- Список станков и приборов, потребляющих энергию.
- Копии документов, подтверждающих ваши права собственника на дом или участок.
- План земельного участка с указанием линий с электропроводами.
- План участка или строений.
- Копию паспорта владельца участка или лица, оформляющего документы по доверенности.
- Доверенность, если документы оформляет не владелец недвижимости.
Заявку нужно заполнить в двух экземплярах. Один экземпляр с подписью сотрудника, принимающего документы, остается на руках у хозяина дома или доверенного лица.
В бланке нужно указать:
- ФИО человека, который занимается оформлением документов. Это может быть хозяин участка или доверенное лицо.
- Дату выдачи паспорта, серию и номер. Или данные документа, удостоверяющего личность.
- Адрес, по которому зарегистрирован подающий заявку человек.
- Наименование устройств, потребляющих энергию.
- Сроки подключения устройств. Например, во время стройки потребление энергии может отличаться от той, когда объект будет введен в эксплуатацию.
- Мощность подключаемых устройств.
- Название организации, с которой вы согласны заключить договор поставки энергии.
- Разрешение на строительство. Этот документ прилагается в случае, когда на участке еще ничего нет.
Заявление можно подать не только лично. Предусмотрен прием документов по почте. Отправляйте два экземпляра заполненного бланка, перечисленные выше копии и список всех документов в письме.
Самый простой и быстрый способ отправки документов обеспечивает интернет. Зарегистрируйтесь на сайте организации, обслуживающей электролинии, заполните бланк и отправьте копии.
Об ошибках в поданных документах сетевая компания должна сообщить в течение 6 дней. Если все нормально, заявителю направляется два экземпляра договора с подписями в бумажном виде. К договору прилагаются технические условия (ТУ). Договор и ТУ изготавливают в течение 15 дней.
Получив договор, вам нужно его подписать и отправить в компанию. Или воспользоваться электронной подписью, оформив все документы на сайте организации.
Подготовительные мероприятия перед проведением света в жилищную постройку

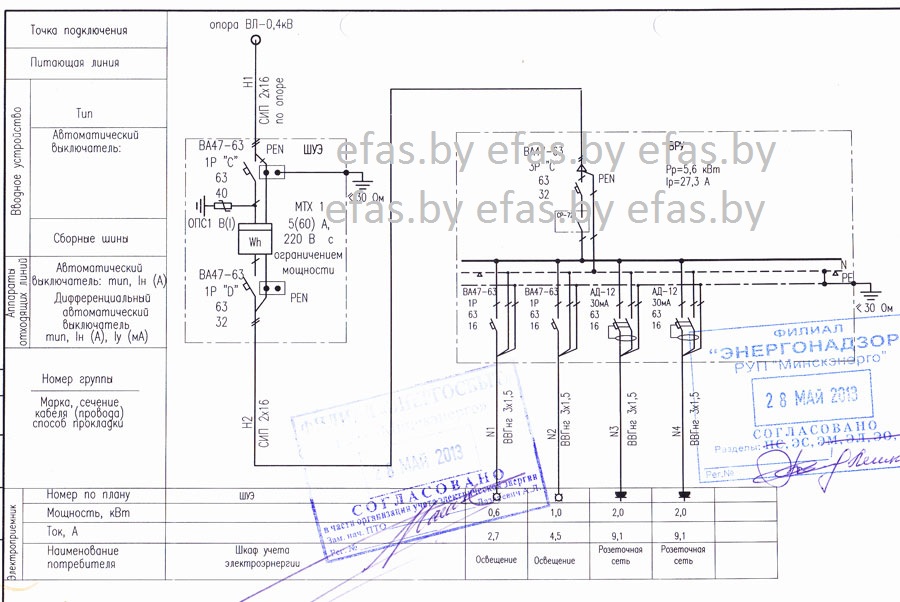

Процедуру начинают с составления схемы расположения питающих линий.
Для этого используют такие способы:
- чертеж на бумаге с помощью карандаша;
- специальные компьютерные системы.
Предварительно составляют план дома и вспомогательных построек.
Выбор кабеля
Перед покупкой проводов вычисляют расчетную мощность, которую потом делят на напряжение.
Полученную силу тока используют при подборе сечения по таблице:
| Сечение, мм² | Сила тока, А | |||||
| Открытая укладка | Укладка в 1 трубе | |||||
| 2 1-жильных | 3 1-жильных | 4 1-жильных | 1 2-жильного | 1 3-жильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 57 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
| 35 | 130 | 100 | 95 | 85 | 95 | 75 |
| 50 | 165 | 140 | 130 | 120 | 125 | 105 |
| 70 | 210 | 175 | 165 | 140 | 150 | 135 |
| 95 | 255 | 215 | 200 | 175 | 190 | 165 |
| 120 | 295 | 245 | 220 | 200 | 230 | 190 |
| 150 | 340 | 275 | 255 | — | — | — |
| 185 | 390 | — | — | — | — | — |
| 240 | 465 | — | — | — | — | — |
| 300 | 535 | — | — | — | — | — |
| 400 | 645 | — | — | — | — | — |
Определение расчетных нагрузок
После составления чертежа приступают к вычислениям. При расчете нагрузки учитывают энергопотребление всех устройств, включая средства освещения. Снизить вероятность перегрузки сети помогает разбивка потребителей на группы. Их формируют с учетом вида оборудования и места его установки. К полученному при расчете нагрузок числу добавляют запас.
Необходимые материалы и инструменты
Для монтажа дачной электропроводки потребуются:
ножницы для резки кабелей;
- набор отверток;
- пассатижи;
- болгарка;
- молоток, зубило;
- нож;
- шпатель;
- рулетка;
- кабели нужного сечения;
- розетки, выключатели;
- приборы учета;
- защитные автоматы, УЗО;
- распределительные коробки;
- крепежные элементы;
- подрозетники.
Выбор и расчет вводного кабеля
Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.
Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.
Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.
Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:
Расчет тока теплового расцепителя
Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного», равное или ближайшее большее.
Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | Четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
Современная электрическая проводка в деревянном доме: правила и действующие нормативные документы
Для выяснения точных официальных требований к инженерным системам этого вида можно использовать следующие «первоисточники»:
- «ПУЭ» («Правила устройства электроустановок»). Это собрание нормативных актов является настольной книгой любого квалифицированного электрика. Актуальной является седьмая редакция, утвержденная Минэнергетики РФ в 2002 году приказом от 08. 07.).
- Следующий профильный сборник – «ПТЭЭП» («Правила технической эксплуатации электроустановок потребителей»). Они утверждены Минэнергетики РФ в 2003 г. (приказ от 13. 01).
Если сделать электропроводку в деревянном доме по правилам «ПУЭ», будут выполнены не только необходимые формальности. Эти нормативы разработаны с учетом особенностей физиологии человека. Они помогут создать на самом деле безопасную и надежную систему.
Приведенные в нормативах сведения пригодятся для уточнения параметров защитных средств. Уже при токе от 5 до 9 мА возможны судорожные сокращения мышц. Превышение этого порога провоцирует спазмы, которые не позволяют самостоятельно оторвать руку от проводника. Критичным считают уровень 100 мА. Если направить ток в землю, человек не пострадает.
Для получения такого результата уменьшают сопротивление защитного пути с применением специализированных устройств
На нижнем рисунке показано, что заземление защищает не только человека, но и оборудование. При его наличии быстрее срабатывают защитные устройства электропроводки, уменьшается вредное воздействие на подключенную технику.
Заземление tn-c-s
Эту схему специалисты рекомендуют при монтаже мощной трехфазной электропроводки в частном доме. Здесь есть заземлитель на стороне потребителя, сделано подключение к нейтрали источника питания. Даже при обрыве этого проводника обеспечивается надежная защита.

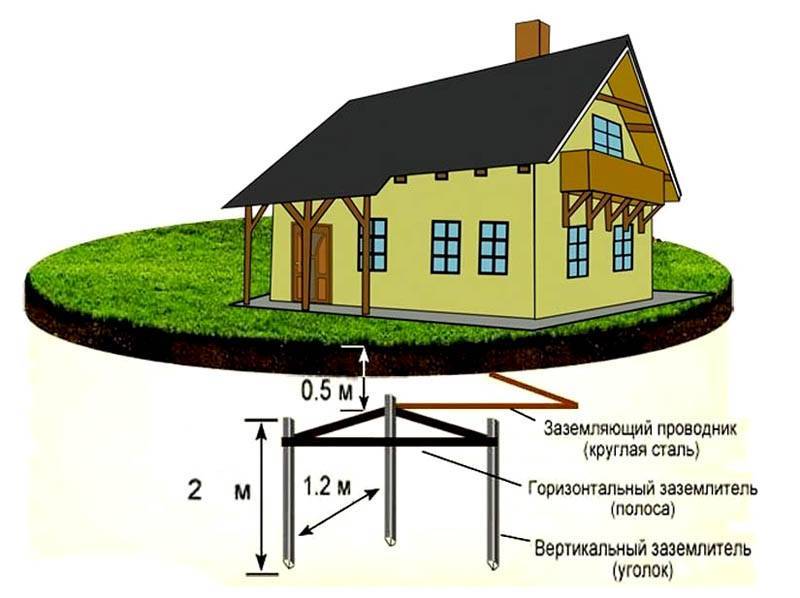

Такую конструкцию можно использовать в качестве заземлителя
Этот контур электропроводки лучше установить неподалеку от входного щитка с прибором учета потребленной энергии. Уголки выбирают со стенками от 4 мм и более. На песчаных почвах, где удельное сопротивление высокое, их длину увеличивают до 2,5-3 м. Проводник к деревянному дому можно сделать из стальной полосы (40 х 4 мм). Сварные соединения зачищают, покрывают грунтовкой для предотвращения коррозии. Если после проверки выяснилось несоответствие сопротивления цепи действующим нормативам, добавляют необходимое количество штырей.
Точное выполнение обязательных правил монтажа электропроводки в деревянном доме можно дополнить системой уравнивания потенциалов. Суть системы понятна из названия. Специальными проводниками соединяют главную шину заземления, металлические элементы водоснабжения, вентиляции.
Такие решения применяют в душевых, ванных комнатах, бассейнах, иных помещениях с повышенным уровнем влажности
Вместо плавких предохранителей (1) в наши дни применяют автоматические выключатели (2)
Эти устройства стоят дороже, чем устаревшие аналоги. Но их можно использовать неоднократно. Они защищают подключенные установки и электрические цепи от повреждений при возникновении перегрузок, короткого замыкания.
Выбирают подходящие изделия с учетом нескольких факторов:
- В сопроводительной документации производитель указывает ток (номинальное значение), при котором обеспечивается длительное сохранение целостности электроцепи.
- Также приводят время срабатывания отключения, порог превышения по амплитуде тока.
- Электрические параметры изменяются очень быстро при подключении насосов, пылесосов, других индуктивных нагрузок.

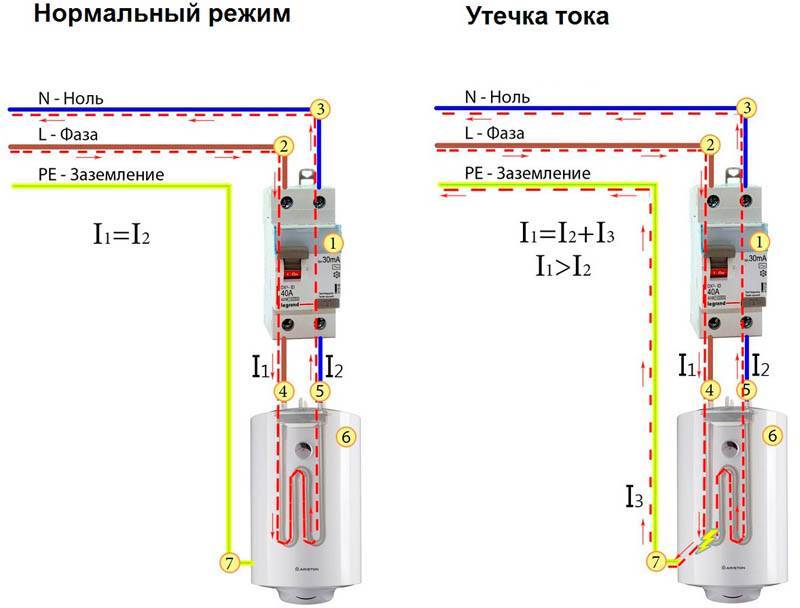

Для защиты пользователей от поражения электрическим током используют специализированные устройства («УЗО»)
Внешне они похожи на обычные автоматические выключатели. Но действуют они по-другому:
- УЗО (1) подключают в цепь проводниками 2 и 3 (фаза и ноль соответственно) с мощной нагрузкой.
- Здесь приведен пример с бойлером (6). Его корпус подсоединен к заземлению (7).
- В рабочем состоянии токи в обеих цепях (4 и 5) – одинаковые.
- При нарушении изоляции, изменится баланс. Это является управляющим сигналом для защитного устройства, которое отключает питание.
Статья по теме:
Подвеска провода СИП к столбу: пошаговая инструкция
Прокладка осуществляется с помощью провода, имеющего стандартное сечение 16 кв.мм. Температура воздуха в момент монтажа не должна превышать 20°С.
Монтаж провода на деревянной опоре выполняется поэтапно:
- подвеска крепежных элементов;
- размотка СИП;
- натяжение и закрепление ВЛИ (самонесущий провод и воздушная линия);
- установка буферных зажимов;
- отвод ответвлений от электрической цепи;
- заземление;
- установка защиты от падения напряжения.
Прокладка крепежных устройств выполняется для фиксации металлических зажимов, удерживающих кабель. Процедура включает в себя закрепление на опоре крючков. Крепление происходит в соответствии с техническими особенностями и с учетом проектной документации.
Далее, используя механическую лебедку, разматывается жгут. Для того чтобы избежать повреждения изоляции, применяются раскаточные ролики. Спонтанное раскручивание предотвращается вертлюгом. Если в процессе работы не использовать это приспособление, тогда может произойти обрыв изолированного провода. Обязательно применение раскаточного инструмента типа РО 1000 и набора для протяжки типа ETC185 или ETC70.
Какой кабель нужен для ввода в дом
Размещено в рубрике Электромонтажные работы
Подключение к ВЛ, ВЛИ осуществляется опытным спецом. Позвонив в нашу компанию мы будем рады Для вас посодействовать с подключением дома, дачи, бытовки, стройплощадки, гаража и других строений к опоре. Готовы выполнить электромонтажные работы по подключению дома, проектирование, электрофизические измерения по самым применимым ценам. Работаем в хоть какое комфортное вам время. Эластичная система скидок.
Подключения дома к электричеству
Для того дабы подключить личный дом либо коттедж нужно подключение вводного кабеля к полосы электропередач 0,4 кВ. В текущее время при подключении полосы к ВЛ, ВЛИ 0,4 кВ эксплуатирующая организация просит установить концевую муфту. Про установку концевой муфты можно выяснить Здесь. Так же перед подключением вводных кабелей, если у вас новое строительство, нужно собрать некоторые документы.
- Получить технические условия (Т.У)
- Получить акт разграничение
- Выполнить установка на основании проекта
- Произвести электрофизические измерения (ЭФИ)
- Получить акт осмотра смонтированного оборудования
- Заключить контракт с энергосбытом
- Получить наряд на включение
И только позже можно подключить ввод в дом. Заказывая проект у строительной организации либо ИП, перед оплатой попросите показать проект, малость его объяснив. Очень нередко проектировщики делают проект шаблонным, запамятывая поменять адресок, расчеты, вид и метод прокладки кабеля. Размещение и количество розеток, выключателей так же очень нередко не соответствует реальности. При сдачи объекта в эксплуатацию могут появиться дополнительные неудобства либо замечания. Помните, многие проектировщики делают проект прибыльным для них, устанавливая дополнительные аппараты и модули защиты, многим для шага строительства это лишняя растрата средств.
Ввод кабеля в дом. Кабель для подключения дома
Обычно, личный дом подключается дюралевым кабелем либо проводом сечением жилы более 16 мм2 . (АВВГ 2 Х 16, СИП 2 Х 16, АВБбШВ 2 Х 16, АВВГ 4 Х 16, СИП 4 Х 16, АВБбШВ 4 Х 16 , где 1-ая цифра 2 либо 4 это количество жил кабеля, а 2-ая цифра 16- сечение токопроводящей жилы мм2). На сей день существует несколько методов подключения полосы к опоре. Если воздушная линия изолирована (ВЛИ) то подключения кабеля к опоре происходит с помощь прокалывающих зажимов ЗОП. Это очень удачный метод, этот зажим предназначен для электрического соединения изолированных проводов ВЛИ-0,4 кВ с изолированными проводами ответвлений методом прокола изоляции. Если воздушная линия не изолирована (ВЛ) то подключения кабеля происходит с помощь ответвительных сжимов.
Если у вас трехфазное подключение дома, тогда кабель нужно применять 4 жильный, если однофазовое— двужильный. При спуске кабеля с опоры (при прокладке в земле) его нужно защитить металлоконструкцией (трубой, уголком, кожухом) промышленного производства с полимерным покрытием. Кабеля должны быть закрыты от земли более 2 метров.
Схема подключения электричества к дому
Схема подключения ввода в дом может быть разной. Воздух-воздух, воздух-земля, земля-земля, земля воздух.
У нас в наличии имеются все нужные материалы, Для вас не придется растрачивать время на поиски подходящего элемента. Бесплатный выезд и консультация по Минску и Минскому району.
Ввод в шкаф учета
Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное – с подключением алюминиевой жилы к вводному автомату.
СИП – это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.
Как решается данная проблема читайте в отдельной статье.
Спойлер: самый простой и удобный вариант в этом случае – опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).
Такие есть в наличии у EKF.
Ошибка №14
Не заводите алюминиевые жилы СИП напрямую в счетчик.
Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.
Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.
Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.
Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.
Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.
Монтаж внешней электропроводки
Любые технические работы, связанные со строительством, производятся в соответствии с разработанным проектом, которым занимаются специалисты. Для подключения к электросети необходимо подать заявку в энергоснабжающую службу, которая обслуживает район застройки. В документе нужно указать оптимальную мощность и напряжение, необходимую пользователю.
Цифры можно рассчитать на основе суммарной мощности предполагаемого употребления энергии всех электроприборов. На основе этих данных, соответствующие органы выдают разрешение согласно техническим данным, в которых описаны показатели допустимой мощности, напряжения, сечения проводов, правила заземления, а также защитной, фиксирующей аппаратуре.
Для подсоединения дома к электросети на 15 квт требуется напряжение 230-400 В, а на счетчике должны стоять соответствующие автоматы.
Расчет потребляемой мощности
Хватит ли 15 кВт? Такой вопрос должен беспокоить владельцев. Рассчитывается максимальная потребность просто: суммируется мощность всей бытовой техники (чайника, утюга, миксера, микроволновой печи, варочной поверхности, фена, телевизоров и компьютеров), котлов, водогрейных агрегатов, теплых полов, освещения. Чтобы оценить реальную мощностную потребность специалисты рекомендуют применять понижающий коэффициент 0,7. Вероятность одновременного включения всех электроприборов мала. В этом случае переплачивать за дополнительный энергетический ресурс не имеет смысла. Как правило, для помещений площадью 100 м2 мощности 15 кВт хватает. Если для жизнеобеспечения нужно больше электроэнергии – придется раскошелиться. Фокус с разделением участка на части не удастся: собственник имеет право пользоваться льготой один раз за три года.
Монтаж кабеля от столба к дому
Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб. Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.
Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.
Правила монтажа СИП кабеля от столба к дому
Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.
Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.
На опоре устанавливают бандажный крюк, а на стене дома монтируют настенный крюк. Устанавливают анкерные зажимы, вручную натягивают кабель и фиксируют его в натянутом положении.
