Сплит-системы с отводом конденсата самотеком и причины засорения их дренажной системы
Сплит-система с отводом конденсата самотеком функционирует следующим образом. Жидкость собирается на ребрах испарителя и затем стекает в ванночку. Потом по трубопроводу она выходит на улицу, либо в санузел. Если вы владелец сплит-системы такого типа, то причины подтекания кондиционера могут быть следующими:
- Дренажная трубка не имеет уклона, т.е. отверстие, откуда поступает вода, находится выше, либо на том же уровне, что и отверстие для слива воды. Следовательно, жидкость задерживается в трубке и может течь в обратную сторону. Выход – почистить дренажную трубку самому.
- Некачественный материал. Если дренажный отсек выполнен из некачественного материала, то трубка для отвода конденсата может со временем лопнуть или растрескаться. Если же дренаж состоит из нескольких соединенных между собой трубок, то могли разойтись швы, соединяющие их между собой.
- Применение псевдосифонов. Бывает, что монтажники загибают сточную трубу зигзагом. Это делается для того, чтобы установить водяной затвор и канализационные запахи не могли проникать в квартиру за счет постоянного уровня воды в трубе. Однако такой подход затрудняет вывод конденсата из дренажной трубки. Поэтому лучше не использовать данный метод с сифонами.
- Засор в дренажной системе. Засориться может как дренажная трубка, так и сама ванночка или отверстие для слива конденсата.
Причины неисправности сливной линии
Утечки конденсата из дренажной системы – результат неправильного монтажа или использования некачественных материалов. В таких случаях придется оплатить дополнительную работу мастеров по устранению дефектов.
Причины неисправности следующие:
- Отверстие в стене для дренажной трубы и других соединительных кабелей между наружным и внутренним блоками делается параллельно полу, а не с уклоном в сторону улицы;
- Слабая изоляция или полное ее отсутствие на трубе с фреоном вызывает скопление влаги на ее поверхности и выход конденсата из дренажной системы;
- Изгибы и повреждение проложенной дренажной трубы перекрывают путь свободному или принудительному потоку влаги, вызывают перелив и утечку из линии отвода конденсата.
Из-за некачественной прокатки могут возникнуть утечки фреона. Затем теплообменник замерзает и при выключении кондиционера из него вытекает влага.
Сплит-систему нельзя использовать для обогрева помещения при температуре наружного воздуха ниже нуля. За исключением кондиционеров, оборудованных выхлопной трубой с подогревом и компрессором
Зимой при включении кондиционера на обогрев на наружном модуле сплит-системы образуется влажность теплого воздуха. Дренажная труба при низких температурах замерзает, течь появляется по всей поверхности наружного блока.
Перечисленные причины не являются исчерпывающими. Обрыв дренажной системы и выпадение конденсата также могут происходить из-за неправильного ухода, загрязнения отдельных частей сплит-системы. Рекомендуемая нами статья познакомит вас с правилами и спецификациями чистки климатической техники.
Угроза здоровью людей
Опасность климатического оборудования состоит не только в возможном подтоплении или выходе из строя непосредственно самого прибора. Основная угроза все же причинение вреда здоровью жильцов данного жилища. Существует ряд факторов, которые способствуют быстрому развитию микробов — это влага, грязь и тепло.
Образование плесени может являться причиной множества серьезных заболеваний, включая онкологические. Грибки часто могут становиться причиной пневмонии, а это одна из самых опасных патологий, которая очень вредна и может привести к смертельному исходу.
Неприятный посторонний запах — это самый наименьший вред, который может нанести плесень жилищу. Его появление явно указывает владельцу оборудования на то, что необходимо очистить дренаж домашнего кондиционера.
Главные причины поломок
Забит фильтр внутреннего блока. Эта проблема приводит к нарушению нормальной циркуляции воздушных потоков, в результате чего теряется энергия. Наличие в системе резьбовых соединений может привести к утечке хладагента. В свою очередь, это приведет к перегреву и дальнейшему повреждению компрессора.
Забит теплообменник внутреннего блока устройства. Это может произойти из-за попадания в теплообменник тополевого пуха и крупной пыли. В связи с этим значительно ухудшается теплообмен. В такой ситуации это приведет к выходу компрессора из строя и его дальнейшему выходу из строя.
Утечка фреона. Потери этого вещества бывают двух типов: стандартизованные и нестандартизованные. В первом случае невозможно повлиять на процесс убытков. Это происходит на всех без исключения устройствах. Во втором случае при установке некачественного оборудования газ может улетучиться в очень короткие сроки (пару дней или месяцев). К счастью, для окружающих это не смертельно, но может существенно повлиять на ваш бюджет, чтобы заправить систему этим газом, нужно вызвать мастера. Так вот, при правильной установке кондиционера газ пополняется с интервалом в пару лет.
Принцип работы
Конструктивно сифоны для кондиционеров аналогичны обычным сантехническим устройствам: они также имеют входной и выходной раструб, а внутренние трубы соединены между собой зигзагообразным элементом — коленом.
Принцип работы этих и других устройств тоже такой же и заключается в следующем: конденсат, образующийся при работе сплит-системы, через специальный отводной патрубок попадает в сифон и начинает там скапливаться. После того, как уровень жидкости поднимется выше верхней точки колена, вода начинает стекать из сифона по сливной трубе и попадает в канализацию. При этом водяная пробка, расположенная в колене, предотвращает попадание запаха сточных вод в комнату, создавая гидрозатвор. Другими словами, воздушные массы и жидкость могут проходить через сифон только в одном направлении, а устройство действует как обратный клапан. Подача воды в сифон происходит непрерывно, поэтому она не застаивается и не выделяет неприятного запаха.
Основные типы и конструктивные особенности
Классический сифон можно увидеть под каждой раковиной, расположенной в кухне нашей квартиры. Его, несомненно, можно использовать и для слива дренажной воды со сплит-системы в канализацию, но устройство слишком громоздкое и занимает много места. Именно поэтому многие производители таких приспособлений пошли по пути уменьшения их габаритов, благодаря чему и были разработаны следующие типы устройства:
- Классический и самый простой дренажный сифон для конденсата кондиционера, имеет U образную форму. Колено, соединяющее впускной и выпускной патрубок этого приспособления, играет роль гидрозатвора. Устройство просто в установке и обслуживании, но имеет несколько серьезных недостатков: вода в колене может испариться при нерегулярном использовании климатической техники, и в помещение могут проникнуть неприятные запахи. Второй недостаток – такой дренажный узел занимает много места. Как правило, его устанавливают в специально подготовленных стеновых нишах, закрывая декоративными панелями.
- Сифон для дренажа кондиционера с гидрозатвором и механическим шариковым клапаном, предотвращающим попадание запахов из канализационной системы в помещение. Этот тип приспособлений может быть использован как для внешнего монтажа, так и для внутреннего (встроенного в стену) расположения. Шариковый клапан открывается благодаря давлению на него дренажной воды. При уменьшении потока, клапан перекрывает выход в систему канализации, предотвращая движение фекальных вод в обратном направлении. Особенностью таких узлов является наличие в их конструкции прочистки-грязесборника. Шариковый клапан предотвращает движение воды и неприятных запахов.
- Для скрытого монтажа (установки в стену), чаще всего используют коробчатые модели с шариковым поплавковым клапаном в качестве запирающего механизма. Шариковый клапан всплывает, при попадании конденсата в устройство, давая воде свободно проходить в канализацию.
При прекращении циркуляции воды в устройстве, поплавок под своим весом перекрывает дренажный канал, создавая барьер для проникновения запахов из канализационной системы. Сифон поплавковый для кондиционера при своих малых габаритах, полностью заменяет стандартное U образное дренажное приспособление. Коробчатый тип дренажных узлов имеет сменную кассету, которую при загрязнении можно менять или очищать самостоятельно. Кассета выполнена из прозрачного пластика, что дает возможность контроля за ее степенью загрязнения.
Зачем нужен обратный клапан для сточной системы
Вначале пару слов о том, зачем вообще ставится жидкостный обратный клапан на канализацию.
Большинство канализаций в наших домах представляют собой жидкостную самотечную систему закрытого типа. Мы все пользуемся сантехникой, и все отходы сливаются в канализацию. Естественно, стоит одному из секторов этой системы забиться, как закрытая система начнет наполняться от точки засора и выше.
Принцип действия разных видов затворов на канализацию.
Так вот этот клапан не даст поднимающимся стокам проникнуть обратно, отсюда и название.
В результате в вашем унитазе, раковине или ванной не начнет бить гейзер зловонной жидкости:
- Такие запорные устройства востребованы у жителей первого этажа в многоквартирных домах, особенно в домах старой постройки. До второго этажа система редко наполняется, как правило, под большим весом воды засор проталкивается дальше или вообще пробивается;
- В частных домах их ставят на основной вывод канализации, если есть опасность подтопления септика грунтовыми водами в межсезонье;
- Также мне приходилось ставить такие клапана на выводные трубы внутри центрального резервуара дренажной системы и ливневой канализации. Причина везде одна — защита от обратного хода жидкости.
Запорная арматура на трубе дренажного колодца.
Реальная опасность попадания крыс в дом.
Почему течет конденсат и что с этим делать?
Основными условиями выхода конденсата из кондиционера являются:
- Нарушены технологические нормы, которые необходимо соблюдать при установке кондиционера;
- В устройстве использованы некачественные материалы и другое оборудование;
- Отсутствие регулярных профилактических мероприятий и профессионального обслуживания.
Во время слива конденсата жидкость, собираясь на ребрах испарителя, стекает в отстойник. Затем по трубопроводу жидкость под действием гравитационных сил перетекает на улицу. В этой ситуации проблема может быть связана с неправильным уклоном выхлопной трубы. Противопоказано использование офисного термобаллона в качестве емкости для скопления конденсата.
лучше выбрать устройство, которое периодически отводит конденсат самостоятельно и постоянно. Если сливной шланг засорен, весь слив удаляется. Поддон снимается. Если насос установлен в сливной системе, фильтр с поплавковой чашей встроен в сливную трубу. Чтобы очистить сливной шланг кондиционера, просто продуйте его ртом или помпой, а затем вылейте моющее средство в сливной шланг.
Далее нужно хорошо почистить замок шнуром. Теперь проверьте работу кондиционера
Для этого, не собирая всю конструкцию, аккуратно налейте через испаритель несколько стаканов воды. Только будьте осторожны, чтобы не пролить жидкость на клеммную колодку вместе с платой управления кондиционером
Конденсат образует влага, содержащаяся в воздухе. Фреон в кондиционере находится в герметичном состоянии и не испаряется!
Поэтому всегда возникает проблема с способом отвада конденсата.
Есть разные варианты отвода конденсата.
Самый простой и неверный способ — это просто выброс его на улицу, но под кондиционером будет постоянно влажно, будет образовываться грибок или мох да и есть вероятность того что будет капать на прохожих.
Второй варинт это дренаж конденсата в ливневую канализацию (водосток).
Третий вариант это организация в многоэтажное здании отдельного стояка специально для водоотвода конденсата, но если невозможно будет при прокладке горизонтальных труб обеспечить достаточный наклон, то прийдется систему доукомплектовывать насосами.
Четвертый вариант , если это частная квартира в многоквартирном доме то это отвод конденсата в систему канализаии, рассмотрим его подробнее
Статистика показывает, что современный пользователь кондиционера понятия не имеет или просто не обращает внимания на такую побочную особенность этой техники, как выброс большого количества конденсата
А между тем, правильная организация отвода конденсата — это очень важное условие качественного монтажа климатической техники, ведь безграмотный монтаж может привести к весьма плачевным последствиям. На фотографиях ниже вы можете увидеть несколько примеров неправильного монтажа. Вряд ли требуют особых пояснений эти «американские горки и мертвые петли» или отсутствие изоляции на трубе отвода конденсата

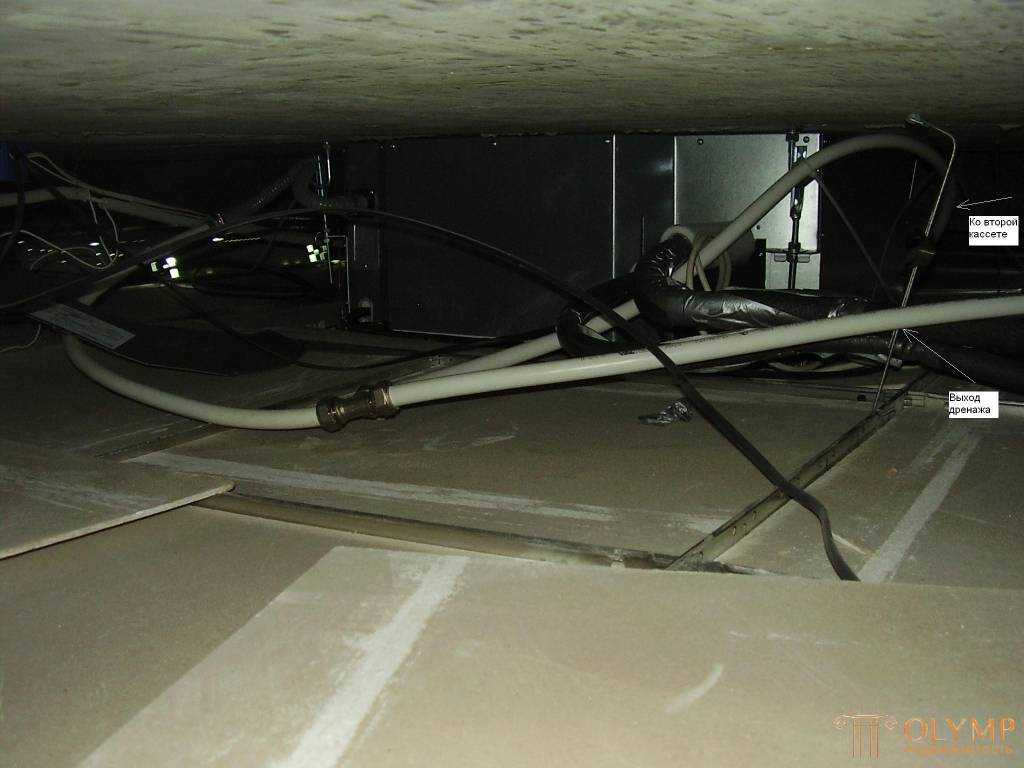

Вряд ли требуют особых пояснений эти «американские горки и мертвые петли» или отсутствие изоляции на трубе отвода конденсата
И таких примеров можно привести великое множество
Вряд ли требуют особых пояснений эти «американские горки и мертвые петли» или отсутствие изоляции на трубе отвода конденсата. И таких примеров можно привести великое множество.
Очевидно, что спутанные, брошенные как попало, дренажные трубы этих кассетных блоков не позволят безболезненно удалять конденсат. Вода будет литься из блоков прямо в помещение, вызывая порчу имущества и нервов
Достаточно представить, что в пиковые часы нагрузки при максимальной температуре воздуха на 1кВт производительности кондиционер может выделять до 0,8 л/час конденсата! Поэтому еще раз повторим, что при монтаже кондиционера очень важно делать отвод конденсата в соответствии со всеми рекомендациями, а не как попало
Правильный дренаж — это когда…
Диаметр дренажной трубы не меньше диаметра трубы хладагента. В качестве дренажной трубы следует использовать полиэтиленовую или пластиковую трубу ПВХ. Обязательно пользуйтесь рекомендациями инструкции на данную модель кондиционера, например, инструкциями по установке и эксплуатации на модели кондиционеров TOSOT.
Дренажная труба помещена в теплоизоляцию. Ведь конденсат может образовываться и на поверхности трубы служащей для его отвода. Чтобы изоляция не разъезжалась, стыки изоляции должны быть скреплены монтажным скотчем.
Соединение зафиксировано хомутом. Дренажную трубу со сливной трубой блока соединяют хомутом во избежание протечек.
В сторону слива сделан уклон. Это делается для предотвращения скопления и перетока воды обратно в кондиционер, а также во избежание образования воздушных пузырей.
Каждые 1—1,5 метра использованы хомуты крепления. Если это правило не соблюдается, то в процессе эксплуатации труба может деформироваться.
Дренажная труба имеет изгиб. Это правило необходимо строго соблюдать при отводе конденсата непосредственно в канализацию. Такой изгиб трубы обеспечивает образование гидрозатвора и препятствует проникновению из дренажной трубы неприятных запахов.
Для дренажной трубы в кассетных и некоторых канальных блоках сделан подъем близкий к 90° по вертикали и отступ не менее 30 мм. В этих типах кондиционеров для подъема конденсата используется встроенный насос, так как ограниченное пространство за подвесным потолком не позволяет обеспечить трубе должный уклон для естественного отвода конденсата. Соблюдение указанных параметров не даст при отключении техники переливаться воде назад в кондиционер.
К штуцеру в наружном блоке подсоединен шланг. Напомним, что теплообменник наружного блока тоже образует конденсат. Для его отвода используют специальный штуцер, идущий в комплекте с блоком. Шланг к штуцеру подключается, чтобы избежать попадания конденсата на прохожих.
Основные виды и параметры
При выведении конденсата из внешнего блока, казалось бы, чего проще, вывести трубку наружу и пусть он стекает. Но это запрещено правилами СНиП.
Традиционный сифон находится под всякой раковиной, установленной на кухне и в ванной квартиры. Разумеется, его допускается применять и для отвода дренажного конденсата из кондиционера в канализационную систему.
Сифон для дренажа кондиционера
Однако это не совсем удобно, так как изделие чересчур большое и занимает много пространства в помещении. В связи с этим изготовители таких устройств стали уменьшать их размеры, благодаря чему возникли новые виды приспособлений.
Традиционный сифон. Он имеет U-образную конфигурацию, при этом изгиб, соединяющий входящий и выпускной патрубок выступает в качестве гидрозатвора. Устройство простое в монтаже и уходе, но у него есть два недостатка:
- Жидкость в колене, если пользоваться периодически кондиционером, может просто испариться. Тогда в комнату будут проникать неприятные запахи.
- Сифон занимает большое пространство. Из-за этого его приходится скрывать в нишах стены, специально для этого сделанных. А затем закрывать декорированными панелями.
Сифон с шаровым клапаном. Такой гидрозатвор надежно предотвращает от проникновения зловонных запахов. Он устанавливается как снаружи, так и внутри стены.
Сифон для кондиционера VecamHL138. Этот сифон для климатического оборудования с запахозапирающим устройством представляет собой корпус в виде короба. Такое изделие предназначено для установки в нишу стены. Обладает запасной кассетой, которая используется на замену загрязнившегося сегмента. Корпус сделан из прозрачного пластика, что дает возможность наблюдать за состоянием гидрозатвора.
Сухой сифон (Tun5 cl). Такие устройства применяются в случаях, когда нет свободного места для установки обычных гидрозатворов. Перекрывает выход неприятных запахов благодаря сжатой резиновой груше внутри сифона. При движении жидкости, она раздувается, а затем снова смыкается. Такие устройства применяются с прямым или угловым фитингом.
По способу слива конденсата сифон для кондиционера с гидрозатвором бывает с вертикальным и горизонтальным размещением.
Дрежаная система кондиционера – Холод Дома
29.05.2019
Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции.
Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги.
Дренажная система кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.
При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих.
Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.
Ремонт кондиционеров: неисправность дренажной системы кондиционера
Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода.
Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи.
Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.
Ремонт кондиционеров: обледенение испарителя
Ремонт кондиционеров при обледенении испарителя и проникновении льда в отверстие дренажа начинается с установления причин обледенения. Оно может быть вызвано снижением давления фреона в системе и его утечкой. Загрязнение вентилятора и фильтров приводит к недостаточному обдуву испарителя.
В этих случаях ремонтники прочищают вентилятор, испаритель и фильтры, а утечку фреона восполняют. Неверная конфигурация слива и повышение уровня загрязнения воздуха также приводят к засорению дренажной системы.
Специалисты промывают дренажный канал и прочищают его антибактериальными и антигрибковыми средствами, при этом разбирать кондиционер не требуется.
Как почистить дренажную трубку кондиционера: засорение и очистка
Как почистить дренажную трубку кондиционера
Многие владельцы сплит-систем сталкивались с такой проблемой, как протекание кондиционера. Вода обычно капает из внутреннего блока устройства. Хорошо, если она просто вытекла на пол, а не залила вам дорогую мебель или технику.
Еще одна неприятность, которая может произойти по причине протечки конденсата – это короткое замыкание, в случае, если вода попала на розетку или включенный бытовой прибор. От чего это происходит? Скорее всего, у вас загрязнилась дренажная система кондиционера. Вода не может вытекать через трубку наружу и поэтому течет внутрь, в квартиру.
В данной статье мы подробно осветим на вопрос, как почистить дренажную трубку кондиционера и всю дренажную систему.
Как правильно чистить дренажную систему кондиционера
Большинство режимов бытовых кондиционеров и сплит-систем предусматривают работу в полностью автоматическом режиме и не требуют внимания пользователей за исключением дренажной системы
Дренажная система, как ею пользоваться и как обслуживать
Принципы работы любой холодильной установки, в том числе и бытового кондиционера, подразумевают, что в процессе охлаждения воздуха должно образовываться определенное количество конденсата, то есть воды.
А вода, как известно, имеет свойство просачиваться в любые отверстия, да еще и является отличным проводником электричества.
Для сбора накопившегося конденсата во внутреннем блоке сплит-системы предусмотрена специальная пластиковая ванночка с подключенной к ней дренажной трубкой, по которой вода естественным образом по законам гравитации стекает в канализационные коллекторы или же прямо на улицу.
Влияние на здоровье
Главная опасность засорения дренажа не в последствиях затопления соседей или поломке дорогостоящего прибора, а в угрозе жизни и здоровью обитателей прохладной комнаты. Если есть грязь, вода и тепло, то это автоматически создает риск создания в сплит-системе целого инкубатора разнообразной заразы:
- Плесневые грибки. Некоторые штаммы могут вызывать заболевания дыхательной системы вплоть до рака легких.
- Бактерии. Существует определенная разновидность, вызывающая «Болезнь легионеров» — воспаление легких бактериального характера. При этом смертность очень высока.
- Неприятный запах наименьшее из возможных зол. Одновременно служит своеобразным последним предупреждением – пора чистить дренаж.
Общая информация
Перед тем, как мы перейдем к основному вопросу — как подключить кондиционер к электросети — давайте разберемся с основами. Без них невозможность грамотно спроектировать электроподключение.
Прежде всего, вы должны понимать, что большинство кондиционеров на рынке — достаточно мощные устройства. Мы рекомендуем подключать кондиционер непосредственно к счетчику, а не к линии в квартире. Так вы обезопасите всю остальную проводку, избежав перегрузки по току.
Однако, у любого правила есть исключения. Вы вполне можете подключить сплит-систему к квартирной электросети, если соблюдаются следующие условия:
На линии подключения сплит-системы поставлен автомат 20 ампер;
Кондиционер маломощный (до 1.5 кВт);
На линии подключения нет других мощных приборов, которые потребляют много электроэнергии;
Проводка в квартире состоит из кабелей с сечением не менее 2.5, а лучше 4 мм2.
Если эти условия соблюдены, можно попробовать подключить аппарат к общей квартирной электросети. В случае, если одно или несколько условий не удается соблюсти, можно подключить сплит-систему временно, но при этом как можно скорее обустроить подходящую электросеть для питания системы кондиционирования в квартире.
Основная линия
Выше мы уже писали, при каких условиях можно подключить сплит-систему непосредственно к вашей домашней электросети. Тем не менее, мы рекомендуем выделить отдельную основную линию, которая будет подключаться к счетчику. Так вы обезопасите квартирную электросеть от перегрузок.
Основная линия соединяет внутренний блок к электрощиток в квартире. Кабель для прокладки основной линии подбирается исходя из мощности кондиционера. Подробнее об этом мы еще расскажем далее в этой статье. Рабочий ток автоматики так же высчитывается исходя из характеристик аппарата. Для этого воспользуйтесь формулой:
Мощность кондиционера Вт/напряжение питающей сети + 30% (запас)
Основная линия размещается в предварительно подготовленной штробе. После монтажа штроба оштукатуривается и сверху осуществляется чистовая отделка.
Также провода можно смонтировать прямо на стене, без штробления. Но в таком случае коммуникации нужно закрыть декоративных пластиковым коробом. Это не самый популярный вариант, поскольку подобные решения плохо вписываются в дорогой дизайнерский ремонт. Но, если отделка уже завершена, другого способа прокладки проводов просто не существует.
Автоматику и УЗО традиционно размещают в электрощите. Он должен быть заземлен!
Вспомогательная линия
Если вы устанавливаете кондиционер самостоятельно, то столкнетесь с необходимостью прокладки вспомогательной электролинии. Они соединяет между собой внутренний и наружный блок. При этом внутренний блок является ведущим, через него осуществляется управлений сплит-системой.
Вспомогательная линия так же располагается в штробе, но уже вместе с медными трубками. По ним будет циркулировать фреон. Такую связку из проводов и трубок называют “трассой” или “магистралью”. После монтажа трасса оштукатуривается и сверху осуществляется чистовая отделка.
Если кондиционер устанавливается после проведения чистового ремонта, придется прятать коммуникации в декоративном коробе. Словом, все так же, как и в случае с основной линией.
Для вспомогательной линии подбирается провод с сечением не менее 2.5 мм2. При этом кабель должен быть многожильным
Но при подборе так же следует уделить внимание мощности кондиционера. Мы рекомендуем брать провода с небольшим запасом по сечению
Подключение дренажа
Прежде всего разберемся с целесообразностью применения дренажной системы. Влага, которая образуется на испарителе зачастую содержит примеси и вкрапления различного рода, поэтому требуется ее эффективное и регулярное отведение. При этом дренаж обеспечивает устранение:
- Неприятных запахов. В воде в большом количестве содержатся микроорганизмы, которые приводят к протуханию воды при ее застое. В итоге появляется весьма неприятный запах.
- Болезнетворной флоры. Застоявшаяся вода – основной источник появления вредоносных бактерий, которые опасны для здоровья владельца.
- Условий для появления грибка и плесени. Опять-таки средой их появления является септическая влажность. Сама плесень может стать причиной серьезных заболеваний.
При отводе в канализацию
Данный способ является наиболее эффективным по двум причинам – он никак не навредит соседям, если кондиционер смонтирован в многоквартирном доме, а кроме того он полностью удовлетворяет все санитарные нормы. Единственный сложный нюанс – это удаленность кондиционера от канализационной системы. Но и эта проблема решаема, так как вывод конденсата можно сделать непосредственно в кухонную раковину или трубу, отведенную от стояка.
Дренажная трубка прокладывается с уклоном, таким образом чтобы минимальный перепад составлял 2 см. Следует внимательно отнестись к соблюдению этого условия.
Отвод дренажной трубки в канализацию, трубка проложена в штробе под слоем шпатлевки
Важно! Недостаточный или вовсе обратный уклон приведет к возникновению постоянных засоров дренажной трубки (шланга). Принцип монтажа дренажной системы
Принцип монтажа дренажной системы
Перед непосредственным монтажом дренажа со сливом в канализацию необходимо разработать схему, на которой будут отражены все конструктивные элементы:
- Трубка с диаметром от 15 до 20 мм.
- Сифон. Но можно обойтись и без него, если трубка после S-образного изгибания сохраняет форму.
- Переходные и уплотняющие элементы.
- Крепеж, хомутики.
Очень важно соблюсти правильный угол наклона дренажной трубки для эффективности работы всей дренажной системы. Для этого замеряется расстояние от кондиционера до стояка канализации, и при помощи строительного уровня вымеряется уклон
В стояк врезается патрубок, который после будет соединен с трубкой. Перед патрубком от канализации монтируется сифон или обратный клапан – их назначение пресекать любые «проникновения» из канализации. В частности, речь идет о неприятном запахе.
Важно! В этом случае более целесообразным будет использование обратного клапана, так как при длительном эксплуатационном перерыве вода в сифоне может высохнуть. Схема слива конденсата в канализацию является основной, но как было сказано ранее, иногда расстояние от дренажной ванночки до канализации бывает слишком велико
В таком случае трубка слива заводится непосредственно в стену. При этом участок, проложенный в стене, не должен иметь даже малейших изгибов, так как в последствии они станут причиной засоров. Чем короче и ровнее трубопровод – тем легче проводится очистка и устраняются засоры
Схема слива конденсата в канализацию является основной, но как было сказано ранее, иногда расстояние от дренажной ванночки до канализации бывает слишком велико. В таком случае трубка слива заводится непосредственно в стену. При этом участок, проложенный в стене, не должен иметь даже малейших изгибов, так как в последствии они станут причиной засоров. Чем короче и ровнее трубопровод – тем легче проводится очистка и устраняются засоры.
При отводе на улицу
Данный способ дешевый и простой, а потому и максимально востребованный. Трубка под уклоном в 1 см. просто выводится на улицу.
Но данный способ имеет ряд недостатков:
- Если вы проживаете в многоквартирном доме, то капли конденсата неизбежно будут ниспадать на подоконники соседей, живущих ниже. Это создаст прецедент для их недовольства, а при возможных разбирательствах соседи будут защищены административным кодексом.
- Трубка может перемерзнуть на холоде.
- Через место вывода трубки на улицу холодный воздух может попасть внутрь помещения.
Сплит-системы с выводом конденсата на улицу
Альтернативой может стать использование специального бачка, который будет установлен в помещении под дренажным сливом, но это полумера, которая выполняется кустарно и не отличается эффективностью и портит презентабельность кондиционера.
Технические характеристики дренажных помп
При выборе оборудования следует учитывать его технические характеристики. Так, необходимо, чтобы производительность насоса превышала скорость формирования конденсата в кондиционере. Выражается эта производительность в л/час
Также при покупке следует обращать внимание на уровень возможностей подъема воды, силу шума и много другое
Производительность раздельных помп составляет 8-60 л/час – такой мощности достаточно для большей части современных кондиционеров. Они в состоянии поднять жидкость на высоту 3-14 метров. Если необходимо поднимать жидкость на более высокий уровень, лучше использовать устройство другого типа.
Большая мощность у наливных насосов. Минимальная производительность у таких устройств – 80 л/час, максимальная – 1500 л/час. Возможен подъем жидкости на высоту от 3 до 6 метров.
Такие устройства не предназначены для обслуживания наружных участков мульти-сплит систем и не должны поднимать воду на большую высоту. Весь конденсат из таких систем выводится только в канализацию, где нет перепадов высот.
Производительность встраиваемых помп варьируется 5-170 л/час. Их мощности достаточно для обеспечения нормального функционирования сплит-системы.
Перистальтические насосы могут быть задействованы в тех случаях, когда нужно поднять жидкость на высоту от 10-15 метров. Производительность у них сравнительно небольшая – около 10 л/час.
Все разновидности дренажных насосов работают чрезвычайно тихо. О том, что система работает, может сигнализировать только звук движения жидкости либо ручеек воды, вытекающий из наружного отсека сплит-системы.
Дренажные помпы относятся к оборудованию с длительным эксплуатационным сроком. В большинстве случаев такой прибор приобретается всего лишь один раз в жизни. Увеличить срок эксплуатации устройства поможет своевременная профилактика. Если не проводить регулярные осмотры помп, в них могут накапливаться грязь и агрессивные химические вещества.
Выводы и полезное видео по теме
С особенностями устройства системы слива сконденсированной при работе кондиционера воды ознакомит следующее видео:
Во время монтажа климатического оборудования необходимо обязательно учесть особенности устройства дренажа кондиционера. Если грамотно были заложены трубы сплит-системы и установлен гидрозатвор, работа агрегата никому не доставит неудобства. Куда утилизировать конденсат, лучше решить на этапе проектирования трассы и расположения блоков.
Источники
- https://vozduhstroy.ru/kondicionery/sifon-dlya.html
- https://StrojDvor.ru/kondicionirovanie/ustrojstvo/obratnyj-klapan-dlya-sliva-kondensata-iz-kondicionera-v-kanalizaciyu/
- https://stroy-podskazka.ru/sifon/dlya-kondicionera/
- https://AeroClima.ru/kondicionirovanie/sifon-dlya-drenazha-konditsionera/
- http://ventilationpro.ru/konditsionirovanie/chto-takoe-sifon-dlya-drenazha-kondicionera.html
- https://sovet-ingenera.com/vent/cond/kuda-vyvesti-sliv-vody-konditsionera.html
- http://ventilationpro.ru/estestvennaya-ventilyatsiya/opisanie-sifona-s-sukhim-gidrozatvorom-i-otlichie-ot-obychnogo.html
