Солнечные системы отопления: разбор технологий обустройства отопления на базе гелиосистем

Что лучше – купить или сделать солнечную батарею?

Давайте в этой части подытожим всё, что мы узнали в этой статье. Во-первых, мы разобрались с тем, как собрать солнечную батарею в домашних условиях. Как можно видеть, солнечная батарея своими руками при соблюдении инструкций собирается весьма быстро. Если вы будете пошагово следовать различным мануалам, то вы сможете собрать отличные варианты для обеспечения вас экологически чистой электроэнергией (ну или варианты, рассчитанные на запитку мелких элементов).

Но всё же, что лучше – купить или сделать солнечную батарею? Естественно, лучше её купить. Дело в том, что те варианты, которые изготавливаются в промышленных масштабах предназначены для того, чтобы работать так, как им следует работать. При ручной сборке солнечных панелей нередко можно допустить различные ошибки, которые приведут к тому, что они просто не будут работать должным образом. Естественно, промышленные варианты стоят больших денег, но зато вы получаете качество и долговечность.

Но если вы уверены в своих силах, то при правильном подходе вы соберёте солнечную панель, которая будет не хуже промышленных аналогов. В любом случае, будущее уже рядом и скоро солнечные панели смогут позволить себе все слои. А там, может быть, произойдёт полный переход к использованию солнечной энергии. Удачи!

Преимущества использования гелиосистем

Установка солнечных коллекторов существенно снизит затраты на традиционное отопление. Энергия Солнца – бесплатна, а кроме того, гелиосистемы не наносят вреда окружающей среде. Именно поэтому в странах, где власти беспокоятся об экологии, такой способ отопления домов широко распространен (прочитайте: «Гелиосистема своими руками «). Массовое использование гелиосистем позволит сохранить ресурсы, которые традиционно применяются для отопления (уголь, природный газ) и решить энергетическую проблему.

Солнечное отопление обладает следующими преимуществами:

• эффективная работа и значительная экономия на основной системе обогрева дома;
• безопасность использования;
• длительный срок службы;
• эстетичный внешний вид, возможность выбора параметров коллектора.

Устройство коллекторов

Солнечные коллекторы для отопления предполагают преобразование тепловой энергии. Тепловой носитель под воздействием света нагревается и в дальнейшем отдает тепло. Эффективность тепла, получаемого от солнечных коллекторов, зависит от объема светового потока, и влияет на отопление.

Разновидности коллекторов:

• в качестве теплоносителя применяется антифриз;
• в качестве теплоносителя употребляется воздух.

Если применяется жидкостный теплоноситель, то различают плоские и трубчатые коллекторы.

Плоские коллекторы состоят из:

• абсорбер – поглощает лучи света;
• прозрачный слой;
• поверхность с изоляцией тепла.

Плоские коллекторы оснащены трубками, уложенными в виде змейки. Трубки имеют по два отверстия – входное и выходное. Возможно подключение от одного или двух патрубков.

Трубчатые коллекторы, как и плоские, содержат трубки, по которым движется теплоноситель. Трубчатые коллекторы снабжены двумя категориями трубок. Первая категория – коксиальные. Их конструкция состоит из трубки, помещенной в другую трубку. Причем концы у обеих запаяны. Между стенками получается вакуум. Вторая категория – перьевые, состоящие из одной трубки. Она содержит адсорберную перьевую планку.

Воздушные коллекторы предполагают воздушную передачу теплоты. Поток воздуха поддается регулированию с учетом температуры помещения и уровня нагрева коллектора. Воздух из коллектора имеет прямую возможность поступать в помещение либо в вентиляционную систему. Воздушные коллекторы подходят для отопления гаража или дачи. Они обычно крепятся на стену.

Выбор типа отопления

Как выбрать солнечную батарею для дома – этот вопрос интересен многим, желающим приобрести этот тип подачи тепла для жилища. Для южных областей лучше выбирать плоский вид коллектора, так как при таких условиях эффективность установки будет выше.

Воздушные коллекторы служат вспомогательным солнечным оборудованием для отопления. Они хорошо нагреваются солнцем, но при пасмурной погоде возникают проблемы. Гелиосистемы такого типа прекрасно впитывают энергию зимой, когда лучи еще отражаются от снега. Таким образом, выбрать солнечные батареи можно с учетом целей применения и климатических условий.

Солнечные системы отопления, работающие от батарей, чаще всего находят применение при взаимодействии с другими видами отопительных приборов, работающих от электричества. Солнечные панели можно совместить с электрическими аккумуляторами и получить дополнительное электричество для дачи. Хотя гелиосистемы для отопления в этом случае потребуют большую площадь дома.

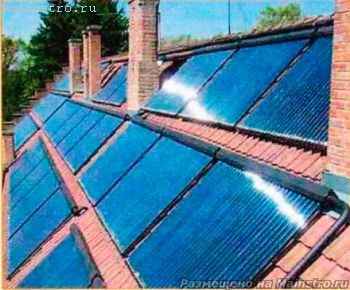

Монтаж

Это оборудование можно располагать на кровле. При этом монтаж солнечных батарей на крыше требует либо ее переделку, либо замену какой-либо части на пластины нагревателей. Можно подбирать нагреватели, внешне похожие на кровельный материал. Еще из выбираемых панелей солнечных батарей можно заменить полностью небольшую крышу.

Монтаж солнечных батарей включает основные этапы:

• панель устанавливается на крышу дома;
• на какой-нибудь стене размещается контролер (для низковольтных приборов);
• установка аккумулятора;
• подсоединение инвертора (для высоковольтных приборов).

Гелиосистемы для отопления дома необходимо устанавливать с помощью специальных квалифицированных служб.

Солнечная система отопления в зимний период может быть очищена от снега специальной щеткой.

Существует много мнений насчет того, что солнечные обогреватели слишком долго окупаются и обладают низкой эффективностью. Несмотря на это появляется все больше людей, которые используют солнечные батареи для отопления дома в комплекте с другими источниками. Ведь многие стремятся сэкономить средства благодаря гелиосистемам в столь нестабильной экономической ситуации. А обогреватель на даче, работающий на солнечных батареях, снижает многие затраты.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

1. Летний вариант для горячего водоснабжения
2. Зимний вариант для отопления и горячего водоснабжения

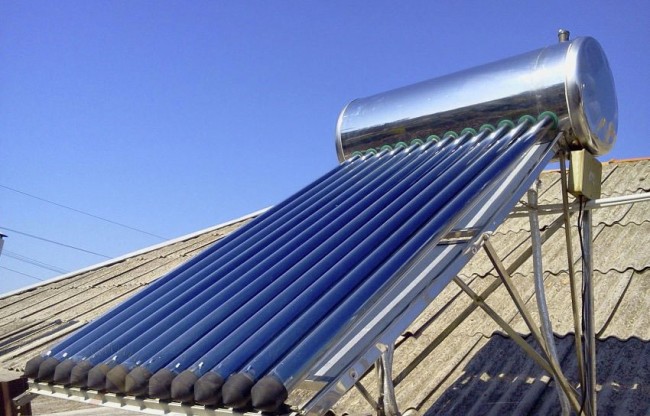

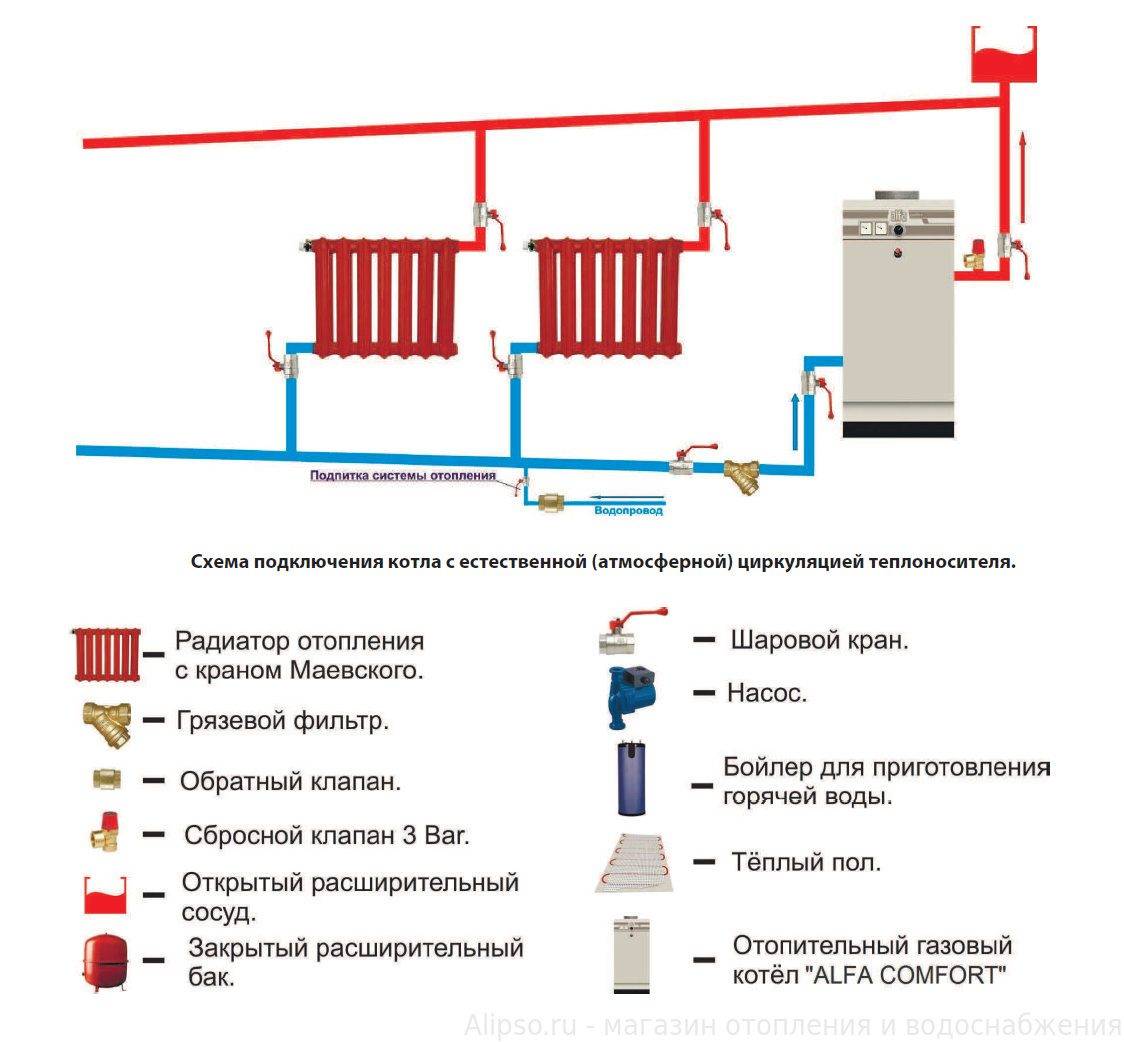

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

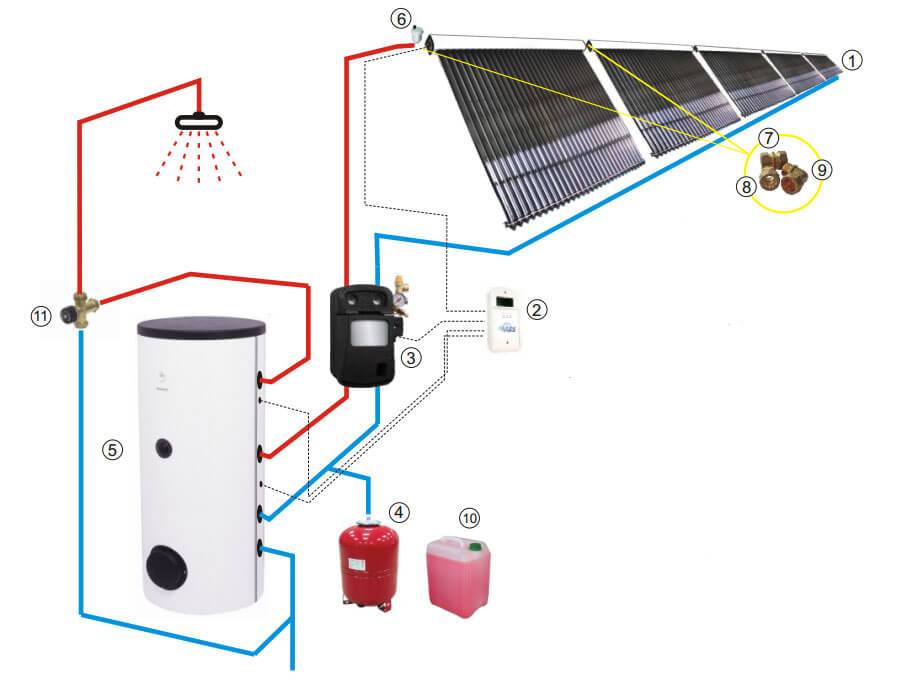

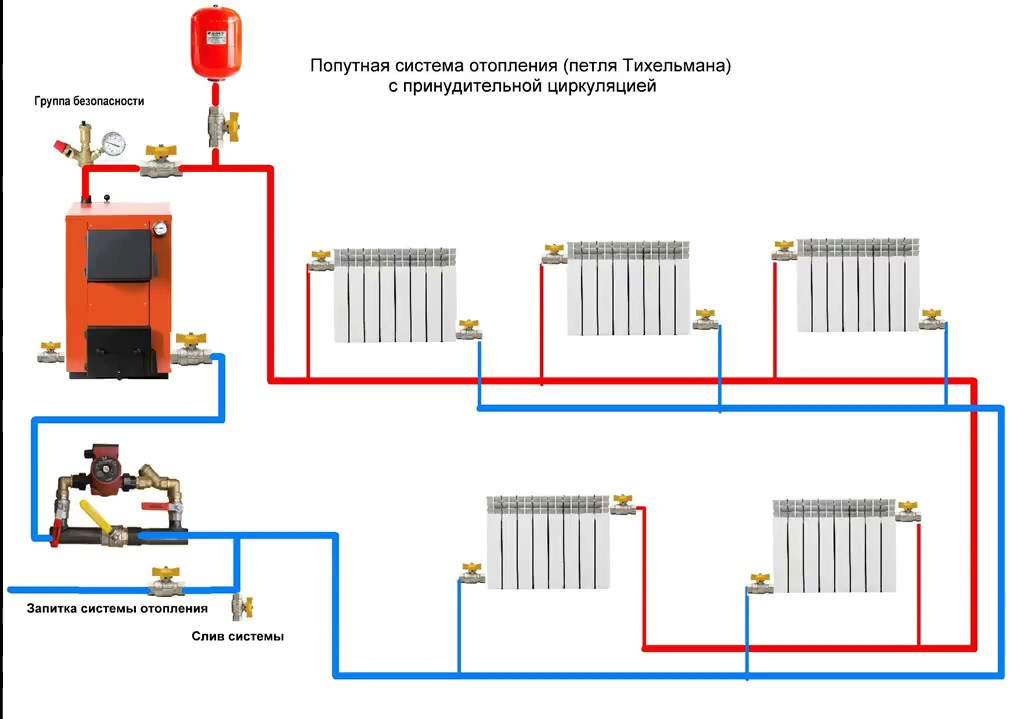

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Галерея изображений Фото из Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин

Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается

Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей

Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать

Солнечные электростанции в отоплении дома

Процесс установки солнечных панелей на кровлю

Самостоятельный монтаж прибора на крышу гаража

Самодельный электроприбор для солнечного отопления

ПОХОЖИЕ МАТЕРИАЛЫ

4,5

Домашняя солнечная электростанция: как узнать, что солнечный модуль не китайский

О качестве китайской продукции можно дискутировать долго, но в данном случае речь пойдет о другом …

Administrator
30 марта 2020

4

Можно ли отапливать помещение с помощью солнечной энергии?

Отопление — самая большая статья расходов на содержание загородного дома, дачи для временного …

Administrator
7 апреля 2020

5

Как рассчитать мощность солнечной электростанции для дома и повысить КПД модулей

В этой статье мы будем говорить о выборе солнечной электростанции для дома и необходимых для этого …

Administrator
16 апреля 2020

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

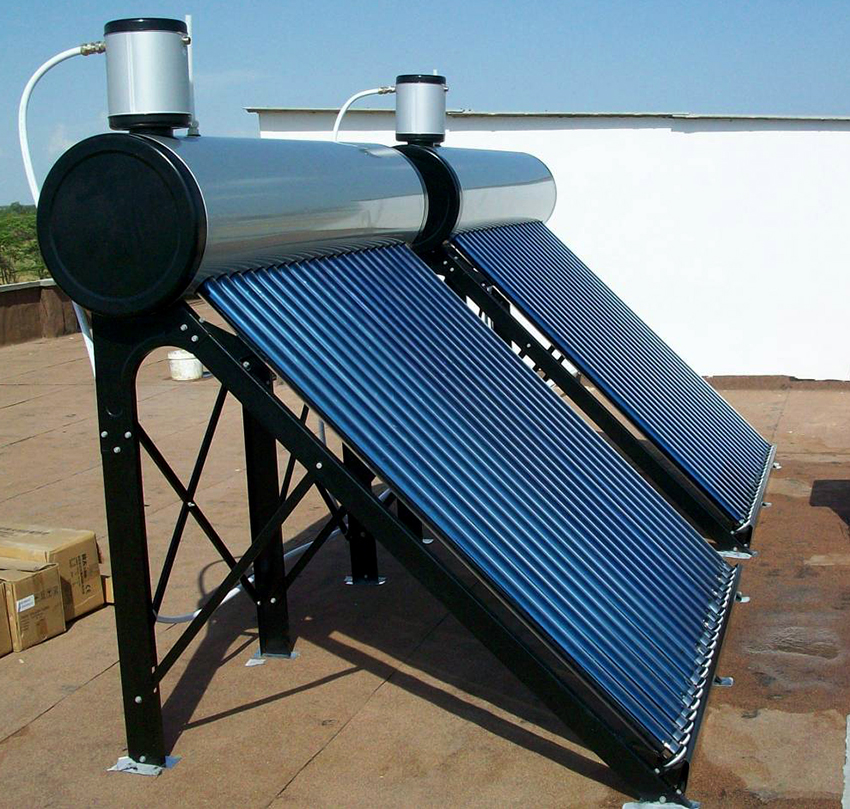

Вакуумные солнечные коллекторы

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

Активный солнечный коллектор для подогрева воды

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.

Гелиосистема и ее достоинства

Отопление домашних помещений солнечными коллекторами позволит существенно снизить затраты, которые раньше тратились на традиционный способ обогрева дома с помощью батарей. Гелиосистемы, состоящие из таких батарей, обладают массой достоинств:

• солнечная энергия бесплатная. Конечно, потратиться придется на создание системы и подключению ее к дому. Но экономия будет заметна сразу же по наступлению холодов;
• данная система является экологически чистой и не наносит вред окружающей среде;
• она сохраняет природные ресурсы, такие как уголь и природный газ;
• является эффективным решением энергетической проблемы для дома;
• солнечный коллектор способен обеспечивать эффективное отопление дома при смешанном использовании с другими системами;
• длительный срок эксплуатации;
• система является автономной, что позволяет избавиться от зависимости со стороны коммунальных предприятий. Особенно автономное отопление актуально для частных домов;
• безопасная эксплуатация;
• возможность сделать своими руками;
• эстетичный внешний вид;
• наличие возможности выбирать коллектор по параметрам.

Солнечные коллекторы

Задумываться об установке своими руками гелиосистемы для дома стаит, если в районе проживания на протяжении года насчитывается достаточное большое количество солнечных дней.
Чтобы получить все перечисленные выше преимущества от отопления дома или дачи солнечными коллекторами, следует знать:

• наличие качественного утепления домашних помещений;
• можно сочетать отопление с помощью солнечной энергии с другими вариантами обогрева: газовое и электрическое;
• для регионов с низкой инсоляцией (солнечным потоком) необходимо правильно рассчитать то, какую площадь должен иметь коллектор;
• обязательно нужно соблюдать правила монтажа. В противном случае система будет функционировать некорректно;

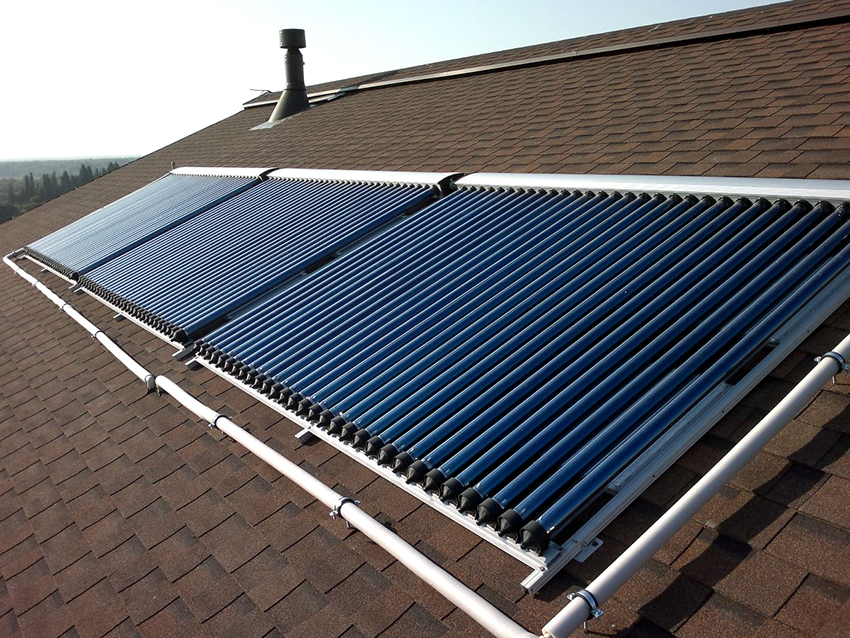

Правильный вариант установки коллектора

• размещать солнечные батареи нужно с южной стороны, так как максимальная интенсивность инсоляции будет наблюдаться в середине дня;
• установленные батареи не должны затеняться соседними постройками или деревьями.

Если система отопления дома с помощью солнечных коллекторов была организована своими руками, то в зимний период угол наклона их поверхности нужно будет слегка увеличить. Но в таком случае в летний период эффективность батарей несколько уменьшится. Однако на фоне переизбытка освещения этот факт останется незаметным.

На заметку

Европейские страны являются бесспорными лидерами в разработке новых систем солнечного теплоснабжения, однако сильно уступают Китаю в объёмах ввода в эксплуатацию новых солнечных установок. На Поднебесную сегодня приходится 78% вводимых в эксплуатацию солнечных коллекторов от общего числа производимых в мире. На долю Европы приходится всего 9%, Турции и Израиля — 8% и остальных стран — 5%. Не удивительно, что проще и дешевле сейчас в России купить именно китайские гелиосистемы, тем более что качественный показатель у них не хуже.

Математическое моделирование простейшей солнечной водонагревательной установки, проведённое в Институте высоких температур РАН с использованием современных программных средств и данных типичного метеогода показало, что в реальных климатических условиях России целесообразно использование солнечных водонагревателей.

Так, для установки системы с отношением площади солнечного коллектора к объёму бака-аккумулятора 2 м2/ 100  л вероятность ежедневного нагрева воды до температуры не менее чем 37°С составляет 50-90%, до температуры не менее чем 45°С — 30-70%, до температуры не менее чем 55°С — 20-60%. Максимальные значения вероятности относятся к летним месяцам.

Солнечную энергию широко используют для хозяйственных нужд в Европе. Так, общая площадь солнечных коллекторов, установленных в странах ЕС достигла 13 960 000м.кв., а в мире превысила 150 000 000 м.кв.. Ежегодный прирост площади солнечных коллекторов в Европе в среднем составляет 12%, а в отдельных странах достигает уровня 20-30% и более. По количеству коллекторов на тысячу жителей населения мировым лидером является Республика Кипр, где 90% домов оборудованы солнечными установками (на тысячу жителей здесь приходится 615,7 м2 солнечных коллекторов), за ним следуют Израиль, Греция и Австрия. Абсолютным лидером по площади установленных коллекторов в Европе является Германия — 47%, далее следуют Греция — 14%, Австрия -12%, Испания — 6%, Италия — 4%, Франция — 3%.

В настоящее время в Европе функционирует:

• 10 солнечных систем теплоснабжения с площадью коллекторов от 2400 до 8040 м2;
• 22 системы с площадью коллекторов от 1000 до 1250м2;
• 25 систем с площадью коллекторов от 500 до 1000 м2.

Выгода от солнечных батарей и их окупаемость

Все остальные должны подключаться к электросетям по общей процедуре технологического подключения, которая является довольно сложной и дорогостоящей.

Ситуация скоро может радикально измениться. Владельцам частных солнечных батарей мощностью до 15 кВт можно надеяться на порядок бесплатного подключения к местным электросетям и даже на получение платежей за отданную в сеть электроэнергию. Такую надежду дает недавнее Поручение вице-президента Правительству РФ о стимулировании развития микрогенерации на основе возобновляемых источников энергии от 17 февраля 2017 года. Вполне возможно, что скоро любой владелец солнечной батареи, соединенной с сетью через соответствующий сетевой фотоэлектрический инвертор, сможет получать небольшую компенсацию за отправленные в сеть излишки солнечной электроэнергии. Предполагается, что для расчетов для платежа будет использоваться текущая рыночная цена на оптовом рынке электроэнергии. Конечно, это делает невыгодным отдачу излишков в сеть, но зато появится возможность легального подключения к электросетям. Поручение делает исключение для многоквартирных домов — для них порядка установки и подключения солнечных батарей к электросетям пока не предвидится.

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

По типу конструкции солнечные коллекторы бывают вакуумными и плоскими

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

По виду использования коллекторы могут быть пассивными и активными

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.

По температуре нагрева коллекторы классифицируются на низко-, средне- и высокотемпературные

Отечественные производители солнечных коллекторов для дома
