Гелиоустановки для систем горячего водоснабжения и отопления
Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.
Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.
Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.
В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.
Использование солнечных коллекторов имеет очевидные преимущества:
- снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
- экологичность данного вида энергии.
Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.
Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.
Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.
Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.
Основные разновидности солнечных коллекторов
Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.
КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.
Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:
- водяные (жидкостные);
- воздушные.
По уровню предельных температур коллекторы бывают:
- низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
- среднетемпературными до 80°C;
- высокотемпературными – более 80°C.
Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.
Конструктивно солнечные нагреватели воды могут быть:
- плоскими, которые могут быть как воздушными, так и жидкостными;

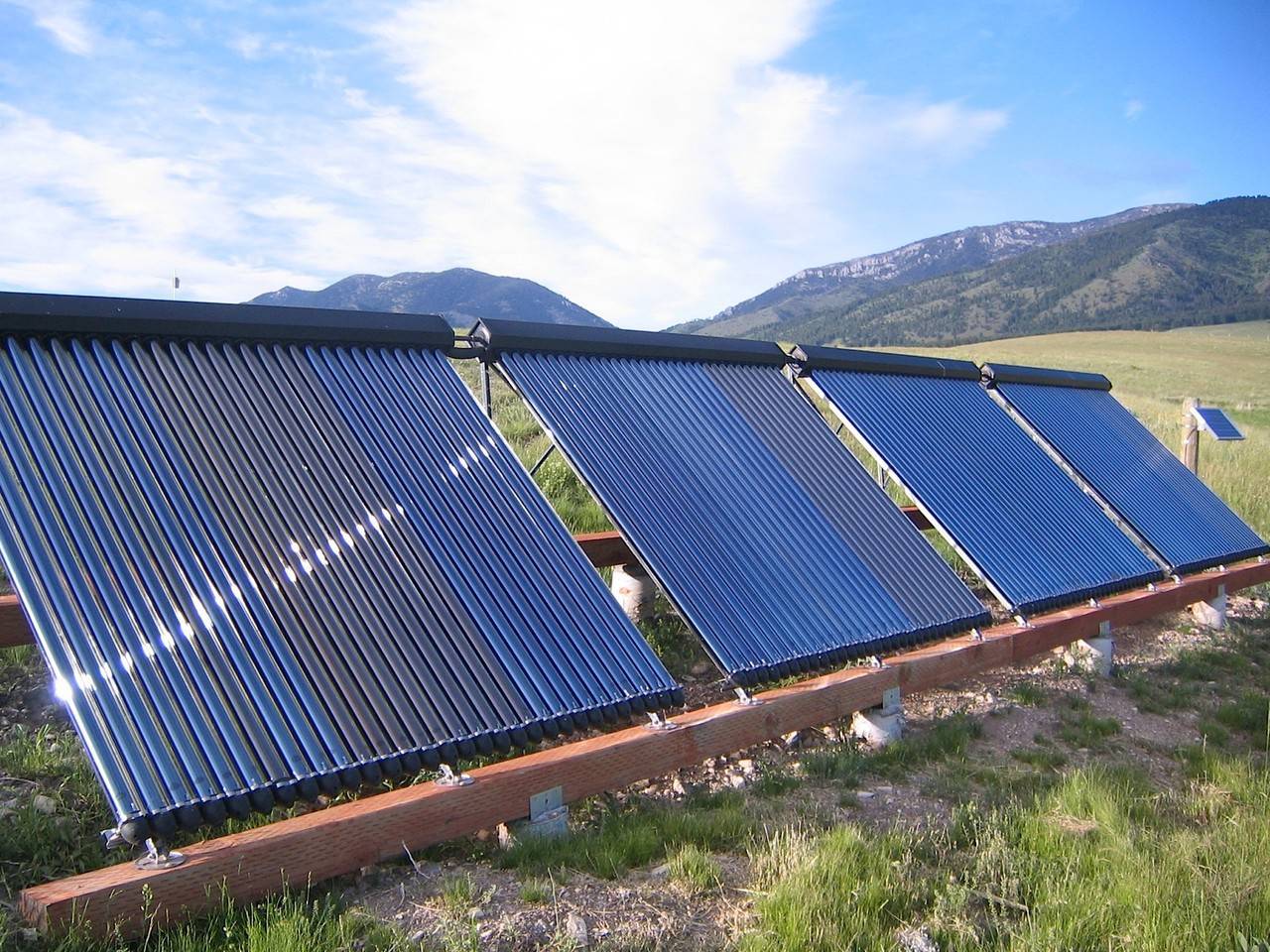

- вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
- трубчатыми – бывают и жидкостными, и воздушными;
- термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.
Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.
Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

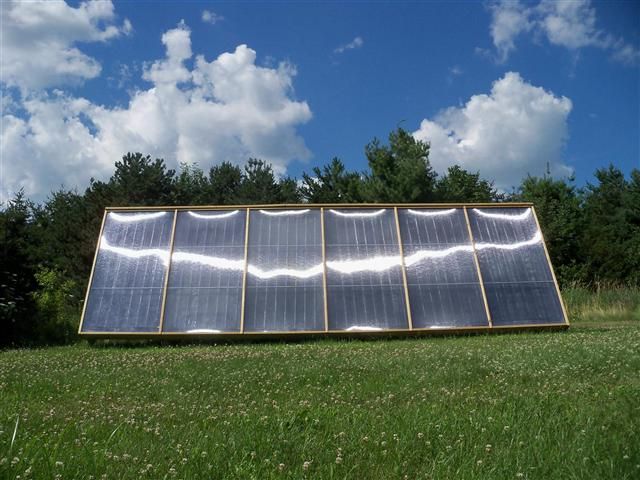

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.
Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.
Разновидности
В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.
Фотоэлектрические элементы
Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.
Фотоэлектрические элементы
Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.
По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.
Кремниевые
К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.
В свою очередь элементы на базе кремния делятся на две разновидности:
- монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
- поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.
Пленочные
При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.
Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:
- теллурид кадмия (КПД – 15% – 17%);
- аморфный кремний (КПД – 11% — 13%).
Концентраторные
Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.
Комплектация отопительной системы
Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:
- собственно батареи;
- аккумулятор;
- контроллер: управляет процессом зарядки аккумулятора;
- инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
- конвектор, водогрейный котел или любой другой тип электрообогревателя.
Сетевая фотоэлектрическая система
Солнечные коллекторы
Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.
Солнечные коллекторы

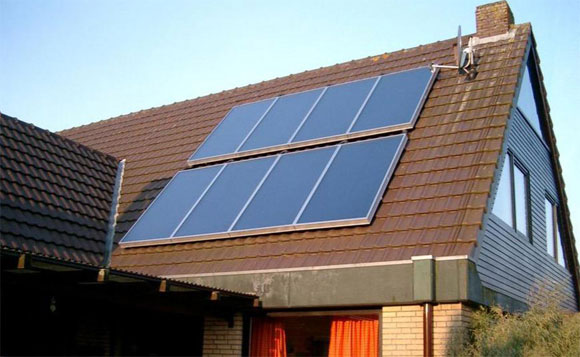

В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.
Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% — 95%.
Комплектация гелиосистемы
Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:
- солнечный коллектор;
- циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
- емкость с водой, играющая роль теплового аккумулятора;
- контур водяного отопления, состоящий из труб и радиаторов.
Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии
Преимущества солнечного отопления
Пассивное солнечное отопление, характеризующиеся отсутствием механических устройств отопления, способно снизить затраты на отопление практически на половину.
Что тогда можно говорить об активном солнечном отоплении, в состав которого входят специальные устройства и элементы для поглощения, хранения и распределения солнечной энергии?
Солнечное отопление обладает целым рядом конкурентных преимуществ и неоспоримых достоинств:
- Существенная экономия денежных средств на оплате отопления и эффективность работы.
- Безопасность использования, в том числе экологическая.
- Длительный срок эксплуатации.
- Эстетичный внешний вид, а также возможность подбора с учетом индивидуальных характеристик и параметров.
Методика расчета
Схема солнечной энергосберегающей системы.
После выбора наклона солнечных батарей можно проводить расчет потенциальной производительности, количества солнечных модулей, требуемых для работы системы в выбранном режиме. Расчет и оценка проводится для худшего месяца (январь – для Москвы), летнего максимума (в Москве это июль) и для большей части года (февраль-ноябрь). Стандартную инсоляцию рассчитывают для площади в 1 м², номинальная мощность определяется при 25°С для стандартного потока света в 1 кВт/м².
Принимая максимальную инсоляцию (мощность солнечного излучения на поверхности Земли), расчет показывает, что выработка батареи относится к инсоляции 1м² так же, как мощность батареи относится к показателю мощности солнечного излучения на земной поверхности в ясную погоду, приходящейся на 1 м², то есть к 1000 Вт.
Умножая месячную инсоляцию на соотношение мощности батареи и максимальной инсоляции, можно полноценно оценить выработку солнечной батареи за отдельный месяц.
Расчет выработки фотоэлектрической панели проводится с помощью следующей формулы:
Eсб = Eинс . Pсб . η / Pинс,
где Eинс – месячная инсоляция квадратного метра, Eсб – выработка энергии солнечной батареей, η – общий КПД передачи тока по проводам, Pсб – номинальная мощность солнечной батареи, Pинс – максимальная мощность инсоляции м² земной поверхности
Важно инсоляцию и желаемую выработку использовать в одних и тех же единицах (джоулях или киловатт-часах). Имея показатели месячной инсоляции, можно оценить результаты полученной номинальной мощности солнечной батареи дома, нужной для обеспечения необходимой выработки в течение месяца. Pсб = Pинс
Eсб / (Eинс. η)
Pсб = Pинс . Eсб / (Eинс . η)
Схема устройства солнечного коллектора.
Максимальная мощность солнечной батареи, указанная производителем, достигается в случае напряжения на ее выходе, которое превышает напряжение аккумуляторных батарей на 15-40%. Ряд моделей недорогих контроллеров заряда подключаются напрямую, «просаживая» выходное напряжение батареи ниже оптимального. Поэтому данную категорию потерь также необходимо заложить в КПД, уменьшив его на 15-25%. Однако представлены и модели контроллеров, удерживающие данные потери в пределах 2-5%.
Мощность солнечного излучения изменяется от месяца к месяцу, притом что номинальная мощность солнечной батареи остается неизменной, именно она должна стать основой определения места для установки. Благодаря формуле (2) удается оценить номинальную мощность батарей для определенных условий инсоляции, однако она малоэффективна для оценки возможностей в течение всего года. Для подробного рассмотрения режимов энергоснабжения таблица строится на основе формулы (1).
Способы подключения к системе отопления
Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.
Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.
Схема подключении теплового коллектора
В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:
- Летний вариант для горячего водоснабжения
- Зимний вариант для отопления и горячего водоснабжения
Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.
Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.
Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке
Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.
Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.
Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.
Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно
По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.
Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.
В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.
Схема подключения солнечной батареи
Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.
При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети
С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.
Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.
Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.
Солнечная батарея LG 315 N1C-G4 NeON2
Уже из самого названия этого солнечного модуля южнокорейской компании LG следует, что заявленная мощность этого модуля составляет 315 ватт
Для компании LG очень важно выйти на рынок альтернативных источников энергии не просто в качестве одного из производителей, а в качестве одного из ведущих производителей систем фотовольтаики
Поэтому гарантия качества продукции является одним из главных приоритетов компании. Солнечные панели разработаны и производятся с использованием самых передовых технологических процессов.
И фотопреобразователи, из которых составлена эта солнечная батарея, выполнены с наивысшими показателями качества и эффективности.
Ячейки выполнены на базе монокристаллического кремния по специальной двусторонней технологии. Благодаря своим качествам эти ячейки способны пропускать солнечные лучи, которые, отражаясь от специального покрытия тыльной стороны ячейки, способствуют повышению генерации электрического тока. То есть каждая ячейка может вырабатывать электрический ток обеими своими сторонами, повышая тем самым мощность модуля.
Модуль LG 315 N1C-G4 NeON2. Лицевая сторона
Перед сборкой модуля каждая пластина проходит тщательнейший контроль на предмет строгого соответствия размерам (точность до микрометра) и обнаружения возможных механических повреждений. После проверки отобранные ячейки проходят очередную стадию подготовки. Для минимизации отражения солнечного света ячейки проходят стадию жидкостного травления щелочью. Ячейки с лицевой стороны ламинируются трехслойным покрытием EVA (этиленвинилацетат) и специальной отражающей пленкой с тыльной.
Модуль LG 315 N1C-G4 NeON2. Тыльная сторона
Затем собранный модуль инкапсулируется для защиты ячеек от проникновения влаги, после чего покрывается трехмиллиметровым антибликовым противоударным стеклом. Рама модуля выполнена из анодированного профильного алюминия. На тыльной стороне устанавливается многофункциональная распределительная коробка с байпасными диодами.
Многофункциональная распределительная коробка
Благодаря такой технологии изготовления модули LG NeON 2 имеют характерный черный цвет, что делает их привлекательными еще и с эстетической точки зрения.
Номинальная мощность 315 ватт.
Эффективность 19.2%
N-типа
Размеры (ДхШхТ) 1640х1000х40 миллиметров
Вес 17. 0 ± 0.5 кг
Тип разъемов МС-4
Класс защиты IP67
Стоимость модуля 30000 рублей
Варианты коллекторов и способы их применения
Вакуумный солнечный коллектор – это механизм, накапливающий энергию Солнца, преобразующий ее в электрическую и сохраняющий с помощью батарей. Далее она применяется для освещения, подогрева электрических систем для теплоснабжения и питания электроники. Но это солнечные батареи для частного дома, доступные для покупки на рынке.
Другой вариант: солнечные системы нагревают водохранилище, теплоноситель становится горячим и подается к трубопроводу
Важное достоинство данной системы – ее можно сделать самостоятельно
Помимо стандартных способов применения энергии Солнца, она подходит для запитки контура ГВС, подогрева воды бассейна и везде, где требуется энергия тепла.
Чтобы собрать солнечный коллектор своими руками для отопления, не понадобятся фотоэлементы, необходимые компоненты делаются собственноручно.
Затраты и перспективы окупаемости
Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.
Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.
В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)
Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:
- на 4-5 кВт – 3000-7000 условных единиц;
- на 5-10 кВт – 4000-8000 условных единиц;
- на 10-15 кВт – 5000-10000 условных единиц.
Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.
Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!
Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками
Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.
Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология сооружения солнечного отопления достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.
Воздушный коллектор
Эта установка может быть использована для воздушного отопления дома. Конструктивно она очень напоминает описанный выше пластиковый коллектор, но циркулирует и нагревается в нем воздух. Такие устройства навешиваются на стены. Действовать они могут двумя способами: если воздушный гелионагреватель герметичен, воздух забирается из помещения, нагревается и возвращается в то же помещение.

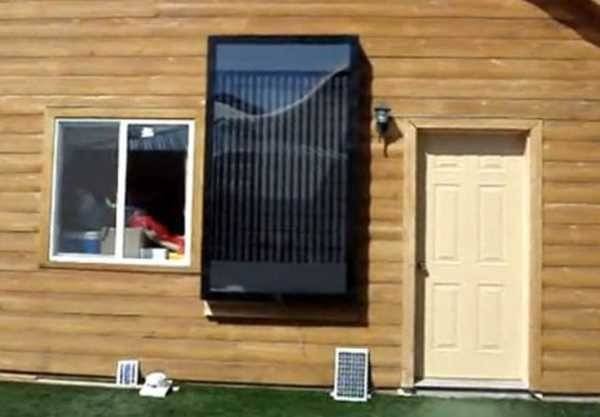

Воздушный коллектор устанавливается на южной стене
Есть другой вариант. В нем обогрев совмещен с вентиляцией. В наружном корпусе воздушного коллектора имеются отверстия. Через них внутрь конструкции поступает холодный воздух. Проходя через лабиринт, от солнечных лучей он нагревается, а затем подогретым попадает в помещение.
Такое отопление дома будет более-менее эффективным, если установка будет занимать всю южную стену, и при этом тени на этой стене не будет.
Преимущества солнечного отопления
Пассивное солнечное отопление, характеризующиеся отсутствием механических устройств отопления, способно снизить затраты на отопление практически на половину.
Что тогда можно говорить об активном солнечном отоплении, в состав которого входят специальные устройства и элементы для поглощения, хранения и распределения солнечной энергии?
Солнечное отопление обладает целым рядом конкурентных преимуществ и неоспоримых достоинств:
- Существенная экономия денежных средств на оплате отопления и эффективность работы.
- Безопасность использования, в том числе экологическая.
- Длительный срок эксплуатации.
- Эстетичный внешний вид, а также возможность подбора с учетом индивидуальных характеристик и параметров.
Что они представляют собой
Устройства, подзаряжающиеся от света, изобретены достаточно давно. Солнечные батарейки для зарядки калькуляторов, часов и прочего, мы имели удовольствие наблюдать еще в начале 90-х годов. Однако наши зарубежные друзья научились использовать энергию солнца во благо гораздо раньше.
Поэтому, стоит поучиться на уже пройденном опыте, и усовершенствовать достигнутые результаты. Одним из удачных достижений можно назвать энергию, где используются лучи солнечные для отопления батареи для дома, в котором мы живем. Всем известно, что отопление стоит недешево, и платить по счетам приходится часто и помногу.
Многие страны, особенно те, где солнце — частый гость на небе, давно перешли на альтернативную систему отопления. То есть – на обогрев жилья с помощью солнечных батарей.
Если вы не хотите зависеть от жилищно-коммунальных контор, если вам важно тепло в доме в любое, удобное для вас время, давайте поговорим подробнее про отопление от солнечных батарей, которое доступно уже многим, и многие это оценили по достоинству
Преимущества
- Вы живете в тепле столько времени в год, сколько хотите.
- Вы имеете возможность регулировать температуру в квартире на нужном вам уровне.
- Вы полностью независимы от коммунальных служб, теперь не придется платить за общее отопление.
- Вы имеете собственный запас энергии, который можно израсходовать на любые бытовые нужды.
- Большой срок службы батарей надолго избавит вас от хлопот по их замене или ремонту.
Однако есть небольшие детали, которые не мешает рассмотреть подробнее, прежде чем приобретать и устанавливать автономное энергообеспечение в своем жилье.
Нюансы
Разновидности солнечных батарей
- Конечно, есть известная всем истина, что чем ближе к экватору – тем больше солнца. Если вы живете в регионе, где количество солнечных дней невелико, батареи будут не слишком эффективны.
- Достаточно высокая стоимость батарей. К примеру, чтобы снабдить семью достаточным количеством электроэнергии, вам понадобятся солнечные батареи площадью около 15 – 20 м². Учитывая, что 1 м² дает энергии в среднем 120 Вт, то на семью из трех-четырех человек придется установить достаточно много элементов.
- Батареи нужно устанавливать на южную сторону крыши. В тех местах, где солнце светит больше всего. Площадь крыши должна составлять не менее 40 м2, только в этом случае вы сможете получать достаточное для семьи количество энергии.
- Для получения энергии около 500 кВт в месяц и полноценной работы системы в вашем регионе должно быть до 20 солнечных дней.
- Чтобы снабдить себя электричеством и приобрести установку мощностью около 7 квТ, сделать отопление на солнечных батареях, вам придется потратить не менее 200000 рублей на их приобретение и установку. Однако это окупится уже в первые годы использования. Мощности такой установки хватает для снабжения отопления дома средней величины.
- Для эффективной работы установки угол наклона вашей крыши должен быть около 45⁰. Не должно быть больших деревьев и высоких зданий рядом, они будут создавать тень, и мешать работе установки.
- Система стропил вашего дома должна иметь запас прочности. Батареи имеют определенный вес, который нужно учитывать, чтобы обезопасить кровлю от обрушения. Особенно вероятно это в зимнее время, когда на крыше скапливается снег.
Конечно, батареи обходятся недешево, однако они пользуются большой популярностью уже во многих странах. Даже там, где не самый жаркий климат, их охотно используют. Дело в долговечности, и большой эффективности такого рода установок.Они лучше всего работают в летнее время, когда солнечных дней много. Но отопление нужно зимой, поэтому, чтобы система работала, на крыше нужно собрать достаточно большую конструкцию.
Способы подключения к системе отопления
Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.
Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.
Схема с водяным коллектором
В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:
- Летний вариант для горячего водоснабжения
- Зимний вариант для отопления и горячего водоснабжения
Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.
Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.
Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке
Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.
Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.
Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.
Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно
По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.
Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.
В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.
Схема с солнечной батареей
Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.
При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети
С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.
Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.
Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.
Галерея изображений
Фото из
Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин
Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается
Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей
Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать
Солнечные электростанции в отоплении дома
Процесс установки солнечных панелей на кровлю
Самостоятельный монтаж прибора на крышу гаража
Самодельный электроприбор для солнечного отопления
Пример расчета необходимой мощности
При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.
Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.
Компании производители рекомендуют исходить из таких цифр:
обеспечение горячего водоснабжения не более 70%;
обеспечение отопительной системы не более 30%.
Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.
Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией.
Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.
Пример расчета:
Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:
S = 1,6 * 0,058 = 0,0928м2
КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:
W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч
Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д.
С всеми видами альтернативных источников энергии и способами их использования вы сможете ознакомиться в представленной статье.
