Типы водоотвода
Существует два вида стоков, отводящих талую и дождевую воду, которые устанавливаются как на мягкой кровле, так и на стандартной твердой:
- Внутренний;
- Наружный.
Внутренний водосток – это устройство сточной системы, при котором все рабочие элементы располагаются внутри стены здания, он используется на плоской кровле. Главным отличием от наружного является то, что с фасада не водосток не видно – это улучшает экстерьер. Воронки располагаются по всей площади крыши, но отводят воду в определенные желоба. Из сточных труб отходы поступают в дренаж либо в определенное место во дворе.
Фото — внутреннее устройство
Наружная система является более популярной, она, соответственно, устанавливается на фасад здания. Главное удобство такой технологии заключается в том, что наружный водоотвод можно монтировать после окончания строительства дома, в то время, как внутренний требует установки до отделочных работ. Водоприемные воронки располагаются по углам дома, их можно вывести каждую отдельно в дренаж или соединить трубами и обеспечить сток только в одном отводе.
Фото — наружное устройство
Также водостоки можно классифицировать по материалу, из которого они выполнены. Сейчас наиболее популярные сплавы алюминия, оцинкованной стали и производные ПВХ, но ранее стоки обустраивались даже из древесины и натурального камня. В большинстве современных многоэтажных построек внутренний водосток выполнен из цемента, и является частью дома. Это значительно облегчает его работы, но усложняет периодический ремонт.
Зачем нужно выполнять устройство водостоков:
Это важно для фундамента дома. У зданий, где сточная вода попадает непосредственно в землю, со временем начинает расшатываться фундамент. В особенности это проявляется весной
При такой эксплуатации постройка прослужит не более 20 лет до ближайшего капитального ремонта;
Можно экономить на поливе растений. Если водосливные трубы соединить с дренажной системой, то талая вода с крыши будет направлена либо в септик, либо на определённые участки двора, которые страдают от недостатка влаги;
Для повышения срока эксплуатации крыши. От большого количества влаги очень страдает мягкая кровля (битумная черепица и прочие виды), которой часто устилают поверхности плоских строений. При избытке воды она начинает разрушаться и пропускать влагу внутрь здания.
В особенности это проявляется весной. При такой эксплуатации постройка прослужит не более 20 лет до ближайшего капитального ремонта;
Можно экономить на поливе растений. Если водосливные трубы соединить с дренажной системой, то талая вода с крыши будет направлена либо в септик, либо на определённые участки двора, которые страдают от недостатка влаги;
Для повышения срока эксплуатации крыши. От большого количества влаги очень страдает мягкая кровля (битумная черепица и прочие виды), которой часто устилают поверхности плоских строений. При избытке воды она начинает разрушаться и пропускать влагу внутрь здания.
В зависимости от потребностей или личных предпочтений можно выбрать сечение трубы. Стоки бывают прямоугольные, квадратные круглые. Если конструкция производится в домашних условиях, то для гибки металлических материалов используется специальное багетное устройство.
Сборка и монтаж всей водоотводной системы
Принципы расчета комплектующих водосточных систем
Для количественного подсчета элементов конструкции требуется учитывать размеры и конфигурацию кровли, а также архитектурные особенности постройки.
Расчет ширины желоба и диаметра водосливной трубы ведется на основании площади крыши, чтобы система обладала необходимой пропускной способностью. В среднем, соотношение таково (S – площадь, Ø – диаметр) :
- при S крыши менее 50 кв. м. требуются желоба 100 мм, Ø трубы составляет 75 мм;
- при S крыши от 50 до 100 кв. м. подходят желоба 125 мм, Ø трубы при этом 85 мм;
- при S крыши превышающей 100 кв. м. применяются желоба 150 либо 190 мм, Ø трубы может, соответственно, составлять 100 или 120 мм.
Если крыша имеет сложную конфигурацию, параметры желобов и труб рассчитываются на основании площади проекции самой большой ее части .
При расчетах важно учитывать особенности климата в регионе строительства. Если количество осадков и их интенсивность превышают средние значения, стандартные расчетные параметры требуется пересмотреть в сторону увеличения
Трубы водостока

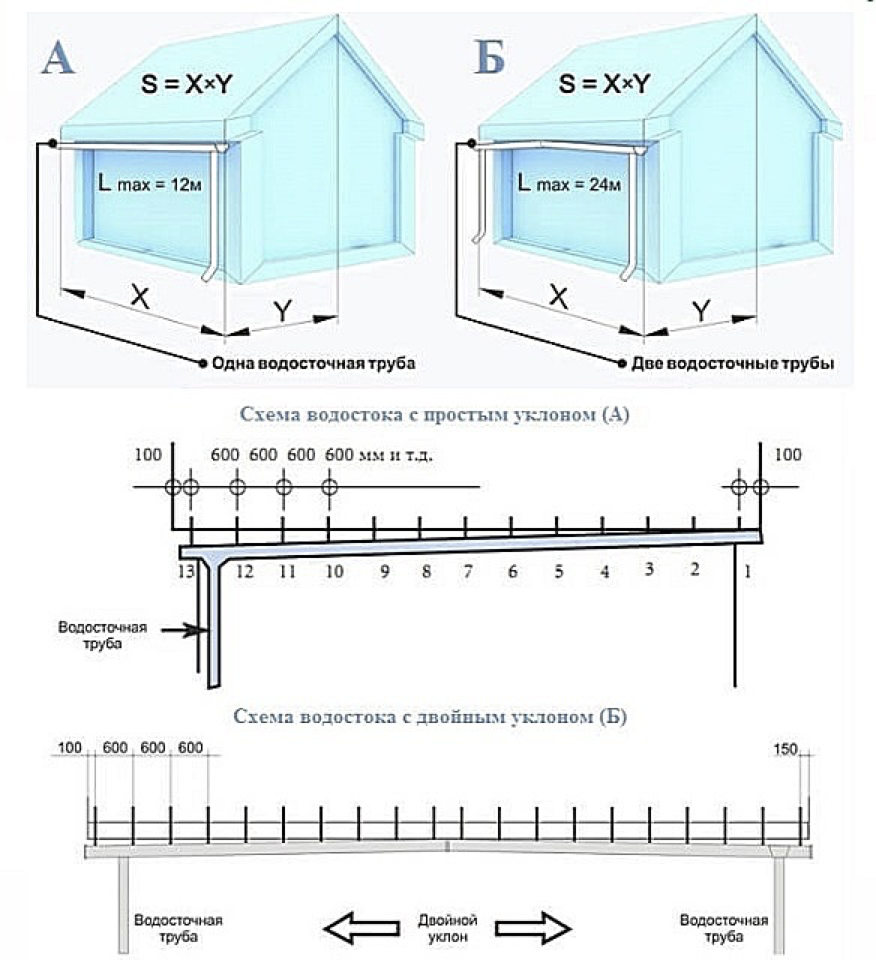

На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок
Трубы водостока. На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок.
Чтобы определить, сколько труб стандартной длины потребуется для обустройства водостоков, необходимо от расстояния между карнизным свесом и отмосткой отнять 30 см (высота расположения сливного колена). Полученное значение умножается на количество водостоков и делится на 3 (стандартная длина трубы).
Хомуты для водосточных труб. При обустройстве водостока на каждое из соединений требуется установить хомут, т.е. между водосточной трубой и отливом, коленом, на стыке труб. Плюс необходимо крепление всего водосливного стояка к стене (шаг крепежа не превышает 180 см). Количество хомутов зависит от длины водостока и его конфигурации.
Желоба. Стандартная длина элемента – 3 метра. Для простой скатной кровли достаточно подсчитать ее периметр и определить, сколько целых желобов и их отрезков потребуется для водосточной системы. На крышах сложной конфигурации, где скаты кровель различных частей дома частично нависают один над другим, отрезки желобов устанавливаются под той частью карниза, что выступает за проекцию нижнего ската. Это позволяет отводить воду с верхнего ската на поверхность нижнего, откуда она поступает в желоб основной системы водослива. Количество стыковочных угловых элементов для желобов высчитывается по числу углов кровли.
Кронштейны и замки. При монтаже желобов водослива кронштейны закрепляются с шагом 50-60 см (не следует увеличивать промежутки более, чем до 75 см). Количественный расчет выполняется исходя из общей длины желоба по периметру кровли. Для обустройства стыков желобов предусматривается соединительный элемент либо замок.
Другие элементы. Воронкой и отливом комплектуется каждый водосток. Труба соединяется с данными элементами через колено. Также колена могут потребоваться при обходе водосточной трубой архитектурных выступов на фасаде здания. Число колен определяется индивидуально для каждой постройки.
Шаг 2. Подбираем нужное крепление
Каждый кронштейн подбирается к сечению пластиковой трубы и по определенным параметрам, как способ монтаж, планируемая нагрузка и эстетический момент. Поэтому есть свои кронштейны для желобов с квадратным, трапециевидным, круглым сечением и держатели для труб с необычной формой.
К примеру, стандартное крепление для пластиковых водостоков выглядит так:
Чаще всего для пластиковой водосточной системы используются пластиковые крюки. Вся конструкция кронштейна усиливается вертикальными ребрами, и они способны выдерживать довольно сильные нагрузки.
Но крюки для пластикового водостока не обязательно должны быть изготовлены из такого же материала, металл тоже замечательно подходит:
Но чаще всего пластиковые водостоки выполняют в виде цилиндра, прямоугольного короба или треугольной призмы:
Всего вариантов крепления водостока из пластика у вас несколько:
Итак, крепление на месте, переходим к установке желобов и вертикальных элементов.
Последовательность проведения монтажа водосточной системы
В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.
Установка кронштейнов на лобовую доску
Крепление кронштейнов к обрешетке
Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.
Кронштейн с длинной ножкой
Важно при установке придерживаться строго двух параметров:
расстояния между крепежными изделиями;
расстояние от середины крюка до края свеса крыши.
Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.
Установка и крепления кронштейнов к обрешетке
Крепление к стропильным ногам
Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.
Кронштейн с повернутой на 90° ножкой
Крепление к лобовой доске
На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.
Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.
Монтажная планка с кронштейнами для желобов
Другие варианты
Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.
Крепление к подшивке свеса крыши
Круглая или прямоугольная форма
Функционального различия между двумя формами нет. Они одинаково эффективны. Выбор того или иного сечения зависит от конструкционных особенностей здания. Например, прямоугольные системы легче обходят выступы на фасаде. Такой водоотвод без проблем впишется в угол и будет незаметен.
Существенное отличие круглых водосливов от прямоугольных заключается в разнице внутренних покрытий. Круглый водоотвод оснащается двусторонним полимерным покрытием, а прямоугольные системы внутри покрывают только грунтовым слоем. Поэтому гидроизоляция полукруглого сечения служит на 5–10 лет дольше. При этом стоит на 10–15 % дешевле прямоугольных аналогов.
Общие сведения
Разновидности водостоков
Правильно смонтированный водосток гарантирует бесперебойный отвод дождевых осадков, талых вод в течение всего года, без образования ледяной корки, лиственных и пыльных пробок. Выбор конструкции зависит от вида крыши, особенности погодных условий на местности, а также от вкусовых предпочтений хозяина.
Чтобы правильно организовать систему слива осадков с крыши, стоит определиться с местом расположения стоков, уяснить конфигурацию системы, подобрать соответствующий материал, из которого выполнены детали водостока.
Типы водоотводной системы
Тип кровли, климатические особенности, вид здания влияют на выбор водостока.
Для водосточной системы в доме применяют следующие варианты:
- 1.вариант наружного неорганизованного водоотвода.
- 2.вариант наружного организованного.
- 3.вариант внутреннего организованного.
Водохозяйственный баланс
1.1 Расчет нагрузки системы водоснабжения для столовой (СНиП 2.04.01-85 Внутренний водопровод и канализация, приложение 3 п.20).
Среднесуточная расчетная потребность в воде составляет:
Q = 16*400=6400(л/сут)=6,4(м3/сут)
Определение расчетной годовой нагрузки водоснабжения:
Qгод = 6,4*249 = 1594 (м3/год)
1.2 Расчет нагрузки системы водоснабжения на хозяйственно-бытовые нужды в производственных помещениях (СНиП 2.04.01-85 Внутренний водопровод и канализация , приложение 3 п.31).
Среднесуточная расчетная потребность в воде составляет:
Q = 25*389 = 9725 (л/сут) = 9,7 (м3/сут)
Определение расчетной годовой нагрузки водоснабжения:
Qгод = 9,7*249 = 2415 (м3/год)

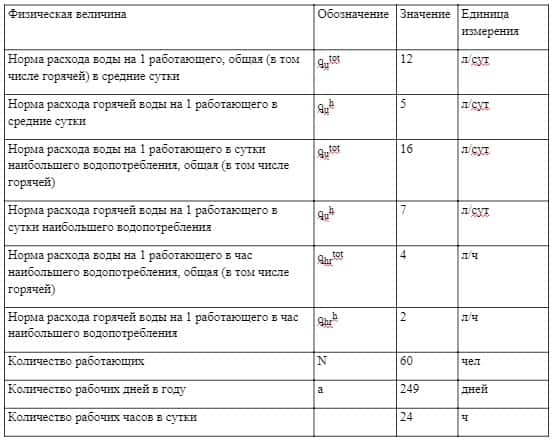

1.3 Расчет нагрузки системы водоснабжения для административного здания (СНиП 2.04.01-85 Внутренний водопровод и канализация , приложение 3 п.12)
Среднесуточная расчетная потребность в воде составляет:
Q = 12*60 = 720 (л/сут) = 0,7 (м3/сут)
Определение расчетной годовой нагрузки водоснабжения:
Qгод = 0,7 *249 = 174 (м3/год)
1.4 Расчет нагрузки системы водоснабжения для душевых кабинок в бытовых помещениях промышленных предприятий (СНиП 2.04.01-85 Внутренний водопровод и канализация , приложение 3 п.29).
Среднесуточная расчетная потребность в воде составляет:
Q = 500*5 = 2500 (л/сут) = 2,5 (м3/сут)
Определение расчетной годовой нагрузки водоснабжения:
Qгод = 2,5*249 = 622 (м3/год)

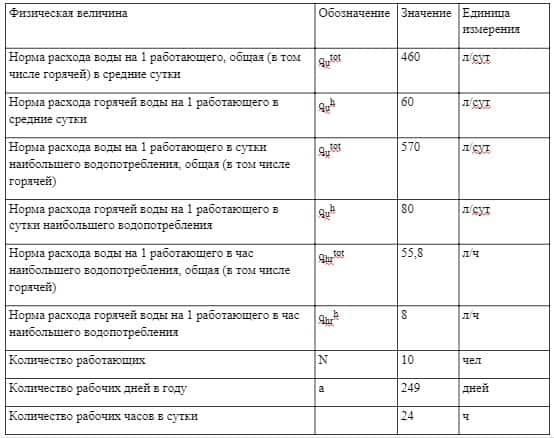

1.5 Расчет нагрузки системы водоснабжения для лаборатории (СНиП 2.04.01-85 Внутренний водопровод и канализация , приложение 3 п.18).
Среднесуточная расчетная потребность в воде составляет:
Q = 10*460=4600(л/сут) = 4,6 (м3/сут)
Определение расчетной годовой нагрузки водоснабжения:
Qгод = 4,6*249 = 1145 (м3/год)
1.6 Расчет нагрузки системы водоснабжения на полив газонов (СНиП 2.04.01-85 Внутренний водопровод и канализация, приложение 3 п.32).
Среднесуточная расчетная потребность в воде составляет:
Q = 2*2000 = 4000(л/сут) = 4 (м3/сут)
Определение расчетной годовой нагрузки водоснабжения:
Qгод = 4*249 = 996 (м3/год)
1.7 Расчет нагрузки водоснабжения на производство вин, шампанского, коньяка (Укрупненные нормы водопотребления и водоотведения для различных отраслей промышленности, ВНИИ ВОДГЕО).
Среднесуточная расчетная потребность в воде составляет:
Q = 1147,696*0,237 + 20,851*0,735 + 5245,332*0,063 = 617 (м3/сут)
Определение расчетной годовой нагрузки водоснабжения:
Qгод = 617*249 = 153633 (м3/год)
1.8 Общий объем расхода воды на нужды предприятия.
Среднесуточная расчетная потребность в воде составляет:
Q = 6,4 + 9,7 + 0,7 + 2,5 + 4,6 + 4 + 617 = 645 (м3/сут).
Определение расчетной годовой нагрузки водоснабжения:
Qгод = 1594 + 2415 + 174 + 622 + 1145 + 996 + 153633 = 160579 (м3/год).
Виды водосточных систем

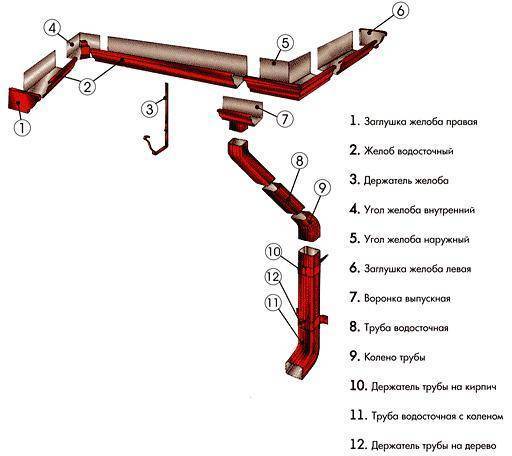

Типичное устройство кровельного водоотвода
Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.
Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет
Состав системы компонуется в зависимости от конфигурации системы водоотвода.
Желоб и соединительные элементы для него

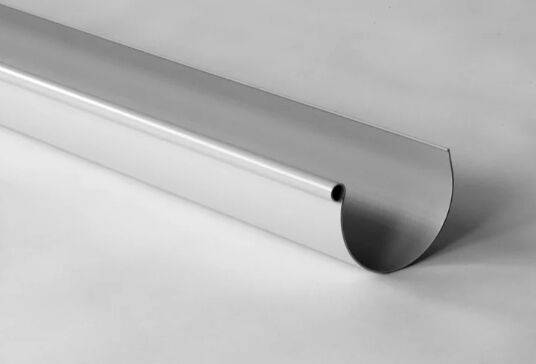

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.
Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.
При монтаже поворота руководствуются правилами:
- стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
- дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.
Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.
Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным
Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.
Возможные варианты кронштейнов-крюков:
- Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
- Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
- Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.
Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.
Элементы отводящего трубопровода
Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.
Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы
Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.
Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.
Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид
Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.
Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.
Варианты системы водостока
При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.
Водостоки организованного типа: описание и нормы
Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.
Организованные водостоки в частных домах обычно устраиваются снаружи здания
СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:
- на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
- стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
- чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
- расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.
Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.
Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий
Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.
В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода
Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.
При правильной установке капельник защищает стропила и весь кровельный свес от намокания
Неорганизованный водоотвод
Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.
При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки
Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:
- неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
- ежегодное количество осадков в регионе не должно превышать 300 мм/год;
- на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
- величина козырька кровельного покрытия не должна составлять менее 60 см.
Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.
Разновидности современных водосточных систем по материалу изготовления
Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.
Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.
Водосточная конструкция из пластикаИсточник rooms-styling.com
Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.
Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.
Медный водостокИсточник pinterest.com
Водосточная система Docke как установить и определить размеры
Самодельный водосток
Готовые водосточные системы — это хорошо, но недешево. Что делать, если водоотведение надо сделать на даче и потратить для этого минимум? Есть несколько очень бюджетных вариантов. Первый — сделать водосток из пластиковых канализационных труб. Берут трубы большого диаметра (110 мм и больше), хорошего качества с толстой стенкой, разрезают их пополам и используют как желоба. В качестве водосточных труб можно использовать тот же диаметр или чуть меньше. Кронштейны удобнее купить готовые, но в принципе, можно сделать и самостоятельно. Подробнее как сделать водосток своими руками из канализационных труб смотрите в видео.
Еще более бюджетный вариант — водосточные трубы из пластиковых бутылок. Желоб из них не сделать нормальный, а воронки трубы работают нормально.
