Водопровод в частном загородном доме своими руками: правила обустройства

Монтаж трубопровода

Трубопровод прокладывают ниже уровня промерзания грунта. Например, в Московской области этот показатель равен 1,7 м. Очень часто используют для этих целей трубы из пищевого полипропилена диаметром 32 мм. Они не поддаются коррозии и способны прослужить полвека. Монтаж таких труб довольно прост и под силу всякому мастеровому человеку. Трубу лучше утеплить по всей длине, особенно в местах около фундамента дома. Если по какой-то причине невозможно проложить магистраль на необходимую глубину, тогда делают пирог из утеплителя, канализационной трубы и греющего кабеля.

Обвязка внутри дома

В доме разводку труб делают по одной из схем:

1. Последовательно подключают точки потребления. Такая схема подойдёт для домика малой площади, где проживает пара человек. Если количество жильцов больше двух, при включении нескольких точек водозабора — давление в магистрали резко упадёт, что создаёт определённые неудобства.
2. Подключение через коллектор является более сложным вариантом, но при эксплуатации проблем с напором не возникнет.
   Обеспечить горячую воду можно несколькими вариантами. Установкой одно- или двухконтурного котла, подключением накопительного электрического водонагревателя или установкой проточного водонагревателя. Всё это стоит учесть на этапе разводки труб в доме, чтобы потом не переделывать.

Монтаж системы водопровода

Скрытое проведение трубопровода

Внешняя и внутренняя разводка труб отличаются примерно как открытая и скрытая проводка.

Скрытое проведение водопровода предусматривает размещение труб внутри стен или отделки. Наружная разводка предполагает открытое расположение труб.

Имеет смысл рассмотреть полускрытую разводку, когда трубы укрываются в специальные короба, как провода компьютерной сетевой разводки. Короба можно оставить без отделки, а можно покрасить или оклеить тем же материалом, что и стены.

Скрытый монтаж пластиковых труб в коттедже

Самые сложные моменты, это точно продумать схему автономного водоснабжения, индивидуальную для каждого частного дома, продумать систему канализации и пробить отверстия в стенах под трубы.

При расчете системы водоснабжения следует учитывать мощность скважины и расход воды каждой водозаборной точкой.

Соединения, монтаж труб и оборудования в частном доме, это трудоемкая и кропотливая, тяжелая работа, но вполне посильная для взрослого человека.

Советы при монтаже

• Для прохода стен используйте специальные прокладки для труб. Это поможет защитить трубы от повреждений и истираний и стены от коррозии.
• Максимально используйте резьбовые соединения.
• При монтаже сливных кранов создавайте небольшой уклон в сторону крана. Это позволит избежать скапливания водя в системе после слива.
• Старайтесь не допускать ненужных изгибов водопровода, поскольку изгибы снижают давление в трубе.
• Используйте одинаковые крепления, разветвители и фитинги по всей системе.
• Обязательно имейте небольшой запас фитингов, креплений, ФУМ ленты, тройников, шаровых кранов, прокладок и уплотнителей. Если вы выполнили требования предыдущего пункта, то запасные элементы подойдут в любом месте системы.
• Обязательно устанавливайте запорные краны для возможности быстрого отключения части системы.

Использование скважины или колодца

Как видно из всего вышесказанного, сложного в устройстве систем водопровода в частном жилище ничего нет. Самые большие трудности возникают на этапе обустройства колодца или скважины.

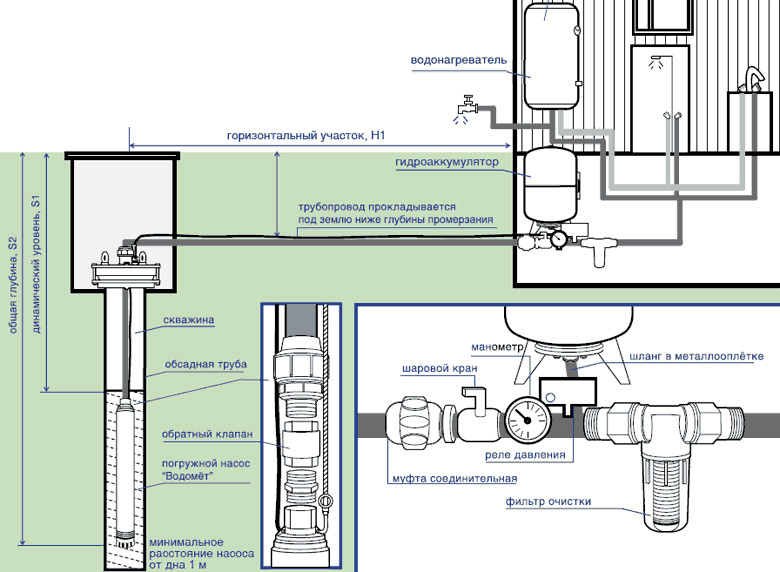

Схема водоснабжения из скважины

Вообще, изначально стоит вопрос выбора — брать воду для частного дома из колодца или скважины. Конечно, колодец рыть гораздо легче, так как его глубина редко достигает даже 10 метров. А вот глубина скважины иногда доходит и до 30.

Однако вода из колодца достаточно загрязнена, поэтому водопровод в обязательном порядке должен содержать сразу несколько фильтров – грубой и тонкой очистки.

Скважина же потребует приобретения более дорогого погружного насоса.

В общем случае водопровод в частном доме из скважины будет выглядеть так:

• Погружной насос;
• Переходник (ниппель);
• Обратный клапан, который служит для предотвращения попадания воды обратно;
• Труба;
• Запорная арматура;
• Фильтр;
• Пятерник, к которому подключается автоматика, например, реле давления, и манометр;
• Гидроаккумулятор.

Надо сказать, что водоснабжение из скважины или колодца в частном доме обязательно должно быть устроено с использованием гидроаккумулятора.

Как сделать летний водопровод на даче своими руками — пошаговые действия

Устройство системы водоснабжения в первую очередь предполагает составление проекта. В нём должны быть отмечены точки потребления воды, имеющиеся подземные коммуникации, дорожки и постройки. Если в перспективе планируется размещение каких-либо конструкций, клумб или сооружений, их тоже желательно отметить, особенно, если конструкция будет постоянной.

Схема разводки

При составлении проекта водопровода нужно учесть размещение всех построек и объектов, а также запланировать появление новых

При проектировании неразборной конструкции важно помнить о том, что все трубы должны укладываться под уклоном относительно места подключения к водозабору

Трубы в траншее обязательно должны укладываться под уклоном. Это позволит слить на зиму воду из системы и избежать разрыва труб

Они выходят из земли только в местах потребления. В самой нижней точке системы устанавливается сливной вентиль. Осенью всю воду нужно слить, иначе она разорвёт трубы.

Трубы лучше приобретать пластиковые или полиэтиленовые. Их удобно соединять при помощи гибких шлангов. Это позволит легко переделать конструкцию постоянного водопровода. Можно соединять трубы пластиковыми фитингами или пайкой. Также понадобятся тройники, краны и уголки.

Кроме того, необходимо вырыть траншею, в которую и будут укладываться трубы. Глубина обычно составляет 30-40 сантиметров.

Однако, если трубы будут проходить непосредственно под грядками, и велика вероятность того, что их можно зацепить лопатой или культиватором, то её лучше увеличить до пятидесяти-семидесяти сантиметров. Конечно, это большой объём работы, но, если трубы будут пробиты, то искать течь будет гораздо сложнее.

Глубина траншеи для летнего водопровода значительно меньше, чем для обычного. Она колеблется от тридцати до семидесяти сантиметров

Если же выбор сделан в пользу разборной схемы, то можно использовать не только пластиковые трубы, но и обычные резиновые шланги. Их соединяют перемычками, кусками труб или специальными скрепами, которые позволяет одним движением разъединить или соединить два отрезка водопровода.

Необходимые материалы

Чаще всего прокладка труб осуществляется из-за необходимости полива огорода. Чтобы обеспечить водой огород площадью десять соток, понадобятся следующие материалы:

• труба полиэтиленовая (диаметр 20 мм) – 100 метров;
• муфта компрессионная с наружной резьбой (20*1/2) – 10 штук;
• шаровой кран 1/2 — 10 штук;
• уголок компрессионный 20 мм — 8 штук;
• тройник компрессионный 20 мм — 4 штук;
• седелка 63*1/2 — 1 штука;
• фумнитка — 1 штука.

Использование фитингов позволяет собрать летний водопровод для полива всего лишь за один день. При этом место соединения герметично, и его легко разобрать

Как подключиться к водопроводу и врезать трубу

Качественно выполненный центральный водопровод имеет специальные железобетонные колодцы, в ближайшем из которых проектной документацией предусмотрена врезка. Он может отсутствовать или располагаться слишком далеко. Если главная магистраль проходит по индивидуальному участку, практичнее устроить собственное сооружение.

Подключение к водопроводу.

Для подключения дополнительных пользователей на стальных трубах предусмотрены отводы. Может оказаться, что они отсутствуют. Тогда врезку осуществляют, используя хомуты, или приваривают резьбовые переходники.

Монтаж выполняют таким образом, чтобы оставалось место для осмотра и обслуживания специалистами организации, осуществляющей эксплуатацию водопровода. Для врезки в магистраль из пластика понадобятся специальный хомут, запорный кран и трубы.

Основные элементы схемы подачи воды

Самый простой вариант – подключение водопровода к системе центрального водоснабжения. В этом случае можно обойтись минимальным количеством дополнительных устройств, но для создания современного водопровода нужно знать, как подключить водопровод к частному дому, какие устройства необходимы для правильного подключения.

Для любых схем подключения водопровода в их состав входят следующие элементы:

• Насосная станция или насос (если в качестве источников используется артезианская скважина или колодец). Как выбрать водяной насос для домашнего водопровода можно прочитать здесь.
• Для накопления воды устанавливается гидроаккумулятор.
• Для очистки воды необходима установка фильтров.
• После очищающих воду фильтров желательна установка тройника с отводом воды для горячего водоснабжения.
• Коллектор для распределения воды по точкам отбора. Каждый выход коллектора в обязательном порядке снабжается запорной арматурой.
• Отвод от тройника после фильтра для горячего водоснабжение соединяется трубой с источником нагрева воды.
• Для организации системы ГВС (системы горячего водоснабжения) трубу от источника нагрева воды присоединяют к коллектору горячей воды для последующей раздачи потребителям.
• Возможно подключение, установка датчиков давления и автоматического управления насосом, подающим воду из колодца или скважины.

Монтаж узлов системы водоснабжения

Монтаж водопровода в частном доме может выполняться в любой последовательности. Все зависит от того что смонтировано и есть на данный момент.

При строительстве с нуля обычно начинают с источника водоснабжения: бурения скважины или строительстве колодца. И выполняют монтаж уличного водопровода.

При наличии центрального водопровода, можно выполнить внутренние работы и затем подключить все к водопроводу. Эти занимаются специальные службы горводоканала.

При использовании скважин, колодцев необходимо сначала подключить насосную станцию. Подключение насосной станции

Какую насосную станцию использовать для водоснабжения. Все зависит от глубины забора воды. Если разность высот между уровнем воды и верхней точки забора воды (умывальника, душа, например на 2 этаже), то не стоит покупать насосную станцию в сборе.

Сборка насосной станции

Для больших глубин нужно использовать погружные насосы, подключенные к гидроаккумулятору и реле давления.

Использование глубинного насоса и гидроаккумулятора для сборки насосной станции

Для подключения понадобится:

• труба нужного диаметра (25мм, 32мм) в зависимости от типа насоса;
• обратный клапан, он не дает вылиться воде из системы после отключения насоса;
• фильтр-сеточка, для очистки воды от мелкого мусора;
• фитинги для соединения.

Насосную станцию нужно установить в кессоне, в подвале, в помещении.

Монтаж коллекторного узла

Коллекторный узел в частном доме устанавливается в специальных помещениях – бойлерных или котельных – специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели – частицы от 10 до 150 микрон).
4. Следующий в схеме установки – обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подаче воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

На заметку! Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

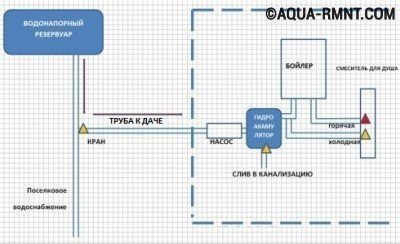

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

1. Базальтовые утеплители в виде готовых цилиндрических модулей.
2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

Изоляция для труб из вспененного полиэтилена По статистике, глубина промерзания грунта зимой в России превышает 1 метр. Для глины и суглинка Москвы и области это…

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Разморозка труб водопровода и канализации Россия находится в суровом климатическом регионе, поэтому в зимний и ранневесенний периоды существует риск…

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Это интересно: Безободковые унитазы — плюсы и минусы, отзывы владельцев

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

С «глухой» разводкой.
Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.

С замкнутой циркуляционной разводкой.
При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана

Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода – в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую – с помощью циркуляционной.

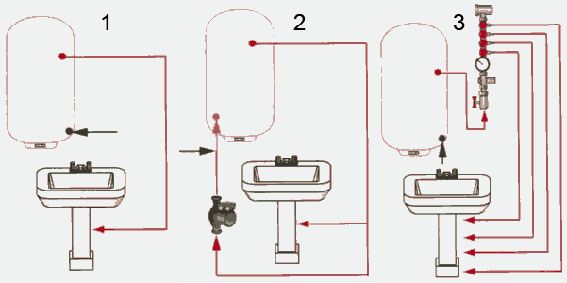

На простой схеме сразу видны различия разных схем водоснабжения: 1 – стандартная, «глухая»; 2 – с принудительной циркуляцией; 3 – «глухая» с использованием коллектора

Как подключить водопровод в частном доме к источнику водоснабжения

Как подключается насосная станция

Устройство водоснабжения при подаче воды от скважины или колодца, глубокого или/и достаточно отдаленного, требует использования насосной станции. Располагают ее таким образом, чтобы обеспечить достаточную защиту от замерзания, что позволит пользоваться водопроводом в морозные зимние дни. Для размещения насосной станции может использоваться:

• цокольный этаж;
• подвал;
• отапливаемое техническое помещение;
• ванная комната или кухня.

Насосное оборудование должно быть защищено от замерзания в холодное время года

Источник водозабора соединяется с насосной станцией посредством трубы с завершением в виде латунного фитинга, оснащенного переходником. К фитингу производится подсоединение тройника и сливного крана. Это позволит, при необходимости, приступить к ремонтным работам на водопроводе, отключив подачу воды. Следующей операцией становится подключение обратного клапана, установив который, удастся исключить движение воды в обратном направлении и работу станции вхолостую. При необходимости выполнения поворота трубы, направляемой к станции, устанавливается уголок на 90º.

Подключение всех последующих элементов желательно производить с помощью американки:

• шарового крана, включающего и отключающего подачу воды;
• сетчатого фильтра, чтобы производить грубую очистку;
• при нахождении насоса у источника водозабора снизу трубы производится подключение демпферного бака либо гидроаккумулятора, сверху – реле давления (комплектацией насосной станции предусматривается наличие обоих элементов, так что подсоединять их не придется);
• датчика, который защитит насос от работы вхолостую;
• фильтра тонкой очистки;
• перехода на дюймовую трубу.

Сварка труб из полипропилена

Наиболее надежными из труб для дачи считаются полипропиленовые элементы. Трубы из полипропилена свариваются на станке. Процесс специфичный, поэтому стоит читывать следующую инструкцию при сварке труб из полипропилена:

1. Нам необходимо получить отрезки, для этого трубы нужно разрезать специальными ножницами.
2. Места сварки необходимо отметить, а также очистить спиртовой салфеткой.
3. Далее выбираем подходящую насадку для труб из полипропилена, выставляем нужную температуру и запускаем агрегат.
4. Ждем нагревания сварочного аппарата, после чего можно надвигать отрезки дом отметок на сварочные насадки. Проворачивать трубы не нужно.

Выглядит сварочный аппарат следующим образом:

пайка полипропиленовых труб

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.
