Выгребная яма — простое и экономичное решение
Если поблизости от участка не разведена центральная система канализации, тогда обустраивают сливную яму или устанавливают септик. Все работы производят по СНиПу, в котором прописаны следующие нормы:
- от стенки дома до сливной ямы должно быть расстояние более 5 м., при этом минимальный отступ от забора должен составлять 2 м.;
- от питьевого колодца до выгребной ямы расстояние должно составлять от 30 м.;
- от сливной ямы до капитального строения должно соблюдаться расстояние в пределах 35 — 50 м.;
- прокладка канализации не производится близко от водоснабжения, так как между ними должно быть расстояние 3 м.;
- для того чтобы правильно уложить трубы, нужно делать уклон — на каждый метр 3 см, при этом от точки отвода загрязненных вод, выходящих от дома и до той точкой, которая соединяет канализационные трубы со сливной ямой, уклон составит 15 см., так как это расстояние равно 50 м.
Такой проект имеет или большое заглубление ямы, или сантехнические приборы установлены на некоторой высоте. Для расчета размера выгребной ямы учитывают количество постоянно проживающих в доме, и тот факт, что на нужды 1 человека необходимо 0,5 м³. А услугами ассенизаторов пользуются 1 раз в квартал, когда при установке септика ими пользуются раз в полгода.
Глубина установки септика составляет 150 см, а от строения до него должно быть до 5 м. Для резервуара роют котлован, а для того чтобы он не получил деформацию, стенки котлована обустраивают кирпичом или бетонными кольцами. Трубы, проходящие от септика до дома, не должны иметь поворота.
Особенности монтажа пластиковой канализации
Тем, кто любит самостоятельно дома поработать над строительными или монтажными задачами, удивительной приятностью становится то, что оборудовать канализационную систему из пластиковых труб достаточно просто, если сравнивать с организацией водопровода или сложным демонтажом чугунного трубопровода.
Для самотечных систем действуют несложные правила:
- Минимум стыков и поворотов для надежности, устранения сопротивления и предупреждения потенциальных протечек в будущем при нарушении стыковки;
- Раструбы для вертикального стояка и горизонтальных разводок должны быть направлены против течения сточных вод.
- Не рекомендуется соединять трубы надвижными муфтами во время ремонтных работ. В случае ошибки при отрезке лучше заменить трубу полностью.
- Резка и укорачивание фасонных частей недопустимо.
- Выбирать трубы следует согласно количества подключенных устройств и конкретного уклона. Так, к стояку и участку его подключения к септику подходят трубы 10 или 15 см. Сантехника подключается во внутренней горизонтальной разводке к стояку трубами диаметром 10 см, а для остальных участков — 4 или 5см.
- Горизонтальная раскладка канализационных труб обязательно планируется с уклоном к стояку, ведь конструкция без напора. Таким образом удается сохранить нужную скорость турбулентного течения в потоке, избежать заиливания труб.
Дренажные системы
Что представляет собой дренажная система? Для чего она используется? Каких видов она бывает? В каких случаях ее необходимо использовать?
По сути, дренажная система – это и есть система отвода воды от дома, только она отводит воду практически полностью, что хорошо скажется на здании и продлит срок его эксплуатации.
Виды систем дренажа:
- Дренаж наземный (поверхностный)
- Водоотведение линиями
- Дренаж в определенных местах (точечный)
- Открытая водоотводная система
- Закрытая дренажная система
- Траншей засыпанные
- Глубинное водоотведение
Когда возникает острая необходимость устанавливать сложную систему водоотведения:
- Если рядом с домом находятся природные водные объекты.
- Дом стоит на низине.
- На глинистых почвах, так как вода на таких почвах уходит достаточно медленно, особенно после ливней.
- В вашей местности выпадает большое количество осадков на протяжении всего календарного года.
- Грунтовые воды находятся близко к поверхности земной коры.
- Наличие на участке бетонных или плиточных дорожек, так как они не пропускают воду.
- Низкий фундамент дома, потому что возможность подтопления в разы возрастает.
Гидроизоляция канализационных шахт
Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.
Гидроизоляция осуществляется в соответствии со следующими правилами:
- Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
- Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
- Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.
Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.
https://youtube.com/watch?v=Lg7l8vHw13s
Наружная часть системы
От точки выхода за пределы наружной стены начинается внешняя часть канализационной системы, структура которой зависит от того, куда именно будут отводиться стоки. Если в центральную городскую канализацию, то и разрешение на подключение, и проект подводящего участка делает техотдел водоканала.
Если же канализация в доме будет автономной, и о проекте, и о строительстве придётся позаботиться самим. В зависимости от финансовых возможностей хозяина и объёмов сточных вод, можно предусмотреть самые разные конструкционные варианты канализования отходов.
Выгребная яма, как часть люфт-клозета
Принцип устройства выгребной ямы заключается в том, что она выкапывается и полностью бетонируется прямо рядом с домом. Яма имеет продолговатую форму и располагается так, чтобы один её край находился непосредственно под туалетной комнатой, а с другого конца был устроен люк для откачки.
Люфт-клозет с выгребной ямой
В эту яму сливаются только отходы из туалета, а так как он расположен прямо над ней, то и трубопровод никакой не нужен. Для остальных стоков (из ванной, из кухни), поодаль от дома делается отдельный колодец с проникающим дном, через которое вода просачивается в грунт. Это простейший вариант канализации для небольшого одноэтажного дома, но он не слишком популярен. Причина тому столь близкое расположение ямы, из которой жарким летом вполне могут доноситься неприятные запахи.
Однокамерный септик
Чаще всего такой септик представляет собой вместительный резервуар из бетонных колец, или кирпичный короб с бетонным перекрытием в 5-6 метрах от дома, в который сливаются все канализационные стоки. Если сделать дно такой ёмкости герметичным, даже небольшая семья её заполнит довольно быстро, поэтому частники нередко делают дно проницаемым – чтобы вода могла просачиваться в грунт.
По сути, это та же выгребная яма, но её гораздо чаще приходится откачивать. Эффективность подобного сооружения зависит от степени проницаемости грунта. Если повезёт, такая яма может работать годами без откачки, но это как лотерея. К тому же фильтрующее дно может заилиться, и почти совсем перестать пропускать воду.
Однокамерный септик в отдалении от дома
Многокамерное очистное сооружение
Такая система представляет собой две или три отдельных ёмкости, либо один большой резервуар из бетона или кирпича, разделённый перегородками на камеры. Устройство разное, но принцип работы один: стоки попадают в первую ёмкость или камеру и отстаиваются там: твёрдые включения оседают на дно, вода через переливную трубу вытекает в другое отделение.
В зависимости от суточного объёма сточных вод, последняя ёмкость (вторая или третья) устраивается в виде фильтрующего колодца с проницаемым дном, через которое вода и уходит в грунт. Это и есть самая правильная система очистки сточных вод, которую можно применить для устройства канализации в частном доме.
Схема локального очистного сооружения с тремя камерами
Заводские пластиковые септики
Такой септик представляет собой вместительную ёмкость из прочного пластика, к которой и подключается внешний трубопровод. Его внутреннее пространство тоже поделено на несколько секций, поэтому принцип работы такой же — в первом отделении накапливаются твёрдые отходы, а жидкие перетекают дальше, и, будучи уже полностью осветлёнными, сливаются в грунт.
Некоторые септики предназначены для закладки в них биопрепаратов, которые способствуют разложению фекалий до ила – он медленно накапливается, а потому биосептики практически не требуют очистки.

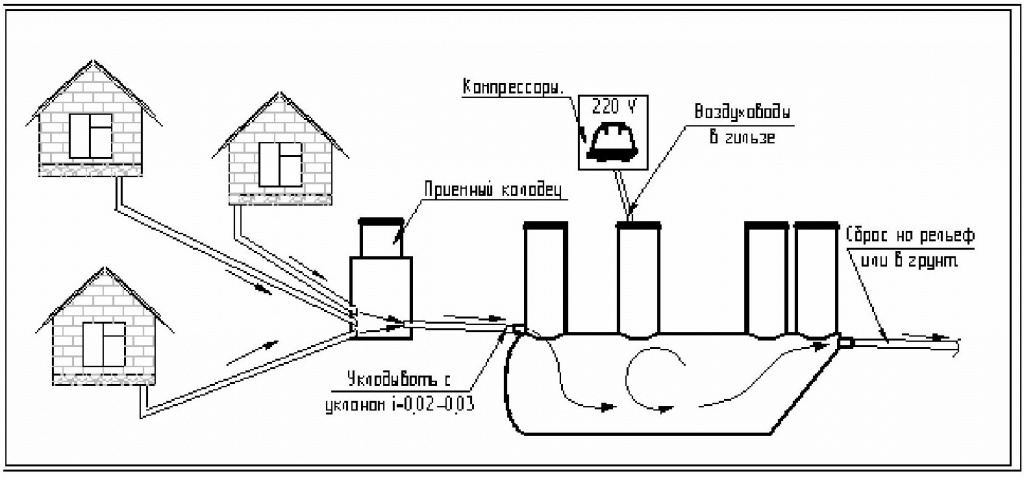

Принцип утилизации стоков через биосептик и фильтрационное поле
Установка системы водоотведения
Для установки системы водоотведения следует выполнить следующие этапы:
- Выбор типа системы водоотведения. В зависимости от особенностей участка и требований, можно выбрать гравитационную, насосную или септическую систему водоотведения.
- Проектирование системы водоотведения. Необходимо определить требуемую длину и диаметр труб, расположение стоковых колодцев и выпусков, а также предусмотреть необходимые подъемы и спуски.
- Закупка материалов. В соответствии с проектом необходимо закупить трубы, фитинги, колодцы, а также насосы и другое оборудование, если оно требуется.
- Подготовка участка. Перед установкой системы водоотведения нужно провести работы по выкопке траншеи для прокладки труб, а также подготовить места под колодцы и выпуски.
- Монтаж системы. Перед монтажом следует установить колодцы, прокладывать трубы, устанавливать фитинги и соединять элементы системы водоотведения.
- Проверка работоспособности. После установки системы необходимо провести проверку работоспособности, подачи и отвода воды, а также проверить герметичность соединений.
- Засыпка траншеи. После проверки системы водоотведения следует засыпать траншею и провести укладку покрытия, чтобы надежно защитить систему от повреждений.
Правильная установка системы водоотведения позволит избежать проблем с удалением сточных вод и обеспечить комфортную и безопасную эксплуатацию частного дома.
Установка стояков и труб водоотвода
Перед установкой стояков и труб необходимо провести подготовительные работы
Важно определить оптимальное расположение стояков и определиться с типом и диаметром труб, которые будут использоваться. Также нужно учесть особенности грунта и рельефа местности, чтобы определить глубину прокладки труб и выбрать правильный уклон
При установке стояков и труб рекомендуется применять современные материалы, такие как полипропилен, поливинилхлорид или нержавеющая сталь. Они отличаются высокой прочностью, устойчивостью к коррозии и долговечностью.
Процесс установки стояков и труб включает следующие этапы:
- Подготовка места установки и прокладка траншей для труб.
- Монтаж стояков и их крепление к стенам или перекрытиям.
- Соединение труб между собой и со стояками с помощью фитингов и муфт.
- Установка проверочных и ревизионных люков для обеспечения доступа к системе в случае необходимости.
- Проверка герметичности системы с помощью испытаний.
Важно следовать инструкциям производителя при сборке и монтаже стояков и труб. Также рекомендуется обратиться к специалистам или использовать сервисы гарантии, чтобы гарантировать правильность установки системы водоотвода в частном доме
Монтаж септика или другой системы очистки сточных вод
Перед началом монтажа необходимо выбрать подходящий тип септика или системы очистки сточных вод, исходя из планируемого количества жителей дома, почвенных условий и ресурсов.
Этапы монтажа септика или системы очистки сточных вод могут включать в себя:
- Выбор места расположения системы очистки.
- Подготовка места – удаление растительности, планировка участка.
- Выкопка ямы под септик или систему очистки.
- Установка септика или системы очистки в яму.
- Подключение канализации и водоснабжения к септику или системе очистки.
- Запуск и проверка работоспособности системы.
При монтаже септика или системы очистки сточных вод необходимо учитывать требования санитарных норм и правил, а также следовать инструкции производителя. Ошибки при монтаже могут привести к выходу системы из строя и загрязнению окружающей среды.
Применение дренажных систем по месту их расположения
Проектирование системы ливневой канализации
Обустройство ливневой канализации, как, впрочем, и строительство любого объекта, начинается с составления проекта. Однако схема дождевой канализационной системы создается в зависимости от условий, в которых она должна будет функционировать. В настоящее время существуют следующие варианты устройства ливневок:
- Закрытые системы. Это достаточно сложный вариант ливневой канализации, требующий тщательных расчетов и скрупулезной планировки, поэтому в данном случае проектирование поручается исключительно профессионалам.
- Открытые системы. Считаются наименее затратным по финансам и наиболее простым вариантом. При составлении схемы предусматривается обустройство открытых желобов, куда и будут собираться сточные воды.
- Смешанные системы. Промежуточный вариант между открытыми и закрытыми системами. Очень популярен в ситуации, когда необходимо существенно сократить расходы на сооружение масштабного объекта.
Также при проектировании и составлении схемы необходимо дать ответ на следующие вопросы:
- Какое среднее количество атмосферных осадков выпадает в местности, где планируется обустройство ливневой канализации? Ответ на данный вопрос поможет определить производительность будущей системы.
- Какова общая площадь водосборных поверхностей, имеющихся на участке (забетонированных и асфальтированных участков, крыш зданий и т.п.)? Благодаря данному параметру можно определить количество дождеприемников, которые необходимо установить.
- Каковы особенности рельефа? Так как лотки и трубы всегда прокладываются под определенным наклоном, нужно учитывать перепады высот на участке установки ливневой канализации.
- Какой вид ливневой канализации можно обустроить в данном случае? Внутренняя ливневая канализация, собираемая из труб, прокладываемых под землей, не только наиболее дорогой, но и очень трудоемкий вариант. Именно поэтому преимущество должно отдаваться наружной (открытой) дождевой канализации, собираемой из открытых лотков. При этом лотки имеет смысл размещать вдоль дорожек, возле самого здания и в тех местах, куда стекает вода.
Кроме того, составляя схему ливневой канализации необходимо минимизировать количество дополнительных разводок и полностью исключить (по возможности) резкие повороты трубопровода.
Как правильно сделать канализацию своими руками
Строительство должно происходить по утвержденному проекту. В проекте обязательно наличие схемы внутренней и внешней разводки канализации.
Внутренняя канализация состоит из стояков, магистрали и зоны подключения сантехники ( ванна, раковина, унитаз, душевая кабина).
Эта система заканчивается на уровне фундамента в виде выходного патрубка.
Обустройство наружной канализации своими руками, подразумевает схему участка с наружным трубопроводом, накопительным или очистительным оборудованием.
После утверждения проекта, следует перейти к приобретению нужного оборудования и подобрать канализационный коллектор.
При строительстве опирайтесь на СНиП – это поможет избежать ошибок и правильно провести канализацию в частный дом.
Выбор места
Важным вопросом при строительстве канализации считается выбор места под септик. Его расположение зависит от :
- уровня пролегания грунтовых вод;
- рельеф участка;
- уровень промерзания почвы;
- расположение источников питьевой воды;
- особенности грунта.
Почва с большим количеством песка рыхлая, легко пропускает влагу, велика вероятности загрязнения грунтовых вод.
При монтаже септиков необходимо выдержать нормы.
- Удаленность от дома от 5 метров
- Расстояние от источника воды от 30 метров
- Расстояние от зеленых насаждений от 3 метров.
Необходимо оставить подъезд для ассенизаторского оборудования.
Внутренняя канализация
На схеме внутренней канализации необходимо выделить все точки системы.
- Монтаж центрального стояка. Лучший вариант труба с диаметром 110мм. Она обеспечит свободный выход газов. Стояк выводится на чердак или крышу. Расстояние от ближайшего окна не менее 4 метров.
- Горизонтальный трубопровод. Установка ревизионных люков. Элементы монтируются в самой низкой точке канализации и над унитазом.
- Вся сантехника должна иметь сифон с водным затвором. При монтаже избегать углов в 90 градусов. Сильно усложняет сток воды.
- Патрубок унитаза подключается к системе напрямую.
- Магистраль делается под углом, для лучшего перемещения жидкости.
- В фундаменте делается заготовка под отверстие для вывода системы наружу. На трубе необходимо установить обратный клапан, поможет избежать движения сточных вод в обратном направлении.
При неизбежности поворотов в 90 градусов, соорудите ее из двух углов по 45 градусов.
Подготовка к установке
- Вырывается котлован глубиной 3 м. нужного объема
- На дне сделать подушку из песка до 15см.
- Организовать опалубочную конструкцию из ДСП или досок. При необходимости усилить поясом изготовленным из металлических прутьев.
- Сделать два отверстия в опалубке, в них установить обрезки труб. Это зона входа магистрали и переливной трубы, для соединения секций.
- Опалубочкая конструкция подлежит монолитному бетонированию (заливается один раз) . Для равномерного распределения раствора используется виброинструмент.
Монтаж внешней канализации
- Первый отсек формируется заливкой бетона. Получается герметичный отстойник. В этой секции крупные фракции оседают на дно. Сверху скапливается осветленная, частично очищенная вода. По соединяющей трубе она попадает в соседний отсек.
- Второй отсек изготавливается из бетонных колец, дно формируется толстой природной подушкой , для которой подойдут щебень, галька, гравий.
- Отсеки соединяются переливной трубой. Устанавливать ее нужно на уровне верхней трети отсека, под узлом 30мм на каждый метр трубы. Обычно устанавливают двухсекционную конструкцию, можно сделать септик с большим количеством секций, что позволит качественнее очистить воду.
- Для перекрытия септика можно применить опалубочную конструкцию и бетон. Также использовать плиты из железобетона. Необходимо установить смотровой люк.
- Засыпать котлован грунтом или песком.
Отстойник следует чистить раз в 2-3 года.
Как правильно проложить трубы
Чем шире труба в диаметре, тем меньший угол наклона .
Глубина установки канализации в частном доме определяется показателем промерзания почвы. В среднем – это 1 метр. В более холодных регионах глубину стоит увеличить до 1,5м. Дно траншеи перед установкой засыпою песком и хорошо его утрамбовывают. Это поможет уберечь магистраль от разрушения при смещении грунта.
Идеальный вариант — прямой трубопровод от дома до коллектора. Для наружной канализации подойдут трубы из чугуна или пластика диаметром 110мм.
Места стыков необходимо сделать герметичными. Траншея с трубопроводом засыпается песком, а потом грунтом.
Особенности выбора труб и фитингов
Основным аспектом выбора труб является тип материала. Несмотря на прочность чугунных изделий, канализационные системы для частного дома все реже изготавливаются из такого материала из-за их большого веса, затрудняющего транспортировку и монтаж. Предпочтительными являются современные полимерные материалы.
- Гибкий и прочный полипропилен хорошо переносит высокие температуры стоков, поэтому отлично подходит для внутренней канализации. Обычно такие трубы окрашены в серый цвет.
- Поливинилхлорид не столь устойчив к высокотемпературному воздействию, однако обладает высокой прочностью. Оранжевые трубы из этого материала легко заметны в грунте, их используют для внешней канализации, а серые — для внутренней.
Монтаж внешней части водоотведения в частных домах
Для внешнего водоотведения следует брать трубы повышенной жесткости, способные выдержать большой вес, со сниженной вероятностью повреждений. Эти трубы соединяют с помощью специальных колец и клея, разветвления делают муфтами, тройниками, отводами и прочими фитингами. Осуществлять прокладку следует ниже глубины, на которой может промерзнуть грунт.
Траншею копают вручную или при помощи спецтехники, она должна быть максимальной ровной и не превышать длину 20 м, иначе создавая нужный уклон, придется сильно заглубить трассу, создав неудобство доступа и ремонта при надобности.
Когда трубы необходимо провести через фундаменты, используются специальные гильзы, которые желательно запланировать и заложить еще на стадии заливки фундамента.
Конец трубы выводят в септик или отстойник выбранного типа.
Устройство фильтрационного колодца: функции, схема, устройство
Колодец, предназначенный для фильтрации сточных вод, устанавливается в системе канализации после септика.
Его задача состоит в том, чтобы принять стоки, прошедшие предварительную очистку, и затем пропустить их через слой грунта, исполняющий, в данном случае, функцию фильтра.
Чаще всего этот элемент водоочистки устанавливают, если нет возможности отведения стоков в центральную канализационную сеть или нижележащие грунты.
Фото: фильтрационный колодец
1. Крышка люка 2. Вытяжная труба 3. Корпус горловины 4. Утепляющая крышка 5. Подводящая труба 6. Внешний слой гравия 7. Корпус колодца 8. Щиток 9. Внутренний фильтрующий слой
Важно! При планировке места для фильтрационного колодца стоит учитывать расстояния до близлежащих построек и колодцев для забора питьевой воды (по СНиП это не ближе 10 и 30 метров соответственно). Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента
Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента
Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента.
Фото: канализационный колодец из бетонных колец Внутрь колодца засыпают гравий, керамзит, кирпичный бой и другой материал с размером фракции примерно от 10 до 70 мм.
Снаружи по всему периметру производят подсыпку из того же состава, что и внутри колодца, но не более 1 м. Подводящая труба должна быть выше фильтрующего слоя примерно на 15 см.
Важно! Для того, чтобы не происходил размыв донного фильтра, под струю воды подкладывают деревянный щиток, предварительно обработанный антисептирующим составом
Какого диаметра должны быть трубы
Диаметр трубы выбирается, исходя из количества проживающих и планируемой интенсивности использования системы. Однако есть и общепринятые нормы. Так диаметр основного стояка непосредственно до септика, обычно равен 100-110 мм. Тот же диаметр и у слива унитаза. А вот от раковин и ванной идут более тонкие трубы. Чаще всего для подобных целей используется диаметр, равный 50 мм. Такой толщины будет вполне достаточно.
Все соединения и врезки должны быть выполнены под углом 450. Если же угол канализационной трубы будет ровным, именно эта точка и будет периодически засоряться.
При устройстве канализационной системы следует понимать, что стояк должен выходить на крышу, откуда и будет осуществляться доступ воздуха. Рассмотрим, что будет, если доступ воздуха отсутствует, и верхняя часть стояка заглушена, на примере двухэтажного дома. Всем известно, что в унитазе устроен гидрозамок, который не дает запаху из системы попасть в помещение. При отсутствии свободного доступа воздуха смываем воду в унитазе на первом этаже. По причине разрежения «вытягивается» вода из сантехнического устройства второго этажа. Гидрозамок открыт, весь запах из канализационной системы устремляется в жилые помещения.
Это же касается и труб канализации внутри жилого помещения
Вывод фановой трубы
Функции фановой трубы:
- поддерживает атмосферное давление внутри системы;
- повышает долговечность канализационной системы;
- вентилирует всю систему канализации.
Фановой трубой называют продолжение стояка. Это труба, выведенная на крышу
Перед соединением фановой трубы и стояка, важно установить ревизию. После чего труба выводится под удобным углом на чердак
Нельзя совмещать фановую трубу с дымоходом или вентиляцией дома. Выход фановой трубы необходимо располагать на расстоянии 4 метров от окон и балконов. Высота отступления от кровли должна составлять 70 см
Также важно расположить на разных уровнях вентиляцию канализации, дома и дымоход
