Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

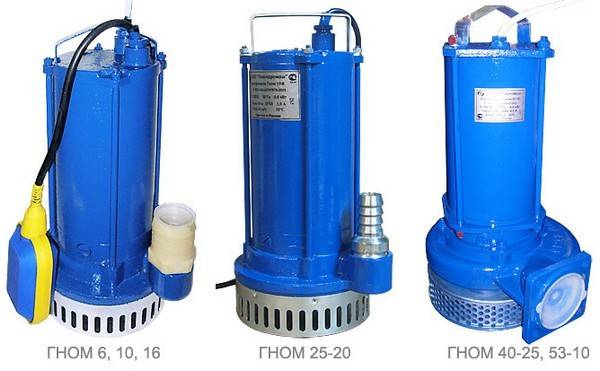

Основные виды

По области применения и техническим характеристикам «Гномы» делятся на три основные группы:

1. Бытовые, предназначенные для грязной воды, обладающие средней мощностью и производительностью. Специалисты часто называют такие насосы обыкновенными. Основное назначение оборудования – бытовые дренажные работы. Модели отличаются в основном производительностью – от 10 до 25 кубометров в час, и мощностью (энергопотреблением) – от 600 Вт до 4 кВт. Есть и более мощные агрегаты, но их стоимость на рынке значительно выше, чем у стандартных моделей. К таким насосам можно подключить станцию управления, что повысит стоимость оборудования ещё в полтора раза.
2. Взрывозащитные, промышленного образца – достаточно немногочисленная линейка, модели которой выполнены в особом защитном корпусе. Эти профессиональные модели отмечены маркировкой EX и чаще всего используются в промышленном производстве. Цена у них соответствующая – от 45 000 рублей.
3. Высоконапорные – ещё один вид промышленных насосов с внушительными показателями производительности – до 50 кубометров в час, и мощности – до 45 кВт.

Перед выбором насоса необходимо учесть все возможные нюансы. Таким образом, вы сможете подобрать модель, которая будет оптимально подходить для решения вашей задачи.

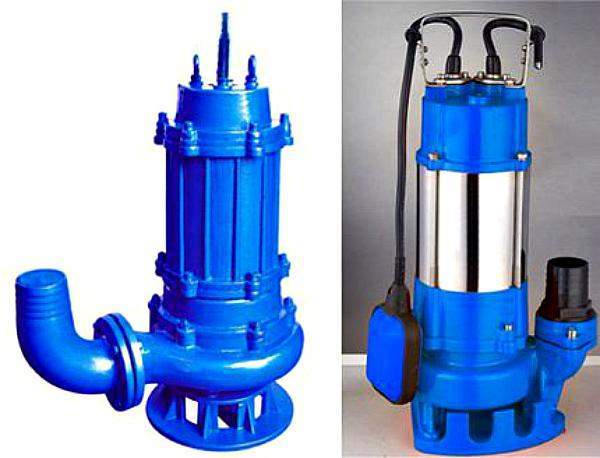

Насос погружной дренажный для грязной воды – применение

Погружные насосы «ГНОМ» используются в самых разных областях и выполняют подчас самые сложные задачи при строительстве или эксплуатации промышленных сооружений или обслуживании частных владений:

• производит откачивание и перекачивание жидкостей , содержащих такие посторонние примеси, как гравий, глина и грунт, из резервуаров различных строительных объемов;
• предназначаются для орошения разного рода посевных площадей, в том числе сельхозугодий, как больших, так и маленьких, а также в частном секторе;
• применяются в процессе строительных и ремонтных работ на сооружениях промышленного и гражданских масштаба;
• используются в процессе работы на объектах, где требуется своевременная и регулярная откачка вод – гидростанциях, метрополитенах, шахтах и прочих;
• на предприятиях с опасностью возникновения взрывов и пожаров производит безопасное перекачивание различных растворов.

Погружные насосы «ГНОМ» отличаются высоким уровнем сборкой и создаются из очень прочных материалов. В чем же главные особенности этого агрегата?

• быстрое очищение происходит благодаря съемному фильтру;
• срок эксплуатации достаточно долгий, что говорит о высокой надежности;
• процесс использования очень прост и удобен, и не требует больших усилий;
• очень высокий показатель эффективности и производительности;
• четко и быстро работает во всех диапазонах давления жидкости;
• рабочий маховик открыт и устойчив в работе и не дает быстрого изнашивания.

ТД «Гидросервис» предлагает приобрести насос погружной для грязной воды марки «Гном». Такие насосы специальной созданы для откачки жидкостей с содержанием примесей различного вида:

• загрязненные воды с содержанием зашлакованных вкраплений в виде песка, цемента, глины не больше 10% и величиной крупинок не больше 5 мм. Температура воды не больше 35 градусов по Цельсию;
• марка ГНОМ 53-10Т: загрязненные воды с содержанием зашлакованных вкраплений в виде песка, цемента, глины не больше 10% и величиной крупинок не больше 5 мм. Температура воды не больше 45 градусов по Цельсию;
• марка ГНОМ 40-25Т: загрязненные воды с содержанием зашлакованных вкраплений в виде песка, цемента, глины не больше 10% и величиной крупинок не больше 5 мм. Температура воды не больше 60 градусов по Цельсию;
• марки ГНОМ 16-15B2T3, ГНОМ 100-25В2ТЗ: загрязненные воды с содержанием зашлакованных вкраплений в виде песка, цемента, глины не больше 6% и величиной крупинок не больше 5 мм, температура воды не больше 35 градусов по Цельсию; возможна перекачка с содержанием сырой нефтяной подмеси не более 10% , серы не более 3% и не более 7% парафина. Дренажные насосы «Гном» также могут использоваться при возникновении аварийных ситуаций и перекачивать жидкость, полностью состоящую из нефти.

Все элементы насосов состоят из высококачественного сплава марки АЛ 9 Ст20х с прорезиненной отводкой, стальным валиком марки 45, Ст20х13 и рабочим маховиком из чугуна марок СЧ15, Ст40, ХГСНЛ.

При выполнении производительных действий с насосным оборудованием марки «ГНОМ» следует учитывать особые условия, чтобы качество работы и срок эксплуатации насоса был как можно дольше: перекачиваемая жидкость должна быть именно той необходимой температуры, которая показана в технической документации и используется при работе интересующего вида насоса; при невысоком подъеме от края рабочего колеса до решетки всасывания осуществляется перекачивание вод, в том числе нефти, но не больше 5 часов постоянной работы.

Маломощные насосы циркуляционного типа

Циркуляционные насосы, устанавливаемые в системах отопления и горячего водоснабжения частных домов, отличаются небольшими размерами. Монтируются такие устройства непосредственно на трубопровод, в помещении самого жилого строения. Соответственно, для экономии места и исключения деформации элементов трубопроводной системы габариты и вес таких насосов должны быть как можно меньше.

Основная задача циркуляционных насосов для воды малой мощности состоит в том, чтобы откачиваемый ими из контура отопительного котла теплоноситель безостановочно перемещался по замкнутой трубопроводной системе под постоянным давлением. Решая такую задачу, маломощные циркуляционные насосы обеспечивают более эффективное функционирование отопительной системы, позволяя экономить на используемых энергоносителях.

Кстати, самые миниатюрные циркуляционные насосы используются в составе настенных газовых котлов

Почему в качестве циркуляционного используется насос малой мощности? Это определяется параметрами самой отопительной системы, по которой теплоноситель перемещается с невысокой скоростью.

Габариты современных моделей циркуляционного насосного оборудования в большинстве случаев не превышают значений 7х7 см, а циркуляционные насосы малой производительности, работающие от напряжения 12 и 24 В, отличаются еще меньшими размерами.

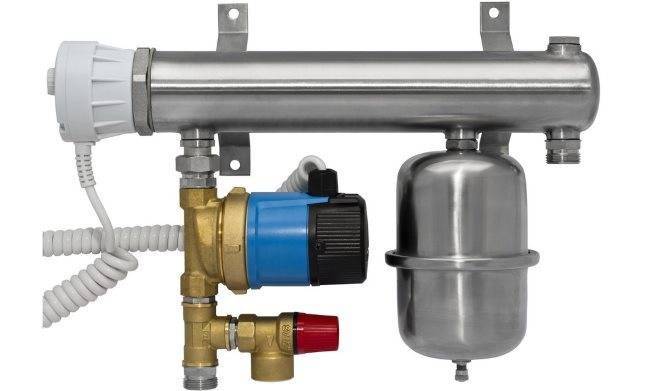

Малогабаритный циркуляционный насос в составе модуля теплого пола для небольших помещений

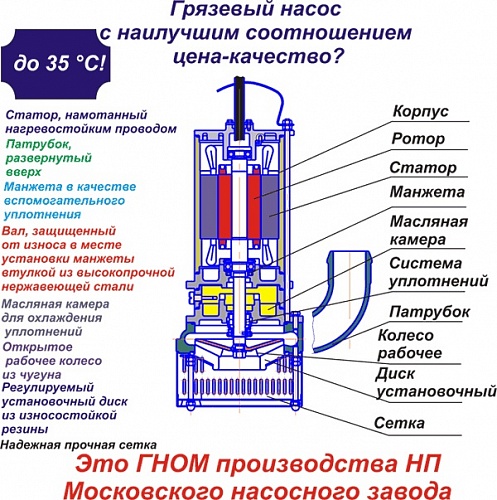

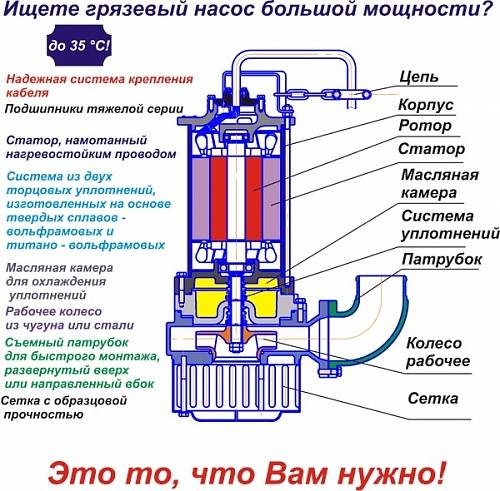

Конструктивные особенности

Итак, это моноблочный агрегат, внутри которого установлен электродвигатель со скоростью вращения 3000 об/мин и сама насосная часть, состоящая из ротора и рабочего колеса. Двигатель является асинхронным, то есть, это статор и ротор, последний закрепляется в подшипниках (2 штуки). Смазка и охлаждение мотора возложено на масло, которое полностью заполняет двигатель. Но само масло охлаждается за счет температуры перекачиваемой воды.

В верхней части, где установлена крышка, подпирающая электродвигатель, установлена резиновая манжета. Она обеспечивает тепловое расширение металлических деталей электромотора. В статор установлены датчики в виде термопредохранителей. Они отключают электродвигатель, если тот начинает перегреваться. Обычно это случается лишь в том случае, если насос начинает работать вхолостую, то есть, не перекачивает жидкость. После такого отключения сам насос можно включить только вручную.

Необходимо обратить внимание, что насосы ГНОМ небольших мощностей включаются при помощи пускового устройства, который располагается на питающем кабеле. Обязательно при установке агрегата необходимо в схему вмонтировать автоматический выключатель

Внутри же корпуса около электродвигателя установлен конденсатор, отвечающий за перепады напряжения в питающей сети.

Что касается принципа работы погружного дренажного насоса «ГНОМ», то в его основе лежит центробежная сила, отталкивающая воду к краю рабочего колеса. Здесь создается зона высокого давления, которая и является основной для перекачки жидкостей. В центре у ротора, наоборот, возникает зона пониженного давления. Она становится причиной всасывания воды в агрегат.

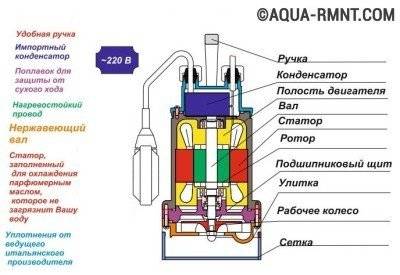

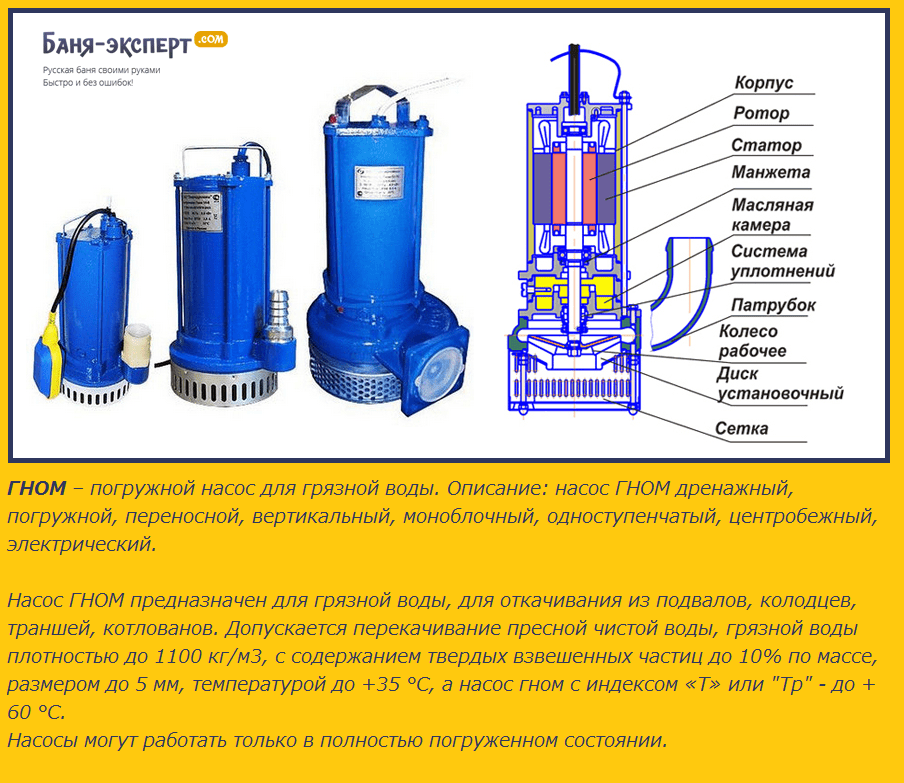

Устройство ГНОМа

Основные неисправности погружных насосов

Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления. Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.

Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.

Насос не работает

Причины того, что насос не работает, могут быть следующие.

1. Сработала электрическая защита. В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
2. Перегорели предохранители. Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
3. Произошло повреждение кабеля, находящегося под водой. Следует извлечь аппарат и проверить шнур.
4. Сработала защита насоса от пуска “всухую”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.

Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.

Насос работает, но не качает

Причин того, что устройство не качает воду, также может быть несколько.

1. Перекрыт запорный вентиль. Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
2. Уровень воды в скважине опустился ниже насоса. Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
3. Залип обратный клапан. В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
4. Засорился впускной фильтр. Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.

Низкая производительность аппарата

Совет! При падении производительности насосного оборудования в первую очередь следует проверить напряжение в сети. Именно из-за его пониженного значения двигатель агрегата не может набрать необходимую мощность.

Также снижение производительности вызывает:

• частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
• частично засоренная подъемная труба аппарата;
• разгерметизация трубопровода;
• неправильная регулировка реле давления (относится к насосным станциям).

Частые включения и выключения аппарата

Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором. В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:

• в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
• произошел разрыв резиновой груши или диафрагмы в баке;
• реле давления работает неправильно.

Вода подается с пульсацией

Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического. Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.

Слышно гудение аппарата, но вода не качается

Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:

• произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
• неисправен конденсатор запуска двигателя;
• просело напряжение в сети;
• заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.

Агрегат не отключается

Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления, вышедшее из строя или неправильно отрегулированное.

Технические характеристики и маркировка

Электронасосы под брендом “Гном” выпускают российские и белорусские производители. Насосы линейки “Гном” относятся к классу одноступенчатых вертикальных погружных насосов моноблочной конструкции.

Они предназначены для откачки дренажных и грунтовых вод, содержащих по массе не более 10% твёрдых механических частиц, плотность которых не превышает 2,5 тыс.кг/м3.

Допускается перекачка фракций не более 5 мм. Температура откачиваемой жидкости – до +35 ºС, а для моделей с маркировкой “Тр” – до +60 ºС. Применяется агрегат в быту, промышленности, сфере ЖКХ, сельском хозяйстве.

Подробнее устройство и особенности дренажных насосов рассмотрены в другой нашей статье.

Корпус погружного электронасоса выполнен из пластика, чугуна или из стали. Рабочие колеса и кожух двигателя изготовлены из чугуна.

Оборудование выпускается с разными типами двигателя, в зависимости от которых определяется возможность питаться от электросети бытовой категории  с напряжением 220 В или от трехфазной промышленной с напряжением 380 В и частотой 50 Гц.

Производители центробежных насосов Гном предлагают широкую линейку продукции с разными техническими характеристиками, благодаря чему можно подобрать модель с необходимыми параметрами

В комплектацию электронасоса входит: шнур питания длиной 10 м для трехфазной или шнур и пусковое устройство для однофазной электросети. Большинство производителей за отдельную плату и по требованию покупателя включают в комплект автомат для защиты мотора работающего от сети 380 В.

Такие технические характеристика, как мощность, параметры энергопитания, производительность (скорость перекачки), максимальный напор, а также размеры и масса оборудования зависят от конкретной модели.

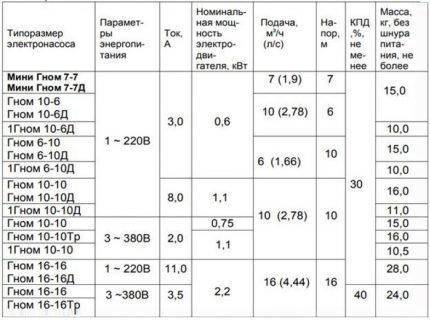

Сравнить технические характеристики моделей насосов “Гном” вы можете, используя таблицу:

Технические характеристики насосов указаны на номинальном режиме и могут отличаться не более чем на десять процентов для показателей напора и не более трёх процентов для КПД

Все насосы, выпускаемые под брендом “Гном” имеют маркировку. Зная, что скрывается за цифрами и обозначениями, можно легко понять какими характеристиками и особенностями обладает насос.

Само слово “Гном” является аббревиатурой и расшифровывается так:

Г – грязная вода;

Н – насос;

О – одноступенчатый;

М – моноблочный.

Первая цифра в маркировке обозначает производительность в м3/час, вторая – напор в метрах. Например, “Гном 10-10 Тр” – это насос, имеющий производительность 10 м3/час и напор 10 м.

Обозначение “Тр” говорит о том, что данное оборудование может перекачивать воду температурой до +60 С. Буква “Д” обозначает, что оборудование оснащено поплавковым выключателем (датчиком уровня).

Главное преимущество серии насосов Гном – простота конструкции. Разобрать для прочистки и собрать агрегат без проблем можно своими руками

Насосы маркированные аббревиатурой “Ех” относятся к группе взрывозащищённых. Такие агрегаты способны осуществлять откачку воды с примесями нефтепродуктов, в составе которых содержится не более 3% серы.

В аварийных случаях насос можно применять для работы в среде, содержащей до 100% сырых нефтепродуктов.

Галерея изображенийФото из Погружные насосы марки Гном предназначены для перекачки жидких сред с содержанием минеральных включений до 1250 кг/м3 Модификации этой марки используют как для перекачки воды из открытых водоемов, так и для осушения подвалов и котлованов Всасывание воды производится центробежным устройством, расположенным в нижней части корпуса, затем жидкость выталкивается к патрубку с подключенной к нему трубой Модели Гном могут перекачивать жидкости с минеральными частицами размером от 5 до 25 мм. Для того чтобы в систему не попадали более крупные частицы, всасывающую часть защищает фильтр Модели насосов марки ГномСфера применения насосов ГномПринцип работы центробежных агрегатовФильтр погружного насоса Гном

Общие сведения о насосах «Гном»

Насосы «Гном» для перекачки чистой и грязной воды очень часто используются дачниками и владельцами загородных домов. Это надёжные и долговечные электронасосы, не требующие сложного и дорогостоящего обслуживания.

Под этой маркой выпускаются центробежные погружные насосы, обладающие различными техническими характеристиками:

• производительность от 7 до 200 м3/час;
• номинальный напор от 7 до 50 м;
• мощность электродвигателя от 0,6 до 21 кВт.

В быту наиболее часто используют модели «Мини Гном», «Гном 16-16Т», «Гном 10-10Т» и «Гном 20-25», поэтому далее будем вести речь именно об этих бытовых электронасосах. Эти модели отличаются небольшими размерами, а их масса составляет от 10 до 32 кг.

Большинство насосов «Гном» оснащены поплавковыми выключателями с устройствами, выполняющими функции датчика уровня воды — насос автоматически отключается при снижении уровня

Переносные центробежные насосы «Гном» имеют моноблочную конструкцию и используются для перекачки чистой и грязной воды, имеющей плотность до 1100 кг/м3 и содержащей твердые механические частицы размером до 5мм в количестве, не превышающим 10%. Максимальная плотность твёрдых частиц — 2500 кг/м3.

Насосы используются для подачи воды из открытых водоёмов, скважин, колодцев. Применяются для осушения котлованов и траншей, для полива с/х культур, откачки грунтовых вод из затопленных помещений. Температура перекачиваемой воды для обычных моделей — до 35º С, моделей «Т» — до 60º С.

Электродвигатель насоса «Гном» оснащён термопредохранителем, который отключает агрегат при возникновении перегрева, возобновить работу насоса можно только после его полного остывания

Центробежные погружные насосы «Гном» имеют несложную конструкцию и состоят из следующих основных частей:

1. Электродвигатель, который включает в себя статор, подшипниковый щит и ротор.
2. Насосный узел, с рабочим колесом, расположенным на валу ротора, с заборной сеткой и отводом.
3. Система уплотнений для защиты от попадания воды.
4. Корпус из металла, чугуна или пластика.
5. Кабель для электропитания.

Охлаждение электродвигателя осуществляется за счёт внешней среды и масла, которое находится в специальной масляной камере электродвигателя. Масло также выполняет функцию смазывания трущихся деталей. Скорость вращения ротора и рабочего колеса составляет 3000 оборотов в минуту. При вращении образуется центробежная сила, которая выталкивает воду через напорный патрубок.

Вода поступает внутрь насоса через сетку-фильтр, которая задерживает крупные частицы. Затем вода по каналам перемещается в отвод, из которого поступает в отводный патрубок. Запуск электронасоса осуществляется пусковым аппаратом, который соединен со шнуром питания. Электронасосы «Гном» имеют конденсатор и автомат-выключатель, защищающий электромотор от перегрузки.

Насосы «Гном» относятся к погружному типу, поэтому их запуск производится только после полного погружения в воду. Исключение — электронасосы «Гном» с «охлаждающей рубашкой». Большинство электронасосов снабжены поплавковым выключателем, который крепится на рукоятке агрегата и обеспечивает минимальную высоту всасывания 15 см.

Электронасоса марки Гном выпускаются для откачки загрязненной воды из котлованов, подвалов, колодцев и т.д. В линейке оборудования следует подобрать вариант, предназначенный для транспортировки воды с конкретным содержанием включений

Распространенной причиной, по которой насос не включается, является повреждение кабеля. Целостность его изоляции следует проверять каждый раз перед погружение и после извлечения агрегата

При перекачивании жидкости с минерализацией выше, чем допускается производителем машины, возможно попадание песка в крыльчатку и образование твердых наростов, из-за которых насосная часть перестает работать

Дважды в месяц и через каждые 200 часов работы отработанное масло, залитое в масляную камеру, следует менять. При обнаружении в нем воды агрегат надо сразу отнести в мастерскую

Если насос не качает или поставляет слишком мало воды, надо прочистить проточную часть. После работы в грязной среде агрегат надо запустить для прокачки чистой воды на некоторое время

Для автоматизации циклов включения и выключения перекачивающего жидкость агрегата желательно использовать блок автоматики, который заодно предотвращает перегрев насоса

За техническим состояние поплавкового выключателя, если им оснащен агрегат, необходимо регулярно следить. Если он не сработает, возникает вероятность перегорания мотора

Насосные агрегаты с логотипом Гном подбирают с запасом по объему перекачиваемой воды (первая цифра) и по высоте напора (вторая цифра). Запас должен быть около 10 %

Производители насосов Гном

Выпуск агрегатов под этим брендов организован на целом ряде отечественных предприятий. При этом следует отметить тот факт, что, несмотря на одинаковое устройство насоса Гном у различных производителей, они существенно отличаются по своим эксплуатационным характеристикам. Особенно это наглядно видно на примере продукции двух заводов — Одинцовского и МНС №1.

Насосы Одинцовского завода

Продукция этого производителя традиционно отличается высоким качеством. Данные насосы обладают значительным рабочим ресурсом, они практически не выходят из строя (при соблюдении условий эксплуатации).

Насос Гном Одинцовского завода

К их преимуществам относят следующие характеристики:

• Высокое качество сборки. На предприятии действует жесткая система контроля качества на всех этапах производства.
• Применение только оригинальных комплектующих.
• Выпуск модификации с охлаждающей рубашкой, которая позволяет эксплуатировать насос в полупогружном режиме. Такие агрегаты отличаются значительной долговечностью.

По мнению большинства потребителей, насос Гном Одинцовского насоса считается одним из самых надежных агрегатов в своем классе. Но следует знать о том, что высокое качество стоит недешево. Приобретение такого насоса потребует значительных затрат, да и стоимость запасных частей достаточно высока. Приобретать такой насос целесообразно для длительной перспективы его эксплуатации в нормальных условиях, в этом случае благодаря своей надежности агрегат окупается полностью.

Кроме того, основная часть производства направлена на производство промышленных установок, выпуск бытовых модификаций незначителен.

Продукция завода МНС №1

Водяной насос Гном МНС №1

Водяной насос Гном МНС №1 отличается более демократичной стоимостью и низкой ценой на комплектующие и запасные части. Агрегаты данного производителя успешно применяются для откачки сильно загрязненных жидкостей, даже выход насоса из строя не является проблемой, он отличается хорошей ремонтопригодностью.

К сожалению, высокая надежность не входит в перечень преимуществ данного насоса. Бюджетная стоимость основана на применении недорогих комплектующих, поэтому насосы этого производителя достаточно часто ломаются. На заводе осуществляется выпуск только модификаций без охлаждающей рубашки, поэтому эти насосы могут использоваться только в качестве погружного насоса, охлаждение электрической части осуществляется за счет окружающей воды.

Еще одно слабое место агрегата — пластиковые детали из достаточно хрупких полимеров. Рукоятку для переноски и нижний кожух можно поломать даже при неаккуратном ударе о любые поверхности. Применение стягивающих шпилек может привести к перекосу верхней крышки или подшипников при непрофессиональной сборке, очень часто это является причиной заклинивания и ротора и выхода его из строя. В целом насосы от МНС №1 относятся к бюджетному классу, и этим все сказано.

Какую из этих модификаций выбрать, решать вам. Но можно быть уверенным в том, что агрегаты данного бренда с легкостью справятся с перекачкой жидкостей с любой степенью загрязнения. Жалеть о покупке не придется.

Устройство водяного насоса “Гном”

Основные компоненты водяного насоса “Гном” включают в себя следующие элементы:

• Корпус: представляет собой основную оболочку насоса, в которой размещаются все остальные компоненты.
• Ротор: отвечает за создание движения жидкости в насосе путем разворота и перемещения воды.
• Вала: связывает ротор с двигателем и передает ему энергию для работы насоса.
• Двигатель: генерирует энергию, необходимую для привода ротора и работы насоса в целом.
• Импеллеры: являются основными рабочими элементами насоса, обеспечивая перекачивание воды.
• Прокладки и уплотнения: герметически закрывают насос, чтобы избежать протечек и утечек жидкости.
• Крыльчатка: расположена на роторе и отвечает за создание потока воды в насосе.

Компоненты водяного насоса “Гном” тщательно сбалансированы и синхронизированы друг с другом для обеспечения эффективной работы насоса. Благодаря этому устройство обладает высокой производительностью и надежностью.

Предлагаемая модель насоса “Гном” имеет положительные отзывы от потребителей. Клиенты отмечают его высокую производительность, надежность и долговечность. Также отмечается простота в использовании и удобство в обслуживании. Все это делает водяной насос “Гном” одним из лучших вариантов на рынке.

В целом, устройство водяного насоса “Гном” представляет собой надежное и эффективное устройство для перекачивания воды. Оно имеет компактный размер, прост в использовании и обслуживании, а также обладает высокой производительностью. Модель “Гном” находится под стабильным спросом и пользуется положительными отзывами от клиентов.

Основные компоненты и принцип работы

Основные компоненты водяного насоса Гном:

• Корпус: это основная часть насоса, в которой располагаются все остальные компоненты. Корпус часто изготавливается из прочного и надежного материала, который обеспечивает долговечность и надежность работы насоса.

• Двигатель: это устройство, которое отвечает за привод насоса. Двигатель обеспечивает вращение ротора, который в свою очередь передает движение на жидкость и перекачивает ее через насос.

• Ротор: это основной рабочий элемент насоса. Ротор имеет специальную форму, которая создает вакуумную зону и предотвращает обратное попадание жидкости. Когда ротор вращается внутри корпуса, он перекачивает жидкость из одной точки в другую.

• Входной и выходной патрубки: это отверстия, через которые жидкость поступает в насос и вытекает из него. Патрубки могут быть различной формы и диаметра в зависимости от требований и условий эксплуатации.

Принцип работы водяного насоса Гном основан на создании разрежения внутри корпуса и использовании силы центробежной силы для перекачки жидкости. Когда двигатель включается, ротор начинает вращаться, создавая вакуумную зону внутри корпуса. Под действием разрежения, жидкость поднимается внутри насоса и вытекает через выходной патрубок.

Водяной насос Гном широко используется в различных сферах, включая сельское хозяйство, строительство, промышленность и домашнее использование. Он позволяет эффективно и экономично перекачивать воду на большие расстояния и в различные направления.

Технические характеристики и возможности

Основные технические характеристики водяного насоса Гном:

• Мощность: водяной насос Гном имеет мощность от 0.5 до 1.5 лошадиных сил в зависимости от модели.
• Производительность: производительность насоса составляет от 50 до 250 литров в минуту в зависимости от модели.
• Максимальная высота подъема: водяной насос Гном способен поднимать воду на высоту от 30 до 60 метров, что позволяет использовать его даже в условиях с большим перепадом высоты.
• Вес: вес водяного насоса Гном варьируется от 10 до 20 килограмм, в зависимости от модели.

Водяной насос Гном имеет ряд возможностей, которые делают его удобным и простым в использовании. Вот некоторые из них:

• Автоматическая система защиты от перегрева: насос оборудован системой, которая автоматически отключает его при перегреве, что предотвращает повреждение и продлевает срок службы устройства.
• Встроенный датчик уровня воды: насос оборудован датчиком, который контролирует уровень воды в источнике и автоматически включает или выключает насос в зависимости от этого уровня.
• Простая установка и обслуживание: водяной насос Гном легко устанавливается и требует минимального обслуживания. Он оснащен съемным фильтром для очистки воды, который легко снимается и моется.

В целом, водяной насос Гном – это надежное и удобное устройство, которое обеспечивает эффективную работу с водой. Он имеет широкий спектр применения и может быть использован как для домашних, так и для коммерческих целей.

Принцип работы водяного насоса

Главной составляющей водяного насоса, осуществляющую основную работу, является ротор или рабочее колесо (крыльчатка). Как правило, ротор делают из стали, меди или чугуна. Состоит он из двух дисков, соединенных друг с другом. Между ними находятся изогнутые лопатки, идущие от центра к краям. Изгиб направлен против оси вращения самого колеса. В центре колеса имеется горловина (отверстие), диаметр которой равен диаметру патрубка, через который происходит всасывание воды или любой другой жидкости. Патрубок и колесо имеют плотное соединение, чтобы лопатки имели контакт с поступающей водой. Лопасти ротора расположены так, чтобы не допустить протекание жидкости в щели, а свободное место было лишь в дисковых желобах.

Роторы бывают нескольких типов:

• • • Открытого (открытые лопасти, расположенные на одном диске);
    • Закрытого;
    • Штампованного;
    • Клепанного;
    • Литого.

Ротор открытого типа отличается от закрытого размещением лопастей на одном диске и не имеют покрывающий. Открытый тип роторов используют для перекачки очень густых жидкостей и суспензий при низком давлении, т.к. такие лопасти легко чистить. Ротор закрытого типа, сделанного одной монолитной деталью, чаще устанавливают в простых насосах. Штампованные роторы устанавливают в больших и мощных насосах.

2 Как производят ремонт насоса Джилекс

Теперь рассмотрим непосредственно ремонт насосного оборудования. Стоит понимать, что ремонт погружного образца будет отличаться от ремонта поверхностного.

Для начала обратимся к моделям типа Водомет. Насос Водомет – это погружной образец, который выпускается в разных конфигурациях. Существуют модели линейки 40/50, 55/35, 110/110 и т.д. Однако отличаются они не столько конструкцией, сколько выбором конкретных комплектующих и размерами. В остальном же их конструкция предельно проста и повторяется постоянно.

Отсоединенные расходники, фильтры и водоприемники насоса Водомет

Ремонт насоса Водомет всегда начинается с его разборки. Для этого его нужно аккуратно вынуть из скважины, отключить от системы и просушить насос от воды.

Вынимаем и просушиваем устройство. Снимаем верхний корпус или крышку. Снимаем водозаборные механизмы, придется использовать тиски

Но помните, что внутри корпус полый, а потому важно не переусердствовать. Разбираем насосную часть, если поломка кроется там, то на этом этапе вы ее и устраните. В противном случае придется двигаться к движку

В противном случае придется двигаться к движку

Снимаем штопорное пластиковое кольцо и вынимаем двигатель. Аккуратно вытягиваем провода и оцениваем их состояние. После завершения ремонта заливаем в движок нетоксичное масло и собираем насос в обратной последовательности

В противном случае придется двигаться к движку. Снимаем штопорное пластиковое кольцо и вынимаем двигатель. Аккуратно вытягиваем провода и оцениваем их состояние. После завершения ремонта заливаем в движок нетоксичное масло и собираем насос в обратной последовательности.

Важно заметить, что масло в движке должно быть безвредным. Идеально подойдет глицерин, так как он не вредит и не загрязняет окружающую жидкость

После разборки насоса устранить неполадку будет довольно легко

После разборки насоса устранить неполадку будет довольно легко

Проблемные контакты можно протереть спиртом или перепаять. Перебитые провода заменяют новыми или скрепляют кустарным способом

После разборки насоса устранить неполадку будет довольно легко. Проблемные контакты можно протереть спиртом или перепаять. Перебитые провода заменяют новыми или скрепляют кустарным способом.

Поврежденные расходные элементы или вращающиеся части только меняют. Их дешевле купить, чем ремонтировать. Ну а движок уже лучше отправить специалисту, который сможет его разобрать, почистить и отремонтировать, а также гарантировать вам положительный результат.

Как видим, разобрать и отремонтировать насос Водомет довольно легко. Причем не имеет значения, какой именно Водомет вы выбрали, так как принцип конструкции остается одним и тем же.

Насос Водомет, готовый к использованию в скважине

Немного по-другому действуют при ремонте поверхностных насосов и станций типа Джилекс Джамбо. Здесь уже нужно заниматься конкретным решением проблемы. Если барахлит насос, значит нужно снять корпус и проверить все системы.

1. Отключаем оборудование от электричества, гидроаккумулятора и сливаем жидкость в шланге.
2. Отвинчиваем заднюю часть корпуса.
3. Снимаем подвижные части корпуса.
4. Разбираем камеру насоса.
5. Убираем крыльчатку уплотнители.
6. Аккуратно вытягиваем двигатель.
7. Разбираем с проводами.
8. После завершения ремонта собираем насос обратно.

Как и в предыдущем случае решить проблему с поломкой можно на любой стадии. Плюс поверхностных насосов в том, что их корпус не цельный, и его легче снять. При этом детали можно непоследовательно вынимать и отключать.

Если проблемы с крыльчаткой или расходниками, то их просто меняют. К контактам придется залезать через камеру движка – это основная проблема, но и здесь ничего сложного быть не должно.

Гидроаккумуляторы разбирают с помощью отключения шланга и отвинчивания пластины. Затем оттуда вытягивают мембрану. Реле желательно самостоятельно не чинить, так как его очень легко повредить.

Насосная станция водоснабжения обеспечивает необходимые напор и давление воды в трубах перед санитарными приборами. Правильно подобранная и смонтированная станция будет работать долго, без поломок и замены дорогостоящего оборудования. Но рано или поздно рабочие части насосов ломаются, подвергаются коррозии, а вовремя выявленная причина поломки сэкономит время и средства на замену нового оборудования.

Многие неполадки в насосной станции устраняются самостоятельно, без обращения в сервисный центр. Прежде чем узнать о причинах поломки или некорректной работы насосной станции и способах их устранения, познакомимся с самим понятием «насосная станция», принципом ее работы, видах насосов и ее состав.
