Водяной калорифер для приточной вентиляции: виды, устройство, обзор моделей

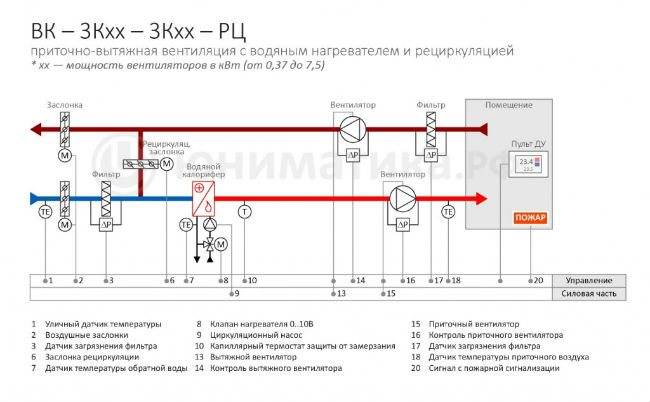

Схема работы

(1)— при t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и t внутр. 22°С

(2)— при t нар. 7°С сух.терм. или 6°С мокр.терм. и 20°С и 40% отн.влаж. внутреннего воздуха

* — 1ф под заказ

** — в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

*** — температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.

• Регулировка скорости;
• Возможность управления через приложение с Вашего смартфона (OS Android, опция).​

Конструкция установки CLIMATE

1. Фильтры EU-4

Страна-производитель ткани: Германия

Тип: кассетные, регенерируемые

2. Вентиляторы

Страна-производитель: Германия

Тип: радиальный, двустороннего всасывания

3. Компрессор фреонового контура

Производитель: Mitsubishi Electric

Тип: роторный.

Гарантированный ресурс: более 80 000 часов, или более 10 лет непрерывной работы

4.Электрический нагреватель

— (стандартная комплектация)

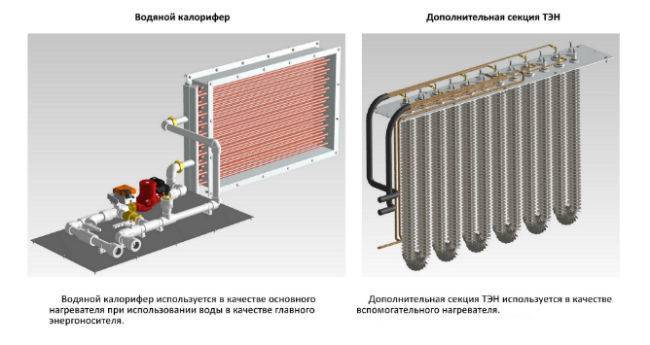

5. Водяной калорифер (комплектация под заказ)

Страна-производитель: Россия

6. Энегроэффективные теплообменники

Страна-производитель: Россия

Тип: оребренные, медно-алюминиевые, шестирядные

7. Автоматика

Страна-производитель: Россия

8. Теплоизолированный корпус системы крепления без потери высоты

Система автоматизированного управления

• Полная самодиагностика при включении;​
• Протоколирование работы установки с записью в энергонезависимую память;​
• Процедура модернизации программного обеспечения;​
• Автоматическое переключение режимов «нагрев/охлаждение» согласно показаниям температурных датчиков и настроек пользователя;
• Наличие сервисного режима-просмотра показаний каждого температурного датчика;
• Регулировка скорости;
• Возможность интеграции в систему диспетчеризации, удаленного управления через локальную сеть «Ethernet»;
• Возможность управления через приложение с Вашего смартфона (OS Android, опция).

Приточно-вытяжные установки с водяным калорифером являются наиболее энергоэффективным вентиляционным оборудованием. Для выполнения всех возложенных на них функций (включая подогрев приточного воздуха) затрачивается минимальное количество электроэнергии. Водяной калорифер (или нагреватель) использует для нагрева приточного воздуха тепловую энергию, поступающую из системы отопления. Подключение калорифера к системе отопления осуществляется через смесительный узел с двух- или трехходовым вентилем. Выбор вентиля определяется особенностями системы теплоснабжения. Водяной калорифер может подключаться как к центральной системе отопления, так и к автономной (в частности, к газовому котлу в собственном доме или коттедже).

Особенно актуальными подобные вентиляционные устройства являются для зданий с ограниченной нагрузкой на электросети. Монтаж установки с водяным нагревателем сложнее и дороже, чем с установки с электрическим калорифером, но затраченные средства быстро окупаются за счет экономии электроэнергии в процессе эксплуатации оборудования.

Дополнительными преимуществами эксплуатации именно этого вентиляционного оборудования являются:

• компактные габариты;
• минимальный уровень шума;
• возможность регулирования скорости вращения вентилятора;
• защита рекуператора от обмерзания.

Комплектация приточно-вытяжной установки с водяным калорифером включает в себя:

• приточный и вытяжной вентиляторы;
• рекуператор;
• калорифер;
• смесительный узел с насосом;
• решетки и фильтры очистки;
• воздуховод;
• системы автоматики.

Выбор приточно-вытяжной установки осуществляется по производительности (куб.м воздуха в час) и мощности нагрева.

Калориферы для приточной вентиляции применяют в тех случаях, когда нужно обеспечить поступление во внутреннее помещение свежего воздуха извне при низких температурах. Летом наладить воздухообмен в жилых домах и на производственных предприятиях достаточно просто: при установке приточного вентилятора нужно только рассчитать его мощность для конкретной площади. Если же воздух снаружи холодный, то его прямое поступление внутрь здания ведёт к потере тепла.

Сбалансировать разницу температур, при этом освежая воздух, можно при помощи калорифера, который устанавливается непосредственно в системе вентиляции. Приходящий с улицы воздушный поток достигает необходимых параметров, проходя через систему фильтрации, нагревающие и охлаждающие элементы. Кроме этого, регулируется и содержание влаги.

Расчёт водяного калорифера

Расчёт мощности калорифера, необходимой для обогрева конкретного помещения, проводят с учётом таких данных, как:

1. Объём (масса) приточного воздуха, который необходимо нагреть.
2. Начальная (внешняя) температура воздушных масс.
3. Целевая температура, до которой необходимо разогреть воздух перед подачей в комнату.
4. Температурный режим теплоносителя.

Расчёт калорифера производят исходя из площади поверхности подогрева и нужной мощности. Для каждой операции применяется своя формула. Рассчитать мощность калорифера можно только с учётом реальных данных в конкретных условиях, среди которых наиболее важные:

• способ подключения (к центральной теплосети или котельной);
• метод обвязки.

Расчёт мощности калорифера

Q_т – тепловая мощность калорифера, Вт; L – расход воздуха, м³/час ρ_возд – плотность воздуха. Плотность сухого воздуха при 15 °C на уровне моря составляет 1,225 кг/м³; с_возд – удельная теплоёмкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С); t_вн – температура воздуха на выходе из калорифера, °C; t_нар – температура наружного воздуха, °C (температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 согласно СП 131.13330.2012)

Расход теплоносителя на калорифер

G — расход воды на теплоснабжение калорифера, кг/ч; 3,6 — коэффициент перевода Вт в кДж/ч (для получения расхода в кг/ч); Q_т – тепловая мощность калорифера, Вт; с_в – удельная теплоёмкость воды, равная 4,187 кДж/(кг∙К)=1 ккал/(кг∙°C); t_пр – температура теплоносителя (прямая линия), °C; t_обр – температура теплоносителя (обратная линия), °C.

Диаграмма процесса нагрева воздуха

Определить потребную мощность калорифера можно с помощью специальных диаграмм. Количество необходимой энергии (Джоулей) для нагрева 1 килограмма воздуха производится с помощью i–d диаграммы влажного воздуха. Расчёт производится при условии, что процесс нагрева воздуха протекает при d = const (при неизменном влагосодержании). Далее, с учётом расчётного расхода воздуха, перевода единиц (Дж/с в кВт), определяется мощность калорифера.

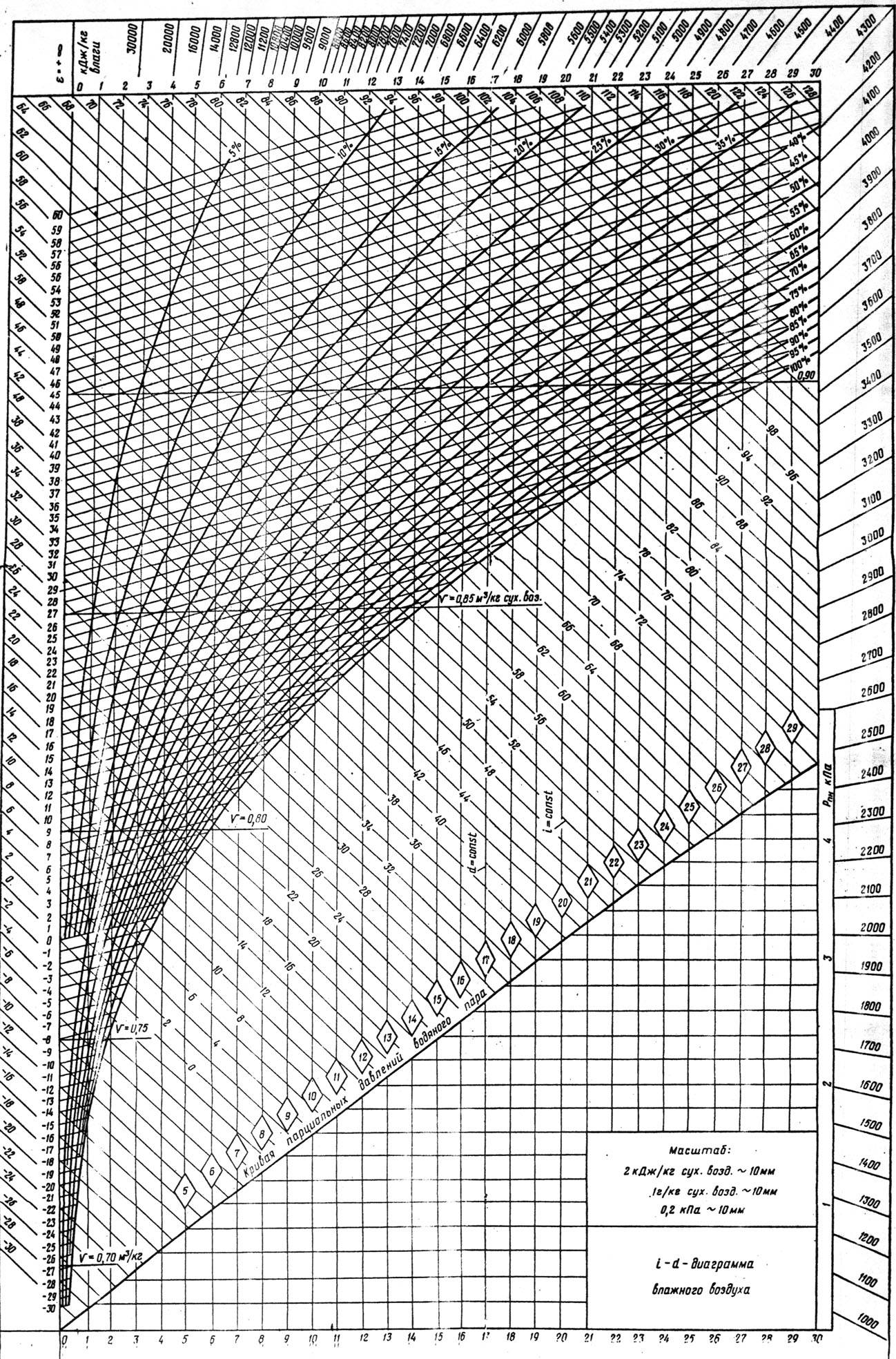

i–d диаграмма влажного воздуха

Для получения точных данных можно воспользоваться онлайн-калькуляторами, с помощью которых можно узнать показатель мощности, указав производительность и температуру. Так как производительность установки в результате постепенного износа может снижаться, рекомендуется заложить в расчёт запас мощности от 5 до 15%.

Схема подключения и управление

Подключение электрических калориферов должно производиться с соблюдением всех требований техники безопасности. Схема подключения электрокалорифера выглядит следующим образом: при нажатии кнопки «Пуск» происходит запуск двигателя и включается вентиляция нагревателя. При этом двигатель оснащён тепловым реле, которое при проблемах с вентилятором мгновенно размыкает цепь и отключает электронагреватель. Включить ТЭНы отдельно от вентилятора возможно, замкнув блокировочные контакты. Для обеспечения скорейшего нагрева все ТЭНы включаются одновременно.

Для повышения безопасности электрокалорифера в схему подключения включен аварийный индикатор и устройство, не допускающее включения ТЭНов при выключенном вентиляторе. Кроме того, специалисты рекомендуют включение в схему автоматических предохранителей, которые следует располагать в цепь вместе с ТЭНами. А вот на вентиляторы установка автоматов, напротив, не рекомендуется. Управление калорифером производится из специального шкафа, расположенного недалеко от прибора. Причём чем ближе он расположен, тем меньше может быть сечение соединяющего их провода.

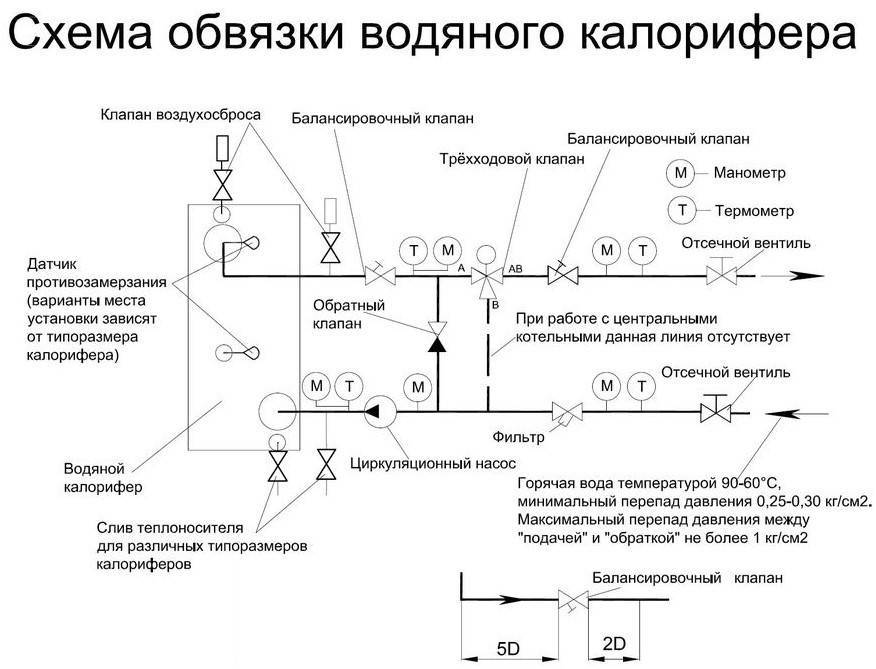

При выборе схемы подключения водяного калорифера необходимо ориентироваться на размещение смесительных узлов и блоков с автоматикой. Так, если эти агрегаты располагаются слева от воздушного клапана, то подразумевается левое исполнение, и наоборот. При каждом исполнении расположение соединительных трубок соответствует стороне воздухозабора с установленным клапаном.

Между левым и правым размещением существует ряд отличий. Так, при правом исполнении подающая воду трубка расположена снизу, а трубка «обратки» – сверху. В левосторонних схемах подающий патрубок заходит сверху, а трубка оттока находится внизу.

При установке нагревателя требуется выполнить обустройство узла обвязки, необходимого для осуществления мониторинга за производительностью прибора и защиты его от перемерзания. Узлами обвязки называют арматурные каркасы, регулирующие поступление горячей воды в теплообменник. Обвязка водяных нагревателей производится с помощью двух- или трехходовых вентилей, выбор которых зависит от типа системы отопления. Так, в контурах, отапливаемых при помощи газового котла, рекомендуется устанавливать трёхходовую модель, тогда как для систем с центральным отоплением достаточно двухходовой.

Управление водяным калорифером заключается в регулировании тепловых мощностей нагревательных устройств. Это становится возможным благодаря процессу смешивания горячей и холодной воды, которое выполняется при помощи трёхходового клапана. При повышении температуры выше заданного значения клапан запускает в теплообменник небольшую порцию охлаждённой жидкости, забираемой на выходе из него.

Кроме того, схема установки водяных калориферов не предусматривает вертикального расположения труб входа и выхода, а также расположения воздухозабора сверху. Такие требования обусловлены риском попадания снега в воздуховод и стекания талых вод в автоматику. Важным элементом схемы подключения является термодатчик. Для получения корректных показаний датчик должен быть помещён внутрь воздуховода на участке выдува, причём длина ровного участка должна составлять не менее 50 см.

Водяные нагреватели

Водяные калориферы принципиально отличаются от электрических и в основном предназначены для установки в вентиляционные системы прямоугольного сечения, хотя существует модельный ряд и для круглых воздуховодов.

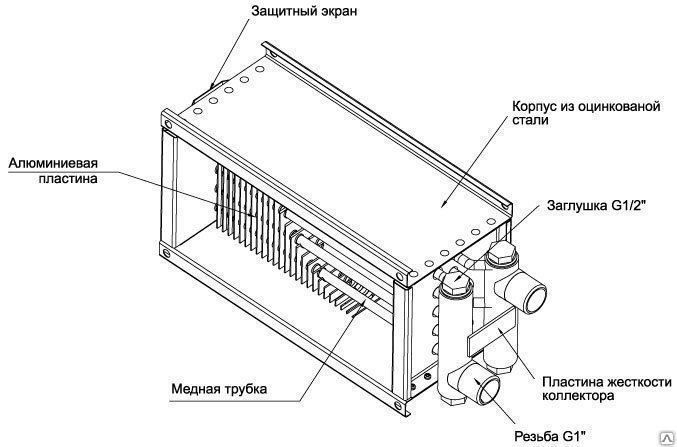

Конструкция и принцип действия водяного канального нагревателя следующие. В корпусе из нержавеющей или оцинкованной стали в шахматном порядке располагаются звенья медного пустотелого «змеевика» и алюминиевые теплоотдающие пластины. Внутри медного контура циркулирует подогретая вода или водно-гликолиевый раствор (в случае, если нагреватель устанавливается снаружи здания, и есть риск его замерзания в зимний период времени). Тепловая энергия циркулирующей жидкости передается алюминиевым пластинам (которые нужны для увеличения площади отдачи проходящему воздуху тепла), а те в свою очередь прогревают потоки воздуха приточной вентиляции.

Использование водяного калорифера (как и электрического) подразумевает наличие в системе воздушного фильтра для вентиляции. Приточный воздух не должен содержать абразивных частиц, волокнистых или липких веществ, химически агрессивных примесей и т.д. Диапазон рабочих температур составляет +5…+60°C при влажности воздуха 80%. Для эффективной работы нагревателя давление в воздуховодах вентиляционной системы должно быть не менее 1,5 мПа.

Как правило, водяные калориферы не имеют собственной системы регулирования производительности, поэтому в основном управление производится посредством одного из следующих дополнительных внешних устройств:
– дроссельного (переточного) клапана, регулирующего скорость циркуляции жидкости в змеевике;
– трехходового клапана по принципу «открыто-закрыто»;
– смесительного узла, позволяющего бесступенчато регулировать отношение поступающей в радиатор и возвращаемой жидкости.

Для решения вопросов воздухообмена в частных домах и производственных зданиях наряду с вентиляторами применяют приборы, нагревающие или охлаждающие воздух, который поступает с улицы. Это помогает улучшить характеристики микроклимата внутри помещения, повысить уровень комфорта.

Одним из экономичных и доступных устройств является калорифер водяной для приточной вентиляции, более знакомый жителям северных регионов. Из нашего материала вы узнаете о принципах работы и конструктивных особенностях оборудования такого типа. Также мы подробно расскажем о нескольких популярных моделях калориферов для вентиляции.

Сразу отметим, что приборы, применяемые для нагрева воздуха в вентиляционных и воздушных отопительных системах, могут работать не только на воде.

Выделяют четыре вида калориферов, отличающихся способом нагрева теплоносителя:

• огневые;
• водяные;
• паровые;
• электрические.

Водяные наиболее популярны благодаря бюджетной стоимости и минимальным затратам на обслуживание. Единственная сложность касается монтажа, при котором требуется подвести трубы водоснабжения.

Галерея изображений

По этой причине невозможно установить прибор в городских квартирах, зато в крупных зданиях (например, в складских помещениях, гаражах, заведениях общественного питания) система с правильной обвязкой калорифера достаточно эффективна.

Установка для нагрева воздуха в помещениях большой площади, состоящая из водяного калорифера и вентилятора радиального типа. Служит для создания тепловых завес и вентилирования воздуха в офисных зданиях, магазинах, цехах

Отличительная черта паровых приборов – высокая скорость достижения необходимой температуры. Они актуальны для промышленных предприятий, где легко обеспечить установку и обслуживание паропроводов, для частного жилья их использование нецелесообразно.

Если нужен быстрый монтаж, не осложненный подводкой коммуникаций, применяют модели электрических калориферов для . Для их эксплуатации достаточно защищенной точки электропитания. Теплоносителя как такового нет вообще, . Как и любые электроприборы, они невыгодны с материальной точки зрения.

Водяное обогревательное оборудование, используемое в системах вентиляции, – самый экономный и производительный вариант, способный быстро обогреть большое пространство с минимальными затратами

Подготовка к монтажу тепловентилятора.

Прежде всего, нужно исследовать помещение, в котором планируется установить тепловентилятор. Зачем это нужно? Ответ очевиден – если это не продумать, то даже правильный подбор мощности тепловентилятора, не сможет обеспечить быстрый и эффективный прогрев помещения.

Поток нагретого воздуха, должен равномерно распределяться по всему помещению. Чем меньше, на его пути препятствий, тем лучше будет прогреваться помещение. Немаловажным будет и экономия, на количестве тепловентиляторов (к примеру, можно установить один более мощный, вместо двух, с меньшей производительностью), и соответственно на материале, для их обвязки.

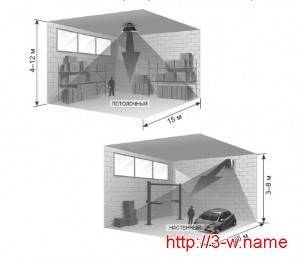

Приведу несколько вариантов расположения водяных тепловентиляторов, рекомендуемых производителями.

Как видно на фото, можно расположить тепловентиляторы:

• На потолке помещения;
• На стене;
• В углу помещения.

  Конечно, всё зависит от специфики помещения и от его конфигурации. Принять решение о месте установки тепловентилятора можно, повторюсь, учтя все эти моменты.

Принцип работы

Вентилятор, теплообменник и конвектор – так в общих чертах выглядит водяное нагревательное устройство.

Принцип работы приточной вентиляции таков:

1. Воздушный поток поступает в специальные воздухозаборные решётки, предохраняющие от попадания в каналы вентиляции насекомых, мелких предметов, птиц, животных.
2. Фильтры очищают воздух от загрязнений, вредных веществ, пыли.
3. Калорифер при помощи тепла, поступающего от водяной магистрали, нагревает его до нужной температуры.
4. Рекуператор смешивает вновь поступающий воздух с нагретым.
5. Вентилятор подаёт прогретые воздушные массы в помещение, а диффузор распределяет их равномерно по всей площади.
6. Шумопоглотители снижают звуковую мощность работающей установки.
7. В случае отключения подачи воздуха срабатывают клапаны, не допускающие поступления холодного воздушного потока внутрь помещения.

Пример использования воздухонагревателя VOLCANO в помещении шиномонтажа (температура воды +90 ºС)

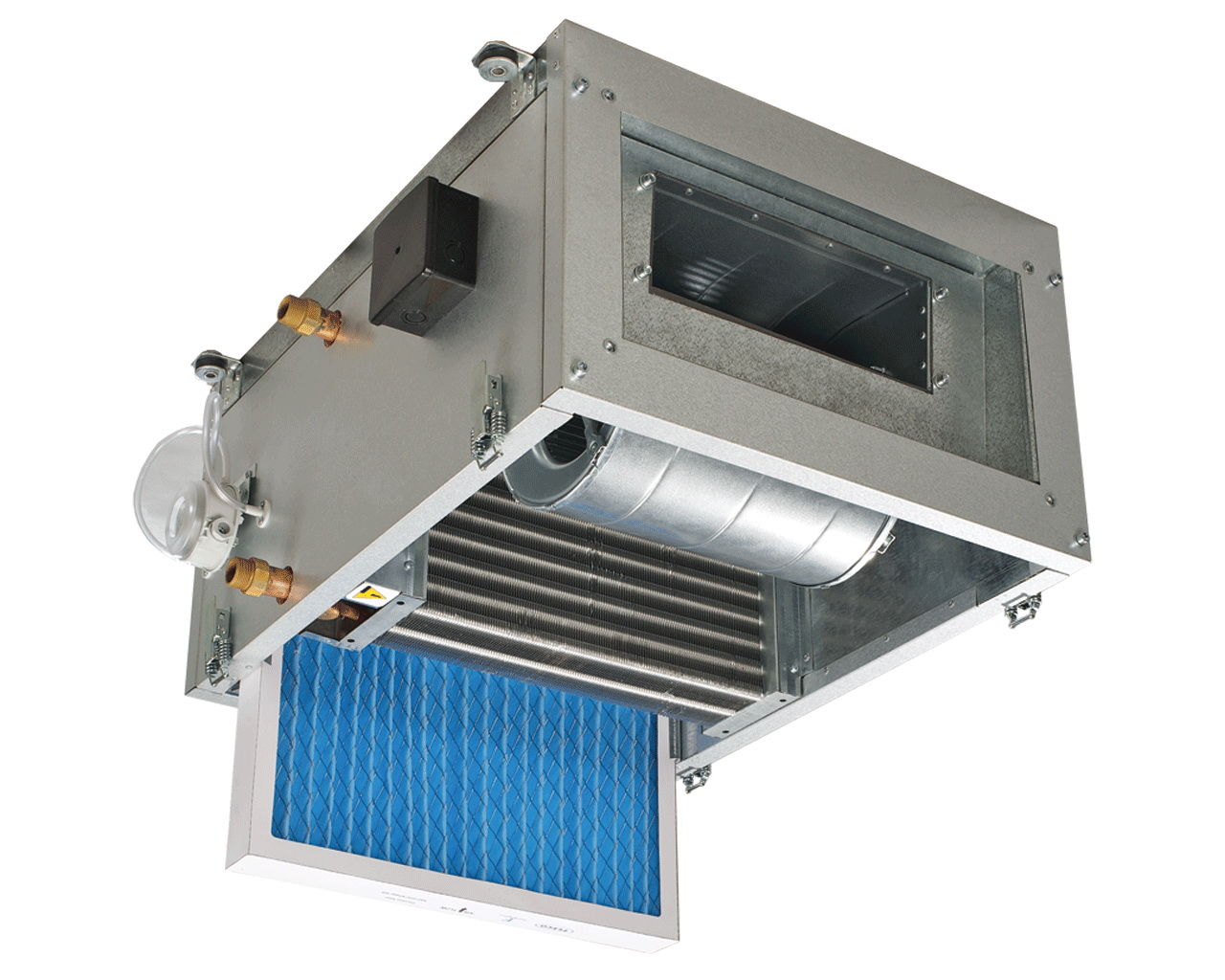

Калорифер, не имеющий собственного нагревателя, состоит из двух основных элементов:

• Теплообменник, конструкция которого представлена системой трубок из металла – вода, поступающая из общей системы отопления, достигает здесь необходимой температуры.
• Встроенный вентилятор, разгоняющий прогретый воздушный поток по всей территории.

2 Газовые калориферы — назначение, сфера использования

Также существует такое оборудование как газовый калорифер, которое принципиально отличается от рассмотренной выше техники. Данные агрегаты в обиходе более известные как «тепловые пушки » — это мобильные обогреватели, широко используемые на строительных площадках при проведении ремонтных работ (для сушки лакокрасочных и штукатурных покрытий). Также газовые калориферы используются для обогрева промышленных и производственных помещений — цехов, ангаров, складских зданий. В сельском хозяйстве тепловые пушки используются для отопления теплиц и оранжерей, ферм, кормовых хранилищ.

Устройство газового калорифера представлено на изображении, где отмечены следующие конструктивные узлы:

1. Металлический корпус.
2. Горелка.
3. Вентилятор.
4. Блок управления.
5. Впускная форсунка.
6. Термостат.

Газовые агрегаты, в зависимости от типа потребляемого топлива, классифицируются на две разновидности — оборудование работающее на сжиженном газе и на природном (магистральном) газе. К преимуществам использования данного оборудования относится высокий КПД его работы, достигающий 97% (тепловые пушки гораздо эффективнее обогревателей другого типа, особенно при работе на больших площадях). Также газовый калорифер обойдется значительно дешевле, чем любой другой обогреватель соизмеримой мощности.

Серьезным недостатком таких агрегатов является необходимость использования вспомогательного оборудования для отвода наружу продуктов сгорания газа, без которых применять тепловые пушки внутри жилого дома нельзя.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Водяной калорифер для приточной вентиляции

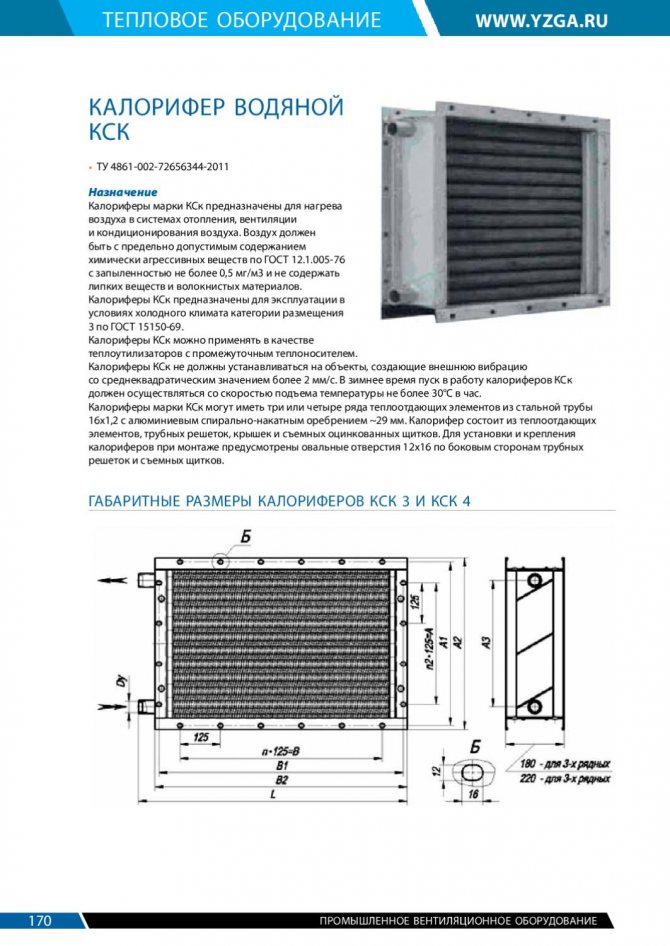

Калорифер КСК для приточной вентиляции выпускается в виде моноблока. В корпусе из тонколистовой стали размещаются теплообменные трубки (в зависимости от модели калорифера – в два, три или четыре ряда). Трубки изготавливаются из «черной» конструкционной стали 16х1,5 мм, с поверхностным нанесением алюминиевого оребрения.

Функции теплоносителя выполняет горячая вода, которая может подаваться как от отдельного источника, так и от центральной системы отопления. Максимальная температура подаваемой в теплообменник перегретой воды составляет +190°С при давлении до 1,2 МПа.

Калориферы КСК размещаются непосредственно в сечении приточных воздуховодов, для крепления оборудования с фронтальной и тыловой стороны водяного теплообменника предусмотрены фланцы с отверстиями под болтовое крепление.

На боковой стороне калорифера располагаются цилиндрические патрубки, посредством которых агрегат подключается к трубопроводам водогрейного оборудования или системе центрального отопления.

Преимущества:

1. высокая эффективность;
2. экономичность эксплуатации;
3. относительно невысокая стоимость оборудования;
4. простота конструкции (благодаря которой обусловлена продолжительная безотказная работа);
5. простота установки, обслуживания и ремонта.

Варианты изготовления:

• Сварные теплообменные трубки из углеродистой стали
• Бесшовные теплообменные трубки из углеродистой стали
• Теплообменные трубки из нержавеющей стали AISI 304 (12X18H10)
• Калориферы КСк нестандартных размеров

Водяные калориферы КСК выпускаются в широком диапазоне типоразмеров, в т.ч. нестандартные калориферы. Выбор модели осуществляется на основании фактического (или расчетного) сечения приточного воздуховода и производительности канальной вентиляции по воздуху (от 2000 до 25000 метров кубических в час). Предоставьте нам исходные данные, и мы поможем Вам выбрать оптимальную модель водяного воздухонагревателя.

Осуществляем подбор снятых с производства калориферов КВБ и калориферов КВС с дальнейшей заменой на полные аналоги по техническим характеристикам и габаритным размерам, калориферы марки КСК.

Условия эксплуатации:

• У – умеренный климатический район, при t=-40°…+40°С;
• УХЛ – умеренный и холодный климат, при t=-60°…+40°С;
• Категория размещения 3 – предусматривает эксплуатацию в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли).

После согласования с покупателем всех технических и организационных моментов, заключается Договор поставки. Покупатель получает Договор, спецификацию и Счет на оплату с перечнем всех заказанных товаров и далее оплачивает безналичным расчетом по указанным реквизитам. Оплата производится только от юридических лиц и индивидуальных предпринимателей с выделением НДС (20%). Отгрузка продукции осуществляется по будням с 9-00 до 16-30, самовывозом со склада, наемным транспортом или транспортной компанией. Гарантия на водяные воздухонагреватели КСК составляет 24 месяца. Все условия гарантии, описания гарантийных и не гарантийных случаев изложены в паспорте к изделию. Гарантийные обязательства вступают в силу со дня реализации товара Покупателю.

Калориферы КСк. Расчет и подбор водяных калориферов КСк – Т.С.Т.

Калориферы КСк. Расчет и подбор водяных калориферов КСк

Расчет и подбор водяных калориферов КСк осуществляется в следующей последовательности:

1. подсчет тепловой мощности для нагрева воздуха, 2. расчет фронтального сечения для прохода воздуха и подбор подходящих калориферов, 3. нахождение массовой скорости, 4. определение расхода теплоносителя, 5. подсчет скорости горячей воды в теплообменнике, 6. вычисление коэффициента теплопередачи, 7. определение среднего температурного напора, 8. нахождение теплопроизводительности калорифера или установки, 9. установление запаса по тепловой мощности, 10. расчет аэродинамического сопротивления, 11. определение гидравлического сопротивления по теплоносителю.

Все действия по расчету и подбору водяных калориферов типа КСк выложены пошагово. Прилагаются формулы и таблицы , технические данные и характеристики всех моделей данных воздухонагревателей. Каждый шаг подсчетов и вычислений сопровождается конкретным примером.

1. Определить тепловую мощность для нагрева определенного объема воздуха.

а) Определяем массовый расход нагреваемого воздуха

L – объемное количество нагреваемого воздуха, м3/час

p – плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) – таблица показателей плотности представлена выше, кг/м3

б) Определяем расход теплоты для нагревания воздуха

G – массовый расход воздуха, кг/час

с – удельная теплоемкость воздуха, Дж/(кг •K) , (показатель берется по температуре входящего воздуха, смотреть ниже – по таблице)

t нач – температура воздуха на входе в теплообменник, °С

t кон – температура нагретого воздуха на выходе из теплообменника, °С

Пример подбора и расчета калорифера КСк . Шаг- 1

Подобрать подходящий калорифер КСк для нагрева 17000 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

1. Определить тепловую мощность, необходимую для нагрева 1700 0 м3/час с температуры – 25°С до +23°С.

а) Определяем массовый расход нагреваемого воздуха

1 700 0 – объемное количество нагреваемого воздуха, м3/час

1.3 – плотность воздуха при температуре – 1°С (температура на входе – 25 °С плюс температура воздуха на выходе +2 3°С – делим на два) (- 25+2 3 )/2= – 2 /2= – 1 Плотность воздуха при температуре – 1 имеет значение 1.3 0

б) Определяем расход те п лоты для нагревания воздуха

2 21 00 – массовый расход воздуха, кг/час

1009 – удельная теплоемкость при температуре входящего воздуха – 25 °С, Дж/(кг•K)

+2 3 – температура нагретого воздуха на выходе из теплообменника , °С

– 25 – температура воздуха на входе в теплообменник , °С

Температуру входящего воздуха можно принять, исходя из географического региона, в котором будут эксплуатироваться калориферы. Данные с расчетными средними температурами городов представлены в 3- х таблицах справа. Если в таблице отсутствует ваш город, следует принять показатели близлежащего.

2. Подбор и расчет калориферов – этап второй. Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха. Фронтальное сечение – рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.

G – массовый расход воздуха, кг/час

v – массовая скорость воздуха – для оребренных калориферов принимается в диапазоне 3 – 5 ( кг/м2•с ). Допустимые значения – до 7 – 8 кг/м2•с

Пример подбора и расчета калорифера КСк . Шаг- 2

Подобрать подходящий калорифер КСк для нагрева 1700 0 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

2. Расчет фронтального сечения для прохода воздуха. Подбираем необходим ую площадь сечени я под массовый расход воздуха 2 210 0 кг/час. Принимаем массовую скорость – 3.6 кг/м2•с .

2 21 00 – массовый расход воздуха, кг/час

3.6 – массовая скорость воздуха , кг/м2•с

При выборе трех или четырех рядной модели (одинаковые номера калориферов – имеют одну и ту же площадь фронтального сечения), ориентируемся на то, что теплообменники КСк4 (четыре ряда) при одной и той же входящей температуре и производительности по воздуху, нагревают его в среднем на восемь- двенадцать градусов больше, чем КСк3 (три ряда теплонесущих трубок), но имеют большее аэродинамическое сопротивление.

Аэродинамические характеристики

Наши специалисты с удовольствием проконсультирую вас и подберут установку необходимой мощности.

Технические характеристики

Производительность по воздуху	Единица измерения	Climate-067 (1)	Climate-0 67 (3)
Номинальная
Максимальная
Минимально допустимая (летом)
Минимально допустимая (зимой)
Охлаждение приточного воздуха
Холодильная мощность
Потребление компрессора
Подогрев приточного воздуха
Тепловая мощность (2)
Потребление компрессора
Коэффициент производительности
Потребляемая мощность вентиляторами
Максимальная
Минимальная
Электропитание установки
Уровень шума через корпус на расстоянии 1 м не более db (A)
Управление установкой	Автоматическое микропроцессорное через пульт с ЖКИ дисплеем
Мощность дополнительного нагрева
Электрическими нагревателями (ТЭНами)
Калорифером (горячая вода 90/70)
Габаритные размеры:
Глубина (по ходу воздуха)
Масса установки (без дополнительных блоков)
Максимальная потребляемая мощность
	При работе на нагрев (с учетом ТЭН)
При работе на охлаждение
	При работе на нагрев
При работе на охлаждение
СОР(4)

(1)
– при
t
нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и
t
внутр. 22°С

(2)
– при
t
нар. 7°С сух.терм. или 6°С мокр.терм. и 20°С и 40% отн.влаж. внутреннего воздуха

(3)
– при
t
нар. 35°С 42% отн.влажн. или 24°С мокр.терм. и
t
внутр. 27°С

(4)
– COP (Coefficient of Performance —тепловой коэффициент) равен отношению мощности обогрева к потребляемой мощности
.

Нагрев приточного воздуха для систем вентиляции или отопления позволяет обеспечить необходимый микроклимат, соответствующий санитарным требованиям. Без этой процедуры свежая струя будет постоянно заменять собой теплый отработанный воздух, выводя наружу тепловую энергию, снижая тем самым эффективность системы отопления здания. Одним из основных устройств, используемых для подготовки приточного воздуха к подаче в систему вентиляции, является калорифер – обогреватель воздушного потока, использующий энергию носителя или преобразующий один вид в другой.

Калорифер – это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель – горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

• Использующие теплоноситель.
• Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую – электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Плюсы и минусы использования

К достоинствам можно отнести:

• Высокая эффективность.
• Простота устройства, надежность.
• Компактность, возможность размещения в небольших объемах.
• Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

• Необходимость наличия теплоносителя или подключения к сети электропитания.
• Несамостоятельность работы – необходимо оборудование для подачи воздуха.
• Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

Специфика применения и конструкция

Водяные калориферы подключаются к котлу и быстрее нагревают помещение

Тепловентилятор подходит для помещений от 150 м2, но может применяться и в быту для усиления возможностей радиаторов. Устройство также монтируется в больших пространствах без батарей. Оптимальное местоположение водяного калорифера – вентиляция приточного типа, ведь нагреваться будет входной поток.

Подогревать приточную струю можно с целями отопления и сохранения тепла. Водяные модели также предотвращают образование конденсата на воздухоотводах. В настоящее время популярны калориферы отопления, которые состоят из таких элементов:

• Нагревательный узел. Основная часть конструкции – трубка из стали с алюминиевым оребрением. Наружный диаметр патрубка – 37 мм, без ребер – 16 мм, межреберное расстояние – 2,8 мм. Выступающие части отдают тепло, сохраняют его даже при интенсивном режиме обдува.

• Трубки. Расположены в виде 2, 3 или 4-х рядов в плоской прямоугольной рамке. Воздушные массы подаются осевым или радиальным вентилятором.

• Жалюзи. Вынесены на переднюю часть, обеспечивают направление потоков, работающих на обогрев.
• Электродвигатель. Обеспечивает работоспособность вентилятора. При мощности нагрева 115 кВт электрический мотор может иметь мощность от 0,5 до 1 кВт.
• Корпус с отверстиями для крепления. Изготавливается из стали с антикоррозийной поверхностью или пластика.

Выводы и полезное видео по теме

Обзор водяного теплонагревателя марки Волкано:

Подробно о технических характеристиках модели Ballu BHP-W-60:

Простая конструкция и доступный для самостоятельного выполнения монтаж – причины, по которым выбирают калориферы водяного типа. Правильный выбор прибора и грамотный монтаж обвязки повысят эффективность работы вентиляции и улучшат систему обогрева производственных и жилых помещений.

Появились вопросы по теме статьи? А может вы нашили недочеты в нашем материале или хотите его дополнить интересной информацией? Пожалуйста, пишите свои комментарии в расположенном ниже блоке.

Новости МирТесен
