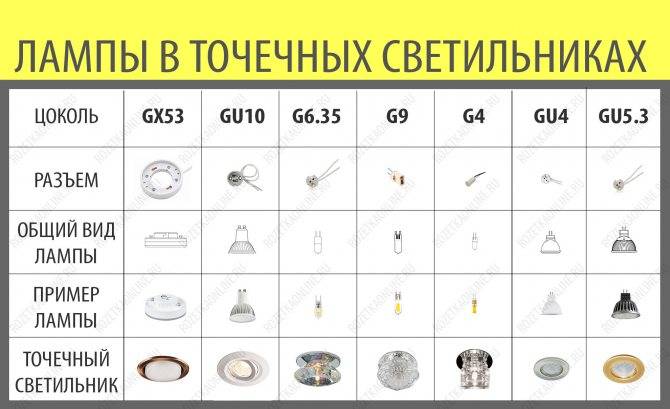

ТИП ЦОКОЛЯ
Одним из самых важных отличий ламп друг от друга является тип цоколя – расположение и конструктив контактов для подключения к электрической сети. Ни для кого не секрет, что в современных точечных светильниках используются разные патроны (разъемы) в которые устанавливаются лампы. На изображении ниже представлена таблица с основными применяемыми видами ламп по типу их цоколей:
Как видите, абсолютно все они с компактными штырьковыми контактами – об этом свидетельствует первый символ их маркировки «G». При этом, сами штырьки могут быть разными, как по расположению и размеру, так и по форме. Резьбовые соединения практически не применяются. Довольно подробно все параметры описаны в «ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности».
Установка точечных светильников в гипсокартон
Установку необходимо проводить после покраски или оклейки потолка. Это уже чистовая работа, после нас никто не будет исправлять огрехи.
Начинаем с того, что прокладываем провод в каждое отверстие.
Отверстие в гипсокартоне с проводом
Затем приступаем к собственно монтажу самого светильника. У него есть специальные прижимы-усики-пружинки, которыми светильник держится на потолке. Надо их свести вместе, потом вставить светильник в отверстие в потолке, и потом они разойдутся, прижав светильник.
Всё это как-то неудобно. Кроме того, можно повредить дорогой потолок, особенно если пружины сильные, а светильник с первого раза не стал на нужное место, и его приходится двигать.
Поэтому предлагаю такое ноу-хау, или фишку. Усики сводятся вместе “на земле” технологическим куском провода, который потом в потолке разрезается. Вот фото:

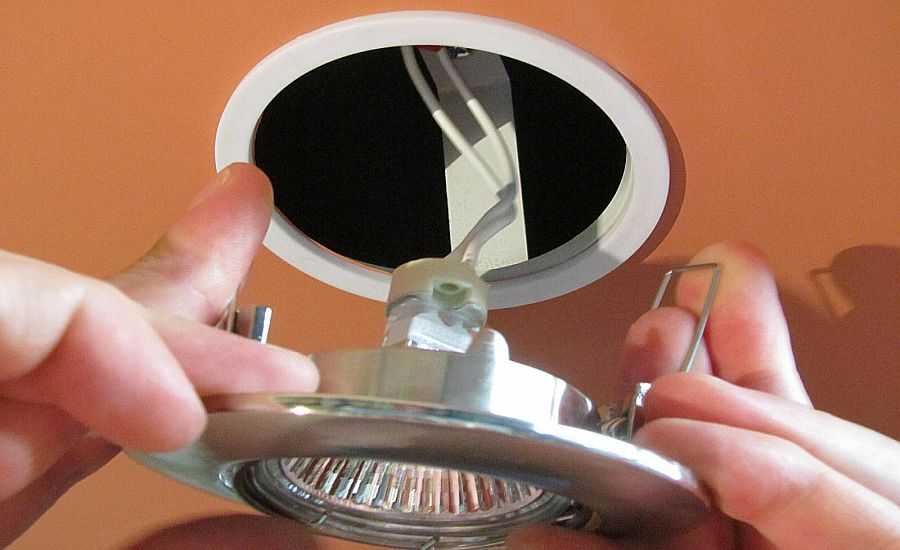

Монтаж точечного светильника
Хитрость при монтаже – технологическая перемычка
Фишка при монтаже – технологическая перемычка
Фишка при монтаже – технологическая перемычка
Такое приспособление удобно, когда много дорогих светильников ставятся в дорогой потолок, когда его нежелательно царапать и вымазывать.
Аккуратно устанавливаем светильник на место, потом действуем кусачками и – клац! – светильник стоит как надо без проблем и усилий.
Перемычку лучше делать из жесткого изолированного провода. Жесткий неизолированный (как на фото – это стальная протяжка от гофры) может чего-нибудь повредить или замкнуть.
Виды подсветки для гипсокартона
Разбираемся в видах и разновидностях
Зайдя в любой более-менее крупный магазин, торгующий осветительными приборами, можно растеряться от обилия разных точечных светильников. Выбрать очень непросто. Есть разные конструкции, разная толщина, предназначены они для работы с лампами разного типа. Чтобы со знанием дела выбрать точечные светильники, надо во всех этих тонкостях разобраться.
Сразу скажем, что официальной классификации нет. Есть некоторое деление на виды, принятое у продавцов и профессионалов. Тем не менее, именно она помогает ориентироваться в огромном количестве моделей.

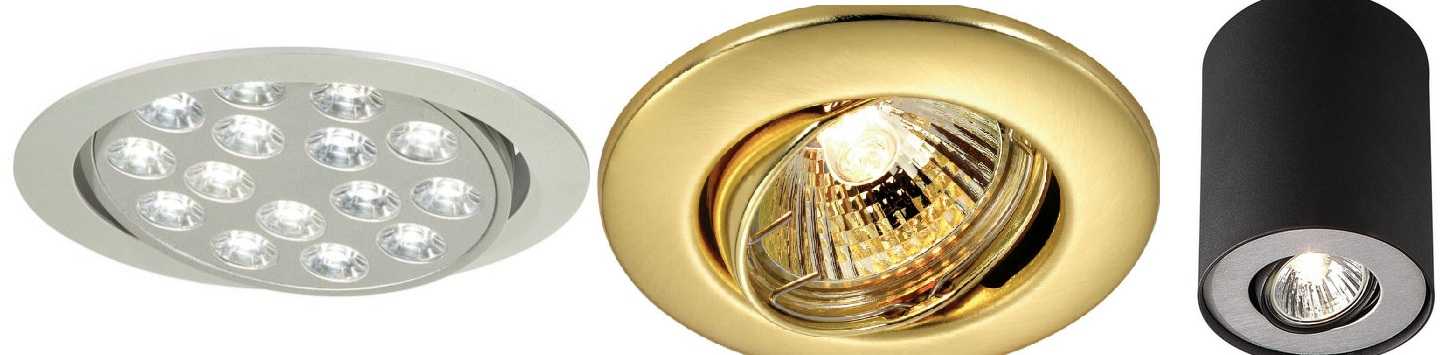

Способ монтажа: встроенные и накладные
В первую очередь стоит знать, что точечные светильники отличаются по способы монтажа и бывают накладные и встроенные.
Выбрать точеные светильники по этому признаку просто
Для подвесных потолков важно ваше желание, потому что установить можно любой вид — и встроенные и накладные. Для натяжных потолков подходят только встраиваемые модели, да и то не все

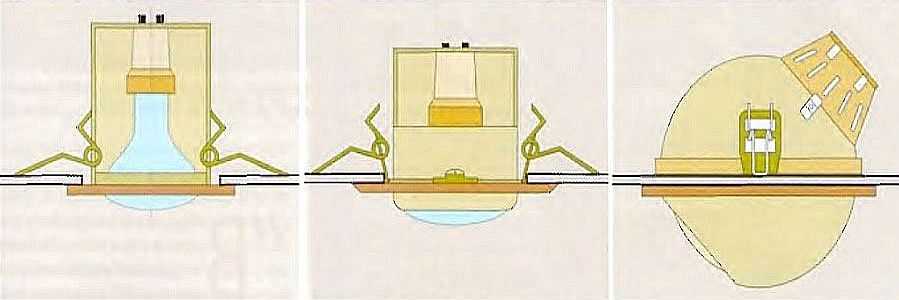

Встраиваемые светильники для подвесных и натяжных потолков
Встраиваемые точечные светильники делятся по назначению: для натяжных и подвесных потолков. Отличаются они способом фиксации и конструктивным исполнением. Начнем со способа фиксации.
Точечные светильники для гипсокартонного или другого подвесного потолка на корпусе имеют подпружиненные распорки. Когда их вставляют в проделанное отверстие, распорки зажимают пальцами. Когда их разжимают, пружины отгибают эти «крылья». Именно они за счет силы упругости держат светильник.
Такая конструкция на натяжных потолках неприемлема — у пленки или ткани явно не хватит несущей способности. Потому для натяжных потолков выпускают модели, к корпусу которых прикручен регулируемый подвес. Сам подвес крепится к основному потолку. Потом, после монтажа пленки или ткани, выставляют нужную высоту.
Это не значит, что нельзя понравившиеся модели для подвесных конструкций приспособить для натяжных. В продаже можно найти отдельные кронштейны с регулируемой высотой. Также для этих целей подходят перфорированные подвесы, применяемые для гипсокартонных работ. С ними значительно сложнее выставить требуемую высоту, но справиться можно.
Это еще не все отличия точечных светильников для натяжных потолков. Есть конструктивные отличия. Они сделаны так чтобы свет не проникал в запотолочное пространство. Иначе он будет «подсвечивать внутренности» и мусор, который со временем оказывается на ткани или пленке. Если вы столкнулись с такой проблемой, есть два выхода. Первый простой — поставить лампочку с зеркальным покрытием колбы. У них свет направлен, в основном, только вперед и эффект подсветки пропадет.
Второй вариант — оставить старые лампочки, но обмотать корпус снаружи фольгой или фольгированным материалом. Этот способ работает, но лучше не использовать. Он значительно ухудшает отвод тепла, что приведет к более сильному нагреву прилегающей пленки или ткани. В результате вокруг светильника появится темное и/или деформированное пятно, а могут быть результаты и похуже…
Выбрать точечные светильники по этому признаку тоже просто — для натяжных желательно подобрать из своей категории. Кроме всех описанных нюансов они еще снабжаются дополнительными уплотнительными кольцами, которые предохраняют пленку от повреждения.

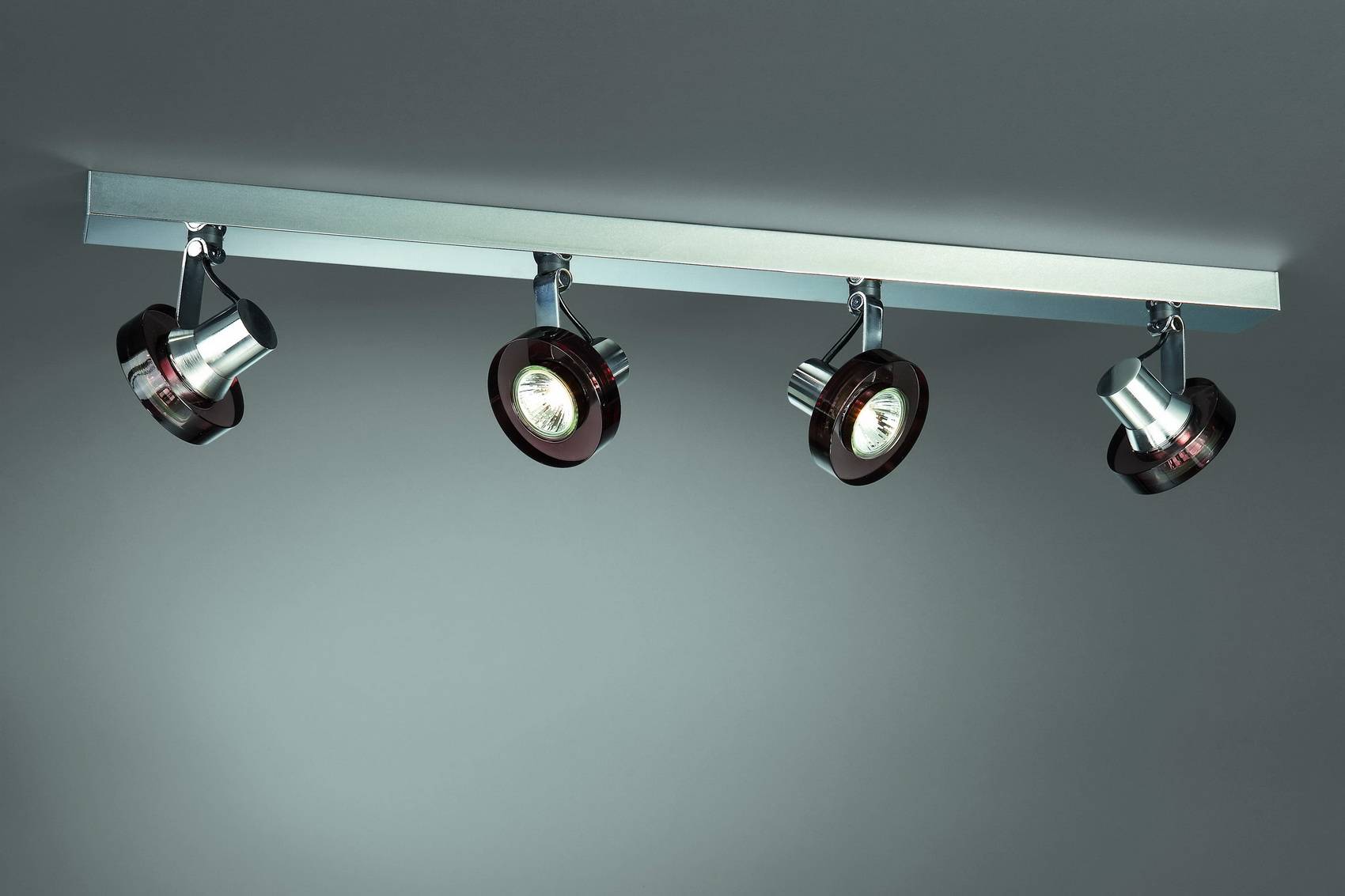

Поворотные
Большая часть точечных светильников имеет фиксированное положение лампочки. Но есть модели, в которых они могут поворачиваться. Называются они поворотными.
Используются в тех местах, где необходимо создать акцент на какой-то детали, подсветив ее. Например, чтобы не вещать над картинами бра, подсветить их можно с помощью поворотных точечных светильников. Также их можно установить во встроенном или обычном плательном шкафу — можно будет направлять свет в нужное место. Выбрать точечные светильники по этому признаку просто — их ставят там, где это необходимо. Устанавливать поворотные модели «просто так» вряд ли кто станет — стоят они значительно больше, ведь конструкция корпуса сложнее.
Способы крепления
На сегодняшний день используется три основных способа монтажа светильников — накладной, встраиваемый и подвесной. Рассмотрим их подробнее.
Накладной
Накладные светильники бывают разной конструкции и формы. К такому типу освещения можно отнести и тонкие светодиодные панели, и модели с плафоном, напоминающие миниатюрные люстры. Достоинством этого варианта является небольшое расстояние, которое измеряется между черновым и натяжным потолком.
Встраиваемый
Данный способ крепления, как правило, соответствует минималистичному стилю, ведь источники света в таком случае должны полностью скрыты натяжным перекрытием. Оборудование в таком случае должен монтироваться на заранее установленные пружинные защелки или крепежные кольца. Данное решение привлекает своей недорогой стоимостью.
Подвесной

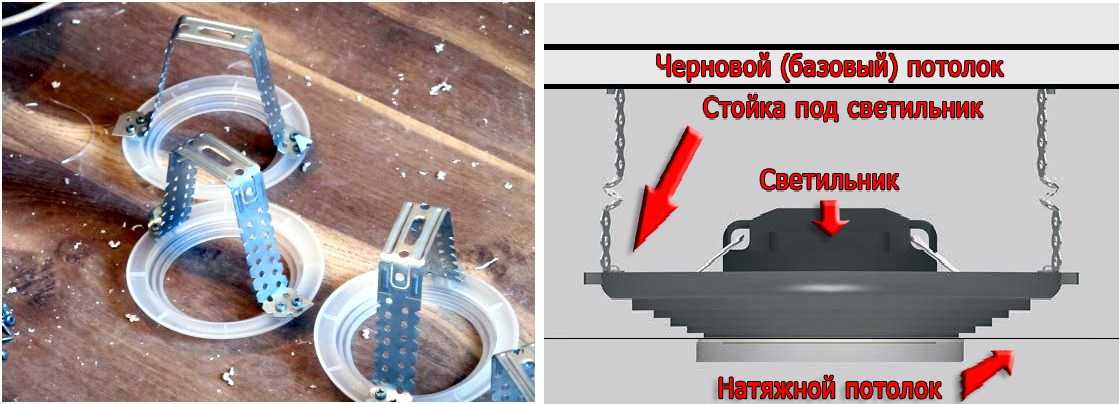

На черновой потолок нужно установить металлическое закладное крепление либо деревянная платформа, в которую нужно закрутить резьбовой штырь. Так и будет выполняется подвеска светодиодной люстры.
Как выбрать точечные светильники
Стандартные точечные светильники обладают регламентированным показателем защиты. В инструкции или на упаковке он обозначается аббревиатурой IP.
Числовые значения аббревиатуры
Рядом с отметкой проставляются две цифры:
- Первая цифра — защита от попадания в конструкцию твердых частиц. Диапазон значений от 0 до 5. Ноль подразумевает отсутствие защиты. Значения от 1 до 4 соответствуют размерам фракции частиц по убыванию, в диапазоне от 50 до 1 мм. Цифра 5 – защита от попадания пыли.
- Вторая цифра – степень влагозащиты, стандартные значения от 0 до 8. Показатели соответствуют интенсивности водяного потока. Ноль – без влагозащиты, а 8 означает, что устройство защищено от длительного погружения в воду.
Дополнительные факторы
- Подбирайте технику в едином стиле от одного производителя.
- Проверьте комплектность светоотражающего и охлаждающего элемента.
- Маломощные приборы 12 Вт требуют установки понижающего трансформатора.
- Сечение кабеля выбирают по специальным таблицам, отталкиваясь от суммарной мощности и количества ламп.
- Встраиваемые потолочные модели следует выбирать заблаговременно, чтобы корректно рассчитать высоту каркаса с учетом креплений и габаритных размеров трансформатора.
Правила размещения осветительных приборов определяют их количество и комплектацию при выборе.
Особенности осветительных приборов и правила выбора
Светильники, которые встраиваются в стену, представляют собой осветительные точечные установки, основная часть которых помещается в полость перекрытий. В результате сам светильник не выдается за пределы стены, что не мешают перемещению людей вблизи таких осветительных установок.
Подсветка лестницы
Особенности конструкции, а также установки таких приборов, позволяют получить следующее преимущества от использования таких светильников:
- сохранение свободного пространства;
- минимизация риска перемещения по некоторых участкам дома. Особенно это актуально для лестниц, которые в темное время суток представляют собой наибольшую опасность;
- создание качественной подсветки декоративного или дополнительного плана;
- возможность установки приборов своими руками;
- локальная подсветка участка пространства без использования массивных осветительных установок (например, люстр, настенных бра и т.д.).
Чтобы получить все эти преимущества, встраиваемые в стену светильники нужно правильно подобрать. Для этого следует опираться на следующее критерии выбора:
- цель использования светильников. С помощью таких изделий можно создать различные виды подсветки: декоративная, акцентирующая, рабочая и т.д. От того, какой вид подсветки требуется реализовать, будет зависеть модель прибора;
- место, где будет расположен прибор. Понятно, что он будет монтироваться в стену, но в доме много помещений, который могут иметь конкретные требования к осветительным установкам. К примеру, в ванной комнате, на лоджии или площадках лестниц, расположенных на улице, необходимо использовать только влагозащищенные приборы;
- тип лампочки. В такие устройства можно вкручивать как светодиодные, так и любые другие источники света;
- особенности интерьера. Внешний вид светильников, которые встраиваются в стены, должен гармонично смотреться в интерьере помещения или сада;
Встроенный светильник в интерьере
производитель. Чтобы избежать ненужных трат, следует приобретать осветительную продукцию проверенных производителей, который не первый год предлагают свою продукцию на рынке. Лучшими производителями данной продукции являются итальянская компания Artemide, а также Modular, Halla, iGuzzini и Vivo Luce.
Опираясь на эти критерии оценки, вы сможете подобрать себе светильники такого типа в любую комнату или на улицу. При этом он прослужит вам верой и правдой все отведенной производителем время эксплуатации. Для того, чтобы ваш выбор был более простым, рассмотрим основные моменты, которые касаются подобного рода осветительных установок.
Разновидности ламп по потреблению
Дизайнеры рекомендуют использовать энергосберегающие лампы и светодиоды. Они имеют ряд преимуществ, достаточно долго служат, не греются и не слепят. Однако, не для всех комнат можно применить эти источники света.
Если светильник выполнен из прочного качественного метала, тогда можно применить лампу накаливания. Это будет разумно в круглогодовой теплице, где необходимо тепло или в подвале.
220 В
Лампа накаливания. В стеклянной колбе расположена спираль, которая нагревается и дает яркий свет при поступлении тока.
- окрашенная, зеркальная, матовая колба;
- мощности – 25-150 Вт.
Матовые или окрашенные лампы вставляют в светильники в спальне или отдельной зоне комнаты для декора.
Достоинством является низкая стоимость, легкий монтаж.
Недостаток: греется, быстро выходит из строя.
Энергосберегающие
Галогенные, люминесцентные, светодиодные источники света.
Галогенные лампы применяют как дополнительное освещение одной зоны большой комнаты или же подсветка какого-либо предмета.
Показатели: мощность – 1-20 Вт, светоотдача 15-22 Лм/Вт, срок работы до 4 000 часов.
Люминесцентные – имеют разные оттенки света. Есть маркировка? в которой буква G-обозначает конструкцию со штырями, Е – резьба.
Характеристики: светоотдача 40-80 Лм/Вт, мощность до 80 Вт. Срок работы до 40000 часов.
LED-источник света. В основе лежит полупроводниковый кристалл. Недостатком является то, что со временем кристалл светит не так ярко.
Характеристики: мощность до 30 Вт, светоотдача 120 Лм/Вт, срок работы до 50000 часов.
Гипсокартонные потолки
Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.
В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.
Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.
Процесс подключения выполняется по следующей схеме:
- От распределительной коробки к месту расположения светильников протягивают электрические провода.
- Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
- В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
- Выводят концы прокинутого кабеля наружу, и подсоединяют приборы освещения.
Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.
Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы
Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.
Как поменять?
В ходе долгой эксплуатации световых потолочных приборов возникают ситуации, когда необходимо заменить лампочку или сам светильник. Можно обратиться к мастеру, который их устанавливал, а можно поменять всё необходимое и самостоятельно.
Как известно, светильник спрятан в специальной платформе за самим покрытием, и держится он не за натяжное покрытие, а за кольцевую платформу. Поступательными и плавными движениями, стараясь не касаться потолка, чтобы не осталось следов, отсоединяем светильник с одной стороны. В данном механизме есть фиксирующая пружина, которую необходимо придержать, чтобы она не проткнула потолочное полотно. После того, как одна пружина аккуратно вышла за пределы отверстия, то можно извлечь и весь светильник.
Далее он полностью отсоединяется от сети питания (предварительно нужно отключить подачу электричества в щитке). Затем меняется светильник на новый экземпляр. Подключив его к проводке, можно вставить его в исходное отверстие, опять придерживая пружины. После этого светильник готов к эксплуатации.
Если необходимо поменять только перегоревшую лампочку, а не весь светильник, то следует выполнить следующие действия:
- Первым шагом будет обесточивание сети, чтобы избежать несчастного случая. Далее нужно демонтировать основное внутренне кольцо, которое фиксирует лампу, потом взяться за цоколь и аккуратно, против часовой стрелки, вывернуть отработанную лампочку (если она с резьбой) или извлечь ее из патрона.
- Затем берётся исправная лампа и по часовой стрелке вкручивается в гнездо либо вставляется в патрон, это зависит от типа светильника.
- В случае необходимости замены целой люстры на потолке она также деликатно отсоединяется от крепления и сети питания, а далее снимается с опорного крюка. Новая люстра вешается в обратном порядке действий.
Натяжной потолок: что надо иметь в виду
Люстра — неотъемлемая часть интерьера; она придает комнате уют, при условии, что выбрана правильно, с учетом особенностей потолочной конструкции. Последняя состоит из пленки или ткани, растянутой по основе-профилю, и чувствительной к повышению температуры.
Тканевый потолок выдерживает нагрев до +80°C, сохраняя при этом свои эксплуатационные качества. У пленки запас прочности гораздо меньше: уже при +55°C она становится более эластичной, начинает темнеть и деформироваться. Поэтому, решая, какую люстру выбрать для натяжного потолка в зал, не следует забывать про следующие нюансы:
Ассортимент осветительных приборов достаточно велик. Кроме люстры можно использовать точечное освещение и светодиодные ленты.
Выбирать и приобретать люстру необходимо до монтажа потолков
Модели имеют разные виды крепежа, и мастера должны заранее учитывать способ крепления аксессуара.
Для сохранности натяжной конструкции важно, чтобы плафоны были направлены вниз или вбок, но никак не наверх.. Плафоны направлены вниз
Источник ivd.ru
Плафоны направлены вниз
Источник ivd.ru
Важно, чтобы светильник выделял как можно меньше тепла. В этом отношении оптимальны люстры с диодным освещением — во время работы они излучают наименьшее количество тепловой энергии.
Галогенные лампы не должны быть мощнее, чем 30 Вт, мощность ламп накаливания ограничивается 60 Вт
Для этих видов ламп действует еще одно ограничение: минимальное расстояние между ними и пленкой составляет не менее 30-40 см.
Типы точечных светильников
Характеристики держателей с резьбой
Резьбовые изделия — наиболее покупаемые варианты цоколей. Оборудуют ими торшеры, настольные лампы, светильники, фонари. В бра, малогабаритных настольных лампах, навесных светильниках и люстрах чаще используют лампу E14.
Лампы LED с таким переходником постепенно вытесняют из домашнего обихода лампы накаливания, «экономки».
Источник света с цоколем Е27 — более совершенный аналог 90 Вт лампы накаливания. При мощности 11 Вт, она выдает такую же освещенность, как и ее более мощный прототип
Для светильников большой мощности наиболее подходящими являются цоколи Е40. Их применяют в промышленных цехах, в уличном освещении.
Есть и менее востребованные виды резьбовых цоколей:
- Е10, Е12, Е17 — мелкие с диаметрами 10, 12 и 17 мм соответственно;
- Е5 — микроскопический с диаметром 5 мм;
- Е26 — средний.
Резьбовой цоколь прикреплен к колбе посредством клеевого соединения
Если потребуется заменить лампу, нужно делать это осторожно, иначе цоколь может отколоться. В случае когда такое все же произойдет, нужно обесточить осветительный прибор
Следующее, что нужно сделать — аккуратно выкрутить поврежденный цоколь при помощи плоскогубцев
А лучше во избежание подобных ситуаций советуют при замене лампы резьбу натирать графитом
Следующее, что нужно сделать — аккуратно выкрутить поврежденный цоколь при помощи плоскогубцев. А лучше во избежание подобных ситуаций советуют при замене лампы резьбу натирать графитом.

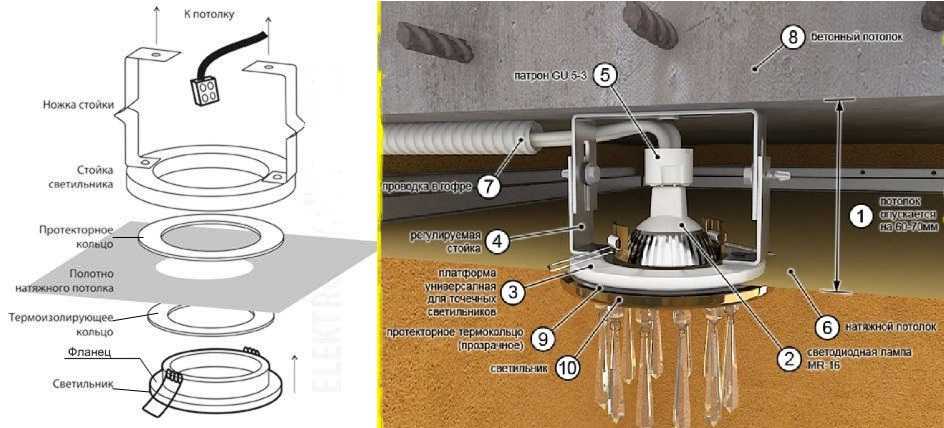

Особенности установки светильников на натяжной потолок
Фото в интерьере комнат
Особенности установки светильников в интерьере конкретных помещений.
Точечные светильники на кухне
Кухонное пространство требует много света. Желательна установка нескольких приборов с ярким и мягким световым потоком. Таким образом поучится создать на кухне достаточное количество освещения и одновременно добиться приятной обстановки.
При недостатке свободной площади, подсветкой можно оборудовать навесные шкафы кухонного гарнитура. Еще больше своеобразия придаст оформлению точечное освещение кухни в комбинации со светодиодной лентой разных цветовых оттенков.
На фото просторная кухня с натяжным потолком, оборудованным встраиваемыми точечными светильниками.
Точечные светильники в интерьере гостиной
В интерьере гостиной с потолочной люстрой лучше установить источники света, имеющие слабую мощность. Таким образом при выключенной люстре от светильников будет исходить приятное, мягкое и приглушенное свечение. В данном случае точечные приборы можно расположить только по одной стороне потолка.
Для зала без центральной люстры подойдет практически любая схема размещения световых источников например, в виде круга, квадрата, овала или даже ромба.
На фото точечные светильники на низком потолке в гостиной в интерьере квартиры.
Примеры в интерьере коридора
Обычно в дизайне прихожей предполагается максимально простое расположение осветительных приборов. Для узкого коридора подойдет один ряд из 3-х или 5-ти точечных светильников. В квадратном помещении уместна установка двух рядов, состоящих из 3-х или 4-х лампочек.
На фото дизайн узкого коридора с потолочными точечными светильниками, расположенными в один ряд.
Точечное освещение в спальне
Здесь будет отлично смотреться периметральное освещение. Хорошее решение – установить многоуровневый натяжной потолок, декорированный с помощью приглушенной подсветки. Светодиодная лента, монтированная по бокам потолочной плоскости, выигрышно дополнит точечные светильники.
Благодаря источникам света, в спальне дополнительно можно выделить зону с кроватью, туалетным столиком или гардеробом.
На фото накладные точечные светильники, установленные кругом на потолке над кроватью в интерьере спальни.
Виды ламп для светильников
Электрическая схема электропроводки для точечных потолочных светильников
До начала установки подвесного потолка, после выбора типа лампочек, расчета их мощности, количества светильников и точек их установки, разрабатывается схема электропроводки. При разработке электрической схемы необходимо учесть точки и способы соединения проводов между собой и со светильниками.
Так как из стены уже выходили провода, к которым ранее был подключен настенный светильник, то к этим проводам и было решено подключить потолочные светильники. Планировалась установка подвесного натяжного потолка из ПВХ, а провода выходили выше уровня натяжного потолка, и, следовательно, доступа к местам соединения проводов после монтажа потолка не будет. Поэтому все соединения проводов было решено выполнить самым надежным способом, скруткой с последующей пайкой оловянно-свинцовым припоем. Точки паек были отмечены на электрической схеме.
При выборе места для установки светильников и люстр в помещениях, в которых имеется телевизор или компьютер, нужно не забывать, что угол падения луча света равен углу отражения. С учетом этого правила светильники надо устанавливать в местах, исключающих их отражение на экране монитора, поэтому для выбора точек установки светильников, необходимо продумать, как будет расставлена мебель, в каком месте будет установлен телевизор или монитор компьютера.
При выборе лампочек на напряжение питания 220 В, установка дополнительных устройств не потребуется. В случае применения лампочек на напряжение питания 12 В, необходимо предусмотреть место, для установки трансформаторов или адаптеров с учетом их габаритных размеров и возможного к ним доступа для технического обслуживания или ремонта.
Внимание! Перед подключением точечных потолочных светильников, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы
