Принцип работы
Полупроводниковые или выпрямительные диоды имеют довольно простой принцип работы. Как мы уже говорили, диод изготовлен из кремния таким образом, что один его конец p-типа, а другой конец типа n. Это означает, что оба контакта имеют различные характеристики. На одном наблюдается избыток электронов, в то время как другой имеет избыток отверстий. Естественно, в устройстве есть участок, в котором все электроны заполняют определенные пробелы. Это означает, что внешние заряды отсутствуют. В связи с тем, что эта область обедняется носителями заряда и известна как объединяющий участок.
Фото – принцип работы
Несмотря на то, что объединяющий участок очень мал, (часто его размер составляет несколько тысячных долей миллиметра), ток не может протекать в нем в обычном режиме. Если напряжение подается так, что площадь типа p становится положительной, а тип n, соответственно, отрицательной, отверстия переходят к отрицательному полюсу и помогают электронам перейти через объединяющий участок. Точно так же электроны движутся к положительному контакту и как бы обходят объединительный. Несмотря на то, что все частицы движутся с разным зарядом в разном направлении, в итоге они образуют однонаправленный ток, что помогает выпрямить сигнал и предупредить скачки напряжения на контактах диода.
Если напряжение прикладывается к полупроводниковому диоду в противоположном направлении, ток не будет проходить по нему. Причина заключается в том, что отверстия привлекаются отрицательным потенциалом, который находится в области р-типа. Аналогично электроны притягиваются к положительному потенциалу, который применяется к области n-типа. Это заставляет объединяющий участок увеличиваться в размере, из-за чего поток направленных частиц становится невозможным.

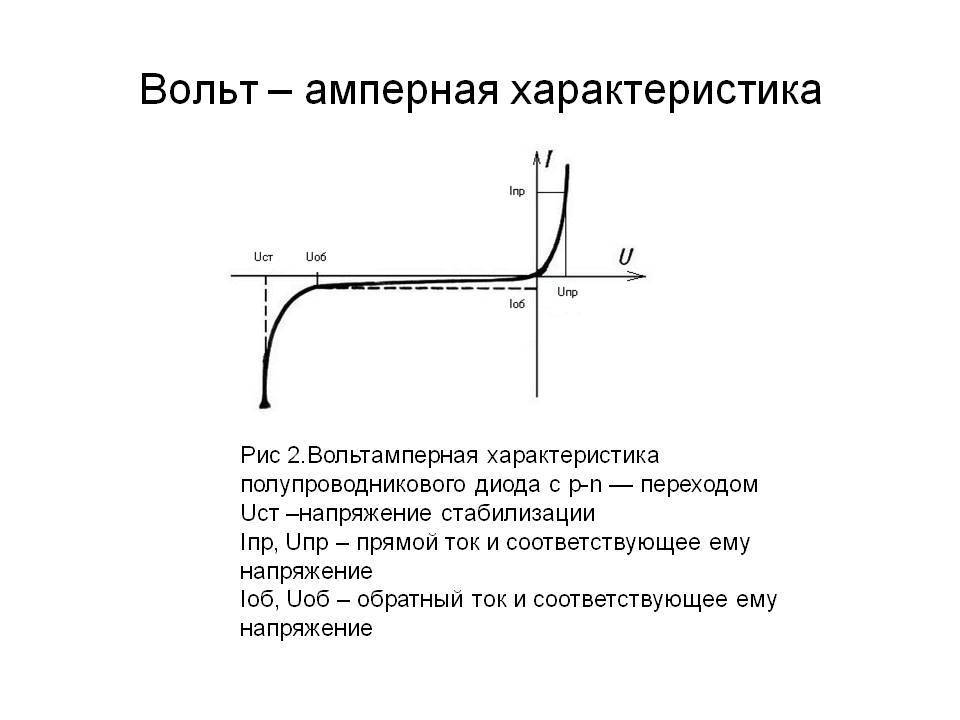

Фото – характеристики полупроводников
Маркировка диодов
Диод 1n5819: хаpaктеристики
Система обозначений полупроводниковых диодов включает в себя код, состоящий из букв и цифр.
Первая составляющая маркировки может быть представлена в виде цифры для приборов специального назначения или в виде буквы для приборов широкого применения.
Если в обозначении материала используется:
- Г или 1, то это германий и соединения германия;
- К или 2, это кремний и соединения кремния;
- А или 3 – арсенид галлия;
- И или 4 – фосфид индия.
Для обозначения второй цифры в маркировке используют:
- Д – в выпрямительных, импульсных;
- Ц – в выпрямительных столбах и мостах;
- В – в обозначениях варикапов;
- И – в туннельных;
- А – в СВЧ;
- С – в стабилитронах и стабисторах;
- Г– в генераторах шума;
- Л – в излучающих светодиодах.
Третий элемент хаpaктеризует основные признаки устройства, зависит от его подкласса. Например, 2Д204В – это диод кремниевый выпрямительный с постоянной и средней токовой величиной 0,3-10 А, номером разработки 04, группой В.
Электрические параметры
У каждого типа диодов есть свои рабочие и предельно допустимые параметры, согласно которым их выбирают для работы в той или иной схеме:
- Iобр – постоянный обратный ток, мкА;
- Uпр – постоянное прямое напряжение, В;
- Iпр max – максимально допустимый прямой ток, А;
- Uобр max – максимально допустимое обратное напряжение, В;
- Р max – максимально допустимая мощность, рассеиваемая на диоде;
- Рабочая частота, кГц;
- Рабочая температура, С.
Здесь приведены далеко не все параметры диодов, но, как правило, если надо найти замену, то этих параметров хватает.
Схема простого выпрямителя переменного тока на одном диоде
На вход выпрямителя подадим сетевое переменное напряжение, в котором положительные полупериоды выделены красным цветом, а отрицательные – синим. К выходу выпрямителя подключим нагрузку (Rн), а функцию выпрямляющего элемента будет выполнять диод (VD). При положительных полупериодах напряжения, поступающих на анод диода диод открывается. В эти моменты времени через диод, а значит, и через нагрузку (Rн), питающуюся от выпрямителя, течет прямой ток диода Iпр (на правом графике волна полупериода показана красным цветом).
При отрицательных полупериодах напряжения, поступающих на анод диода диод закрывается, и во всей цепи будет протекать незначительный обратный ток диода (Iобр). Здесь, диод как бы отсекает отрицательную полуволну переменного тока (на правом графике такая полуволна показана синей пунктирной линией).
В итоге получается, что через нагрузку (Rн), подключенную к сети через диод (VD), течет уже не переменный, поскольку этот ток протекает только в положительные полупериоды, а пульсирующий ток – ток одного направления. Это и есть выпрямление переменного тока. Но таким напряжением можно питать лишь маломощную нагрузку, питающуюся от сети переменного тока и не предъявляющую к питанию особых требований, например, лампу накаливания.
Будет интересно Диод 1n4007: характеристики, маркировка и datasheets
Напряжение через лампу будет проходить только во время положительных полуволн (импульсов), поэтому лампа будет слабо мерцать с частотой 50 Гц. Однако, за счет тепловой инертности нить не будет успевать остывать в промежутках между импульсами, и поэтому мерцание будет слабо заметным. Если же запитать таким напряжением приемник или усилитель мощности, то в громкоговорителе или колонках мы будем слышать гул низкого тона с частотой 50 Гц, называемый фоном переменного тока. Это будет происходить потому, что пульсирующий ток, проходя через нагрузку, создает в ней пульсирующее напряжение, которое и является источником фона.
Этот недостаток можно частично устранить, если параллельно нагрузке подключить фильтрующий электролитический конденсатор (Cф) большой емкости. Заряжаясь импульсами тока во время положительных полупериодов, конденсатор (Cф) во время отрицательных полупериодов разряжается через нагрузку (Rн). Если конденсатор будет достаточно большой емкости, то за время между импульсами тока он не будет успевать полностью разряжаться, а значит, на нагрузке (Rн) будет непрерывно поддерживаться ток как во время положительных, так и во время отрицательных полупериодов. Ток, поддерживаемый за счет зарядки конденсатора, показан на правом графике сплошной волнистой красной линией.
Силовой выпрямительный диод.
Но и таким, несколько сглаженным током тоже нельзя питать приемник или усилитель потому, что они будут «фонить», так как уровень пульсаций (Uпульс) пока еще очень ощутим. В выпрямителе, с работой которого мы познакомились, полезно используется энергия только половины волн переменного тока, поэтому на нем теряется больше половины входного напряжения и потому такое выпрямление переменного тока называют однополупериодным, а выпрямители – однополупериодными выпрямителями. Эти недостатки устранены в выпрямителях с использованием диодного моста.
Теория
Цель работы
Ознакомиться с основными фотометрическими величинами; ознакомиться с принципом работы фотометра; проверить выполнение закона Ламберта для источника света
Полупроводниковые диоды и стабилитроны
Выпрямительные диоды и стабилитроны представляют собой полупроводниковые приборы с одним электронно-дырочным переходом (p–n-переходом).
Одним из свойств p–n-перехода является способность изменять свое сопротивление в зависимости от полярности напряжения внешнего источника. Причем разница сопротивлений при прямом и обратном направлениях тока через p–n-переход может быть настолько велика, что в ряде случаев, например для силовых диодов, можно считать, что ток протекает через диод только в одном направлении – прямом, а в обратном направлении ток настолько мал, что им можно пренебречь. Прямое направление – это когда электрическое поле внешнего источника направлено навстречу электрическому полю p–n- перехода, а обратное – когда направления этих электрических полей совпадают. Полупроводниковые диоды, использующие вентильное свойство p–n-перехода, называются выпрямительными диодами и широко используются в различных устройствах для выпрямления переменного тока.
Вольт-амперная характеристика (ВАХ) идеализированного p–n-перехода описывается известным уравнением
где \(I_0\) – обратный ток p–n-перехода; \(q\) – заряд электрона \(q=1,6\cdot 10^{-19}\ Кл\); \(k\) – постоянная Больцмана \(k = 1,38⋅10^{-23} Дж\cdot град\); \(T\) – температура в градусах Кельвина.
Графическое изображение этой зависимости представлено на рис. 1.1.
Вольт-амперная характеристика имеет явно выраженную нелинейность, что предопределяет зависимость сопротивления диода от положения рабочей точки.

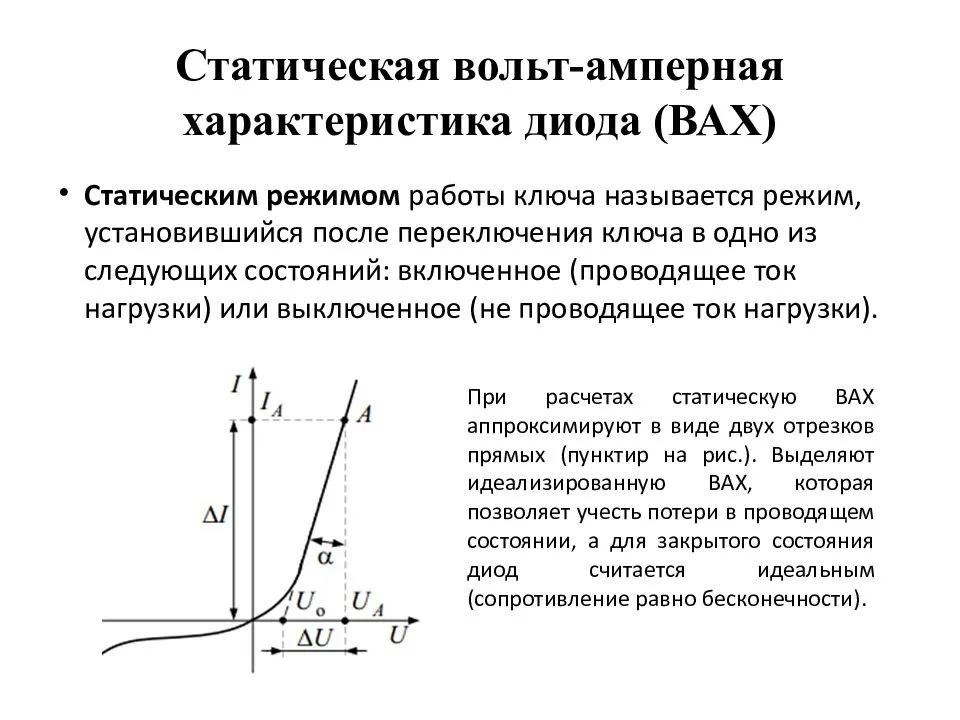

Различают сопротивление статическое \(R_{ст}\) и динамическое \(R_{дин}\). Статическое сопротивление \(R_{ст}\), например в точке А (рис. 1.1), определяется как отношение напряжения \(U_A\) и тока \(I_A\), соответствующих этой точке: \(R_{ст} = \frac{U_A}{I_A} = tg{\alpha}\)
Динамическое сопротивление определяется как отношение приращений напряжения и тока (рис. 1.1): \(R_{дин} = \frac{\Delta U}{\Delta I}\);
Рис. 1.1
При малых значениях отклонений \(∆U\) и \(ΔI\) можно пренебречь нелинейностью участка АВ характеристики и считать его гипотенузой прямоугольного треугольника АВС, тогда \(R_{дин} = tgβ\).
Если продолжить линейный участок прямой ветви вольт-амперной характеристики до пересечения с осью абсцисс, то получим точку \(U_0\) – напряжение отсечки, которое отделяет начальный пологий участок характеристики, где динамическое сопротивление \(R_{дин}\) сравнительно велико от круто изменяющегося участка, где \(R_{дин}\) мало.
При протекании через диод прямого тока полупроводниковая структура нагревается, и если температура превысит при этом предельно допустимое значение, то произойдет разрушение кристаллической решетки полупроводника и диод выйдет из строя. Поэтому величина прямого тока диода ограничивается предельно допустимым значением \(I_{пр.max}\) при заданных условиях охлаждения.
Если увеличивать напряжение, приложенное в обратном направлении к диоду, то сначала обратный ток будет изменяться незначительно, а затем при определенной величине \(U_{проб}\) начнется его быстрое увеличение (рис. 1.2), что говорит о наступлении пробоя p–n-перехода. Существуют несколько видов пробоя p–n-перехода в зависимости от концентрации примесей в полупроводнике, от ширины p–n-перехода и температуры:
- обратимый (электрический пробой);
- необратимые (тепловой и поверхностный пробои).
Необратимый пробой для полупроводникового прибора является нерабочим и недопустимым режимом.
Рис. 1.2
Поэтому в паспортных данных диода всегда указывается предельно допустимое обратное напряжение \(U_{проб}\) (напряжение лавинообразования), соответствующее началу пробоя p–n-перехода. Обратное номинальное значение напряжения составляет обычно \(0,5\ U_{проб}\) и определяет класс прибора по напряжению. Так, класс 1 соответствует 100 В обратного напряжения, класс 2 – 200 В и т. д.
В некоторых случаях этот режим пробоя используют для получения круто нарастающего участка ВАХ, когда малому приращению напряжения \(∆U\) соответствует большое изменение тока \(ΔI\) (рис. 1.2). Диоды, работающие в таком режиме, называются стабилитронами, т. к. в рабочем диапазоне при изменении обратного тока от \(i_{обр. min}\) до \(i_{обр. max}\) напряжение на диоде остается почти неизменным, стабильным. Поэтому для стабилитронов рабочим является участок пробоя на обратной ветви ВАХ, а напряжение пробоя (напряжение стабилизации) является одним из основных параметров.
Мощные германиевые диоды, выпрямители
Для изготовления полупроводникового перехода в диодах, – это основа основ работы прибора, – используются несколько основных методов: диффузия (сплавление n и p-легированных материалов) и планарная эпитаксия. Первый метод считается устаревшим и сейчас не применяется. При его использовании не удавалось снизить емкость запертого перехода, и это значительно ограничивало верхнюю рабочую частоту диода. На низкой частоте, например, промышленной 50-60 Гц, диоды вполне успешно работали в мощных выпрямителях.
Позже появился метод ионного легирования тонких кристаллов (планарная эпитаксия) и удалось значительно повысить диапазон частот, так как при новом методе паразитная емкость, о которой только что говорилось, оказалась, соответственно, ниже. Это никак не повлияло на мощность приборов, о чем еще будет сказано дальше.
Применение диодов
Не следует думать, что диоды применяются лишь как выпрямительные и детекторные приборы. Кроме этого можно выделить еще множество их профессий. ВАХ диодов позволяет использовать их там, где требуется нелинейная обработка аналоговых сигналов. Это преобразователи частоты, логарифмические усилители, детекторы и другие устройства. Диоды в таких устройствах используются либо непосредственно как преобразователь, либо формируют характеристики устройства, будучи включенными в цепь обратной связи. Широкое применение диоды находят в стабилизированных источниках питания, как источники опорного напряжения (стабилитроны), либо как коммутирующие элементы накопительной катушки индуктивности (импульсные стабилизаторы напряжения).
Выпрямительные диоды.
С помощью диодов очень просто создать ограничители сигнала: два диода включенные встречно – параллельно служат прекрасной защитой входа усилителя, например, микрофонного, от подачи повышенного уровня сигнала. Кроме перечисленных устройств диоды очень часто используются в коммутаторах сигналов, а также в логических устройствах. Достаточно вспомнить логические операции И, ИЛИ и их сочетания. Одной из разновидностей диодов являются светодиоды. Когда-то они применялись лишь как индикаторы в различных устройствах. Теперь они везде и повсюду от простейших фонариков до телевизоров с LED – подсветкой, не заметить их просто невозможно.
Будет интересно Как устроен туннельный диод?
Параметры диодов
Параметров у диодов достаточно много и они определяются функцией, которую те выполняют в конкретном устройстве. Например, в диодах, генерирующих СВЧ колебания, очень важным параметром является рабочая частота, а также та граничная частота, на которой происходит срыв генерации. А вот для выпрямительных диодов этот параметр совершенно не важен. Основные параметры выпрямительных диодов приведены в таблице ниже.
Таблица основных параметров выпрямительных диодов.
В импульсных и переключающих диодах важна скорость переключения и время восстановления, то есть скорость полного открытия и полного закрытия. В мощных силовых диодах важна рассеиваемая мощность. Для этого их монтируют на специальные радиаторы. А вот диоды, работающие в слаботочных устройствах, ни в каких радиаторах не нуждаются. Но есть параметры, которые считаются важными для всех типов диодов, перечислим их:
- U пр.– допустимое напряжение на диоде при протекании через него тока в прямом направлении. Превышать это напряжение не стоит, так как это приведёт к его порче.
- U обр.– допустимое напряжение на диоде в закрытом состоянии. Его ещё называют напряжением пробоя. В закрытом состоянии, когда через p-n переход не протекает ток, на выводах образуется обратное напряжение. Если оно превысит допустимое значение, то это приведёт к физическому «пробою» p-n перехода. В результате диод превратиться в обычный проводник (сгорит).
Очень чувствительны к превышению обратного напряжения диоды Шоттки, которые очень часто выходят из строя по этой причине.
Обычные диоды, например, выпрямительные кремниевые более устойчивы к превышению обратного напряжения. При незначительном его превышении они переходят в режим обратимого пробоя. Если кристалл диода не успевает перегреться из-за чрезмерного выделения тепла, то изделие может работать ещё долгое время.
- I пр.– прямой ток диода. Это очень важный параметр, который стоит учитывать при замене диодов аналогами или при конструировании самодельных устройств. Величина прямого тока для разных модификаций может достигать величин десятков и сотен ампер. Особо мощные диоды устанавливают на радиатор для отвода тепла, который образуется из-за теплового действия тока. P-N переход в прямом включении также обладает небольшим сопротивлением. На небольших рабочих токах его действие не заметно, но вот при токах в единицы-десятки ампер кристалл диода ощутимо нагревается. Так, например, выпрямительный диодный мост в сварочном инверторном аппарате обязательно устанавливают на радиатор.
- I обр.– обратный ток диода. Обратный ток – это так называемый ток неосновных носителей. Он образуется, когда диод закрыт. Величина обратного тока очень мала и его в подавляющем числе случаев не учитывают.
- U стаб.– напряжение стабилизации (для стабилитронов). Подробнее об этом параметре читайте в статье про стабилитрон.
Будет интересно SMD транзисторы
Кроме того следует иметь в виду, что все эти параметры в технической литературе печатаются и со значком “max”. Здесь указывается предельно допустимое значение данного параметра. Поэтому подбирая тип диода для вашей конструкции необходимо рассчитывать именно на максимально допустимые величины.
Диоды высокого тока.
Классификация и обозначение полупроводниковых диодов
Обозначение отечественных полупроводниковых диодов представляет собой буквенно-цифровой код, состоящий в основном из пяти элементов.
Условные обозначения некоторых типов полупроводниковых диодов.
Первый элемент – буква или цифра (реже) обозначает материал полупроводника, из которого изготовлен диод. В качестве таких элементов используют:
Г или 1 – германий или его соединения;
К или 2 – кремний или его соединения;
А или 3 – соединения галлия (например, арсенид галлия GaAs);
И или 4 – соединения индия (например, фосфид индия InP).
Второй элемент – буква, обозначающая подкласс полупроводникового диода:
Д – диод выпрямительный или импульсный;
Ц – выпрямительные столбы и блоки;
В – варикапы;
И – туннельные диоды;
А – сверхвысокочастотные диоды;
С – стабилитрон;
Г – генераторы шума;
Л – излучающие оптоэлектронные приборы;
О – оптопара.
Третий элемент – цифра, обозначающая основные функциональные возможности прибора. В зависимости от подкласса прибора данный элемент (цифра) обозначает различную характеристику.
Для подкласса выпрямительных или импульсных диодов Д:
1 – выпрямительные диоды с постоянным или средним значением прямого тока не более 0,3 А;
2 — выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не более 10 А;
4 – импульсные диоды с временем восстановления обратного сопротивления выше 500 нс;
5 – импульсные диоды с временем восстановления обратного сопротивления более 150 нс, но не выше 500 нс;
6 – импульсные диоды с временем восстановления обратного сопротивления более 30 нс, но не выше 150 нс;
7 – импульсные диоды с временем восстановления обратного сопротивления более 5 нс, но не выше 30 нс;
8 – импульсные диоды с временем восстановления обратного сопротивления более 1 нс, но не выше 5 нс;
9 – импульсные диоды с эффективным временем жизни неосновных носителей заряда меньше 1 нс.
Для подкласса выпрямительных столбов и блоков Ц:
1 – для столбов с постоянным или средним значением прямого тока не более 0,3 А;
2 – для столбов с постоянным или средним значением прямого тока от 0,3 до 10 А;
3 – для блоков с постоянным или средним значением прямого тока не более 0,3 А;
4 – для блоков с постоянным или средним значением прямого тока от 0,3 до 10 А.
Для подкласса варикапов В;
1 – подстроечные варикапы;
2 – умножительные варикапы.
Для подкласса туннельных диодов И:
1 – усилительные туннельные диоды;
2 – генераторные туннельные диоды;
3 – переключательные туннельные диоды;
4 – обращенные диоды.
Для подклассов сверхвысокочастоных диодов А:
1 – смесительные диоды;
2 – детекторные диоды;
3 – усилительные диоды;
4 – параметрические диоды;
5 – переключательные или ограничительные диоды;
6 – умножительные и настроечные диоды;
7 – генераторные диоды;
8 – импульсные диоды.
Для подкласса стабилитронов С:
1 – стабилитрон мощностью до 0,3 Вт и напряжением стабилизации до 10 В;
2 – стабилитрон мощностью до 0,3 Вт и напряжением стабилизации от 10 до 100 В;
3 – стабилитрон мощностью до 0,3 Вт и напряжением стабилизации более 100 В;
4 – стабилитрон мощностью от 0,3 Вт до 5 Вт и напряжением стабилизации до 10 В;
5 – стабилитрон мощностью от 0,3 Вт до 5 Вт и напряжением стабилизации от 10 до 100 В;
6 – стабилитрон мощностью от 0,3 Вт до 5 Вт и напряжением стабилизации более 100 В;
7 – стабилитрон мощностью от 5 Вт до 10 Вт и напряжением стабилизации до 10 В;
8 – стабилитрон мощностью от 5 Вт до 10 Вт и напряжением стабилизации от 10 до 100 В;
9 – стабилитрон мощностью от 5 Вт до 10 Вт и напряжением стабилизации более 100 В;
Для подкласса генераторов шума Г:
1 – низкочастотные генераторы шума;
2 – высокочастотные генераторы шума.
Для подкласса излучающих оптоэлектронных приборов Л:
1 – инфракрасный излучающий диод;
2 – инфракрасный излучающий модуль;
3 – светоизлучающий диод;
4 – знаковый индикатор;
5 – знаковое табло;
6 – шкала;
7 – экран;
Для подкласса оптопар О;
Р – резисторная оптопара;
Д – диодная оптопара;
Т – транзисторная оптопара.
Четвёртый элемент – двух или трёхзначное число обозначающее порядковый номер разработки.
Пятый элемент – буква, обозначающая разброс параметров приборов, изготовленных по единой технологии.
Кроме данных пяти элементов могут быть присвоены дополнительные параметры:
— цифры от 1 до 9, для обозначения модификаций прибора, приводящих к изменению его конструкции или электрических параметров;
— буква С для обозначения сборок – наборов однотипных приборов, не соединённых электрически или соединённые однотипными выводами.
Рассмотрим основные типы полупроводниковых приборов, принцип их действия, основные параметры и характеристики.
Назначение
Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:
- Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
- Диодные детекторы получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
- Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.
- Переключатели, созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
- Создание диодной искрозащиты. Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.
Использование диодов в электронике на сегодняшний день весьма широко, поскольку фактически ни одна современная разновидность электронного оборудования не обходится без этих элементов.
Метод 2: Подход с постоянным падением напряжения
Когда мы используем метод, описанный в предыдущем разделе, мы анализируем схему, как будто диоды идеальны, то есть они работают для тока как идеальные односторонние клапаны. Мы можем сделать этот метод намного более реалистичным, просто добавив идеальную батарею, которая представляет падение напряжения на диоде.

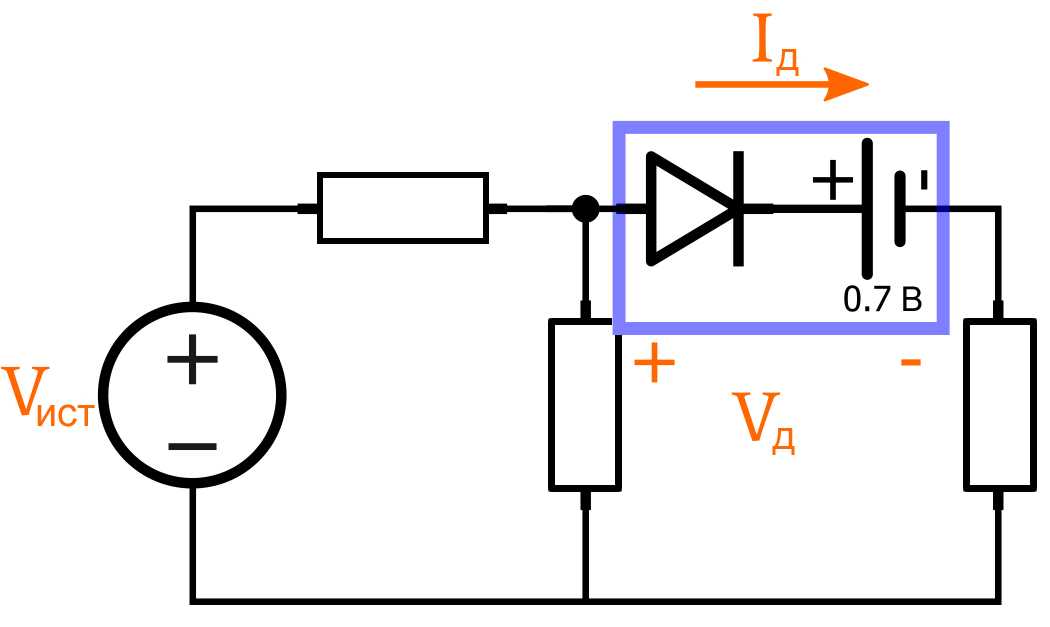

Батарея становится внутренней частью всего компонента диода, как показано на следующей схеме.
Рисунок 3 – Условное обозначение диода представляет идеальный диод, и батарея делает две вещи: она изменяет пороговое условие для проводимости и создает падение напряжения, которое присутствует, когда диод проводит ток.
Поскольку напряжение идеальной батареи является фиксированным и постоянным, этот метод анализа соответствует упрощенной модели диода, состоящей из двух дискретных состояний: если напряжение между анодом и катодом на диоде меньше 0,7 В, диод заперт и действует как разомкнутая цепь; если напряжение больше или равно 0,7 В, диод проводит ток с нулевым сопротивлением, но вызывает падение напряжения на 0,7 В (вам не обязательно использовать значение 0,7 В в качестве постоянного падения напряжения, но это стандартный выбор для типовых кремниевых диодов).
Понимание модели с постоянным падением напряжения
Если вам непонятно, как работает эта модель, обратите внимание, что полярность батареи противоположна направлению прямого тока, протекающего через диод. Таким образом, ток не может течь от анода к катоду, пока прямое напряжение не превысит напряжение батареи, а это означает, что батарея создает пороговое условие для проводимости диода. Также обратите внимание, что батарея не создает паразитный ток, который мешает нашему анализу схемы, потому что идеальный диод не позволяет току течь в направлении от катода к аноду
Также обратите внимание, что батарея не создает паразитный ток, который мешает нашему анализу схемы, потому что идеальный диод не позволяет току течь в направлении от катода к аноду. После перехода в режим проводимости напряжение батареи становится обычным падением напряжения
Опять же, давайте рассмотрим полярность батареи. Представьте себе резистор на месте батареи; мы представили бы падение напряжения на резисторе, нарисовав плюс слева и минус справа, и мы знаем, что эта ориентация указывает на падение напряжения при движении по пути прохождения тока. Батарея имеет ту же ориентацию полярности, и, таким образом, она также представляет падение напряжения, в этом случае вызванное диодом, а не резистора
После перехода в режим проводимости напряжение батареи становится обычным падением напряжения. Опять же, давайте рассмотрим полярность батареи. Представьте себе резистор на месте батареи; мы представили бы падение напряжения на резисторе, нарисовав плюс слева и минус справа, и мы знаем, что эта ориентация указывает на падение напряжения при движении по пути прохождения тока. Батарея имеет ту же ориентацию полярности, и, таким образом, она также представляет падение напряжения, в этом случае вызванное диодом, а не резистора.
