В статье рассказано о том, как построить трёхфазный (однофазный) генератор 220/380 В на базе асинхронного электродвигателя переменного тока. Трехфазный асинхронный электродвигатель, изобретённый в конце 19-го века русским учёным-электротехником М.О. Доливо-Добровольским, получил в настоящее время преимущественное распространение и в промышленности, и в сельском хозяйстве, а также в быту.

Асинхронные электродвигатели – самые простые и надёжные в эксплуатации. Поэтому во всех случаях, когда это допустимо по условиям электропривода и нет необходимости в компенсации реактивной мощности, следует применять асинхронные электродвигатели переменного тока.

Асинхронные электродвигатели с фазным ротором являются более дорогостоящими устройствами, требуют квалифицированного обслуживания, менее надёжны, а потому применяются только в тех отраслях производства, в которых без них обойтись нельзя. По этой причине они мало распространены, и мы их в дальнейшем рассматривать не будем.

Генератор асинхронного или индукционного типа представляет собой особую разновидность устройств, использующую переменный ток и имеющую способность воспроизведения электроэнергии. Главной особенностью является совершение довольно быстрых поворотов, которые делает ротор, по скорости вращения этого элемента он в значительной степени превосходит синхронную разновидность.

Одним из главных преимуществ является возможность использования данного устройства без существенных преобразований схемы или длительного настраивания.

Однофазную разновидность индукционного генератора можно подключить путем подачи на него необходимого напряжения, для этого потребуется подсоединение его к источнику питания. Однако, ряд моделей производит самовозбуждение, эта способность позволяет им функционировать в режиме, независимом от каких-либо внешних источников.

Осуществляется это благодаря последовательному приведению конденсаторов в рабочее состояние.

Для использования газа в качестве источника энергии потребуется специальное оборудование и специальные навыки, в этом случае лучше обратиться к специалистам. Если же вам что-то непонятно, пишите мне!

Запуск и проверка

Самое главное в дальнейшем – выбрать правильное место для установки мачты. Она должна располагаться строго вертикально. Генератор с лопастями размещается как можно выше, где ветер более сильный. Проследите, чтобы рядом не было лесопосадок, отдельно стоящих деревьев, домов и крупных сооружений, загораживающих воздушные потоки – при наличии каких-либо помех разместите ветрогенератор на удалении от них.

Как только ветрогенератор придет в движение, необходимо сделать следующее – подключить к отводу генератора мультиметр и проверить наличие напряжения. Теперь система готова к полноценной эксплуатации, остается только определиться, какое напряжение будет подаваться в дом и как это будет происходить.

Все ли ветрогенераторы одинаковые?

Если учитывать работу устройства, то она одинаковая у всех видов ветрогенераторов. Но различия все-таки есть, которые кроются в лопастной системе

Если говорить о конструкциях для бытового использования, то здесь необходимо уделить внимание материалу, который будет использоваться для конструирования лопастей. Помимо этого, эффективность оборудования зависит от количества лопастей, шагового признака винта и направлений оси движения, относительно земли. Многие ветрогенераторные устройства относятся к одно-, двух-, трех- и многолопастным конструкциям

Некоторые, вообще, их не имеют, а вместо лопастей они оборудованы специальным парусом, который улавливает потоки ветра. За этим парусом находятся поршни, запускающие гидросистему, которая и производит электричество

Многие ветрогенераторные устройства относятся к одно-, двух-, трех- и многолопастным конструкциям. Некоторые, вообще, их не имеют, а вместо лопастей они оборудованы специальным парусом, который улавливает потоки ветра. За этим парусом находятся поршни, запускающие гидросистему, которая и производит электричество.

КПД таких устройств намного выше, чем у лопастных моделей. Что касается их, то они придерживаются такого принципа, чем меньше количество лопастей на установке, тем больший объем энергии может произвести генератор.

Выбор генератора

Прежде чем переходить к непосредственным работам по конструированию модели с учетом пошаговой инструкции, как сделать ветрогенератор, потребуется определиться с основным движущим элементом.

Сердце всей системы можно выбрать на свое усмотрение, не исключаются такие детали как:

Тракторный генератор.
Составляющая от ПК или ЭВМ.
Мотор от дворников автомобиля.
Элементы от старой стиральной машины.

При желании можно купить заводскую модель в специализированном магазине, но максимально сэкономить бюджет семьи без подручных материалов не получится.

~~Отвертка крестообразный наконечник Xiaomi MJJXLSD002QW~~

Конструкция роторного типа

Ветрогенераторы являются эффективным и экологически чистым источником энергии. Построив свой собственный ветрогенератор роторного типа, вы можете использовать энергию ветра для генерации электричества.

Список материалов:

Лопасти ротора (3-5 штук): деревянные или пластиковые лопасти длиной около 1-2 метров.
Генератор: постоянный магнитный генератор мощностью от 100 до 500 Вт.
Конструкционные элементы: металлические трубы, крепежные элементы, болты и гайки.
Ветродвигатель: чтобы определить наиболее подходящее место для установки ветрогенератора, вам понадобится ветродвигатель, который можно приобрести или сделать самостоятельно.

Исследование и планирование:

Определите доступность ветра в вашем районе. Проведите исследование скорости ветра в различное время года.
Определите требуемую мощность генератора, исходя из вашего энергетического потребления.
Сделайте чертежи и планы для конструкции ветрогенератора роторного типа, учитывая размеры и форму лопастей, длину и диаметр ротора, и выбранный генератор.

Изготовление лопастей:

Используйте шаблон для лопастей и вырежьте нужное количество лопастей из дерева или пластика.
Сформируйте профиль лопастей, чтобы обеспечить оптимальную эффективность работы ротора. Рассмотрите использование аэродинамических принципов для оптимизации формы лопастей.

Сборка ротора:

Соедините лопасти с центральной осью ротора, используя крепежные элементы и болты.
Убедитесь, что лопасти расположены симметрично и равномерно вокруг оси.

Установка генератора:

Создайте крепление для генератора, используя металлические трубы и крепежные элементы.
Установите генератор на вершине ротора и прочно закрепите его.

Соедините выводы генератора с контроллером заряда батарей или инвертором для преобразования энергии переменного тока в постоянный ток.
Установите батареи для хранения сгенерированной энергии и соедините их с системой.

Создание ветрогенератора своими руками — увлекательное и полезное занятие, которое поможет вам использовать возобновляемую энергию и снизить затраты на электричество. Вы сможете наслаждаться процессом его создания и получить удовольствие от использования энергии, созданной с помощью природной силы. Таким образом, ветрогенератор своими руками — это не только экологически чистое решение, но и увлекательное хобби, которое может стать важным шагом в направлении устойчивого будущего.

Горизонтальные модели

В отличие от вертикальных генераторов самодельные ветрогенераторы с пропеллером имеют больший КПД при увеличении оборотов лопастей. Но многочисленные и узкие элементы винта не способствуют лучшей работе: при сильном напоре ветра они не успевают раскручивать вал из-за образующейся перед винтом воздушной подушки.

Многолопастные ветрогенераторы для дома своими руками лучше делать в местности с не слишком сильными ветрами. Если сила ветра в регионе часто превышает 10-15 м в секунду, имеет смысл построить ветряк с 2-3 лопастями. Оба типа способны начинать работу при скорости потока воздуха около 2-3 м в секунду.

Горизонтальная модель требует установки высокой мачты (6-12 м). Чтобы избежать высотных работ при обслуживании, народные умельцы устанавливают в основании мачты простейший складной механизм — ось. Для устойчивости конструкции при сильной ветровой нагрузке необходимы вантовые растяжки, удерживающие стойку в вертикальном положении.

Гондола с генератором и пропеллером должна быть закреплена на подшипнике и обеспечена флюгерным оперением, чтобы винт всегда занимал выгодное положение относительно ветра. Кабели, по которым будет отводиться ток, следует расположить так, чтобы они не перекручивались при вращении гондолы, не создавали помех и не были разорваны. Поэтому их проводят внутри трубчатой мачты.

Разновидности генераторов

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

автомобильный генератор на 12 V;
гелиевый или кислотный аккумулятор на 12 V;
полугерметичный выключатель разновидности «кнопка» на 12 V;
преобразователь 700 W – 1500 W и 12V – 220V;
ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
автомобильный вольтметр (можно любой);
болты с гайками и шайбами;
провода сечением 4 квадратных мм и 2,5 квадратных мм;
два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

экономична;
элементы легко можно поменять на новые или отремонтировать;
особые условия для функционирования не нужны;
надежная в эксплуатации;
обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Собственная электростанция для дачи

А вот изготовление более мощного ветрогенератора придётся начать с покупки ведра и это не розыгрыш. Да, для начала, придётся купить обычное оцинкованное ведро. Это, конечно, в том случае, если такое прохудившееся ведро не завалялось где-либо в сарае. Размечаем его на четыре части и делаем ножницами по металлу прорези, так, как это показано на рис.4.

Ведро крепится за днище к шкиву генератора. Крепить следует четырьмя болтами, расположив их строго симметрично и на одном расстоянии от оси вращения, что позволит избежать дисбаланса.

Итак, практически всё готово, осталось выполнить следующие действия:

Отогнуть металл на прорезях, чтобы получить лопасти. Если чаще всего господствует сильный ветер, достаточно слегка отогнуть бока. Если ветер слабый, отогнуть можно и посильнее. В любом случае, величину изгиба можно отрегулировать позднее;
Соединить все необходимые приборы (кроме генератора) так, как это показано на рис.5;
Закрепить генератор с идущими от него проводами на мачте;
Укрепить мачту;
Подсоединить провода, идущие от генератора, к контроллеру.

Всё. Изготовленный своими руками ветрогенератор готов к работе.

Модель из автомобильного генератора

Существует несколько принципиально важных моментов, касающихся сборки подобного типа приспособления. Чтобы добиться хорошей эффективности устройства, нужно переделать генератор и оснастить его постоянными магнитами.

Движущие элементы следует создавать с учетом мощности мотора, если заготовки будут очень тяжелыми, то на малых оборота ветрогенератор может заклинивать. Для конструирования лопастей отлично подойдет труба большого диаметра из дюраля, этот материал отличается высокими показателями долговечности.

Крепеж должен быть максимально надежным, дело касается не только стягивающих составляющих, но и стоек, их жесткость подгоняется соответственно нагрузке приспособления.

~~Зубило скарпель JCB JCL008~~

Уход за ветряком

В качестве регулярного ухода за конструкцией проводятся следующие процедуры:

смазывание движущихся частей (не реже 2 раз в году)
подкручивание болтов и электрических соединений
проверка механизмов на ржавчину и ослабленные растяжки
контроль поломки лопастей

Наиболее частым повреждением ветряка является отрыв лопасти. Зимой на них появляется корка льда. Частая их очистка продлит срок службы конструкции. Покраска деталей производится по необходимости. Раз в год нужно полностью осматривать конструкцию на предмет повреждений.

Самодельный ветряк сильно отличается по значениям мощности от заводских изделий. Это объясняется неточными расчетами. Горизонтальный ветряк при теоретической мощности 101 Вт будет выдавать лишь 90, а вертикальный при 69 Вт – около 60.

Таким образом, сборка вертикального ветряка является довольно простым вариантом обеспечения жилого дома электроэнергией. Это объясняется простотой сборки конструкции, дешевизной проекта и высокой эффективностью работы устройства. К тому же, обслуживание он требует минимальное, а электричество вырабатывает постоянно. О том, как сделать ветряк самостоятельно, представлено на видео:

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Расчет мультипликатора

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

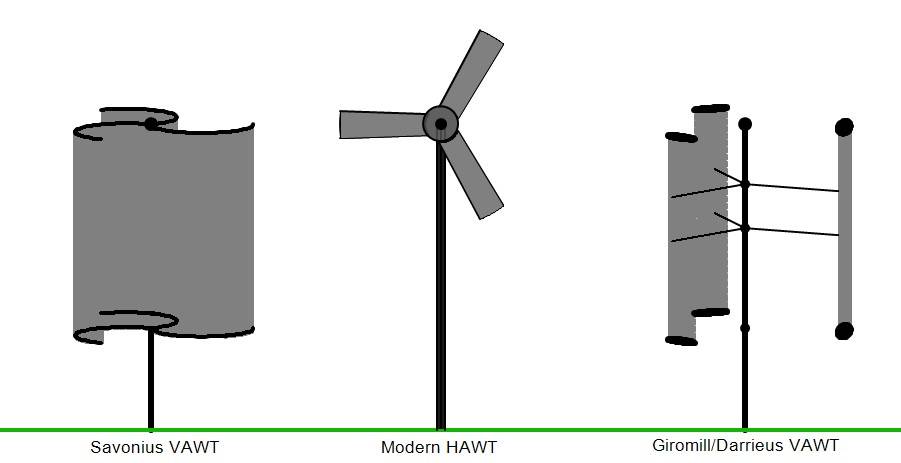

В зависимости от типа конструкции различают ветряные генераторы:

с вертикальной осью вращения;
с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
Прочный пластик (два диска диаметром 60 см).
Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
Для основы – ступица автомобильная.
Гайки, шайбы винты для крепления.

Оборудование и инструмент:

Лобзик.
Болгарка.
Дрель.
Отвёртка.
Ключи.
Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

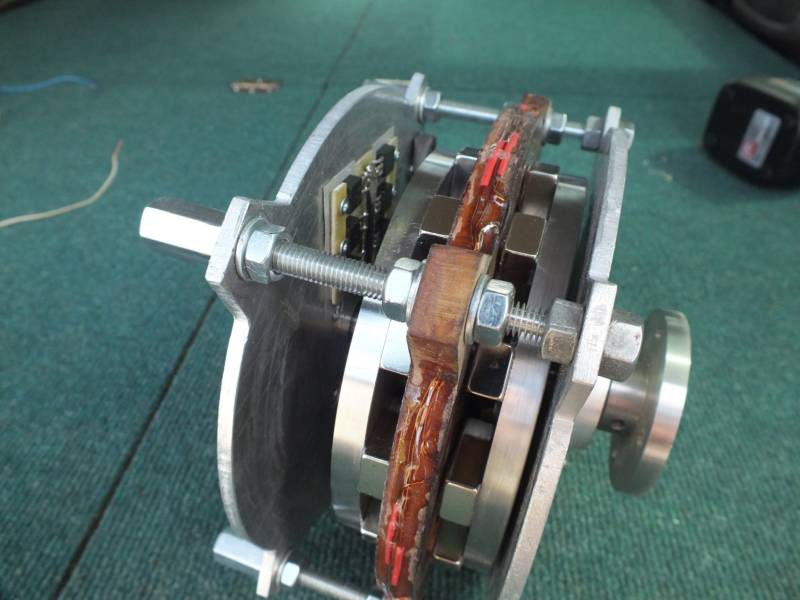

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» — «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» — «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 — 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
Над ним закрепляется гайками ступица.
В ступице 4 шпильки. На них закручивается генератор.
Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
На вторую пластину ротора закрепляется лопастная турбина.
От статора провода клеммами подключаются на регулятор напряжения.

Собираем ветрогенератор своими руками из кулера: последовательность работы

Чтобы быстро изготовить работоспособное устройство и не тратить время на его исправление и ремонт, постройте сборку генератора в такой последовательности:

Компьютерный кулер «заточен» под свои основные задачи. Поэтому для его волшебной трансформации в генератор лишние детали необходимо удалить. Снимите резиновый уплотнитель и скрытое под ним стопорное кольцо. Так удастся снять «лишние» лопасти кулера, поскольку они будут заменены более крупными.
На медных катушках обмотки кулера найдите места соединения проводов. Это коннекторы. У одного из них два провода, у других – по одному. К последним нужно добавить по одному дополнительному проводу, аккуратно припаяв их к соединению.
Переменный ток, который будет образовываться в новом генераторе, должен быть преобразован в постоянный. Для этого потребуется 4 диода. Их попарно обрезают до расстояния в 1см: одну пару – у края с черными штрихами, другую – на противоположной стороне. Длинные концы загибаются таким образом, чтобы форма диода напоминала букву П. Обрезанные диоды припаиваются. Одновременно к вентилятору подсоединяют провод нужной длины.
Теперь можно протестировать устройство. Для этого потребуется бытовой тестер или светодиоды. Подсоедините их к кулеру, раскрутите его и посмотрите, удается ли ему выработать электрическую энергию.

После того как электрическая часть полностью готова, можно приступать к изготовлению лопастей мини ветрогенератора:

Основа конструкции лопастей – плотный пластик чистой бутылки из-под воды, шампуня или бытовой химии. После обрезки дна и верха с крышкой получившийся цилиндр обрезается вдоль.
На бумаге рисуем чертеж лопасти. Ее длина зависит от длины пластикового цилиндра, полученного из бутылки

На конце лопасти для последующего удобного соединения вырезается угол 120 градусов.
При вырезании лопастей обратите внимание на их полное совпадение по размерам. В противном случае, необходимо подровнять элементы, чтобы они работали в одинаковом режиме.

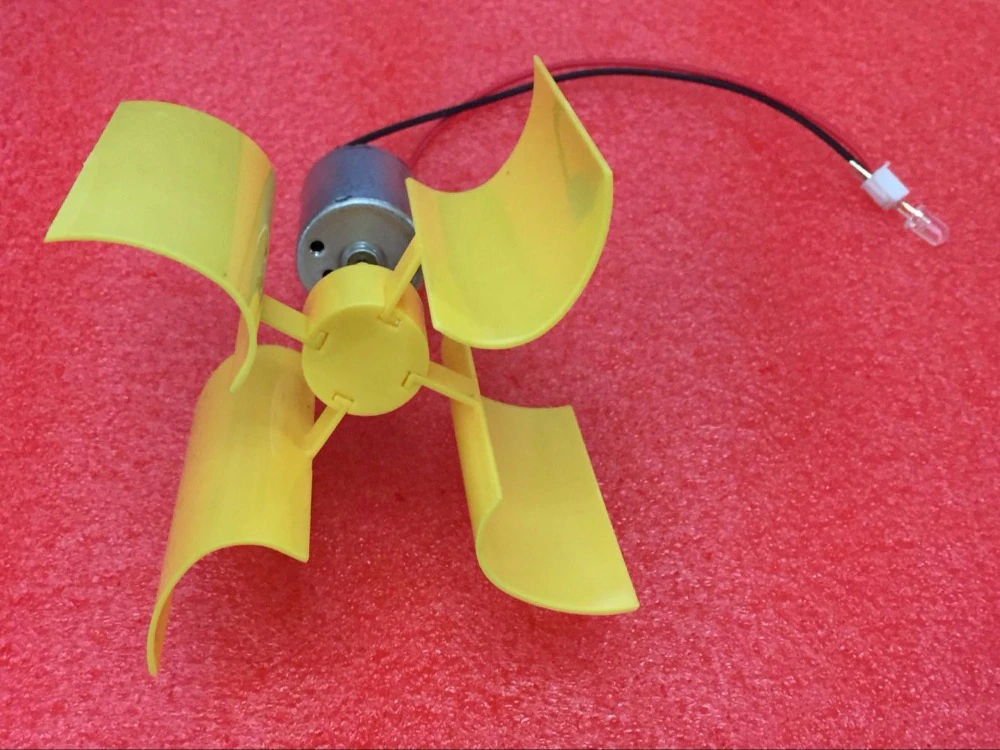

На следующем этапе лопасти соединяют с кулером. К его пластиковой стороне с помощью суперклея поочередно приклеивают детали. Изогнутая форма лопастей обеспечит отличную аэродинамику и эффективность вращения. Поэтому выравнивать детали не стоит. В качестве опоры готовой конструкции с лопастями будет служить деревянный брусок.

Для изготовления хвостовика следует использовать компакт-диск. В бруске делается сквозное отверстие по диаметру металлической трубки. Если отверстие получилось больше, его можно заделать эпоксидным клеем. Также с помощью клеевого состава можно обработать места пайки проводов и точку соединения бруса и кулера. Хвостовик из диска вставляется в небольшой пропил на конце бруска и затем фиксируется тонкими шурупами через сквозные отверстия в месте пропила.

На завершающем этапе монтажа металлическую трубку большего диаметра вставляют в меньшую, уже присоединенную к конструкции генератора. В качестве подшипника, обеспечивающего вращение внутренней трубки можно использовать фторопласт.

Чтобы убедиться в работоспособности мини ветрогенератора, сделанного своими руками из моторчика, проведите заключительное тестирование. Остается найти подходящее место для нового устройства и выполнить его монтаж.

Изобретение мотор-колеса открыло новую страницу в механике. В компактном устройстве удалось разместить настоящий асинхронный двигатель, который устанавливается в колеса для автомобилей, скутеров или велосипедов на правах ступицы и без труда приводит их в движение. Запустить мотор-колесо в работу может источник вращательного момента. Совершая десятки оборотов в минуту, это уникальное устройство не только обеспечивает движение транспортного средства, но и вырабатывает электроэнергию. Можно с уверенностью сказать: мотор-колесо является готовым генератором, область применения которого может выходить далеко за рамки перемещения обычных транспортных средств.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

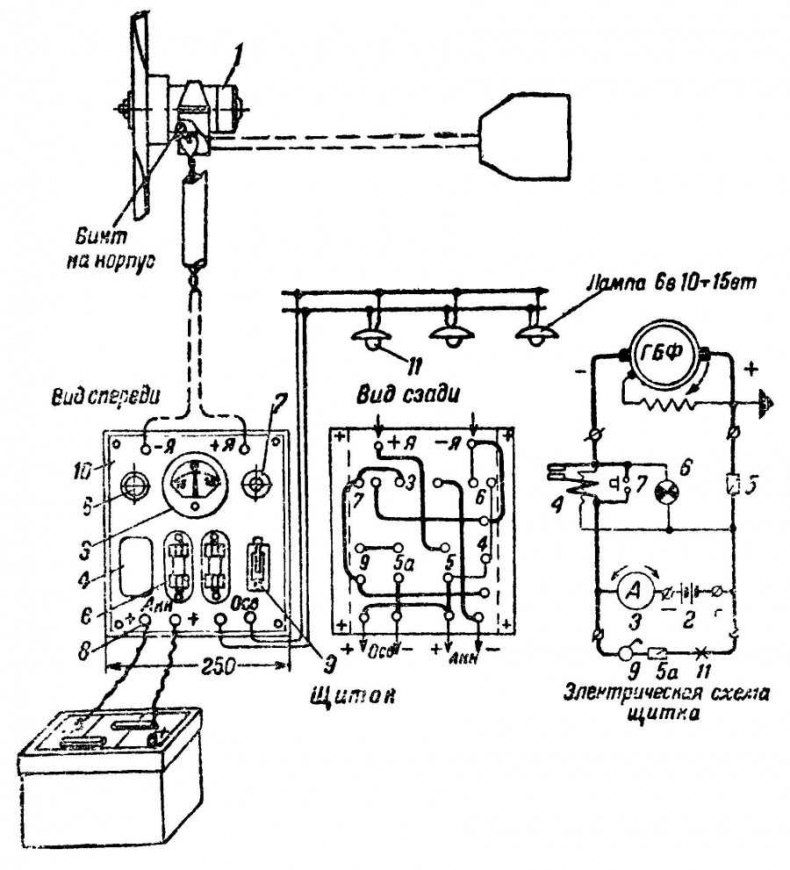

Схема работы ветрогенератора

Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
Раз в три года металлические детали покрывают антикоррозийной краской.
Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.
