Кабель силовой установочный NYY
Применение кабеля NYY:
Кабель силовой установочный NYY в оболочке, не содержащей свинца, не поддерживает горения (DIN VDE 0482-265-1 и 265-2-1). Силовой и контрольный, сигнальный, распределительный, соединительный, установочный кабель. Для использования в электростанциях, промышленных сооружениях, распределительных сетях, неподвижных установках, вне, внутри помещения, под землей, в бетоне и воде. Устойчив к случайным попаданиям (например, брызгам) масел и топлива.
Напряжение Uo/U:
0.6/1 кB
Тестовое напряжение:
4 кВ
Строение кабеля NYY:
- Медная жила, круглая/секторная, многопроволочная/моножила
- ПВХ изоляция жил
- Внутренняя оболочка
- ПВХ внешняя оболочка, цвет – черный
Цвета жил:
NYY-J – с желто-зеленой защитной жилойNYY-O – без защитной жилы
- 1 жила: NYY-O черная, NYY-J желто-зеленая
- 2 жилы: NYY-O черная, синяя
- 3 жилы: NYY-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
- 4 жилы: NYY-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
- 5 жил: NYY-J: желто-зеленая, черная, синяя, коричневая, черная
- 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая
Конфигурация проводников:
согласно VDE 0295
- RE – круглая моножила
- RM – круглый, многопроволочный
- SM – секторный, многопроволочный
Производитель кабеля NYY:
Pirelli
Основные технические характеристики кабеля NYY:
- Диапазон рабочих температур – от -40°С до +70°С;
- Максимальная температура при коротком замыкании не дольше 5 сек. (<= 300 кв. мм);
- Максимальная температура при коротком замыкании не дольше 5 сек. (> 300 кв. мм);
- Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
- Оболочка не содержит свинца;
- Минимальный радиус изгиба примерно 4хD кабеля;
- Устойчив к воздействию УФ лучей;
- Минимальная температура монтажа -5°С;
- Использование в бетоне, в кабельных каналах, под землей, в трубах, в быту, на открытом воздухе, в воде.
| Количество жил и их сечение | Тип проводника | Толщина изоляции | Толщина оболочки | Внешний диаметр | Сопротивление при 20 °С | Сопротивление при 70 °С | Индуктивность | Допустимая токовая нагрузка в земле | Допустимая токовая нагрузка на воздухе | Общий вес |
| n x кв.мм | мм | мм | мм | Ω/км | Ω/км | mH/км | А | А | кг/км | |
| 1×4 | RE | 1,0 | 1,8 | 9 | 4,61 | 5,52 | 0,459 | 50 | 36 | 120 |
| 1×6 | RE | 1,0 | 1,8 | 9 | 3,08 | 3,69 | 0,431 | 62 | 46 | 155 |
| 1×10 | RE | 1,0 | 1,8 | 10 | 1,83 | 2,19 | 0,399 | 82 | 62 | 190 |
| 1×16 | RM | 1,0 | 1,8 | 11 | 1,15 | 1,38 | 0,371 | 105 | 83 | 260 |
| 1×25 | RM | 1,2 | 1,8 | 13 | 0,727 | 0,870 | 0,35 | 136 | 111 | 360 |
| 1×35 | RM | 1,2 | 1,8 | 14,0 | 0,524 | 0,627 | 0,333 | 163 | 136 | 490 |
| 1×50 | RM | 1,4 | 1,8 | 16,0 | 0,387 | 0,463 | 0,325 | 193 | 166 | 650 |
| 1×70 | RM | 1,4 | 1,8 | 17,0 | 0,268 | 0,321 | 0,309 | 237 | 210 | 860 |
| 1×95 | RM | 1,6 | 1,8 | 19,0 | 0,193 | 0,232 | 0,302 | 284 | 259 | 1150 |
| 1×120 | RM | 1,6 | 1,8 | 21,0 | 0,153 | 0,184 | 0,294 | 323 | 301 | 1400 |
| 1×150 | RM | 1,8 | 1,8 | 23,0 | 0,124 | 0,150 | 0,290 | 363 | 345 | 1700 |
| 1×185 | RM | 2,0 | 1,8 | 25,0 | 0,0991 | 0,121 | 0,287 | 411 | 389 | 2100 |
| 1×240 | RM | 2,2 | 1,8 | 27,0 | 0,0754 | 0,0930 | 0,281 | 477 | 475 | 2650 |
| 1×300 | RM | 2,4 | 1,9 | 30 | 0,0601 | 0,0754 | 0,279 | 537 | 545 | 3300 |
| 1×400 | RM | 2,6 | 2 | 34 | 0,047 | 0,0607 | 0,275 | 612 | 636 | 4200 |
| 1×500 | RM | 2,8 | 2,1 | 38 | 0,0366 | 0,0495 | 0,272 | 689 | 730 | 5300 |
| 2×1,5 | RE | 0,8 | 1,8 | 12 | 12,1 | 14,5 | 0,343 | 32 | 20 | 210 |
| 2×2,5 | RE | 0,8 | 1,8 | 12 | 7,41 | 8,87 | 0,317 | 42 | 27 | 250 |
| 2×4 | RE | 1,0 | 1,8 | 15 | 4,61 | 5,52 | 0,316 | 54 | 37 | 360 |
| 2×6 | RE | 1,0 | 1,8 | 15 | 3,08 | 3,69 | 0,298 | 68 | 48 | 400 |
| 2×10 | RE | 1,0 | 1,8 | 17 | 1,83 | 2,19 | 0,278 | 90 | 66 | 560 |
| 2×16 | RE | 1,0 | 1,8 | 19 | 1,15 | 1,38 | 0,262 | 116 | 89 | 750 |
| 2×25 | RM | 1,2 | 1,8 | 24 | 0,727 | 0,870 | 0,257 | 150 | 118 | 1150 |
| 3×1,5 | RE | 0,8 | 1,8 | 12 | 12,1 | 14,5 | 0,343 | 25 | 18 | 230 |
| 3×2,5 | RE | 0,8 | 1,8 | 13 | 7,41 | 8,87 | 0,317 | 34 | 24 | 280 |
| 3×4 | RE | 1,0 | 1,8 | 16 | 4,61 | 5,52 | 0,316 | 44 | 32 | 410 |
| 3×6 | RE | 1,0 | 1,8 | 16 | 3,08 | 3,69 | 0,298 | 55 | 41 | 460 |
| 3×10 | RE | 1,0 | 1,8 | 18 | 1,83 | 2,19 | 0,278 | 75 | 56 | 660 |
| 3×16 | RE | 1,0 | 1,8 | 20 | 1,15 | 1,38 | 0,262 | 98 | 74 | 900 |
| 3×25 | RM | 1,2 | 1,8 | 19,2 | 0,727 | 0,870 | 0,257 | 128 | 100 | 1350 |
| 3×35 | SM | 1,2 | 1,8 | 22,2 | 0,524 | 0,627 | 0,248 | 155 | 122 | 1350 |
| 3×50 | SM | 1,4 | 1,8 | 26,0 | 0,387 | 0,463 | 0,247 | 184 | 149 | 1800 |
| 3×70 | SM | 1,4 | 2,0 | 30,0 | 0,268 | 0,321 | 0,238 | 225 | 188 | 2450 |
| 3×95 | SM | 1,6 | 2,1 | 34,0 | 0,193 | 0,232 | 0,238 | 271 | 232 | 3350 |
| 3×120 | SM | 1,6 | 2,2 | 36,0 | 0,153 | 0,184 | 0,233 | 309 | 268 | 4100 |
| 3×150 | SM | 1,8 | 2,3 | 40,0 | 0,124 | 0,150 | 0,233 | 348 | 308 | 5000 |
| 3×185 | SM | 2,0 | 2,5 | 45,0 | 0,0991 | 0,121 | 0,233 | 394 | 354 | 6250 |
| 3×240 | SM | 2,2 | 2,7 | 51,0 | 0,0754 | 0,0930 | 0,231 | 458 | 419 | 8050 |
| 3×25/16 | RM/RE | 1,2/1,0 | 1,8 | 26,0 | 0,727/1,150 | 0,870 | 0,274 | 128 | 100 | 1500 |
| 3×35/16 | SM/RE | 1,2/1,0 | 1,8 | 26,0 | 0,524/1,150 | 0,627 | 0,261 | 155 | 122 | 1750 |
| 3×50/25 | SM/RM | 1,4/1,2 | 1,9 | 31,0 | 0,387/0,727 | 0,463 | 0,263 | 184 | 149 | 2450 |
| 3×70/35 | SM | 1,4/1,2 | 2,0 | 32,0 | 0,268/0,524 | 0,321 | 0,254 | 225 | 188 | 2900 |
| 3×95/50 | SM | 1,6/1,4 | 2,1 | 37,0 | 0,193/0,387 | 0,232 | 0,253 | 271 | 232 | 3900 |
Что учесть при выборе кабеля
Внутри каждой описанной категории есть подвиды, и вы уже наверняка определились с наиболее подходящим кабелем для своих требований. Но есть и общие советы, которыми руководствуются при покупке.
Источники
- https://onlineelektrik.ru/eprovodka/cabeli/kabel-num-texnicheskie-xarakteristiki-markirovka-i-dostoinstva.html
- https://samelectrik.ru/sravnenie-kabelya-nym-i-vvgng-chto-luchshe-vybrat.html
- https://germescabel.ru/kabeli-silovye/kabeli-silovye-s-plastmassovoi-izoliatciei/nym-j
- https://ProFazu.ru/provodka/cable-wire/kabel-nym.html
- https://electric-220.ru/kabel-nym-primenenie-harakteristiki
- https://www.vseinstrumenti.ru/electrika-i-svet/kabel-i-provod/articles/tipy-kabelej/
- https://220.guru/electroprovodka/provoda-kabeli/kabel-nym.html
Достоинства и недостатки
Среди многих проводников кабель NYM принято считать «золотой серединой». Чтобы лучше понимать его качество, рассмотрим основные достоинства данного изделия:
Повышенная эластичность, удобство монтажа и эксплуатации. Такая гибкость обусловлена наличием внутреннего изоляционного слоя из каучука
Это преимущество очень важно при выполнении любых монтажных работ по обустройству электрической проводки, а также при оборудовании в недоступных или труднодоступных местах. Провод не подвержен влиянию сырости и влаги, поэтому может прокладываться по земле на большие расстояния
Если говорить о NYM, изготавливаемом по немецким стандартам качества, то перед поступлением на рынок он обязательно проходит многочисленные исследования и испытания. Немцы давно заслужили звание самых надежных и качественных производителей промышленных и других изделий, поэтому здесь не приходится сомневаться в целостности изоляции и соответствии кабеля всем заявленным технико-эксплуатационным свойствам. Продукт не поддерживает горение, что стало возможным благодаря выбору материала для внутреннего слоя. Большинство специалистов и электромонтажников рекомендуют использовать изделие для подключения осветительных систем и силовых цепей. Продолжительный срок эксплуатации, насчитывающий несколько десятилетий.
Наиболее явным недостатком кабеля NYM является его высокая стоимость. Существует множество отечественных аналогов, пусть и с худшими характеристиками, цены на которые в несколько раз ниже.
Расшифровка аббревиатуры NYM
Аббревиатура из латинских букв NYM расшифровывается следующим образом:
- N – кабель стандартного типа (немецкая градация);
- Y – изоляционная оболочка жил производится из поливинилхлорида (ПВХ);
- M – с наружной оболочкой.
Как обычно, отсутствие на первом месте буквы «А» указывает на то, что жилы кабеля произведены из меди. Помимо трех стандартных букв в обозначении, через дефис может добавляться J или O – с желто-зеленым проводником или без него (заземляющая жила).
После буквенных символов обязательно идут цифровые, указывающие на количество жил и сечение каждой из них. Например, изделие NYM-O 4×4,5 – 0,66 можно расшифровать следующим образом:
- стандартный кабель с поливинилхлоридной изоляцией жил и наружной оболочкой;
- состоит из четырех жил с площадью сечения 4,5 кв. мм каждая;
- используется при напряжении до 0,66 кВ (660 В).
Цветовая маркировка
Такой кабель обязательно выпускается со стандартизированной цветовой маркировкой. Отсутствие таковой говорит о том, что изделие не сертифицировано и является подделкой. Нормы цветовой окраски жил прописаны в правилах устройства электроустановок (ПУЭ).
Набор цветов изменяется в зависимости от точного количества жил, расположенных внутри наружной оболочки:
- для одножильных кабелей отсутствует регламент;
- две жилы без заземляющего кабеля – черный и синий проводники;
- три жилы без заземляющего кабеля – черный, коричневый и серый;
- четыре жилы без заземляющего кабеля – черный, коричневый, серый и синий;
- три жилы с заземляющим кабелем – черный, синий и желто-зеленый;
- четыре жилы с заземляющим кабелем – черный, коричневый, серый и желто-зеленый;
- пять жил с заземляющим кабелем – черный, коричневый, серый, синий и желто-зеленый.
В зависимости от цветовой маркировки специалисты с легкостью определяют основное предназначение кабеля. Жила синего цвета обычно применяется для подключения нулевого провода в однофазных сетях. В трехфазных синяя жила выступает в роли нейтрали. Желто-зеленый проводник во всех случаях выполняет функции заземляющей жилы.
Чем лучше NYM
- повышенный показатель эластичности — облегчается прокладка провода, уменьшается время монтажа протяженных или сложных электротрасс;
- наличие промежуточного слоя — герметизирует электрожилы и упрощает предмонтажную разделку изделия;
- свойства материала изоляционного слоя и оболочки — не поддерживает распространение горения при моно-прокладке или монтаже в группе;
- идеальное качество — проявляется, например, в 100% идентичности фактического сечения проводников и оболочек показателям, указанным в техдокументации на провод;
- безупречная репутация в профессиональной среде — многие специалисты рекомендуют использовать NYM в допустимых нормами проектах.
Расшифровка и виды
Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.
Модификации оболочки
ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.
Подробнее о популярных модификациях ВВГ:
- ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
- ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
- ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
- ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
- ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
- ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.
Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».
Число токоведущих жил и их форма
Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.
Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.
Технические характеристики кабеля НУМ
Начнем с того, что в России выпускают различные модификации этого кабеля. Есть, которые соответствуют немецким стандартам (VDE), есть, изготавливаемые по техническим условиям, и как показывает практика, у каждого завода свое ТУ. Во втором случае наименование может быть разным, здесь и НЮМ, и НУМ, и NUM. В общем, стандарта нет. Поэтому нередко на рынке¸ покупая как будто бы NYM, на самом деле приобретается совершенно другой провод. Во всяком случае, его характеристики могут отличаться от немецкого качества. К примеру, это подтеки компаунда, которым заливается межжильное пространство. Немцы требуют, чтобы этот компаунд был изготовлен из мелонаполненной резины, В ТУ изделиях может быть другой материал, менее прочный и с низким тепловым коэффициентом. Отсюда и подтеки.
Так как мы начали говорить о конструкции, то продолжим. Итак, кабель NUM – это силовой медный проводник. Его жилы могут быть монолитными, если их сечение от 1,5 до 10 мм², и состоящим из большого количества медный проволочек, так сказать многожильным, если сечение кабеля находится в диапазоне от 16 до 35 мм². При этом есть разновидности кабельного изделия с разными маркировками:
- NUM-J – это провод, как минимум, с тремя жилами, где один из них обязательно жила заземления, раскрашенная в желто-зеленый цвет.
- NUM-O – это кабель с минимум двумя жилами без провода заземления.
Итак, кабель NUM состоит из медных жил, которые изолированы ПВХ пластикатом. Далее идет негорючий слой, он обволакивает все жилы. И последний слой – это общая изоляция из того же поливинилхлорида. Добавим, что все жилы внутри кабеля имеют разное цветовое оформление, что соответствует гостам и правилам удобного монтажа и обслуживания.
Остальные основные технические характеристики:
- количество жил: от 2 до 5;
- выдерживает напряжение до 0,66 кВт с частотою тока 50 Гц;
- это гибкий кабель;
- нет необходимости нагревать в процессе монтажа;
- укладку можно проводить при температуре не ниже -5С;
- температурный режим эксплуатации: -50С +50С;
- максимальная температура длительного характера – +70С;
- срок эксплуатации 40 лет;
- изгиб – четыре диаметра провода;
- высокая устойчивость к открытому огню, к тому же провод NUM не распространяет горение.
А вот воздушным способом прокладка возможна, только придется учитывать тот момент, что воздушка подвергается негативному воздействию атмосферных осадков, солнцу и ветру. Поэтому в данном случае придется подбирать кабель по силе тока с небольшим увеличением данного показателя. К примеру, если кабель NUM сечением 1,5 мм² выдерживает при прокладке в помещении ток силою 30 ампер, то на воздухе только 24 ампера.
Еще раз напомним, что немецкий стандарт VDE очень отличается от заводских технических условий, поэтому технические характеристики кабелей, изготавливаемых по ТУ, будут сильно отличаться от изготовленных по стандарту. Особенно это касается безопасности эксплуатации. К примеру, если у кабеля НУМ, изготовленного по немецким требованиям, есть небольшие повреждения, то его можно использовать. А вот изготовленные по ТУ даже с незначительными дефектами лучше не применять. Кстати, на немецких проводах обязательно наносится маркировка, где есть «VDE» и «NUM». Если этого на кабеле не обнаружено, значит, это продукция российских производителей.
Области применения
Согласно маркировке, провода НУМ рекомендуется применять исключительно для внутренней одиночной стационарной прокладки. Без дополнительной защиты прокладка в пучке запрещена.
Применение кабеля вне помещений не рекомендуется в связи с тем, что ПВХ разрушается под действием ультрафиолетового излучения, присутствующего в солнечном свете. Если же необходимо протянуть провод вне помещения, следует заключить его в стальной или пластиковый короб. Также не рекомендуется укладывать провод в свежий бетон.
Монтаж регламентируется рекомендациями изготовителя и нормами электро- и пожарной безопасности. Использование таких электрокабелей возможно в любых электромонтажных работах. Даже в зданиях с первым классом защиты электробезопасности и во взрывоопасных зонах В1б, В1г, ВПа.
NYM используется для прокладки под штукатурку, в бетонную кладку, в каналы стеновых панелей, в специализированных трубах и коробах.
Для использования в домах из натурального дерева существует ряд ограничений. Открытая прокладка осуществляется лишь в трубах и коробах, а внутри деревянных стен прокладка возможна только в металлических трубах.
Где применяется кабель ВВГнг и NYM – особенности монтажа
Изоляция в ВВГ выполнена с поливинилхлорида, без особых добавок, а значит, горение при одиночной прокладке такого кабеля не распространяется.
Запрещается групповая прокладка ВВГ, когда несколько кабелей прокладывают пучком (допускается укладка кабеля пучком, если каждый проводник помещен в своей гофре).
NYM – жилы данного кабеля имеют изоляцию с поливинилхлорида, которая не горит. Наружная оболочка также выполнена с ПВХ. Каждая жила проводника помещена в резину, наполненную слоем мела. Примечательно, что внешняя изоляция кабеля больше всего подвержена воздействию УФ лучей, чего не сказать об оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытой местности, где проводник постоянно будет подвергаться воздействию солнечных лучей.
Часто продавцы, особенно на рынках, чтобы продать свою продукцию быстрее, позиционируют NYM как кабель, который «имеет 3-ную изоляцию». Тем не менее, это чистый обман: резина, наполненная слоем мела – это не совсем изоляция.
| Кроме прочего, кабель с резиной имеет большой недостаток: резина при нагревании прекрасно горит. Следовательно, NYM прокладывать пучками нельзя. |
Согласно требованиям пожарной безопасности, NYM кабель можно прокладывать внутри помещения только по отдельности (одиночно). Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг (А)-LS.
Не следует путать пучок одиночных NYM каждый в своей гофре которые идут по потолку или стене. Такой способ прокладки в отличие от групповой укладке без гофры не считается пуском. Зачастую электрики именно так обходят запрет на групповую прокладку кабеля данной марки.
В изоляции ВВГнг и NYMнг имеется комплекс специальных добавок, за счет чего такие проводники можно прокладывать вместе, пучками – с сохранением условия не горения. Как правило, такой тип монтажа кабелей используется при оборудовании электропроводки дома.
ВВГнг-ls, NYMнг-ls («low smoke» — выделяющий мало дыма) помимо прочих преимуществ кабелей, о которых было сказано ранее, имеет низкое выделение газа и дыма в случае возгорания
Это важно, так как при горении ПВХ выделяется много токсичных веществ, которые пагубно сказываются на здоровье человека
Если обратить внимание на буквы в скобках (А), (В) и прочие, то они означают категорию огнестойкости по ГОСТ Р МЭК 60332. Для обустройства домашней проводки применяется кабель категории А (например, ВВГ(А)нг-ls)
Итак, что лучше кабель NYM или ВВГнг? Некоторые специалисты утверждают, что для обустройства открытой проводки лучше всего применять именно ВВГнг(А)-LS. Скрытая проводка обычно выполняется с использованием NYMнг(А)-LS. Тем не менее, в том или ином случае оба проводника можно приспособить для потребностей своего дома. Допустим, NYM можно скрыть в металлической трубке, чтобы его внешняя изоляция не повредилась воздействием ультрафиолетовых лучей.
За счет того, что NYM характеризуется высокой пластичностью, его можно без проблем укладывать в пазы, а значит – это идеальный вариант для скрытой проводки. ВВГ или NYM имеют сертификаты, оформленные согласно требованиям пожарной безопасности, электрической безопасности ТР ТС 004/2011. Производство кабеля ВВГнг(А)-LS осуществляется для промышленных целей в соответствии с ГОСТ 31996-2012.
ВВГ используется при прокладке линий с одним кабелем, в помещениях, электрических подстанциях. Отвечая на вопрос, какой кабель использовать NYM или ВВГ для прокладки в земле, отметим, что ни один из этих проводников для указанного типа монтажа не пригоден. Для укладки кабеля в земле нужно, чтобы проводник имел дополнительную обшивку. Для траншей годится кабель ВБШв, если влажность грунта не превышает 14%.
Цветовая маркировка
Производящийся в России или импортируемый из Европы кабель NYM, если это не подделка, всегда имеет цветовую маркировку изоляции проводников, соответствующую нормам российских ПУЭ (Правил устройства электроустановок).
Цвета их внутренней изоляции могут различаться в зависимости от количества жил.
- Одножильный — цвет не регламентируется.
- Двужильный типа О — черный и синий.
- Трехжильный типа О — черный, коричневый и серый.
- Четырехжильный типа О — черный, коричневый, серый, синий.
- Трехжильный типа J — черный, синий, желто—зеленый.
- Четырехжильный типа J — черный, коричневый, серый и желто—зеленый.
- Пятижильный типа J — черный, коричневый, серый, синий и желто—зеленый.
По цветовой маркировке легко можно определить назначение данного конкретного кабеля. Проводник в синей оболочке — всегда ноль в однофазных либо нейтраль в трехфазных сетях. Желто-зеленый — общеизвестное обозначение «земляного» проводника. Все остальные цвета обозначают фазы.

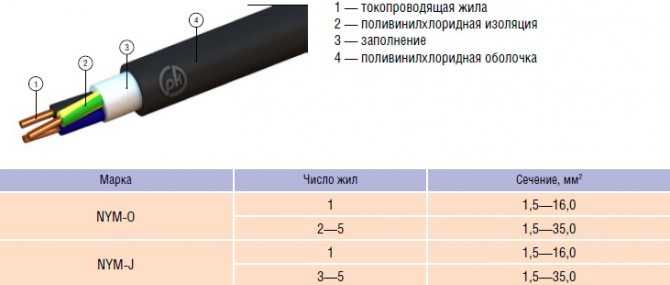

Элементы конструкции кабеля NYM-J:
1. Жила: однопроволочный или многопроволочный медный проводник. 2. Изоляция: поливинилхлоридный (ПВХ) пластикат.
Количество жилNUM-J NUM-O
| 2 | — | Черная , синяя |
| 3 | Зелено-желтая, черная, синяя | Черная , синяя, коричневая |
| 4 | Зелено-желтая, черная, синяя, коричневая | Черная , синяя, коричневая, черная |
| 5 | Зелено-желтая, черная, синяя, коричневая, черная | Черная , синяя, коричневая, черная, черная |
3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт. 4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета. У кабеля NYM-J используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что: * предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях, * позволяет легко и удобно “разделывать” кабель при монтаже, * увеличивает гибкость кабеля, * придает кабелю круглую форму.
Область применения кабеля NYM-J:
Применяется для монтажа электропроводки кабельных линий: * В производственных, жилых и общественных зданиях * Возможно применение поверх штукатурки, в ней и под ней * В кирпичной кладке и в бетоне. * На открытом воздухе, вне прямого воздействия солнечных лучей. * Прокладка может осуществляться в трубах, каналах. * Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки. Срок службы кабеля NYM-J — 30 лет. Всего отзывов: 0 — Написать отзыв 0р.
Конструкция
Конструктивно кабель состоит из следующих элементов:
- Одной или нескольких медных токопроводящих жил.
- Изолирующего покрытия (ПВХ).
- Общей кабельной оболочки (ПВХ).
Изолированные жилы маркируются цветовой окраской или цифровым обозначением, что необходимо для идентификации проводов при монтаже.
Цифровое обозначение используется реже, чаще изоляция жил окрашена следующим образом:
- одна – красным, является направляющей;
- вторая – синим;
- остальные – белого цвета.
Если наносится цифровое обозначение, с целью облегчения идентификации, номера жил окрашиваются отличным цветом от внешней оболочки.
