Вентиляция подкровельного пространства
Влага всегда абсорбируется в подкровельном слое. Это происходит по причине:
- конденсата воды внутри жилого помещения,
- абсорбции влаги на внутренней поверхности металлической кровли,
- накопление влаги из внешней среды.
Время эксплуатации кровельной подконструкции уменьшается из-за негативного влияния избыточной влажности, из-за которой происходит распространения плесени, вредных грибков.
Дифференциация давления и воздушных потоков является основой действия вентиляции. В связи с этим рекомендуется создать достаточное поступление воздуха из-под карнизных и фронтонных свесов кровли.
Необходимо учитывать вид покрытия кровли при выборе вентиляции подкровельного пространства.
К составляющим покрытия кровли относят: вентили KTV, вентилируемые коньки и вентиляционные выходы с колпаком-дефлектором.

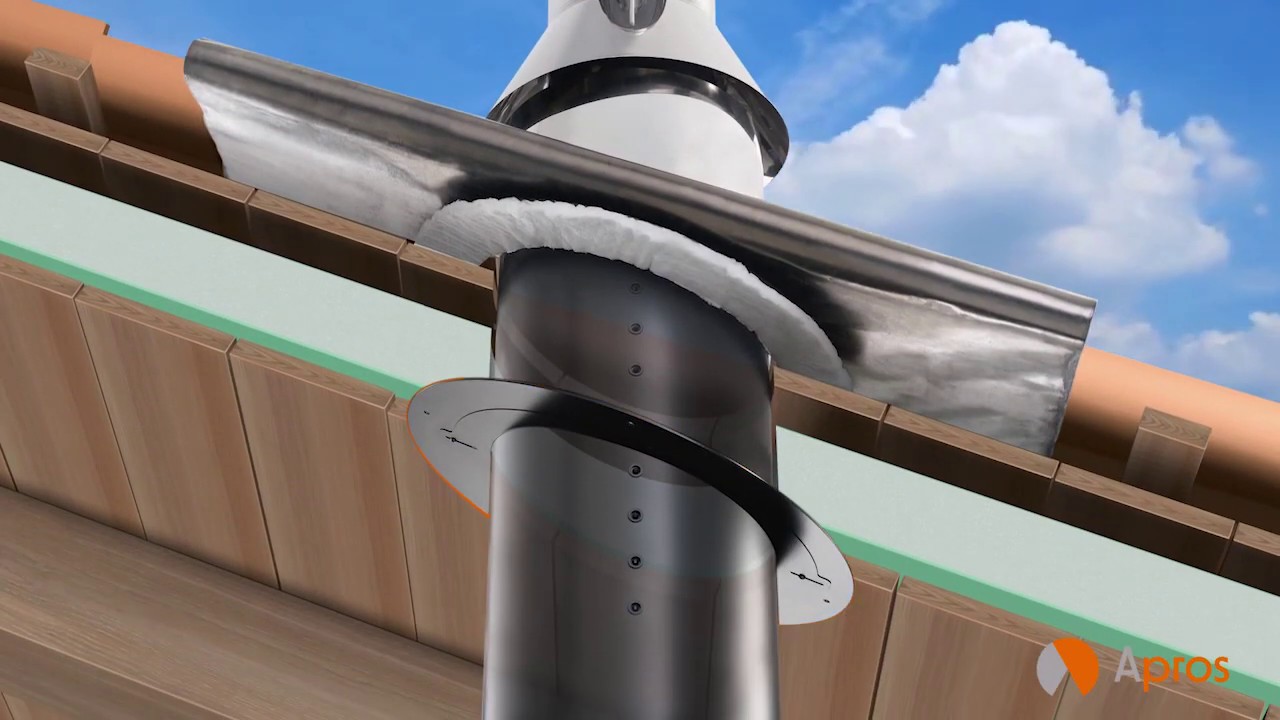

Собираем узел прохождения крыши
Основная сложность с установкой угла прохождения связана с тем, что необходимо максимально точно разметить и вырезать отверстие под корпус. Обычно вентиляцию, за исключением подкрышных вариантов, устанавливают снизу вверх, так проще сделать узел прохождения, но в таком случае нужно будет постараться максимально точно перенести на обрешетку вертикальную линию оси воздуховода. Чем точнее, тем меньше будет размер отверстия в кровельном покрытии, и более компактным получается сам узел.
Для этого удаляем с внутренней стороны крыши фанерную облицовку, закрывающую утеплитель и пароизоляцию. С помощью заточенного металлического штыря, можно взять сварочный электрод с подвешенным отвесом, пробиваем изнутри небольшое отверстие в кровельном покрытии.
С помощью переходной пластины и электролобзика вырезаем отверстие в листе металлочерепицы, гидроизоляцию разрезаем крестом и лепестки отгибаем на края отверстия. Если отверстие задевает доску обрешетки, то нужно будет со стороны чердака набить короб из деревянных планок, усиливающих несущие доски.
На следующем этапе каучуковую прокладку и переходную пластину обрабатываем клеем и укладываем их на слой кровельной гидроизоляции, ответную часть пластины крепим на отверстие со стороны чердака. После того как вентиляционная труба установлена в переходную пластину, стык между стенкой и прокладкой заполняем силиконом.
При правильной установке наружные стенки вентиляционной трубы не должны касаться краев переходной пластины, между ними должны оставаться толстая каучуковая прокладка и нанесенный слой защитного силикона.
Прежде чем приступать к обработке швов силиконом, вентиляционную трубу необходимо выровнять по вертикали с помощью строительного уровня. Обычно на время сборки корпус воздуховода временно прихватывают сантехническими хомутами к деревянным деталям каркаса крыши.
Даже если на первый взгляд, кажется, что все стоит ровно, – не поленитесь спуститься на землю и посмотреть, как смотрится труба с расстояния 10-20 м. Обычно с земли очень хорошо видны все недоделки. Если проблем с вертикальной установкой нет, устанавливают все оставшиеся детали крепежа.
Преимущества и недостатки решения
У инженеров нет единого мнения по поводу того, оправдано ли устройство вентиляционной системы с использованием труб. Одни утверждают, что у такого решения больше минусов, чем плюсов. Другие полагают, что вентиляция должна удовлетворять условиям строительных нормативов, и в таком случае она может быть сделана из любых подходящих материалов.
В действительности владельцу дома стоит исходить из реалий. Они заключаются в том, что канализационные трубы экологичны, а системы, созданные с их применением, отличаются герметичностью, надёжностью и прочностью. Трубы для канализации изготавливают из таких материалов:
- поливинилхлорид;
- полиэтилен;
- полиуретан;
- полипропилен.
Во всех случаях размерный ряд достаточно широк, что позволяет выбрать изделия с нужным диаметром. Продукция имеет различную конфигурацию, и это ещё один плюс: у владельца жилья есть возможность смонтировать вентиляцию любой сложности, в том числе с нестандартной разводкой.
Выбирая трубы по сечению, целесообразно отдать предпочтение круглым или прямоугольным. Они имеют тонкие стенки, за счёт чего конструкция получается не слишком тяжёлой, а процесс её сборки существенно упрощается. Изделия соединяют между собой, стыкуя раструбы. Герметичность обеспечивается благодаря резиновым уплотнителям.
Безусловный минус заключается в образовании статического электричества. Заряд возникает вследствие движения воздуха. С течением времени из-за этого на внутренних стенках оседает пыль. Если не принимать мер, система может засориться. Решение проблемы — использование антистатика. Им нужно обработать трубную продукцию непосредственно перед монтажом вентиляции.
Виды пластиковых труб для системы отопления
Принцип работы
Система вентиляции основана на принципе движения теплой воздушной массы вверх, холодной — вниз
Для вытяжки воздуха, естественного проветривания важно расстояние между источником загрязнения и верхним участком воздуховода: чем больше это расстояние, тем эффективнее протекает процесс
Монтируются зонтики на воздуховоды, выходящие из санузла, подвального помещения, дымоходы отопительного котла. В холодное время года возможно образование ледяного нароста в вентиляционной трубе и на зонтике, поэтому они утепляются теплоизоляционными материалами (минеральная вата, пенополистероловые, пенополипропиленовые, пенополиэтиленовые утеплители).
Особенности монтажа
Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:
- Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
- Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
- Исключение условий для образования конденсата путем теплоизоляции УП.
В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.
Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

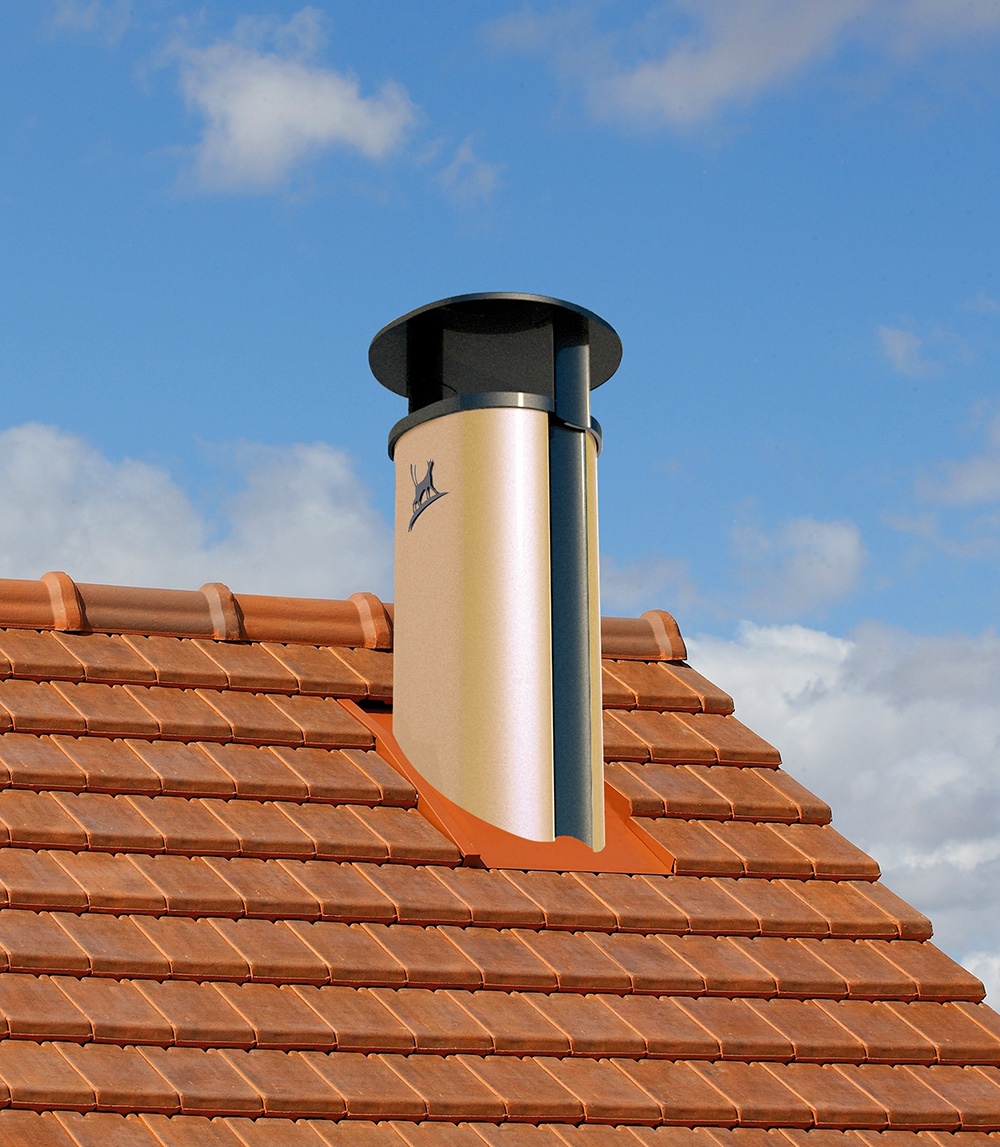

Установка вентиляционного узла на жестком кровельном покрытии
Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.
Общая последовательность действий:
Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском
Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу. Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции
Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности
Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

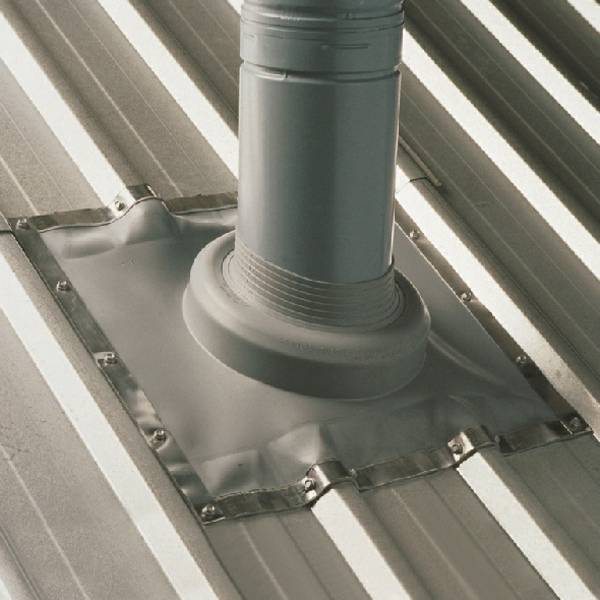

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

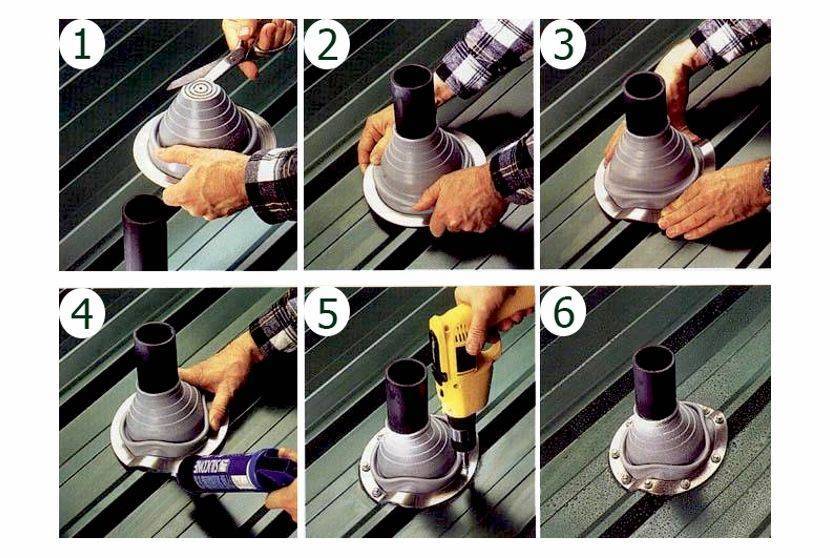

Рисунок 12. Последовательность монтажа эластичного узла прохода
Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.
Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:
Монтируем узел вентиляции на мягкую кровлю
Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.
Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы
Последовательность установки:
- Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
- Место установки УП тщательно промазывается мастикой.
- Устанавливается проходной элемент и прикручивается саморезами.
После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.
Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):
Планирование вентиляционных проходов
В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).
Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.
Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

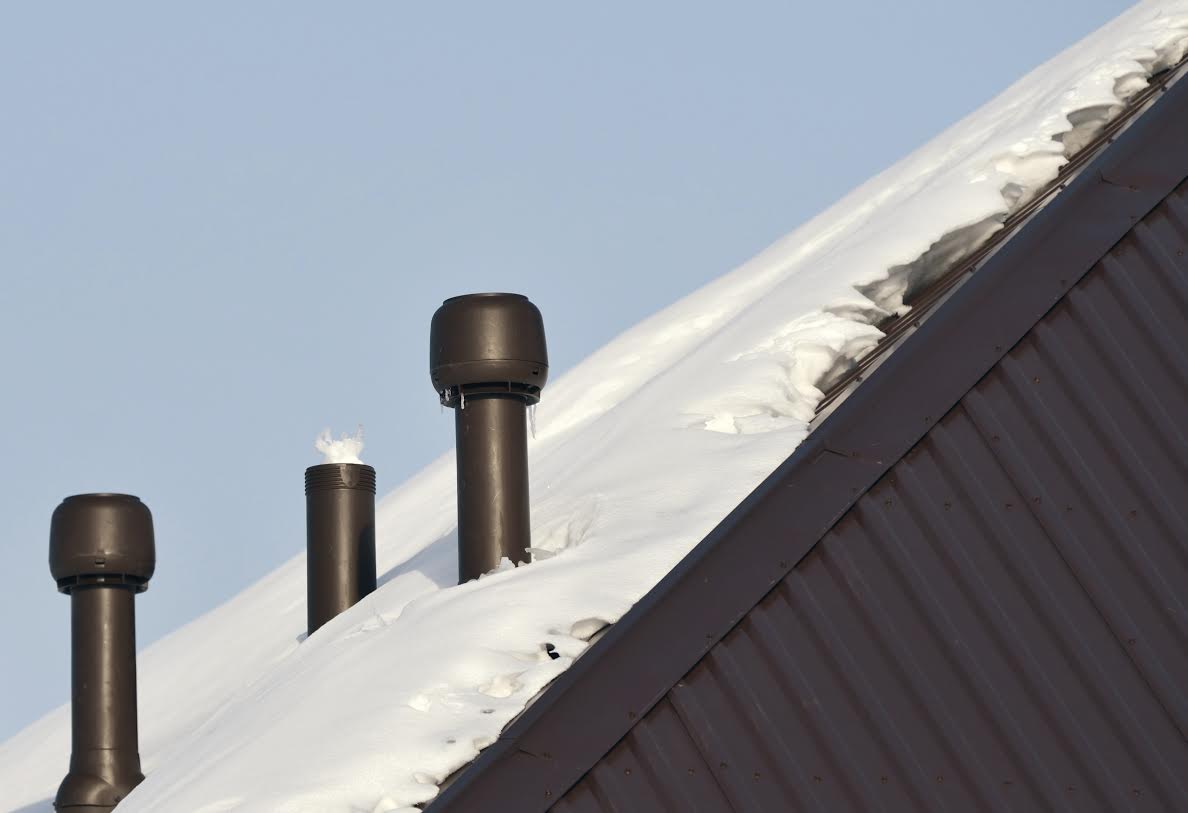

Кровельные аэраторы
Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.
Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).
На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли
Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.
Установка аэраторов на плоской кровле
При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:
- Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
- Засыпают гравием и крепят аэратор на горячую мастику.
- После охлаждения фиксируют саморезами.
- Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.
Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1
В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.
Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2
Установка аэраторов на металлочерепице и профнастиле
Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.
- Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
- Укрепляют уплотнитель шурупами, и наносят герметик.
- Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
- Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.
Герметизация бетонных колец
Чтобы канализационные септики не стали источником загрязнения окружающей среды, нужно провести тщательную гидроизоляцию бетонных колец. Применяют различные способы герметизации:
- оштукатуривание внутренней поверхности влагостойкими составами;
- напыление снаружи эластичной пленки с помощью специального аппарата;
- обмазка холодными или горячими мастиками;
- оклейка рулонными материалами;
- пропитка проникающими растворами;
- заделка швов бентонитовой расширяющейся глиной, битумными пастами.
Обмазочная гидроизоляция колодцев Хороший эффект дает обработка колец битумными мастиками и дополнительная защита с помощью глиняного замка. Глину вокруг септика засыпают послойно, уплотняют ручной трамбовкой.

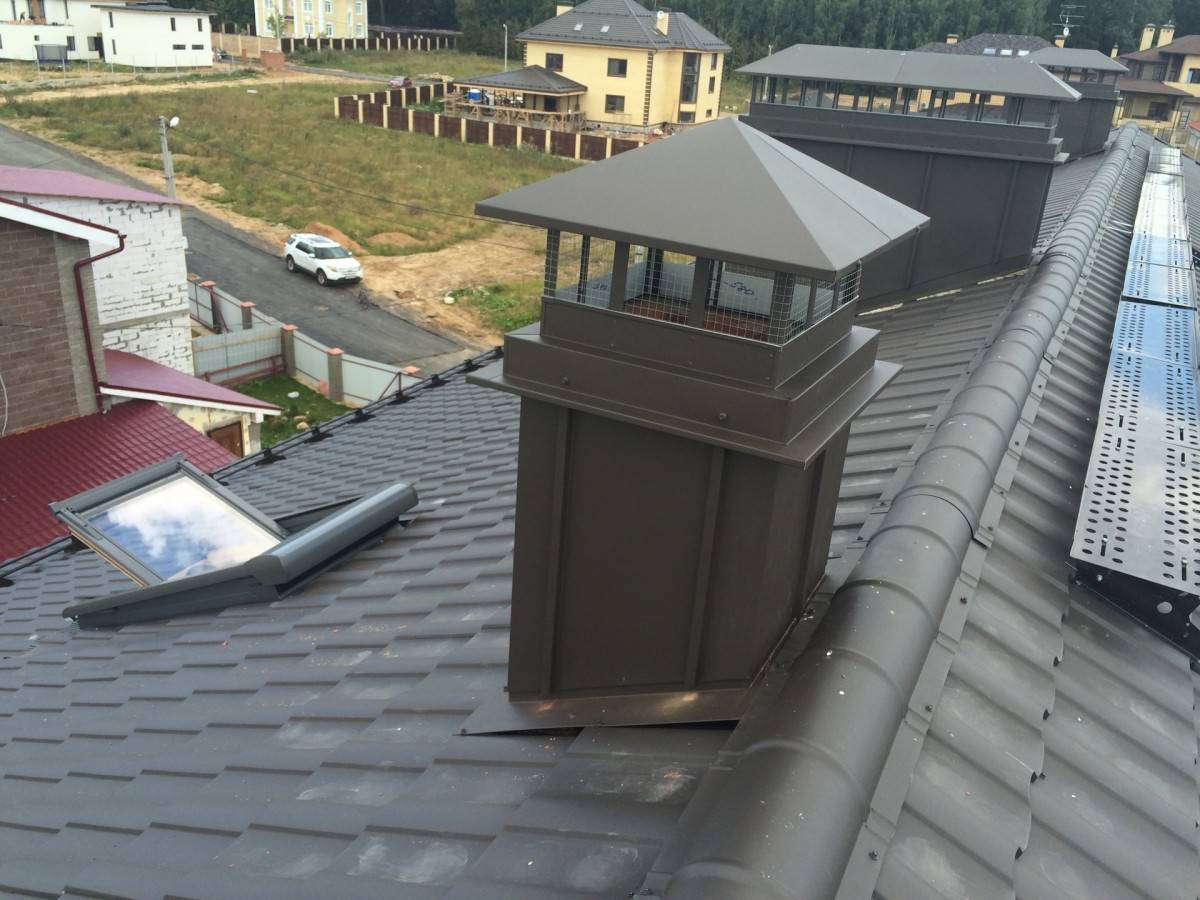

Где разместить вентиляционное отверстие?
При устройстве водостока через крышу важно не только обеспечить герметичность прохода через кровельный пирог, но и правильно выбрать место расположения. Также необходимо правильно определить высоту отвода, так как от нее напрямую зависит тяга в вентиляционном канале. Во-первых, место выхода вентиляции через крышу лучше сделать как можно ближе к коньку
Во-первых, место выхода вентиляции через крышу лучше сделать как можно ближе к коньку.
Вентиляционный выход с электровентилятором тоже лучше приблизить к коньку. В этом случае при отключении электроэнергии естественная тяга через него сохранится
Такое расположение имеет несколько преимуществ:
- Большая часть вентиляционного канала будет проходить через чердак, где нет ветра, а температура всегда немного выше, чем на улице. Благодаря этому изоляционный слой на трубе можно сделать тоньше;
- Вентиляционное отверстие, расположенное на коньке, имеет минимальную высоту по отношению к поверхности крыши, поэтому устойчиво к порывам ветра и не требует дополнительных креплений;
- можно использовать вентиляционный выход заводского изготовления, что придаст крыше дополнительную эстетичность.
Не волнуйтесь. Лучше хорошо продумать, как сделать герметичный выход трубы вентиляции крыши, если нет возможности установить ее возле конька. В этом случае проход просто необходимо дополнительно изолировать и обезопасить.
Во-вторых, чтобы труба не попала в ветровую опорную зону, которая есть в каждом доме с односкатной крышей, высота дефлектора вентиляционной трубы должна быть:
- выше конька кровли на 0,5 м, если выход расположен не дальше 1,5 м от конька;
- не ниже конька кровли, если выход от конька от 1,5 м до 3 м;
- не менее линии, проведенной под углом 10 ° от конька к горизонту, если вентиляционное отверстие находится на расстоянии более 3 м от конька;
- если вентиляционная труба удалена от пристройки к дому, ее дефлектор должен располагаться на 0,5 м выше линии, проведенной карнизом крыши основного сооружения под углом 45 ° к горизонту.
Обеспечение указанной высоты над крышей чрезвычайно важно для любой вентиляции, а для естественной вентиляции критически важно. Не оставляйте конец трубы естественной вентиляции ниже пунктирных линий, показанных на схеме. При несоблюдении этого правила в вентиляционном канале не будет нормальной тяги
При несоблюдении этого правила в вентиляционном канале не будет нормальной тяги
Не оставляйте конец трубы естественной вентиляции ниже пунктирных линий, показанных на схеме. При несоблюдении этого правила в вентиляционном канале не будет нормальной тяги
Если пренебречь этим правилом, дефлектор капота попадет в зону ветрозащиты и при ветре в лучшем случае не будет тяги, а в худшем – появится обратная тяга и воздух с дороги попадет в жилище.
Как работает вентсистема крыши
Вентиляция подкровельного пространства бывает двух видов:
- Естественная.
- Принудительная.
Естественная вентиляция действует без привлечения механических устройств, только благодаря законам физики. Движение воздуха здесь возникает благодаря разнице давления во внутреннем пространстве и снаружи дома. Через вытяжные отверстия воздух из подкровельного пространства вытягивается наружу вместе с наполняющими его частицами пара.
На скорость воздухообмена непосредственно влияет разница в высоте нахождения приточного и вытяжного отверстия. Чем она больше, тем сильнее будет возникающая тяга. Поэтому вытяжные короба часто выводят на высоту, превышающую расположение конька, а приточные отверстия располагают в карнизах.
В вентиляции принудительного типа для создания направленного потока воздуха применяются вентиляционные устройства. Они могут располагаться у вытяжного или приточного отверстия, либо в обеих точках одновременно. Подобные модификации отличаются большей эффективностью, по сравнению с естественными вентсистемами.

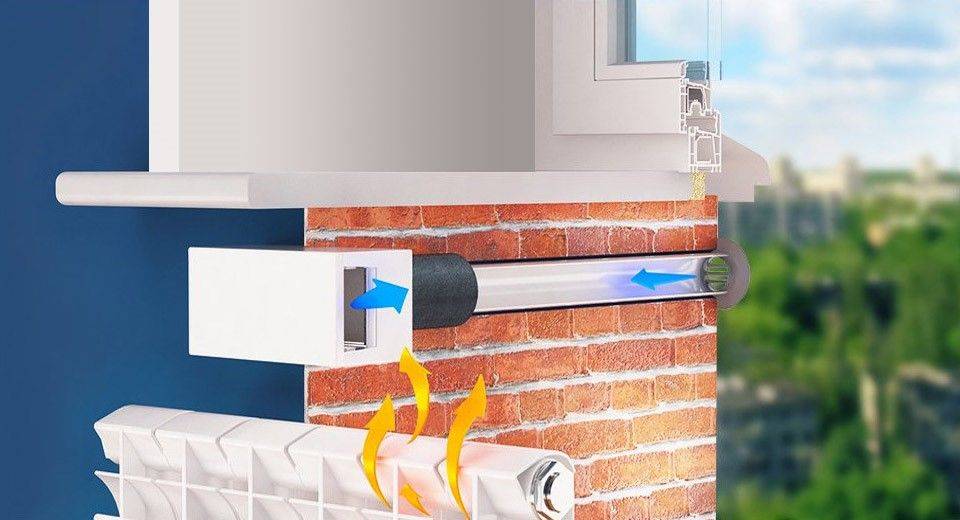

Приточная вентиляция
Приточные вентили вместе с вентиляционной решеткой являются основным способом эффективной приточной вентиляции.
Они конструируются на фасадную часть помещения. Оснащенный термостатом вентиль реагирует на колебания температуры снаружи и меняет автоматически приток воздуха. Конечно, термостат можно настроить по необходимости и вручную.
Вентиляционный проход через крышу здания своими руками
Сначала надо будет собрать вентиляционную систему внутри помещения, и только после этого приступать к обустройству вентиляционного выхода через крышу дома.
Чтобы установить стандартный проходной узел для воздуховодов, нужно будет использовать следующую пошаговую инструкцию:
- Определить месторасположение вентвыхода на кровле дома. Рекомендуют размещать на минимально возможном расстоянии от конька здания. Расстояние от выхода до конька должно на 3 см шире размера самой трубы. Совет для новичков — сначала лучше сделать лекало, для которого подойдет обычный картон. Потом с помощью лекала носится разметка в нужном месте.
- Начинать сверлить отверстие в намеченном месте надо на чердаке здания. При этом располагайте вентвыход максимально близко к системе воздухообмена. После того как просверлите отверстие, не вынимайте сверло. Торчащее сверло из кровли поможет вам отыскать расположение вентиляционного выхода в тот момент, когда начнете обустраивать его на крыше дома.
- После это работы по обустройству продолжаются на крыше здания. Надо отыскать сверло и вытянуть его. Потом надо сделать разметку на кровле. Далее надо очень тщательно пропилить круглое отверстие с помощью лобзика или пилы. В том случае, когда кровельное покрытие довольно мягкое, то прорезать отверстие особого труда не составит. Если кровельное покрытие довольно жесткое, то терпения и времени потребуется намного больше.
- Пропилить отверстие в кровле будет намного легче, если воспользоваться таким советом от специалистов. Они рекомендуют сделать с помощью сверла вдоль контура выхода небольшие отверстия в нескольких местах. Потом в эти отверстия просовывается ножовка, и выпиливается отверстие под вентвыход.
- Затем надо вынуть куски кровельного покрытия. После этого надо удалить материалы, которые располагаются под кровельным покрытием — утеплительный элемент, гидроизоляцию, обрешетку.
- Потом на венттрубу надо одеть выход с уплотнительным элементом. Используя скотч, зафиксировать рядом с трубой прослойки (водоотталкивающую и пароизоляционную). С помощью герметика надо обработать стыки. Уплотнитель из резины на мягких поверхностях надо закреплять с помощью герметика. Саморезы использовать в том случае, когда кровельное покрытие довольно твердое.
- После закрепления трубы, на нее одевается диффузор или зонтик для того, чтобы внутрь трубы не попадали осадки, птицы и различный мусор. Извилины и впадины на проходном узле через крышу дома должны отсутствовать, иначе в зимнее время на них начнут образовываться снежные карманы. С наступлением тепла они растают, и вся эта вода попадет под кровлю дома.
Достоинства бандажного соединения:
- простота
- экономичность

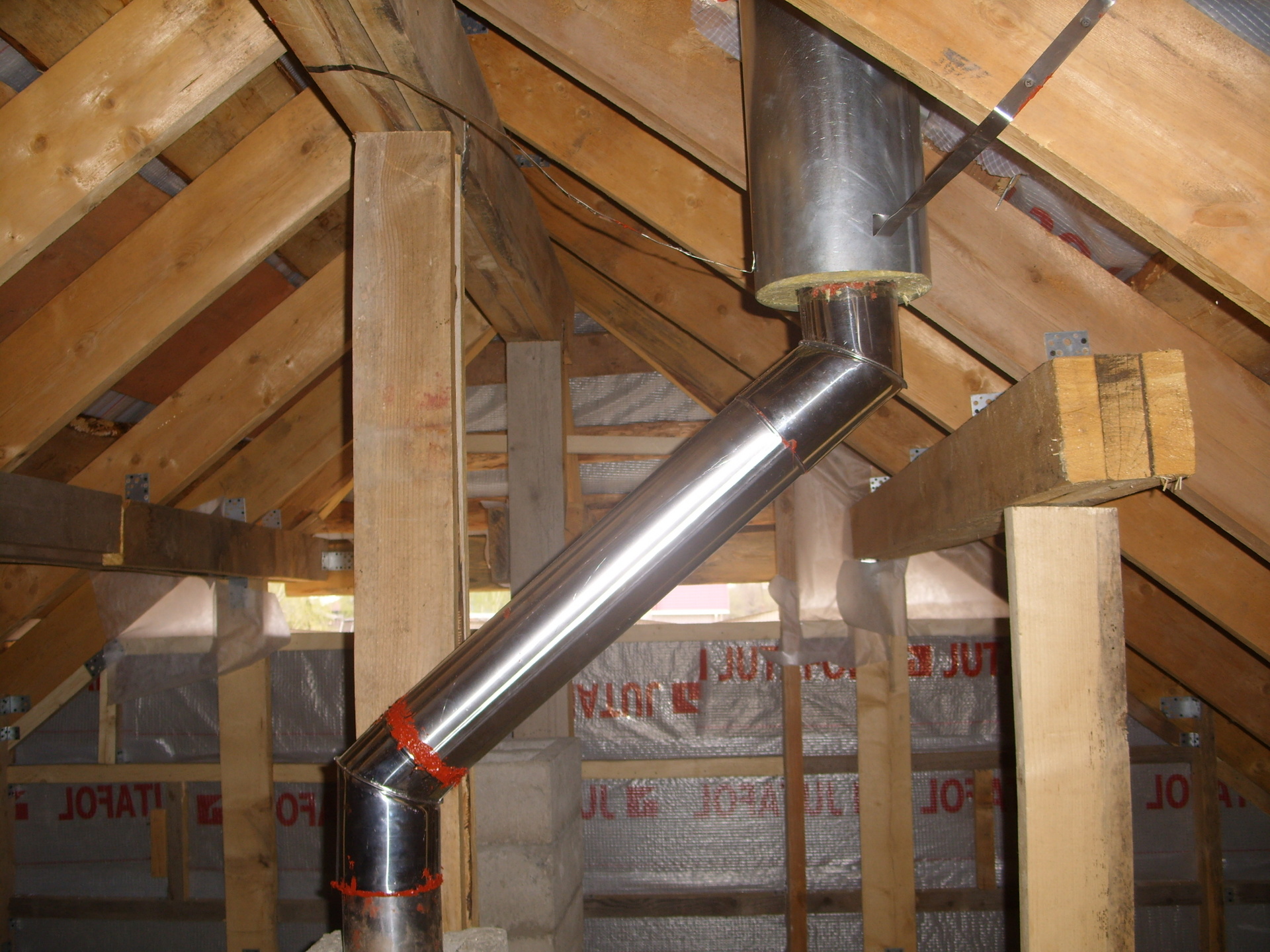

Расположение воздуховодов
Воздуховод может быть прикреплен к стене или потолку. При этом он может быть ориентирован:
горизонтально
Фото. Воздуховод горизонтальный.
вертикально
Фото. Вертикальные воздуховоды.
под наклоном (используется редко)
Виды креплений
В зависимости от типа воздуховода, его пространственной ориентации могут быть использованы различные методы их монтажа. Способы крепления воздуховодов:
- с помощью L-образного профиля и шпильки
- с помощью Z- образного профиля и шпильки
- с помощью хомута и шпильки
- с помощью траверсы и шпильки
- с помощью струбцины
- с помощью перфоленты (с хомутом и без хомута)
Фото. Виды креплений.
Тип крепления и количество крепежных элементов определяется массой, габаритами и видом вентиляционного короба. Во избежание вибраций и дребезжание конструкции обычно используются резиновые прокладки.
Если нужно направить воздуховод под определенным углом, соединить два воздухопровода разного диаметра либо осуществить из воздуховода сложную изогнутую конструкцию, то необходимо провести монтаж отводов вентиляции.
Фото. Отводы вентиляции.
Цена монтажа вентиляции воздуховодов зависит от длины воздухопроводной системы, способа крепления, материала и количества крепежных элементов.
Что влияет на производительность вентиляции
Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.
На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:
- Скорость потока воздуха на высоте установки вентиляционной трубы;
- Температура воздуха на улице и внутри помещения;
- Форма сечения канала и качество поверхности по всей высоте воздуховода;
- Форма крыши.
Практическим измерением можно получить расходный коэффициент С. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.
Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.
Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

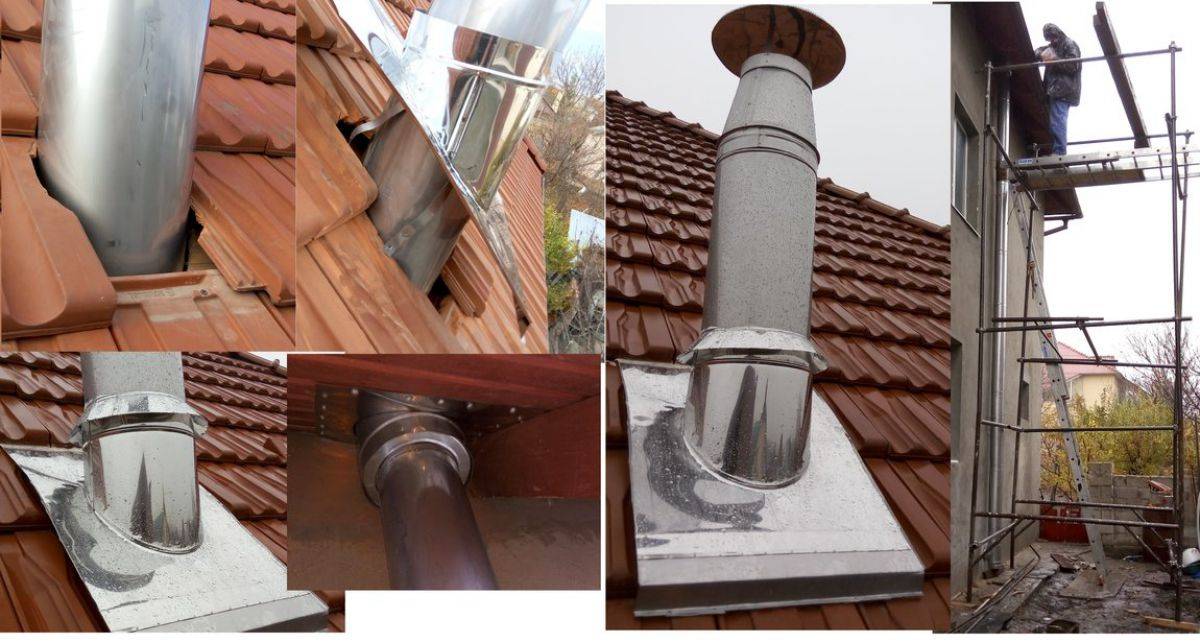

Основные моменты при выполнении вывода венттрубы на крышу
В процессе производства монтажных работ при выполнении прохода через кровлю необходимо обеспечить герметизацию стыка (подробнее: “Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты”). При нарушении герметизации, вода будет попадать под покрытие кровли, а также стекать по самой трубе внутрь помещения. При самостоятельной установке вентиляционной трубы на крыше герметик можно купить в любом магазине стройматериалов.
Верх трубы защищают специальным колпаком, назначение которого прикрывать систему от попадания внутрь осадков в виде дождя и снега. Современный метод решения этой проблемы – установка дефлектора на конец трубы.
Соединение воздуховода с вентиляционной трубой на кровле производят при помощи стыковочных фланцев. Для лучшей герметизации вывод оборудуют опорным кольцом. Для регулировки воздуха в трубу устанавливают специальный клапан.
Монтаж вентиляционной трубы на крыше осуществляют при помощи вспомогательных элементов, выбор их просто огромен. При затруднении в выборе того или иного элемента, можно получить консультацию специалистов, которые дадут совет, что нужно приобрести для упрощения работы.
