Вентиляция в ванной в потолке: особенности проектирования и инструктаж по монтажу вытяжки

Принудительная вентиляция

Принцип работы принудительной вытяжки в ванну отличается от естественной вентиляции. Циркуляция воздуха в помещении, оборудованном такой системой, происходит посредством вентилятора, который питает электрическая сеть.

Принудительная вытяжка в ванну устанавливается, если естественная вентиляция не функционирует или силы тяги в ней не хватает, чтобы сделать помещение комфортным для использования. Для этого на входе в воздуховодный канал устанавливают вентилятор, который создает зону с разряженным давлением, затягивая воздух внутрь воздуховода. Для расчета необходимой мощности вентилятора, нужно перемножить:

Объем помещения. Чтобы вычислить объем ванной комнаты, нужно перемножить длину, ширину и высоту помещения. К примеру, объем ванной с габаритами 3х2х2,2 равняется 13,2 кубических метров.
Коэффициент частоты использования. Этот показатель может составлять от 5 до 10, исходя из количества проживающих людей. Если в квартире живет 1 человек, он использует санитарную комнату 2 раза за сутки, а значит коэффициент принимает минимальное значение 5. С увеличением количества посещений санузла, увеличивается показатель коэффициента.

Обратите внимание! Внутри ванной комнаты высокая влажность, поэтому использование электрического прибора может быть небезопасно. Поэтому принудительная вытяжка в ванну монтируется с помощью влагостойких вентиляторов

Оборудование с высшей защитой от проникновения влаги маркируется кодом IP 34.

Как провести расчет вентиляции в частном доме

В расчете вентиляции используется такой показатель, как кратность воздухообмена. О ней уже говорилось в начале статьи. Зафиксирован данный параметр СНиПом под номером 2.08.01-89* под названием «Жилые здания». Так вот в приложении №4 дана таблица, в которой кратность воздухообмена показана в зависимости от назначения комнаты. Не будем переписывать всю таблицу, укажем основные помещения:

Помещение	Кратность воздухообмена
Жилые	3 м³/час на каждый квадратный метр площади при высоте потолков 3 м
Кухня с электроплитой	60 м³/час
Кухня с газовой плитой: 2 конфорки 3 конфорки 4 конфорки	60 м³/час 75 90
Ванная	25
Туалет	25
Совмещенный санузел	50

Теперь, что касается расчета. Для этого используется формула:

N = V x L, где

N – производительность вентиляции,
V — объем помещения,
L — кратность воздухообмена.

Обратите внимание на кратность в жилых помещениях. В принципе, получается так, что она равна «1». То есть, за один час объем воздуха в них должен поменять полностью

Отсюда получается, что производительность вентиляции должна быть равна объему комнаты

То есть, за один час объем воздуха в них должен поменять полностью. Отсюда получается, что производительность вентиляции должна быть равна объему комнаты.

Но это всего лишь расчет, который основывается на нормативах. Сама же вентиляционная система – это воздуховоды, которые и должны обеспечивать необходимую проходимость воздушных масс. Поэтому и здесь есть свои нормы. К примеру, круглая труба диаметром 150 мм, а это сечение, равное 0,016 м³, обеспечивает проходимость 30 м³/час. Этот же параметр поддерживает воздуховод прямоугольного сечения 100×100 мм. При этом такой объем поддерживает высота стояка, равная 3 м. То есть, если эта величина будет меньше, соответственно и снизится производительность.

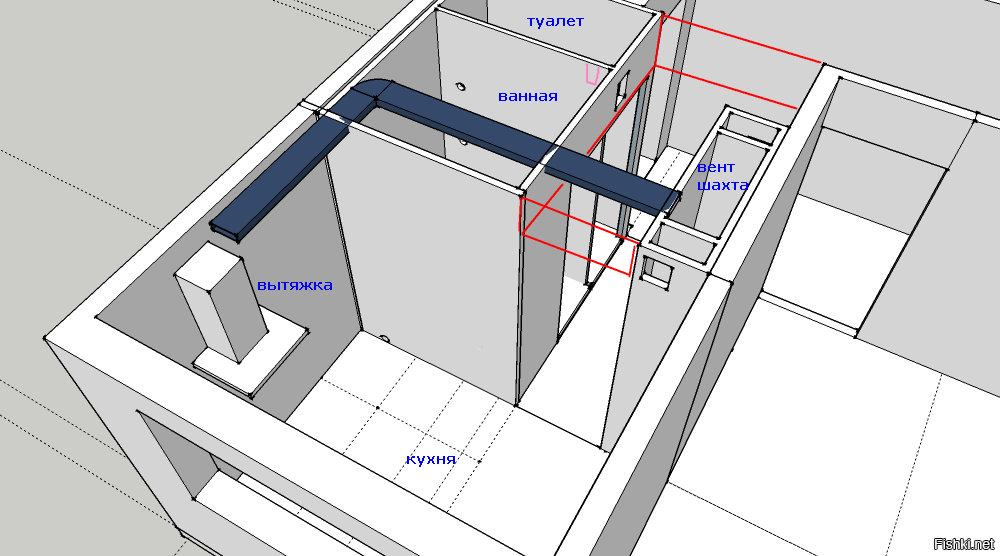

Схема для примера расчета

Пример расчета. Вводные данные:

общая площадь жилых помещений – 60 м²;
в кухне эксплуатируется газовая 4-конфорочная плита;
туалет и ванная раздельные;
высота потолков – 3 м;
приток со стороны жилых помещений, вытяжка из кухни, ванной и туалета.

В первую очередь рассчитывается объем приточного воздуха. Он равен объему жилых помещений: 60 × 3 = 180 м³/ч. Теперь надо рассчитать объем выводимого воздуха. Здесь придется обратиться к таблице:

в кухне этот показатель равен 90 м³/ч,
в туалете и ванной по 25.

В общем получается: 90 + 25 + 25 = 140 м³/ч. Теперь две полученные величины надо сравнить. Понятно, что 180 больше 140. Значит, производительность вентиляционной системы в данном конкретном случае будет 180 м³/час.

Этот расчет действителен и для естественной вентиляции, и для механической.

Правила обустройства вентиляции: нормы, требования

Подключаем вентилятор с таймером

Особенности ванной

Санузел представляет собой помещение с отдельной микросредой. Здесь постоянно повышен показатель влажности, в основном более теплый малоподвижный воздух. Все вместе это содействует возникновению в скрытых местах плесени, грибка, появления других микроорганизмов.

Перечисленные факторы определяют требования, предъявляемые для мебели, отделочных материалов, электрооборудования, которые устанавливаются или будут использоваться в санузле:

устойчивость к высокой влажности;
защита от непосредственного и возможно долгого воздействия воды;
водонепроницаемость или, наоборот, гигроскопичность;
устойчивость к появлению плесени;
антисептические свойства.

Как сделать вытяжку под натяжным потолком

Монтаж вытяжной конструкции — достаточно сложная задача. Однако справиться с ней можно самостоятельно, обладая определенными знаниями и умениями. Чтобы предотвратить возможные проблемы, необходимо привлечь опытных специалистов, которые знают, что необходимо для установки вытяжки.

Перед установкой ПВХ необходимо выполнить ряд обязательных операций:

теплоизоляция бетонного основания потолка, что позволит значительно снизить количество конденсата;
герметизация всех швов и мест соединения потолочных и стеновых конструкций;
укрепление поверхности основания потолка при помощи специальных строительных составов. Это предотвратит осыпание штукатурки и частиц бетона;
все деревянные поверхности потолка должны быть обработаны антисептиками и антипиренами;
межпотолочное покрытие обрабатывается специальными веществами от проникновения грызунов и насекомых.

После того, как основание потолка подготовлено, можно приступать к прокладке вентиляционных каналов, после чего будет произведена установка ПВХ

Особое внимание нужно уделить установке вентиляционных решеток, которые будут отвечать за воздухообмен

Монтаж этой конструкции осуществляется по следующей схеме:

перед установкой ПВХ полотна необходимо закрепить воздуховоды, протянуть проводку, зафиксировать короб для вытяжки под натяжной потолок, проверить герметичность всех стыков;
после этого производится монтаж ПВХ полотна, в котором аккуратно вырезают отверстия согласно с размером вентиляционных решеток;
чтобы отверстия под вытяжку в натяжном потолке не привели к деформации, на них надевают протекторные кольца, после чего в образовавшемся проеме монтируют и крепят вентиляционную решетку.

Как сделать вытяжку в натяжном потолке в ванной

Если в ванной комнате есть функционирующая вентиляция, никаких проблем с монтажом не будет. Чтобы она работала хорошо, достаточно будет в противоположных сторонах ПВХ конструкции установить вентиляционные решетки. Фиксировать их нужно с помощью клеевого состава. Решетка будет прикреплена к внешней поверхности, после чего с внутренней стороны нужно вырезать часть пленки.

Если в ванной комнате отсутствует вытяжная конструкция, необходимо будет установить ее самостоятельно. Для обеспечения воздухообмена нужно установить искусственную систему вентиляции. Для этого подготовить все элементы системы, включая нагреватель, вентилятор и воздушные фильтры. Перед установкой ПВХ стоит проложить кабель каналы для прокладки электрической проводки, обеспечить установку вытяжки.

Специфика установки вытяжки в ванной комнате состоит в том, что смена воздушных масс должна происходить постоянно. В этом помещении могут скапливаться посторонние запахи, потому задачей вентиляции будет их своевременное удаление.

определение мест для установки вытяжных труб;
прокладка трубы для вытяжки под натяжной потолок, электрической проводки;
фиксация всех элементов вытяжки к бетонному основанию потолка;
монтаж натяжного потолка, включающий установку крепежных багетов и натяжение полотна;
крепеж декоративных решеток, которые будут маскировать вентиляционные каналы.

Как сделать вытяжку в натяжном потолке в кухне

Установка вытяжки в натяжном потолке на кухне происходит по строгому регламенту, состоящему из ряда обязательных действий:

К месту расположения вытяжного шкафа подводят электрическое питание. Все выключатели и розетки должны быть заземлены.
При помощи простого карандаша необходимо разметить место фиксации конструкции в натяжном потолке. Если она будет находиться на значительном удалении от вентиляционной шахты, для циркуляции воздуха необходимо использовать плоские трубы, которые будут скрыты за натяжным потолком.
После разметки на основу потолка накладывают крепежи, отмечают места для саморезов. В качестве крепежных элементов рекомендуют использовать анкерные болты.
Подготавливают сборку воздуховода для вытяжки под натяжной потолок. Если он состоит из нескольких частей, они должны быть зафиксированы между собой герметиком.
Вентиляционный короб присоединяют к шахте. Необходимо чтобы положение всех частей конструкции было правильным. Убедиться в этом можно при помощи строительного уровня.
После того, как все надежно зафиксировано, можно переходить к монтажу ПВХ. Предварительно на нем нужно сделать отверстия и прикрепить к ним протекторные кольца. Через них выводят трубы, ответственные за воздухообмен.

Важно! Процесс монтажа завершают присоединением вытяжки с проводящим каналом. Чтобы конструкция была более эстетичной, можно установить декоративную вытяжку для натяжных потолков, которая подойдет к интерьеру кухонного помещения

Выбор вентилятора для вытяжки

Перед покупкой определенной модели электрического вентилятора сначала следует внимательно изучить классификацию этих вентиляционных устройств для ванной.

Такие устройства бывают 2 видов:

осевые;
радиальные (центробежные).

Осевые вентиляторы оснащены роторным двигателем. На его оси установлена крыльчатка с несколькими лопастями. Для улучшения аэродинамики в вентиляционный вход встроен коллектор.

Осевые устройства чаще устанавливают в ванной. Они обладают невысокой производительностью и работают на небольшой мощности.

Радиальный вентилятор, устанавливаемый в натяжном потолке в ванной, оснащен ротором со спиральными лопатками. Воздух в такой прибор входит спереди, а выдувается сбоку, под прямым углом.

Радиальные электрические вентиляторы монтируют на потолках больших ванных комнат. Объем этих помещений — 12 куб. м. и более, а расстояние от точки входа до вентканала — 2 м как минимум.

В зависимости от методов монтажа вентиляторы бывают:

потолочными;
настенными;
настенно-потолочными;
канальными — устанавливают в разрыв вентканала, могут использоваться для проветривания нескольких комнат.

Вытяжной электрический вентилятор, как и любое бытовое устройство, выбирают по его техническим характеристикам. Корпус такого прибора делают из влагостойкого пластика.

Вид и форму вентиляционных решеток выбирают в соответствии с дизайном помещения.

При выборе потолочного электрического вентилятора в ванную учитывают его технические характеристики:

производительность;
уровень шума;
безопасность;
мощность;
дополнительные функции.

Производительность (мощность)

Производительность вентиляционного устройства считают основным параметром, обеспечивающим хороший воздухообмен в ванной.

Нужный вентилятор выбирают, исходя из площади помещения и кратности воздухообмена, которая указана в СанПиН.

Для ванной второй показатель равен 6-8 объемам в час. Он зависит от количества человек, проживающих в квартире.

Расчет производительности вентилятора выполняют по такой формуле: С = А × В

где А – объем ванной комнаты (высоту умножают на длину и ширину помещения),

В – кратность.

Например, площадь — 2,2 × 2,5 × 2,7 м = 14,85 куб. м (примерно 15 куб. м). Тогда для 4 жильцов квартиры кратность воздухообмена равна 8.

В итоге, 15 × 8 = 120 куб. м/час — высокоэффективный электрический вентилятор будет обладать такой производительностью.

Уровень шума

Уровень шума считают еще одним техническим параметром, на который стоит обратить внимание при покупке потолочного вентилятора. При этом исходят из режима работы устройства. Если потолочный вентилятор включают только в дневное время суток, то его шум должен быть равен 30-35 дБ

Для обеспечения в ванной круглосуточной вытяжки покупают радиальные устройства на 20-25 дБ

Если потолочный вентилятор включают только в дневное время суток, то его шум должен быть равен 30-35 дБ. Для обеспечения в ванной круглосуточной вытяжки покупают радиальные устройства на 20-25 дБ.

Осевые вентиляторы являются более шумными из-за сильной вибрации мотора.

Иногда шумит и воздуховод, если он сделан из металла. Поэтому при монтаже вытяжки в потолке ванной чаще используют бесшумный пластик или шумоподавляющие стройматериалы.

Также при выборе электрического вентилятора для ванной пристальное внимание обращают на его безопасность. Для этого помещения покупают влагостойкую модель. Такое устройство не выходит из строя даже при постоянной высокой влажности в помещении

Такое устройство не выходит из строя даже при постоянной высокой влажности в помещении.

Единственным минусом вентилятора является то, что его нельзя подключить к обычной электрической сети. В противном случае, если на работающее устройство попадет вода, в доме произойдет короткое замыкание и возникнет пожар, поэтому лучше не рисковать.

Также при покупке потолочного вентилятора в ванную обращают внимание и на наличие дополнительных функций

Это важно с точки зрения удобства эксплуатации прибора.. Потолочные высокоэффективные вентиляторы могут быть оснащены такими дополнительными устройствами:. Потолочные высокоэффективные вентиляторы могут быть оснащены такими дополнительными устройствами:

Потолочные высокоэффективные вентиляторы могут быть оснащены такими дополнительными устройствами:

датчиком движения, который автоматически включает устройство при появлении человека в помещении;
таймером — позволяет установить время работы;
датчиком влажности;
обратным клапаном.

Кроме того, на таких приборах есть регулятор скорости вращения лопастей.

Монтаж приточно-вытяжной вентиляции с рекуперацией

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Рекуператор в системе вентиляции

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива. Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его

Таким образом, рекуператор становится немного увлажнителем

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

Вентиляция в натяжном потолке в ванной комнате

Натяжные конструкции все чаще используются для ванной комнаты. Они привлекают интересным дизайном, разнообразными цветовыми сочетаниями. Придают интерьеру ванной легкость, изящество, зрительно увеличивают объем маленькой комнаты.

Отличительная особенность – полная герметичность. Натяжное пластиковое полотно не способно пропускать воду, что полезно при затоплении соседями сверху. Но вентиляция под натяжным полотном отсутствует. После установки будет собираться конденсат, а значит, появится плесень. Следует помнить, что из-за разницы давления под и над полотном, оно будет колебаться при открытии двери, а при нагревании воздуха способно провиснуть. Этого можно избежать, установив вентилирование потолочного пространства.

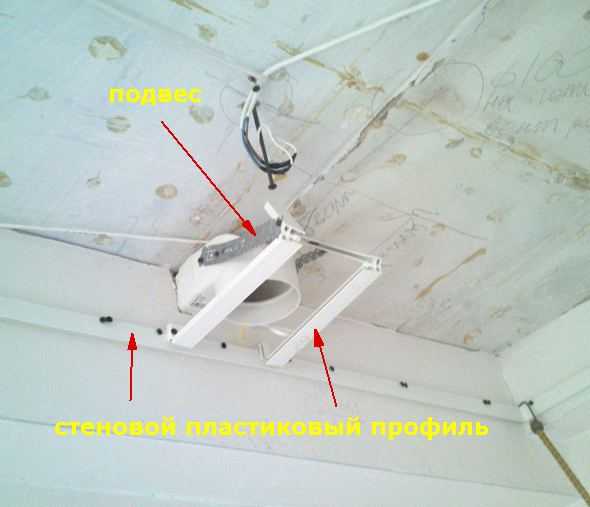

Натяжная конструкция имеет свои особенности, влияя на схему установки вентиляции. Последовательность действий такая:

Проложить необходимые коммуникации, надежно их закрепить.
Натянуть полотно.
Определить места установки решеток вентиляции.
Закрепить клеем протекторное кольцо там, где планируется отверстие для решетки.
Когда кольцо надежно держится на полотне, внутри лишний материал удаляется.
Внутри получившегося отверстия закрепляется вентиляционная решетка.

Принудительная же вентиляция в натяжном потолке в ванной комнате крепится на заранее подготовленную платформу, так как вытяжка слишком тяжелая для натяжного полотна. В остальном же схема установки вентилятора под натяжным потолком дублирует описанную выше.

https://youtube.com/watch?v=D3oGZEAbE7c

Ой! Пока нет материалов(((. Полистайте сайт еще!

Источник

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке. Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах. При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя. Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой

Советы и рекомендации

Эксперты рекомендуют придерживаться следующих советов при монтаже вентиляции:

После монтажа вытяжки в натяжной потолок необходимо проверить, чтобы ее составные части не соприкасались друг с другом. В противном случае колебания и вибрация, возникающие при работе вентилятора, будут сказываться на ПВХ-покрытии. В итоге полотно может деформироваться, что негативно скажется на функциональности.
Не рекомендуют заделывать зазоры в вентиляционной шахте монтажной пеной. Если в противоположной части ПВХ установить вентиляционную решетку, даже при неработающей вентиляции воздухообмен будет осуществляться.
Натяжной потолок и вытяжка от газовой колонки должны быть гармоничными. Потому, в целях обеспечения безопасности необходимо спрятать элементы вентиляции в специальные декоративные короба.
При установке вытяжного агрегата необходимо обеспечить максимально прочное крепление всех элементов. В противном случае при работе вентиляции будет образовываться вибрация. Она скажется на эстетике покрытия, так как полотно будет постоянно колебаться.

Как установить вытяжной вентилятор в ванной комнате

Корпус вентилятора имеет отверстия во всех углах для крепления штифтов. Но у этого способа крепления есть и недостатки – нелегко просверлить отверстия в стене или плитке, необходимо специализированное оборудование (дрель и сверла). Такое крепление не герметично, остаются зазоры, возможны вибрации и дребезжание корпуса, поэтому лучше закрепить устройство на герметик. Силиконовый клей, жидкие гвозди наносятся с помощью пистолета или вручную по общему периметру вентиляционной шахты. Перед началом процесса тщательно очистите поверхность, вставьте вентилятор, прижмите его и проверьте его положение с помощью спиртового уровня. Закрепите его на 2-3 часа клейкой лентой и снимите после полного застывания герметика. Крепление дюбелями более надежно, но имеет все вышеперечисленные недостатки. Работа выполняется следующим образом – снимите кожух вентилятора, наденьте его на отверстие в стене, отметьте карандашом места для сверления отверстий под дюбели. Отверстия сверлятся, а затем в них вставляются дюбели. Устройство подключается и проверяется на работоспособность, затем вставляется и прикручивается на место саморезами. Наконец, крышка остается на месте.

Внутри натяжной/рельсовой конструкции не может возникнуть застой, поэтому система вентиляции чрезвычайно важна. Декоративные потолки в некоторых загородных домах устанавливаются вдоль нижней части потолочных балок на высоте около 19-21 см от самого потолка. Таким образом, вентиляционное отверстие будет расположено внутри конструкции потолка. В этом случае достаточно оборудовать потолок пассивной вентиляцией – вырезать в потолке отверстие и украсить его специальным плафоном или декоративной решеткой. Одновременно можно сделать несколько таких отверстий. Вытяжной вентилятор, установленный в отверстии в стене, будет всасывать воздух через решетки в потолке. Это даст вам возможность выбрать более мощное, а значит и более громкое устройство – конструкция потолка способна гасить звуки, а воздух потолок усилит, что компенсирует малый размер вентиляционной решетки в нем.

В частных домах, где вентиляционные отверстия находятся выше уровня, на котором установлен натяжной или реечный потолок, осевой или вытяжной вентилятор вставляется в стандартный воздуховод от стены, а на потолочной панели напротив него делается еще одно отверстие. Ширина планки составляет 8,4 см, а отверстие должно быть диаметром 8 см, чтобы не раздавить профиль планки. Отверстие сверлится в плинтусе электродрелью, оснащенной фрезой “балеринка” диаметром 8 или 8,2 см. Можно использовать решетку немного большего размера, диаметром 10 см. На нем отмечены отверстия для саморезов. Прислоните его к разметке и просверлите монтажные отверстия для крепления. Не вкручивайте саморез в поверхность потолка сразу (без предварительно просверленных отверстий) – даже самая маленькая ошибка приведет к его заклиниванию в неположенном месте. Головки саморезов скрывают декоративную часть ободка. Итак, своими руками можно сделать вентиляцию в подвешенной ткани, но здесь отверстие аккуратно вырезается, а не сверлится. Решетка крепится к потолку с помощью специальных клипс или силиконового клея.

Виды вентиляторов для ванной

Паро- и теплоизоляция холодного чердака

Для кровли с холодным чердачным помещением наиболее важно максимально снизить теплопотери через чердачное перекрытие. Как для деревянных, так и железобетонных перекрытий обязательным является пароизоляция

Она укладывается на само перекрытие и обеспечивает защиту утеплителя от паров, которые могут сконденсироваться в теплоизоляторе, пройдя через потолок жилого помещения

В качестве утеплителя могут применяться плитные и насыпные материалы. Пирог потолка состоит из пароизоляции, балок перекрытия и утеплителя

Она укладывается на само перекрытие и обеспечивает защиту утеплителя от паров, которые могут сконденсироваться в теплоизоляторе, пройдя через потолок жилого помещения. В качестве утеплителя могут применяться плитные и насыпные материалы. Пирог потолка состоит из пароизоляции, балок перекрытия и утеплителя.

В перекрытии потолка часто используют следующие виды теплоизоляторов:

пенополистирольные и пенопластовые плиты;
минераловатные плиты или маты;
керамзитовые гранулы;
шлак топливный или гранулированный;
опилки с известью или глиной;
пемза.

Толщину необходимого слоя утеплителя выбирают в зависимости от расчетной зимней температуры при помощи таблицы ниже.

Зимнюю температуру рассчитывают по СНиП 2.01.01-82 (строительная климатология и геофизика) или выбирают по регионам РФ из соответствующих климатических карт.

Утеплитель укладывают между лагами или балками потолка, а сверху делают дощатый настил для чердачных ходов. Лаги, обычно, имеют толщину 50 мм, а доски для настила 25-35 мм толщиной.

Устройство гидроизоляции чердака

Гидроизоляция крыш с холодным чердаком, по мнению многих специалистов, спорный вопрос. Некоторые говорят, что гидроизоляция обязательно должна присутствовать под кровельным материалом, а кто-то категорически рекомендует от неё отказаться. Здесь многое зависит от вида кровельного материала и угла наклона скатов крыши.

Металлические кровли наиболее подвержены коррозии, возникающей при возможных небольших протечках или от конденсата

Поэтому еще раз обращаем ваше внимание на то, что вентиляция играет одну из главных ролей в борьбе против образовавшегося конденсата

Для пологих металлических кровель специалисты рекомендуют обязательно устанавливать супердиффузионные мембраны. Она предотвратит попадание влаги снаружи кровли при задувании снега или дождя. Как бы хорошо не была уложена кровля, всегда существует вероятность минимальных протечек. Именно поэтому, немного переплатив, вы получите дополнительную защиту от попадания влаги на утеплитель в перекрытии холодного чердака.

Если же в качестве кровельного материала используется, например, шифер, то от гидроизоляции можно отказаться. На рынке также присутствует профнастил с антиконденсатным покрытием, который может удерживать до 1 литра воды на 1 м2. Со своей стороны мы рекомендуем всегда использовать гидроизоляционные мембраны, потому как это наиболее дешевый и простой дополнительный способ обезопасить свою кровлю от возможных протечек.

При установке гидроизоляционных мембран используют контробрешетку. Она выполняет функцию фиксирующей рейки и, за счет своей высоты, обеспечивает необходимый зазор для вентилирования подкровельного пространства. Устройство обрешетки холодного чердака ничем не отличается от утепленных крыш. Размеры обрешетки и её шаг определяет вид, устанавливаемого кровельного покрытия.

Температурный режим холодного чердака

Чтобы на крыше не образовывались наледи и сосульки, необходимо поддержание на чердаке правильного температурно-влажностного режима. При недостаточной толщине теплоизоляционного материала происходят значительные тепловые потери через перекрытие. Теплый воздух, нагревая кровельное покрытие, вызывает подтаивание снега и образование наледей. Правильно подобрав слой утеплителя этого можно избежать.

Оценить эффективность теплоизолятора можно с помощью температурного замера верхнего слоя утеплителя. Электронный термометр погружают в утеплитель на 10-20 мм. Снятые показания температуры должны соответствовать значениям в таблице ниже.

Как видите, устройство пирога холодного чердака не отличается особой конструктивной сложностью. Главная задача – обеспечить необходимую интенсивность проветривания и толщину теплоизоляционного слоя в перекрытии потолка.

Проведем монтаж медной кровли быстро и качественно

Вентиляция в ванной в потолке: особенности обустройства + инструктаж по монтажу вентилятора
