Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

Воздуховоды

При необходимости подвести вентиляцию к определённым зонам используют воздуховоды, существующие в нескольких вариантах исполнения:

• Жёсткие (пластиковые или металлические) – бывают прямоугольного, квадратного и круглого сечения. Они оказывают минимальное воздействие на проходящий в них воздух. Их достаточно легко монтировать используя специальные крепления;
• Гибкие гофрированные – обычно их используют лишь на коротких расстояниях, либо в сложных местах прохождения вентканала. Оказывают максимальное сопротивление из-за неровности стенок.

Слева — пластиковый воздуховод, справа — гофрированный

Критерии выбора вентиляционного оборудования

При покупке прибора для подачи воздуха в санитарные комнаты учитывают такие критерии:

Диаметр вентканала. В зависимости от размера шахты выбирают сечение патрубка прибора. Стандартные модели снабжаются отводами диаметром 15, 12,5 или 10 см.
Наличие воздуховодов и их локализация. Эти характеристики влияют на выбор места установки оборудования.
Мощность. Выбранное устройство должно хорошо справляться со своими функциями.
Класс влагозащиты. Этот показатель отмечается символами IP. Минимальным считается показатель в 30 единиц. Рекомендуется приобретать приборы с классом защиты IP 44. Они поставляются в прочном кожухе, предотвращающем попадание воды на электронные компоненты.
Шумность

На этот показатель обращают внимание редко, однако бесшумное проветривание сделает пользование комнатами более комфортным.

Дополнительный функционал

Дорогие модели вентиляционных систем снабжаются некоторыми дополнительными компонентами:

Вытяжные вентиляторы могут иметь различную
конструкцию и дизайн,
кроме того, они различаются по мощности.

1. Встроенным таймером. Пользователь сможет настроить график работы устройства самостоятельно. Процесс проветривания ванной или туалетной комнаты становится автоматизированным.
2. Переключателем основной нагрузки. Вентилятор функционирует в 2 режимах: полной или половинной мощности. Первый вариант используется при необходимости быстрого обновления воздуха в квартире. Функция позволяет избегать возникновения лишнего шума, снижает расход электрической энергии.
3. Часами и подсветкой. Эти опции делают проведение гигиенических процедур более комфортным.
4. Датчиком влажности. Прибор включается, получая команду от встроенного контроллера. Это снижает расход энергии, избавляет от необходимости установки отдельной розетки для вентиляционного устройства.

Правила организации

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

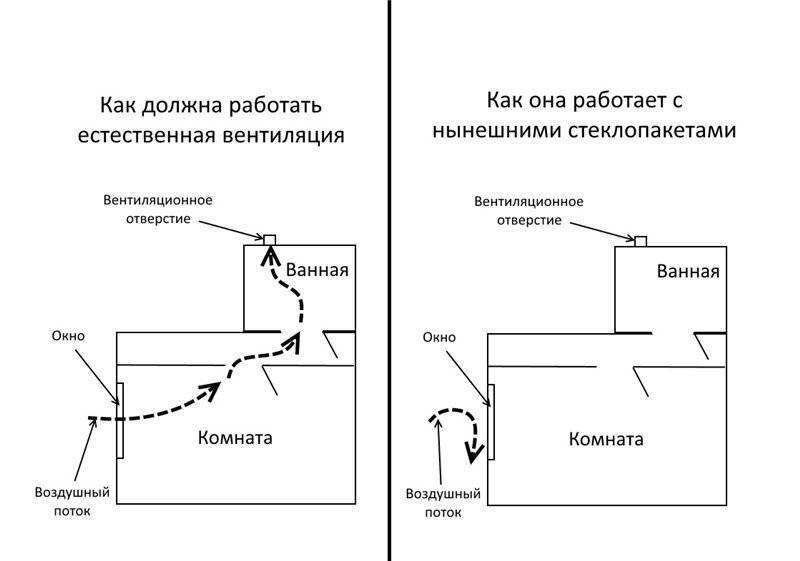

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Один из вариантов организации вентиляции в частном доме

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух  подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

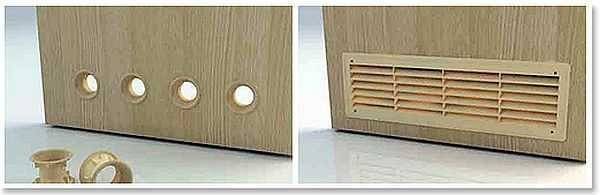

В дверях технических помещений — кухни, ванной, туалета — должны быть вентиляционные решетки или клапана. Клапана есть даже с шумопоглощением, а запах при правильной организации не попадет в другие помещения никогда

Возможно, вам будет интересно почитать, о том, как построить деревянный туалет на даче.

Установка вентиляции своими руками: что нужно знать

Монтаж вентиляции в ванной – дело несложное, но только если уже есть выход в воздуховод, проверена система и все работает. Но когда дело касается индивидуального строительства, установка вентиляции в ванной или другом помещении должна происходить на стадии возведения стен!

Вентиляция ванной в частном доме устраивается точно по тому же принципу, как и в многоквартирном: естественная или принудительная, она закладывается в проект помещения и монтируется по мере возведения конструкции.

В случае, когда нет необходимости или возможности устанавливать вытяжку в каждую комнату, индивидуальная потолочная вентиляция в ванной может быть заменена на более доступные способы. Например, вентиляция из кухни в ванную или между ванной и туалетом – такие конструкции позволяют сократить финансовые затраты на установку воздуховодов и приобретение вентиляторов. Одного приточно-вытяжного прибора, смонтированного на кухне, будет достаточно для обеспечения воздухообмена в двух-трех помещениях.

Правила монтажа вентиляции в доме

Установка вентиляционного оборудования не всегда требует сооружения дополнительных конструкций. Вполне достаточно установить прибор в нише вытяжной шахты, чтобы обеспечить приток и отток воздушных масс. Но это только в том случае, если шахта канала находится прямо за стеной ванной комнаты или совмещенного санузла. В некоторых случаях (если дом ветхий) потребуется замена вентиляционных коробов ванной, для этого возможно придется вызывать мастера.

Нужно понимать, что совмещение естественной и принудительной вентиляции – вполне разумный подход к решению проблемы. В частности, если вентканал расположен через помещение (одно или несколько), а диаметр вентиляционной трубы в ванной позволяет перемещать объемные потоки воздуха, потребуется возведение вентиляционных коробов.

Виды коробов для вентиляции:

• пластиковый: может быть как круглого, так и прямоугольного сечения. Отличается низкой шумопроводностью и минимальным сопротивлением потокам воздуха. Простота монтажа и подбор под нужное сечение вентиляционной трубы делают данную конструкцию самой популярной;
• мягкий гофрированный короб применяется только в случае малых расстояний или же в местах, где нет возможности поставить жесткую конструкцию.

Точный расчет и первичные навыки подскажут, как делать вентиляцию в ванной, туалете или на кухне. А чтобы лучше понимать, с чем придется столкнуться, просмотрите фото, расположенные ниже. Здесь вы найдете ответы на свои вопросы и сможете выполнить монтаж системы собственными руками.

Для чего нужна система вентиляции во влажном помещении?

Прежде чем перейти к особенностям устройства, нужно понять, для чего вообще нужна вентиляция в доме. Рассмотрим следующий пример: в среднем, взрослый человек проводит в доме от 10 до 15 часов в день. За это время он вдыхает до 20 тыс. литров воздуха. Если в помещении нет постоянного воздухообмена и притока свежего воздуха, то это негативно отразится на самочувствии всех членов семьи.

Вентиляция необходима для создания комфортного микроклимата в доме.

Микроклимат в помещениях зависит от следующих параметров:

• температуры воздуха;
• влажности воздуха;
• скорости движения воздуха;
• температуры ограждающих конструкций;
• степени концентрации вредных веществ (например, углекислого газа).

По российским нормам, весь объём воздуха в доме должен полностью обновляться за 1 час.

Основная задача вентиляции – поддержание чистоты воздуха в замкнутом помещении путём одновременного притока более чистого наружного и удаления наружу более грязного внутреннего.

Во влажных помещениях – бассейне, зимнем саду, постирочной, бане и т.д. при стирке, приёме ванной или посещении парной образуется избыточное количество водяных паров.

Эти пары дополнительно увеличивают концентрацию влаги, которая содержится в воздухе, циркулирующем по дому.

Если ее вовремя не отвести, то можно столкнуться с рядом неприятных явлений, например, повышенной влажностью, сыростью, плесенью и отсыреванием элементов интерьера, особенно во влажных помещениях.

Т.к. водяные пары имеют свойство постепенно накапливаться в предметах и ограждающих конструкциях, то избыток влаги со временем приводит к разрушению строительных конструкций. Кроме этого, повышенная влажность в доме негативно отражается на самочувствии людей.

Постоянная сырость, вызванная отсутствием вентиляции, способствует росту различных бактерий, что может привести к распространению болезней в доме.

Решить проблему избыточной влажности в «мокрых» помещениях помогает устройство системы вентиляции, которая:

• предотвращает появление конденсата;
• удерживает относительную влажность воздуха в пределах нормы;
• не допускает возникновения сквозняков в местах пребывания людей.

При расчёте системы вентиляции влажных помещений следует создать отрицательный дисбаланс, при котором вытяжной поток будет преобладать над притоком.

Благодаря этому исключается перетекание неприятных запахов в жилые комнаты. Для работы вытяжной системы необходимо обеспечить переток воздуха из смежных помещений. Для этого предусматриваются щели под дверями санузлов или переточные решётки. При этом скорость воздуха не должна превышать 0.3 м/с, чтобы исключить неприятные ощущения сквозняка у человека, посещающего санузел.

Если в доме построен бассейн, то систему вентиляции необходимо спроектировать так, чтобы струи воздуха не попадали прямо на поверхность воды, т.к. это может увеличить скорость испарения воды и повысить влажность в помещении.

Вентиляция через крышу

Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.

Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.

Установка

Параметры, в соответствии с которыми устанавливаются вакуумные клапаны:

• размещаются на стояках, если технически это невозможно выполнить, возможно размещение на любом горизонтальном участке канализационной системы;
• монтируется как отдельно, так и совместно с фановым вентилированием;
• размещение таким образом, чтобы внешняя температура всегда была выше 0⁰ С, чтобы избежать замерзания клапана;
• устанавливается на 10 см выше, чем самый высокий сливной отвод сантехнического оборудования (чтобы не засорялся клапан);
• если есть сливной трап в полу – монтаж над уровнем пола 35 см;
• устанавливается на свободный конец патрубка, либо раструб;
• возможен монтаж на чердаке, другом помещении (при определенных условиях);
• стыки обязательно должны быть герметично смонтированы;
• место установки необходимо определить заранее, чтобы обеспечить легкий доступ к клапану для проведения дальнейшего технического обслуживания;
• если клапан размещен внутри короба, ниши, оборудуется специальный люк.

Следует помнить, что вакуумные клапаны не предотвращают проникновение запаха из септика внутрь помещения, когда сорван гидрозатвор, либо он пересох из-за длительного неиспользования сантехники.

Используемые совместно с фановым проветриванием, практически полностью гарантируют защиту помещений от септических воздушных потоков.

Составляющие и материалы системы

На сегодняшний день вентиляция собирается из воздуховодов круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.

Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.

Что касается частных домов, то для них вентиляция сооружается из следующих элементов:

• Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.
• Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
• Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
• Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
• Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.

В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.

Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно

В случае ошибки в проектировании или недостаточно эффективной работы системы вентилирования в ванной и туалете частного дома устранить проблему можно установкой вытяжного вентиляционного клапана в стену. Особенности выбора указанного прибора и монтажные правила приведены в статье, с содержанием которой мы советуем ознакомиться.

Критерии выбора оборудования

Параметры выбора вентиляторов

В продаже представлен широчайший выбор вентиляторов с самыми разнообразными техническими характеристиками.

Приобретая оборудование, следует обратить внимание на такие критерии:

• Мощность. Она должна соответствовать кубатуре помещения, обеспечивать кратность воздухообмена 10-12.
• Безопасность. Следует брать приборы с корпусами, защищенными от брызг с закрытыми герметичными контактами. Полностью безопасными считаются изделия с показателем IP44.
• Диаметр патрубка. Его нужно подбирать под сечение канала. Стандарты строительства составляют 100, 125, 150 мм.
• Уровень создаваемого шума. У радиальных вентиляторов он несколько ниже, но и размер больше.
• Возможность обслуживания. Проще всего доступ к лопастям приборов осевого типа. Добраться до барабана сложно, в некоторых моделях невозможно. Такая ситуация может привести к тому, что лопасти от грязи потеряют аэродинамические качества, а работающий с перегрузкой мотор сгорит.
• Наличие клапана. При вращении вентилятора и наличии естественной тяги он открывается, пропуская загрязнения через корпус. В остальное время он закрыт, предотвращая попадание отработанных масс из шахты в санузел.

Учитывая эти нюансы, будет несложно подобрать и установить модель, наиболее соответствующую соотношению критериев эффективности, цены и качества.

Вытяжка в ванную комнату: критерии выбора оборудования

Для установки вытяжки в ванной комнате, которая в полном объеме будет справляться со своими функциями, следует ознакомиться с параметрами и особенностями оборудования:

• оборудование и устройства для вытяжки в ванной комнате должны соответствовать нормам безопасной эксплуатации и иметь соответствующие сертификаты и гарантийные листы;
• электровытяжка в ванной комнате, работающая от сети, должна располагаться в защитном корпусе, во избежание попадания в устройство капель воды или влажного пара;
• мощность (производительность) вытяжной установки должна позволять выводить загрязненный воздух в полном объеме. В случае, когда одна вытяжка проходит через ванную из туалета, ее мощности должно хватить на обслуживание двух помещений;

Что нужно знать о вентиляторах: самое главное

Распространенные модели вытяжек на шарикоподшипниках долго служат и бесшумно работают. Предпочтение лучше отдать устройству с обратным клапаном (самозахлопывающийся тип) – он не дает проникнуть в комнату загрязненному воздуху и уличной пыли. При выключении вентилятора клапан захлопывается.

Критерии, по которым выбирают вентиляторы для санузла:

• кратность объема и необходимой мощности – 6-8;
• производительность – 100-130 м³ в час;
• асинхронный двигатель 12-24 В;
• сечение канала должно соответствовать размеру прибора – диаметры 100, 125, 150 мм;
• мощность – до 200 Вт, чаще выбирают приборы с 2-3 скоростными режимами;
• целесообразно устанавливать центробежные или канальные устройства;
• степень защиты корпуса для мест с повышенной влажностью – не ниже IP30;
• дополнительные опции – обратный клапан, таймер, гидростат, датчик движения.

Вытяжные вентиляторы для туалета бывают канальные, которые крепятся внутри воздуховода, и настенные, установленные на входе вытяжного канала. По типу вытяжки делятся на осевую и радиальную. Осевой вид имеет цилиндрическую форму, колесо с лопастями и обратный клапан. Радиальный тип спиралевидной формы и заключен в металлический корпус, в нем стоит двигатель и вращающиеся колеса с лопастями. Радиальные устройства оснащены красивым корпусом.

Проверка вентиляции

Если все установлено правильно, то проверка осуществляется самым простым путем – нужна лишь свечка или горящая бумага. Для того чтобы оценить мощность потока воздуха, достаточно просто поднести пламя к вентиляционному каналу. Если оно отклонилось – все работает, если нет – есть проблемы.

Есть еще один неочевидный способ проверки. Он нужен на случай, если нет свечи или предыдущий метод не подходит. Нужно взять бумажный лист и приложить его к вентиляционной решетке. Если он удерживается на ней за счет воздушных потоков – все нормально. Если нет – нужна корректировка. Переделывать все может быть накладно, поэтому лучше перепроверять качество своей работы на каждом этапе ремонта.

Принудительная вентиляция

Принцип работы принудительной вытяжки в ванну отличается от естественной вентиляции. Циркуляция воздуха в помещении, оборудованном такой системой, происходит посредством вентилятора, который питает электрическая сеть.

Принудительная вытяжка в ванну устанавливается, если естественная вентиляция не функционирует или силы тяги в ней не хватает, чтобы сделать помещение комфортным для использования. Для этого на входе в воздуховодный канал устанавливают вентилятор, который создает зону с разряженным давлением, затягивая воздух внутрь воздуховода. Для расчета необходимой мощности вентилятора, нужно перемножить:

• Объем помещения. Чтобы вычислить объем ванной комнаты, нужно перемножить длину, ширину и высоту помещения. К примеру, объем ванной с габаритами 3х2х2,2 равняется 13,2 кубических метров.
• Коэффициент частоты использования. Этот показатель может составлять от 5 до 10, исходя из количества проживающих людей. Если в квартире живет 1 человек, он использует санитарную комнату 2 раза за сутки, а значит коэффициент принимает минимальное значение 5. С увеличением количества посещений санузла, увеличивается показатель коэффициента.

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию. Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см. В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги. Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь

Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров. Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

• Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
• При кубатуре 12 м3 можно уже использовать 3 конфорки.
• И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
• Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
• На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
• Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.

Ванная комната: виды и особенности вытяжки

Прежде чем что-то покупать, важно узнать, какие вообще бывают виды вентиляционных систем в ванной. Их всего два:

1. Естественный.
2. Принудительный.

Естественная вентиляция

Потоки воздуха перемешиваются и смещаются за счёт разности давления и температур. Обеспечить свободную циркуляцию можно просто открыв дверь, но это не удобно, да и влажный воздух всё равно остаётся в квартире.

В многоквартирных домах обычно делается общая вентиляционная шахта. Вход в неё закрывается решёткой, а степень очистки и эффективности будет зависеть от состояния канала.

В частных домах каналы для естественной вентиляции закладывают во время строительства. Однако можно внести изменения, и вывести на чердак трубы вентиляции и в готовом строении.

Вот несколько рекомендаций по обустройству естественной вытяжки:

• Решётка, закрывающая отверстие, должна располагаться в верхней части комнаты, а в ванной и вовсе лучший вариант – потолок.
• В один выход можно объединить несколько вытяжных устройств на одном этаже.
• Поверхность внутри вентиляционных труб должна быть максимально гладкой.
• Повороты и выступы воздуховода снижают эффективность циркуляции на 5 % каждый.
• Если поворот необходим, его нужно сделать плавным.

Специалисты считают естественную вентиляцию малоэффективной и советуют избегать её применения для жилых домов (больше подходит для загородных домиков, где люди не находятся круглый год).

Принудительная вентиляция

Иногда требуется принудительная вытяжка в ванной. Данный тип вентиляции намного продуктивней первого. Предполагает применение механических устройств. Обычно это канальный или накладной вентилятор, который может включаться по мере необходимости, создавать тягу и таким образом обновлять воздух. Также монтируются каналы воздуховодов, которые поставляют отработанный поток на чердак частного дома.

Вентилятор обеспечивает только вытяжку воздуха. Его свежий приток должен попадать из комнат дома через открытую дверь или щель под дверью. Но делать приточную вентиляцию в санузле нельзя!

Разновидности вентиляции санузлов

Вентиляция в ванной комнате и туалете может быть организована разными способами. Выбор способа зависит от того, насколько большая площадь у этой комнаты. К тому же, очень часто в частных домах при современном планировании и конструировании предусматривают здесь окно. Это значительно облегчает процесс обустройства системы вентилирования.

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза.

Естественная

Естественный вариант, не требующий монтажа дополнительных устройств. Суть его работы заключается на природных физических процессах, когда воздух из области с высоким давлением перемещается в область, где этот показатель находится на более низких отметках. Также, теплый воздух, с точки зрения физики, всегда будут замещен холодным. Чаще всего, в жилых квартирах такая система вентканалов представляет собой единую сеть, обеспечивающую приток чистого воздуха снаружи. Но, нет никакой гарантии, что именно количество масс будет соответствовать требованиям СНиПов.

Около века назад естественная вентиляция считалась наиболее эффективным способом.

Принудительная

Принудительный способ улучшает циркуляцию, а точнее интенсивность. Этот способ используют те же вентканалы, но только с выставлением на них дополнительных устройств в виде вентилятора.

Чтобы полноценно проветрить помещение, выбирают вариант с принуждением.

Цена накладной вентилятор

Цена на накладные вентиляторы зависит от многих факторов:

• Производительность
• Диаметр патрубка
• Наличие обратного клапана
• Наличие дополнительных функций: таймер, датчик влажности, датчик движения, датчик CO2, шнуровой выключатель и др.
• Цвет и дизайн
• Малошумность
• Экологичный пластик
• Безопасность электрического подключения
• Вид двигателя: на втулках скольжения или шариковых подшипниках
• Страна производства
• Система управления

Таким образом, выбор накладных вентиляторов представляется достаточно большой. Что бы не погрязнуть в мучительном выборе, рекомендуется определить важные для вас параметры заранее. Помните, что производительность, малошумность, надежность двигателя, электрического подключения и экологичность материалов – основные характеристики для продолжительной и безопасной службы накладного вентилятора.

Если вам необходима помощь или вы хотите просто узнать стоимость накладного вентилятора, не стесняйтесь обратиться к специалистам компании Благовест, мы всегда рады проконсультировать вас!

Нормирование воздухообмена помещений

В жилье не просто должна быть обустроена вентиляция. Она обязана обеспечивать должный уровень притока воздуха.

Основной причиной, почему стоит устанавливать принудительную вентиляцию, является точно подогнанные по размеру дверные проемы и герметичность современных стеклопакетов.

На сегодняшний день существуют следующие требования СНИПов к этому параметру:

• На 1 человека, находящегося в жилом помещении площадью от 20 м2 должен быть обеспечить приток свежего воздуха в количестве 30м3 ежечасно.
• Если площадь жилой комнаты будет другого размера, то необходимо рассчитывать 3м3 ежечасно на единицу площади помещения.
• Требования для туалетов и ванных комнат отличаются в большую сторону – так на каждую единицу площади в этом помещении должно приходиться ежечасно 25 м3.
• Если же в квартире или частном доме оборудован совмещенный санузел, в котором одновременно располагаются и туалет и душевая, необходимо ровно в 2 раза увеличить подачу воздуха сюда. Таким образом показатель доходит до 50 кубометров ежечасно на каждую единицу площади.
• Для кухни с электроплитами и отсутствием газового оборудования, количество входящего воздуха должно равняться 60 м3/час.
• Для кухни с газовым оборудованием этот показатель доходит до 90 м3 в единицу времени на единицу площади.

Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.

Еще один фактор, который должен быть учтен при проектировании вентиляции в помещении – это постоянство притока воздуха. Дело в том, что в комнатах, где постоянно находятся люди, воздух должен обновляться ежечасно. То есть указанные цифры объема входящего воздуха, для разных типов помещения, должны поступать на протяжении всего времени.

Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.

Для производственных типов помещений допускается обновление воздуха в количестве 1 объема на 5 часов.

Чтобы рассчитать оптимальную производительность вытяжной системы, необходимо подсчитать объем помещения.

Установка проветривателей для создания системной вентиляции в доме

    Следующим из способов наладить естественную систему вентиляции является установка проветривателей типа Аэропак,  iFresh, Tion lite и.т.д. в жилые комнаты. Проветриватель принудительно нагнетает воздух в помещение непрерывно и круглосуточно, нормализуя естественный отток воздуха через вытяжные короба. Опять же, не нужно забывать о зазорах под межкомнатными дверями. Установка проветривателей совместно с естественной вытяжной вентиляцией является одним из бюджетных вариантов организации круглогодичного воздухообмена в загородном доме, но этот способ, по сравнению с открытием окон, влечет постоянные эксплуатационные расходы. Проветриватели бывают с нагревом воздуха и безнагревные, естественно стоимость их эксплуатации отличается в разы. (Стоимость эксплуатации Аэропак). Для того чтобы вентиляция загородного дома или коттеджа была постоянной, в комнатах отсутствовали сквозняки и при этом стоимость ее эксплуатации была минимальной, существуют приточно-вытяжные установки с рекуперацией тепла.

Вы можете задать резонный вопрос, что раньше в загородных домах люди жили и ни о каких проветривателях и не знали, при этом прекрасно себя чувствуя. Все это так, но ведь раньше не было таких технологий в строительстве и окон пластиковых не было тоже. Воздух прекрасно проникал через неплотности деревянных окон, через потолочные перекрытия уходя на чердак и далее на улицу. В современном загородном доме такое явление полностью исключено.

Особо стоит задуматься над вентиляцией владельцам деревянных домов

И не важно, живете-ли вы в доме круглый год или приезжаете и живете в нем периодически-вентиляция в доме должна быть постоянной и круглогодичной. Для сохранности дерева, для того, чтобы в доме не образовывалась плесень и грибок необходим постоянный воздухообмен в помещениях.

Естественная вентиляция в ванной комнате

Схема организации перетока воздуха в вентилируемом пространстве

Приток свежего воздуха для естественной вентиляции обеспечивается от окон и входной двери к вентиляционным каналам за счёт разницы давления на улице и в помещении. Однако чем выше этаж проживания, тем эта разница меньше и соответственно вытяжка работает хуже, даже не смотря на то, что вентиляционная шахта идёт с первого этажа.

Вентиляция для ванной комнаты, душевой, туалета и совмещённого санузла по нормативам СНиП 31-01-2003 должна обеспечивать количество удаляемого воздуха равное 25 м³/час.

Кроме того, в наше время естественная циркуляция воздушных масс нарушена из-за повсеместной установки окон и дверей с высокими характеристиками герметичности. Для решения проблемы воздухообмена в таких окнах устанавливаются приточные системы (микропроветривание). Так же есть варианты приточных клапанов, устанавливаемых в стену.

Клапан для притока воздуха через пластиковое окно

Приточный клапан смонтированный в стене

Не стоит забывать и про вентиляционные решётки в нижней части двери ванной комнаты — именно через них будет поступать воздух. При отсутствии переточной решётки, стоит оставлять расстояние в 20 мм под дверью, для прохода воздуха.

Переточная решётка в двери

Приточный клапан и вентиляционные отверстия в двери ванной — необходимые атрибуты работающей естественной вентиляции!
