Вентиляция в частном доме через фронтон: инструктаж по обустройству

Виды вентиляции холодного чердака

Теперь пришло время поговорить об основных видах , а также о процессе их конструирования. Необходимо обеспечивать регулировку вентиляции холодного чердака. Можно организовать зашивку с зазорами. Они и будут обеспечивать непрерывную воздушную циркуляцию на чердаке. При этом сама стропильная часть (в том числе и обрешетка) не должна быть закрыта.

Если в качестве кровельного материала используется шифер, организовывать искусственную вентиляцию не стоит. Сама конструкция позволяет воздуху хорошо циркулировать. При этом он без проблем попадает на чердак через волны и выходит через них же. Если в качестве кровельного материала используется металлочерепица, то она тоже пропускает потоки воздуха. Однако в данном случае не обойтись без вентиляции, так как такое покрытие обязательно должно сопровождаться укладкой пароизоляции.

Когда обустраивается двускатная крыша, вентиляционные каналы размещаются во фронтонах. Здесь можно просто организовать неплотную зашивку деревянных свесов. Если щели, которые будут образовываться в результате этих манипуляций, будут иметь небольшой размер, чердак будет проветриваться равномерно. Если нет возможности организовать неплотную зашивку скосов, то в крыше придется делать отверстия в любом случае. Площадь отверстий должна составлять приблизительно 0,2% от общей площади кровли. Располагаются они обязательно на противоположных стенах.

Для чего нужна вентиляция фронтона

При плохо организованной вентиляции в местах с пониженной циркуляцией воздуха наблюдается развитие плесени. Из-за разницы температур на чердаке и на улице внутри образуется конденсат.

Это негативно сказывается на сроке службы деревянных стропил, снижает эффективность утепления крыши.

Основной целью проветривания чердака является создание условий для постоянной циркуляции воздушных потоков. Теплый влажный воздух, попадающий в чердачное пространство снизу, будет перемешиваться с уличным за счет разницы температур и давления.

Постоянный воздухообмен позволит удалить оттуда лишнюю влагу, вредные соединения и конденсат.

Эффективная вентиляция мансарды — от теории к практике

Полноценное использование мансарды невозможно без правильной и эффективной вентиляции этого пространства.

Мансарда – это жилой чердак, который нуждается в циркуляции воздуха, как и любое жилое пространство дома, но для создания вентиляции дома с мансардой следует знать некоторые нюансы.

Это помещение находится над основными жилыми комнатами дома: спальни, гостиной, кухни, душевой комнаты. В процессе жизнедеятельности человека, в окружающий воздух выделяется тепло и влага, которая по законам конвекции поднимается вверх к перекрытию. Основное количество влажных воздушных масс, вентиляционная система дома выводит в атмосферу, но некоторая его часть проникает сквозь микрощели в перекрытии и попадает на жилой чердак.

В мансарде, не оснащенной вентиляцией, влажные воздушные массы поднимаются к потолку, проникают через отделочные материалы и потолок, и попадают в утеплитель, а за ним и в подкровельное пространство. Попадая в более холодную зону воздух, насыщенный парами воды, превращается в конденсат, который оседает на кровельном материале, утеплителе и деревянных конструкциях, вызывая их коррозию и приводя к их разрушению.

Независимо от того, жилое чердачное помещение или нет, грамотная вентиляция предотвращает от:

Появления и накопления в подкровельном пространстве излишней влаги.
Намокания утеплителя, что предотвращает потерю им теплоизоляционных качеств.
Образований колоний грибов и очагов плесени на деревянных элементах кровли.
Образования коррозии на металлических элементах кровли.

Вентиляция чердака над мансардой спасает от ее перегрева в жаркое время года, а также предотвращает образование наледи на кровельных свесах, в зимний период.

Особенности правильного воздухообмена

Естественная вентиляция в пространстве жилого чердака осуществляется через приточные и вытяжные отверстия, площадь которых зависит от его площади, в соотношении 0,2 м2/100 м2. Приток может осуществляться через установленные в окнах чердака клапана. Удаление влажного воздуха осуществляется через аэраторы, монтируемые в плоскость кровли или в коньке крыши.

Соблюдая правило соотношения площади приточных и вытяжных отверстий к площади чердачного пространства, может осуществляться вентиляция мансарды через фронтоны. Приток воздуха осуществляется через стеновые приточные клапаны, установленные в нижней части фронтона, а вытяжка – через регулируемые вентиляционные решетки, смонтированные в верхней части противоположного фронтона.

Софиты в качестве вентиляционных элементов можно использовать, только в том случае, если при монтаже кровельного «пирога» были предусмотрены зазоры для движения воздушных потоков вдоль всей кровли.

Способы проветривания жилого чердака

На сегодняшний день существует несколько основных вариантов вентиляционных систем. Циркуляция воздуха может быть естественная и принудительная. Естественное движение воздушных масс происходит из-за разницы температур, атмосферного и внутреннего воздуха. Принудительное движение осуществляется при помощи вентиляторов, приточных и (или) вытяжных.

Наиболее простым вариантом является использование естественного притока и вытяжки воздушной смеси из чердачного этажа. Такой тип воздухообмена чаще всего выбирают те, кто делает вентиляцию мансарды своими руками.
При сложной геометрии мансарды можно использовать метод создания в ее пространстве избыточного давления при помощи принудительного притока. Благодаря такому решению, приточные воздушные массы будут вытеснять собой отработанные, через естественные вытяжные отверстия, аэраторы и пр.
При коротких вытяжных каналах, в них может отсутствовать достаточная тяга для эффективного удаления воздуха из жилого чердака. Именно поэтому многие застройщики оснащают вытяжки вентиляторами. Приток воздушных масс, в таком случае, также может осуществляться как с естественным движением воздушного потока, так и с принудительным.
Наиболее сложной вентиляционной системой является система с механическим побуждением. При таком решении, применяются мощные вытяжные вентиляторы, которые монтируются в пространстве над чердаком. Приток воздуха осуществляется приточными вентиляторами, монтируемыми в отверстиях фронтонов.

Для того, чтобы созданная принудительная вентиляционная система не создавала дискомфорта, следует знать, что производительность вытяжных вентиляторов должна быть равна производительности приточных механизмов.

>>> Все про аренду авто на Кипре

Обустройство вентиляции теплого чердака

Более сложной является вентиляция теплого чердака (мансарды). Вентиляционные слои проходят между стропилами. Пространство для вентиляции между нижней поверхностью гидроизоляции и теплоизоляционного материала должно составлять не менее 20-30 мм.

Если в качестве теплоизолятора используется минераловатный материал, то необходимо учитывать его будущее увеличение объема на 10-30% от первоначального состояния.

Если глубины стропил не хватает для обеспечения необходимого зазора между теплоизолятором и гидроизоляцией, то их высоту наращивают с помощью досок или реек. Но, как вы понимаете, такой способ вентилирования достаточно трудно выполнить для крыш со сложными формами. Поэтому, в последнее время, специалисты отдают предпочтение диффузионным (паропроницаемым) мембранам, которые могут монтироваться прямо на утеплитель и пропускать влагу только в одном направлении.

Пространство для вентиляции создается путем установки обрешетки, толщина которой должна быть не менее 40-50 мм. Воздух для вентилирования забирается через софиты или другие элементы на карнизе кровли, а его естественный выход происходит через конёк крыши.

Вентиляция через фронтон отдельно стоящего дома: варианты установки

Хорошая вентиляция в одноквартирном доме через фронтон является результатом хорошего планирования. Вариантов ее организации немного, и все они давно известны и просчитаны. Но почему-то этот вопрос вызывает массу сомнений у владельцев частных домов. Вы когда-нибудь замечали, сколько различных вариантов обсуждается на строительных форумах? Люди пытаются найти новые решения и “примеряют” готовые.

На самом деле все очень просто. Чтобы быть уверенным в своем выборе, необходимо знать основные принципы воздухообмена и быть в курсе последних событий на строительном рынке. Особенно если речь идет о самостоятельном строительстве здания: в этом случае стоит ознакомиться с действующими нормами, а также с особенностями материалов и конструкции.

В этой статье мы рассмотрели все возможные варианты вентиляции через фронтонную стену, затронув цели, технологические приемы и основные особенности используемых материалов. После прочтения легко сориентироваться в уже проверенных методах и выбрать для себя наиболее подходящий.

Цели устройства двускатной вентиляции

В проветриваемом помещении застоявшийся воздух постоянно заменяется свежим. Если за фронтоном есть чердак, то такая замена обеспечивает комфортный микроклимат для проживающих в доме.

А если за ним находится чердак, то преимущества вентиляции в первую очередь скажутся на конструктивных элементах крыши.

Согласно СНиП 41-01-2003, разница между температурой наружного воздуха и температурой воздуха внутри холодного чердака не должна превышать 4 градусов. Это предотвращает чрезмерную влажность и образование инея.

При правильной организации вентиляции воздуха через фронтонную стену внутри помещения поддерживаются оптимальные условия температуры и влажности. Это означает, что строительные материалы не будут подвергаться воздействию конденсата и не изменят своих тепловых и прочностных свойств.

Оборудование для повышения производительности вентиляционной системы

Наиболее востребованным оборудованием для повышения производительности вентиляционной системы является дефлектор. Это насадок, который крепится в самой верхней точке вентиляции. Обычно его монтируют над вытяжными отверстиями или на вентиляционные трубы. Такой грибок для вентиляционной трубы предотвращает попадание осадков и мусора в трубу.

Принцип работы основан на аэродинамических законах. Внутри дефлектора находится диффузор, который разряжает воздух при ударе ветра в боковые стенки дефлектора (подробнее: «Как сделать дефлектор на трубу – возможные варианты установки»). В результате в цилиндре понижается давление, а тяга увеличивается.

Для защиты от попадания посторонних частиц внутрь на устройстве используется специальный колпак, состоящий из двух частей:

Капельника, предназначенного для отвода воды с козырька
Козырька, прикрывающего отверстие вентиляционной конструкции.

Не менее популярным становится аэратор. Его применяют, когда длина ската превышает 3 м, а для необходимой циркуляции воздуха естественной тяги не хватает. Аэратор помогает осуществлять циркуляцию воздуха между кровельным покрытием и теплоизоляционным слоем.

Вентиляция, а зачем она нужна

Если сказать вкратце, то основная задача вентиляционной системы сводится к тому, чтобы обеспечить постоянный приток свежего воздуха и отток использованного. То есть должна быть обеспечена хорошая циркуляция воздуха. И очень хорошо, когда вентиляция налажена на крыше.

Если ее не будет, то существует большая вероятность образования конденсата на фронтоне и, хуже всего, появление грибка и плесени. Как следствие, постоянная циркуляция воздуха во фронтоне и по всей кровле, будет быстро удалять весь образующийся конденсат.

Кроме всего прочего, если в частном доме обустраивается мансардное помещение, то крайне важно организовать вентиляцию в ней. За счет этого будет обеспечен приятный микроклимат внутри жилого пространства.

Фронтонная решетка своими руками

Прежде чем браться за изготовление непосредственно самой конструкции, следует рассчитать площадь отверстий, которые необходимо проделать во фронтонах. Если она будет маленькой, то о хорошем воздухообмене на чердаке не может быть и речи.

Существует простая и проверенная схема: отношение площади отверстий к площади помещения должно быть в пределах 1/300 — 1/500. Иными словами, для чердака площадью 500 м2 достаточно пары отдушин по 0,5 м2 (всего 1 м2).

Определившись с размерами, следует провести разметку будущих отдушин на фронтонах. Место для них обычно выбирается посредине стены с каждой стороны здания.

Таким образом не портится внешний вид фасада. Затем в стенах проделываются отверстия нужной формы.

Форма выбирается хозяевами по своему вкусу.

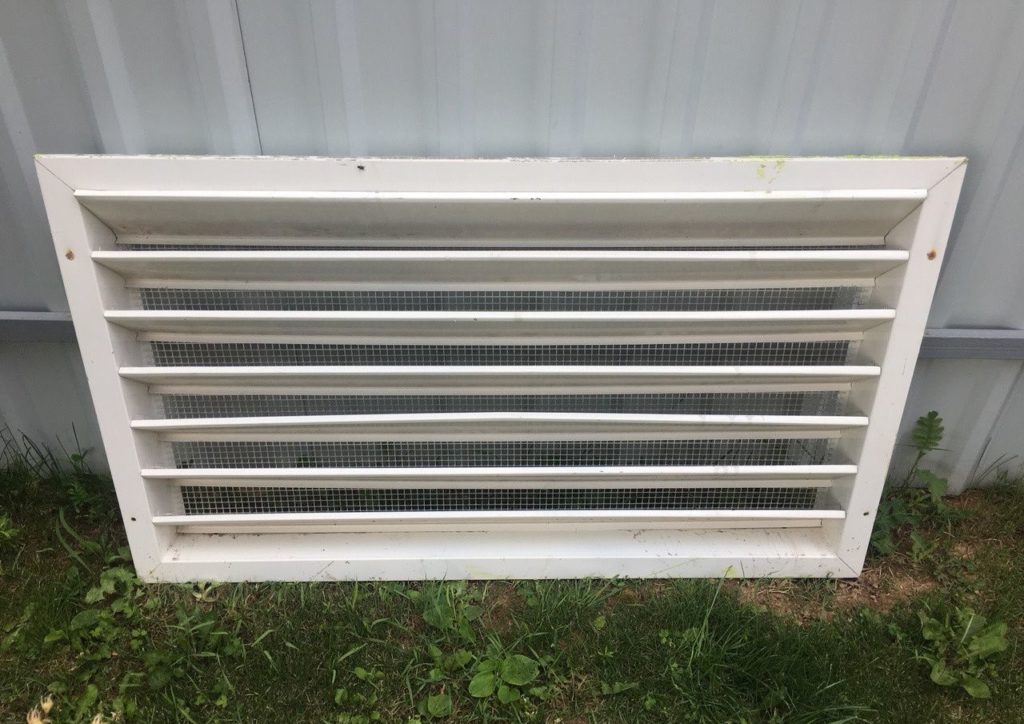

Получившиеся отверстия должны быть закрыты решетчатыми заглушками. Проще сделать вариант из дерева с нерегулируемыми жалюзи.

Зная размеры и форму проходов, нетрудно сделать чертеж будущего изделия в натуральную величину. Так будет удобнее для дальнейшей работы.

Изделие состоит из трех основных частей:

Рама, на которой закреплены неподвижные пластины жалюзи. Рама должна полностью перекрывать отверстие в стенке.
Плоский фланец для закрепления рамы на фронтоне.
Наличник, который предназначен для декоративного оформления крепежного фланца.

По чертежу согласно разметке выпиливаются детали основной рамы. Например, если она квадратная, нужно изготовить 4 плашки из доски средней толщины шириной 7-10 см.

Далее отрезается нужное количество тонких планок для жалюзи. Их ширина должна быть такой, чтобы они могли крепиться к раме под углом 45°.

Крепежный фланец можно изготовить из той же доски, что и основную несущую рамку (тоже 4 плашки с углами, запиленными под 45° для сплошного перекрытия области крепления).

Из получившихся деталей собирается конструкция. Сначала основная рама.

Для крепления плашек друг к другу используется клей и саморезы. Углы можно дополнительно скрепить перфолентой.

Квадрат рамки заполняется планками, зафиксированными под нужным углом.

Затем к тыльной стороне рамы привинчивается плоский крепежный фланец. Подготавливаются наличники.

Их можно выпилить из любого материала, например, из вагонки.

К тыльной стороне крепежного элемента короткими саморезами или строительным степлером прикрепляется сетка с мелкой ячейкой для защиты от насекомых (подойдет обычная москитная сетка).

Изготовление вентилируемого фронтона

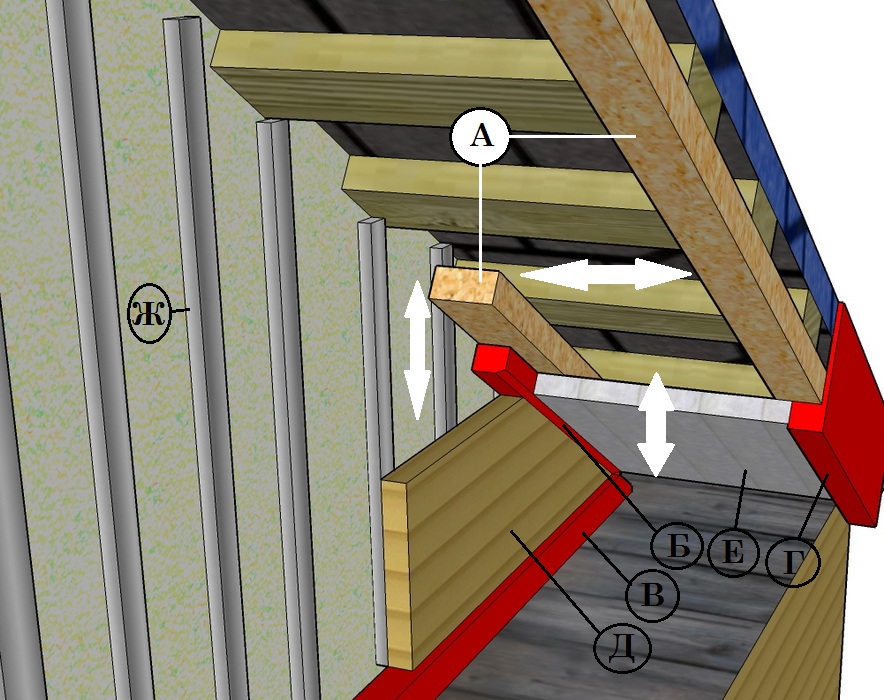

Итак, чтобы обеспечить качественный воздухообмен, следует организовать процесс циркуляции воздуха между материалами кровельного пирога. Рассмотрим подробнее, как сделать такую систему на крыше. Итак, обычно если выполняется обшивка деревянных стен или из кирпича, то она осуществляется без зазора. Иногда зазоры делаются, так как стены явно неровные. Также зазор может быть в случае, если изготавливается преднамеренно вентилируемый фасад.

Так, чтобы сделать каркас на кирпичном доме следует использовать бруски до 20 мм в толщину. Монтаж бруска может осуществляться двумя способами:

Горизонтально. В этом случае полностью исключается естественное движение воздушных масс

Чтобы этого не случилось, крайне важно организовать разрывы по горизонтали, что не нарушать систему вентилирования.

Вертикально. Данный способ применим в том случае, если финишная отделка будет выполняться в горизонтальном положении

Плюс ко всему, такое направление обрешетки обеспечит максимально естественное направление движение воздушных масс. Как следствие, вентиляция фронтона будет качественной.

Кроме всего прочего, вентиляция фронтона может быть изготовлена в один и два уровня. Что касается двух уровней, то этот случай актуален тогда, когда в обустройстве фронтона используется полиэтиленовая ветрозащитная пленка и пленка для гидроизоляции. Так, зазоры будут находиться между пленкой и внешней отделкой, а также между пленкой и теплоизоляционным материалом.

Что касается одного уровня, в этом случае применяется диффузионная мембрана. Это та мембрана, которая способна сама выводить наружу всю скопившуюся влагу. Та влага, которая скапливается в толще теплоизоляционного слоя. Как следствие, эта мембрана будет иметь непосредственный контакт с утеплителем.

Важно! Крайне важно, что купленная вами мембрана обладала свойством по пропуску сквозь себя влаги и воздуха сквозь теплоизоляционный слой. Этими свойствами не сможет похвастаться обычная полиэтиленовая пленка.. Итак, если говорить за эффективность, то вентиляция фронтона с диффузионной пленкой намного эффективней

Хотя она больше стоит, в конечном счете можно изрядно сэкономить на покупке других материалов.

Итак, если говорить за эффективность, то вентиляция фронтона с диффузионной пленкой намного эффективней. Хотя она больше стоит, в конечном счете можно изрядно сэкономить на покупке других материалов.

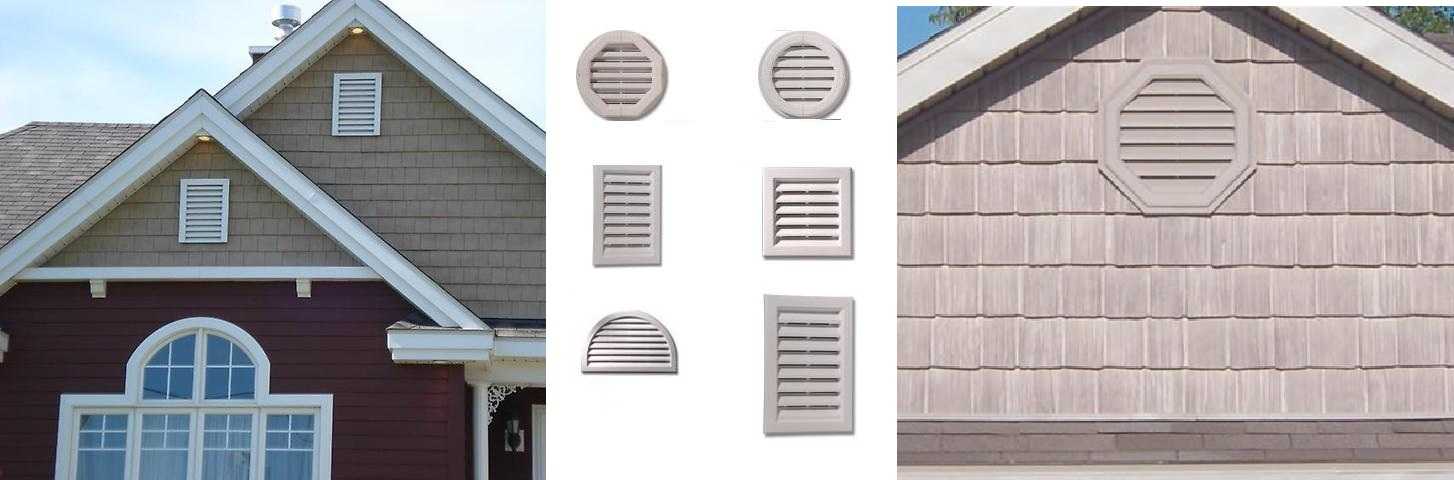

Вентиляционные решетки и окна

Эти вентиляционные элементы в основном устанавливаются во фронтонах необорудованных чердаков. В мансардах, переоборудованных под жилые помещения, для вентиляции в основном устанавливаются остекленные деревянные рамы со створками и ставнями.

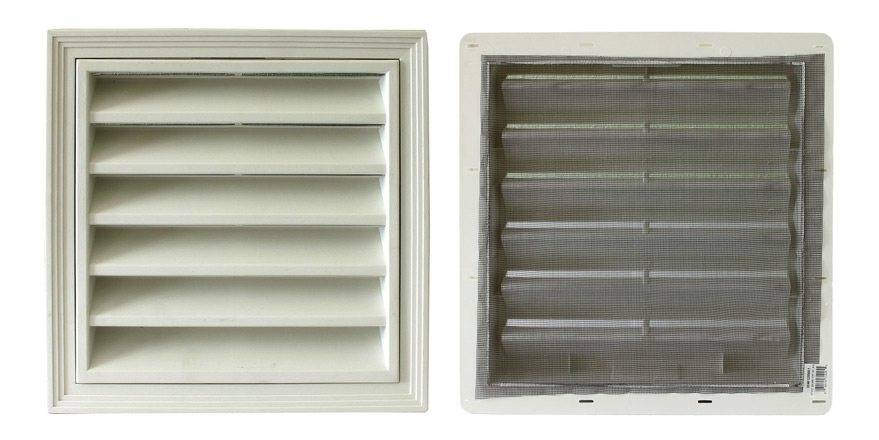

Вентиляционные решетки и окна продаются в виде готовых комплектов, включающих раму и наличники для декоративной отделки проема. В качестве материала используется дерево и более дешевые пластмассы. Конфигурация элементов может иметь различные геометрические формы.

Вентиляционные окна во фронтонных стенах делятся на два типа:

Глухие – это жалюзи, которые не обеспечивают отверстие для прямой вентиляции чердака. Отверстие в глухих элементах закрывается жалюзийными планками. Жалюзийные планки могут быть фиксированными или регулируемыми, что позволяет регулировать количество воздушного потока.
Поворотные жалюзи имеют одну или две створки для периодической вентиляции чердака. Такие жалюзи изготавливаются аналогично обычным окнам, только они меньше по размеру.

Существуют также комбинированные варианты, которые имеют створки для периодической вентиляции чердака и жалюзи для регулярной циркуляции воздуха. Вентиляционные окна можно изготовить самостоятельно, взяв за основу заводские изделия. В этом случае с обратной стороны изделие необходимо обтянуть мелкой сеткой для защиты от насекомых и пыли.

Размеры чердачных вентиляционных окон подбираются в соответствии со стандартами, описанными выше. Для установки окна или решетки во фронтоне вырезается отверстие, вставляется конструкция, а щели закрываются ограждением. Для установки на бетонных или каменных стенах используйте окно с трубой, которая вставляется в отверстие и соединяется с вентиляционным каналом или просто закрывается изнутри чердачной решеткой.

Вентиляционные клапаны

Вентиляционные клапаны являются отличной альтернативой решеткам, только стоят они дороже. Они устанавливаются во фронтонах чердаков для обмена отработанного воздуха на свежий в эквивалентном объеме.

Помимо воздухообмена, вентиляционные клапаны выполняют еще несколько полезных функций. Современные клапаны оснащены функциями шумопоглощения, фильтрации воздуха, обогрева, а также автоматическим регулированием объема воздуха. Снаружи клапан ничем не отличается от вентиляционной решетки, но внутри чердака он представляет собой небольшой короб, закрепленный под окном, как показано на рисунке.

Принцип работы вентиляционного клапана заключается в следующем:

порция свежего воздуха поступает в клапан. В системе естественной вентиляции движение воздуха происходит за счет разницы давления снаружи и внутри чердака. В механической системе воздух перемещается с помощью вентиляторов.
Затем воздух поступает в шумоглушитель, конструкция которого варьируется в зависимости от производителя. В некоторых устройствах это гофрированная полимерная труба с установленной сеткой, отпугивающей насекомых.
Воздух выходит из устройства в радиатор, нагревается и распределяется по всему чердачному пространству.

Для отвода отработанного воздуха используются обычные вентиляционные окна или вытяжки с вентилятором. Монтаж производится так же, как и для вентиляционных окон с удлинительным рукавом.

Принцип изготовления вентиляции во фронтонной стенке

Сегодня существует несколько способов того, как можно организовать систему вентиляции на фронтоне и чердачном помещении. В частности, изготавливается вентилируемый фронтон. Что под этим подразумевается? Между строительными материалами кровельного пирога организовывается зазор до 50 мм. В частности, зазор организовывается между утеплителем и ветрозащитной пленкой. Также зазор оставляется между кирпичной стеной и теплоизоляцией и прочее.

Существует еще один простой способ – монтаж решеток и окон. В этом случае все действия направляются на то, чтобы организовать движение потока воздуха. Установка таких окошек осуществляется на фронтон, реже монтируется в скаты.

Еще одно современное решение – монтаж вентиляционных клапанов. Используются они при организации механической или естественной системы вентилирования. То есть вентиляционные клапаны могут работать совместно с вентилятором и без него.

Перечисленные выше варианты можно комбинировать, то есть использовать сразу два одновременно. За счет этого качество системы вентилирования будет заметно улучшено. Однако нас интересует система вентиляции во фронтоне.

Практика

Теперь я расскажу о том, как правильно сделать вентиляцию в частном доме, уделив внимание практическим решениям. Проектируя вентиляцию в доме, учитывайте розу ветров

Преобладающее направление ветра будет создавать перепад давлений между двумя фасадами дома. Приток лучше расположить с наветренной стороны, вытяжку — с подветренной: тогда ветер будет не мешать естественной циркуляции воздуха, а помогать ей

Проектируя вентиляцию в доме, учитывайте розу ветров. Преобладающее направление ветра будет создавать перепад давлений между двумя фасадами дома. Приток лучше расположить с наветренной стороны, вытяжку — с подветренной: тогда ветер будет не мешать естественной циркуляции воздуха, а помогать ей.

Вытяжка всегда монтируется под потолком. Чем выше, тем лучше. Отработанный воздух вместе с водяным паром, пылью, копотью и неприятными запахами вытесняется более холодными массами приточного воздуха вверх. Оттуда его и нужно отбирать.

Воздухозабор вытяжной вентиляции должен располагаться как можно ближе к потолку.

При монтаже вентканалов делайте акустические развязки между комнатами. В первую очередь инструкция касается пластиковых труб: они благодаря небольшой толщине стенок склонны резонировать, усиливая звук. Пара поворотов воздуховода и его жесткая фиксация к капитальным стенам на изгибе исключает распространение шума по вентиляции.

Снабдите вытяжной канал вентилятором. Принудительная вентиляция удобнее естественной тем, что обеспечивает постоянную производительность, которая почти не зависит от температур воздуха в комнате и на улице, а также направления ветра. Расход воздуха через вентканал с естественной тягой в безветренную погоду и в сильный ветер может различаться в несколько раз.

Канальный вентилятор в вытяжном канале вентиляции обеспечит ее постоянную производительность.

Организуйте приток воздуха через подвал или подпол. Грунт ниже уровня промерзания и под фундаментом дома весь год имеет постоянную температуру в +10-14 градусов; именно поэтому в подвале всегда выше нуля. Если приточный воздух поступает через подвал, он подогревается без всяких усилий с вашей стороны.

Дом на винтовых сваях: под полом температура воздуха не отличается от уличной.
