Вентиляция кровли из профлиста: рекомендации по проектированию и монтажу

Улучшение звукоизоляции

Для улучшения звукоизоляции кровельных конструкций из профлиста можно применить несколько методов и материалов.

1. Использование звукоизоляционных материалов

Один из самых эффективных способов улучшить звукоизоляцию кровли — использование специальных звукоизоляционных материалов. Они могут быть уложены под сам профлист, создавая дополнительный барьер для звука. Такие материалы, как минеральная вата или пенополиуретан, обеспечивают хороший уровень звукоизоляции и снижают шум от дождя и других внешних источников.

2. Использование звукоизоляционной подложки

Другим способом улучшения звукоизоляции кровельной конструкции является использование звукоизоляционной подложки. Такая подложка может быть изготовлена из материала, который обладает хорошей звукоизоляцией и способен поглотить и поглушить шумы. Подложка укладывается между профлистом и основным материалом кровли.

3. Улучшение дополнительных элементов кровли

Дополнительные элементы кровли, такие как герметичные вентиляционные трубы и вентиляторы, могут быть источником шума. Их замена на более современные и качественные модели может значительно снизить уровень звука, который проникает через кровлю.

4. Использование резиновых уплотнителей

Чтобы уменьшить проникание шума через места соединений кровли, можно использовать резиновые уплотнители. Они создают герметичность между элементами кровли и помогают предотвратить проникание звука.

5. Регулярное обслуживание и обновление кровли

Регулярное обслуживание и обновление кровли также может помочь улучшить ее звукоизоляцию. Проведение ремонтных работ и замена устаревших материалов помогут устранить возможные проблемы, которые могут влиять на звукопроводность кровли.

Все эти методы и материалы могут помочь улучшить звукоизоляцию кровельной конструкции из профлиста и создать более комфортные условия внутри помещения.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Зачем нужна вентиляция кровли?

Предложение на рынке загородного строительства очень велико, а оценить квалификацию строителей может не каждый. В результате каждую весну на форумах, посвященных проблемам частных домов, появляются многочисленные жалобы примерно одинакового содержания: крыша «плачет», в утепленной мансарде или на чердаке холод, сырость и грибок. При разборке конструкций такой проблемной кровли обычно выявляется следующая картина: утеплитель промок, деформировался и потерял свои свойства, деревянные элементы покоробились от воды, а то и поражены плесенью. Причина проста: плохая вентиляция кровельного пирога или ее отсутствие. Влага, попадающая в конструкции кровли, не удаляется оттуда с потоками воздуха и накапливается, разрушая утеплитель и стропильную систему. Устранение проблемы может стоить немалых денег.

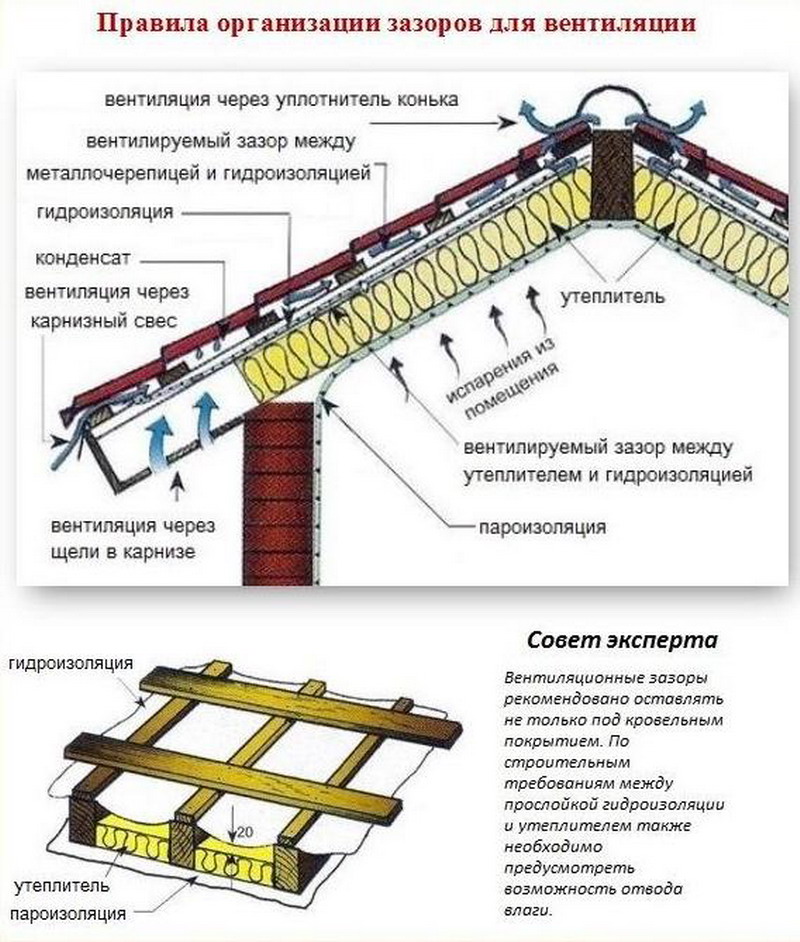

Вывод: подкровельное пространство обязательно должно вентилироваться.

Что для этого нужно?

1. Отверстия в нижней части кровли для притока воздуха.

2. Каналы над теплоизоляцией для его циркуляции.

3. Вытяжные отверстия в верхней части кровли. Их площадь должна быть на 10-15% больше, чем приточных, так как давление в чердачном помещении должно быть пониженным.

Монтаж холодной кровли из профнастила

Сначала монтируется гидроизоляция, с провисанием, если в качестве нее используется микроперфорированная пленка. Она фиксируется с помощью брусков контробрешетки, прибитых на стропила параллельно им.

Далее выполняется непосредственный монтаж холодной кровли из профнастила. Если ширина скатов крыши меньше максимально возможной длины листа профнастила, то его укладывают вообще без поперечных стыков, что позволяет улучшить герметичность покрытия. Боковые стыки делаются в 1-2 волны, в зависимости от уклона кровли и марки профилированного листа. Подробнее о монтаже холодной кровли из профнастила читайте здесь.

Не забудьте обработать стропильную систему

Технология холодной кровли достаточно проста, поэтому ее монтаж выполняется достаточно быстро. Однако все деревянные составляющие крыши необходимо заранее обработать специальными составами, которые будут препятствовать их гниению, а также поражению плесенью и грибком.

Конструкция и назначение карнизного свеса

Основной функцией конструкции является защита от осадков, которые стекают с крыши. Именно они играют особую роль. Вся жидкость, стекающая с кровли, движется по скату и попадает в желоб водостока или же сразу на землю. В этом случае, чем лучше жидкость будет отводиться от стен, тем менее они будут намокать даже при значительных ветрах.

Карнизы формируются выступами оснований стропил за стены сооружения. По общепринятым рекомендациям считается, что оптимальным расстоянием карниза является 50-70 см. Если скаты кровли крутые, то эту длину уменьшают, однако в этом случае возможно промокание стен при косом дожде.

На карнизный свес практически не прикладывается нагрузка. Из-за этого чаще всего выпускают не сами стропила, а дополнительный элемент – «кобылки». Они представляют собой отрезки досок, крепящихся к стропилам. Причем допускается их сечение подбирать меньшее, чем стропильное. Кобылки соединяют с помощью брусков обрешетки. По их торцевой стороне подбивается лобовая доска. К ней в последующем будет фиксироваться карнизная планка. По завершении монтажа карнизных планок сооружение каркасной части для подшивания крыши профнастилом считается оконченным.

Карнизные планки свесов – это важные элементы при защите кровельных элементов. Именно они обеспечивают сохранность от влияния влаги деталей из дерева свесов и позволяет обеспечить отвод появляющейся влаги в желоба. Сверху планки в обязательном порядке должна монтироваться мембранная гидроизоляция. Иначе образующийся внутри конденсат не будет попадать в водосточную систему.

Кроме защитных функций от повышенной влажности карнизы необходимы для вентилирования подкровельных пространств. Вентиляция необходима как для помещений с мансардами, так и для пространств, которые не отапливаются.

Поднимающийся с земли воздух, обязан без трудностей проникать сквозь карнизную часть и забирать образующуюся влагу и выходить у конька.

Предназначение вентиляции кровли

Любой, даже самый прочный кровельный материал подвергается большой нагрузке. Основным врагом являются порывы ветра, выпавшие осадки, солнечные лучи и мороз. Однако существует еще и скрытая угроза – конденсат. Он образуется под любой кровлей и этот процесс неизбежен. Самыми конденсирующими являются металлические крыши, и без обустройства для них вентиляции не обойтись.

Внимание! Избежать образования конденсата под кровлей нельзя, но можно уменьшить его количество.

Для этого в кровельном пироге предусматривают укладку паро- и гидроизоляции. Эти материалы препятствуют проникновению влаги к важным элементам конструкции кровли, плюс создают условия для лучшей циркуляции воздуха.

Подкровельная вентиляция выполняет несколько основных задач:

Все пары, выходящие из жилого помещения, направляются вверх и оседают на внутренней поверхности кровли. Работающая вентиляция очищает воздух подкровельного пространства от примесей паров.

Циркуляция воздуха предотвращает скопление влаги в подкровельном пространстве, и проникновение ее в теплоизоляционный материал.

Совместно с движением воздушных масс под кровельным покрытием равномерно распределяется температура. Благодаря этому крыша зимой меньше обрастает сосульками.

Летом вентиляция служит охлаждением кровли

Особенно это важно в частном доме, покрытом мягкой кровлей. Без охлаждения битумные материалы будут сильно перегреваться на солнце, и даже на некоторых крутых склонах могут сползать.

Кроме основных задач, вентиляция в частном доме просто проветривает чердак. Опять та же мягкая кровля, нагретая солнцем, испускает неприятный запах битума, который улетучивается через вентиляционные отверстия.

Одним из основных элементов вентиляции являются отдушины. Именно через них входит и выходит воздух. Располагают отдушины в разных местах крыши. Это могут быть коньки, фронтоны, скаты и участок под карнизным свесом.

Принцип работы естественной вентиляции заключается в конвекции воздушных масс. Холодный воздух проникает в нижний вентиляционный вход, расположенный обычно под свесом карниза. Теплый воздух с примесями пара направляется вверх, где выходит через вентиляционные отверстия на коньке или аэраторы, установленные на скате.

Внимание! Для обеспечения оптимальной вентиляции односкатной крыши необходимо чтобы общее сечение отдушин равнялось 300 части площади ската. Для двускатных крыш устанавливают одинаковое количество отдушин на обоих скатах.. На видео рассказывают о подкровельной вентиляции:

На видео рассказывают о подкровельной вентиляции:

Закрепление высоких труб

Когда расположить вентиляционный проход рядом с коньком здания из-за различных причин не получается, а учет ветрового подпора обязывает устанавливать очень высокие вентиляционные трубы над кровлей (от 150 до 200 см), то потребуется дополнительное закрепление таких труб. Почему надо дополнительно закреплять трубу в таком случае? Это связано с тем, что из-за увеличения высоты трубы так же возрастает и площадь обдува. Из-за этого ветровые нагрузки на саму трубу резко возрастают и во время сильного порыва труба может просто переломиться.

Для надежного закрепления вентиляционных труб на кровле существует несколько вариантов. Поможет в этом вопросе:

1. Установка растяжек;
2. Монтаж укосов;
3. Обустройство металлической стойки.

Кроме того, можно комбинировать вышеописанные варианты усиления вентиляционных выходов на кровле здания. Например, сначала усилить вентвыход, используя металлическую стойку, а потом укрепить ее с помощью растяжек.

Усиление с помощью растяжек

Зачастую растяжка представляет собой оцинкованный трос. Тонкие цепи для растяжек используются гораздо реже.

Для надежного закрепления вентиляционного выхода, потребуется установить как минимум 3 растяжки. Угол между такими элементами должен составлять 120 градусов. Угол между растяжкой и центральной осью трубы должен составлять 45 градусов. Чтобы закрепить растяжки:

• На трубе — потребуется установка хомута с 3-мя проушинами;
• На крыше — с помощью 3-х анкеров с кольцами.

С помощью резьбовых натяжителей можно сделать натяжку троса. Петли можно также довольно просто сделать из винтовых зажимов.

Изготовить и установить растяжку самостоятельно довольно несложно. Приобрести нужные материалы для изготовления таких элементов можно на рынках и в строительных магазинах. Стоимость их относительно дешевая, а выбор вариантов довольно обширный.

Усиление с помощью укосов

Жесткая растяжка (укос) очень сильно похожа на тросовую растяжку. Главное отличие – принцип действия. Тросовая растяжка работает только на растяжение, поэтому крепить ее нужно не менее чем в 3 местах. Укос может работать не только на растяжение, но и на сжатие. Чтобы усилить трубу с помощью такого элемента вполне хватит и 2-х точек закрепления на крыше. Ветровой напор может создавать как сжимающие, так и растягивающие нагрузки. Но укос хорошо справляется со всеми видами возникающих нагрузок. Из-за этого они будут идеальных решением, когда вентиляцию монтируют на ограниченном пространстве. Для примера, выход вентиляционного канала располагается рядом с карнизом кровли и установить 3 растяжки в таком месте просто невозможно.

Материал для изготовления укосов — легкий металлический профиль. Окрашивание позволит защитить элемент от коррозии. Крепят укосы к трубам с помощью хомутов. Чтобы закрепить основание такого элемента, можно использовать, например, анкер или другие виды крепежных элементов.

Главное отличие между растяжками и укосами — натяжка для укосов не требуется. Ведь их сразу изготавливают нужного размера, а затем надежно крепят к трубам и кровле. В этом случае возникновение любых колебаний исключается и конструкция будет довольно надежной, прочной. Выбор углов (между укосами, между укосами и трубой) делается с помощью тех же самых правил, что и ранее были описаны для растяжек.

Усиление с помощью металлической стойки

Металлическая стойка используются в следующих случаях:

1. Закрепить трубу с помощью растяжек или укосов невозможно;
2. Наличие высокой трубы, которую надо не только закреплять, но и усиливать.

Самый распространенный вариант — сварная объемная стойка. Это сварная конструкция, своеобразный силовой каркас для вентиляционных труб. С помощью такой стойки можно усилить вентиляционную трубу, благодаря чему ей будут не страшны любые ветровые нагрузки. Самостоятельное изготовление таких стоек довольно сложное. Чтобы изготовить ее надо обладать достаточным опытом изготовления аналогичных конструкций. Поэтому изготовление металлической стойки рекомендуют доверять профессионалам.

Установка конькового аэратора

Для крыши с мягким покрытием лучше всего использовать специальный аэратор для конька, так как установка его деталей по всей длине обеспечивает полную вентиляцию поверхности крыши. Специалисты рекомендуют устанавливать на уклон не более 15—45 градусов. Работа несложная, но требует исполнения некоторых условий:

1. В карнизах должны быть установлены продухи для подвода в систему свежего воздуха. При проходе через чердак он греется и идет на крышу.
2. Все элементы аэратора соединяются в одно устройство.

1. В карнизах должны быть установлены продухи для подвода в систему свежего воздуха. При проходе через чердак он греется и идет на крышу.
2. Все элементы аэратора соединяются в одно устройство.

Монтаж начинается с того, что в основании конька делается вентиляционный зазор толщиной до 8 см. Прорезание его нужно остановить примерно за полметра до краев конька. Каждую часть крепят гвоздями или шурупами, присоединяя одну к другой, как в детском металлическом конструкторе.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
3. Затем определяются с высотой трубы согласно СНиП.
4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

• возвышение трубы относительно самой верхней точки кровли и смежных построек;
• общую протяжённость дымового канала;
• размер оголовка;
• проектировочную высоту.

Требования и нормы по СНиП:

• для плоской кровли минимальная высота составляет 1 м;
• если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
• при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
• когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Монтаж вентиляционных элементов

Перед выполнением работ очищают кровлю от загрязнения. Место производства работ протирают сухой ветошью.

Монтажные работы выполняют в следующей очередности:

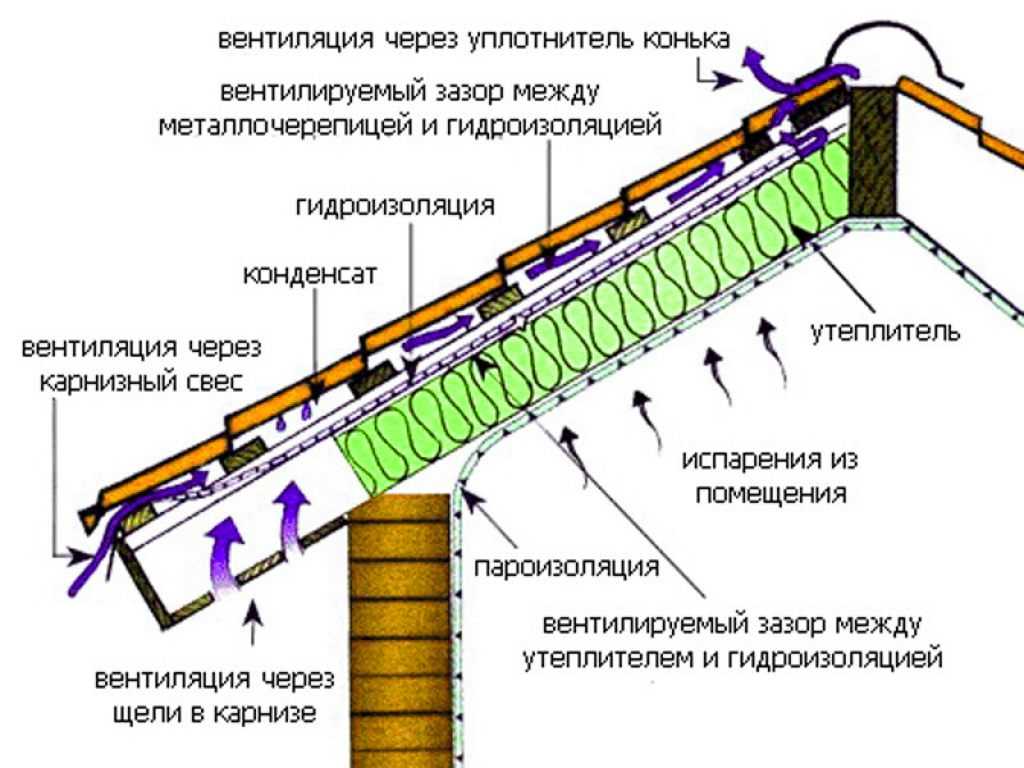

Схема подкровельной вентиляции

• С помощью шаблона размечают место установки вентиляционной трубы.
• По шаблону с помощью дрели проделывают отверстия в кровле.
• Зубилом и ножницами соединяют отверстия в одну линию. Вырезанную часть удаляют.
• Обрабатывают края вырезанного отверстия напильником.
• Открепляют лист металлочерепицы с проделанным отверстием.
• Размечают отверстие в гидроизоляции для установки уплотнительной прокладки.
• Устанавливают по размерам уплотнительную прокладку.
• Наносят герметик на уплотнительной кольцо.
• Устанавливают кольцо на гидроизоляцию и крепят его саморезами к обрешётке.

1. Устанавливают лист металлочерепицы с отверстием на место.
2. Устанавливают проходной канал в проделанное отверстие.
3. Закрывают пространство между кровлей и каналом прокладкой из негорючего материала.
4. Проходной элемент закрепляют с помощью саморезов.
5. Места стыка прокладки с каналом проклеивают герметиком.
6. Через переходник вставляют вентиляционную трубу.
7. С помощью уровня монтируют трубу в вертикальное положение.
8. Выверенную трубу крепят саморезами к проходному элементу.
9. Места стыков проклеивают герметиком.
10. Устанавливают дефлектор.
11. Проверяют качество выполненных работ со стороны кровли и чердачного помещения.

Совет. Воздухоотвод со стояком канализации соединяют с помощью гофрированной трубы. Отвод вытяжки с вентиляционным каналом соединяют напрямую.

Схема обхода трубы металлочерепицей

Какими материалами допускается обшивать карнизы

Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.

Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.

Свесы крыши могут подшиваться следующими материалами:

Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.

Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.

Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.

Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.

Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.

Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.

Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.

Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.

ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.

Кровельная вентиляция как важный элемент дома

Кровля

Опубликовано Январь 17th, 2017 | Салитов Закир

Важный элемент дома — это вентиляция. Даже используя утеплитель в чердачном перекрытии, часть тепла уходит из чердачного помещения. Кровля нагревается, а снег на участке крыши, над чердачным помещением подтаивает. На краю же крыши снег не тает и превращается в снежный нарост, что ведет к повреждению кровли из-за того, что лед не дает талой воде сойти с крыши, и вода остаётся на крыше. Через некоторое время вода начинает идти под кровлю через соединение саморезами.

Как осуществляется кровельная вентиляция?

Вентиляция кровли (чердака, мансарды) происходит через кровельные отверстия, расположенные вдоль всей крыши. Важный фактор, что площадь сечения этих отверстий должна соответствовать площади крыши и потолка. Нарушение этих условий приведет к большим теплопотерям и образованию наледи на кровле, что в дальнейшем приведет к разрушению кровли.

Самая эффективная подкровельная вентиляция — это отверстия снизу на коньке и карнизы с вентилируемым софитом. Перфорированный софит устанавливается на карнизе крыши, воздух проходит внутрь через него, а удаляется через верх крыши, конек или вентиляционный выход, если такой присутствует. Такая вентиляция работает при любых погодных условиях и при любом ветре охлаждает крышу.

Вентиляция крыши из металлочерепицы и профнастила

Под профнастил или металлочерепицу устанавливается гидроизоляция. Для того, чтобы в холодную погоду образовавшийся конденсат с внутренней стороны кровли не стекал на внутренние стены дома. Кроме того влага может проникнуть через соединения обрешётки и кровельного материала и течь на потолок. Также пар из дома проникает сквозь потолочные перекрытия и конденсируется на металлочерепице или профнастиле и стекает уже не как пар, а как вода. Поэтому между кровельным материалом и изоляционной мембраной должна осуществляться вентиляция кровли для того, чтобы влага выветривалась с гидроизоляции кровельного пирога. Вентиляция кровли металлочерепицы и профнастила технически проста. При наличии мансардного этажа (жилого этажа) вентиляция кровли особенно важна. И обязательно не забывайте устанавливать гидро, пароизоляцию чердака и утеплять его.

Удачного строительства!

Автор

Салитов Закир Я более 30 лет работаю инженером в различных строительных компаниях. Я контролирую качество построенных домов и успел собрать уникальный опыт из различных источников, которым хочу поделиться с вами. Буду рад ответить на Ваши вопросы.

2009 — 2016 Строим дом с умом! *Обращаем Ваше внимание на то, что настоящий сайт и представленные на нём информационные материалы и цены носят исключительно информационный характер и ни при каких условиях не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Стоимость продукции может быть изменена в любое время без предварительного предупреждения

Текст, предоставленный на сайте, носит исключительно информационный характер и не является инструкцией к действию.

Обустройство вентиляции кровли из профнастила

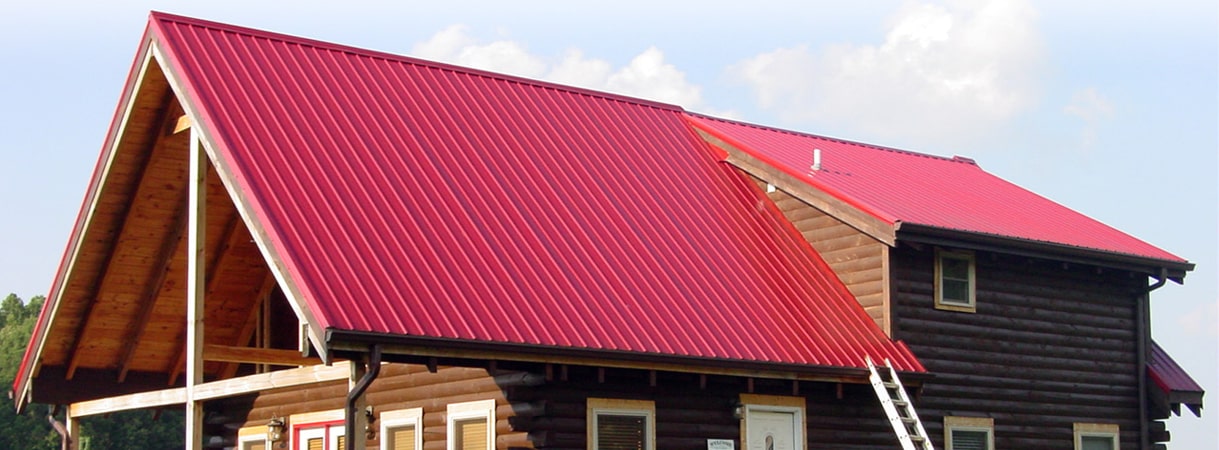

Металлические кровли очень популярны среди частных застройщиков. Легкий и долговечный кровельный материал чаще всего представлен профнастилом и металлочерепицей. Кроме многих положительных качеств, металл обладает одним минусом – конденсирует при перепаде температур. Поэтому без вентиляции кровли из профнастила крыша попросту сгниет.

Профнастилом укрывают крыши, длина скатов которых не более 12 м. Обустройство подкровельной вентиляции зависит от слоев пирога. Для холодных чердаков достаточно под профнастил уложить только гидроизоляционный слой. Для этого подойдет даже обычный рубероид. Теплые чердаки предусматривают укладки в пирог теплоизоляции. В этом случае сверху ее будет защищать гидроизоляция, а снизу – пароизоляция. Вентиляционный зазор обеспечивает контробрешетка, изготавливаемая из деревянного бруса.

Аэраторы устанавливают на высоких участках крыши. Для них аналогично придется прорезать отверстие в кровельном покрытии, только на мягкую кровлю аэратор допускается приклеивать герметиком, а к профнастилу элемент прикручивают саморезами

Вентиляционный выход важно хорошо герметизировать. Для этого используют специальные резиновые подкладки и герметик.

На видео показана установка проходного узла вентиляции:

Увеличение долговечности

Использование вентзазора в кровельных конструкциях из профлиста позволяет увеличить долговечность всей кровельной системы. Этот эффект достигается благодаря следующим факторам:

1. Вентиляция: Присутствие вентзазора между профлистом и кровельным листом обеспечивает естественную вентиляцию подкровельного пространства. Это позволяет устранить лишнюю влагу и предотвратить образование конденсата, что снижает риск повреждения кровли и увеличивает ее срок службы.

2. Теплоизоляция: Вентзазор создает дополнительный слой воздуха между профлистом и кровельным листом, что способствует улучшению теплоизоляционных свойств кровельной конструкции. Это позволяет сохранять тепло в помещении зимой и прохладу летом, снижая энергозатраты на отопление и кондиционирование.

3. Защита от воздействия окружающей среды: Вентзазор служит дополнительной защитой от воздействия агрессивных факторов окружающей среды, таких как дождь, снег, солнечное излучение и ветер. Он предотвращает проникновение влаги и вредных веществ внутрь кровли и конструкций здания, что способствует сохранению их прочности и избеганию ремонтов.

Таким образом, использование вентзазора в кровельных конструкциях из профлиста является важным фактором, обеспечивающим увеличение долговечности всей кровельной системы. Это позволяет сэкономить средства на ремонте и поддержании кровли в рабочем состоянии на протяжении долгих лет.

Обустройство естественной вентиляции крыши из мягкой кровли

Принцип обустройства вентиляции для любой кровли похож, но существуют некоторые различия. Если делается вентиляция мягкой кровли, например, из черепицы, то при ее укладке на скатную крышу придерживаются нескольких правил:

• Между основанием кровли и теплоизоляцией предусматривают зазор. Для этого используют деревянный брус сечением 50 мм.
• Под карнизным свесом оставляют вентиляционную щель. Для предотвращения проникновения сквозь нее птиц на чердак, щель закрывают решеткой.
• Выход воздуха обеспечивают аэраторы или коньковые вентиляционные отверстия. В первом случае вентиляция называется точечной. На скатных крышах аэраторы устанавливают равномерно по поверхности крыши шагом 10–12 м. Непрерывная или коньковая вентиляция монтируется по всей длине ребра крыши.
• Конструкция обрешетки предусматривает технологические разрывы. Они способствуют свободной циркуляции воздушных масс.
• Размер воздушной прослойки зависит от сечения деревянного бруса. Его подбирают по длине и углу наклона ската. К примеру, если взять скат с уклоном 10о и длиной 5 м, то сечение бруса должно быть 50 мм. При аналогичном уклоне ската, но с длиной 25 м, потребуется брус сечением 100 мм.

Совет! Все расчеты вентиляционной системы лучше доверять специалистам.

На видео рассказывают о вентиляции черепичной кровли:
