История появления
Изобретение первых устройств проходило в Германии. Приборы были крупногабаритными, но технологии не стояли на месте. Устройство защиты и как его можно модернизировать – вопрос, решаемый долгое время. Достичь безупречной работы было трудно по причине отсутствия элементов, которые отвечали бы соответствующим электромагнитным характеристикам.
В середине ХХ века учли многие показатели. В результате устройство защиты получилось с большей чувствительностью, были усовершенствованы механизмы, предотвращающие ложные срабатывания устройства. Габариты прибора стали меньше, компактнее, удобнее для монтажа.
Технологии не стоят на месте и модернизация устройства отключения продолжается. В будущем устройство защиты будет не просто прибором отключения, а более инновационным результатом с собственным интеллектом. Это позволит в отсутствие человека проводить полный мониторинг электросистемы, анализировать результаты, принимать решения по отключению, а также вызов в автоматическом режиме экстренных служб при угрозе.
Электробезопасность
Обязательным элементом любой домашней электросети (дальше мы будем говорить именно об этом случае) является автоматический выключатель. Это устройство монтируется возле электросчетчика либо в специальном щитке, а называется оно вводным. Его задача проста: выполнять коммутацию, а также без участия человека прерывать подачу электроэнергии в случае резкого превышения номинального тока (электромагнитная защита) или при продолжительной нагрузке свыше допустимых норм (тепловая уставка). Правильно подобранный автоматический выключатель может предотвратить возгорание проводки и частично обезопасить человека от возможной электрической травмы. Однако защитные функции значительно расширяются, когда монтируется другое устройство – автомат УЗО. Точки установки могут совпадать с местами монтажа привычных выключателей.
Исключения срабатывания
В некоторых случаях устройство защиты может не сработать. Не произойдет отключение, если человека ударит током, но не замкнется на землю. Причиной может стать обувь, которая не проводит электричество. Также не приведет к срабатыванию, если прикоснуться одновременно к проводу с фазой и нулю. Защитное устройство не может распознать в этих ситуациях наличие утечки тока.
УЗО работает от общего питания сети и при условии полной исправности. Если происходит обрыв нуля перед устройством защиты, а фаза под напряжением, то срабатывание не произойдет.
Также неисправности самого устройства могут стать причинами его неработоспособности. Поэтому для безупречной работы устройства защиты и своевременным отключением напряжения в случае опасности необходимо периодически проводить проверку. Для тестирования прибор оборудован специальной кнопкой для этого.
Особенности применения
Каждое устройство защиты отключения напряжения в сети имеет свои характеристики, которые необходимо учитывать при выборе устройства. Перед установкой нужно рассчитать, какой именно прибор подходит под конкретную электрическую схему. Надо знать номинальную мощность нагрузки в сети, чтобы установленное устройство могло справиться с поставленной задачей защиты. Про устройство защиты, и какие характеристики имеет устройство, написано в инструкции к каждому прибору.
Читайте так же: Электропроводка в квартире своими руками, Как подключить проходной выключатель
Функционирование
Изучая, что такое УЗО, нельзя оставить без внимания принцип его работы. Через все устройство проходят две линии (ноль и фаза), которые в любой момент могут быть разорваны электромагнитом отключения (та же система, что и расцепитель в привычных выключателях). Ток, протекающий по линиям, наводит ЭДС в катушке. Так как его величины в фазном и нулевом проводах равны, то в катушке потенциал есть, однако тока нет – он уравновешивается. Это в нормальном состоянии защищаемой схемы. Любая утечка из замкнутой цепи вызывает появление наведенного тока (десяток миллиампер) и срабатывание электромагнита отключения.
Как работает устройство защитного отключения
Основной задачей устройства защиты является предотвращение поражения человека электричеством. Также устройство защиты необходимо для эффективной защиты от возгорания проводки в случае ее неисправности. Принцип работы заключается в обнаружении утечки тока, который в фазном проводе должен соответствовать показателям нулевого. Прибор анализирует показатели входящего и выходящего тока, а при отклонениях осуществляет отключение сети
Устройство защитного отключения что это такое за приспособление и в чем его важность. Это уникальное устройство позволяющее обнаружить даже малую утечку тока, что станет гарантом безопасности людей
УЗО — электрозащита и основа безопасности
Электричество представляет угрозу для человека в случае своего прямого воздействия на него. Поэтому существуют всевозможные приспособления, устройства и иные способы защиты, которые оберегают от контакта тела с током.
Но полностью же изолировать электрическую цепь невозможно, потому что встречаются разного рода соединения. Да и устаревание самих токопроводящих элементов неизбежно, что приводит к механическим повреждениям. Помимо этого пренебрежение техникой безопасности становится причиной поражения человека током.

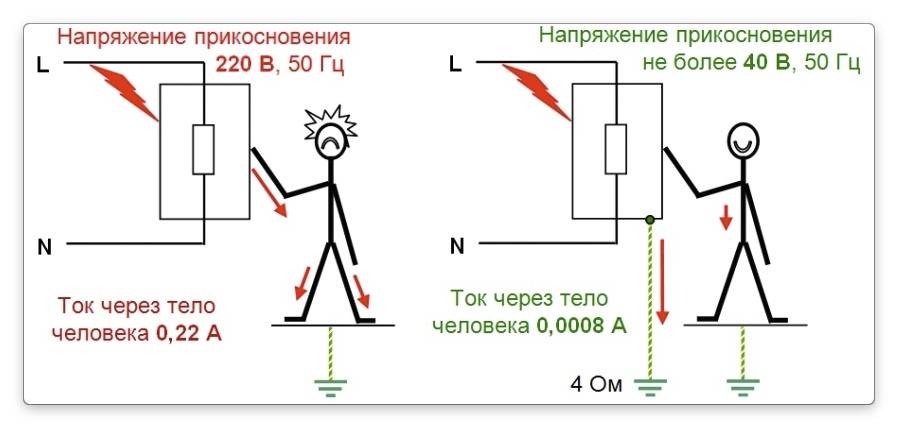

Важной составляющей электрической цепи является заземление, представляющее собой искусственное соединение с землей. Контур заземления предотвращает удар током от электрооборудования, в случае пробоя напряжения на корпус
Рассматривая пример из жизни
Представим, что человек принимает ванну, вода для которой подогревается электрическим бойлером. Розетка для нагревателя защищена УЗО. По какой-либо причине в ТЭНе происходит пробой спирали на корпус. Из-за этого вся масса накопленной воды оказывается под опасным потенциалом, а через металлические части напряжение попадает в ванну. Если она не диэлектрическая и установлена на токопроводящем полу (чаще всего это именно так), то через цепь ТЭН – вода – ванна начинает течь ток на «землю». Человек, прикасаясь к металлическим предметам, так или иначе включается в цепочку, попадая под действие ЭДС.
Пока повреждения в ТЭНе не было, величины тока, протекающего по фазному и нулевому проводам через УЗО, были равны. То есть, говоря простым языком, сколько пришло, столько и ушло. Ведь цепь замкнута. Но как только возник пробой и образовался сторонний маршрут протекания тока, равенство перестало выполняться, и на бойлер стало выдаваться больше, чем возвращаться. Возникшее при этом в катушке УЗО магнитное поле задействует механизм отключения – и цепь разрывается. Все очень просто. Если бы защита выполнялась только электромагнитным расцепителем автоматического выключателя, то разрыв цепи произошел бы при превышении номинальной величины тока в 2-3 раза (для класса А) или даже в 10 раз (для С). Стоит ли говорить, что весь этот поток электронов мог прийтись на человека, если он держит в руках шланг душа и стоит босыми ногами на проводящем полу?
Также существует трехфазное УЗО. В этом устройстве через катушку проходит не два провода, а четыре: по одному на каждую фазу и нулевой
При этом не важно, сколько нагрузки приходится на каждую фазу, главное, чтобы суммарный приходящий ток был равен возвращающемуся
Особенности автоматов
Лишь специалистам известно, что защита выключателя класса «С» сработает при 10-кратном превышении номинального значения; для «В» ситуация чуть лучше, и порог срабатывания будет вдвое меньшим; ну, а для класса «А» отключение произойдет при двукратном завышении номинала. Это достаточно высокие величины, и при определенном стечении обстоятельств у «везунчика» есть риск остаться у вышеупомянутого утюга навсегда. Если же учесть, что большинство квартир и домов “защищено” выключателями С-класса, то есть повод задуматься о собственной безопасности. Совершенно иной результат будет в том случае, если в цепи есть выключатель УЗО.
Случаи срабатывания
Защитное устройство электроснабжения обеспечивает безопасность для человека и необходимо в следующих случаях:
- При замыкании фазы на корпус электроприбора. Происходит замыкание по причине нагревания провода под воздействием тока. Подвержены замыканию водяные электронагреватели, стиральные машины, электрические плиты, всевозможные тепловые обогреватели и тому подобные приборы.
- При нарушении монтажа электропроводки. Ошибкой является замуровывание в стену проводов с имеющимися скрутками (соединениями). Когда стена намокает, то происходит утечка с фазы и возникает риск контакта человека с током.
- При нарушении токораспределения в электрическом щитке. Неправильный монтаж схемы может привести к потере эффективности работы устройства, что приведет к отключению устройства.
- При иных случаях, когда причину невозможно определить обычным осмотром электросоединений и состояния бытовых приборов. Такая ситуация может возникнуть при использовании газовой плиты с поджогом или стиральной машины у которой заливной шланг подключен к крану без изолирующего переходника. В результате имеет место утечка тока, и устройство защиты срабатывает.
Таким образом, установку необходимо доверять профессиональным мастерам, которые знают устройство УЗО: что это такое и какие существуют требования и нюансы монтажа.
