Как сделать заземление в частном доме

Как сделать заземляющий контур

Заземляющее устройство, или заземляющий контур, представляет собой несколько металлических штырей (электродов), которые соединены между собой с одного конца, а другим концом заглублены в грунт. Обычно электроды «в домашних условиях» изготавливаются из арматуры или угловой стали. Реже – из труб. Как изготовить, забить в землю и соединить между собой такие штыри, можно посмотреть в видео.

https://youtube.com/watch?v=JV243D9zZWk

Заземляющий контур чаще всего имеет форму квадрата или треугольника (схема). Электроды должны быть не короче 2,5 метров. Ребра заземляющего контура должны либо равняться, либо быть кратными им. Например, если длина электрода равна 2,5 метрам, то ребра контура должны равняться либо 2,5, либо 5 метрам. Оптимальная длина штырей-электродов – 2,5-3 метра.

Соответственно, заземляющий контур может обладать следующими параметрами: его стороны должны соотноситься либо как 2,5 х 2,5, либо как 3 х 3. Квадрат иногда делают несколько больше (4 х 4 м). Электроды желательно заострить с одного конца. Так их будет легче забивать в землю. Свариваются штыри между собой в контур только после заглубления их в землю.

Процесс установки заземляющего контура выглядит так:

1. Сначала рядом с домом нужно выкопать траншею по форме будущего контура (квадратную или треугольную). Ее глубина должна равняться 70-80 см.

2. Нарезаем арматуру на равные по длине штыри 2,5-3 м. Забиваем их по углам траншеи, как на видео. Обязательно оставляем над землей небольшие части электродов.

3. Вершины электродов соединяются между собой стальными полосами. Сделать это можно при помощи сварки.

4. К одному из углов приваривается стальная полоса, которую необходимо довести до стены здания.

5. К концу стальной полосы при помощи все той же электросварки нужно приварить болт.

6. К приваренному таким образом болту крепится выходящий из дома заземляющий кабель 220 В. Крепление можно выполнить следующим образом: кабель свернуть в петлю и просто надеть на болт. Сверху на него надевается гайка с шайбой и сильно затягивается.

7. После этого траншею с заземляющим контуром нужно просто засыпать землей.

8. Кабель подводится, как уже было сказано ранее, к заземляющей шине в распределительном щите.

Обратите внимание: Сечение проводника должно быть более 75 кв. мм

Только в этом случае заземление будет эффективным и прослужит долго

Только в этом случае заземление будет эффективным и прослужит долго.

Контур заземления в частном доме своими руками

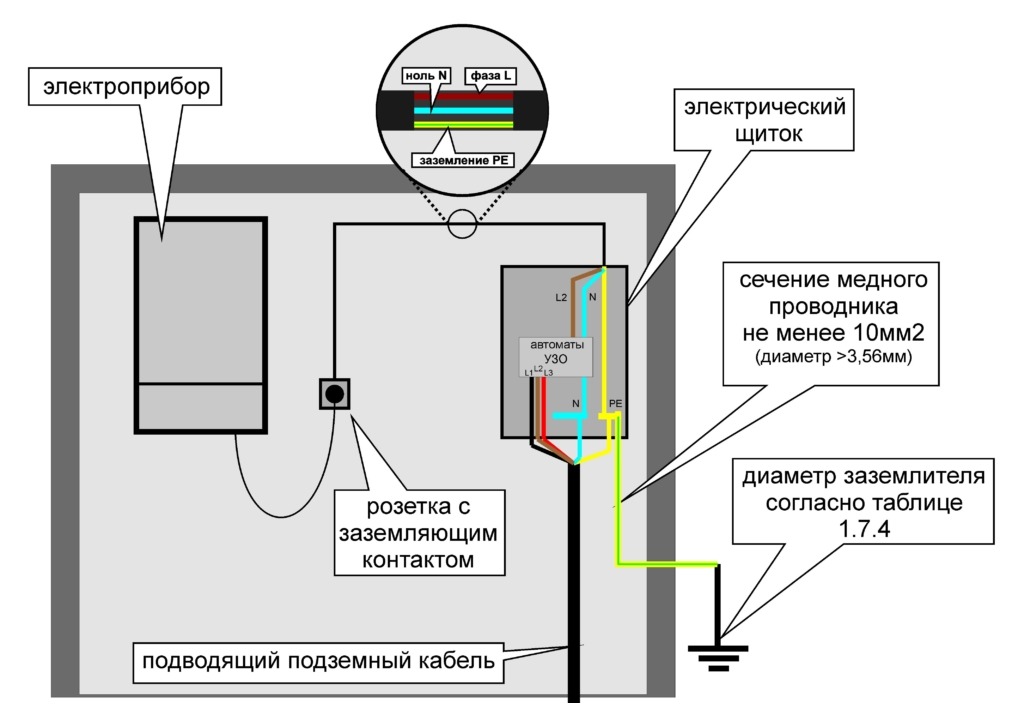

Как подключить заземление к электрической системе дома?

В процессе сборки электрической системы не менее важно правильно выполнить подключение заземления в щитке в частном доме. Учтите, что заземляющий контур на 220 Вольт и 380 Вольт имеет разное сопротивление

Если монтаж проведен правильно, то для первого варианта этот параметр равен 30 Ом, а для другого – не более 10 Ом.

Для подключения контура к щитку дома к приваренному ранее болту подключают медный провод с жилой сечением минимум 4 мм². Это делают при помощи гайки, которую плотно затягивают. В самом щитке провод подключают к шине с площадкой. Последняя должна быть начищена и смазана специальным составом. От шины должны идти отдельные подключения к каждой разводке в постройке.

Как сделать монтаж контура самостоятельно

Схемы заземления частных домов своими руками: 380 В и 220 В

Частые ошибки при установке

Владельцы загородных домов при самостоятельном обустройстве заземляющих конструкций часто допускают такие ошибки:

1. Покрывают электроды слоем лакокрасочного материала с целью защиты изделия от коррозии. В результате такое покрытие препятствует протеканию тока в грунт.
2. Соединяют болтами штыри заземления с металлическими связями. В результате коррозии элементы конструкции теряют между собой контакт.
3. Далеко размещают треугольный контур от фундамента здания. Это приводит к существенному увеличению сопротивления заземляющей системы.
4. Используют одновременно алюминиевые и медные проводники. В этом случае из-за контактной коррозии ухудшается соединение элементов.
5. Используют для электродов очень тонкий профиль. В результате образования коррозии существенно повышается сопротивляемость металлического изделия.

При обнаружении любых недостатков в системе их рекомендуется мгновенно устранять. Заземляющее устройство, работающее с нарушениями, неспособно обеспечить надежную безопасность владельцам частных домов, в которых используется бытовое электрооборудование.

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

• Сделать это можно двумя способами:
• переделать систему TN-C на систему заземления TN-C-S;
• произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал. Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Расчет заземления для частного дома

Расчет системы заземления для загородного жилого дома осуществляется по формулам.

Сопротивление грунта

Ro = (Pэкв/2π×L)×(ln(2L/d)+0.5ln((4T+L)/(4T-L)), где:

• Pэкв – эквивалентный удельный показатель сопротивляемости почвы;
• d – диаметр электрода (м);
• L – длина электрода (м);
• T – расстояние от поверхности земли до центра электрода (м).

Количество электродов

No = (Ro×Ψ)/Rн, где:

• Ro – сопротивляемость грунта (рассчитывается по формуле выше);
• Ψ – климатический коэффициент;
• Rн – максимальное сопротивление контура (60 Ом при сетевом напряжении 220 В, 15 Ом для 380 В).

На основании полученных значений собирается конструкция заземления.

Принцип действия и цели заземления

Устройство контура заземления

Контур заземления – это несколько электродов, которые соединены между собой металлическим стержнем и закопаны в землю. Такие конструкции чаще всего имеют квадратную либо треугольную форму.

Глубина установки штырей

Вертикальные штыри заземления забивают в грунт на глубину до 0,6 м, но не выше уровня промерзания. Между ними оставляют расстояние от 2,5 до 3 м. На дне траншеи концы электродов соединяют стальной пластиной.

Почему нельзя ставить отдельные

Согласно ПУЭ, запрещено делать заземление частных жилых зданий с помощью 1 штыря.

Существует такое понятие, как «сопротивление растеканию». Вокруг заглубленного в землю стержня создается максимальное напряжение и плотность электрического тока. Когда он проходит через грунт, увеличивается сопротивляемость его движению, которое через установленное расстояние прекращается. Эту точку называют зоной растекания.

Выбор места для монтажа

От правильно подобранного места обустройства контура во многом зависит его эффективная и безопасная работа. Существует несколько рекомендаций по этому поводу:

Нельзя размещать контур заземления в месте постоянного или частого нахождения людей или животных. В момент пробоя изоляции и отвода напряжения в грунт, находящийся в непосредственной близости человек или животное могут пострадать. Лучше принять меры по ограждению такого участка.Некоторые специаоисты рекомендуют располагать контур с северной стороны здания. Это объясняется более влажной сырой на таком участке.Если почва через чур влажная и существует большая вероятность коррозии металла контура, то лучше изготовить его из стали большого сечения. А также конструкцию контура можно покрыть специальными токпроводящими материалами, которые защитят от коррозии, но не ухудшат электрический контакт с землёй.Не стоит располагать контур заземления вблизи с теплокоммуникациями. Пересушенный грунт негатино сказывается напоказателе сопротивления контура.Запрещено располагать контур в непосредстьвенной близости с газопроводом, проходящим в земле.Глубина размещения контура должна быть ниже уровня замерзания грунта, но не менее 0,5 м.

При соблюдении этих рекомендаций, можно быть уверенным в правильности подобранного места, и надежной работы заземлителя.

Ток и требования ПУЭ для заземляющие устройства

В соответствии с требованиями ПУЭ, специальная защита от опасного напряжения 220в или 380в организуется для любой жилой недвижимости, расположенной в городских застройках и за их пределами. Для этого на их территории строятся специальные стальные конструкции, известные как заземляющие устройства (ЗУ). Их основная задача — обеспечить защиту жильцов в доме от поражения электрическим током. Согласно главе 1.7, часть 1, статья 1.7.72 Правил устройства электроустановок, при выборе размера металлической заготовки следует учитывать сопротивление для получения требуемого тока на землю. Для различных структурных элементов эти значения могут варьироваться от образца к образцу. Однако это должны соответствовать следующим положениям:

• Соединительные планки между контактами не менее 12×4 мм (сечение 48 мм2).
•  Сама угловая стойка — выбирайте угловую стойку с длиной стороны 4×4 мм.
•  При использовании круглых прутков, арматуры сечение не менее 10 кв. мм.
•  Толщина стенки металлической трубы примерно 3,5 мм

Обратите внимание: наличие у домовладельца данных о рабочих характеристиках эквалайзера особенно полезно для защиты животных и жильцов от поражения электрическим током. Все установки производятся в соответствии с действующими отраслевыми стандартами, касающимися эксплуатации оборудования

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	—
Песчаник, грунтовые воды не глубже 5 м	500	—
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• Ro – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Рэкв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• ln – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Выбор места для монтажа

От правильно подобранного места обустройства контура во многом зависит его эффективная и безопасная работа. Существует несколько рекомендаций по этому поводу:

Нельзя размещать контур заземления в месте постоянного или частого нахождения людей или животных. В момент пробоя изоляции и отвода напряжения в грунт, находящийся в непосредственной близости человек или животное могут пострадать. Лучше принять меры по ограждению такого участка.Некоторые специаоисты рекомендуют располагать контур с северной стороны здания. Это объясняется более влажной сырой на таком участке.Если почва через чур влажная и существует большая вероятность коррозии металла контура, то лучше изготовить его из стали большого сечения. А также конструкцию контура можно покрыть специальными токпроводящими материалами, которые защитят от коррозии, но не ухудшат электрический контакт с землёй.Не стоит располагать контур заземления вблизи с теплокоммуникациями. Пересушенный грунт негатино сказывается напоказателе сопротивления контура.Запрещено располагать контур в непосредстьвенной близости с газопроводом, проходящим в земле.Глубина размещения контура должна быть ниже уровня замерзания грунта, но не менее 0,5 м.

При соблюдении этих рекомендаций, можно быть уверенным в правильности подобранного места, и надежной работы заземлителя.

Прямоугольная или овальная схема заземления

Такие схемы применяются также в случае особенностей планировки участка и состояния его грунта. В земле могут находиться большие камни, вкопанные конструкции и т.п. В любом случае, эти контуры замкнутые и являются, как бы, разновидностью треугольного типа. Принцип установки таких контуров не имеет больших отличий с треугольным типом.

Все эти виды заземления должны проверяться специальным прибором, но можно использовать обычный мультиметр, и должны соответствовать величине сопротивления не превышающей 4 Ом., вот почему важно соблюдать все правила установки защитного контура

Заземление частного дома своими руками

Самый универсальный способ установки контура заземление – это заземление из труб с приплюснутым концом. Внизу трубы вразброс просверливают десять штук отверстий диаметром от пяти до восьми миллиметров. В жаркую, летнюю погоду в эти самые отверстия можно засыпать солевой раствор (половина упаковки соли на пяти литровое ведро с фильтрованной водой) для того чтобы уровень сопротивления держался в норме.

Важно знать: шина заземления имеет такую же структуру, как и шина для молниеотвода. Но, использовать для металосвязи цинковую слойку ни в коем случае нельзя, так как она проржавеет сразу после первого дождя.

Разрабатываем схему

Как и перед любым началом строительных работ, необходимо разработать схему для заземления, которой вы будете в дальнейшем руководствоваться.

Существует два вида схем:

1. Линейная схема. Устанавливаются металлические штыри в одну прямую линию, которые последовательно соединяются. Но, эта система имеет значительный минус — если первая перемычка будет повреждена, то вся система заземления моментально выйдет из строя.
2. Замкнутая (треугольная). В отличие от первой схемы она отличается более надежным и долговечным функционированием.

Важно знать: большинство специалистов рекомендуют использовать треугольную схему заземления для частного дома, так как монтажные работы предельно просты, а работает она в несколько раз лучше, чем линейная (включая долговечность замкнутой системы и её эффективность).

Подготавливаем инструмент и материалы

Для того чтобы сделать заземление своими руками для частного дома из инструментов нам понадобится:

1. Пяти – восьми килограммовая кувалда;
2. Обычная строительная лопата;
3. Аппарат для сварки и маска для защиты лица и глаз.

Измерение заземления

Для того чтобы удостовериться насколько хорошо вас защищает контур заземления вам необходимо сделать его измерения. Для этого профессионалы используют специальный прибор ПКП – три. В домашних условиях измерить заземление не получится, так как показатели будут неточными и неправильными. Поэтому вы можете купить или одолжить у кого — либо данный измерительный прибор.

Важно знать: использовать для замирения заземления напряжение из электрической сети, резисторное напряжение или миллиамперметр опасно для вашей жизни!

Монтажные работы

1. Для начала необходимо определить, где именно будет находиться контур заземления. Нужно выбирать закрытое и укромное место, где не может пройти ни человек, ни животное (для избегания летального исхода).

Важно знать: если такого места не нашлось, а вы не хотите портить штыками красивый ландшафт вашего двора, то можно организовать потайную систему разместив заземление под искусственными камнями либо под садовой скульптурой.

1. Работа с землей. Например, для того чтобы сделать контур треугольной формы нужно с помощью лопаты выкопать треугольник со сторонами до двух метров и глубиной до семидесяти сантиметров.
2. Итак, приступим к самому главному – монтажу конструкции. Электроды необходимо забить на глубину до двух метров в землю (должны остаться в поле зрения только их верхушки).

После того как все электроды будут вбиты нужно приварить металлические пластины к их верхушкам для того, чтобы получился каркас в виде треугольника.

В конце подсоединяются проводы, связанные с шиной.

Тестирование заземления

Ну, вот и все заземление готово и осталось провести тестовое испытание. Согласно строительным правилам контрольные замирения должны быть сделаны специальным прибор стоимость, которого довольно высока и нет смысла тратиться на его покупку для того, чтобы использовать его один – два раза.

Наши народные умельцы смогли придумать народный способ замирения, которые поражают своей точностью. Для этого нам понадобится обычная лампа (мощностью не меньше 100 Вт). Все что нужно так это подключить лампу одним контактом к заземлению, а другим к фазе. Если в итоге лампочка будет гореть ярко, то с заземлением все в порядке, и она является не только эффективным, но и безопасным.

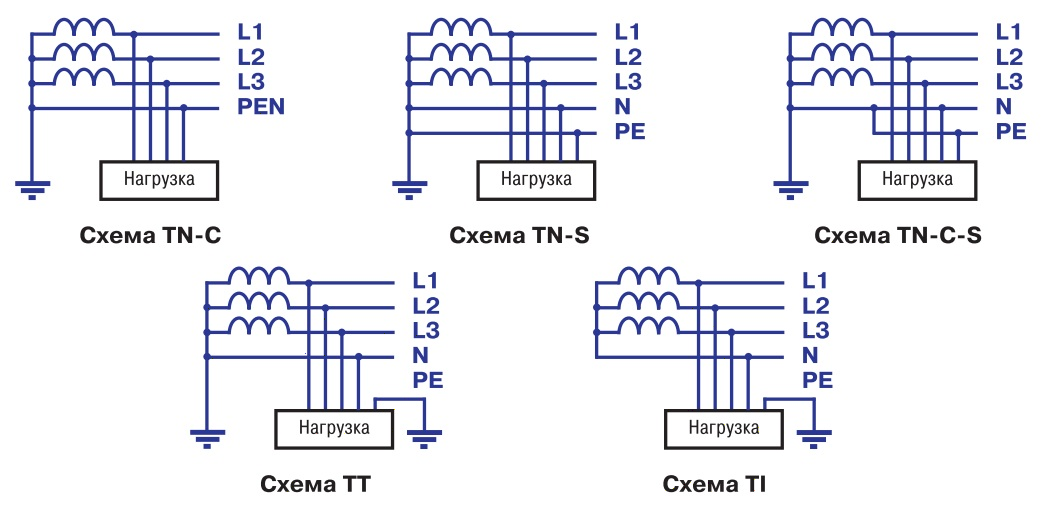

Схемы заземления для частного дома

Существует несколько схем зануления в индивидуальном коттедже: TN-C, TN-C-S и TN-S. Первая буква в аббревиатуре обозначает способ подключения «земли» к источнику питания, вторая расшифровывает характеристики потребителя.

Схема TN-C

Эта удобная разновидность отличается тем, что проводник одновременно выполняет функции защиты и рабочего устройства. Данный вариант часто используют в старых домах из-за простоты реализации и экономичности. Однако из-за отсутствия отдельного контура защиты во время аварии есть вероятность возникновения замыкания. В современных коттеджах этот вариант не применяют, потому что он не соответствует нормативным требованиям.

Схема TN-S

В данной схеме применяют разделенные проводники. В аварийной ситуации на корпус бытовой техники не выходит напряжение. Этот вариант считается самым безопасным, потому что защищает от поражения электрическим током. Однако для реализации такой схемы нужно приложить много усилий и потратить дополнительные средства.

Схема TN-C-S

Это комбинированный вариант, в котором два проводника, идущие от источника питания, объединены в один. В этом случае на входе в дом устанавливают дополнительный защитный проводник типа РЕ. Эту схему советуют использовать в качестве основной модели в постройках любого назначения, в том числе и в частных домах. Ее преимущества в надежности и простоте сборки. Благодаря использованию дополнительного проводника вероятность возникновения пожара при коротком замыкании минимальная.

Как сделать заземление правильно в квартире

Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.

Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.

Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.

В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.

В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.

Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.

Заземление в ванной

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

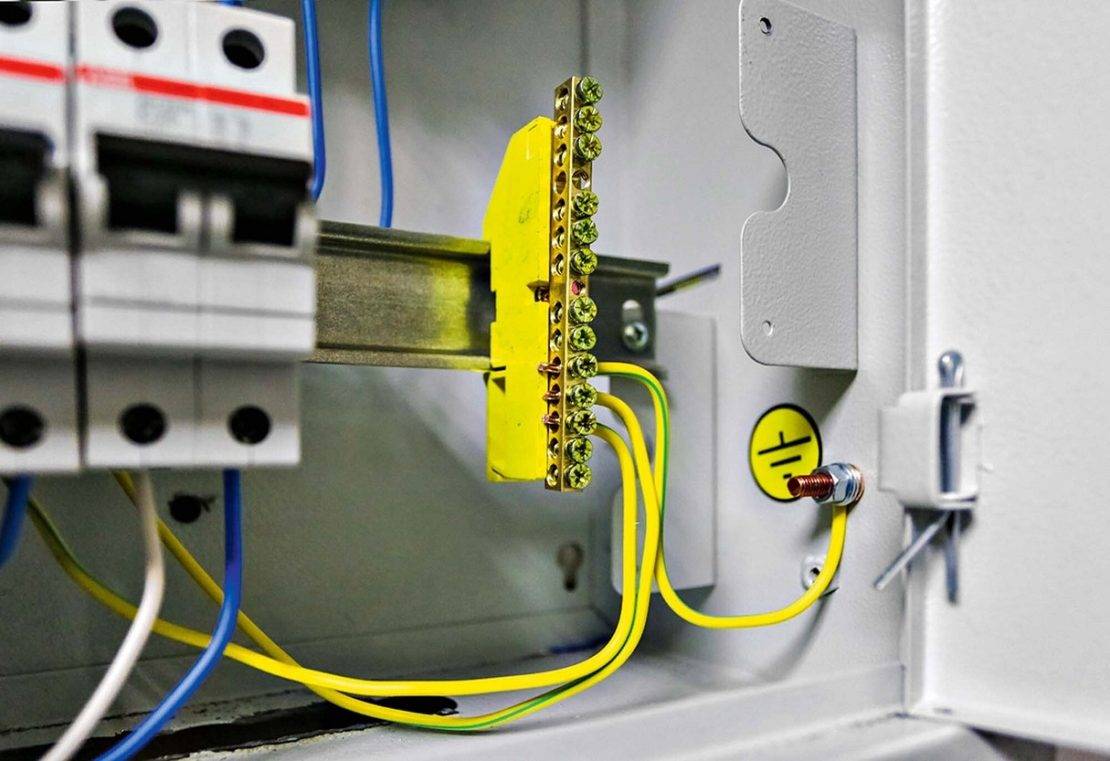

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

• Пришедший с линии проводник PEN заводится на шину-расщепитель.
• На эту же шину подключаем провод от контура заземления.
• С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
• С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.

Монтаж ревизионного колодца и вывод заземления наружу

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка – обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.

Поверх всех контактов на сжиме наматываете гидроизоляционную ленту.

Простая изолента здесь не годится!

После всех процедур защитная муфта закрывается сверху крышкой.

Не используйте в качестве такой защиты ревизионного колодца пластиковую бутылку.

Она никогда не создаст герметичности. Более того, наоборот будет задерживать воду в этом месте, постепенно разрушая контакты.

Как сделать подключение провода заземления и саму главную заземляющую шину в щитовой дома, читайте в отдельной статье.

https://youtube.com/watch?v=dcqkNzQbv58%3F
