В местах нарушения нормального электрического контакта между элементами электрических сетей и электроустановок возникает искрение, которое не распознается токовыми автоматами, дифференциальными автоматами или УЗО, т.к. не вызывает роста тока или его утечки на землю.
УЗИс-С1 распознает опасное искрение и отключает сеть от электропитания, предупреждая возникновение пожара.
Внешний вид и строение прибора
Устройство защиты проводки от искрения обладает стандартной для любых модульных устройств конструкцией. УЗИс крепится в щит с помощью DIN-рейки. На передней панели устройства есть 4 винтовых контакта для подключения проводов:
- вход фаза (L in);
- вход ноль (N in);
- выход фаза (L out);
- выход ноль (N out).
На вход подается питающее напряжение 230 В. Например, от счетчика или вводного автомата. На выход подключается нагрузка. Например, розетки или сеть освещения.
Устройство защиты от искрения EcoEnergy УЗИс-С1-40
На корпусе устройства есть рычаг для включения и отключения. По его положению судят о состоянии прибора. Если рычаг указывает на 0 — выключено, если на 1 — включено. Также о состоянии защиты можно судить по индикаторному светодиоду (лампочке). Если он горит зеленым цветом, то все в порядке. Если горит или моргает красным — устройство защиты выключилось. Подробная расшифровка значений свечения лампочки имеется на корпусе аппарата.
Рядом с рычагом есть небольшой регулятор под отвертку (крутилка). Он позволяет выставить значение напряжения, при котором УЗИс автоматически отключится. То есть данный аппарат умеет защищать сеть не только от искрения, но и от перенапряжения.
Архив
АрхивВыберите месяц Декабрь 2023 (1) Сентябрь 2023 (1) Август 2023 (2) Июнь 2023 (1) Май 2023 (2) Апрель 2023 (1) Март 2023 (1) Январь 2023 (2) Декабрь 2022 (1) Август 2022 (3) Июль 2022 (2) Май 2022 (1) Апрель 2022 (1) Февраль 2022 (2) Январь 2022 (1) Декабрь 2021 (4) Ноябрь 2021 (1) Октябрь 2021 (3) Сентябрь 2021 (2) Август 2021 (2) Июль 2021 (1) Июнь 2021 (4) Май 2021 (1) Февраль 2021 (2) Январь 2021 (4) Декабрь 2020 (2) Ноябрь 2020 (5) Октябрь 2020 (2) Сентябрь 2020 (4) Август 2020 (7) Июль 2020 (1) Июнь 2020 (5) Май 2020 (4) Апрель 2020 (1) Март 2020 (3) Февраль 2020 (2) Январь 2020 (1) Декабрь 2019 (1) Сентябрь 2019 (1) Июль 2019 (1) Июнь 2019 (2) Май 2019 (3) Апрель 2019 (3) Март 2019 (2) Февраль 2019 (3) Январь 2019 (6) Ноябрь 2018 (1) Август 2018 (1) Май 2018 (13) Апрель 2018 (1) Март 2018 (3) Февраль 2018 (2) Ноябрь 2017 (2) Октябрь 2017 (1) Август 2017 (1) Июль 2017 (1) Июнь 2017 (1) Май 2017 (3) Апрель 2017 (2) Март 2017 (1) Февраль 2017 (4) Январь 2017 (1) Ноябрь 2016 (1) Октябрь 2016 (1) Сентябрь 2016 (1) Июль 2016 (1) Май 2016 (1) Апрель 2016 (3) Март 2016 (3) Февраль 2016 (1) Январь 2016 (2) Декабрь 2015 (3) Ноябрь 2015 (3) Октябрь 2015 (3) Сентябрь 2015 (1) Май 2015 (2) Апрель 2015 (3) Март 2015 (1) Февраль 2015 (2) Январь 2015 (4) Сентябрь 2014 (1) Август 2014 (7) Июль 2014 (3) Май 2014 (4) Апрель 2014 (4) Март 2014 (2) Февраль 2014 (2) Январь 2014 (7) Декабрь 2013 (6) Ноябрь 2013 (2) Октябрь 2013 (5) Сентябрь 2013 (4) Август 2013 (10) Июль 2013 (10) Июнь 2013 (7) Май 2013 (2) Апрель 2013 (14) Март 2013 (3) Февраль 2013 (15) Январь 2013 (3) Декабрь 2012 (9) Ноябрь 2012 (5) Октябрь 2012 (11) Сентябрь 2012 (6) Август 2012 (2) Июль 2012 (7) Июнь 2012 (4) Май 2012 (9) Апрель 2012 (5) Март 2012 (6) Февраль 2012 (6) Январь 2012 (16) Декабрь 2011 (6) Ноябрь 2011 (2) Октябрь 2011 (4) Сентябрь 2011 (9) Август 2011 (18) Июль 2011 (3)
Что такое УЗМ
В настоящее время многие квартиры и частные дома буквально пропитаны всевозможной электроникой и техникой. В связи с этим возрастает вероятность их повреждения при отклонении от нормативного значения напряжения.
Поэтому основное назначение УСМ будет заключаться в следующем:
- Отключите питание в случае высокого перенапряжения или пониженного напряжения. В обоих случаях можно серьезно повредить бытовую технику, а хрупкая электроника сразу выйдет из строя. При восстановлении параметров напряжения подключение к сети автоматически возобновляется.
- Сглаживание кратковременных импульсных всплесков тока, возникающих при подключении отдельных видов мощного оборудования к другим близлежащим сетям — сварки, электродвигателей и так далее
- Некоторые модели, отмеченные знаком МД, умеют обнаруживать наличие искры в проводах и вовремя отключать питание в экстренных случаях.
Использование многофункциональных устройств значительно увеличивает срок службы проводов и подключенных к ним устройств. УСМ нельзя ставить, если на входе стоит стабилизатор. Стабилизирующие устройства эффективно сглаживают все недостатки, но они и намного дороже реле напряжения.
Частые вопросы и ответы
1
По ГОСТу правильное определение и сокращенное название это УЗДП — устройство защиты при дуговом пробое. Поэтому в первую очередь она спасает именно от дуги, а не от искрения.
Термин «искрение» здесь означает повторяющийся дуговой пробой.
2

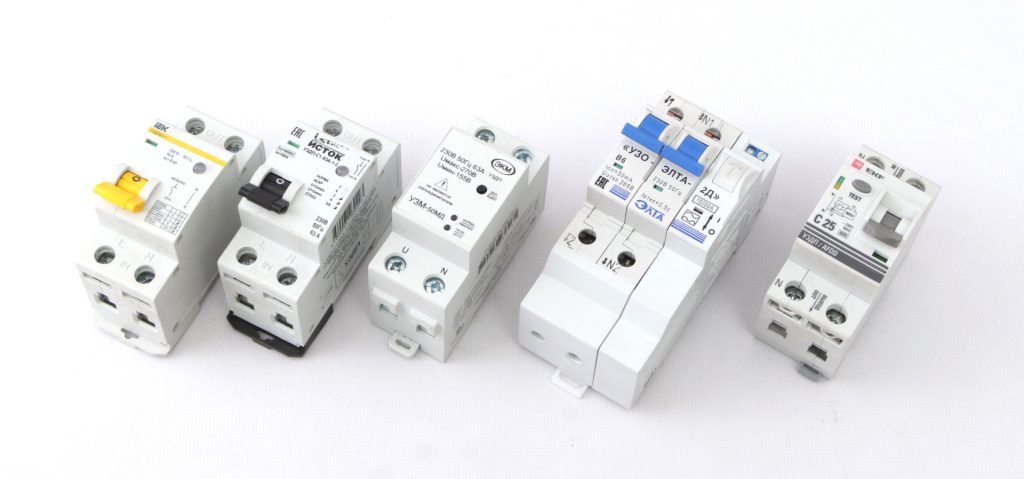

Нет, не заменяют. Они представляют из себя третий этап развития защит и устанавливаются в цепь после автоматов и УЗО, а не вместо них.
Зато отдельные УЗДП отечественных марок могут полноценно заменить реле напряжения. Также в США и на Западе выпускают модели AFCI 3 в 1.
Они имеют в своем корпусе и автомат, и УЗО, и дугозащиту. Такое объединение с одной стороны вроде бы и хорошая оптимизация, но с другой имеет ряд недостатков:
непросто определить какая из защит сработала в том или ином случае
если AFDD сгорит, то вы лишитесь сразу всей защиты
А при выходе из строя только УЗИС, у вас останутся в «голове» и автомат, и УЗО.
при повреждении любой функции в AFDD по отдельности (автомат-УЗО-УЗДП) вам придется менять его целиком, что больно ударит по кошельку
Главное преимущество таких AFDD это компактность и простота схемы подключения. Не нужно в щитке коммутировать кучу проводов и наконечников, достаточно подключить всего один девайс.
3
В России это межгосударственный стандарт ГОСТ IEC 62606-2016 «Устройства защиты бытового и аналогичного значения при дуговом пробое. Общие требования.» (скачать)
Стандарт на их применение — ГОСТ Р50571.4.42-2017 (скачать).
4
Устройство можно устанавливать как отдельно по группам, так и в одном экземпляре сразу на весь электрощит. Здесь есть как плюсы, так и минусы:
Среднестатистическая площадь квартиры для защиты одним аппаратом, если исходить из разветвленности проводки — 120-150м2.
Например разработчики УЗИс-С1-40 реально проверяли срабатывание на одиночном проводе длиной до 80м. При этом в цепи присутствовала нагрузка ослабляющая сигнал — телевизор, компьютер.
В итоге аппарат отработал штатно. По ГОСТу же испытания проводят на кабелях длиной максимум до 30м.
5
Все зависит от производителя и его линейки сборки. У моделей с нижним подключением это связано с конструкцией расцепителя. Например у того же УЗИс-С1, при его переворачивании пришлось бы рукоятку включения также развернуть на 180 градусов.
И тогда язычок во включенном состоянии смотрел бы вниз, что запрещено правилами. Кстати у зарубежных известных марок Siemens, Eaton вход также сделан снизу.
6
Да, большинство моделей имеют такую встроенную защиту в виде варистора.
Однако они все равно не могут в полной мере заменить полноценные УЗИП.
7
Нет, не отключается и не срабатывает.
По крайней мере нормально отстроенная защита без ложных срабатываний, на это реагировать не должна.
Она отстроена так, чтобы искать повреждения только в защищаемой цепи, а не до нее.
Ловим призрака за хвост.
Инженеры до сих пор находятся в поисках надежного способа обнаружения дугового пробоя, если полистать публикации в научных журналах, то можно увидеть попытки исследователей использовать разные методики, включая модные нейронные сети. Чем лучше методика, тем выше вероятность обнаружения дугового пробоя и ниже количество ложных срабатываний.
При этом устройству в электрощите доступен всего лишь один способ обнаружения дугового пробоя — анализировать величину и форму тока, отдаваемого в нагрузку. Все производители модульных устройств защиты от дугового пробоя снимают сигнал с датчика тока, но обрабатывают данные по разному, и не раскрывают подробностей, ссылаясь на ноу-хау. Поэтому я могу лишь рассказать общие подходы, которые раскрыты в научных публикациях, а вот в охоте за подробностями придется ловить и спаивать разработчиков в пабе.
Обнаружить дуговой пробой все-таки можно из-за одной особенности — дуга зажигается не сразу. Напряжение должно вырасти до напряжения пробоя, после чего в зазоре проскакивает искра, которая ионизирует воздух и позволяет устойчиво загореться электрической дуге. А так как у нас в сети переменный ток, и ток меняет направление 50 раз в секунду, переходя через нулевое значение, то дуга загорается и гаснет 100 раз в секунду, приводя к специфическим искажениям!

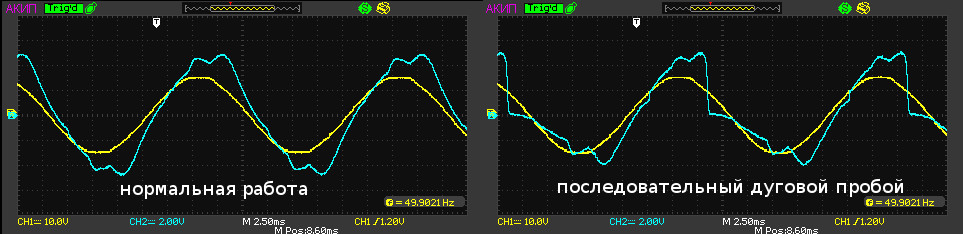

Покажу на примерах, для чего я сделал небольшой стенд. Ток в цепи я измеряю трансформатором тока (голубая линия), напряжение — через делитель (желтая линия), масштаб в данном случае не важен. Почти идеальная нагрузка — тепловентилятор:
Все просто — растет напряжение в линии — пропорционально растет ток. Напряжение падает — ток в цепи падает
Обратите внимание в месте перехода напряжения через ноль — ток растет сразу. А вот так выглядит ток в той же цепи, если я развожу контакты и вызываю дуговой пробой последовательно в цепи
Появляется ступенька — ток появляется только после того, как напряжение достигнет напряжения пробоя зазора между проводниками:
Можно подумать, что достаточно просто следить за тем, есть ли ступенька в потреблении тока при переходе напряжения через ноль. Но увы, этот способ не работает, поскольку такая ступенька появляется у многих видов нагрузки. Например если если у устройства есть регулировка мощности тиристорным регулятором, который такую ступеньку создает, и меняя ее ширину регулирует мощность в нагрузке. Вот просто посмотрите, как выглядит график тока у пылесоса с регулятором мощности:
Кроме того, идеальный случай, когда в линии всего одна нагрузка, встречается редко. Чаще на линии несколько потребителей, и их токи суммируются. В итоге график начинает выглядеть совершенно ненаглядно. На графике ниже четыре потребителя (обогреватель 1кВт, электрочайник 2 кВт, пылесос с регулятором на половинной мощности (примерно 800 Вт) и мощный импульсный блок питания нагруженный на балласт (примерно 180 Вт)). Слева нет дугового пробоя, а справа последовательный дуговой пробой обогревателя на 1 кВт, тоесть ток дуги составляет только четверть от всего тока потребления:
Что делать? Посмотрим внимательно на график с искрением — скорость нарастания тока в цепи после пробоя огромная, ступенька практически вертикальная! А значит нам нужно смотреть не на появление ступеньки, а на ее отвесность. Проще всего это сделать анализируя спектр сигнала, чем отвеснее ступенька, тем шире ее спектр. Наглядно я изобразил на этой картинке:
В результате принцип работы защиты прост — постоянно анализируем спектр сигнала с датчика тока. Если вдруг он резко изменяется — определяем как он изменился. Если наблюдаем подъем в высокочастотной части спектра — значит это дуговой пробой и отключаем нагрузку. Правда в реальности есть нюансы….
Резюмирую
- УЗДП требует определенного уровня квалификации обслуживающего персонала. Если это будет электрик Петрович, который на вызов «отключилось пол квартиры» придёт и просто включит УЗДП со словами — «А так вот оно отключилось. Я все включил — все заработало» без поиска причины его сработки и профилактического осмотра — то толку от него мало. Это как загоревшуюся в машине лампу «проверьте двигатель (check engine)» просто сбрасывать без визита в сервис, может пронесет, а может нет.
- УЗДП это вид защиты для которого ложное срабатывание — случай редкий, но возможный, поэтому нужно ставить его с умом. Например разделить группы устройств которые работают постоянно, и которые меняются, и завести на разные УЗДП. Чтобы включение в розетку устройства, вызывающее ложное срабатывание, не отключало насосы циркуляции котла, к примеру.
- Чем лучше продумано деление нагрузок на группы, тем проще будет искать неисправность, при срабатывании УЗДП. Впрочем то же относится к поиску причины срабатывания автоматического выключателя или УЗО.
- УЗДП чувствителен к длине линии и количеству приборов. Поэтому установка одного УЗДП на целый дом не только путь к ложным срабатываниям, но и делает поиск неисправности крайне затруднительным. Целесообразнее устанавливать УЗДП на определенную ветку, например на помещение.
- УЗДП часто обеспечивает защиту от превышения напряжения (обрыв нуля), что позволяет сэкономить. (Но по ГОСТу у устройства защиты предусмотрен механизм свободного расцепления, поэтому обратно после нормализации напряжения он не включится)
- УЗДП самый спорный вид защиты, но это единственный вид защиты, способный обнаружить и отключить линию при последовательном дуговом пробое, что уже не нормальный режим работы.
- УЗДП не панацея, и не заменит собой других устройств защиты (таких как линейный тепловой извещатель или например термохромные наклейки), но имеет право на жизнь как дополнительная мера защиты.
- УЗДП будет наиболее полезен при использовании со старыми электросетями, нежели с новыми, где все новенькое и сделано по более жестким, современным требованиям.
Предыдущие статьи цикла — сводная: https://serkov.su/blog/?p=5591
Про предохранители: https://serkov.su/blog/?p=5531
Про автоматические выключатели: https://serkov.su/blog/?p=5563
Про выбор автоматических выключателей: https://serkov.su/blog/?p=5782
Про устройства защиты от импульсных перенапряжений: https://serkov.su/blog/?p=5834
Про УЗО: https://serkov.su/blog/?p=5652
P.S. Хочу сказать спасибо специалистам, участвовавшим в рецензировании материала: Денису, Степану, Юрию, Павлу, Сергею. Пользуясь случаем прошу откликнуться специалистов по полиэтилену/полипропилену, с доступом к оборудованию, с возможностью найти d2w и подобные добавки в образцах — есть одна гипотеза и куча образцов. Сергей, если вы читаете это — не получается связаться с вами через почту.
Как проверить устройство защиты от искрения
Помимо самого модуля в комплекте идет устройство для тестирования и проверки. Так называемый искровой имитатор ЮЗИС-И-002.
Как он работает? При включении в розетку происходит мгновенный удар током. У него очень крутой фронт.
В реальных сетях такого пика и близко нет. И если устройство действительно работает и на линии нет помех для блокировки импульса, то AFDD от этой «вилки» должен работать на 100.
При использовании моделей других производителей некоторые потребители хотят искусственно проверять работоспособность таких устройств. С риском для здоровья они сами создают искры, подключая фазу к разрыву через угольные щетки.
Или даже напрямую. Никогда так не делайте и не ставьте подобные эксперименты.
Для УЗИс от Ecolight достаточно воткнуть тестер в розетку и устройство должно тут же выключиться. С его помощью можно легко определить границы защищаемого контура.
Когда проводка в большом доме слишком длинная и разветвленная, то при наличии искры в самой дальней розетке может не сработать дуговая и искровая защита. Почему это возможно?
Потому что ток дуги просто не достигнет минимального порога срабатывания.
По ГОСТ IEC 62606 минимально допустимый ток дуги для обнаружения и последующего отключения составляет 2,5А дополнительно к току основной нагрузки.
Чем больше этот ток дуги, тем быстрее отключится реле. Это не зависит от самой нагрузки.
Если ваша линия работает на холостом ходу и пошли искры, то для УЗИс от Ecolight ток ок. 1,5А достаточно. Экспериментально установлено, что если ток дуги меньше определенного значения (I = 2,5А), это не вызовет воспламенения.
А в АФДД С1-40 такой порог занижен почти в полтора раза! Чего нельзя сказать об УЗМ 51МД. Минимальный рабочий ток колоссальные 5А! Якобы для борьбы с ложными отключениями.
Однако ток такой величины является прямым нарушением требований ГОСТ. Имейте это в виду.
Методика поиска искрящего места
Искрение — это предвестник пожара. Поэтому если устройство искровой защиты постоянно срабатывает, то нужно искать место нестабильного контакта
Внимание следует обратить на следующие узлы:
- Распределительные коробки. Открыть, посмотреть, поискать запах гари. Если отключить в квартире напряжение, то скрутки допустимо прощупать на нагрев.
- Розетки, удлинители, штепсельные вилки. Они также греются и дымят при нагреве.
- Квартирный распределительный щит. Часто бывают расшатаны винты на клеммах автоматических выключателей. Вследствие этого возникает плохой контакт с проводами и искрение. Клеммники на автоматах следует периодически подтягивать, но без фанатизма.
https://youtube.com/watch?v=ZYsLuwLibZY
Отдельно следует отметить основные признаки искрящих контактов:
- треск на месте искрения;
- запах гари;
- перегрев соединений;
- дым;
- моргающий свет;
- треск в динамиках акустических систем;
- свет, искры.
Принцип работы УЗДП основан на отслеживании состояния напряжения и тока в электропроводке. Контроль этих параметров позволяет на ранних этапах зафиксировать появление искр и дуги в скрутках и клеммниках и отключить электропитание квартиры. Как следствие, существенно снижается риск возгорания проводки или поломки дорогой бытовой электроники.
Устройство защиты от дуги более всего напоминает реле напряжения. Оба аппарата защиты имеют верхний и нижний предел рабочего напряжения. Однако УЗДП обладает более широким функционалом, то есть умеет срабатывать на искрение в скрутках и прочие ненадежные подгорающие контакты.
Перегрузка в сети
Вся электрическая сеть помещения разбивается на группы. Каждая группа рассчитывается на определенное количество потребителей. Например: если это квартира, то могут быть отдельные группы на освещение, розетки на кухне, розетки в комнатах и т.д. Если электропроводка делается самостоятельно, то количество групп рассчитывается в зависимости от потребностей и для каждого отдельно случая может быть разная. В стандартных квартирах количество групп соответствует проекту квартиры. Для каждой группы рассчитывается максимально возможная нагрузка. В зависимости от нагрузки выбирается питающий кабель для этой группы.
Увеличение расчетной нагрузки вызывает перегрузку электрической сети. Возникает перегрузка, если в розетки одной группы, например, непродуманно включить все бытовые приборы. При увеличении расчетной нагрузки электрический кабель начинает греться. При длительной перегрузке изоляция начнет плавиться, что может привести к пожару или выгоранию проводки.
Чтобы защитить электропроводку от перегрузки устанавливаются автоматы защиты с встроенным тепловым расцепителем (биметаллическая пластина).
Автоматы защиты устанавливаются в щитки распределительные (этажные электрощитки). Наряду с тем, что замена электропроводки в квартире стала выполняться из трехжильного провода, появляются и другие новшества. Так, например, вместо обычных плавких предохранителей известных в быту под названием «пробки» и предохранителей с термобиметаллом, появились УЗО — устройства защитного отключения
УЗО не только отсекают питание в случае перегрузки электропроводки в квартирах или ее короткого замыкания, но еще и отсекают электропитание, срабатывая в случае разрушения изоляции наших бытовых электроприборов или (что очень важно) в результате неосторожного прикосновения человека к оголившемуся проводу, который находится под напряжением
УЗО (устройства защитного отключения) защищает электропроводку в квартирах не только от тока перегрузки и от короткого замыкания, но еще защищает и от тока утечки. Для того, чтобы можно было по достоинству оценить появление в электропроводке в квартирах УЗО, необходимо получить некоторое представление о токе утечки. Обычно если электропроводка в квартире работает нормально и электропотребители исправны, то ток, протекающий в обоих проводах одинаковый. Как только человек коснется оголенного провода, по которому идет ток, ток пойдет через тело человека. В этом случае баланс токов в проводах, который «отслеживает» УЗО нарушится и УЗО разомкнет электрическую цепь сети. Произойдет это достаточно быстро, при значении тока утечки, еще не столь опасном для человеческого организма.
Из сказанного выше следует — безопасность старой двухжильной электропроводки в квартирах можно повысить путем установки устройства защитного отключения (УЗО). Но необходимо помнить, что хотя УЗО и предназначены именно для защиты от поражения человека электрическим током, поскольку срабатывание у них происходит при утечках тока, которые по своей величине значительно меньше, чем токи предохранителей (а для бытовых предохранителей это 2 ампера и более, что во много раз превышает значение смертельное для человеческого организма), тем не менее, установка этого защитного устройства является дополнительным защитным мероприятием (не выполняя монтаж проводки), а не заменой защиты от сверхтоков при помощи предохранителей. Также стоит помнить, что выбор защитных мер электропроводки и выбор электропроводки следует выполнять специалистам.
