Выбираем тип устройства
Устанавливая дифавтомат, необходимо вспомнить, что их подразделяют на ряд типов, в зависимости от эксплуатационных возможностей:
- Тип АС. Устройство обеспечивает отключение для остаточных переменных токов, как внезапных, так и повышающихся. Является наиболее универсальным типом, который пригоден для всех бытовых устройств.
- Тип А. Обеспечивает отключение для всех типов переменного тока и пульсирующих постоянных токов, которые могут возникнуть в стиральной машине.
- Тип F. Устройство отключит всю технику, которая работает на переменном тока, причём с возможными пульсациями. Гарантирует также обнаружение высокочастотных неисправностей частотой до 1 кГц.
- Тип В. Такой дифавтомат обеспечивает отключение для остаточных переменных токов, пульсирующих и плавно изменяющихся постоянных токов и, независимо от того, проявляются ли они внезапно или с нарастанием.
- Тип В+. Необходим, если требуется обеспечить отключение для остаточных токов переменного тока, пульсирующих и плавных постоянных токов, нарастающих постоянно или возникающих внезапно. Это также гарантирует отсутствие нежелательных отключений и обнаружение высокочастотных неисправностей до 20 кГц.
Какой же дифавтомат поставить на стиральную машину? Выбор должен проводиться с учётом экспериментально замеренных максимумов скачков мощности в цепи привода. Эти замеры должны выполняться квалифицированным электриком, с использованием современных и безопасных электроизмерительных инструментов , в частности, токоизмерительных клещей. Измерения обычно выполняют не менее трёх раз, при наиболее часто повторяющихся случаях отключения привода машины.
Наиболее часто рекомендуемыми типоразмерами дифавтоматов, устанавливаемых на стиральные машины, считаются устройства типов В или В+. Они учитывают самопроизвольную утечку и эффективны, если в приводах используются потребители, работающие на постоянном токе.
Последовательность срабатывания дифференциального автомата такова. При прохождении тока биметаллическая пластина нагревается и прерывает контакт между элементами цепи. В случае восстановления номинальных значений силы тока пластина охлаждается, и вновь включает цепь.
График постепенного нарастания тока: Z – зона минимума, В – зона оптимума; С – зона максимума
Кроме типа дифавтомата, во внимание принимаются также и ряд численных критериев:
- Фазность напряжения в доме (легко устанавливается по числу клемм на передней панели: три — для однофазной сети, четыре — для трёхфазной).
- Номинал по току. Дифавтоматы для бытовых потребителей относятся к классу С, а цифра после этой буквы соответствует предельному значению тока. Например, дифавтомат серии С25 подойдёт для энергопотребления не более 25 А, С 16 — не более 16 А и так далее. Данные показатели должны быть такими же, как и для уже имеющегося УЗО.
- Фактическое значение тока утечки. Для его определения достаточно при подключённой стиральной машине прикоснуться контактами тестера к любой металлической детали агрегата. Допустимые значения — 10…30 мА.
- Время срабатывания. Полезно при потере контакта с нулевым проводом, и не может быть выше 0.3 с.
Если все характеристики устройства, которые обязательно есть в паспорте, соответствуют фактическим условиям, то дифавтомат будет выбран верно.
К примеру, обычно мощность стиральной машины находится в пределах 2.5–3 кВт (это значение есть в паспорте), а затем по закону Ома вычисляется сила тока, она также будет в районе примерно от 9 до 16 Ампер, исходя из этого значения и подбирается ближайший по мощности автомат.
Монтажная схема установки двухполюсного дифавтомата для стиральной машины представлена на рисунке:
Принцип действия и основные рабочие характеристики УЗО
Аббревиатура «УЗО» обозначает устройство защитного отключения. Оно обесточивает потребителей (срабатывает) в следующих случаях:
- При непосредственном прикосновении животного или человека к электроприбору или токоведущей жиле, находящимися под напряжением. Это защищает от поражения электрическим током.
- При наличии тока утечки, превышающего установленную на устройстве его величину. Возникновение утечки связано с повреждением изоляции проводов, попаданием под напряжение металлических корпусов электроприборов (например, чайников, холодильников, бойлеров, стиральных машин).
Простыми словами ток утечки – это электрический ток, который протекает от фазы на «землю» по не предназначенным для данных целей проводящим путям. В их качестве могут выступать металлические корпуса техники, трубы, арматура.
Работа УЗО основана на сравнении токов фазы (L) и нулевого проводника (N) дифференциальным трансформатором. Профессиональным языком – на обнаружении появляющегося дифференциального тока. Когда в работающей цепи все в порядке, тогда «вход и выход» соответствуют друг другу.
При попадании человека под напряжение часть тока пойдет через тело на землю. Это вызовет появление дифференциального тока. УЗО разомкнет цепь, если разница токов в проводниках L и N сравняется с установленным значением дифференциального тока отключения или превысит его.
Работа УДТ (УЗО) при утечке тока
Из-за принципа действия, связанного с фиксированием дифференциального тока, УЗО также называют УДТ (устройство дифференциального тока) или ВДТ (выключатель дифференциального тока). Это отображено на российской маркировке надписью «ВД». В международной системе УЗО обозначают буквой «F».
Параметры УЗО (УДТ)
Устанавливаемое УДТ должно соответствовать электрическим параметрам защищаемой цепи. Основные характеристики следующие:
- способ действия (управления);
- рабочий ток и форма его колебаний;
- число полюсов;
- рабочая температура;
- номинальная частота и напряжение;
- ток короткого замыкания;
- величина тока уставки (дифференциального тока защиты) и возможность ее регулирования.
Маркировка УЗО с описанием характеристик
Представленные параметры отображаются на маркировке устройств (выше на фото). По ним выбирают УЗО.
Так как УЗО служит только для защиты человека, то совместно с ним нужно устанавливать автоматические выключатели. Они используются в качестве защиты электросети и электрооборудования от перегрузок (тепловая защита) и от последствий короткого замыкания (максимальная токовая защита).
Основные слагаемые розетки со встроенным УЗО
Основными слагаемыми розетки со встроенным УЗО являются:
- Розетка. Она является контактным устройством, в которое вставляются штепсели электроприборов для подключения к электрической сети. Розетка со встроенным УЗО может иметь одну или несколько розеточных гнезд.
- Устройство защитного отключения (УЗО). Это электрическое устройство, которое используется для обнаружения утечки тока и автоматического отключения электрической цепи в случае возникновения неисправности. УЗО обеспечивает защиту от поражения электрическим током и предотвращает возникновение пожара.
- Дополнительные функции. Некоторые розетки со встроенным УЗО могут быть оснащены дополнительными функциями, такими как встроенный предохранитель, световая индикация, возможность организации блокировки розетки и другими.
Розетка со встроенным УЗО обладает рядом преимуществ перед обычной розеткой:
Безопасность
УЗО обеспечивает защиту от поражения электрическим током, что особенно важно при использовании электроприборов во влажных помещениях.
Удобство. Встроенное УЗО позволяет избежать необходимости установки дополнительного и громоздкого устройства защитного отключения в электрощитовой.
Экономия пространства
Устройство УЗО встроено непосредственно в розетку, что позволяет экономить место при монтаже и использовании.
Надежность. Розетки со встроенным УЗО могут быть произведены в соответствии с высокими стандартами качества и надежности, обеспечивая долговечную эксплуатацию.
В целом, розетка со встроенным УЗО является прогрессивным решением, которое повышает безопасность и удобство использования электроприборов в доме или офисе
При выборе розетки со встроенным УЗО необходимо обратить внимание на ее технические характеристики, стандарты качества и соответствие требованиям безопасности электроустановок
Розетка
Розетка обеспечивает безопасное и легкое подключение электрических устройств к основной сети электропитания. Она имеет отверстия, в которые вставляются контакты электрического штекера. В зависимости от вида розетки, они могут иметь разное количество отверстий и размещаться в разных комбинациях.
Встроенный УЗО (устройство защитного отключения) в розетке является его важной особенностью и предоставляет дополнительную защиту от возможных аварий и поражений током. УЗО автоматически отключает электрическую цепь, если возникает токовый утечка или короткое замыкание
Это позволяет предотвратить возможные опасные ситуации и повышает безопасность использования розетки и подключенных к ней устройств.
Устройство розетки со встроенным УЗО имеет свои преимущества перед обычными розетками:
- Безопасность: УЗО обеспечивает дополнительную защиту от поражения электрическим током.
- Удобство: возможность подключения различных устройств и аппаратов, не требующая дополнительной установки отдельного УЗО.
- Экономия места: встроенный УЗО позволяет сэкономить место на стене и избежать необходимости установки отдельного устройства защитного отключения.
Розетки со встроенным УЗО широко используются в бытовых, коммерческих и промышленных помещениях, где безопасность и удобство важны для пользователя. Они представляют собой надежное и функциональное решение для подключения электрических приборов и защиты от возможных аварий и поражений.
Встроенное УЗО
Основное преимущество встроенного УЗО заключается в его компактности и удобстве использования. Благодаря интеграции УЗО в розетку, нет необходимости устанавливать дополнительные устройства и проводить дополнительные работы. Просто подключите розетку со встроенным УЗО к электрической сети и оно будет готово к использованию.
Встроенное УЗО обеспечивает защиту от утечки тока, которая возникает, когда электрический ток покидает цепь, попадает на корпус устройства или появляется разница потенциалов между фазовыми проводами и заземлением. В случае возникновения утечки тока, УЗО немедленно обнаруживает его и автоматически отключает электрическую цепь.
Встроенное УЗО имеет ряд преимуществ по сравнению с отдельно установленным УЗО. Прежде всего, оно экономит место и делает установку более удобной и простой. Также, использование встроенного УЗО позволяет снизить затраты на проведение работ и установку отдельных устройств. Кроме того, встроенное УЗО имеет более привлекательный внешний вид, так как оно интегрируется с розеткой и выглядит как обычная электрическая розетка.
Противопожарное УЗО: до или после счетчика.
Схема подключения УЗО без заземления
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Подключение УЗО и автоматических выключателей
Если электропотребители в доме или квартире разделены на несколько групп, каждая из которых защищена собственным автоматическим выключателем, то с целью экономии средств можно устанавливать одно УЗО на 2 – 3 таких группы. Сегодня организовать подключение таким образом можно практически в любой бытовой сети: среди современных УЗО с уставкой диф. тока 30 мА имеются модели, рассчитанные на довольно высокие номинальные токи — до 100 А.
Подбирая УЗО для группы автоматов, следует учитывать номинальный ток не только вышестоящего автомата, но и нижестоящих. Поясним на примерах.
Пример 1
Схема к примеру 1
Напомним, что в общем случае рекомендуется устанавливать УЗО с номинальным током, на одну ступень превосходящим номинальный ток выше установленного автомата. Но в данном случае, как видно, каждое из двух УЗО по номинальному току не превосходит, а наоборот уступает вводному автомату: его номинальный ток составляет 50 А, тогда как номинальный ток каждого из УЗО — только 40 А.
Тем не менее, выключатели диф. тока надёжно защищены от перегрузки: суммарный номинальный ток подключённых к каждому из них автоматов составляет всего 32 А (2х16 А), что на 20% меньше номинального тока УЗО в 40 А.
Пример 2
Следующая схема является не столь надёжной:
Схема к примеру 2
Номинальный ток 1-го УЗО составляет 25 А и вводный автомат с номинальным током 40 А его не защищает. Но перегрузка этому прибору не грозит, так как проходящий по нему ток не может превышать 22 А (к УЗО подключены автоматы на 6 и 16 А). А вот 2-е УЗО, рассчитанное на номинальный ток в 40 А, может перегореть: подключёнными к нему автоматами оно не защищается, так как их суммарный номинальный ток составляет 58 А (3х16 + 10), а вводным автоматом защищается, так сказать, впритык.
Если будет иметь место перегрузка, то до срабатывания вводного автомата через УЗО №2 будет протекать ток выше номинального, вследствие чего оно может выйти из строя. Рекомендуется либо установить УЗО с более высоким номинальным током (следующая ступень — 50 А), либо защитить его дополнительным автоматом с номинальным током на ступень ниже (32 А).
Пример 3
А вот эта схема однозначно является неверной:
Схема к примеру 3
Оба УЗО с номинальным током 40 А не защищаются ни вышестоящим автоматом (50 А), ни нижестоящими (суммарные номинальные токи составляют 57 и 48 А).
Оптимальный вариант подключения УЗО
Если имеется несколько УЗО со своей группой автоматов каждое, то очень важно не смешивать провода от разных групп. Для каждой группы лучше предусмотреть свою нулевую шину — при подключении всех потребителей на общую нулевую шину возможны ложные срабатывания УЗО. Подключение с отдельными шинами отображено на следующей схеме
Также здесь показано подключение селективного УЗО
Подключение с отдельными шинами отображено на следующей схеме. Также здесь показано подключение селективного УЗО.
Схема подключения УЗО
Красным цветом обозначена фаза (L), синим — нулевой проводник (N), жёлто-зелёным — заземление (РЕ).
Как видно, селективное УЗО с уставкой тока утечки 300 мА (поз. 3) подстраховывает УЗО 7 и 14 с уставкой тока утечки 30 мА и одновременно защищает цепи освещения (автоматы поз. 5, 6, 12). Защищать осветительную проводку УЗО с уставкой диф. тока 30 мА не имеет смысла, так как здесь вероятность поражения электротоком практически равна нулю.
Подразумевается, что дифференциальный автомат 13 обслуживает выделенную линию, предназначенную для подключения, например, компьютера или стиральной машины, поэтому нулевой проводник от него проложен прямо к нагрузке, а не к нулевой шине.
Дополнительные нулевые шины обозначены поз. 11 и 18. К первой подключены группы розеток 2, 3, 4 и от неё прокладывается провод к УЗО 7; ко второй — группы розеток 5, 6, 7, сама же шина подключается к УЗО 14.
Заметим, что данная схема имеет тот же недостаток, что и приведённая в примере №2: номинальный ток вводного автомата (поз. 1) является таким же, как и УЗО поз.7 и 14 — 40 А, в то время как суммарный номинальный ток подключённых к каждому из этих УЗО автоматов составляет 3х16 = 48 А. Для большей надёжности следовало бы установить УЗО, рассчитанное на более высокий номинальный ток.
При подключении УЗО на группу автоматов выявить место утечки достаточно просто. К примеру, сработало УЗО поз. 7. Нужно отключить автоматы поз. 8, 9 и 10, затем включить УЗО и по одному включать упомянутые автоматы. Как только будет включён автомат цепи с утечкой, УЗО тут же отключится.
От того, правильно ли вы выбрали и установили УЗО, зависит, сумеет ли оно спасти вашу жизнь в случае внештатной ситуации. Поэтому к данному вопросу следует подходить со всей обстоятельностью. Изложенные в нашей статье рекомендации помогут избежать ошибок, которые могли бы стать фатальными.

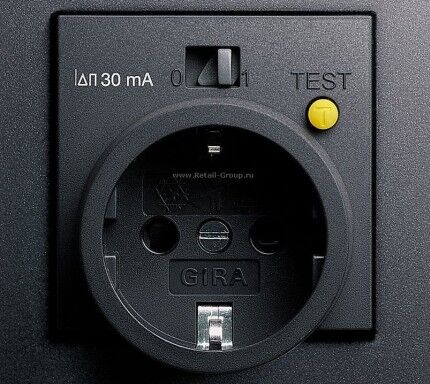

Характеристики розеток с УЗО
Современные розетки с УЗО установлены далеко не в каждой квартире. Причиной тому является преобладающее монтирование этих устройств или дифавтоматов на общем входе проводов в жилое помещение.
Чтобы определиться с лучшим вариантом обустройства электрозащиты дома, необходимо подробно ознакомиться с плюсами и минусами розеток с УЗО.
Преимущества комбинированных устройств
Приборы для защиты от утечек тока «2-в-1» применяются не часто, но они имеют ряд преимуществ, благодаря которым являются незаменимыми в ряде случаев.
Пороговый дифференциальный ток всегда указывается на передней панели розетки, потому он является ключевой характеристикой, определяющей её функцию обеспечения электробезопасности
К плюсам розеток с УЗО относят такие качества, как:
гарантированная блокировка поражения электротоком при наличии его утечки;
отсутствие необходимости в дополнительном прокладывании проводки или покупке дорогостоящего общего дифавтомата высокой мощности;
универсальность в сетях с различным напряжением;
возможность включения в розетку любой бытовой техники мощностью до 3 кВт;
контроль работоспособности с помощью специальной тестирующей кнопки;
возможность срабатывания при токах утечки 10 мА;
защита при повреждении нулевого провода;
удобство монтажа;
компактность;
наличие индикатора напряжения на видном месте.
Перечисленные преимущества розеток с УЗО делают их незаменимыми при желании быстро обеспечить дополнительную защиту от тока утечки. Кроме того, эти устройства довольно мобильны и их всегда можно переместить в другое место в течение нескольких минут.
Недостатки совмещения розетки и УЗО
Розеток с УЗО и аналогичных переносных устройств продается не так уж много. Причиной тому является ряд их недостатков, которые заставляют потребителей делать выбор в пользу других приборов.

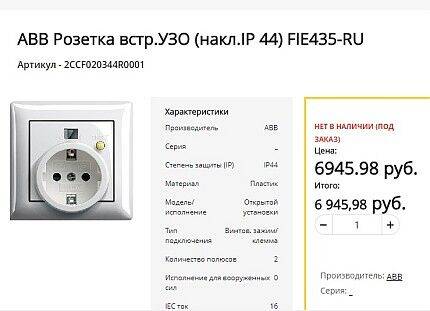

При одинаковой функциональности стоимость розеток с УЗО разных брендов может отличаться в десятки раз, хотя надежность этих устройств примерно аналогична
К минусам защитных розеток относят:
- Высокую стоимость. Гораздо проще установить один УЗО на всю квартиру или на группу помещений, чем монтировать по отдельному устройству в каждую розетку.
- Наличие конкурентных приборов в виде дифавтоматов, которые обеспечивают ещё и дополнительную защиту при наличии перегрузки сети или замыкании проводов.
- Частые ложные срабатывания, особенно в старых домах с подпорченной изоляцией проводов.
- Многие модели требуют глубоких подрозетников, что усложняет их монтаж.
Таким образом, розетки с УЗО являются довольно узкоспециализированным товаром. Его используют только тогда, когда нет желания или возможности установить общие дифавтоматы в квартире, или имеется необходимость в защите с пороговым уровнем в 10 мА.
Шаг №10 Производитель
Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:
ABB
Schneider
Hager и т.п.
Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя “сборную СССР”.
На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.
https://youtube.com/watch?v=HBOuHPYQ0uw%3F
Кратко – о предназначении устройства защитного отключения и его устройстве
Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.
Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания
Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.
УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции
Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.
Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.
УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.
Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».
Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.
Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе
Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.
Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.
Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.
На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.
Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.
Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.
Принципиальная электрическая схема дифференциального выключателя (УЗО).
Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.
Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.
Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами
Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током
На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.
Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.
Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.
Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.
Способы установки УЗО
Возможны два способа установки устройства. Первый вариант предполагает установку общего УЗО в схему электропроводки, сразу за счетчиком и автоматом. При одном общем УЗО для квартиры или дома, очень трудно найти место утечки тока через изоляцию проводов. Такое нарушение изоляции нужно искать по всей квартире или коттеджу.
Вариант схемы электропроводки с общим УЗО и защитным заземлением в однофазной сети
В этом случае УЗО обесточит всю квартиры. Во другом варианте устанавливается несколько УЗО, отдельно для каждого направления электропроводки, в гостиную комнату, кухню, спальню комнату и детскую. Такая схема раздельной электропроводки по комнатам собирается в электрощитке в прихожей.
В этом же электрощитке устанавливается несколько УЗО. Такой вариант конечно затратный, но он имеет некоторые преимущества. Во – первых, при срабатывании УЗО, сеть будет выключена только в одном направлении, а в другой части квартиры напряжение сети сохранится. В одном помещении будет легче искать повреждение электропроводки.
Вариант схемы электропроводки с отдельным УЗО для розеток и защитным заземлением в однофазной сети
В детской комнате отдельно подключенное устройство УЗО защитит детей от прикосновения к опасной розетке быстрее, чем в варианте общего УЗО. Для варианта детской комнаты ставят УЗО с током отключения, менее 10 мА. В ванную, или на кухню, где стоит стиральная машина, нужно ставить УЗО с большим значением тока срабатывания (300мА – 500мА), потому что УЗО с током отключения в 10 мА будет постоянно отключать кухню.
УЗО выбирают по оптимальному току для всех нагрузок в амперах. Время срабатывания УЗО — качественного устройства — до 0,1 секунды, за это время не чувствуется удара током. Проверять на работоспособность устройство защиты нужно нажатием тестовой кнопки УЗО раз в месяц и после каждого аварийного срабатывания.
